Адаптер для скважины: зачем он нужен и как провести монтаж своими руками

Особенности водоснабжения через адаптер

Чтобы вода в водопроводной трубе не перемерзала зимой, трассу от скважины до дома прокладывают глубоко под землей. Так как обсадная колонна сплошная, то вывести её можно только через горловину, для чего устье скважины тоже приходится опускать, обустраивая вокруг него утепленный приямок – кессон.

Адаптер для скважины, врезанный в стенку колонны на нужной глубине, позволяет упростить схему водоснабжения и обойтись без этого сооружения. Напорный трубопровод прокладывается от адаптера прямо к дому.

Схема прокладки трубы от адаптера Источник oboiman.ru

Конструкция устройства

Задача адаптера – вывести воду из скважины через стенку обсадной трубы, сохранив её герметичность, чтобы не допустить попадание в источник грязных грунтовых вод. Так как устройство постоянно находится во влажной агрессивной среде, оно само должно противостоять коррозии, поэтому адаптер на скважину делают из латуни или бронзы. Это устройство принимает в себя снизу трубу, идущую от погружного насоса, вода из которой направляется в наружную трубу, расположенную перпендикулярно скважине в толще земли.

Чтобы не ограничивать доступ к насосу и возможность его извлечения из скважины, для адаптера разработана специальная конструкция. Это не просто угловой фитинг, а разборный проходной узел, состоящий из двух частей – внутренней и внешней. В свою очередь внутренняя часть состоит из двух разъемных блоков, которые можно многократно размыкать и соединять, каждый раз обеспечивая их герметичное смыкание.

Полностью разобранная конструкция Источник свайбурвод.рф

Наружная часть (на фото справа вверху) состоит только из крепежного элемента, фиксирующей гайки и резиновой прокладки. Намного сложнее устройство внутренней проточной части скважинного адаптера. Что это такое:

• один блок (нижний слева) – это тройник, верхний канал которого заглушен, но имеет внутреннюю резьбу, а боковой заключен в прямоугольный корпус с выступом-упором в верхней части;
• второй ответный блок (верхний слева) – это гнездо с салазками, в которое помещается прямоугольный боковой отвод тройника с цилиндрическим каналом;
• к нижнему каналу тройника подключается идущая от насоса труба;
• боковой отвод вставляется сверху в гнездо ответного блока до упора, обеспечиваемого выступом, при этом канал точно совмещается с отверстием патрубка, оснащенного наружной резьбой;
• резиновая прокладка, установленная в тройнике, обеспечивает герметичность стыка;
• патрубок с наружной резьбой выводится через отверстие в обсадной трубе, и фиксируется наружной частью адаптера;
• на него крепится резьбовая муфта для подсоединения магистральной водопроводной трубы.

Адаптер в сборе с разомкнутой внутренней частью Источник skvazhiniyadapter.com.ua

Популярные производители адаптеров

Подобные устройства производятся сегодня многим компаниями, но мы выделим несколько брендов, пользующихся наибольшей популярностью среди покупателей.

DebePumpur. Адаптеры данного производителя соответствуют всем европейским требованиям и стандартам

Корпус устройства долгое время может противостоять коррозийным процессам, но самое важное – это встроенный подогрев (термозащита), благодаря которому подобные адаптеры могут устанавливаться и выше уровня промерзания грунта. От вас же требуется просто подключить его к электрической сети и все – можно не бояться, что водопровод замерзнет.

Vinkell

Производитель выпускает высококачественные скважинные адаптеры из бронзы. Они характеризуются тем, что могут подключаться даже к небольшим обсадным трубам (диаметром 120 мм). Если верить отзывам покупателей, адаптеры Vinkell имеют настолько высокое качество, что могут устанавливаться даже в самых нестабильных и грязных слоях грунта (например, рядом с канализацией или фундаментом).

Адаптер скважинный Vinkell

Baker. Адаптеры данного производителя в большинстве своем стальные, рассчитанные на прогонку питьевой воды. Такие устройства могут работать с системами, выдерживающим до 8 атмосфер давления, и патрубками длиной до 8 м. По мнению покупателей, продукция Baker является одной из самых лучших для домашних водопроводных систем.

Также заметим, что адаптеры в целом почти ничем не отличаются друг от друга с точки зрения конструктивных особенностей. Ключевым отличием является лишь материал, который использовался при изготовлении, в чем вы и сами успели убедиться, ознакомившись с приведенной выше классификацией описываемых устройств.

Недостатки и преимущества

Основными достоинствами адаптера являются следующие факторы:

• Возможность установки с близлежащими коммуникациями.
• В сравнении с кессоном, адаптер не занимает лишнего места на участке.
• Низкая стоимость – отличительная и приятная черта аппарата.
• Сведение риска промерзания водопроводных труб к нулю.
• Повышенный уровень грунтовых вод не является помехой для установки и использования адаптера на скважине.

К недостаткам можно отнести лишь несколько факторов – невозможность установки при большой глубине скважины, необходимость размещения оборудования в техническом, подвальном или другом помещении. При необходимости слива воды или ремонта оборудования придется поднимать насос из скважины.

В итоге мы получаем недорогой, но оптимальный вариант обустройства скважины, который не потребует дополнительных затрат, кроме участия специалиста при установке. Долговечность аппарата зависит от материала изготовления и правильности установки. Поэтому, выбирая адаптер, стоит отдать предпочтение известным фирмам производителям. А при его монтаже выбирать только квалифицированный персонал.

Как установить своими руками

Земляные и монтажные работы желательно провести при плюсовой температуре, без осадков. Установку скважинного адаптера можно выполнить, воспользовавшись пошаговой инструкцией и опытом мастеров.

Чтобы оперативно провести монтаж устройства и водовода, перед основными работами важно выполнить подготовительные:

1. Получить информацию о глубине промерзания грунта в районе нахождения источника.
2. Ознакомиться с параметрами скважины: глубиной залегания водоносного слоя (не должна превышать 70 метров), производительностью выработки, диаметром обсадной.
3. На основании данных параметров скважины подобрать глубинный насос и напорную пищевую трубу диаметром, соответствующим размерам отверстий приспособления. Приобрести кабель управления помпой, крышку на скважину и выбирать адаптер.
4. Приобрести: приборы управления и контроля за работой источника, конденсатор и оборудование для очистки воды.
5. Для магистральной водяной трассы приобрести трубу и переходники.
6. Подготовить необходимый инструмент и комплектующие для сборки конструкции водовода.
7. Вокруг обсадной колонны очищаем требуемое для работы пространство от грунта на глубину, превышающую уровень промерзания на полметра, и прокапываем траншею к дому для прокладки водопроводной трубы.
8. Используя болгарку, отрезаем обсадную на уровне земли, зачищаем кромки среза, устанавливаем и закрепляем скважинную крышку.
9. В обсадной колонне, у дна выкопанной траншеи, приступаем к монтажу скважинного адаптера. С помощью корончатой фрезы, подобранной по диаметру патрубка изделия, просверливаем отверстие в стенке трубы.
10. Вставляем неподвижную деталь адаптера в отверстие на колонне и закрепляем на трубе гайкой, используя рожковый ключ. Предварительно на патрубок надеваем резиновое уплотнение и фасонную шайбу, обеспечивая герметичность соединения.
11. После гайки на патрубок накручиваем переходник, к которому монтируем водопроводную трубу, проложив в траншее до накопительной емкости в техническом помещении.
12. К погружному насосу подсоединяем шланг, кабель и страховочный трос, объединив в единую плеть. Опускаем насос в обсадную трубу на требуемую глубину.
13. Отрезаем напорный шланг и закрепляем на конце фитинг, с его помощью трубу соединяем с подвижной деталью приспособления.
14. В отверстие крышки скважины вставляем силовой кабель и протягиваем его по траншее до технической комнаты, подключаем к щиту управления.
15. В подвижный патрубок конструкции вворачиваем штангу и, опуская в обсадную трубу, вставляем деталь в неподвижную часть устройства.
16. Натягиваем страховочный трос и закрепляем на колонне, снимая нагрузку с насоса и шланга с кабелем с адаптера. Извлекаем из шахты монтажную штангу.
17. Включаем насос, пропускаем воду по собранной системе в накопительную емкость, проверяем герметичность.
18. Закрываем крышку скважины и засыпаем траншею. Система снабжения дома водой подготовлена к эксплуатации.

Монтаж устройства можно выполнить в собранном виде. После изготовления отверстия в обсадной трубе, под несъемный патрубок изделия:

• при помощи монтажной штанги опускаем в колонну насос с напорным шлангом и установленным на нем устройством. Длина штанги при касании ручки с крышкой на колонне обеспечивает точное совпадение несъемного патрубка с отверстием;
• вставляем патрубок в отверстие и фиксируем на трубе конструкцию, с помощью уплотнения, шайбы и гайки. Далее выполняются описанные ранее работы.

Этот вариант монтажа позволяет плотно соединить детали устройства до установки на трубе, не нарушив уплотнительное кольцо. Но раздельная сборка частей приспособления рассчитана на обслуживание глубинного насоса и периодическое разделение элементов для подъема агрегата из скважины.

Самостоятельно смонтированный адаптер для скважины и водовод, кроме экономии денежных средств, позволяет владельцу дома быть уверенным в качестве выполненной работы.

Пошаговая инструкция по монтажу адаптера в обсадную трубу

Ознакомимся с этапами установки; для удобства посетителей информация приведена в виде пошагового руководства. Но вначале ознакомимся со списком того, что потребуется для работы:

• электродрель;
• ФУМ лента;
• биметаллическая насадка для электродрели, соответствующая диаметру вывода адаптера;
• строительный уровень;
• ключ разводной.

Инструкция по установке адаптера для скважины

Шаг 1. Прежде всего, оборудуются сама скважина, обсадная колонна и канава для трубопровода.

Рытье траншеи для водопроводаОбустройство траншеи

Шаг 2. Подготавливается все необходимое для оборудования скважины, в частности – насос. Желательно, чтобы кабель для насоса был соединен со шлангом пластмассовыми стяжками – так будет легче устанавливать прибор.

Шланг и кабель соединяются стяжкой

Калькулятор расчета производительности скважинного насоса

Шаг 3. Обсадная труба обрезается до уровня грунта, что лучше всего делать болгаркой. После этого ею же зачищается место среза.

Пользуйтесь защитной маской или очкамиОбсадная труба обрезанаЗачистка места среза

Шаг 4. Затем подготавливается сам адаптер. Необходимо проверить его целостность и комплектацию – на устройстве не должно быть вмятин, сколов и прочих дефектов, также в комплекте должны присутствовать все необходимые детали.

Адаптер необходимо проверитьПроверка целостности элементов

Шаг 5. В нужном месте обсадной трубы сверлится отверстие, соответствующее диаметру адаптера. С этой целью на электродрель ставится насадка-коронка, имеющая требуемый размер.

В обсадной трубе нужно просверлить отверстиеНасадка-коронка

Шаг 6. Наружная часть устройства, которая будет соединяться с водопроводом, устанавливается

Для этого она осторожно опускается в обсадную трубу до просверленного отверстия таким образом, чтобы патрубок с резьбовым соединением в итоге вышел наружу. Затем снаружи устанавливаются резиновый уплотнитель и прижимное кольцо

В конце гайка аккуратно закручивается.

Устанавливается наружная часть устройстваНадевается уплотнительЗакручивается гайка

Шаг 7. Далее к наружной части адаптера прикручивается соединитель с трубопроводом. Резьбы предварительно рекомендуется обмотать ФУМ лентой для повышения герметичности (как вариант, вместо ленты можно использовать сантехническую нить).

Соединитель с водопроводной трубойСоединитель прикручивается

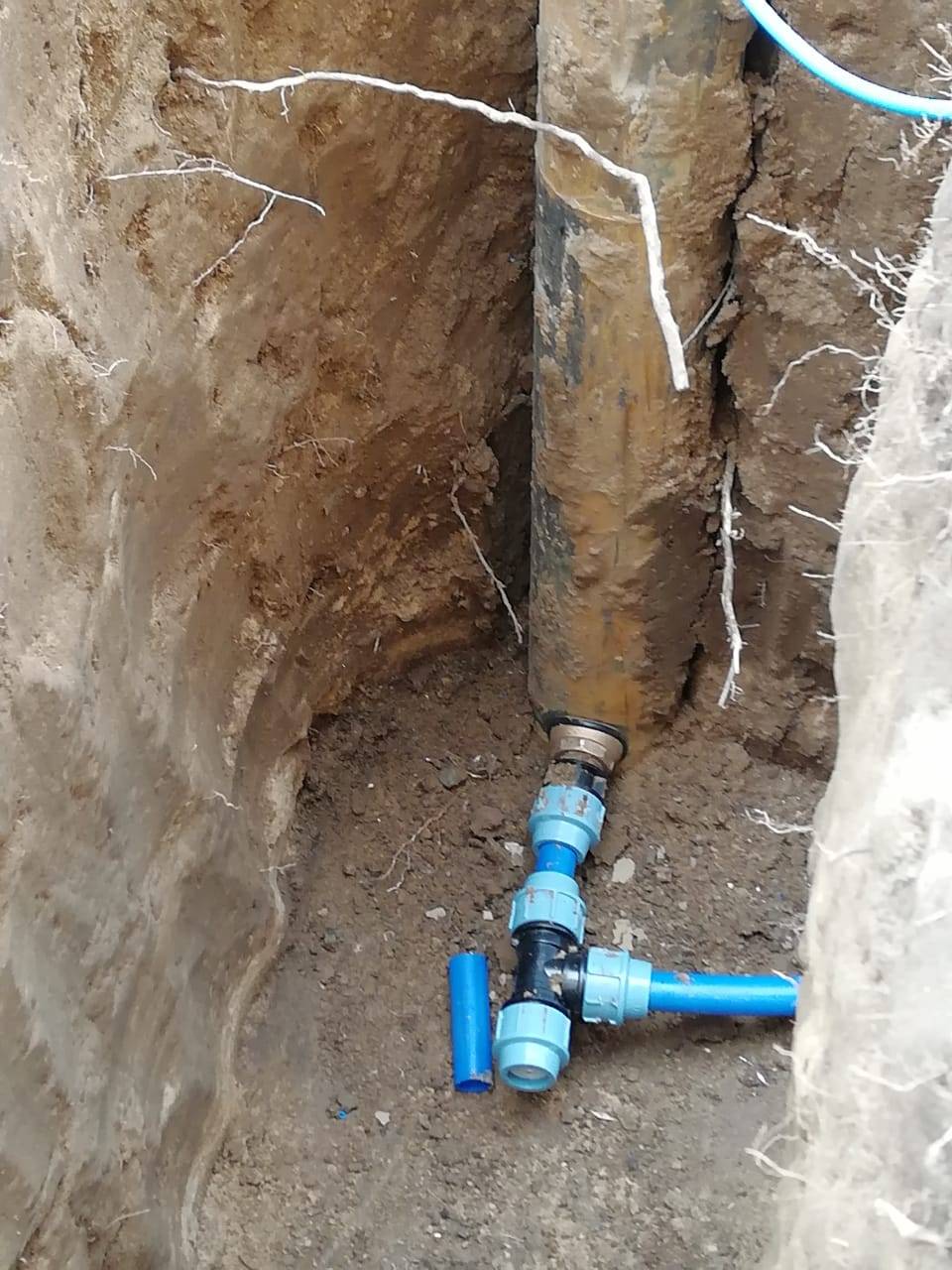

Шаг 8. Наружная деталь адаптера подключается к трубопроводу, ведущему к дому, посредством соединителя.

Подключается трубопроводЕще одно фото процесса

Шаг 9. В верхней части обсадной трубы устанавливается крышка скважины. Для ее фиксации используется ключ-шестигранник.

Крышка скважиныКрышка устанавливаетсяДля фиксации крышки пользуйтесь ключом-шестигранником

Шаг 10. К насосу присоединяется страховочный трос, благодаря которому уменьшится нагрузка на адаптер, а значит, и увеличится срок службы последнего.

Шаг 11. Насос опускается с питательным кабелем, шлангом и тросом вглубь скважины. Для этой работы потребуются помощники, поскольку она требует приложения немалой физической силы.

Насос опускается в скважинуНасос опускается с питательным кабелем, шлангом и тросомНасос почти опущен

Шаг 12. Конец шланга, который погружается с насосным оборудованием, обрезается, после чего подготавливается другая часть адаптера – она соединяется с фитингом. Готовая конструкция фиксируется на конце шланга, который обрезан ранее.

Обрезается шлангВторая часть адаптераСоединение второй части адаптера с фитингом

Шаг 13. Монтажная труба прикручивается к верхнему резьбовому соединению, находящемуся на внутренней части адаптера. Далее при помощи трубы деталь заводится в скважину и соединяется с наружной частью (применяется упомянутое выше соединение «ласточкин хвост»). Затем труба выкручивается и извлекается.

Прикручивается монтажная трубаМесто соединения

Шаг 14. Страховочный трос фиксируется на крышке скважины. Система тестируется на предмет работоспособности. Если все сделано правильно, то из водопровода пойдет сильный поток воды.

Фиксируется страховочный тросПробный запуск оборудования

На этом все, скважина обустроена, а адаптер для нее установлен. Теперь в вашем распоряжении чистая и качественная питьевая вода!

Видео – Врезка скважинного адаптера

Скважинный адаптер, расположенный в полости водозаборного канала, предотвращает обледенение отверстия в зимнее время. Устройство представляет собой металлический тройник, позволяющий вывести поток воды из скважины в трубопровод, расположенный в толще грунта. Применение адаптера позволяет снизить затраты на создание системы водоснабжения загородного дома.

Преимущества системы

У адаптеров имеется огромное количество положительных сторон. Они являются одними из наиболее востребованных, когда речь идет об обустройстве водопровода в частном доме. Их главным конкурентом считается кессон. Но адаптер обходится дешевле минимум в 10 раз, поэтому именно этот вариант выбирают экономные хозяева. Более того, установка адаптера на скважину относительно проста и понятна, чего нельзя сказать о других вариантах.

Среди положительных сторон адаптера можно выделить наличие прочных уплотнительных колец. За счет них адаптеры долго служат без необходимости в ремонте либо замене. Уплотнители дают возможность защитить водопровод от попадания в питьевую жидкость грунтовых вод.

Очень удобно подобные приспособления ставить на дачах. В то время, когда домом не будут пользоваться, можно не переживать о том, что насос кто-нибудь украдет, так как возможен скрытый монтаж адаптера для скважины . Более того, подобные решения будут оптимальными для тех случаев, когда места на участке не слишком много. Это позволит не только аккуратно монтировать водопроводную систему, но и проложить иные нужные коммуникации под землей. Адаптеры можно устанавливать на той глубине, где земля не промерзает. Это дает возможность использовать систему водоснабжения круглогодично без каких-либо проблем.

Преимуществом системы с использованием адаптера является то, что ее можно применять на любых участках. Исключением не является даже высокий уровень грунтовых вод. Адаптер надежно защитит водопровод от их проникновения в питьевую жидкость.

В случае поломки либо необходимости чистки и замены оборудования его достаточно легко демонтировать. Это удобно для тех, кто не пользуется домом зимой, так как насос с адаптером можно просто вынимать, а в теплое время года возвращать обратно.

Как работает адаптер для скважины

Когда в будете делать работу своими руками следует знать для чего он вообще нужен и как правильно работает. Это можно посмотреть на фото, но еще надо и ясно это представлять. Адаптер для скважины работает достаточно просто.

Схема работы и установки адаптера

• Он представляет собой герметичное соединение труб без резьбы. Вся конструкция состоит из двух частей;
• Одна сторона крепится на обсадной трубе скважины, другая накручена на трубу, на втором конце ее установлен погружной насос.
• Когда насос погружается в скважину, две части адаптера соединяются с помощью особого захвата, который держит систему и позволяет плотно соединиться друг с другом двум его частям.
• Уплотняющее резиновое кольцо на половинке адаптера, которая может вытаскиваться из колодца одновременно с насосом, обеспечивает хорошую герметичность.

Следует отметить, что кроме ненужности устройства приямка или установки кессона, адаптер также позволит избавиться от сложностей, связанных со стоком воды из труб, это особенно важно в зимнее время. Конечно же, дом в холодный период времени будет отапливаться

Частично разъединив адаптер, вся жидкость из водопровода внутри дома непременно перетечет в скважину

Частично разъединив адаптер, вся жидкость из водопровода внутри дома непременно перетечет в скважину.

Скважинный адаптер – конструкционный узел, соединяющий напорный шланг от насоса с магистральной водяной трубой, подающей воду в накопительную емкость. Устройство позволяет изменить направление потока жидкости на девяносто градусов и скрыть источник с водоводом под землей. Конструкция состоит из двух элементов:

1. Неподвижной детали в виде патрубка, монтируемого в отверстие на обсадной трубе. Одна сторона элемента находится в скважинной колонне и представляет прямоугольную форму с клиновыми салазками для сопряжения с подвижной деталью адаптера. На другой стороне патрубка, выступающей за обсадную, нарезана резьба для соединения с магистральным водоводом и по которой с помощью уплотнения, фасонной шайбы и гайки деталь крепится к колонне.
2. Перемещаемой детали в виде патрубка-тройника с внутренней резьбой с двух сторон и боковым отливом в виде прямоугольного фланца с резиновым уплотнением. Боковые стороны фланца выполнены в форме ласточкиного хвоста для соединения с закрепленной деталью в колонне. Патрубок одной стороной соединяется с ПНД-трубой от погружного насоса, а вторая с глухим отверстием предназначена для штанги, используемой при фиксации элементов приспособления между собой.

Принцип действия

Заключается в соединении деталей конструкции, создающей общую магистраль подачи воды от глубинного насоса до накопительной емкости.

• работа выполняется с помощью штанги с нарезанной резьбой на одной стороне и приваренной ручкой на другой. Для соединения с подвижной частью конструкции она вкручивается в отверстие с резьбой на подвижной детали устройства. Размер штанги соответствует глубине промерзания грунта с учетом необходимого выпуска из скважинной колонны;
• после фиксации штанги в перемещаемом патрубке при помощи ручки подвижная деталь вытаскивается из клинового соединения неподвижной части насадки и вместе с шлангом и глубинной помпой вынимается из обсадной;

Инструктаж по оснащению скважины адаптером

Подготовка необходимых материалов

Понадобятся лопата для откапывания обсадной трубы, корончатая фреза под диаметр адаптера, гаечный ключ, съемник — стальная труба, длина которой соответствует глубине мерзлого грунта, с резьбой для прикрепления съемной части переходника на нижнем конце.

Материалы для установки:

• страховочный трос и металлический штырь для закрепления каната;
• водоотталкивающая смазка для обработки установленного узла перед закапыванием ямы;
• фторопластовый уплотнительный материал — ФУМ-лента для резьбовых соединений;
• силиконовый герметик.

Выбирая смазку, обращают внимание на состав, чтобы компоненты не разъедали резиновые прокладки. До начала работ приобретенный адаптер очищают от заводского смазочного покрытия, уплотнительное кольцо обрабатывают силиконовым герметиком

Проведение земляных работ

На схеме показано расположение адаптера скважного. Заглубление трубы водоснабжения в грунт предполагает проходку траншеи, одновременно откапывается обсадная колонна на глубину установки переходника

Заглубление трубы водоснабжения в грунт предполагает проходку траншеи, одновременно откапывается обсадная колонна на глубину установки переходника.

Работу нужно выполнять в межсезонье, когда почва плотная и увлажненная: грунт со стенок канавы, шурфа не осыпается. В противном случае потребуется укрепление откосов щитами из досок.

Параметры монтажной ямы:

• глубина — на 40 см ниже уровня промерзания, для большинства регионов это 1,5-2 м;
• длина — в траншею будет укладываться став труб водоснабжения, размер определяется исходя из удобства работы;
• ширина ≥ 50 см.

Дно канавы под магистраль посыпается слоем песка для создания подстилающей подушки. Избыточная часть обсадной трубы срезается на уровне поверхности земли.

Установка основной части

Последовательность операций:

1. Резьба на базовой части переходника обматывается ФУМ-лентой. При ее отсутствии используют паклю. На патрубок накидывается первая прокладка.
2. Крепление адаптера на монтажном ключе. Съемник-труба вкручивается в гнездо съемной части изделия в сборе и вводится в обсадную трубу.
3. Спуск и установка. Патрубок переходника вставляется монтажной штангой в просверленное отверстие. С наружной стороны колонны на резьбовой выход накидываются фигурная шайба, прокладка, накручивается и затягивается гайка.

Съемник из скважины извлекается с внутренним звеном устройства. С патрубком адаптера соединяется магистраль к дому.

Инструкции по монтажу скважного адаптера

Монтаж ответной части

Установочные работы делают вдвоем:

1. В собранный узел вкручивается съемник, вся конструкция опускается в скважину: один участник придерживает трос и направляет шланг, другой — манипулирует монтажной штангой.
2. По достижении насосом нужной отметки шип тройника вводится в паз зафиксированного патрубка и защелкивается.
3. Трос выводится к оголовку скважины и закрепляется металлическим штырем. Съемник можно не выкручивать.

После окончания монтажа проверяют работоспособность системы водоснабжения: подключают насос к электросети, включают, наблюдают режим его работы, герметичность соединений, присутствие излива в конечной точке магистрали. При обнаружении недостатков их устраняют. После этого выполняют обратную засыпку монтажной ямы и траншеи, предварительно обработав водоотталкивающей смазкой узел выходного патрубка.

Установка скважинного адаптера

Чтобы эту работу сделать правильно, надо знать какие функции он выполняет и для чего предназначается.

• Целью, для чего используются адаптеры для скважин, является необходимость подведения трубы, которая подает воду от скважинного насоса к дому, в работающую трубу колодца на глубину, которая больше величины промерзания почвы. Но в тоже время нужно не нарушить, с одной стороны, надежность обсадной трубы скважины, не допустить, чтобы в трубу попали талые воды, а с другой стороны, сохранить способ разборки самого насоса и трубы, которая используется для подъема воды из водоносного слоя.
• Если все установлено правильно и безупречно работает, других сооружений, как кессон, приямок, специально оборудованное теплое помещение над колодцем обустраивать не требуется: вся система, по которой вода попадает в дом, защищается от промерзания, и при этом остается возможность ремонта и эксплуатации, как колодца, так и насоса, погруженного в нее.

Сделав такой выбор вы приобретете несколько преимуществ, их стоит знать и только после этого принимать правильное решение:

• Это не сложный монтаж, который не составит труда сделать своими руками. Вы не понесете в этом вопросе затрат;
• Цена самого изделия не высокая, поэтому по карману всем;
• Установка не отнимает много времени;
• На этом можно и сэкономить, пропадает проблема с установкой кессона и изготовлением приямка. Это уже пойдет на снижение затрат;
• Вы получаете возможность полностью скрыть скважину, она будет находится под грунтом.

Монтаж/демонтаж насоса производят при помощи монтажной штанги, которая вкручивается в верхнее резьбовое отверстие на съемной части адаптера.

1. Адаптер монтируется ниже точки промерзания грунта. Для этого вокруг обсадной трубы скважины роется приямок;
2. С помощью коронки по металлу в трубе делается отверстие;
3. При помощи монтажной штанги в отверстие изнутри обсадной трубы устанавливаются соединенные вместе съемная и неподвижная части адаптера;
4. Резьбовой отвод неподвижной части заводится в высверленное в обсадной трубе отверстие и фиксируется зажимными гайками;
5. Далее к резьбовому отводу при помощи металлического компрессионного фитинга подключается горизонтальная труба в дом.

Некоторые монтажники поступают еще проще. В скважину опускается только та часть адаптера, которая крепится на обсадную трубу. Для этого используют простой монтажный ключ из длинного куска трубы, тройника и сантехнического бочонка.

Адаптер перед монтажом разъединяют, бочонок вводят внутрь той части адаптера, которую необходимо присоединить к обсадной трубе, опускают ключ в скважину, резьбовой отвод неподвижной части точно также, как и в стандартном способе заводится в высверленное в обсадной трубе отверстие и фиксируется зажимными гайками.

Достоинства и недостатки

Определяя положительные и отрицательные качества, изделие сравнивают с кессоном, традиционно устанавливаемым при обустройстве скважины. К плюсам относятся:

• возможность эксплуатации источника круглый год, с подачей воды в дом;
• стоимость конструкции с монтажом в 5 раза меньше, чем при обустройстве скважины кессоном;
• простота установки и обслуживания изделия и глубинного насоса;
• нет необходимости в дополнительной площади на участке;
• герметичность устройства;

К недостаткам можно отнести необходимость выкапывания приямка для замены вышедшего из строя уплотнения на несъемной детали конструкции, закрепленной на трубе.

Достоинства и недостатки “адаптерной” технологии

Технология обустройства скважины с помощью адаптера является достойной альтернативой установке кессона. И причиной этому выступает ряд неоспоримых преимуществ, которыми обладает скважинный адаптер:

• Доступная стоимость. Цена адаптера многократно дешевле кессона, благодаря чему приобрести и установить устройство на своем участке может позволить себе широкий круг покупателей.
• Простота монтажа. Он не предполагает применение сварочного оборудования и наличие навыков сварщика у исполнителя. Земляные работы проводятся по минимуму – только вдоль подключаемой ветки водопровода. С установкой скважинного адаптера способен справится даже начинающий мастер.
• Высокая герметичность системы. Звенья адаптера примыкают предельно плотно друг к другу. Уплотняющее кольцо устройства вполне способно выдержать давление системы в 7-8 атмосфер. Конструкция, предусматривающая разборку проточной части устройства внутри обсадной трубы, даже при наличии протечки обеспечит работу устройства.
• Большая несущая способность. В зависимости от толщины стенок устройства и материала изготовления, все участки резьбы адаптера способны выдерживать подключенные коммуникации и погружной насос, суммарный вес которых достигает от 200 до 800 кг.
• Эстетические качества. Благодаря возможности скрытого монтажа скважину, оборудованную адаптером, на участке практически не будет заметно. Это особенно актуально для хозяев, опасающихся воровства насоса.

Благодаря высокой герметичности устройства, его смело можно использовать при сооружении системы на участках с характерной для межсезонья верховодкой, а также расположенных в непосредственной близости к подземным линиям коммуникации.

Установка адаптера – беспроигрышный вариант в случае нерегулярного использования скважины и «заморозки» гидротехнического сооружения на продолжительный период

Но, как и любое устройство, весьма полезное приспособление не лишено недостатков. К примеру, при его установке скважинного адаптера невозможно обеспечить быстрый доступ в случае необходимости проведения ремонтно-профилактических работ.

Гарантировать герметичность состыковки частей скважинного адаптера можно лишь при условии проведения профилактической обработки наружных и внутренних прокладок, а также своевременной их замены.

Например, наружная прокладка, контактирующая непосредственно с землей, приходит в негодность после эксплуатации в течение 2-3 лет. А для проведения этих работ приходится раскапывать котлован, что не всегда представляется возможным.

Установка адаптера ограничивает возможность подключения из скважины дополнительных источников водозабора, к примеру, для полива участка

Латунь и другие сплавы металлов, используемые при изготовлении дешевых адаптеров, в процессе эксплуатации окисляются. В результате этого в местах состыковок часто отмечается заедание частей, которое усложняет процесс извлечения насоса.

По этой причине специалисты советуют приобретать адаптеры, выполненные из бронзы, нержавейки и специализированных «пищевых» сплавов. Эти стойкие к окислению металлы исправно прослужат от 20 до 50 лет.

В странах Европы сегодня используют только адаптеры, выполненные из пищевых сплавов, типа DZR или Sanitary Brass. Но отечественные ГОСТы допускают применение нержавеющих, бронзовых и латунных устройств по причине того, что площадь соприкосновения его элементов с водой ничтожно мала.

Еще одним уязвимым местом является соединение адаптера с водоотводящей трубой и шлангом, на который установлен насос.

Ключевой причиной возможной разгерметизации соединений конструкции является то, что стыковочные элементы выполняются из неодинаковых материалов

Стыковочные элементы системы по-разному реагируют на воздействие температуры и влаги, а также имеют разный период износа и старения. Поэтому специалисты советуют по возможности трубу, ведущую от скважины к дому, делать из нержавейки.

Конструктивные особенности устройства

Адаптер устроен так, что вода из скважины, проходя сквозь него, изменяет направление. По подземному водопроводу она поступает к потребителям в доме. Конструкция обеспечивает полную герметизацию соединений. Вне зависимости от модели и марки устройства не отличаются, состоят из 2 частей. Разница в материале, из которого изготовлены: преимущественно латунь или бронза, реже — нержавеющая сталь, пищевые сплавы металлов.

Внутренняя проточная часть

Внешний вид этой части устройства на воду напоминает сантехнический тройник. Центральное ответвление имеет половину общего соединения типа «ласточкин хвост» для крепления к наружной части адаптера. К трубе, идущей от глубинного насоса, устройство подключается через резьбовое соединение на втором отводе.

Оставшееся ответвление тройника непроходное — в нем нет отверстия. Имеется техническая резьба, служащая для монтажа. Туда вкручивают трубу, когда требуется через «ласточкин хвост» соединить внутреннюю проточную часть адаптера со второй половиной.

Адаптер, довольно простое устройство, в котором всего две части. Монтаж первой выполняется в отверстии обсадной трубы сквозь уплотнительные герметизирующие кольца с последующей фиксацией накидной гайкой снаружи.

Наружная ответная часть

Это небольшой патрубок, который устанавливается в заранее подготовленное отверстие обсадной трубы. Заводится изнутри, снаружи фиксируется гайкой, которая накручивается на резьбу. Для уплотнения используются резиновые кольца. К наружному выходу подсоединяется шланг водопровода.

Тот конец ответной части, который внутри обсадной трубы, имеет вторую половину замка — клиновые салазки. В них заводится внутренняя проточная часть. Герметизацию соединения обеспечивает уплотнительное кольцо.

Что учитывать при выборе между адаптером и кессоном

Применение кессона для обустройства источника обеспечивает доступ к оголовку обсадной колонны и размещение оборудования для очистки и накопления воды, а также аппаратом слежения за работой насоса.

Установка переходника позволяет подать воду в дом при наличии технической комнаты прямо от скважины, независимо от погодных условий.

Определяясь с обустройством скважины, исходим из следующих условий;

Устройство кессона оправданно, если:

• в доме нет технической комнаты;
• позволяет территория участка;
• сезонная эксплуатация скважины;
• нет ограничения в денежных средствах;

Использовать адаптер целесообразно при:

• потребности круглогодового обеспечения водой;
• наличии в доме технического помещения;
• ограниченной площади участка;
• ограниченном семейном бюджете;

Обустройство скважины с применением адаптера

Прокладку трубопровода ниже поверхности земли на 1,5-2 м могут выполнить землекоп с лопатой или траншейный экскаватор. В дом водоснабжение проводится через подвальное помещение, в ленточном фундаменте которого для этой цели предусматривают отверстие. Проблемным для зимы участком магистрали является устье выработки, где погружной или поверхностный насос нагнетает воду в трубу магистрали.

Адаптер для скважины выпускается в двух вариантах:

• напорный переходник — для присоединения к глубинной помпе;
• вакуумный соединитель — представлен изделием от компании Baker, обеспечивает герметичность при закачивании с глубины 8 м.

Разрежение на всасывании в последнем случае составляет 0,08 МПа. Использование переходника, устанавливаемого на глубине в стенку обсадной трубы, не мешает ремонту ствола и насоса.

Подведем итоги: способен ли адаптер заменить кессон

По оценке основных характеристик, питлесс-адаптер является вполне надежной системой, которая может быть использована и даже имеет весьма хорошее соотношение цены и качества, однако, выбирая такой способ верхней обвязки скважины.

Следует учитывать некоторые особенности:

Следке знать, что система должна быть полностью герметична, тогда только можно будет свободно демонтировать насос и причем не один раз. Адаптер должен быть произведен очень точно и из материалов с высоким качеством. Поэтому следует несколько раз всё взвесить, прежде чем приобретать адаптер непонятного происхождения, который не обеспечен гарантией.
Приобретая адаптер, нужно немедленно спросить у торговца, как быть, если через три года уплотнительное кольцо утратит свои свойства. То есть, возможна ли его замена или же приобретение отдельно съемной составляющей адаптера

Это важно знать заранее, а не спустя три, четыре или пять лет.
Все устройство системы водоснабжения будет необходимо установить непосредственно в доме. Вам потребуется непосредственно предусмотреть место или, что даже лучше, отдельное помещение.

Адаптер, скважина – это все текущие вопросы, которые надо решать. Видео в этой статье поможет в этом разобраться. Инструкция есть и можно приступать к работе. Тем более и цена работы не такая высокая.
