Принцип работы и разновидности насосной станции

Конструкция насосной станции

Насосная станция – это конструкция, подающая воду из колодца, скважины или любого другого резервуара, а также насосная станция отвечает за регулировку давления в системе водоснабжения.

Чтобы правильно понимать принцип работы станции, необходимо знать из чего она состоит и какую работу выполняют отдельные составные элементы конструкции.

Насосная станция состоит из следующих частей:

1. Насос – двигатель и насосная часть;
2. Реле давления – реле отвечает за контроль уровня давления, то есть при понижении необходимого уровня давления повышает его, а при повышении, наоборот, понижает;
3. Гидроаккумулятор;
4. Шланг, соединяющий насос с гидроаккумулятором.

Обратимся к схематичному изображению типовой насосной станции:

На данной схеме мы видим правильное расположение составных частей домашней станции водоснабжения.

Виды насосных станций

Существует несколько классификаций, по которым можно разделить бытовые насосные станции. Во-первых, станции можно разделить в зависимости от конструкции:

• Вихревая насосная станция создает давление в водопроводе с помощью колеса с лопастями, которое своим вращением создает множество вихрей. Такие системы могут работать только при наличии базового давления, то есть их использование в колодце невозможно;
• Центробежная насосная станция – основой такой конструкции является центробежное колесо, которое создает необходимый уровень давления для поднятия воды вверх. В отличие от вихревой системы, центробежная насосная станция может находиться и в колодце, и в скважине, то есть в любом резервуаре, вне зависимости от наличия в нем давления. Такие станции бывают погружные, то есть находящиеся целиком под водой и полупогружные, то есть те, у которых двигатель размещается над уровнем воды. Безусловным плюсом в пользу центробежных станций будет то, что они могут работать даже при перепадах температур без потери эффективности.

Также насосные станции бывают следующих видов:

• Станции с гидроаккумулятором – более современный вид станций водоснабжения для частного дома. Такие конструкции включают в себя реле давления, которое контролирует необходимый уровень давления и отвечает за включение и выключение всей насосной системы;
• Станции с накопительным баком – сейчас используются редко, так как такая конструкция занимает довольно большое пространство, а также такую станцию сложнее устанавливать, а уровень напора сохраняется достаточно низким.

Также существуют канализационные насосные станции для отведения сточных вод – намного более габаритная конструкция. Главным отличием от станций для воды является наличие контейнера для накопления крупных частиц, содержащихся в сточных водах. Разумеется, такие контейнеры требуют регулярной очистки и контроля.

Подключение насосной станции к колодцу

Если вы собираетесь подключить поверхностный насос к колодцу своими руками, вам окажет помощь наша пошаговая инструкция:

1. Насосную станцию (либо раздельно насос) устанавливают на прочное неподвижное основание и фиксируют ножки болтами либо анкерами. Под установку советуют укладывать резиновый коврик для уменьшения вибрационной активности аппарата;

1. Выходное (подающее) отверстие насоса соединяют с дюймовым выводом пятивыводного штуцера шлангом либо напрямую;

1. Бак гидроаккумулятора кроме этого соединяют с дюймовым выводом штуцера посредством мягкого шланга либо напрямую;

1. Оставшееся дюймовое отверстие штуцера соединяют с трубой внутреннего водопровода дома;

1. К отверстию? дюйма на штуцере прикручивают манометр;

1. Реле давления присоединяют к оставшемуся незанятым последнему отверстию штуцера;

1. Всасывающее отверстие насоса подключают к водозаборной трубе;

1. Конец водозаборной трубы снабжают фильтром и обратным клапаном неотёсанной очистки воды и опускают в колодец (расстояние до дна – не меньше метра);

1. Шнур питания насоса подключают к нормально разомкнутым клеммам реле давления, а само реле – к сетевой розетке 220 В;

1. Рабочее пространство насоса заполняют водой через особое отверстие в корпусе и создают пуск устройства;

1. Краны в доме закрывают и ожидают наполнения бака. В то время, когда бак наполнился, и случилось отключение насоса, засекают давление отсечки по манометру;
2. После этого отпирают краны и спускают воду, пока насос не включится опять. Засекают давление включения;
3. Наконец, сверяют полученные значения давления с паспортными данными ресивера и, при необходимости, настраивают реле давления.

Насосы и эжекторы

В комплектных станциях применяются насосные установки со следующими видами насосов:

• центробежными (одноступенчатыми – одно рабочее колесо, многоступенчатыми – несколько рабочих колес);
• вихревыми.

Наиболее известен и распространен центробежный вид, относящийся к типу динамических насосов, имеющих постоянное соединение входа жидкости с выходом. Вход перекачиваемой жидкости расположен на оси агрегата, выход – на максимальном удалении от оси. Внутри рабочей камеры располагается рабочее колесо из двух параллельных дисков с центральным отверстием, между которыми вдоль окружности под постоянным углом к радиусам расположены  лопатки. Вращаясь, они придают частицам жидкости вращательное движение, вызывающее воздействие центробежной силы (отсюда и название!), отбрасывающей жидкость к периферии рабочей камеры, где находится выходной патрубок. Вблизи оси образуется область разрежения, характеризующаяся низким давлением, обеспечивающим постоянное всасывание жидкости.

Напорно-расходная характеристика центробежного насоса H=f(Q) существенно нелинейна (напор быстро падает) в области больших расходов Q. Этого недостатка лишены центробежные многоступенчатые агрегаты, отличающиеся повышенной мощностью, большими максимальными расходами, малошумностью, позволяющей устанавливать оснащенные  ими станции непосредственно внутри дома.

Линейка популярных станций Aquario с одноступенчатыми центробежными насосами, насчитывающая около трех десятков  модификаций, имеет диапазон мощностей агрегатов от 550 Вт до 1150 Вт, диапазон максимальных расходов Q_max от 40 л/мин до 80 л/мин, диапазон максимальных напоров H_max от 38 м до 54 м.

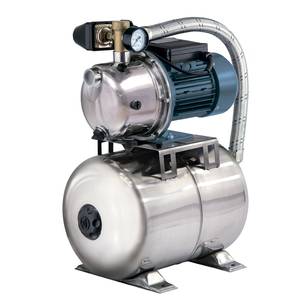

Станция Aquario с одноступенчатым центробежным насосом.

Вихревой насос также относится к динамическому типу, но жидкость через него протекает по рабочему каналу, имеющему форму кольца, охватывающего периферию рабочего колеса, напоминающего зубчатую шестерню. Отличительной особенностью такого механизма является близкое расположение входного и выходного патрубков, однако чтобы пройти от первого ко второму, жидкость протекает вдоль всей длины кольцевого канала, закручиваясь множеством вихрей (отсюда и название). Напорно-расходная характеристика вихревого насоса H=f(Q) строго линейна во всем диапазоне изменений расхода Q.

Любые вихревые насосы очень чувствительны к песку в воде, максимальный размер твердых частиц не должен превышать 0,1 мм (центробежные агрегаты некритичны к частицам до 1 мм). Производители не рекомендуют устанавливать их на источники воды  с песком: песочные скважины, заиленные колодцы. Данные механизмы весьма просты в эксплуатации и ремонте, легко разбираются/собираются домашними умельцами, отличаются невысокой стоимостью.

Линейка станций Aquario с вихревыми насосами, насчитывающая девять модификаций, имеет диапазон мощностей агрегатов от 430 Вт до 760 Вт, диапазон максимальных расходов Q_max от 35 л/мин до 40 л/мин, диапазон максимальных напоров H_max от 35 м до  55 м.

Станция Aquario с вихревым насосом.

Назначение и устройство насосных станций

Функцией насосной станции является подача воды в автономную водопроводную систему и поддержание давления в ней на заданном уровне.

Для этого может использоваться как вода, извлекаемая из скважины или колодца, так и привозная, для хранения которой используются специальные резервуары (бассейны).

В состав автоматической насосной станции входят следующие элементы:

• водозаборный патрубок с сеточным фильтром;
• обратный клапан;
• всасывающий трубопровод;
• насос с электродвигателем;
• управляющий элемент – реле давления или автоматика давления;
• эластичный (мембранный) бак-аккумулятор;
• манометр;
• устройство защиты насоса от сухого хода.

Виды насосов. Обустройство скважины поверхностным насосом

Центробежный поверхностный насос

Поверхностные насосы постоянно устанавливают на суше – в блок-корпус устройства ни в каком случае не должна попадать вода. В совершенстве насос необходимо устанавливать как можно поближе к скважине либо к . Размещение обязано быть сухим, сравнительно горячим (с положительной температурой) и отлично вентилируемым.

Теперь допускается отворить кран и удостовериться в трудоспособности конструкции. Когда при раскрытом вентиле напор не отвечает характеристикам, написанным в инструкции, следует настроить работу реле.

Особенности монтажа для прочих конструкций водоснабжения

Даже в последствии ознакомления с советами о этом, как грамотно определить неглубокий самовсасывающий насос в скважину либо , могут появиться трудности при включении оснащения к иным ключам. Данные рекомендации понадобятся для того, кто именно планирует автоматизировать подачу воды с колонки либо накопительной бочки.

Подключение электронасоса к колонке, стоит задумываться о том, как подсоединить неглубокий насос к колонке, не поздно в том числе и в последствии конструкции ручного насоса. Рекомендовано не разбирать ручное управление, а восполнить его автоматикой. Для того чтобы оба аппарата функционировали, необходимо врезаться под задним клапаном колонки, определить деталь с оборотным клапаном и подключить насос через железную трубу. Противоположный вентиль на колонке правильнее сменить либо установить один на тройнике, чтобы предостеречь подсасывание воздуха с края колонки. Между ручным насосом и патрубком врезают шаровидный выпрямитель.

Правило работы комбинированной колонки элементарен: вначале ручным насосом поднимают столбик больше шаровидного вентиля, далее его перегораживают и запускают насос. Существенно, чтоб в «стакане» колонки постоянно находилась вода, при надобности ее необходимо непременно подливать.

Поверхностные насосы для колодцев разрешают выкачивать воду с маленькой глубины, что актуально для обладателей загородных домов и дачных участков.

Мы поведаем об особенностях и основных характеристиках этих устройств, и продемонстрируем, как производится установка поверхностного насоса в колодец.

Конструктивные особенности станции с баком

Применение гидростанций, функционирующих на основе накопительных баков, уже перестало быть актуальным. Эти системы устарели, поэтому используются все реже. Для перекачки воды предусмотрено гидротехническое отверстие, представляющее собой колодец либо скважину. Вода поступает в специальный резервуар, расположенный в точке системы, которая является наивысшей, например, чердак частного дома, где обустроена насосная система с накопителем.

Объем накопительного бака зависит от потребностей и числа людей, проживающих в загородном доме. На нужды каждого из жильцов частного дома необходимо около 200 л воды в месяц. Такой же объем воды требуется для приусадебного участка в 6 соток. Уровень напора воды и ее количество в баке регулируется с помощью поплавка.

Если уровень воды снижается до заданной величины, то после срабатывания датчика запускается подкачка воды. Насосные системы с накопителем, обладающие высокой энергоэффективностью, долгое время пользовались большим спросом. Недостатками станций являются сложность установки и наличие громоздкого резервуара.

Устройство и принцип работы КНС

Вариантов исполнения КНС два:

• готовое для установки и подключения оборудование;
• с комплектующими под индивидуальный проект канализации.

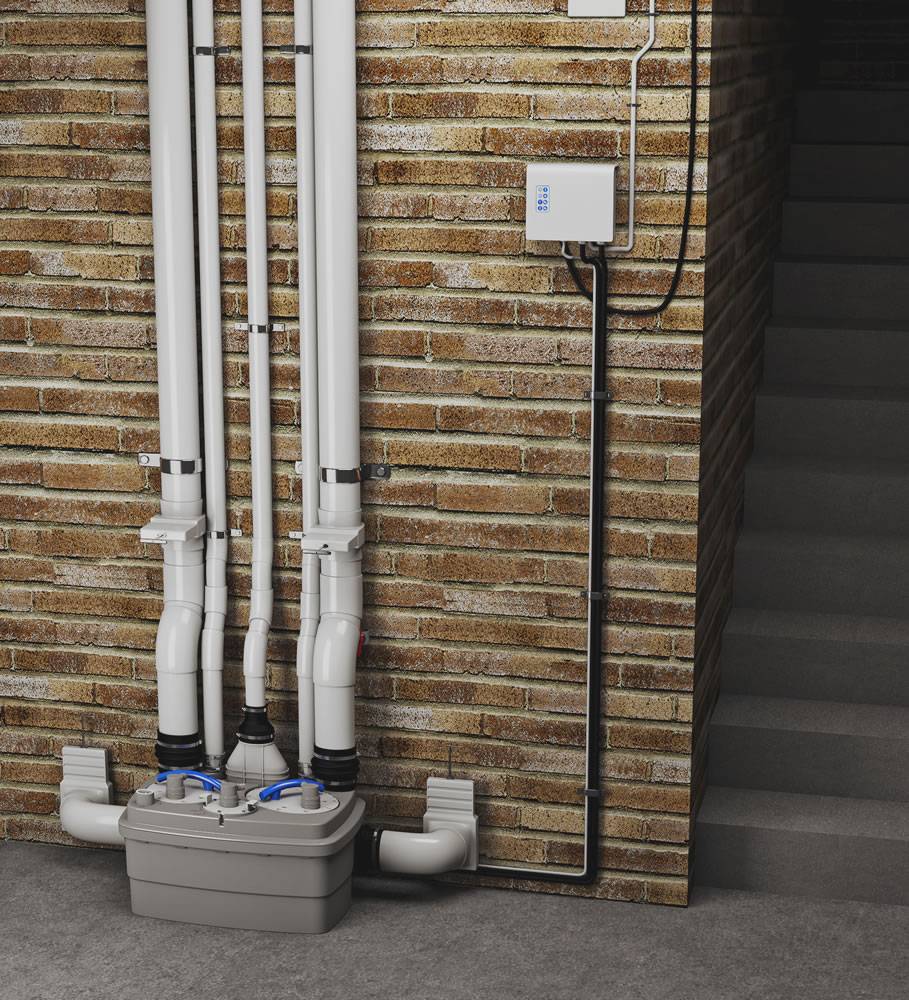

Устройство и принцип работы КНС.

Компактные мини-станции

Устройство несложное, состоит из таких узлов:

• водонепроницаемый корпус с выходами для подключения точек слива;
• электродвигатель;
• рабочее колесо с кромкой для измельчения отходов;
• датчики и автоматические включатели.

Работают станции по простому принципу. Когда в емкость поступает вода, датчик подает сигнал на исполнительное реле, которое включает двигатель. Из приемной части стоки перекачиваются в трубопровод. По нему попадают в распределительную емкость, откуда направляются в очистные сооружения или централизованную канализационную систему.

Крупные включения измельчаются. Это позволяет эффективно отвести вместе с жидкостью фрагментарные частицы, предупредить засоры. Отходы не могут возвратиться назад в приемный резервуар, даже когда помпа не работает, потому что станция оборудована обратным клапаном.

В корпусе имеется до 5 отверстий, к которым подключают сантехнические приборы. При одновременном сливе из всех насос может не справиться со стоками. Теоретические расчеты его производительности основаны на количестве приборов, которые можно подключить.

Мини-КНС оборудована воздушным клапаном. Через него в систему, когда работает помпа, подсасывается воздух. Это предупреждает отток воды из сифонов.

КНС для загородного дома

Загородные коттеджи оборудуют резервуарами большой вместимости, общий объем которых может достигать десятков кубов. В качестве накопительных емкостей используют покупные баки или делают герметичные колодцы из бетонных колец, резервуары из монолита. Долговечностью отличаются стекловолоконные и пластиковые цистерны. Они служат без ухода не менее 50 лет.

Многие производители берутся изготовить комплектующие под заказ.

Основные элементы домашней КНС:

1. Накопитель необходимой емкости.
2. Насосы – основной и вспомогательный.
3. Самотечный и напорный трубопроводы.
4. Задвижки и обратные клапаны.
5. Поплавковые выключатели.
6. Исполнительный блок управления.

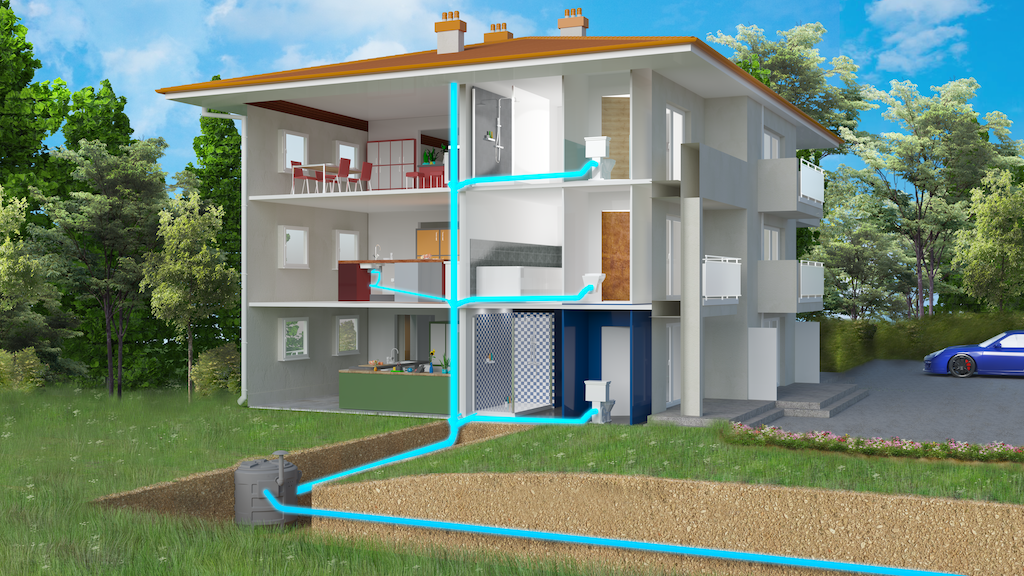

КНС для загородного дома.

При автоматическом управлении на станции установлены поплавковые датчики. Они расположены в камере на разной высоте.

Работа станции проходит таким образом:

• когда жидкость самотеком достигает первого поплавка, помпа выключена;
• если стоки на уровне второго датчика, она включается;
• при достижении третьего поплавка в работу вступает резервная помпа.

Когда жидкость откачана, ее уровень падает до нижнего датчика, оборудование отключается. При необходимости автоматическое управление переводят в ручное.

Загородная КНС может оснащаться дополнительным оборудованием:

• расходометром;
• вихревым регулятором потока;
• сорбционными фильтрами.

Обслуживать автоматику удобно, когда электрическая часть размещается в шкафу.

Классификация насосных малых станций

Выбирая агрегат для водоснабжения своего дома, потребитель сталкивается с многообразием их видов. Чтобы разобраться в различиях между НС (насосными станциями) следует узнать их квалификацию, а также достоинства и недостатки.

Классификация по типу всасывания

Конструкции со встроенным эжектором.

Оборудованные таким устройством насосные станции способны выкачивать воду с глубины до восьми метров. Они не боятся попадания в систему воздуха и отлично работают с грязными жидкостями.

Недостатком такой НС является высокий уровень шума, который она издает во время работы. Поэтому оборудование приходится устанавливать подальше от жилого помещения в специальной пристройке или кессоне.

Устройства с выносным эжектором.

Насосные станции такого типа способны поднять воду из скважины до пятидесяти метров глубиной. Эжектор присоединяется к трубопроводу, который находится в скважине. За счет этого напор воды получается большим и НС может быть использована на большой глубине. Однако чем больше глубина, тем меньше производительность устройства.

При работе станция издает не очень много шума, поэтому может быть установлена в подвальном или другом подсобном помещении дома. Ее недостаток – чувствительность к примесям в виде песка и грязи, которые забивают эжектор.

Классификация по типу резервуаров

С помощью насосных станций подача воды в трубы может производиться из накопительного бака или гидроаккумулятора.

Оснащенные накопительным баком устройства в работе имеют свои особенности:

1. Резервуар размерами до 100 литров устанавливается на чердаке дома.
2. Вода с помощью насоса накачивается в накопительный бак и растекается по трубам.
3. Конструкция оборудована специальным клапаном-поплавком, который отслеживает уровень жидкости.
4. Насос начинает работать только после опустошения бака.

Такая НС очень экономична, однако, имеет много минусов:

• риск затопления помещения;
• недостаточный напор воды;
• большие габариты.

Из-за этих недостатков станции с накопительными баками считаются устаревшими и поэтому почти не востребованы.

Гидравлические агрегаты снабжают водой потребителя за счет регулируемого давления, поэтому их можно устанавливать в подвальном помещении. Кроме этого, их эксплуатация гарантирует отсутствие протечек.

К минусам насосных станций, оборудованных гидроаккумуляторами можно отнести

• небольшой запас воды в емкости (в среднем в ней может содержаться не более 25 литров);
• достаточно высокая стоимость.

Классификация по типу насоса

НС могут быть как погружными, так и поверхностными.

Погружные устройства погружаются в воду, поэтому их можно использовать в скважинах и колодцах. Они все обладают одинаковыми эксплуатационными и техническими характеристиками, однако могут отличаться размерами.

Виды погружных насосов:

1. Оборудование с нижним заборным отверстием и насосом со встроенным фильтром.
2. Насос с соединенным поплавковым фильтром патрубком, который всасывает воду с верхнего слоя колодца или скважины. Их можно использовать только в неглубоких источниках.

Погружное насосное оборудование можно модернизировать, установив перед системой автоматики и гидравлическим аккумулятором фильтр тонкой очистки. После этого воду можно будет использовать для питья.

Поверхностные насосные станции способны обслужить скважины малого диаметра, так как их мотор находится на одной раме с гидроаккумулятором. Чтобы с их помощью поднять воду с глубины, достаточно просто опустить шланг в скважину. При этом он должен иметь обратный клапан и сечение около одного дюйма. Для такой конструкции не надо бурить капитальную скважину большого диаметра, и она проста в использовании. Именно поэтому поверхностные НС наиболее популярны.

Насосные малые станции с электронным управлением

Современные агрегаты оборудованы электронным блоком, который выполняет следующие функции:

• предотвращает частые включения;
• контролирует работу насоса;
• предотвращает «сухой ход», выключая насос в случае снижения в скважине уровня воды;
• включает насос при поступлении воды.

С помощью электронного преобразователя скорости изменяются обороты электродвигателя. Благодаря этому водопроводная система не подвергается гидравлическим ударам и экономится электроэнергия.

Доступны НС с электронным управлением не всем владельцам частных домов, так как имеют достаточно высокую стоимость.

Схема устройства

Типы канализационных насосных станций отличаются друг от друга по конструкции, но независимо от модификации, их основными элементами являются насос и герметичный резервуар, в котором собираются отходы. Резервуар, оборудованный канализационной насосной станцией, может быть изготовлен из бетона, пластика или металла. Задача насоса, которым оснащена канализационная насосная станция, – поднять сточные воды до заданного уровня, после чего они откачиваются к резервуару-накопителю. После заполнения резервуара сточные воды откачиваются из него и транспортируются к месту их утилизации.

Часто конструктивная схема бытовой канализационной насосной станции включает два насоса, второй из которых является резервным, используемым в случае выхода из строя основного насоса. Канализационные насосные станции для промышленных и муниципальных предприятий с большими объемами сточных вод всегда оснащаются несколькими насосами. Насосное оборудование для канализационных насосных станций может быть различных типов. Поэтому большинство бытовых насосных станций оснащены насосами-измельчителями, которые перемалывают фекалии и другие включения, содержащиеся в сточных водах. Такие насосы не используются в промышленных канализационных насосных станциях, поскольку попадание твердых частиц из промышленных стоков в измельчитель может привести к выходу насоса из строя.

Мини-КНС с насосами, подключенными непосредственно к унитазу, часто устанавливаются в частных домах. Такая эстетически оформленная канализационная насосная станция (настоящая мини-система, оснащенная насосом с режущим механизмом и баком небольшого объема) обычно устанавливается непосредственно в туалете.

Стандартные модели канализационных насосных станций оснащаются полимерными резервуарами, которые закапываются в землю, при этом горловина такого резервуара для насосной станции находится на поверхности, что облегчает плановый осмотр, обслуживание и ремонт емкости при необходимости. Горловина резервуара перед началом работы насосной станции закрывается крышкой, которая может быть изготовлена из пластика или металла. Подключение такого резервуара к канализационной сети, по которой в него поступают сточные воды, осуществляется с помощью патрубков. Для обеспечения равномерного поступления сточных вод в резервуар, в его конструкцию входит специальный отбойник, а для исключения турбулентности жидкой среды в данном случае используется вихревая стенка.

Канализационные насосные станции для частных домов оснащены контрольными устройствами и автоматическими механизмами управления. Дополнительными элементами для насосных станций являются:

• источник, обеспечивающий резервное электропитание устройств, входящих в состав канализационной насосной станции;
• манометры, датчики давления и запорные устройства;
• устройства, обеспечивающие очистку насосов и соединительных труб.

Реализация насосных станций возможна с использованием погружных, сухих и многосекционных насосов.

Вентиляция канализации

Для того чтобы КНС не стала источником неприятного запаха. в ней должна быть вентиляция, то есть циркуляция воздуха. Это гарантирует удаление вредных газов, которые наверняка будут возникать при работе станции.

Обратите внимание на охлаждение, ведь во время работы насосов выделяется некоторое количество тепла. В случае отсутствия воздухообмена высокие температуры способны вывести агрегаты из строя

Вентиляцию также необходимо рассчитывать, и при этом важно учесть:

Вентиляцию также необходимо рассчитывать, и при этом важно учесть:

Вентиляцию также необходимо рассчитывать, и при этом важно учесть:

• излучение оборудования (тепловое);
• объем резервуара;
• уровень влажности, ведь она может повлиять на работу оборудования и электроники.

Стоит учесть, что рекомендованным параметром воздухообмена считается кратность его пяти.

Где установить?

Если в доме имеются санузлы ниже уровня первого этажа, то есть магистрали трубопровода, имеет смысл устанавливать мини-КНС, причем прямо в санузле. Чаще всего этим местом является пространство между канализацией и выводом из унитаза. Подобное оборудование в основном имеет измельчитель для отходов. Для того чтобы подключить станцию, не нужно использовать большие по диаметру канализационные трубы. Их выходное отверстие имеет диаметр от 32 до 40 мм.

Если же от дома до коллектора большее расстояние, то целесообразно устанавливать типовую канализационную насосную станцию, а значит, монтировать необходимо за пределами дома. Это полноценная станция, но в уменьшенных масштабах.

Монтаж бытовой КНС

Прежде чем начать установку, нужно определиться с ее местом. Чаще всего там должен присутствовать перепад между подающей и приемной трубами. Но каждый случай стоит рассматривать индивидуально, с оглядкой на специфику системы и рельеф местности.

1. Для начала следует подготовить монтажную яму. Размеры ее должны быть больше, чем у канализационной насосной станции. Причем это отличие составляет 10-15 см. Такой запас позволит подключить трубопровод без особых сложностей.
2. Дно ямы нужно утрамбовать. Для этого используют слой щебня, после него настилают подушка из песка.
3. На песчаную подушку устанавливают железобетонную плиту, а уже на нее станцию.
4. Корпус КНС необходимо прикрепить к плите.
5. Потом следует подключить трубы входа и выхода.
6. После завершения всех работ пространство между котлованом и станцией засыпают песком.

Производить пуск и наладку нужно только с участием компании-продавца.

Такую станцию важно регулярно обслуживать. Для того чтобы делать это правильно, необходимо ознакомиться с инструкцией по эксплуатации

Основными пунктами в обслуживании являются:

Основными пунктами в обслуживании являются:

1. Регулярные плановые осмотры состояния корпусов и оборудования.
2. Ежегодные проверки оборудования, насосов и управляющих узлов специалистами.
3. Удаление иловых отложений. Это можно сделать, откачивая их по мере надобности.
4. Удаление посторонних предметов, которые не пускает внутрь предохранительная решетка.

Рекомендовано к прочтению: Что делать с запахом из канализации в квартире?

Выполняя эти несложные правила, вы сможете пользоваться станцией долгие годы.

Мы не раз сегодня упоминали о мини-КНС – это небольшие по габаритам установки, которые используют для откачки стоков из унитаза, включающих в себя фекалии и туалетную бумагу. Используют в помещениях подвального типа и на цокольных этажах.

Такие станции имеют три выхода для подключения разных стоков:

Установка представляет собой пластиковый резервуар, в котором размещен погружной насос. Он включается в работу при помощи гидродинамического реле тогда, когда резервуар наполняется. Мини-КНС включает в свой состав режущий механизм и приемный фильтр. Первый отвечает за измельчение твердых и волокнистых отходов. Это позволяет использовать трубы с малым сечением. Также в ее составе, как и у старшего брата бытовых КНС, имеются вентиляционная установка и запорный механизм, который не допустит переливания стоков.

Монтировать такую станцию можно самостоятельно, причем не нужно никакой разрешительной документации для этого. Она может работать в автоматическом или принудительном режиме. Большинство мини-КНС оборудуют в любом месте в санузле. Там происходит измельчение, только после этого отходы поступают в канализационную систему. Стоки могут подниматься на высоту до 6 метров, а расстояние по горизонтали до 100 метров.

Секреты гидроаккумуляторов

Согласно нормативным документам (САНПиН, ГОСТР) вода, находящаяся внутри мембранных гидроаккумуляторов систем горячего и холодного водоснабжения, не должна соприкасаться со стенками стальных баков Поэтому мембрана таких устройств имеет форму мешка («груши»).

Производители предлагают очень большой ассортимент подобных устройств емкостью от 2 л до 1000 л и более. Однако в компактных насосных станциях наибольшее распространение получили гидроаккумуляторы с номинальной емкостью от 18 л до 50 л

Важно знать: фактический объем воды, могущий быть помещенным внутри такого бака, примерно вдвое-втрое меньше его номинальной емкости. Если станция собрана на баке 24 л, то запас воды составит 8-12 л

Это особенность всех мембранных баков независимо от производителя.

Проектируя систему водоснабжения, выбирают производительность насоса, соответствующую максимуму требуемого расхода. Однако продолжительность максимального расхода обычно невелика. Путем грамотного подбора емкости бака можно уменьшить производительность насоса до средней за сутки величины, покрывая пиковые расходы из гидроаккумулятора.

«Груша» гидроаккумулятора.

Большая часть изготовителей мембранных баков дают рекомендацию по определению объема гидроаккумулятора в виде следующей формулы:

VГА = 16,5 · Qmax · (Рmах + 1) · (Рmin + 1) / n · (Рmах – Рmin) · (Р0 + 1), (л)

где:

• Qmax – средняя величина расхода насоса, равная расчетному расходу воды в системе, л/мин;
• Рmах – верхний порог давления, сигнализирующий о необходимости выключения насоса, бар;
• Рmin – нижний порог давления, сигнализирующий о необходимости включения насоса, бар;
• Р0 – настроечное давление воздуха внутри бака, обычно  принимаемое (Рmin – 0,5), бар;
• n – максимально допустимая паспортная частота включений насоса (обычно n = 12–15), 1/ч.

Пример: нужно вычислить емкость гидроаккумулятора системы, характеризуемой  расчетным расходом 10 л/мин, при нижнем и верхнем порогах давлениях соответственно 1 и 3 бара.

VГА = 16,5 · 10 · (3 + 1) · (1 + 1) / 15 · (3 – 1) · (0,5 + 1) = 29,3 л.

Максимальный запас воды в «груше» гидроаккумулятора вычисляется по формуле:

Vводы = VГА · (Рmах – Рmin) / (Рmах + 1), л

Пример: нужно вычислить объем воды в гидроаккумуляторе емкостью 30 л при Рmах = 4 и Рmin =1,5 бара.

Vводы = 30 · (4 – 1,5) / (4 + 1) = 15 л.
