2 На что стоит обратить внимание?
Особое внимание стоит обратить на то, какое качество воды в системе. К сожалению, во многих российских городах оно оставляется желать лучшего: в воде много примесей и добавок
Такая вода быстро разрушает внутренние элементы нагревателя, возникают коррозия и другие последствия. Соответственно, срок его службы значительно снижается. Единственным средством защиты от этого является установка фильтров на точке доступа воды в систему, которые будут устранять эти примеси и сберегут устройство. Экономить на них не стоит, ведь замена водонагревателя всего через пару лет работы обойдется значительно дороже.

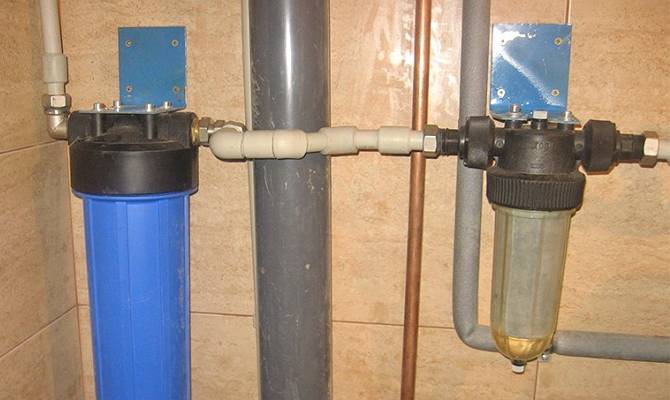

Фильтр на точке доступа воды в систему
Схема установки
Следующим важным моментом установки водонагревательного бака является подсоединение его к водопроводным трубам. В интернете существует масса видео уроков по этой теме. Но можно воспользоваться и данной инструкцией. На рисунке показана схема установки водонагревателя.
Подводка делается следующим образом:
- Красными стрелками показано движение горячей воды, а зелеными – холодной при установке электрического агрегата. На отводке от стояков (2 и 3) обязательно нужно устанавливать запорные краны (4 и 5).
- Вентиль (4) применяется для перекрытия подачи воды на бойлер, например, если потребуется ремонт агрегата или профилактическая очистка от накипи.
- Кран под номером 5 перекрывает подачу магистрального горячего водоснабжения, если используется подогретая вода из аппарата.
- Далее, продолжая установку бойлера, в трубы, идущие на квартиру, требуется врезать тройники (6 и 7), от которых пойдет разводка на аппарат.
- На отводке на аппарат рекомендуется установить вентили (8 и 9). Они пригодятся при профилактическом обслуживании агрегата, чтобы не отключать основную разводку. Также от этих кранов начинается подводка труб (10 и 11) к патрубкам устройства. Можно использовать трубы из металлопластика, гибкие шланги или полипропиленовые трубы.
- На подводке с холодной водой необходима установка предохранительного клапана (12). Этот элемент защищает агрегат от воздействия избыточного давления. Если в резервуаре аппарата образуется избыток давления, с помощью открывшегося предохранительного клапана вода будет сброшена в канализацию или специальную емкость через дренажную трубку (13).
- Выше предохранительного клапана устанавливается еще один тройник, а к нему присоединяется вентиль (14). С помощью этого крана можно сливать воду из устройства при необходимости. Такой же тройник с вентилем рекомендуется ставить и на трубу горячей воды, перед патрубком бойлера. Служит он в качестве подсоса воздуха для быстрого слива жидкости из аппарата. В рабочем состоянии должен быть закрыт.
Как установить водонагреватель своими руками на даче, если нет централизованной подачи воды? Чтобы обеспечить нормальную работу электрического водонагревателя, потребуется установка накопительной емкости для воды. Обычно ее располагают на крыше, но это не принципиально. Главное, чтобы высота накопительного бака над агрегатом была не менее 2-х метров.
Устанавливать самому или доверить профессионалу?
Многие рекомендуют доверить установку бойлера специалисту, так как он даст вам гарантию на то, что бойлер не выйдет из строя из-за неправильного монтажа.
Но не каждый может доверить такую работу постороннему человеку, пусть даже и профессионалу, кто-то вообще считает, что в доме лучше стараться все делать самостоятельно и это правильно с какой-то стороны. В документации по эксплуатации агрегата присутствует инструкция по установке прибора, если следовать всем пунктам, то можно все сделать самостоятельно.
Устанавливая бойлер самостоятельно – вы делаете все “на совесть”
Самостоятельная установка бойлера обладает некоторыми преимуществами:
- Вы сэкономите деньги и время. Ведь пока вы вызовете мастера, пока он примет заявку и соизволит прийти, уйдет достаточно большое количество времени.
- Вы узнаете как правильно установить бойлер своими руками, и в случае ремонтных работ вам не придется повторно вызывать мастера.
Но важно знать, что не каждый бойлер можно установить самостоятельно, к примеру, газовый водонагреватель под силу установить только профессионалу, в то время как с электрическим водонагревателем может справиться каждый. https://www.youtube.com/embed/3MPlGi1Zqss
https://youtube.com/watch?v=3MPlGi1Zqss
Схемы подключения водонагревателя к электросети
Для безопасной эксплуатации подключение водонагревателя к сети желательно выполнить в сухом месте, а кабели рекомендуется укрыть во влагозащищённом канале. К этой ветке электросети кроме бойлера не должны быть подключены другие электроприборы, особенно мощные. Основные элементы схемы: электрический кабель, розетка, УЗО и автомат.
Кабель
Таблица 1
| Мощность бойлера, кВт | 1,0 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 6,0 | 8,0 | 9,0 |
| Минимальное сечение жилы, мм2 | 1 | 1,5 | 2,5 | 2,5 | 2,5 | 4 | 4 | 4 | 4 | 6 | 10 |
Розетка
Водонагреватели небольшой мощности могут быть подключены напрямую в трёхпроводную влагозащищённую розетку со степенью защиты от влаги по ГОСТ 14254–96, например, IP44 или другой, подходящей к вашей ситуации (см. таблицу 2), которая установлена на отдельном подводе от электрощитка.
Таблица 2
| Степени защиты IP | IPx0 | IPx1 | IPx2 | IPx3 | IPx4 | IPx5 | IPx6 | IPx7 | IPx8 | |
| Нет защиты | Падение вертикальных капель | Падение вертикальных капель под углом 15° от вертикали | Брызги под углом 60° от вертикали | Брызги со всех сторон | Струи со всех сторон под небольшим давлением | Сильные потоки | Временное погружение (до 1 м) | Полное погружение | ||
| IP 0x | Нет защиты | IP 00 | ||||||||
| IP 1x | Частицы > 50 мм | IP 10 | IP 11 | IP 12 | ||||||
| IP 2x | Частицы > 12,5 мм | IP 20 | IP 21 | IP 22 | IP 23 | |||||
| IP 3x | Частицы > 2,5 мм | IP 30 | IP 31 | IP 32 | IP 33 | IP 34 | ||||
| IP 4x | Частицы > 1 мм | IP 40 | IP 41 | IP 42 | IP 43 | IP 44 | ||||
| IP 5x | Пыль частично | IP 50 | IP 54 | IP 65 | ||||||
| IP 6x | Пыль полностью | IP 60 | IP 65 | IP 66 | IP 67 | IP 68 |
Розетка с заземлением
Такая розетка внешне отличается от двухпроводной наличием металлических контактов (клемм) заземления.
Схема подключения розетки с заземлением
Устройства защиты — УЗО и автоматы
Выбор УЗО на основании мощности водонагревателя приведен в таблице 3.
Таблица 3
| Мощность водонагревателя, кВт | Тип УЗО |
| до 2,2 | УЗО 10А |
| до 3,5 | УЗО 16А |
| до 5,5 | УЗО 25А |
| до 7,0 | УЗО 32А |
| до 8,8 | УЗО 40А |
| до 13,8 | УЗО 63А |
Тип УЗО для сети переменного тока — «А» или «АС». При выборе прибора следует отдать предпочтение более дорогому, электромеханическому — он надёжнее, быстрее срабатывает и обеспечивает более высокую защиту.
В некоторых бойлерах УЗО входит в базовую комплектацию и размещён прямо в корпусе, в других моделях его нужно приобретать дополнительно.
Внешний вид УЗО
Внешне УЗО и дифференциальный выключатель (диффавтомат) очень похожи, но их легко отличить по маркировке. Обычный автомат отключает ток на оборудование при повышении напряжения, а дифференциальный выполняет одновременно функцию и УЗО и автомата.
Выбор двухполюсного автомата по мощности однофазного водонагревателя приведён в таблице 4.
Таблица 4
| Мощность водонагревателя, кВт | Тип автомата |
| 0,7 | 3А |
| 1,3 | 6А |
| 2,2 | 10А |
| 3,5 | 16А |
| 4,4 | 20А |
| 5,5 | 25А |
| 7,0 | 32А |
| 8,8 | 40А |
| 11,0 | 50А |
| 13,9 | 63А |
При выборе излишне чувствительных устройств защиты, бойлер будет постоянно отключаться, а вода нормально не нагреется.
Схемы подключения
Схема подключения принимается в зависимости от желательного уровня и приборного исполнения защиты людей и оборудования. Ниже приведены несколько распространённых схем, а также видео, в котором даются подробные объяснения этим схемам.
Подключение только через розетку
Защита — двойной автомат: 1 — вилка; 2 — розетка; 3 — двойной автомат; 4 — щит; заземление

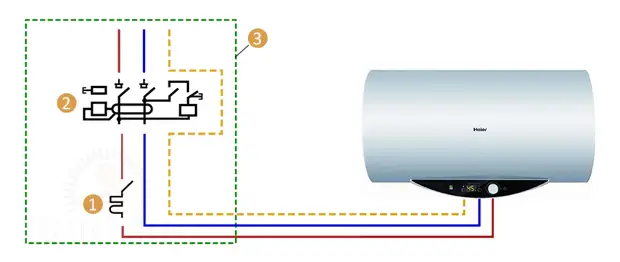

Подключение через электрощит: 1 — автомат; 2 — УЗО; 3 — электрощит
В схеме УЗО + двойной автомат: 1 — УЗО 10 мА; 2 — вилка; 3 — розетка IP44; 4 — двойной автомат; 5 — линия водонагревателя; 6 — линия квартиры; 7 — электрический щит; 8 — заземление
По правилам безопасности все электромонтажные работы выполняются при отключенной подаче электротока на индивидуальном электрощите. Не включайте в сеть водонагреватель, не заполнив его водой. Не сливайте воду из него, не отключив электричество.
