Установка водостока для крыши своими руками

Самые распространенные и актуальные типы водосточных систем

При монтаже водоотводных конструкций своими собственными руками стоит учитывать всю важность данных работ, ведь именно эта система отвечает за сохранность несущей конструкции фундамента и стен нового дома. Существует два основных типа описанных систем: наружная и внутренняя

Те регионы, в которых отмечается довольно суровая погода в осеннее и зимнее время года, подразумевают использование и монтаж водоотводных систем внутреннего типа, которые будут иметь дополнительную защиту от замерзания и протекания.

Виды внутренних водостоков.

Отдельное внимание стоит уделить плоским кровельным конструкциям, которые просто нуждаются в таких водоотводных системах. Такие кровельные конструкции делаются с минимальным уклоном в ту сторону, в которой будет расположен приемный желоб

Сами трубы, которые будут отводить воду с кровельной конструкции, имеют внутреннее расположение, которое подразумевает наличие определенного пространства от внутренних и несущих стен. Чтобы смонтировать качественную систему водосточного типа, необходимо знать ее основные составляющие:

  • воронка приемного типа, в которую поступает вся дождевая и талая вода;
  • трубопроводная конструкция из любого выбранного материала;
  • коллекторное оборудование;
  • ревизионные разъемы.

Пройдя всю водосточную систему, которая была смонтирована своими собственными руками, дождевая и талая вода поступает в канализацию ливневого типа. Отсутствие такой канализационной системы актуально только при монтаже водоотводной системы наружного типа, которая должна иметь свои способы отвода воды от фундаментной конструкции здания.

Использовать такую систему вполне приемлемо при частном строительстве, ведь это позволяет сэкономить приличную сумму денег. Как правило, все типы наружных водоотводных систем состоят из:

  • желобов;
  • сливных труб;
  • напольных отводных сливов.

Заказать монтаж водосточной системы

Компания «Оптимальное Строительство» предлагает комплекс услуг по устройству кровли. Мы занимаемся кровельными работами более 10 лет и знаем все об особенностях, технологии монтажа, соблюдаем все строительные нормы и правила. Наши специалисты обладают обширным опытом и глубоким практическим знанием специфики установки водосточных систем.

Заказать монтаж водостоков и желобов Вы можете по нашим телефонам или отправив форму заявки с сайта. Наши менеджеры свяжутся с Вами в ближайшее время, чтобы обсудить условия сотрудничества.

Советы по ремонту:

Как установить водостоки если крыша уже покрыта — рассматриваем варианты монтажа

Водосточные системы МеталлПрофиль

Ливневые чугунные решетки

Чугунные водопроводные трубы: срок службы, способы соединения (видео)

Categories Водосточная система Post navigation

Преимущества металлических водостоков

Оборудование водостока для крыши из металла пользуется большой популярностью ввиду возможности их самостоятельной установки и ряду важных характеристик:

  • Водосточная система изготавливается из легированной цинком стали, которая не вступает в реакцию и не подвержена коррозии. Поэтому металлические водостоки имеют длительный срок службы;
  • Металлические водостоки достаточно прочные и рассчитаны на значительную нагрузку, в том числе снеговую. Устройство всех узлов такого водоотвода настолько надежно, что случайно попавший в систему мусор (ветки, листья) не может нанести ей существенного вреда;
  • Водоотвод из металла полностью соответствует нормам противопожарной безопасности;
  • Стальные детали системы устойчивы к значительным перепадам температуры, не теряя своих основных характеристик.

Основным конкурентом металлического водостока являются водостоки пластиковые, изготовленные из ПВХ. При ряде положительных факторов, таких как большая герметичность, удобство в установке и декоративность, водостоки из ПВХ обнаруживают ряд недостатков. Пластик менее устойчив к механическому воздействию, не подлежит ремонту и имеет высокий коэффициент линейного расширения.

Разновидности отливов

Отливы могут изготавливаться из абсолютно любых материалов, а также в любых формах. Основная задача этой конструкции состоит в том, чтобы производить сбор воды с поверхности кровли, а после транспортировать ее в дренажную или канализационную систему.

Отличия отливов по материалам:

  • Отливы из оцинкованной стали. Толщина этой конструкции не превышает одного миллиметра. Для этих отливов предусмотрено покрытие с использованием пластизола или полиэстера, это выполняется для того, чтобы заглушить шум падающих капель дождя, в противном случае стальная поверхность будет лишь усиливать этот звук;
  • Отливы из алюминия. Толщина этой конструкции также составляет около одного миллиметра. Алюминиевые отливы обрабатываются специальным лаком с двух сторон для того, чтобы сохранить изделие от возможной коррозии;
  • Необработанная медь тоже является материалом для изготовления отливов. Эти конструкции дополнительно обрабатываются сплавом цинка и меди. Их характеризует привлекательный внешний вид и высокое качество, хотя цена отливов может быть очень большой для некоторых потребителей.
  • Отливы из пластизола и полиэстера имеют высокую долговечность и прочностью. Помимо этого, им присуща стойкость к ультрафиолетовым лучам и небольшой вес. За счет этих характеристик, они сегодня пользуются очень большой популярностью. Также радует и удобный монтаж изделий, который можно сделать самостоятельно;
  • Пластиковые отливы помогут выделить индивидуальность вашего жилища, предлагая огромную гамму цветов изготовления конструкций. Эти изделия не нуждается в особом уходе, не боятся перепадов температур. Огромная популярность пластиковых отливов еще объясняется и тем, что они почти не создают шума при дожде и имеют доступную цену.

Статья по теме: Установка снегозадержателей на крыше из металлочерепицы

Факторы, которые влияют на выбор отлива

Все отливы для крыши обязаны выполнять такие функции:

  • высокая стойкость к внешним факторам, в том числе атмосферные осадки и резкие перепады температуры;
  • эстетическая функция, которая обеспечивает красивый внешний вид вашего жилища;
  • защита крыши и стен от воздействия влаги.

Выбор отлива зависит именно от отсутствия или наличия этих основных характеристик. Каждый из вышеперечисленных материалов имеет свои особые преимущества, но некоторые из них выражены более ярче, другие не так видны.

На сегодняшний момент предпочтение больше отдается отливам, изготовленным из пластика и металла. Такие изделия покрываются особым слоем, который защищает их от коррозии. Качество изделия значительно зависит от марки стали и ее толщины.

Отливы, изготовленные из цветных металлов, тоже пользуются популярностью за счет своей высокого качества, привлекательному виду и долговечности. Но их цена на порядок выше обычных изделий, потому доступны только тем людям, которые готовы выделить необходимую (немалую) сумму денег на монтаж этой системы.

Пластиковые отливы

Эти отливы отлично будут служить в случае, если чердачное помещение дома используется в качестве жилой комнаты.

К основным достоинствам установки пластиковых отливов относятся:

  • Удобство эксплуатации и скорость установки достигаются благодаря небольшому весу изделия;
  • Доступная цена;
  • Размер отлива равняется длине периметра сооружения;
  • Удобный способ соединения – замок-кляймер;
  • Стойкость к коррозиям;
  • Несколько видов материала – полиэтилен и ПВХ;
  • Стойкость к перепадам температуры и погодным явлениям;
  • Пластиковые отливы разнообразны по цвету и дизайну, это дает возможность выбрать необходимый вариант четко под проект дома.

Нужно заметить, что отливы, сделанные из поливинилхлорида, немного надежней, это объясняется их термостойкостью. Но низких температур все-таки они не выдерживают. Также при установке в качестве дополнения потребуется труба, сечением не меньше 45 мм.

Расчет нужного диаметра водоотлива

Прежде чем начать работы по монтажу отлива нужно сделать расчеты его размеров, иначе вы рискуете соорудить конструкцию, которая не будет выполнять свои основные функции.

Площадь крыши можно рассчитать по такому принципу: площадь равняется длине крыши, включающую высоту крыши плюс длину ската, это значение делится пополам.

Нужно учесть и расстояния между водоотводами и между точками разворотов водосточного желоба. Желоба обязаны находиться выше дренажной системы.

На каждый скат кровли необходимо продумать установку двух желобов, диаметр одной конструкции должен быть не больше 125 миллиметров.

Отлив для крыши: инструкция для самостоятельного монтажа

Для обустройства кровельной системы можно использовать готовые ее составные части или изготовить их собственноручно. Главное, чтобы изделие отвечало основным требованиям :

Отливы производятся из разных материалов:

  1. Пластик. Отливы из пластика обладают достаточной прочностью, устойчивы к колебаниям температуры, выдерживают снежные и ветровые нагрузки, легки в установке, просты в эксплуатации и издают во время дождя мало шума. Срок эксплуатации водосточной системы из ПВХ превышает 50 лет. Для установки систем из пластика используют соединительные муфты, защелки с резиновыми уплотнителями и клей.
  2. Оцинкованная сталь. Данный вид водоотлива является наиболее практичным. Отливы из оцинкованной стали в большей степени устойчивы к механическим повреждениям, коррозии, а также имеют относительно большой срок службы. Изделия, толщиной менее 1 мм, подходят к любому виду кровельного покрытия. За счет полимеров, которыми отливы покрываются с обеих сторон, изделия выдерживают колебания температур в диапазоне -40 — +70 градусов Цельсия, что позволяет их применять в любых климатических зонах.
  3. Алюминий. Водоотливы из алюминия отличаются малым весом и прочностью. Гладкая поверхность, которая достигается особенностью изготовления, способствует их легкому очищению. На протяжении всего периода эксплуатации материал не теряет цвет. Соединение каналов осуществляется посредством заклепок или специального клея, а уплотнение стыков – силиконом или специальной пастой.
  4. Необработанная медь. Этим отливам характерно высокое качество, долговечность и красивый внешний вид. Однако стоимость данных изделий достаточно высока. Соединение элементов между собой выполняется пайкой или фальцовкой.
  5. Природный камень и керамика. Отливы из данных материалов не пользуются популярностью из-за их высокой стоимости.

Наиболее распространенными материалами являются пластик, сталь и алюминий.

Придерживаясь правильной технологии можно изготовить отлив для кровли в домашних условиях, что позволит сэкономить денежные средства.

Самым простым способом является разрезание трубы из оцинкованной стали (диаметром 150-160 мм) пополам по ее длине.

Два полученных желоба покрывают антикоррозийной смесью. Для создания более качественного изделия для отвода воды желательно использовать пластиковые или алюминиевые трубы.

Более сложный способ изготовления отливов заключается в использовании оцинкованного стального листа, который разрезают на несколько частей, и посредством станка придают ему необходимую форму. После этого изделие покрывают специальными защитными составами и просушивают.

Как вариант, можно использовать бутылки из пластика. Для изготовления лотков для водоотвода бутылку разрезают пополам. Чтобы сформировать вертикальные трубы от бутылки отрезают небольшую часть горлышка. Полученные детали вставляют друг в друга и плотно их фиксируют.

Такие сооружения в достаточной степени выполняют свои функции, но имеют непривлекательный внешний вид.

Какой бы материал ни служил основой для производства отливов, конструкция системы водоотвода состоит из элементов:

  1. Лоток для стока воды. Это основная составляющая часть конструкции, в которую поступает вода со скатов кровли, а затем стекает в водосточные трубы. Желоб собирается из отдельных деталей, длина которых зависит от вида системы.
  2. Воронки. Они являются переходным элементом между лотком и водосточной трубой. Данные принимающие фрагменты следует устанавливать по всей длине ската, через каждые 10 метров.
  3. Водостоки. Эти составляющие конструкции отвечают за отвод стоков вниз.
  4. Колодцы-приемники. Вода из водостоков поступает в приемники, затем в траншейные ямы и выводится за границы участка.
  5. Соединительные вставки. декоративные заглушки для краев, крепежные держатели и хомуты для крепления труб водостока к стене дома.

Монтаж водосточных желобов и труб из ПВХ

Чтобы водосточная система могла качественно выполнять свои функции, ее необходимо грамотно смонтировать. Естественно, перед этим здание должно иметь стропильный каркас и обрешетку, защищенные гидроизоляционным материалом.

Монтаж пластиковой водосточной системы выглядит следующим образом:

  • Сначала на лобовой доске нужно разметить точки крепления водосточного желоба так, чтобы уклон составлял от 3 до 5 градусов на один метр водостока (для соблюдения уклона стоит воспользоваться шнурком);
  • Далее крепятся кронштейны, причем их нужно устанавливать так, чтобы свес ската находился ровно посредине желоба – такое размещение позволит защитить водосточную систему от снега;
  • Процесс монтажа нужно начитать от точки, где будет находиться воронка, отмерив по 15 см в каждую сторону и установив в полученных точках кронштейны;
  • Все кронштейны, кроме первых, устанавливаются с шагом около 50 см, причем монтаж выполняется по направлению к воронке;
  • На кронштейны устанавливается воронка, после чего можно приступать к монтажу желоба, предварительно подогнав его под необходимые размеры;
  • При монтаже желоба необходимо использовать герметик или резиновые соединительные элементы;
  • К стене вертикально с шагом в один метр крепятся кронштейны, необходимые для фиксации сливной трубы;
  • Далее монтируется сливная труба, которую сначала нужно прикрепить к воронке, добавляя необходимую часть отдельными частями труб, скрепленными при помощи муфт;
  • Нижняя часть слива оборудуется изогнутым наконечником, край которого должен располагаться на расстоянии не более 30 см от земли.

Правильная установка водостока

Можно сделать самостоятельно все детали для водосточной системы или приобрести детали нужного фасона. Однако, как сделать водосток, который будет правильно и исправно работать?

Отведение сточных вод в грунт

Вот для этого требуется соблюдать следующие правила:

Необходимо устанавливать водосточную систему так, чтобы вода не могла просачиваться под основание здания. По строительным нормам нужно отводить воду, стекающую по водосточным трубам наружной системы на расстояние не меньше 1,4÷1,5 м.

Водоотведение сточных вод

К водостоку для этих целей прикрепляется двухметровый отрезок трубы диаметром в 100 мм. Трубу закапывают в грунт, так как, если этого не сделать, сточная вода будет возвращаться к дому и увлажнять фундамент в случае, если угол наклона увеличивается.

Непосредственно монтаж водостока

Что нужно делать в первую очередь и что подразумевает под собой монтаж – водосточные системы из пластика? Сначала просчитываем необходимое количество составных частей входящих в конструкцию:

  • желоба;
  • кронштейна;
  • заглушки;
  • трубы;
  • воронки;
  • прочие соединительные детали.

Собираем водосток своими руками

Выполняем крепление держателей к установленным стропилам

После приобретения всех необходимых деталей непосредственно приступаем к сбору водостока, соблюдая следующую последовательность действий:

  • Монтаж кронштейна. Чтобы предохранить водосточный желоб от повреждений, возникающих при неравномерном движении снега или дождя, необходимо закрепить держатели на расстоянии с шагом в 500÷550 мм. Закрепление первого и последнего кронштейна делают с уклоном. Между двумя нижними точками нужно натянуть шнур, по которому выравнивают другие держатели конструкции.
  • Монтаж желоба. От правильной установки желоба будет зависеть нормальное функционирование всей системы. От плоскости крыши его внешний край располагается на расстоянии ниже 24 мм. Далее сам желоб укладывается в кронштейн, при этом места стыков соединяются в замок и промазываются герметиком.

Монтаж желоба

Начинать укладку нужно от воронки. В водосточных системах из пластика подгонку необходимого размера желоба делают при помощи ножовки или болгарки.

  • Воду, которая скапливается в подкровельном пространстве, можно направлять в желоб. Для этого к стропильной ноге прикрепляется капельник, нижний конец которого опускается на 20 мм в желоб. Все изгибы углового рельефа здания можно повторить при помощи специальных угловых элементов, которые крепятся к желобу. Заглушки на желобе крепятся при помощи специального клея.
  • Монтаж воронки. В местах, где устанавливаются воронки, делаются косые запилы. На их внутреннюю поверхность по периметру наносится клей. После этого необходимо закрепить кромку воронки к переднему и заднему краю желоба нашего объекта.
  • Монтаж труб. Их соединение между собой и крепление к воронкам осуществляется при помощи специальных хомутов. Необходимо оставить зазор в 20 мм между частями труб.

    Хомут для соединения водосточных труб

Установка водостоков своими руками видео и простые правила монтажа помогают разобраться не только в особенностях монтажа данной системы, но и в правилах ухода за ней. Чистить водосток необходимо один-два раза в год.

При грамотном проектировании и монтаже система водостока может прослужить намного дольше установленного производителем срока. Выполнив все рекомендации, вы становитесь обладателем крыши с правильно сделанными водосливами, которые гармонично вписываются в архитектурный ансамбль вашего дома. опубликовано econet.ru

Конструкция и материалы

В зависимости от выбранного типа водостока, система может состоять из различных дополнительных элементов. Основные детали:

  1. Желоба;
  2. Воронки;
  3. Отводы и заглушки;
  4. Крепежные элементы;
  5. Муфты.

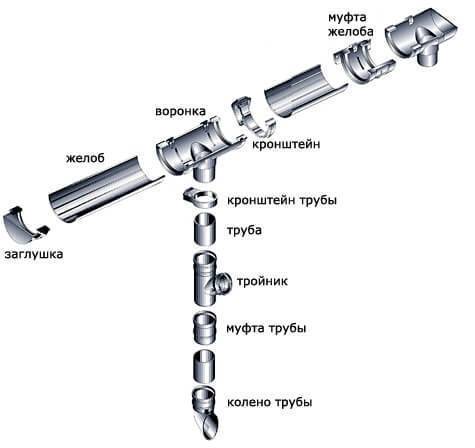

Фото — конструкция водосточной системы

У каждого из этих деталей есть свое предназначение. Направляющие трубы необходимы для обеспечения отвода воды в определенное место на участке и забора лишней жидкости с кровли. Для желобов используется оцинкованный металл и ПВХ. Воронки дополняют магистральные трубы, они необходимы для создания определенного угла на кровле, при помощи которого максимальное количество жидкости попадет в желоб.

Согласно СНиП для сложной крыши нужно обязательно использовать различные отводы и тройники. Они помогут создать наиболее эффективную методику забора воды с поверхности кровли. Установка всей системы производится при помощи кронштейнов, саморезов и прочих креплений.

Видео: как устанавливать водостоки самостоятельно

Зачем нужен водосток

Атмосферные осадки скапливаются на поверхности кровли, из-за чего со временем происходит её разрушение. В особенности этому подвержены здания с односкатной или плоской крышей. Конечно, можно изначально построить стропильную систему под определенным углом, благодаря которому стоки будут естественным способом отводиться с поверхности дома. Но тогда может произойти подмывание фундамента, из-за сильного потока вод с крыши.

Фото — водосток для дома

Преимущества использования водостока:

  1. Повышение эффективности самоочищения кровли. При правильной установке, независимо от материала покрытия, обеспечивается максимальный отвод жидкости;
  2. Защита здания от подмывания. Вы можете направить трубы сливов в дренаж или в сад на даче, что поможет защитить фундамент постройки;
  3. Продление долговечности металлической и битумной крыши. Независимо от материала покрытия, он разрушается от продолжительного воздействия влаги.

Качество покрытия не зависит от используемого материала. Дело в том, что в определенных условиях нужно использовать металлопрофиль Модерн (при большом количестве сточных вод), а в некоторых – пластик (если Вы живете в регионах с резкими перепадами температур). Иногда применяются также сендвич-панели.

Фото — сток воды с напором

Установка пластиковых и металлических отливов для крыши своими руками

Использовав для возведения крыши дорастающие современные материалы, необходимо сделать все возможное для продления длительности их эксплуатации. Если соблюдать рекомендации производителей и не пренебрегать установкой вспомогательных устройств, то качественная кровля прослужит несколько десятилетий.

К таким сопутствующим устройствам относятся водоотливы для крыши, обеспечивающие оперативное отведение водных потоков со скатов во время дождей и таяния снега. Монтаж этих элементов водосточной системы – нехитрая операция, которую можно и нужно сделать своими руками.

Устройство водоотливов

Водоотливы для крыши – это желоба круглого, прямоугольного или в исключительных случаях треугольного сечения, в которые со скатов крыши стекает вода. Некоторым домовладельцам их установка кажется излишней, ведь крышу специально конструируют таким образом, чтобы осадки самотеком переносились от конька к краям свеса. Однако, без водосточного отлива стекающая влага не имеет направленного движения, а выливается хаотично, подвергая опасности отделку фасадов дома, проникая в места соединений кровли со стенами, разрушая отмостку.

Оптимальная форм сечения кровельного отлива – округлая, так как эта конфигурация не имеет труднодоступных углов, которые забиваются грязью или мусором, что увеличивает период между чистками водосточной системы дома.

Если не сделать монтаж отливов, неорганизованный, стихийный сток воды со скатов приводит к образованию луж вокруг дома, где обычно размещают дорожки. Организация качественно работающей водосточной системы своими руками решает все вышеперечисленный проблемы, а также позволяет экономить природные ресурсы за счет сбора и использования для полива талой и дождевой воды

Немаловажно, что современные модели разнообразных цветов и состава, подобранные в тон к отделке фасада или кровельного материала, не портят, а украшают архитектуру сооружения

Виды водосточных отливов

Ранее, когда массовое производство желобов по доступным ценам еще не было налажено, изготовлять водоотливы приходилось своими руками, приспособляя разрезанные пополам трубы. Теперь строительные магазины предлагают широчайший ассортимент всех возможных цветов, форм и материалов с подходящей фурнитурой, установка которых своими руками выполняется за считанные часы. Наиболее популярными моделями водоотливов являются:

  1. Алюминиевые. Металлические желоба из алюминия обладают легким весом, поэтому не требовательны к крепежу. Их главный недостаток в том, что, вступая в реакцию с водой, алюминий окисляется и со временем разрушается. Поэтому их необходимо обрабатывать защитным составом, ежесезонно обновляя это покрытие.

Общее свойство металлических водоотливов – высокая резонирующая способность, увеличивающая уровень шума от падающих капель до раздражающего уровня, чтобы устранить этот дефект оцинкованные модели снабжают полимерным покрытием, гасящим громкий звук.

Правила монтажа

Чтобы монтаж водосточной системы не оказался напрасным трудом, необходимо соблюдать правильную технологию. Работы проводят в соответствии со следующими правилами:

  • Главное условие эффективного функционирования отлива – наличие уклона в сторону водоприемной воронки и трубы. На 1 м длины необходим уклон 1-3 см.

Чтобы подсчитать, сколько метров отлива требуется, высчитывают периметр сооружения и добавляют к нему 10-15% на подрезку и нахлест в местах стыковки. Выбирая желоб, помните, что к нему необходимо подобрать кронштейны, воронки и водосточные трубы из аналогичного материала.

Порядок установки

Было неправильно сказать, что монтаж отливов начинают после возведения крыши. На самом деле предпочтительнее закрепить кронштейны на стропила еще до укладки гидроизоляционной пленки. Исключением из этого правила является ситуация, когда кровля не имеет свеса или размер его мал, тогда отлив можно зафиксировать на карнизной доске или стене. В остальных случаях отливы для крыши своими руками устанавливают в таком порядке:

  1. Когда стропильная система крыши обретет законченный вид, по низу ската натягивают шнурку с заданным уклоном водосточного желоба.
  2. На обрешетку, укрытую уплотнителем или иным водонепроницаемым, мягким материалом, фиксируют кронштейны с шагом 50-70 см в зависимости от веса отливов.

После окончания работ, нужно сделать проверку работы водосточных отливов. В нескольких метрах от желоба на скат крыши выливают ведро воды и наблюдают за передвижением. Если жидкость стекла в желоб, а оттуда в водосточную трубу без потерь, то работа выполнена без ошибок.
