Камины из кирпича для дома своими руками — схема кладки

Перегородки

Интерьер кухни и гостиной начинают продумывать со стыковки двух зон.

  • Вот некоторые из способов и предметов, которые разграничивают пространство:
  • установка барной стойки;
  • кухонный остров;
  • большой стол;
  • монтаж невысокой перегородки.

Дизайнеры советуют устанавливать широкую стойку, поскольку за ней можно будет сидеть, как за обычным столом, а высокие стулья вполне подойдут для всей семьи.

Однако в комнатах небольшого размера (16 кв м) устанавливают узкие стойки.Кухонные острова удобны в использовании, однако подходят только для больших кухонь-столовых (25 кв м или 30 кв м). Капитальные невысокие перегородки ставят только если заранее решено, для чего их будут использовать (к примеру, как подставку под телевизор).

Как сделать уличный камин из камня своими руками: пошаговая инструкция с видео

Уличный камин из камня очень удобен в использовании и довольно практичен. Чтобы топка в такой конструкции могла выдерживать любые термические нагрузки, в нее вмонтирована шамотная каминная вставка. Карниз (выступающая часть перекрытия) вокруг каминной вставки облицовывают влагостойкими клинкерными плитами, которые отлично поддаются чистке.

Цемент и песок необходимы только для отливки фундамента. Соединение элементов конструкции осуществляют с использованием влагостойкого клеящего раствора, дюбелей и болтов. Дымоуловитель из листовой меди толщиной 1 мм и гриль-вставку, необходимые для использования камина в качестве жаровни, можно сделать самостоятельно или заказать в мастерской.

Для того чтобы сделать уличный камин, потребуются 5 бетонных плит (75 х 50 х 5 см), 2 бетонные плиты размером (50 х 50 х 5 см), 3 газобетонных блока (65 х 40 X 10 см), 1 шамотная каминная вставка для создания топки, минераловолокнистая плита, листовая медь толщиной 1 мм, латунный уголок (20 х 20 х 2 мм), полосовая латунь, 10 стальных оцинкованных кронштейнов (150 х 150 х 5 мм), облицовочные кирпичи (в том числе для задней стенки), 10 л клеящего раствора для газобетонных блоков, 15 л клеящего раствора для облицовочного кирпича и клинкерных плит, 20 клинкерных плит (20 X 20 см), медные заклепки с потайной головкой, винты, шурупы, дюбели универсальные, гипс, базальтовое волокно, вязальная проволока и пруток квадратного сечения (8×8 мм).

Перед тем как сделать уличный камин своими руками, необходимо начать обустройство площадки с закладки ленточного фундамента, глубина заложения которого зависит от местных условий (типа почвы, влажности, расположения участка и т. п.). Затем на фундамент следует уложить две бетонные плиты для мощения дорожек, которые будут являться основанием камина. Сделать качественный уличный камин своими руками поможет пошаговая инструкция, сопровождаемая видео – в нем показаны все технологически сложные моменты:

Цоколь сооружения должен быть устроен из газобетонных блоков, которые можно подогнать по размеру с помощью обычной пилы по дереву. Используя шпатель, клеящий раствор равномерным тонким слоем необходимо нанести на соприкасающиеся между собой поверхности и поставить блоки на плиты основания. В качестве перекрытия рекомендуется использовать две бетонные плиты, закрепив их с помощью дюбелей и шурупов на вертикально установленные газобетонные блоки цоколя.

Элементы шамотной каминной вставки нужно разместить поверх теплоизоляции и временно соединить между собой вязальной проволокой. Вместо шамотной вставки можно использовать огнеупорный кирпич.

Три плиты для мощения дорожек необходимо соединить, используя дюбели и шурупы, в П-образный элемент, который располагают вокруг каминной вставки или шамотной кладки. Свободное пространство между очагом и ограждением должно быть заполнено минераловолокнистыми плитами. Затем можно переходить к облицовочным работам. На цоколь и ограждения с помощью зубчатого шпателя следует нанести клеящий раствор и вдавить в него лицевой кирпич. При необходимости кирпич можно слегка постукивать молотком.

Технология возведения камина

На своей даче вы можете сделать своими руками открытый камин или закрытый, на основе чугунной топки.

Проекты каминов из кирпича вы можете посмотреть выше, там же есть схема дымохода.

Для начала заливается фундамент. В среднем каминопечь весит около тонны, и конечно никакой пол ее не выдержит. Поэтому делается самый настоящий устойчивый фундамент, на который укладывается лист рубероида.

Это делается потому, что кирпич очень гигроскопичен и легко набирает воду, а значит, нужно изолировать его от влаги.

Порядовка кирпича осуществляется в шахматном порядке следующим образом: в левую руку берете кирпич, опускаете в воду на пару секунд, а правой рукой наносите глинопесчаную смесь, кладете кирпич и прижимаете его сверху.

Порядовка камина начинается с углов, а после заполняются стены. Как это делается видно на видео ниже.

Видео:

Отопительная печь с нижним обогревом размером 770×640 мм

Отопительная печь имеет размеры, мм: 770x640x2310 (рис. 1,а).

Рис. 1. Отопительная печь с нижним обогревом размером 770×640 мм а — фасад; б — разрезы А—А, Б—Б, В—В; в — кладка 1 —17 рядов; 1 — зольниковая камера; 2 — поддувальная дверка; 3 — колосниковая решетка; 4 — топочная дверка; 5 — топливник; 6 — дымовая задвижка.Рис. 1. Продолжение: г — кладка 18—35 рядов

Расход материалов (без фундамента и трубы):

  • кирпич красный — 220 шт.;
  • кирпич огнеупорный — 170 шт.;
  • глина красная — 10 ведер;
  • глина тугоплавкая — 50 кг;
  • песок — 5 ведер;
  • дверка топочная — 250×210 мм;
  • дверка поддувальная — 250×140 мм;
  • задвижка дымовая — 130×250 мм;
  • решетка колосниковая — 380×250 мм;
  • дверки прочистные размером 130×140 мм — 6 шт.;
  • предтопочный лист — 500×700 мм.

Огнеупорный кирпич, при его отсутствии, может быть заменен обыкновенным красным отборным кирпичом первого сорта.

Прежде чем начать кладку печи, следует приобрести необходимые печные приборы и только после этого начинать работу, ориентируясь на их размеры.

Печь может сложить один печник в течение 16—18 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 4—5 ч.

Размеры печи небольшие, но она обеспечивает отопление помещения с площадью пола до 16 м².
Теплоотдача печи при одноразовой топке — 2,8 кВт (2400 ккал/ч), а при двухразовой топке — 3,5 кВт
(3000 ккал/ч).

Печь имеет простую конструкцию, повышенный обогрев в нижней зоне, топливом для нее служат антрацит, каменный уголь, углебрикеты, торфяные брикеты, дрова. Горячие дымовые газы в печи продвигаются по хорошо развитой системе дымоходов, обогревая при этом ее внутренние стенки.

На рис. 1,б даны вертикальные разрезы печи по А—А, Б—Б и В—В, а на порядовках показано, в какой последовательности осуществляются кладка кирпичей и установка печных приборов в каждом ряду.

На вертикальных разрезах видны топливник 1, зольниковая камера 2, колосниковая решетка 3, топочная дверка 4, поддувальная дверка 5, дымовая задвижка 6, прочистные отверстия.

Стрелками указаны направления движения горячих дымовых газов в прогревающейся печи, а штриховыми линиями показано движение холодного комнатного воздуха в прогретой печи перед полным закрытием дымовой задвижки.

Горячие дымовые газы прогревающейся печи из топливника поднимаются до перекрытия топливника и из верхнего отверстия.

Кладка пятого ряда не представляет трудностей, только следует обратить внимание на правильность чередования швов. Этот ряд образует топливник размером 250×380 мм

Во время кладки шестого ряда устанавливают и крепят к кладке топочную дверку. Перед установкой топочной дверки ее подготовляют к монтажу. Кладку седьмого и восьмого рядов проводят согласно порядовкам. Кладка печи с девятого по семнадцатый ряд не представляет трудностей, нужно только соблюдать правила перевязки швов. Восемнадцатый ряд перекрывает топливник и нисходящий канал. Остается только один канал размером 130×130 мм. Девятнадцатый ряд выкладывают обыкновенным красным кирпичом, кладка этого ряда похожа на кладку восемнадцатого ряда. Во время кладки двадцатого ряда устанавливают прочистные отверстия.

Двадцать первый ряд выкладывают согласно порядовке. Двадцать вторым рядом перекрывают прочистные дверцы. Двадцать третий ряд необходимо выкладывать строго по порядовке. Кладкой этого ряда образуется начало системы дымоходов.

Кладка печи с двадцать четвертого по двадцать седьмой ряды одинакова, нужно только строго соблюдать правила перевязки швов. Кладку печи с двадцать восьмого по тридцатый ряд проводят согласно порядовке. Тридцать первым рядом перекрывают верх печи, оставляя канал дымовой трубы размером 130×250 мм. Тридцать вторым и тридцать третьим рядами также перекрывают верх печи, только соблюдают при этом правила перевязки швов. В тридцать четвертом ряду показаны кладка ( канала в пять кирпичей и установка дымовой задвижки размером 130×250 мм.

Кладкой тридцать пятого ряда начинается дымовая труба. Кладка трубы не представляет трудностей. Трубу выкладывают «впятерик”, детально соблюдая правила перевязки швов, с внутренним размером трубы 130×250 мм строго вертикально. При прохождении потолочного перекрытия и крыши необходимо соблюдать противопожарные мероприятия. После окончания кладки печи и дымовой трубы их сушат пробными топками, после сушки оштукатуривают и белят.

Правильная подготовка к работе – залог успеха

Печники имеют все необходимые инструменты, набор которых сложился на протяжении многовековой практики. В последнее время он пополнился специальными и универсальными приспособлениями. У каждого мастера, помимо того, есть свои секреты, которые помогают ему в работе. Обязательно потребуются:

  • мастерок;
  • молоток-кирочка;
  • измерительные инструменты: рулетка, отвес, уровень;
  • шнур.

Подготовка этим не ограничивается: заблаговременно запасаются материалами в нужном количестве и должного качества. Прежде всего, это кирпич красный и огнеупорный. Печь-камин выполняет не только практическую функцию, но и эстетическую, поэтому материал для него выбирают тщательно, не допускаются раковины и сколы. Тогда можно сэкономить и обойтись без дополнительной облицовки.

Обогревательные конструкции сооружаются на глиняном растворе, приготовление которого требует определенной практики. Альтернативой служат сухие смеси, в которые просто добавляют воду. Добиваются такой консистенции, когда раствор стекает с лопаты, как густая сметана. Для красного кирпича приобретают обычные составы, а для огнеупорного – специальную смесь МШ-28.

Важно правильно подготовить кирпич. Если планируется использование глиняного раствора, многие мастера рекомендуют замочить его на несколько часов в воде

Этот совет не бесспорный, потому что существует мнение: подобная процедура лишняя и даже вредная. Убедительных доказательств никто не приводит. Когда используется мастика, то обязательно с наружных граней снимают фаски 2–4 мм, протирают от пыли.

Пример чертежа с порядовкой

Перед тем как приступить к работе, внимательно изучается чертеж и порядовка. Разобравшись в плане конструкции, движении газов, намного легче будет выполнять постройку. Даже опытные мастера используют такой прием, когда ряд кирпичей сначала кладется насухо, а затем на раствор. Это позволяет оценить качество, размеры, внести вовремя исправления. Тем, кто сталкивается с подобной работой впервые, не следует пренебрегать этим приемом.

Среди других советов мастеров заслуживают внимания такие:

  • с особой тщательностью выполняют фундамент, от которого зависит устойчивость и долговечность конструкции;
  • место прохода дымоотводной трубы сквозь потолок изолируют огнеупорным материалом;
  • периодически контролируют горизонтальное и вертикальное расположение рядов, используя уровень и отвес;
  • аккуратности требует не только внешняя сторона печи-камина, но и внутренняя: не допускаются застывший раствор, щели, зазоры.

Чтобы соорудить отопительное устройство, одного кирпича и глины недостаточно, приобретается печное литье и металлические уголки, полосы, листы. В каждом определенном случае перечень разный, но обязательно требуются дверцы топливные и зольниковые, прочистные, задвижка, колосниковая решетка.

Особенности углового камина

Если вы хозяин дома за городом, то будет приятно посидеть холодным вечером возле удобного камина. В маленькой комнате сложно сложить конструкцию большого размера. Проще изготовить небольшой угловой вариант, эту работу сделает и неопытный печник.

Одни виды кладут из кирпича, другие собирают, комбинируя кирпичную кладку и детали из металла.

Выбор конструкции – зависит от финансовых возможностей и желания хозяина жилья.

Комбинированный камин стоит дешевле, чем сложенный из одного кирпича.

Преимущества от устройства углового камина:

  1. Главное – экономия денег на покупку материала, его нужно меньше чем при постройке конструкции островного или пристенного камина.
  2. Второе – разумное использование объема комнаты, его компактность дает возможность поместить его как в среднем загородном доме, так и в дачном домике;
  3. У конструкции несложная схема кладки, в ней разберется и начинающий печник. Даже неровная кладка не ухудшит внешний вид помещения – сложенную конструкцию можно покрыть керамической плиткой.

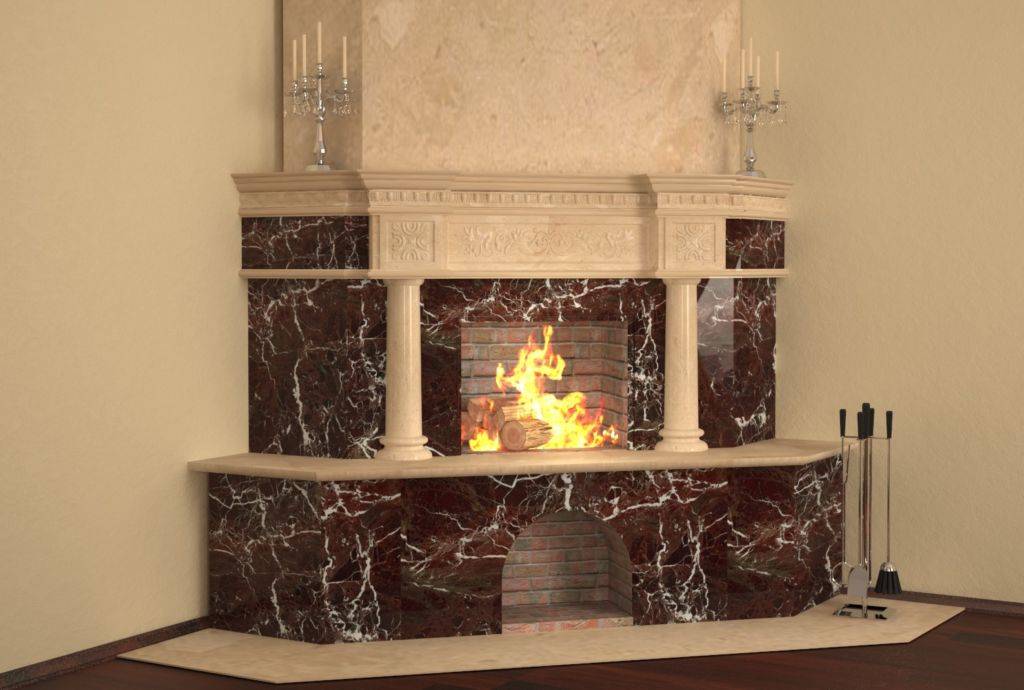

Угловой камин

Угловой камин создаст в помещении уют, позволит провести ненастный вечер в комфорте.

Как сделать камин своими руками из кирпича: пошаговая инструкция

С чего следует начать строить небольшой камин? После того как все размеры и эскизы будут готовы, порядная раскладка подсчитана и отмечена, можно начать изготовление постройки. Первое что необходимо сделать, это организовать фундамент для камина. При этом нужно учесть, что он не должен совпасть с размещением фундамента дома, так как это сможет нарушить целостность вашего жилья. Под основание создается яма, на ее дно нужно выложить щебень, который нужно тщательно утрамбовать и выровнять. Глубина ямы должна быть не более чем полметра, а ее диаметр на 20см больше чем плоскость предполагаемого камина.

После этого из фанеры сооружают опалубок и заливают цементным раствором. Обрабатывается фанера по желанию. Это может быть восковая обработка или же закрытие рубероидом. Готовую основу разравнивают и накрывают полиэтиленом на неделю до полного высыхания.

Камин следует устанавливать на негорючее покрытие, а стены должны быть защищены огнеупорным материалом

Прочность конструкции также обеспечат кирпичи, которые за несколько минут до начала работы будут опущены в воду. Это позволит выйти лишнему воздуху и обеспечить хорошую цепкость материала.

Это касается и глины. Перед тем как приступить к работам, ее на несколько дней заливают водой, добавляя жидкость по мере впитывания. Не забудьте ее помешивать до того момента, когда она приобретет консистенцию сметаны.

Теперь можно приступать к основной работе. После того как фундамент высохнет, полиэтилен снимают и кладут два слоя рубероида. Слои, так же как и стяжка должны быть безупречно ровными, потому что это основа для будущей кирпичной кладки. Рядам из кирпичей очень важна ровная основа, которая сделана прямой линией.

К кладке дымохода нужно подойти с особой внимательностью, порядовка должна быть отмечена на чертеже. Через три ряда нужно будет вставить арматура. В дальнейшем она на нее будет установлена каминная решетка. В процессе укладки боковых выступов, можно использовать половину кирпича. И в конце работы, все швы обрабатываются декоративным раствором, в который можно добавить краситель.

Таким образом, вы сможете создать в своем частном доме мини печь. Вся технология является не такой уж и сложной.

Кладка камина + инструкция и видео

Кладку камина в английском стиле с прямым дымоходом ведут строго по схеме. До начала кладки стену за камином теплоизолируют металлическим листом или плотной фольгой, а деревянные конструкции дополнительно обрабатывают антипиреновым раствором для внутренних работ. Также следует позаботиться об огнеупорном покрытии пола в передней части камина, где возможно попадание искр и угольков.

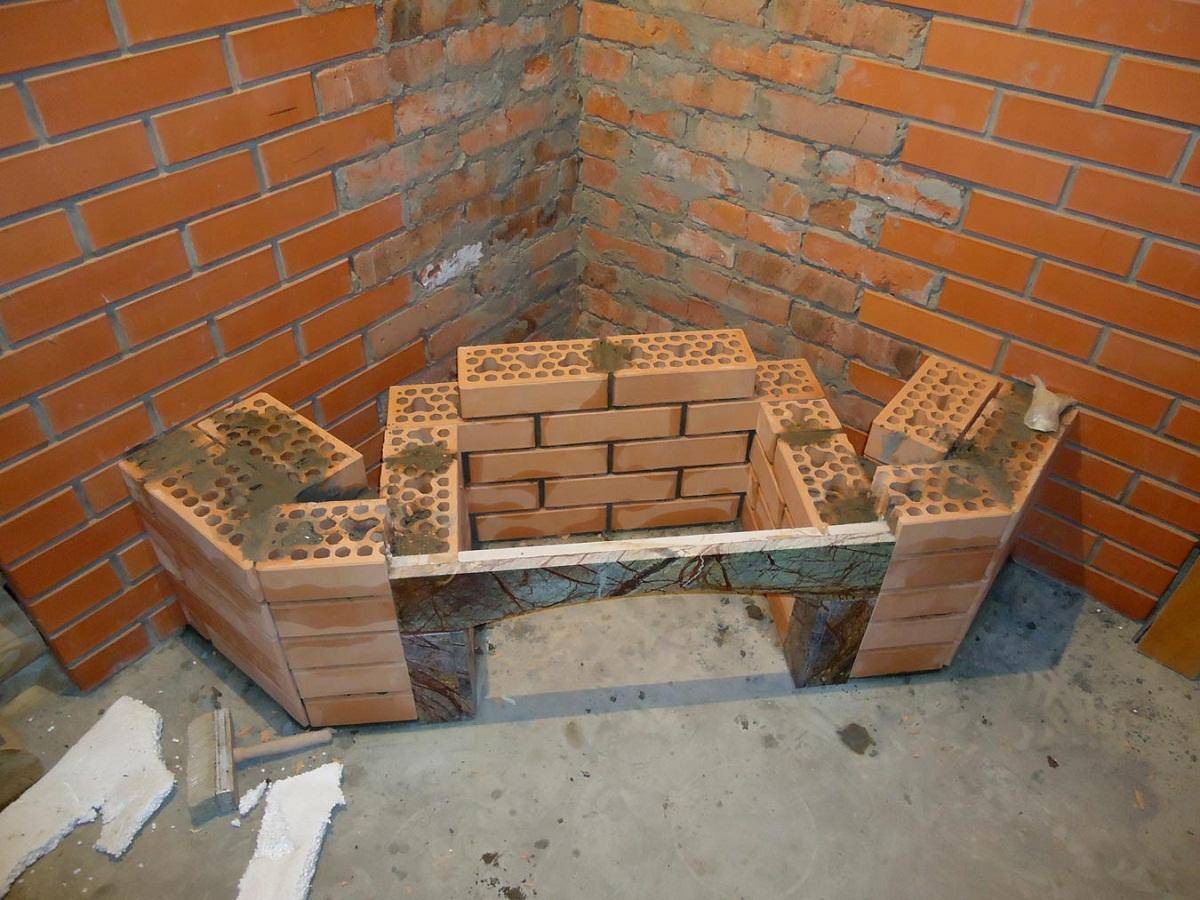

Кладка кирпичного камина — фото

До начала кладки сортируют кирпичи, откладывая те, что имеют трещины и сколы. Их можно использовать для кладки основания. Перед каждым этапом удобно выложить кирпичи насухую, обрезать их, отшлифовать.

Красный керамический кирпич перед кладкой кратковременно замачивают в воде, огнеупорный же кирпич мочить нельзя, с его поверхности стирают влажной тряпкой пыль и загрязнения. Эта мера способствует более равномерному просыханию кладочного раствора. Порядовка камина из кирпича с пояснениями представлена на рисунках.

  1. Основание камина (ряды 1 и 2) выполняют из красного полнотелого кирпича. Его площадь – 1140 на 1270 мм, два ряда кладки с перевязкой. До начала кладки необходимо проверить по уровню фундамент, при необходимости небольшие неровности можно выровнять увеличивая толщину шва. Кладку основания производят на цементно-песчаный раствор, соотношение цемента и песка – 1:2 – 1:3. Ряды 3 и 4 выкладывают аналогично по схеме, при этом дно топки в 4 ряду делают из огнеупорного кирпича на огнестойкий раствор. Соотношение глины и песка должно быть таким, чтобы раствор не слишком прилипал к кельме или шпателю, но и не сползал с него.
  2. Следующий этап кладки камина – выполнение стенок топки. Их кладут в соответствии с порядовкой, причем внутренние стенки выкладывают из огнеупорного кирпича на глиняный раствор, внешние – из керамического кирпича, на цементно-песчаный раствор либо на смесь из глины и песка с добавлением 10-20% цемента. Кирпичи, образующие задние углы топки, срезают болгаркой по диагонали. Такая форма топки способствует лучшей теплоотдаче.

  3. Завершают кладку топки. В двенадцатом ряду для выполнения обрамления поверх кладки устанавливают уголок и стальную полосу согласно схеме и порядовке. Заднюю часть двенадцатого ряда выполняют тычковой кладкой из кирпича, обрезанного под углом так, чтобы образовался свод.

  4. Ряды с 13 по 16 образуют свод камина и газовый зуб – выступ в его верхней передней части, препятствующий обратной тяге и попаданию дыма в комнату. Пятнадцатый ряд образует сужение дымохода, за счет которого создается повышенное давление дыма и усиленная тяга. Далее дымоход расширяется, и в 16 ряду в него встраивается прочистная дверца, через которую удаляют скопившуюся сажу. Внутреннюю поверхность дымохода по-прежнему выполняют из шамотного кирпича, внешнюю – из красного керамического.

  5. Следующий этап – кладка постепенно сужающегося дымохода и дымовой трубы. Ее проводят по схеме, при этом тщательно затирают швы с внутренней стороны рукой и сразу же протирают их влажной тряпкой для удаления остатков раствора. Любая шероховатость на стенках дымохода позже приведет к скоплению в этом месте сажи.

  6. Последний этап – кладка дымовой трубы камина. Просвет трубы сужают до одного кирпича и перекрывают в 25 ряду заслонкой.

  7. выполняют трубу из кирпича необходимой высоты. Камин просушивают в течение 2-5 суток при комнатной температуре, после чего начинают потихоньку топить, добиваясь равномерного прогрева и спекания глиняного раствора, на который положена топка. Это позволит избежать его крошения и продлит срок службы очага. После кладки и протопки можно приступать к отделке камина.

Поэтапное строительство кирпичного камина

После того как чертеж составлен и подготовлены материалы, можно начинать строительство камина.

Закладка фундамента

Фундамент под камин лучше закладывать в процессе возведения основания главного строения.

Стандартная схема закладки основания, как правило, выглядит следующим образом:

  1. Вырывается котлован, глубина которого должна составлять не менее 0,5 м. Его дно засыпается щебнем и утрамбовывается, чтобы получилась ровная поверхность.
  2. Из досок сооружается опалубка, и устанавливается в яму.
  3. Опалубка накрывается слоем гидроизоляционного материала и засыпается щебнем.
  4. Весь периметр котлована заливается цементным раствором таким образом, чтобы до уровня пола оставалось не менее 6 см. После чего поверхность выравнивается и накрывается пленкой до того момента, пока полностью не затвердеет бетонная смесь.

Процесс затвердевания цементного раствора обычно занимает несколько недель. В течение этого периода необходимо его немного смачивать водой, чтобы не допустить появления на нем трещин.

Кладка кирпичной конструкции

Для дальнейшего возведения камина потребуется предварительно приобрести в готовом виде или сделать своими руками специальный глиняный раствор.

Чтобы самостоятельно его изготовить, необходимо будет замочить глину на 2–3 дня, после чего пропустить ее через металлическое сито. В полученную кашицу добавить воду и песок, где соотношение частей должно быть равным 8:1:8. Готовый раствор при правильном соблюдении пропорций по консистенции напоминает сметану и не прилипает к рукам.

Перед тем как начинать кладку, следует на высохший фундамент уложить пару слоев рубероида для гидроизоляции. Нулевой ряд, как правило, выкладывается сплошной линией на цементный раствор, а все дальнейшие – согласно разработанной схеме-порядовке, соединяясь между собой глиняной смесью.

Чтобы кладка получилась более устойчивой и надежной, необходимо каждый кирпич перед использованием помещать в воду приблизительно на одну минуту. Данная процедура позволит выпустить из него скопившийся воздух и предотвратить поглощение им влаги из глиняной смеси в процессе установки.

Возведение дымохода

Кладка дымохода – один из важных шагов при создании камина своими руками. От ее качества будет зависеть тяга и возможное попадание продуктов горения в виде газа в помещение.

Возводить часть дымохода внутри здания можно с помощью глиняной смеси, а дальнейшую кладку лучше делать, воспользовавшись цементом. Все внутренние стенки следует протереть ветошью, заранее смоченной в глиняном растворе. Это позволит избавиться от появившихся трещин и выровнять поверхность.

Для защиты конструкции от слишком высоких температур в зоне перекрытия необходимо выложить распушку, которая обкладывается войлоком, смазанным глиняным раствором.

Облицовка камина

Отделку камина выполнять вовсе не обязательно, если кладка сделана аккуратно, достаточно обработать швы с помощью затирки.

Однако нередко внешний вид камина изменяют, чтобы получить из него не только отопительное устройство, но и изысканный элемент интерьера. Чаще всего для облицовки используются такие материалы как:

  • декоративная штукатурка;
  • керамическая плитка;
  • камень.

Отделку можно дополнить красивыми коваными изделиями или, например, стеклянными фигурками.

Строительство камина из кирпича своими руками – процедура не из простых, но, если подойти к этому процессу серьезно и тщательно следовать рекомендациям специалистов, можно возвести надежную конструкцию, которая будет не только обеспечивать дом теплом, но и создаст уютную атмосферу.

Кладка

Схема укладки рядов для углового каминаПорядовка английского камина

Укройте высохший фундамент двойным слоем рубероида. Этим вы обеспечите необходимую защиту основания.

Приготовьте раствор для кирпичной кладки. Традиционно камины выкладываются с применением раствора на основе предварительно вымоченной глины.

Кладку первого ряда лучше всего выполнять с применением раствора с небольшим добавлением цемента (примерно 10-20% от общей массы смеси).

Заранее откалибруйте кирпичи, отобрав наиболее подходящие по размеру изделия для кладки каждого ряда.

Перед началом кладки погрузите кирпичи в воду на некоторое время. Это позволит изделиям насытиться влагой. В противном случае кирпичи заберут воду из глиняного раствора, что приведет к существенному ухудшению качества кладки.

Выложите первый ряд кирпичей ребром. Проверьте правильность выкладки ряда угольником и уровнем. Убедитесь в одинаковой длине противоположных сторон и диагоналей основания.

Рекомендованная толщина швов – до 0,5 см.

Кладка ведется в соответствии с порядовкой. Далее будет приведен порядок действий, актуальный для большинства существующих разновидностей каминов. В остальном же ориентируйтесь на имеющиеся у вас чертежи.

Кладка камина, пошаговая инструкция

Выложите три сплошных ряда основания.

Кладка камина, пошаговая инструкция

Второй шаг

Выложите 4-5 ряды с обустройством зольника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Третий шаг

Выложите 6-7 ряды с обустройством дна и оклада кирпичного камина.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКружало и опалубка для кладки арки подшесткаКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Пятый шаг

Выложите 14-19 ряды с обустройством дымосборника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Шестой шаг

Выложите 20-25 ряды камина с обустройством дымохода.

Цоколь и сплошные ряды кладки обустраивайте с применением кельмы либо мастерка. Дымоход и топливная камера выкладываются вручную, т.к

на этих этапах очень важно контролировать качество используемого раствора

Раствор для каминной кладки наносите на середины кирпичей. Края элементов должны оставаться свободными.

При выкладке каждого ряда придерживайтесь выбранной порядовки. Для большего удобства можете пронумеровать изделия.

Уделяйте отдельное внимание качеству кладки топливного отделения и дымоотводящих каналов – эти элементы нужно выложить максимально ровно и как можно более герметично. Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция. Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Для формирования красивого изогнутого каминного свода выполняйте постепенный напуск элементов кладки

Важно, чтобы размер напуска не превышал 50-60 мм в каждом ряду

Обустройство изогнутых перемычек выполняется с применением временной опалубки – кружала. Для фиксации такой опалубки используйте опоры под обустраиваемым каминным сводом.

Класть начинайте от кирпича, установленного в центре, и дальше выполняйте симметричную кладку в обоих направлениях.

Периодически контролируйте вертикальность выкладки дымоотводящей трубы. Даже малейшие отклонения от вертикали могут привести к появлению задымленности помещения.

Кладка камина, пошаговая инструкция

Для кладки дымохода используйте раствор с добавлением цемента, аналогичный смеси, применявшейся при выкладке цоколя камина.

Дымоотводящая труба обязательно покрывается слоем огнеупорной изоляции для повышения противопожарной безопасности. Изоляция обустраивается в местах прохождения труб через конструкции дома (перекрытия, кровлю и пр.). Чаще всего используются изоляционные материалы на основе асбеста.

Дымоход камина

Готовые схемы-порядовки

  1. Угловой камин из кирпича, как правило, устанавливают в небольшой гостиной или спальне, ведь он экономит пространство, при этом эффективно обогревая его. Схема кладки такого камина представлена на рисунке.Размеры камина – 1х1 метр. Внешние стенки выполнены из керамического красного кирпича (2 сотни штук), топка – из огнеупорного кирпича (1 сотня штук). Кроме того, вам понадобится глина и песок, цемент, бетон для фундамента.

  2. Самая простая схема камина из кирпича для начинающих печников – настоящее спасение, ведь для установки этого очага вам потребуется совсем не много материала, при этом он способен обогреть достаточно большую комнату – до 35 квадратных метров. Габаритные размеры такого камина – 65х115 см, количество керамического кирпича – около 250 штук, шамотного кирпича понадобится около 100 штук. Также приготовьте два мешка печной глины, три-четыре мешка сухого песка, немного цемента. Еще вам понадобится трубная заслонка и стальной уголок для свода топки. Порядовка камина из кирпича «для новичков» представлена на рисунке.

  3. Для большой гостиной в классическом стиле необходим солидный английский камин. Чтобы сложить такой очаг, нужен опыт работы с кирпичной кладкой и четкое следование схеме.

Необходимые материалы:

  • красный керамический кирпич – 300 штук;
  • шамотный кирпич – 130 штук;
  • глина печная или огнеупорная кладочная смесь – пара мешков;
  • песок карьерный – 4 мешка;
  • цемент – 1 мешок;
  • металлический уголок и стальная полоса – 3 отрезка по 1 метру;
  • печная дверка для прочистки дымохода;
  • печная заслонка.

Схема камина из кирпича в английском стиле и его размеры приведены на рисунке.

Схема английского кирпичного камина с прямым дымоходом — фото

Общие приемы кладки каминов очень похожи, поэтому в статье рассмотрен самый сложный вариант – английский камин из кирпича с косой вытяжкой. О том, как сложить угловой камин из кирпича, вы можете узнать из статьи об угловых каминах, а кладка простого камина для новичков не должна вызвать затруднений, если вы внимательно изучите наши рекомендации.

Требования к фундаменту камина

Устойчивость камина зависит не только от кладки, но и от надежности его основы. Фундамент для камина необходимо заливать отдельно от фундамента здания, в противном случае при сезонных сдвигах грунта возможны повреждения очага и дымохода. Если камин устанавливают у несущей стены, между ленточным фундаментом дома и основанием камин делают компенсационную подушку из песка – засыпают его между фундаментами и проливают водой.

Высота основания под камин должна быть такой, чтобы первый ряд кладки находился на уровне чистового пола. Котлован под фундамент может быть неглубоким, при этом на пучинистых грунтах обязательно выполняют песчано-гравийную подушку толщиной не менее 0,5 метров. Слой песка и гравия компенсирует сдвиги грунта и предупреждает капиллярный подъем воды из него, что обеспечивает гидроизоляцию самого фундамента и стенок камина.

Фундамент заливают из бетона М150-М300 с обязательным армированием. Опалубку делают из досок или фанеры, скрепляя щиты саморезами. Размер заливаемого фундамента должен превышатьразмеры камина с каждой из сторон на 10 см. Чертежи каминов из кирпича, как правило, содержат нужные размеры, и при заливке фундамента можно смело их использовать.

После заливки фундамента следует выдержать бетон до набора критической прочности примерно 5-7 суток, после этого можно приступать к разметке и кладке камина, предварительно уложив двойной слой дополнительной гидроизоляции – рубероида.
