Как устроен ключ от домофона и почему он срабатывает

Содержание:

Многие автомобилисты не знают, что существует программирование ключей. Благодаря современным технологиям каждый владелец автомобиля может полностью поменять всю противоугонную систему на своей машине. Чип ключ – это дистанционный пульт, с помощью которого можно управлять автомобилем на расстоянии. Но, не стоит забывать, что ключ всего лишь оснащен маленьким чипом, который дистанционно может управлять двигателем, а не всем автомобилем. Максимальное количество родных ключей для каждого автомобиля индивидуально, но чаще всего делают от трех до пяти.

Причины, чтобы перепрограммировать ключ или сделать дубликат:

• необходим дополнительный ключ для членов семьи. • со временем ключ износился и потребовал замены. • при утере ключа рекомендуется полное перепрограммирование, чтобы избежать угона или взлома; • сбой ЭБУ – электронного блока управления, отвечающего за электронные системы автомобиля. • при повреждении ключа зажигания также нужно его перепрограммировать.

Очень часто чип, находящийся внутри ключа связан с иммобилайзером (в таком случае на панели находится кнопка с надписью «SECURITY» говорящая о том, что в автомобиле есть противоугонная система). Иммобилайзер (immobilizer) – это один из разновидностей противоугонной системы. Если в замок зажигания автомобиля вставить оригинальный ключ зажигания, кнопка на панели с надписью «SECURITY» потухнет или сменит свой цвет (микросхема, находящаяся в ключе, посылает специальный код в иммобилайзер и, если код абсолютно верный он разрешает запуск двигателя).

Как проводится сканирование ключа на телефон?

Чтобы
правильно и быстро открыть дверь домофона необходимо точно провести
сканирование и создать верный эмулятор. Для этого нужный код следует
скопировать.

Вначале
провести скачивание и установку приложения для создания эмулятора на смартфон.
Подойдет программа «NFC Tools Pro». Ее можно скачать для мобильных телефонов с
операционной системой Android. Приложение доступно в Плэй Маркете. Вся работа
займет несколько минут и не вызовет затруднений.

После
установки активизируйте приложение и считайте тег с замка домофона. Далее
следуйте плану:

  • Создайте
    виртуальный ключ, который будет копией реального для открытия двери;
  • Сохраните все
    выполненные изменения;
  • Включите приложение
    с кодом и поднесите смартфон к замку. Держите телефон на расстоянии от 2 до 10
    см.

Виды ключей для домофонов

Существует несколько семейств домофонных ключей.

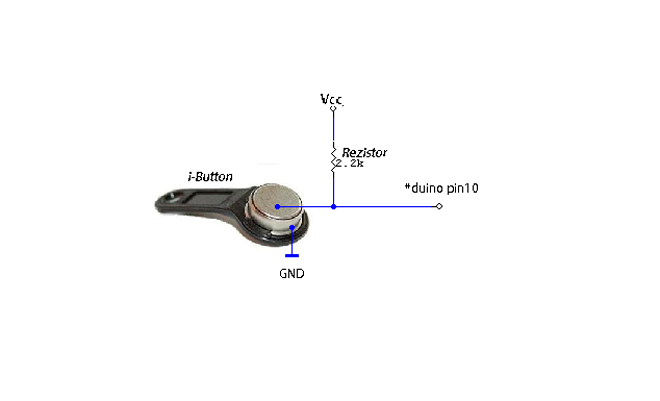

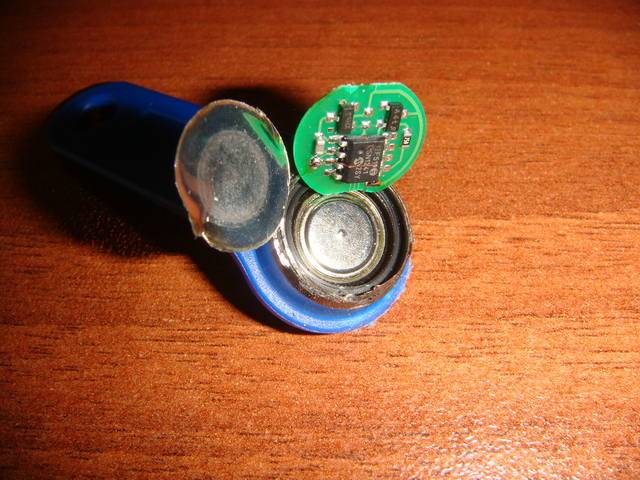

1. «Таблетки». Официально стандарт называется Touch memory (ТМ) или iButton, это контактные ключи в корпусе MicroCAN. В «таблетках» используется протокол 1-Wire, но форматы бывают разные.

В РФ это в основном ключи модели Dallas, с которыми работают домофоны Vizit, Eltis, Z-5R, С2000-2 и т.д., Cyfral (ключи DC2000А и Цифрал-КП1 и др.), «Метаком».

Довольно редко встречаются резистивные «таблетки» – у них считывается сопротивление.

2. «Капельки». RFID-метки в пластиковом корпусе круглой, овальной или каплеобразной формы. Иногда их выпускают в виде браслетов или карт.

Внутри – RFID-метка, как и в картах метро, «пищалках» на товарах в супермаркетах и других подобных штуках. В основном «капельки» могут быть ближнего действия (Proximity, считываться на расстоянии до 10-15 см), так как более «дальнобойные» метки Vicinity, которые работают на расстоянии до 1 м, небезопасны в данном случае.

В РФ чаще всего используют Proximity-ключи EM-Marin, но встречаются также и более старые HID-метки или более новые MiFare, как в картах метро.

3. Оптические. Настоящие динозавры. Где-то в провинциях ещё сохранились. Такой ключ – это металлическая пластина, в которой в определенном порядке насверлены отверстия.

Внутри домофона есть фотоэлемент, который распознает, в том ли порядке насверлены дыры.

Безопасность ниже плинтуса, подделать ключ – плевое дело, а некоторые домофоны с оптическими ключами успешно и без следов вскрывались пилочкой для ногтей.

Бесконтактный RFID

В последнее время широкое распространение получают системы бесконтактного считывания, где используются ключи RFID или карты типа проксимити. Внешне они напоминают обычный пластиковый брелок или банковскую карту. Устройства не имеют собственного источника питания. Передача кода на устройство приема осуществляется после получения радиосигнала, энергия волнового излучения и выступает в качестве энергоснабжения. Поэтому активация происходит только на расстоянии 10-15 см от замка. В остальном устройство и действие метки не отличается от аналогичного Touch memory. Сами ключи имеют вид брелоков размерами не более пятирублевой монеты и толщиной 5 мм. Бесконтактные карты имеют формат аналогичный банковской и несколько большую толщину – до 3 мм. Взаимозаменяемость карт и брелоков, несмотря на одинаковую технологию функционирования, не всегда осуществима, так как возможно нарушение интенсивности передаваемого сигнала. На данный момент для копирования RFID ключей различных производителей подходит практически любая заготовка: HID Prox II, EM-Marin, Indala и т.п.

Могут ли ключи размагнититься?

Бывает, носишь «таблетку» или «капельку» в кармане, а она через какое-то время бац! – и перестала работать. И такая ерунда каждый месяц. Что-то здесь не так. «Наверное, размагнитилось», – самое популярное объяснение.

На самом деле такие ключи не размагничиваются. В них даже магнита нет, да и обычные магниты ключам не страшны.

Дело скорее в банальном отсутствии контакта. Болванки дешевые, закупают их в Китае оптом по нескольку центов за штуку, так что контакт вполне может отойти, к примеру.

Корпусы ключей обычно не герметичны. Так что если ключ намокнет в кармане или часто будет находиться во влажной среде, долго он не прослужит.

Теоретически, ключи можно «убить» электромагнитным излучением или сильным электрическим импульсом.

К примеру, если вы положите ключ в микроволновку и включите на полную мощность или засунете в розетку, работать он перестанет. А вот мощный неодимовый магнит, вроде используемых в магазине для снятия меток, ключ вряд ли повредит.

Статическое электричество также ключам не на пользу. Если вы носите «таблетку» в заднем кармане и часто приседаете, отчего синтетическая ткань трется о ключ, он также прослужит недолго.

Наконец, от частого использования «таблетка» может банально продавиться в противоположную сторону и перестанет контактировать с домофоном. Просто вдавите её обратно, и всё пройдёт.

Что такое домофон: назначение и области использования

Домофон представляет собой средство безопасности, имеющее широкую сферу применения. Он позволяет сохранить подъезды от выходок пьяной молодежи, а квартиры от посещения грабителей. В организации такое устройство необходимо для защиты от нежелательных посетителей. Видеодомофоны могут применяться и в качестве простой, но эффективной системы видеонаблюдения. Техника с функцией видео полезна, когда необходимо оставить детей дома одних.

Есть и некоторые статистические данные. Домофон на 98% помогает защитить подъезд от наркоманов и бомжей. Как утверждают работники коммунальной службы, на 90% уменьшаются расходы на ремонт подъезда, покраску стен, ремонт лифтов и замену перил. Участковые отмечают, что благодаря домофонам уменьшилось количество обращений о кражах от владельцев квартир.

Особенности применения устройства

Как проверить есть ли нужная функция в телефоне?

  • Откройте настройки;
  • Перейдите в
    параметры беспроводных сетей и найдите нужный раздел;
  • Если вы нашли
    модуль, но он выключен, то активируйте его с помощью передвижения ползунка в
    другое состояние.

После
окончания работы телефон будет готов к эксплуатации.

Если
встроенного модуля в телефоне не оказалось, то можно не бежать в магазин за
новым телефоном, а попробовать установить его своими руками. Для этого можно
использовать несколько способов, каждый из которых может привести к желаемому
результату:

  • Приобрести
    специальную сим-карту. С ее помощью невозможно открыть двери домофона, но можно
    приобрести возможность осуществления быстрых платежей, что тоже очень актуально
    в наше время;
  • Установка внешней
    антенны. Ее легко можно встроить под крышку мобильного телефона. Она будет
    находиться в непосредственной близости от аккумулятора. Подходит для телефонов
    с разборным корпусом. Однако сегодня таких моделей все меньше, у большинства
    гаджетов не снимается задняя крышка;
  • Метка NFC. Метку
    можно прикрепить в любом месте устройства. Она занимает минимум свободного
    пространства. Программировать ее можно на выполнение различных задач. Для
    настройки и управления необходимо скачать специальное приложение.

ВАЖНО!
Если открыть дверь домофона не является вашей принципиальной задачей, то можно
приобрести браслет или кольцо с встроенным NFC. Помимо уникальной функции вы
получите красивое и оригинальное украшение

Аксессуар поможет проводить
интересующие операции быстро и без дополнительных усилий.

Проблемы

Важной составляющей всего механизма является трубка. Если домофон не открывает дверь с трубки только в одной квартире, то, скорее всего, проблема заключается в этой запчасти

Встречаются разного рода неисправности переговорного устройства:

  • западает язычок;
  • не слышно участников процесса разблокировки домофона;
  • не срабатывает кнопка открытия двери;
  • при нажатии кнопки открытия идет сброс.

Западает язычок

Если не устранить эту проблему, то вызов будет поступать постоянно, а значит, не получится открыть дверь. Избавиться от этого можно с помощью паяльника или горячего гвоздя.

Алгоритм действий:

  1. Выньте язычок — поднимите его до упора в скобу, а затем тяните из стороны в сторону, как будто расшатывая.
  2. Уберите кусочки пластмассы по краям язычка — используйте наждачную бумагу или нож.
  3. Нагретый инструмент (гвоздь или паяльник) держите в 1 мм от скобы до 10 секунд, а затем надавите на нее тыльной стороной отвертки. Дождитесь пока затвердеет пластмасса.
  4. Проверьте результат — язычок должен двигаться свободно из стороны в сторону. Если нет, снова приложите нагретый инструмент к скобе и приподнимите ее.

Не слышно участников процесса разблокировки домофона

Если возникла такая проблема, то сначала попробуйте покрутить деталь R5 (ползунок резистора). Возможно, пропал электрический контакт, который можно восстановить подобным образом. Не забудьте вернуть ползунок в изначальное положение.

Если это не помогло, то возможная причина кроется в микрофоне, динамике или конденсаторе С4. Скорее всего, придется заменить эти детали.

Не срабатывает кнопка открытия двери

Причина этой проблемы — микропереключатель (SA1 на плате). Характерным признаком выхода из строя этой детали является треск в трубке. Эта деталь не подлежит ремонту и восстановлению, поэтому следует ее приобрести и заменить.

При нажатии кнопки открытия двери идет сброс

Проверьте целостность катушки динамика, проводов, приходящих от клемм и панели домофона. Если вы обнаружили обрыв проводов, то попробуйте устранить его. Если нет внешних признаков повреждений, то стоит прозвонить все кабели тестером. Возможно, где-то произошло замыкание.

Еще одна причина может заключаться в тумблере, который можно купить. Однако купленный вариант может не подойти к модели вашего домофона. Поэтому предлагается удалить неисправность самостоятельно.

  • Достаньте клавишу тумблера и подвижной контакт с помощью ножа или тонкой отвертки.
  • Очистите устройство ватной палочкой, промоченной спиртом. Скопившаяся пыль и является причиной того, что сигнал не проходит.
  • Установите тумблер на штатное место.

Возможные поломки и их причины

Самые частые из них описаны выше. При поломке же самого крепления или корпуса требуется полная замена трубки.

Установить причину и устранить поломки механизма лучше всего сможет специалист. Но если нет времени на ожидание мастера или дело не в устройстве, а, например, отсутствуют или размагничены ключи, то существуют иные способы открыть дверь домофона. Так, можно использовать специальный код, набор которого зависит от фирмы домофона.

Нестандартные решения

Помимо использования домофона по прямому назначению (контроль и ограничение доступа) существуют нестандартные решения его эксплуатации.

Сегодня активно обсуждается возможность подключения домофона к сети Интернет, а в дальнейшем – возможность передачи данных внутри домофонной системы по оптоволоконной сети. Однако последнее является скорее перспективным планом. К чисто нестандартным решениям эксплуатации домофонов можно отнести следующие:

  • применение технологии Proximity-брелков, выполненных в антивандальном исполнении;
  • возможность отпирания домофона с помощью любой карты или ключа, независимо от их производителя. Например, при наличии у человека карты москвича, оснащенной чипом, было бы удобно заложить в нее также функции карты метрополитена и карты для управления домофоном;
  • подключение домофонов к АТС;
  • оснащение домофонов функцией экстренного оповещения при эвакуации; I
  • использование домофонов с целью охраны помещений;
  • применение домофонов на заводских проходных;
  • использование домофонов в качестве внутренних коммутаторов: домофонная система приобретает функции внутреннего интеркома, обеспечивая возможность передачи данных между пользователями.

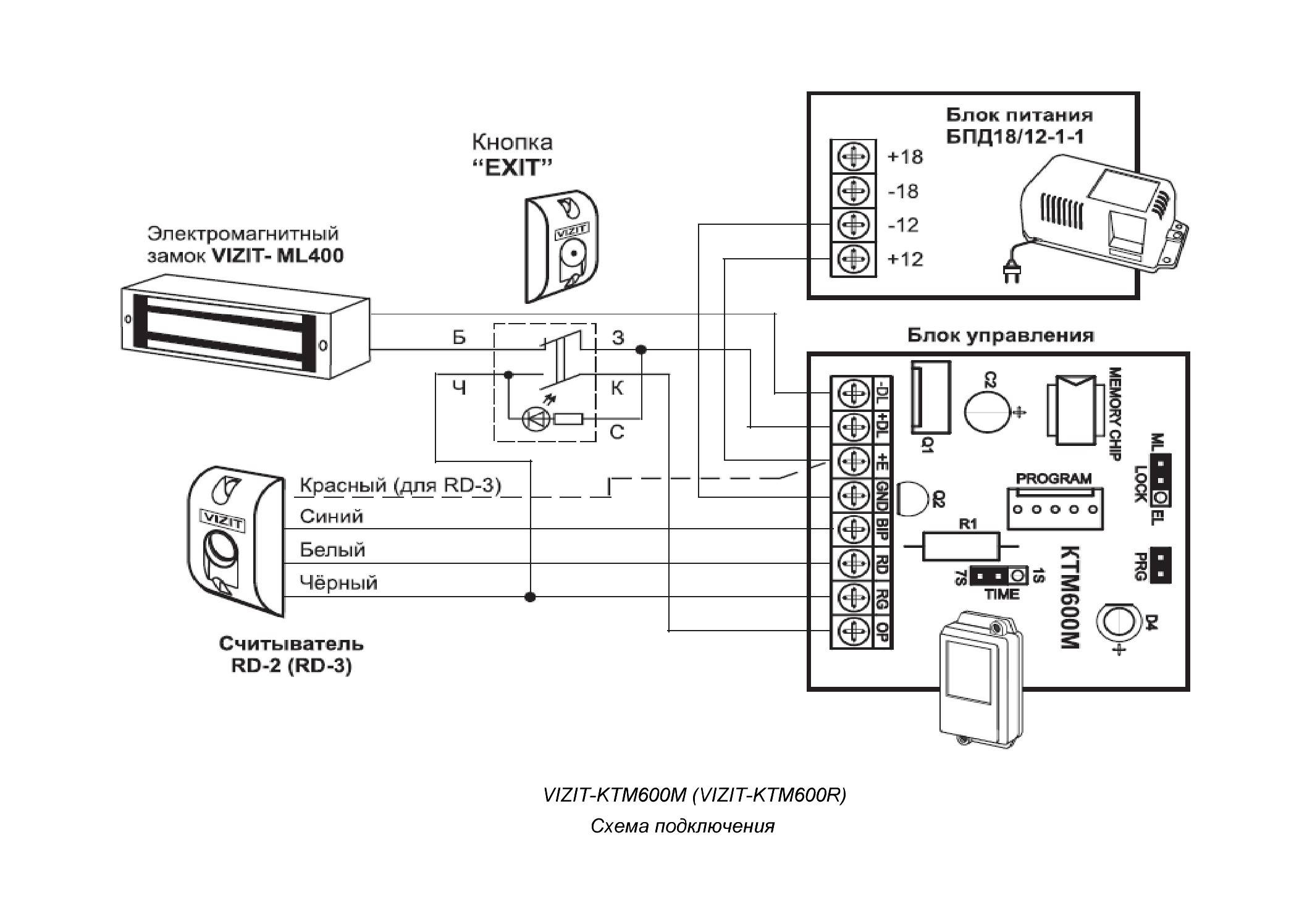

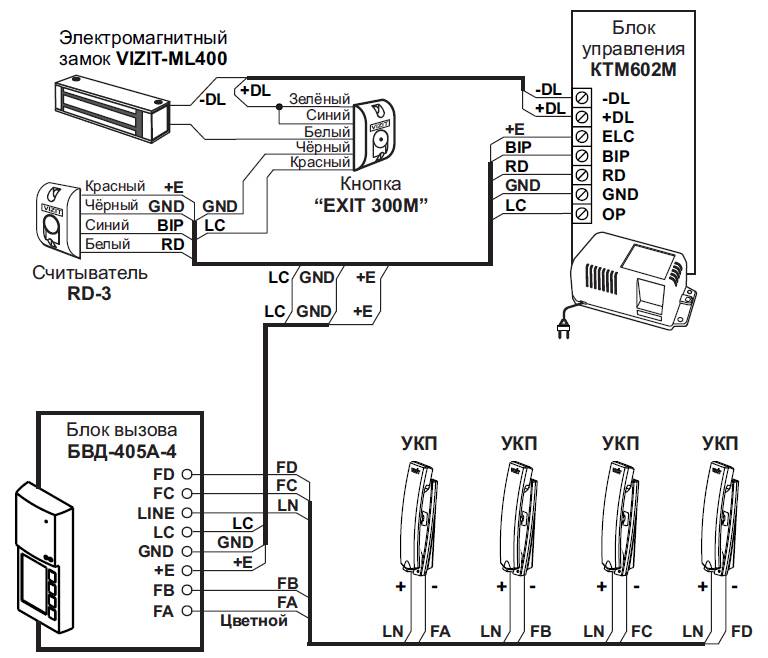

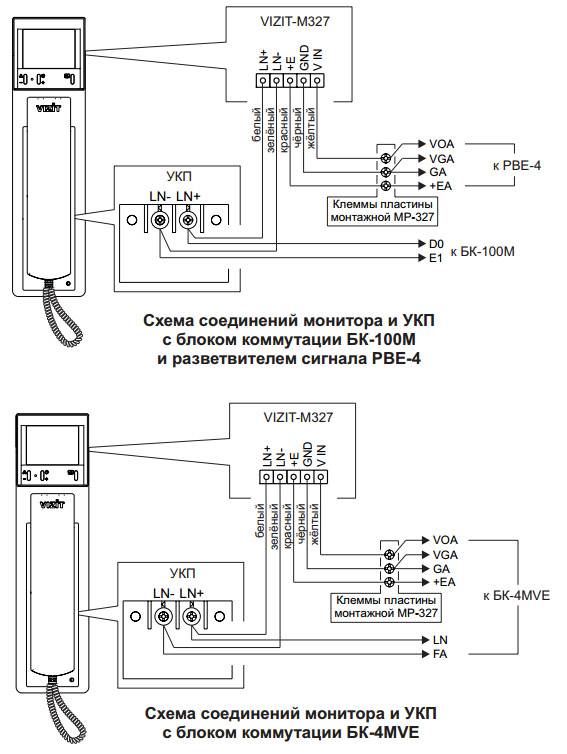

Составляющие домофона

В состав домофона входят три основных элемента:

  • блок вызова (дверная станция, переговорная);
  • замок – механизм, удерживающий дверь в закрытом положении (двери могут быть деревянные, металлические и др.);
  • переговорное устройство (аудиоили видеосигнал).

Все компоненты домофона коммутируются и получают электропитание при помощи коммутатора (встроенный или выносной) и блока питания соответственно.

Большинство выпускаемых сегодня домофонов являются процессорными, так как предъявляемые к ним требования и запросы по их функциональному наполнению аппаратными методами удовлетворить уже не удается.

При увеличении объема задач, решаемых с помощью домофонов, количество его составляющих увеличивается. Так, для обеспечения связи с ОДС служит блок адресов, для связи с диспетчером -блок диспетчеров. Для поддержки функции громкого оповещения, а также функции охраны квартиры тоже существуют свои блоки. Основа тем не менее всегда единая – это блок вызова, переговорное устройство в квартире и замок.

Сломался домофон – куда обращаться?

Поломка техники, которой пользуются ежедневно, связана со множеством неудобств. В данном случае при визите гостей, как минимум, возникает необходимость покидать квартиру и спускаться на первый этаж, чтобы открыть дверь в подъезд. Поэтому вернуть былую работоспособность домофону хочется максимально быстро. Сделать это можно двумя способами: самостоятельно или вызвать мастера.

Самостоятельно пытаться найти причину поломки домофона и отремонтировать его можно лишь в том случае, если имеются соответствующие инструменты и навыки подобной работы. В противном случае есть риск ухудшить ситуацию и повысить стоимость последующего ремонта, для которого все равно придется привлекать специалиста.

Отдельно стоит упомянуть домофоны многоквартирных домов на 5 и более абонентов. Крайне желательно, чтобы устранением неполадок таких устройств занималась фирма, которая устанавливала систему, или другая подобная организация.

Если сломался домофон, куда звонить можно выяснить у человека, ответственного за подъезд, дом или в управляющей компании. В некоторых случаях табличку с контактными номерами телефонов ответственной фирмы при монтаже домофонной системы крепят около вызывной панели снаружи или рядом с кнопкой открывания двери изнутри подъезда.

В том случае, если связаться с компанией, установившей оборудование, не удалось, есть смысл вызвать мастера из любой другой организации, которая занимается ремонтом домофонов. По телефону желательно сообщить о видимых неисправностях и описать признаки поломки – это позволит специалисту еще до выезда сориентироваться в проблеме и предусмотреть необходимые запчасти для возможной замены.

Наиболее распространенные модели

В нашей стране оборудование для домофонных систем поставляет несколько крупных компаний. Среди них можно выделить таких производителей как ООО Метаком, группу компаний VIZIN (Визит). Обе компании предлагают комплексные решения по организации систем контроля удаленного доступа (СКУД). Обе фирмы представляют широкий ассортимент домофонного оборудования.

На основе предлагаемых элементов можно создать малопользовательские и многопользовательские домофонные системы любой конфигурации. Продукцию компаний отличает высокий уровень качества и инженерной проработки. Оборудование может функционировать в сложных погодных условиях нашей страны. Антивандальное исполнение обеспечивает высокую стойкость изделий.

Запись на заготовку

Запись информации на носители осуществляется при помощи специальных устройств, программаторов. К примеру, устройство Keymaster PRO 4 RF, является универсальным программатором, как для стандарта Touch memory, так и для бесконтактных, радиочастотных RFID устройств. Позволяет копировать ключи на заготовки:

  • RW/ТМ 2004;
  • КС 1, 3;
  • ТМ – 01, 07, 08;
  • RW 1990, 2007, 125RF.

Поддерживает стандарты наиболее распространенных производителей:

Для Touch memory:

  • Cyfral;
    • Dallas;
    • ТМ
  • Для RFID:
    • HID Prox II;
    • EM-Marin;
    • Indala и некоторые другие.

Запись заготовки производится в одно касание. Алгоритм копирования ключа следующий:

  1. К считывателю подносится ключ, который необходимо скопировать.
  2. Устройство самостоятельно определяет тип, производителя и модель рекомендуемой заготовки.
  3. К считывателю подносится заготовка. И нажимается кнопка на запись.
  4. Производится запись в память ключа.

Кроме того, устройство может производить запись без ключа исходника, если известен код, записанный в память. Дубликатор подключается к ПК через USB порт и имеет собственное ПО, которое сохраняет в памяти 500 последних записей, и ведет распределение записей Touch memory и RFID. Такое дорогостоящее оборудование не по карману большинству простых пользователей, но существуют и более простые модели с ограниченным функционалом:

  • KeyMaster 3;
  • KeyMaster 3 RF – поддерживает бесконтактные метки;
  • TMD-5 RFID;
  • TM-Pro.

Можно ли открыть домофон смартфоном?

Да, сейчас на рынок постепенно заходят модели NFC-домофонов. Чаще их устанавливают в крупных офисах, реже – в жилых домах.

Если у вас такой вариант, ваш смартфон поддерживает NFC, а домофон работает на частоте 13,56 МГц, возможно, получится отказаться от ключей.

Но для MiFare, к примеру, в смартфоне должен также быть чип Secure Element, а их наличие даже в рамках одной модели смартфона часто отличается от рынка к рынку. Если чип всё же есть и остальные условия соблюдены, всё может получиться.

Есть также NFC-адаптеры, которые сделают из старого домофона новый и перспективный. Открывать дверь можно будет и «таблеткой», и смартфоном.

Помните, что вы можете оказаться под дверью на морозе, а зарядка – дома. И да, с айфоном номер не пройдёт. Apple жестко ограничила возможности NFC в своих устройствах.

Классификация домофонов

По количеству обслуживаемых абонентов домофоны делятся на следующие типы:

  • многоабонентные;
  • малоабонентные.

По техническому устройству домофоны подразделяются на такие группы, как:

  • многопроводные (десятеричные и шестнадцатеричные координатные системы);
  • малопроводные (двухпроводные).

Среди проводных домофонов наибольшее распространение получили координатно-матричные и двухпроводные. Установка двухпроводного домофона занимает 2-3 дня и не требует большой квалификации (схема подключения десятеричных координатных систем сложнее), этим и был обусловлен большой спрос на данный вид продукции, имевший место несколько лет назад. Причины тому были разные: во-первых, низкая квалификация монтажного персонала; во-вторых, тот факт, что законодателями моды долгое время являлись не производители данного оборудования, а непосредственно монтажники. Последнее можно объяснить тем, что конечный потребитель не владеет информацией о преимуществах одних домофонов перед другими и доверяет выбор монтажнику. Таким образом двухпроводные домофоны не оправдали себя из-за своей дороговизны и недостаточной защищенности от переполюсовки (неправильная установка переговорного устройства (трубки) монтажником или самим пользователем).

Необходимо отметить, что в настоящее время появляется новый класс домофонов – беспроводные. При их монтаже проводные линии либо совсем не используются, либо применяются ранее проложенные, технически предназначенные для решения совершенно иных задач. Беспроводные системы (Wi-Fi или подключаемые к электросети) находятся еще в процессе развития. За рубежом имеется их серийное производство, но в нашей стране они пока не получили широкого распространения.

Еще одна новинка на отечественном рынке – это домофоны на основе технологий оптического волокна. Главное их преимущество заключается в беспрецедентной информативности, повышенной пропускной способности сигнала.

Типовые вопросы

В большинстве случаев для починки системы требуется присутствие специалиста, но ряд поломок можно попробовать исправить самостоятельно

Для этого важно определить, цифровой или координатный домофон расположен в доме, кто производитель и какие коды доступа нужно использовать

Какой домофон установлен по адресу

При появлении поломок перед жильцами встает вопрос, как узнать в подъезде марку установленного аппарата. Это несложная задача. Есть несколько способов уточнить контакты фирмы, которая установила домофон. Первый — позвонить в управляющую компанию (УК). Скорее всего, организации взаимосвязаны, и данные по домофону у них есть. Второй — посмотреть контакты компании в ежемесячной платежке. Третий — посмотреть на табличку, расположенную рядом с домофоном. На ней указывается название компании, адрес и телефон, по которому можно связаться с оператором или вызвать мастера.

Как узнать, включен ли домофон, трубка

На трубке домофона в квартире есть небольшой переключатель, которым регулируется режим активности устройства. На стандартных аппаратах положение, при котором устройство активно, обозначается кружочком.

Кто должен ремонтировать домофон в квартире

Условия обслуживания домофонов зависят от того, кто устанавливал систему. Если жильцы дома сделали это сами, то и все расходы на ремонт они оплачивают самостоятельно. В ситуации, когда устройство устанавливает управляющая компания и взимает с жильцов ежемесячную плату, то и ремонтом должна заниматься УК. По договору в перечень ремонтных работ, которые осуществляет управляющая компания, входит:

  • профилактический осмотр;
  • замена устаревших и вышедших из строя запчастей;
  • неисправности линии коммуникации.

За замену или изготовление дополнительного ключа, а также ремонт трубки в квартирах придется платить отдельно.

Как самому подключить домофон, если отключили за неуплату

Отключить домофон может обслуживающая компания за неуплату путем набора специального кода на внешнем устройстве. Если знать марку и модель установленной системы, подключиться можно самостоятельно.

Например, для подключения домофона Vizit, необходимо открыть блок управления домофонной системой, где находится плата. Скручиваете крышку корпуса, находите перемычку WORK/PRG и переводите ее в положение PRG. Спускаетесь к домофону и набираете следующую комбинацию: #999-1-8-??#1*, где ?? — это номер квартиры.

Как отключают домофон за неуплату

Если у абонента образовалась задолженность, сотрудники коммунальных служб блокируют связь между внешним домофоном и трубкой в квартире. Т. е. ключом дверь по-прежнему будет открываться, а открыть входную группу из квартиры будет невозможно. Для этого коммунальщикам не нужно извещать пользователя, не требуется иметь доступ к квартире. Достаточно иметь административный ключ, знать код отключения и номер квартиры должника.

ремонт домофона

Бывают ситуации, когда пользователей блокируют по ошибке. Для разблокировки необходимо обратиться в обслуживающую компанию и выяснить причину, принести все чеки об оплате и решить вопрос.

Что делать в рамках закона при отключении домофона

Для начала необходимо убедиться, что вина в незаконных действиях лежит на управляющей компании, а не жильцах. Если выявлен факт неправомерных действий УК в отношении абонентов, можно обратиться с заявлением в надзорные органы. К ним относятся:

  • организация по защите прав потребителей;
  • Роспотребнадзор;
  • районная прокуратура.

Заявление пишется коротко, без лишней воды, излагаются главные факты и действия. Если обращение в органы ничего не дало, можно подать иск в суд. Но это уже крайняя мера, к которой редко прибегают. Чаще всего проблема решается при обращении в обслуживающую компанию.

Формы ключей, характеристики и их изготовители

С виду эти ключи могут выглядеть одинаково, но работают по разным принципам, отличаются моделью и способом кодировки. На текущий момент их существует 4 вида:

  • Dallas – наиболее распространен, элементарно поддается программированию. На самом изделии часто указывается марка оборудования, с которым он совместим. Если ключ этой модели пришел в негодность, то изготовить дубликат не требует много усилий, потому что фильтр, установленный внутрь изделия, легко копируется. Минус  в цене, он дороже остальных устройств.

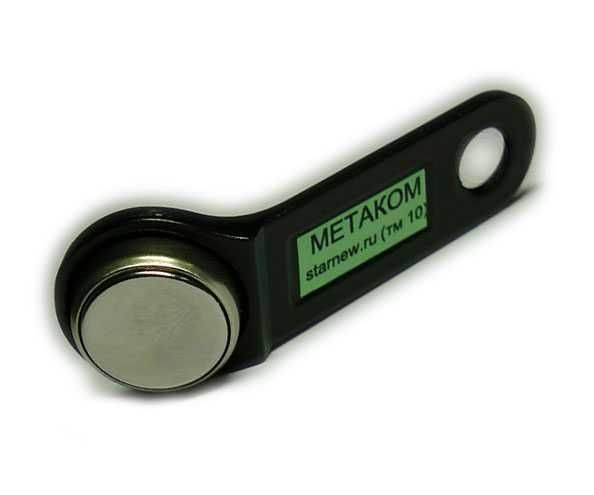

  • Метаком – встречаются как с опознавательными знаками, так и без таковых. Сама марка схожа с устройством марки “Dallas”. В случае неисправности ключа, сложно будет найти заготовку, чтобы сделать новый. Сама процедура изготовления не имеет никаких сложностей.
  • Cyfral – легко идентифицируется по наличию наименования изготовителя, расположенного на пластмассовом корпусе. Производитель предусмотрел отличную защиту от клонирования, поэтому, изготовление дубликата имеет высокую цену.
  • RFID – эти ключи напоминают банковскую карту или брелок с пяти рублевую монету. Плюс у них в том, что они легко взаимозаменяемы. С помощью специального оборудования код легко считывается и копируется на дубликат.

Функции домофонов

Сегодня современное жилище редко обходится без какого-либо входного охранного устройства. Домофон долгое время считали системой охраны. Однако это заблуждение. Домофон представляет собой лишь средство ограничения доступа и обеспечения комфорта и входит в состав системы, включающей в себя также пульт консьержа и оператора диспетчерской связи. Последний является сотрудником ДЭЗ, ведущим мониторинг состояния лифтов, электро- и теплосчетчиков и т.д.

Функция оповещения

Крайне важной и неотъемлемой функцией домофонов сегодня является система громкого экстренного оповещения при эвакуации людей из высотных зданий

Информационная функция

Производители домофонов предоставляют своим клиентам дополнительные сервисные услуги. Так, посетитель может прослушать сообщение, оста-вленное для него покинувшим квартиру хозяином, или оставить тому свое сообщение, в том числе и с видеоизображением.

На оконечном устройстве пользователю может предоставляться любого рода информация (текстовая, звуковая, видеоинформация, видеописьма). Такое устройство размещают в квартире, лифте, на лестничной площадке, в холле подъезда или непосредственно на самом блоке вызова. Таким образом у пользователя есть возможность, уходя из дома, получать свежие новости, прогноз погоды, письма. Существует возможность передачи информации непосредственно между квартирами.

Принцип работы копировщика домофонных ключей

Как перекодировать ключ? Это возможно через обслуживающую компанию, частные фирмы, а также своими силами.

Дубликатор домофонных ключей на arduino — это понятная система для копирования домофонных ключей. Вам понадобится:

  • плата на Arduino Nano-1шт;
  • подстроечный многооборотный резистор на 10Ком -1шт;
  • соединительные провода;
  • макетная плата — 1шт;
  • RFID ключ болванка T5577(Т5557);
  • Ibutton ключ болванка RW1990;
  • RGB светодиод — 1шт;
  • кнопка — 1шт;
  • выключатель питания — 1шт;
  • активный зуммер 5В — 1шт;
  • считыватель контактный — 1шт;
  • провод ПЭВ 0,2-0,4мм;
  • конденсаторы и резисторы;
  • пластмассовый корпус (распредкоробка);
  • паяльник;
  • тестер.

Как видите, самому создать дубликатор электронных ключей не так сложно, если вы достаточно хорошо изучали школьный курс физики, понимаете электронику, начинающий радиолюбитель или хотя бы умеете работать по инструкции. Запасаетесь терпением и временем. Перепрограммировать ключ от домофона можно по схеме.

Классификация домофонов

По количеству обслуживаемых абонентов домофоны делятся на следующие типы:

  • многоабонентные;
  • малоабонентные.

По техническому устройству домофоны подразделяются на такие группы, как:

  • многопроводные (десятеричные и шестнадцатеричные координатные системы);
  • малопроводные (двухпроводные).

Сегодня на рынке существуют и другие системы, не попавшие под приведенную классификацию, однако пока они известны не столь широко.

Среди проводных домофонов наибольшее распространение получили координатно-матричные и двухпроводные. Установка двухпроводного домофона занимает 2-3 дня и не требует большой квалификации (схема подключения десятеричных координатных систем сложнее), этим и был обусловлен большой спрос на данный вид продукции, имевший место несколько лет назад. Причины тому были разные: во-первых, низкая квалификация монтажного персонала; во-вторых, тот факт, что законодателями моды долгое время являлись не производители данного оборудования, а непосредственно монтажники. Последнее можно объяснить тем, что конечный потребитель не владеет информацией о преимуществах одних домофонов перед другими и доверяет выбор монтажнику. Таким образом двухпроводные домофоны не оправдали себя из-за своей дороговизны и недостаточной защищенности от переполюсовки (неправильная установка переговорного устройства (трубки) монтажником или самим пользователем).

Необходимо отметить, что в настоящее время появляется новый класс домофонов – беспроводные. При их монтаже проводные линии либо совсем не используются, либо применяются ранее проложенные, технически предназначенные для решения совершенно иных задач. Беспроводные системы (Wi-Fi или подключаемые к электросети) находятся еще в процессе развития. За рубежом имеется их серийное производство, но в нашей стране они пока не получили широкого распространения.

Еще одна новинка на отечественном рынке – это домофоны на основе технологий оптического волокна. Главное их преимущество заключается в беспрецедентной информативности, повышенной пропускной способности сигнала.

Intercom key – device and disassembly

Intercoms have covered most urban dwellings, intercoms are different and the keys to them are accordingly different … But their principle of operation is generally the same. They are divided into a couple of groups, today I will disassemble one such key-fob, probably one of the most widespread types.

It is based on passive type RFID contactless technology – Radio Frequency IDentification. The principle of operation of such a device is widely described on the Internet, so I will not repeat myself. Devices based on this principle are widespread and in addition to intercom keys, for example, electronic tags that cling to goods to prevent theft …

So, a drop-shaped key-fob made of strong plastic. There is an eyelet on top to hook it to a bunch of keys. On the case there is a VIZIT logo – a trademark of the Russian company VIZIT Group (by the way, the first intercoms under the name VIZIT were released back in the USSR in 1984 for wide civil use). It is relatively difficult to open it without damaging the case and without destroying the insides … I also did not succeed, well, okay, it’s good that I didn’t damage anything inside.

What’s inside? – inside there is a classic filling of a passive RFID key, that is, it does not have a built-in power source, a short range: the platform is a thin brass plate on which a chip filled with a compound is located. Two leads go from it to a large coil around, wound with a thin copper wire. The coil acts as an antenna. The whole structure is filled with epoxy resin and simply glued inside the keychain body to one of its side walls.

On the reverse side, the marking 08 06 is probably the date of manufacture …

The intercom apparatus acts on a plate inside the key, an oscillatory circuit of a certain frequency is transmitted through a chip or a resistor to an inductor, which generates a meager electric current, which is sufficient to transmit a response signal to the intercom. Further, the intercom identifies the received signal with its database of registered keys and works accordingly.

In general, that’s all. When disassembling intercom keys of other types, or interesting designs, this article will be supplemented with relevant material …

Mikhail Dmitrienko, specially for PRETICH.ru 2015

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
