Разбор внутреннего устройства и принципа работы самовсасывающего насоса для воды

Разделение насосов по типу артерий и колеса

В зависимости от размещения водной артерии, в продаже можно найти такие типы вихревых насосов:

• Агрегаты с открытой артерией:
• Насосы с закрытой водной артерией.

По типам рабочих колес, насосы делятся на:

• Оборудование с открытым колесом;
• Устройства с закрытым колесом.

Насосы закрытого типа оборудуются короткими лопастями. Всасывание жидкости осуществляется через специальный патрубок. Такие агрегаты обладают низким показателем кавитации. В связи со стыковкой продольного вихря и жидкой субстанции, темп движения воды на входе немного замедляется. С целью повышения свойств кавитации перед вихревым колесом подключается центробежная ступень. Такое оборудование получило название центробежно-вихревого. У этих агрегатов КПД немного выше, чем у вихревых насосов, и составляет порядка 48 %. Приборы такого рода широко применяются для систем водоснабжения и питания котлов.

Агрегаты с открытым колесом отличаются от приборов предыдущего типа большей длиной лопастей. За счет этого их показатели кавитации на порядок выше, что позволяет использовать их для выкачивания сточных вод в промышленности и коммунальных предприятиях.

В наши дни многие производители сочетают в насосах свойства и преимущества сразу нескольких видов оборудования. Благодаря этому, на современном рынке можно встретить вакуумный, воздушный и тепловой вихревой насос. Основная разница между этими приборами заключается в технических характеристиках и областях применения. Агрегаты первого типа успешно используются в химической промышленности для работы с газообразными веществами. Тепловые устройства нашли применение при обеспечении жидкостью различных паровых электростанций. Воздушные вихревые насосы используются с целью поддержания работы глубоких водяных скважин промышленного значения.

Разновидности насосов и их конструктивные особенности

Чтобы определить принцип работы насоса, важно разобраться в разновидностях устройств. Именно по механизму работы насосов определяют тип агрегата

Выделяют следующие разновидности насосов:

• центробежные;
• вибрационные;
• вихревые.

В зависимости от способа установки и типа эксплуатации отличают погружные и поверхностные устройства. Главное отличие заключается в том, что поверхностные устройства насосов устанавливают на поверхности. Такой вариант агрегата подходит, например, для организации системы полива.

Погружные устройства монтируются в воду. Они подходят для эксплуатации в воде на максимальную глубину до 10 метров. Грани погружения фиксируются техническими параметрами устройства. В продаже вы можете найти и усовершенствованные насосы для погружения до 80 метров. Такие устройства чаще всего имеют функцию защиты от работы на сухую. В случае опустошения скважины или нехватки воды устройство автоматически выключается. За счет этого удается избежать выхода из строя насосов. Погружные устройства используют для монтажа с целью перекачки большого количества воды на постоянной основе.

Все насосы разделяют на бытовые и промышленные. В первую очередь, отличаются они стоимостью. Промышленные устройства стоят на порядок дороже, поэтому применяются только в случае острой необходимости при высоких требованиях к производительности.

По типу рабочего элемента устройства бывают:

1. Лопастными. В таких устройствах внутри насоса установлено колесо с лопастями, которые постоянно вращаются. За счет этого перекачивается вода. Такой тип устройства применяется для вихревых и центробежных устройств.
2. Вибрационными. В таких устройствах отсутствуют подвижные элементы. Насос работает по принципу возвратно-поступательной системы. За счет этого происходит движение воды. Принцип работы таких насосов определяется электромагнитным полем.

Принцип действия

Центробежная сила, возникающая при вращении крыльчатки (или диска у моделей вихревого типа), создаёт разрежение, которое позволяет втянуть воду через шланг, находящийся в источнике с водой.

Корпус у моделей центробежного типа предварительно заправляется водой. А вихревые насосы работают за счёт подсасывания воздуха, поэтому камера устройства водой перед первым пуском не заполняется.

Устройства одинаково хорошо работают как с чистой, так и загрязнённой (мутной) водой с примесью ила и песка. Для работы с очень грязной водой выпускаются специальные модели, оснащённые защитной решёткой, фильтрующей крупные частицы грязи и примесей. Такие насосы бывают предназначенными для откачки фекалий или дренажа колодцев, скважин, бассейнов, подвалов.

Преимущества и минусы самовсасывающих насосов

Такие виды насосов достаточно популярны в частных домах, садах, загородных дачах. Специалисты выделяют несколько преимуществ их применения. Рассмотрим ключевые плюсы:

• минимальное обслуживание, поскольку насос автоматически удаляет воздух и продолжает работать. Бесперебойность работы обеспечивается только в случае исправности оборудования;
• подходит для работы с различными жидкостями, материалами высокой консистенции, вязкими растворами, агрессивными жидкостями и твердыми веществами;
• легко эксплуатировать и использовать, если насос установлен над уровнем воды. Если вы погружаете самовсасывающее оборудование под воду, необходимо контролировать его работоспособность.

К минусам можно отнести один главный риск – создание зоны низкого давления из-за скопления твердых частиц больших размеров на рабочем колесе

Чтобы насос не стал менее функциональным, важно предотвращать подобные ситуации. В целом, самовсасывающие насосы простые в обслуживании и безопасные

Если в вашем доме, на даче маленький напор воды и нужно его увеличить, такие насосы способны решить проблему.

Устройство и принцип действия повысительного насоса

В зависимости от конструкции рабочего колеса и производительности, принцип действия повышающих систем может иметь некоторые отличительные особенности.

Циркуляционный центробежный насос

Принцип действия насоса основан на создании избыточного давления на периферии с одновременным разряжением в центре рабочей зоны. Жидкость выбрасывается через выходной патрубок под действием возникающего избыточного давления, а всасывание происходит за счет возникающего разряжения.

Центробежная самовсасывающая станция

Принцип действия таких систем аналогичен принципу действия центробежного циркуляционного насоса, основные отличия заключаются в мощности электродвигателя, габаритных размерах и наличии гидроаккумулятора, значительно повышающего стабильность работы системы.

https://youtube.com/watch?v=ggxTFgapWwE

Вихревая самовсасывающая станция

В силу конструктивных особенностей, вихревые насосные станции способны обеспечить давление на выходе в 3-5 раз большее, чем центробежные аналоги и не чувствительны к завоздушиванию. Однако при этом, такие установки требуют высокой степени предварительной очистки рабочей среды и имеют низкий КПД.

Помимо технических характеристик, важное значение для обеспечения высокой эффективности работы насосных узлов имеет правильность монтажа

Центробежные самовсасывающие насосы

В строительстве, бытовых и промышленных системах чаще других применяют самовсасывающие насосы центробежного типа. Эти приборы состоят из корпуса с рабочим колесом, напорного и всасывающего патрубков.

Виды конструкций и их особенности

Конструктивные варианты:

• Одноступенчатый. Прибор этого типа имеет чаще всего спиралевидный корпус, по форме напоминающий улитку. Внутри установлено рабочее колесо с лопастями, изогнутыми в сторону, противоположную направлению его движения.
• Многоступенчатый (секционный). Этот вид помп отличается наличием нескольких рабочих колес, делящих прибор на секции. Чем их больше, тем мощнее насос.
• Двухкорпусный. Это два объединенных насоса, работающих параллельно. Приборы этого типа ставят там, где необходима повышенная производительность.

• Консольный. Рабочее колесо на этом устройстве располагается на конце вала, удаленного от привода. Части прибора объединяются на одной платформе.
• С двойным всасыванием (двойным входом). Его особенность заключается в том, что жидкость подводится с двух сторон, вход и отвод расположены горизонтально. Достоинства – высокая производительность, простая установка.
• Скважинные. Приборы этого типа предназначены для выкачивания воды с большой глубины. Лучший вариант для скважин – специальный погружной насос.

Самовсасывающая насосная станция включает в себя помпу, манометр, реле давления (иногда с функцией защиты от сухого хода), мембранный бак.

Особенности и принцип действия

По патрубку вода поступает из всасывающей трубы внутрь корпуса и заполняет все пространство, после чего автоматически приводится в действие рабочее колесо. Под воздействием центробежной силы жидкость вытесняется от центра к периферийным участкам и под давлением движется в напорную магистраль, также присоединенную посредством патрубка.

С понижением давления в центральной части вновь происходит засасывание воды в корпус из всасывающего трубопровода. Периодичность всасывания-выталкивания и лежит в основе непрерывной подачи воды центробежным оборудованием.

Количество рабочих колес в насосах может быть разным, от одного до нескольких (одноступенчатые и многоступенчатые), однако принцип закачки жидкости в корпус и далее, по магистрали, от этого не меняется.

Сфера применения центробежных агрегатов

Центробежные самовсасывающие аппараты способны перекачивать жидкости, с которыми не справятся модели вихревого типа:

• вязкие среды;
• жидкости с твердыми частицами;
• абразивные жидкости.

В связи с этим данную категорию насосного оборудования часто применяют в производстве, например, для перекачки нефтепродуктов. В частном применении агрегат не застоится, если хозяева для полива сада или огорода используют дачный пруд или другой водоем, вода которого не отличается чистотой и прозрачностью.

Аппарат способен перемещать жидкость с донным густым осадком, кусочками тины и других водных растений.

Бытовые насосы отлично справляются и с перекачкой чистой воды, поэтому они хороши и для устройства автономного водоснабжения здания и прилегающих построек (бани, летней кухни). Мощный по производительности насос подходит для оборудования рациональной системы полива не только грядок, но и газона, тепличного хозяйства, цветников и сада.

При запуске происходит процесс самозаливки водопровода, что позволяет сэкономить средства на обслуживании и гарантирует стабильность работы.

Погружные и поверхностные модели

Различие этих конструкций заключено в их названии. Таким образом, погружные модели эксплуатируются в жидкой среде, способные перемещать жидкости, обладающие небольшой вязкостью. Поверхностные – качают только отфильтрованную воду, для полива огорода либо домашнего водопровода.

Комбинированные варианты.

Свободные вихревые конструкции способны перекачивать загрязненную жидкость в дренажных системах и канализациях.

Центробежные вихревые конструкции владеют большим КПД относительно классических вариантов, могут прокачивать жидкости нагретые до температуры + 105 °C. Тут установлено вихревое и центробежное колесо одновременно.

Вакуумные насосы вихревого типа предназначаются для распространения воздуха разной температуры, могут создать небольшой вакуум.

Как правильно установить насос для повышения напора воды

Подключение циркуляционного повышающего аппарата и подготовка к работе более сложных по конструкции нагнетающих устройств, укомплектованных гидроаккумулятором, существенно отличаются.

Подключение циркуляционного повышающего нагнетателя

Монтаж циркуляционного агрегата для повышения давления воды в многоэтажном доме производится в следующем порядке:

1. Болгаркой или специальным приспособлением для пластиковых труб на входной магистрали вырезается отрезок трубы, соответствующий установочному размеру устройства;
2. В соответствии с материалом трубопровода, монтируется соединительная арматура. Если используются металлические трубы, применяется, либо сварное соединение, либо резьбовые сгоны, если трубы пластиковые, используется специальный паяльник;
3. С помощью гаек, имеющихся в комплекте поставки, изделие монтируется в магистраль.

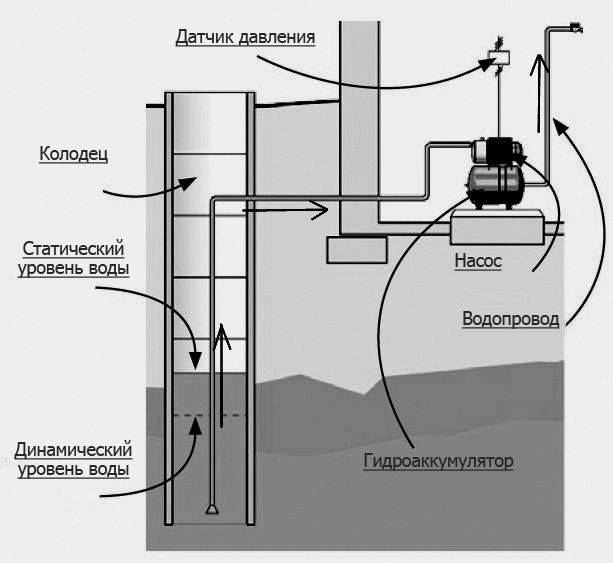

Монтаж всасывающего насосного модуля с гидроаккумулятором гораздо более трудоемкий процесс. Для начала, перечислим основные модули, имеющиеся в типовой нагнетающей системе:

1. Самовсасывающий модуль;
2. Аккумулирующая емкость;
3. Автоматическая система контроля;
4. Фильтр первичной очистки, предотвращающий попадание в систему различных абразивных мелкодисперсных загрязнителей;
5. Сантехническая арматура, трубопроводы и гибкие шланги.

Для предотвращения оттока воды из корпуса насоса при выключении электропитания, перед впускным патрубком предусматривается возможность монтажа запорного клапана. В многоэтажках в качестве источника воды выступает подающая магистраль, в частном секторе это чаще всего собственная скважина или колодец.

Методика подключения нагнетающей установки в частном секторе

• Монтировать установку следует в непосредственной близости от места водозабора;
• Температура в месте установки не должна опускаться ниже +5 С;
• Не допускается соприкосновение модулей установки со стенами;
• Место установки должно обеспечивать возможность технического обслуживания и ремонта агрегатов.

Существует несколько наиболее распространенных вариантов установки насосной станции с гидроаккумулятором:

1. Непосредственно в доме;
2. В подвальном помещении или цокольном этаже;
3. В колодце;
4. В кессоне;
5. В специальной утепленной постройке.

Каждый из этих вариантов имеет свои преимущества и недостатки, поэтому выбор установки зависит, прежде всего, от планировки участка и особенностей постройки. После выбора места установки приступают к монтажу станции, который состоит из следующих основных этапов:

Подготовительные мероприятия, которые включают в себя:

a)    Устройство площадки под установку оборудования. Фундамент должен быть прочным и обеспечивать надежное крепление аппарата;

b)    Копку траншей под укладку трубопроводов;

c)    Обеспечение электропитания

2.   Монтаж водозаборной системы. В зависимости от модификации применяемого насоса различают:

a)    Стандартную схему, с поверхностным насосным агрегатом и встраиваемым эжектором. В этом случае конструкция представляет собой полипропиленовую трубу, с подсоединенным через специальную муфту обратным клапаном с вмонтированным фильтром грубой очистки;

b)    Использование внешнего эжектора. При такой конструкции обратный клапан с фильтром грубой очистки устанавливается на входной патрубок эжектора;

c)    С погружным насосом, укомплектованным сетчатым фильтром. В этом случае достаточно присоединить обратный клапан и подающий трубопровод.

3.    Установка поверхностных модулей. На этом этапе следует помнить, что подключение каждого последующего элемента следует производить с использованием шаровых кранов и обратных клапанов. Такая конструкция обеспечит возможность обслуживания и ремонта отдельных модулей насоса, не прибегая к сливу воды из всей магистрали;

4.   Первичный пуск станции производится после заполнения водой через специальную горловину, находящуюся на верхней панели рабочей камеры.

https://youtube.com/watch?v=5c39kXyw3uM

Перед запуском любого повышающего генератора следует убедиться в наличии и исправности заземления!

Популярные производители водяных помп

В идеале помпа должна быть изготовлена фирмой-производителем автомобиля. Но проблема в том, что такую помпу, во-первых, не всегда можно найти, а во-вторых, она гарантированно будет стоить дороже помпы от стороннего производителя. Пример: водяная помпа для автомобиля PEUGEOT 306 от фирмы DOLZ стоит 1900 рублей, тогда как «родная» помпа производства PEUGEOT обойдётся в 3000 рублей.

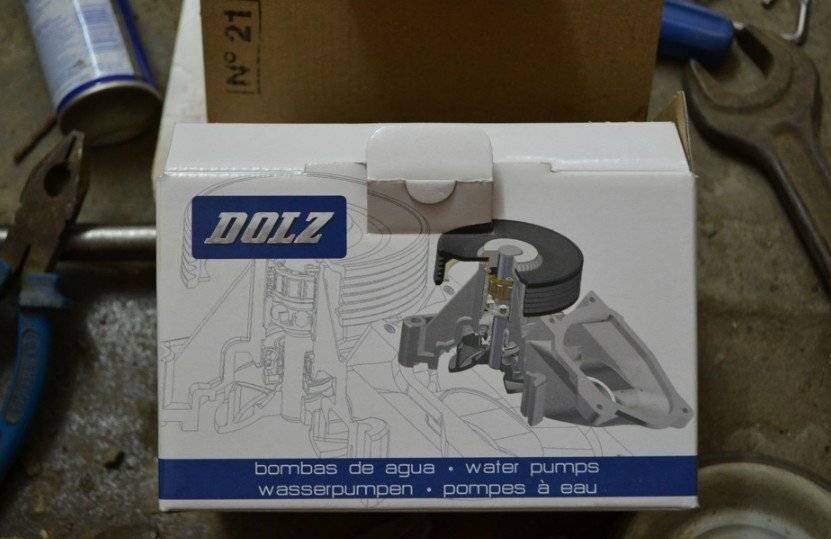

Испанский производитель DOLZ предлагает дешёвые помпы для «Пежо 306»

Именно по этой причине многие автовладельцы предпочитают покупать помпы сторонних производителей. Перечислим самые популярные фирмы:

• KOLBENSHMIDT. Немецкая компания, выпускающая помпы как с пластиковой, так и со стальной крыльчаткой. Устройства отличаются высокой надёжностью и высокой ценой. Стоимость помп KOLBENSHMIDT находится в пределах от 4000 до 7000 рублей, в зависимости от марки автомобиля;
• HEPU. Фирма выпускает помпы для огромного количества автомобилей, причём все выпускаемые устройства комплектуются только стальной крыльчаткой, что положительно сказывается на их долговечности. Единственным минусом металлической крыльчатки является её низкая устойчивость к некачественному агрессивному антифризу: если пластиковые лопасти успешно выдерживают воздействие агрессивной жидкости, то стальные обязательно пострадают. Стоимость помп HEPU варьируется в пределах от 3000 до 5000 рублей;
• DOLZ. Помпы этого испанского производителя всегда отличались демократичной ценой: от 1800 до 4000 рублей. Крыльчатка в устройствах DOLZ может быть как стальной, так и пластиковой. Но по надёжности эти помпы уступают продукции предыдущих производителей.

Водяная помпа является важнейшим агрегатом, без которого нормальная эксплуатация автомобиля попросту невозможна. Именно поэтому автовладельцу следует тщательно следить за её состоянием и использовать только качественную охлаждающую жидкость. Тогда о ремонте этого устройства можно будет надолго забыть.

Эжекторные

Самая большая глубина, с которой поверхностные вихревые и центробежные насосы могут поднимать воду — 8-9 метров, часто она располагается глубже. Чтобы «добыть» ее оттуда, на насосы устанавливают эжектор. Это трубка специальной формы, которая при движении воды через нее создает разряжение на входе. Так что такие устройства тоже относятся к разряду самовсасывающих. Эжекторный самовсасывающий насос может поднять воду с глубины 20-35 м, а этого уже более чем достаточно для большинства источников.

Схема подключения выносного эжектора для скважин разного диаметра — двухдюймовая справа, четырехдюймовая слева

Недостаток в том, что для обеспечения работы часть понятой воды необходимо вернуть обратно, следовательно, производительность значительно снижается — такая помпа может обеспечить не очень большой расход воды, но электричества на обеспечение работоспособности тратится ничуть не меньше. При установке инжектора в колодец или скважину достаточной ширины в источник опускают два трубопровода — один подающий большего диаметра, второй, возвратный, меньшего. К их выходам подключается эжектор, а на конце устанавливается фильтр и обратный клапан. В этом случае недостаток тоже очевиден — двойной расход труб, а значит — более дорогая установка.

В скважинах малого диаметра используется один трубопровод — подающий, а вместо обратного используется обсадная труба скважины. Таким образом тоже формируется зона разрежения.

Самовсасывающие и нормально всасывающие насосы: в чём разница

По типу всасывания, насосное оборудование делится на две категории: нормально всасывающие и самовсасывающие. Дело в том, что в процессе работы насоса, в его рабочую полость может попадать воздух.

Перекачка воды, при этом, становится невозможной — то есть, агрегат работает вхолостую. Чтобы этого не произошло, система всегда должна быть заполнена водой, а воздух — удаляться.

Итак:

Насосы для воды самовсасывающие, имеют в своём корпусе специальное отверстие для заливки. Чтобы удержать жидкость в камере, на всасывающих и напорных патрубках устанавливаются обратные клапаны или отсечные заслонки. Существуют и модификации со встроенными задвижками – такие насосы способны перезаливаться самостоятельно. Их корпуса спроектированы так, что объём воды, необходимый для заливки, сохраняется внутри насоса даже в том случае, если он отсоединяется от питающего трубопровода. Такие насосы нужно обязательно предохранять от замерзания. Чтобы внутрь корпуса не попадали твёрдые частицы, агрегаты оборудуются сетчатым фильтром. Перезаливка насоса должна происходить быстро, чтобы вода, заполняющая рабочую камеру, не успевала испаряться. У погружных моделей таких проблем нет, а для поверхностного оборудования это очень актуально. Чем длиннее линия всасывания, тем большее сопротивление трению возникает в трубопроводе. Именно поэтому насосы самовсасывающие для воды, имеют такую маленькую высоту подъёма – всего 8-9 метров. Что касается воздуха, то у самовсасывающих насосов он удаляется в процессе перекачки самопроизвольно – через вантуз, расположенный в верхней части рабочей камеры. Но всё-таки, насос – это не компрессор, и чрезмерное количество воздуха в камере создаёт проблемы в его работе. Например, увеличивается длительность заливки

Поэтому важно, чтобы все соединения и трубопроводы в системе были герметичными. Нормально всасывающий насос заливается только при первичном запуске, и перезаливка при каждом запуске ему не требуется

Нормально всасывающий насос заливается только при первичном запуске, и перезаливка при каждом запуске ему не требуется

Важно только, чтобы воздух не попадал в систему извне

Если это случается, насос перестаёт качать воду, и нужно произвести доливку. Оборудование такого типа чаще бывает погружным, либо используется только для повышения давления в трубопроводе.

Жидкостный насос

В качестве жидкостных насосов иногда пользуются мультипликаторами или дожимающими компрессорами, так, например, компрессор сверхвысокого давления Института высоких давлений ( рис. 65) хорошо работает при давлении 5000 ат и — как жидкостный насос, производительностью до 60 л / час. Хотя величина вредного пространства у этого компрессора очень невелика ( 5 — 6 %), тем не менее производительность его повышается при работе на жидкостях, которые меньше сжимаются, чем газы.
 

При наличии жидкостного насоса или мультипликатора, целесообразнее заменить ими бомбу /, охлаждение и нагревание которой ( даже однократное) требует времени и расхода охладителя. Если перед реактором / / ( рис. 89) установить ртутный затвор, а сам реактор и часть затвора заполнить газом от баллона или компрессора, то на установке можно проводить опыты с газами.
 

При работе жидкостного насоса происходит утечка ( через зазор между плунжером и втулкой цилиндра) кислорода или азота, которые возвращаются обратно в колонну, проходя по пути через фильтр 15 из пористого металла для очистки от частиц графита.
 

Гидродинамический излучатель УГИ-Д.

Наиболее часто применяются жидкостные насосы.
 

Заметим, что поршневые жидкостные насосы позволяют всасывать газ с таким же успехом, как компрессор.
 

В отличии от жидкостных насосов воздушные и другие газовые компрессоры ( кроме компрессоров низкого давления) охлаждаются водой или другим способом ( охлаждение поверхности) для отвода тепла, которое вырабатывает компрессор.
 

Цикловая диаграмма работы цеолитово-го блока осушки и очистки в нормальном режиме.

О-2, рубашку жидкостного насоса и межтрубное пространство основного теплообменника поступает к вентилю 3 — 9 ( вентиль сброса азота в атмосферу 3 — 3 закрыт); далее воздух направляется в подогреватель блока очистки и в линию регенерации.
 

Затрачиваемая на привод жидкостного насоса работа настолько незначительна, что может не приниматься во внимание.
 

В некоторых случаях жидкостными насосами пользуются для создания газового давления. К ним прибегают при работе со сверхвысокими давлениями, а также при более низких давлениях.
 

В установках с жидкостными насосами, подающих получаемый продукт в баллоны или трубопровод под давлением, газгольдеры не нужны.
 

Для какой цели применяются жидкостные насосы.
 

При выходе из строя жидкостных насосов необходимо температуру в колоннах снизить до 360 С, сохранив циркуляцию газа.
 

При выходе из строя жидкостных насосов необходимо температуру в колоннах снизить до 360, сохранив циркуляцию газа.
 

Принцип работы устройства

Инжекторный насос имеет довольно простую основу работы и многие люди пытаются создать эжекторный насос своими руками. При этом прежде чем понять принцип действия, необходимо знать, из чего состоит такой агрегат:

• Сопло, через которое протекает жидкость, ускоряясь ние и выходя из агрегата уже на большей скорости. Именно большая скорость воды позволяет избежать ненужного высокого давления на окружающие плоскости.
• Устройство смесительное, куда попадает вода из сопла. Именно в смесительном устройстве происходит разряжение жидкости во всем объеме.
• Всасывающая камера, куда попадает вода из скважины.
• Диффузор, который продвигает всю жидкость дальше по имеющемуся трубопроводу.

По-большому счету, принцип работы инжекторного насоса для воды – это процесс передачи кинетической энергии от воды с высокой скоростью к водной среде с низкой скоростью.

Виды самовсасывающих насосов

Все разнообразие такого оборудования разделяется на два вида:

• центробежные;
• вихревые.

Кроме них существуют и установки, снабжённые встроенным эжектором, а также агрегаты, имеющие выносной эжектор. Наряду с ними на рынке предлагаются и модели насосного оборудования, не имеющие этого элемента. В зависимости от конструкционных особенностей эти устройства могут функционировать по-разному. Эффективность работы у них, конечно же, будет различаться. Поэтому будет разумным рассмотреть далее основной принцип работы каждой разновидности самовсасывающего насосного оборудования.

Перекачка грязной воды

Часты случаи, когда нужно перекачивать грязную воду. В подобных ситуациях подойдет самовсасывающий насос для грязной воды, выполняющий следующие функции:

перекачка сточных вод;

откачивание жидкости из колодцев, котлованов, подвалов, дренажных систем;

подача воды для полива (в том числе из открытого водоема);

удаление воды из здания в случае аварии.

По своей конструкции такие насосы могут быть и погружными, и поверхностными. В первом случае устройству не нужно дополнительных рукавов для работы, так как оно устанавливается на дно источника. В свою очередь погружные устройства могут быть дренажными, скважинными, фекальными, колодезными.

Если насос используется редко, лучше выбирать поверхностный. Он монтируется рядом с емкостью, в которую опускается специальный рукав. Через него и осуществляется откачка жидкости. Выделяют напорные, садовые, универсальные, циркуляционные насосы.

Как видно, подходящий вариант самовсасывающего рукава можно подобрать для любой ситуации. Это надежное, экономичное и долговечное устройство, позволяющее эффективно выполнить необходимую работу.

Из каких частей состоит автоматический блок

Применяется автоматика разных видов: от простой до высокотехнологичных блоков. Принято различать 3 группы таких устройств. К первому поколению относятся простые приборы:

Автоматический блок.

• реле давления, работающее совместно с гидроаккумулятором;
• реле холостого хода;
• поплавковый выключатель, способный в некоторых случаях заменить реле сухого хода.

Блоки управления второго поколения

Состоят из электронной части и набора датчиков, которые размещаются единым блоком на насосе или в магистрали водопровода. Управляет работой электронный блок, который принимает сигналы от датчиков. Параметры настраивают на электронной части. Многие модули работают только с фирменными электронасосами, настройки выставлены производителем.

С такими блоками управления насосом системы могут работать без гидроаккумулятора. Вода накапливается в трубах, где установлен датчик. Когда падает давление, он отсылает сигнал на электронный блок, тот включает насос.

Подобно приборам первого поколения, они реагируют на изменения давления, но существенно расширились возможности:

• отключение помпы происходит в течение секунды при нарушении параметров;
• обмотка защищена от перегрева в результате работы вхолостую;
• тонкая электронная регулировка;
• плавный пуск двигателей.

При протечке исключается многократный запуск и отключение, как это случается с электромеханическим реле, когда оно беспрестанно клацает в подобных случаях.

Третье поколение

Приборы сохранили достоинства второго поколения и приобрели новую возможность регулировать обороты двигателя электронасоса. Осуществляется она тонкой настройкой электроники. Это увеличивает ресурс работы помпы. При небольшом заборе воды двигатель работает на низких оборотах. Если потребление увеличивается, возрастает мощность помпы. Экономная работа позволяет существенно экономить на плате за электроэнергию.

Приборы третьего поколения.

Автоматические модули третьего поколения наиболее подходят для насосов водоснабжения без гидроаккумулятора. В системе всегда одинаковое давление, вода подается ровным потоком.

Модульная автоматика для скважины: преимущества и недостатки

Автоматика последних поколений собрана в небольшом блоке, подключить ее легко. Преимущества перед ранними электромеханическими приборами — в расширенных возможностях, это:

• тонкая электронная настройка;
• простой контроль и управление;
• увеличивается срок службы оборудования;
• экономится электричество;
• водопроводом с постоянным давлением удобнее пользоваться.

Не лишена модульная автоматика недостатков. Потребители относят сюда, прежде всего, высокую стоимость. Она в 10 раз выше цены на простые устройства. Работа зависит от качества электроснабжения, плохо переносятся скачки напряжения. Многие модули настроены на электронасосы одной марки.

Классификация по принципу действия — по типу рабочей камеры

Различают типы насосов по принципу действия и конструкции. Они делятся на объемные и динамические насосы.

1. Объемные насосы — такие, в которых жидкость перемещается за счет изменения объема камеры с жидкостью под действием потенциальной энергии.
2. Динамические насосы – механизмы, в которых жидкость перемещается вместе с камерой под действием кинетической энергии.

Динамические насосы, в свою очередь, делятся на лопастные и струйные.

Отдельно выделяют виды объемных насосов по принципу действия в зависимости от конструкции:

1. Роторные насосы – это цельный корпус, с определённым числом лопаток/лопастей, приходящих в движение при помощи ротора.
2. Шестеренные насосы – самый простой тип механизма, состоящий из сцепленных между собой шестерен, приходящих в движение под принудительным изменением полости между шестернями.
3. Импеллерные – в эксцентрический корпус заключены лопасти, при вращении выдавливающие жидкость.
4. Кулачковые – насосы, в корпус которых заключены 2 ротора, которые при вращении перекачивают жидкости разной степени вязкости.
5. Перистальтические – корпус включает эластичный рукав, в котором находится жидкость. При вращении дополнительных валиков жидкость перемещается по рукаву.
6. Винтовые – насосы, состоящие из ротора и статора. При вращении ротора жидкость начинает перемещаться по оси насоса.

Существует также деление динамических насосов по принципу действия:

1. Центробежные – включает в себя рабочее колесо, внутри которого находится жидкость, при вращении колеса, частицы приобретают кинетическую энергию, начинает действовать центробежная сила, под действием которой жидкость переходит в корпус мотора.
2. Вихревые насосы – по принципу действия аналогичны центробежным, но менее габаритны и имеют более низкий КПД.
3. Струйные – основаны на переходе потенциальной энергии в кинетическую.

Вихревый тип насоса является наиболее часто используемым за счет легкости установки. В бытовых нуждах такой агрегат устанавливают в загородных домах для обеспечения подачи воды. Циркуляцию воды обеспечивает жидкость, подаваемая на лопатки, расположенные в корпусе насоса. Ключевым элементов здесь является колесо, на которое вода подается через входное отверстие. Также такой насос используют для скважин, так как создают высокое давление. Они обладают способностью самовсасывания и могут перерабатывать не только жидкость, но газо-водную смесь.

Насосы центробежного типа часто применяют в бытовых и промышленных целях:

• для организации систем водоснабжения на промышленных предприятиях;
• для организации систем водоснабжения жилых кварталов;
• для систем полива.

Эти насосы отличаются простотой эксплуатации, так как принцип работы достаточно прост. Основную нагрузку принимает колесо с лопатками, на которое и подается жидкость, однако если жидкости внутри не будет, то насос выйдет из строя. Чаще такие насосы бывают поверхностными. За счет этого снижается их производительность. Погружные насосы центробежного типа требуют герметичность корпуса высокого качества.

Что такое эжектор

Мы уже писали, что самовсасывающие насосы не могут поднять столб воды выше 9-ти метров. Как известно, если нужно организовать водозабор из скважины, такой глубины будет недостаточно, так как вода на этом уровне не будет отличаться высоким качеством, в ней много примесей и возможно наличие органических включений. Как быть в ситуации, когда воду нужно достать с больших глубин?

Для этих целей используется специальное приспособление – эжектор. Это трубка особой формы, имеющая два входа и один выход – ее строение вы можете увидеть на схеме выше. Нижний, широкий вход предназначается для забора воды из скважины, а второй, сужающийся внутри используется для рециркуляции воды, подаваемой от насоса, через выход оба потока, смешавшись, устремляются обратно к насосу. Что дает такая схема, и почему таким образом получается победить предел перепада давлений?

Устройство и принцип работы самовсасывающего насоса центробежного типа

Говоря про это оборудование, необходимо отметить особенности его конструкции. В ней составными элементами являются двигатель, корпус-улитка и крыльчатка. Последняя закреплена на валу двигателя в полости корпуса.

Выпускное отверстие располагается в верхней части корпуса. Она находится непосредственно над крыльчаткой. Впускное отверстие располагается в торцевой части корпуса насоса. Место его расположения находится напротив оси крыльчатки.

Когда происходит вращение крыльчатки, то посредством центробежной силы в торцевой части корпуса создается разрежение. Именно там находится впускное отверстие. Одновременно с этим происходит генерирование верхней части корпуса напорного усилия. Все это приводит к тому, что вода засасывается в корпус, который закреплен на впускном патрубке аппарата, а потом выталкивается из него. Отметим, что включение центробежных насосов может производиться при условии, что внутренняя полость корпуса-улитки насоса полностью заполнена водой. Из воздуха всасывающее усилие крыльчатка создать не может. В этом заключается основной недостаток этой разновидности всасывающего насосного оборудования.

Принцип работы вихревого самовсасывающего насоса

В отличие от центробежных насосов у вихревых такой недостаток отсутствует. Все дело в том, что эти установки оперируют не только водой, но и газовой смесью. В случае необходимости для создания всасывающего усилия будет достаточно только воздуха.

Наличие такой возможности обусловлено главным образом особой конструкцией корпуса, а также тем, что вместо крыльчатки в таком оборудование используется импеллер. Своим видом он представляет рабочее колесо, которое закачивает воздух во внутреннее пространство улитки.

Там происходит смешивание воздуха с водой, которая должна быть предварительно залита до включения насоса. Смешанный воздух выходит сквозь отводящий трубопровод. При этом в процессе выхода возникает эффект рециркуляции жидкости в камере. А при прохождении плотной жидкости через газообразную среду возникает разрежение во всасывающей трубе, которая в рабочую камеру насоса затягивает воду. А когда камера заполнена, вихревой агрегат начинает работать по схеме циркуляционного насоса.
