Схема и устройство канализации в частном доме своими руками

Внутренняя канализация

При устройстве внутренней канализации многие владельцы частных домов все чаще используют трубы из полипропилена. У этих изделий имеется немало преимуществ:

• они не подвержены коррозии;
• имеют длительный срок службы;
• установка таких труб – дело несложное и доступно для каждого владельца.

Сделав при прокладке внутренней канализации выбор в пользу полипропиленовых труб, необходимо принимать во внимание, сколько источников стоков имеется в частном доме. Если в жилище установлено большое количество сантехнических приборов, то в этом случае оптимально использовать для прокладки внутренней канализации трубы диаметром 100 миллиметров. Учитывать следует и то, что при выходе из умывальника труба должна иметь диаметр 50 мм

Поэтому во время прокладки внутренней канализации придется осуществляться стыковку труб разных диаметров. Однако заметим, что в настоящий момент большой проблемы это не представляет, поскольку имеются специальные переходники. Поэтому можно не переживать за надежную герметизацию стыков

Учитывать следует и то, что при выходе из умывальника труба должна иметь диаметр 50 мм. Поэтому во время прокладки внутренней канализации придется осуществляться стыковку труб разных диаметров. Однако заметим, что в настоящий момент большой проблемы это не представляет, поскольку имеются специальные переходники. Поэтому можно не переживать за надежную герметизацию стыков.

Во время соединения труб между собой нелишним будет проверить качество прокладок. Повреждения у них должны отсутствовать, в этом случае на стыках протекания будут исключены.

Стояки тоже оборудуют ревизией. Ее установка выполняется от пола на высоте не менее метра. Кроме этого, устанавливают специальные вытяжные трубы, которые должны располагаться выше кровли на расстоянии 70 см. Зачем необходима такая сложная конструкция стояка? Когда частный дом подключается к канализации, то неизбежно возникновение газов и неприятного запаха. Если у стояка имеется надежная вентиляция, то от таких неприятных явлений можно избавиться. Установка стояка для вентиляции канализации обеспечивает вытеснение загрязненного воздуха. Поэтому, потратив время и средства на его устройство, можно избавиться от неприятного запаха в помещении своего дома.

Еще один важный момент, о котором следует знать: если стояк располагается в неотапливаемом помещении, то необходимо выполнить работы по его утеплению. Специальный выпуск необходимо применять для соединения стояка с наружной канализацией. Его диаметр должен быть меньше, чем у трубы на стояке.

Установку выпуска к стояку в направлении движения загрязненных вод следует выполнять под углом 90 градусов. Кроме этого, необходимо использовать два отвода 135 градусов для соединения стояков. Если возникла необходимость в еще одном дополнительном стояке, тогда используют косой тройник с углом 45 градусов. А кроме этого устанавливают дополнительный отвод.

Устроить автономную систему канализации в домовладении гораздо проще, если есть один стояк и одна труба коллектора. При прокладке наружной канализации лучше всего использовать полипропиленовые трубы 150 мм.

Особенности участка

Канализация частного дома делится на два участка:

• внутренний. Это горизонтальная разводка, к которой присоединяют выпускные патрубки сантехники. Она соединяется с вертикальным трубопроводом — стояком;
• наружный. Он состоит из приемных резервуаров, смотровых колодцев и соединительных трубопроводов. Особенностью наружного участка является подземное размещение всех элементов.

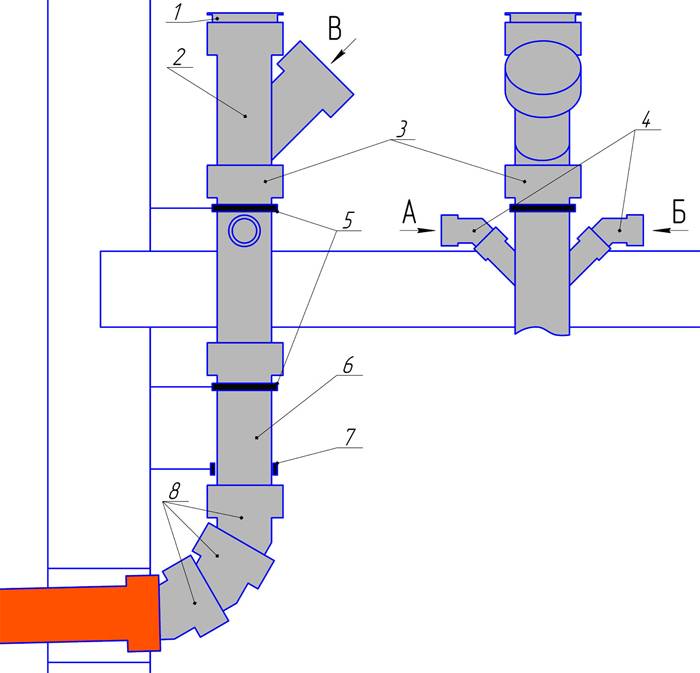

Вывод канализации — это участок, соединяющий внутреннюю и наружную части системы. К нему относят все элементы, расположенные от точки прохода стояка сквозь перекрытие до участка ввода в первый колодец. Если приемный резервуар — выгребная яма, то длина трубопровода от фундамента до емкости будет довольно большой — по правилам, она не должна быть меньше 10 м (по другим нормам — не менее 5 м). Вывод канализации из частного дома в выгребную яму напрямую делают только в случае близкого расположения резервуара к фундаменту. Большее расстояние потребует установки промежуточного смотрового колодца для выполнения чистки или ремонтных работ. Выводить трубы рекомендуется на стадии завершения сборки фундамента, пока пазухи не засыпаны грунтом. Таким образом можно сразу выполнить все земляные работы и приступать к оформлению участка, посадкам растений или постройке хозяйственных помещений.

Требования к участку вывода

Вывод канализации из частного дома должен соответствовать следующим требованиям:

• высота точки прохода сквозь фундамент должна обеспечить нормативный уклон трубы;
• на переходе с вертикальной части системы в горизонтальную запрещается устанавливать один переходник под 90°. Надо использовать несколько элементов под 135°, чтобы обеспечить плавный переход;
• прокладка канала производится через специальную металлическую гильзу;
• отверстие в фундаменте проходят строго горизонтально. Это означает, что все фитинги должны быть расположены с внутренней стороны ленты;
• начиная от участка прохода сквозь перекрытие и до точки входа в колодец на поверхность трубы должен быть установлен утеплитель.

Как правило, для наружной части системы используют каналы диаметром 110 или 150 мм. Перед тем, как вывести канализационную трубу из дома, надо подсчитать расстояние до первого приемного резервуара и определить высоту точки прохода сквозь фундамент. Высота точек должна обеспечить нормативный уклон линии, иначе система не сможет нормально работать. Постоянно будут возникать засоры, или жидкость пойдет в обратную сторону.

Иногда встречаются рекомендации, как вывести канализацию из дома под фундаментом. Такой способ подойдет только для домов с мелкозаглубленными основаниями. Если глубина погружения превышает уровень промерзания грунта, придется копать глубокую траншею. Систему укладывают на 40 см ниже уровня промерзания, который для московской области составляет 1,4 м. В других регионах глубина доходит до 2,5 м. Если учесть уклон канализации, то участок ввода в приемный резервуар будет находиться на значительной глубине, что редко бывает достижимо. Помешают грунтовые воды, появится опасность ослабить фундамент, и т.п.

Чаще всего делают вывод канализации из дома сквозь бетонную ленту. Этот способ позволяет уменьшить объем земляных работ, а также снижает влияние грунтовых вод. Если проект дома составлен правильно, соответствующее отверстие будет заложено на стадии отливки основания. В других случаях приходится сверлить проход с помощью специального инструмента.

Этапы строительства септика из бетонных колец

Монтаж очистного сооружения их цилиндрических заготовок проходит по стандартной схеме. Процесс упрощается за счет большого размера деталей, однако по этой же причине возникает сложность – обязательная аренда строительной техники и участие бригады рабочих.

Для возведения септика потребуется 2 комплекта деталей, так как он будет состоять из двух резервуаров. Функция первого – накопительная, второго – фильтрующая.

Сооружение септика из бетонных колец производится в несколько стандартных этапов:

Подготовка котлована по размерам сооружения

В месте, указанном в проекте, с помощью подручного инструмента (лопаты), лебедки или мини-экскаватора вырывают яму глубиной в 2-3 кольца + горловина. К высоте конструкции в сборе прибавляют 30-40 см на устройство основания: 15-20 см песка + 15-20 см гравия (щебня, речной гальки). Дренажный слой служит надежной основой и фильтрующей «подушкой».

Длина ямы должна быть такой, чтобы в нее помещались два резервуара, соединенные коротким переливом.

Песчаный грунт на участке строительства котлована может вызвать проблемы в виде осыпания стенок. Если возможности укрепить стенки не существует, лучше вырыть широкую яму, а после монтажа и гидроизоляции септика заполнить ее более тяжелым грунтом с содержанием глины

Грунт не стоит вывозить с участка – он пригодится для обратной засыпки. Остатки можно будет использовать для формирования ландшафтных объектов, например, клумб.

Установка бетонных заготовок

Кольца из бетона монтируют одно на другое, закрепляя на стыках скобами и герметизируя специальными прокладками. Производители упростили установку нижнего кольца накопительной емкости – придумали деталь с глухим дном, которая не требует дополнительного утяжеления.

На нее ставят еще одну-две детали, закрывают перекрытием с отверстием, сверху водружают горловину и оборудуют технический люк с крышкой.

Точно так же оборудуют и вторую камеру, но вместо глухой нижней детали используют обычное кольцо. Для фильтрующего колодца дренажного слоя мало – необходимо сделать плотный фильтр толщиной не менее 50 см

Сейчас нет необходимости в каких-то индивидуальных расчетах. Размеры заготовок стандартны, и у производителя всегда можно узнать, на какой объем стоков рассчитана выбранная комбинация элементов.

Мероприятия по устройству гидроизоляции

Бетонный септик из отдельных деталей обязательно нужно покрыть гидроизоляцией. На практике применяют два способа: нанесение защитного материала с обеих сторон или нанесение гидроизоляции с наружной стороны, а с внутренней – лишь отделка швов.

Один из вариантов защиты, которая подходит для объектов, зарытых в землю. На пористый бетон наносят слой битумной гидроизоляции, после чего стенки деталей становятся более прочными и водонепроницаемыми

Есть современные глубоко проникающие материалы, превосходящие слой битума по техническим характеристикам (например, Пенетрон), но они обходятся дороже.

Подключение к трубам и тестирование

Полностью смонтированное сооружение соединяют в единое целое и подключают к трубе, ведущей из дома. Для этого в бетонных заготовках проделывают отверстия для перелива – короткого отрезка трубы, затем такое же отверстие – для входа канализационной магистрали. Все элементы герметично соединяют и покрывают гидроизоляцией. Выводят вентиляционный стояк.

Для проверки работоспособности и герметичности конструкции первую емкость заполняют водой. Затем, когда в накопитель попадут первые стоки, можно использовать биоактиватор, чтобы процесс переработки отходов сделать более эффективным.

Основные проблемы компоновки и проектирования

«Умный» септик позаботится о сохранности флоры и фауны участка На этапе проектирования важно учитывать следующие моменты:

Пиковую нагрузку на канализацию, или так называемый «залповый сброс»

Обычно во внимание берётся утренняя и вечерняя нагрузка на сети. Этот показатель напрямую зависит от количества сливов и сантехнических приборов в доме или на этаже.

Как вода подаётся в дом – централизованный источник, колодец или скважина.

Принцип удаления очищенных сточных вод

Их можно удалять в почву либо водоём. В обоих случаях необходимо учитывать санитарные нормы. Если в первом варианте важнейшим показателем является объём воды, то во втором – не только масса, но и качество её очистки.

Материал для септика. Это может быть как самостоятельно созданная конструкция из кирпича, цемента или металла, так и покупные варианты очистных ёмкостей из полипропилена или полиэтилена. От выбора материала зависит очень многое: срок службы очистных, простота и удобство их обслуживания, вариант монтажа системы и в конечном итоге финальная сумма, которую придётся потратить.

Дополнительное оборудование: возможность электронного контроля, насосная система и всевозможные датчики.

Топологию участка: рельеф местности, направление уклона, близость водоёмов и наличие потенциальных мест сброса очищенных канализационных вод.

Качество и состав грунта: его тип и глубину промерзания, близость грунтовых вод.

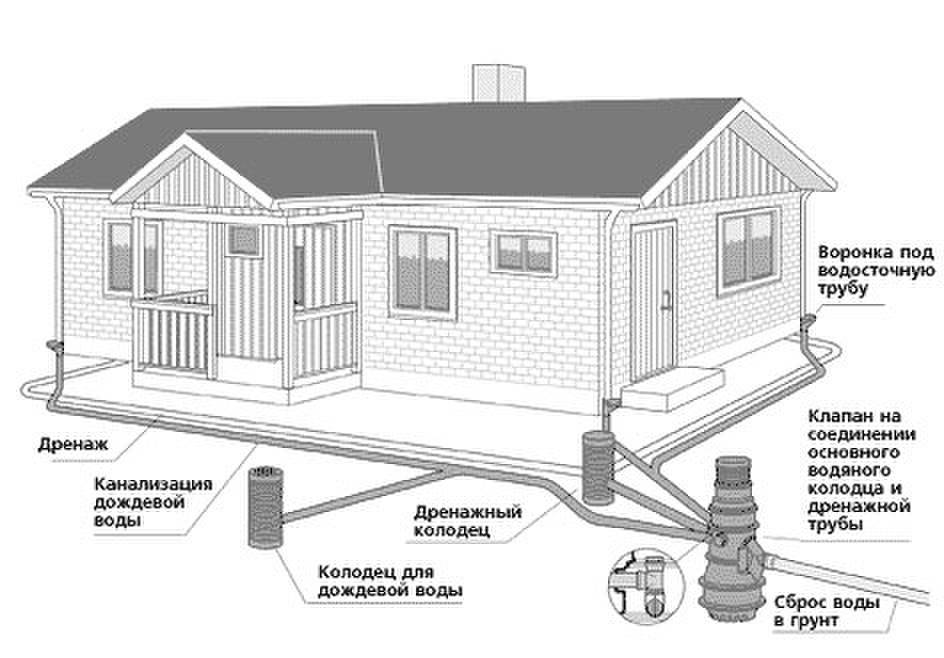

Совмещенная или отдельная

Часто в частном доме необходимо делать сразу три системы водоотведения:

• канализационную;
• дренажную;
• ливневую.

Часто они идут параллельно или расположены недалеко друг от друга. Естественно, возникает желание сэкономить и совместить ливневку с какой-нибудь другой. В частности — использовать уже имеющийся колодец. Сразу надо сказать, что лучше этого не делать. Почему? Во время ливня вода прибывает с очень большой скоростью. В среднем — от 10 кубов в час (может и больше). При такой скорости поступления воды,  колодец заполняется  очень быстро. Бывает что и переполняется.

Если сброс идет в канализационный колодец, вода начинает поступать в трубы канализации. Подняться выше уровня грунта она не поднимется, но и спустить ничего вы не сможете — все будет стоять в сантехнике. После понижения уровня воды внутри остается мусор. Он мешает нормальной работе канализации, приходится ее чистить. Не самое приятное занятие.

Одновременная прокладка всех систем на участке — главное- не запутаться

Если сброс идет в дренажный колодец, дело обстоит еще хуже. Во время ливня вода под большим напором поступает в систему. Она заполняет трубы, затем выливается под фундамент, подмывая его. Последствия вы можете себе представить. Есть еще не столь очевидные вещи. Например, заиливание дренажных труб. Почистить их нереально, приходится менять. А это — большие расходы и очень много работы.

Итак из всего сказанного можно сделать вывод. Первый — ливневая канализация в частном доме должна иметь собственный колодец. Второй — желательно чтобы он был большого размера. Это если не повезло иметь под боком пруд, озеро или речку.

Как сделать схему канализации для частного дома?

Любая схема канализации делится на две части:

• Внутренние сети. К ней относятся трубопровод внутри дома и все сантехнические устройства;
• Наружные сети. К ним относятся колодец, очистные сооружения и трубопровод за пределами дома.

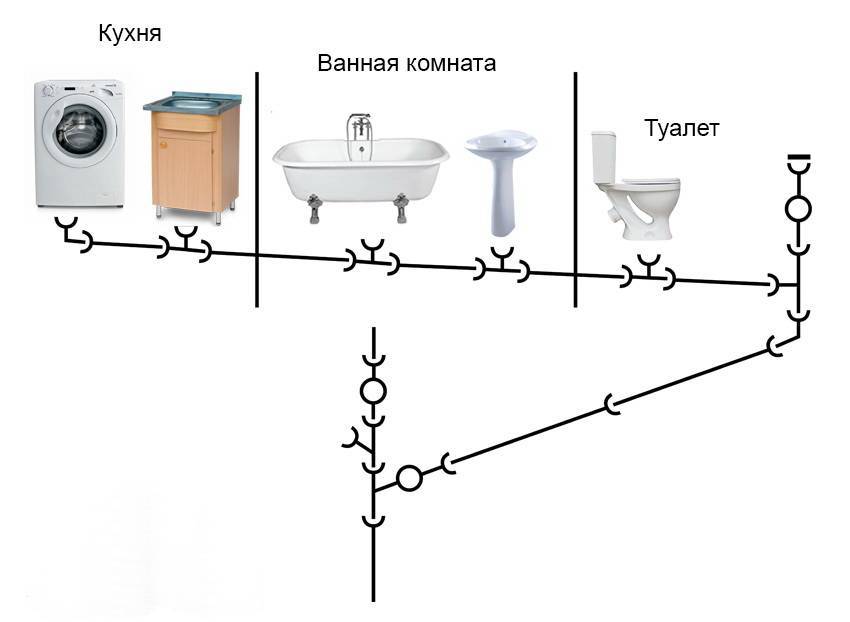

Для составления схемы канализации небольшого частного дома можно обратиться к специалистам. Составить схему канализации для одно-двух этажного дома несложно самому, нужно только знать основные моменты. При составлении схемы нужно брать за основу расположение основной собирающей трубы и стояка. От них осуществляется разводка канализационных труб.

Для составления схемы канализации в частном доме нужно:

1. Составить план вашего дома в масштабе.
2. Определить места расположения стояков.
3. Изобразить на плане сантехнические приборы, учитывая способы их подключения.
4. Нарисуйте все трубы, соединяющие сантехнические приборы со стояком.
5. Все эти мероприятия проводятся отдельно для каждого этажа.
6. Определите параметры фановой трубы и стояка.
7. Суммируйте всю длину труб с учётом выпуска.
8. Составьте схему наружных сетей канализации.

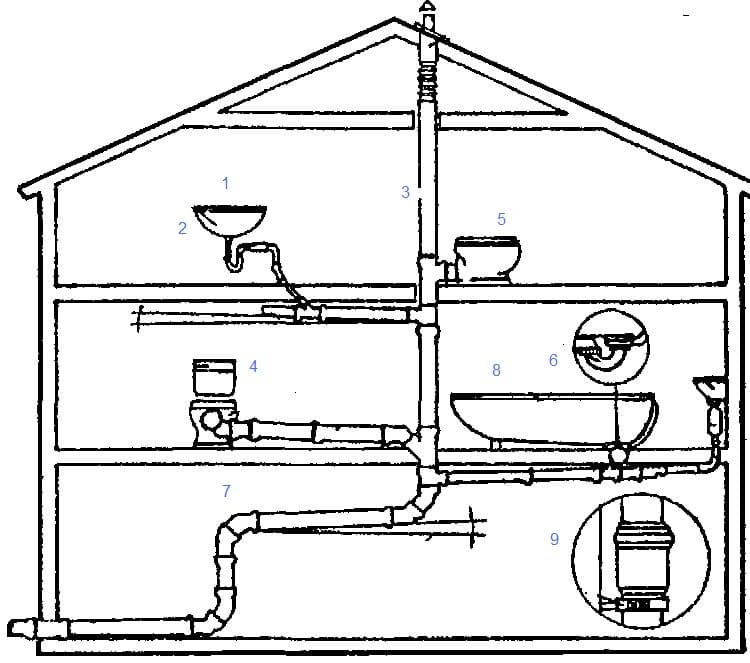

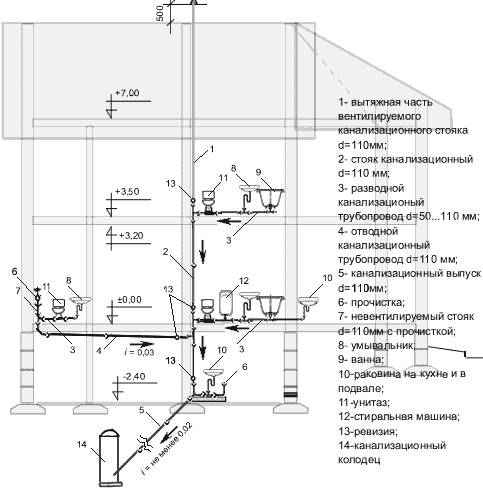

Примерная схема канализации в частном двухэтажном доме выглядит так:

Схема разводки канализации в частном загородном доме

При этом труба под номером 5 под уклоном уходит в септик или выгребную яму.

Что нужно учитывать, разрабатывая схему

Для разных типов жилых сооружений подходят разные типы канализации. Для дач с небольшими домами применяют простую систему, которая состоит из стояка с трубой из туалета с ванной. Дома в несколько этажей имеют канализацию в виде множества трубопроводов, подведенных к одному либо двум стоякам. Схемы для каждого дома будут иметь отличия.

Чтобы определить особенности канализации в определенном случае, необходимо знать ответы по следующим пунктам:

1. Какой тип очистного сооружения лучше всего оборудовать.
2. Возможно ли присоединиться к центральной канализационной магистрали.
3. Какой объем стоковой жидкости будет перерабатывать очистная конструкция за день.
4. Какой тип канализации будет обустраиваться по времени использования: сезонный либо постоянный.
5. Тип теплоизоляции для труб.
6. Трубопровод из какого материала необходимо установить в доме.
7. Какой вид вывода стоков планируется: с помощью самотечной организации либо при помощи насоса.

Дополнительные вопросы обязательно появятся при составлении схемы, когда встанет выбор типа разводки либо материала для ее обустройства.

Наружные трубы тоже прокладывают с углом наклона по направлению от здания к сливной яме либо станции биологической очистки.

1. Диаметр используемых труб должен соответствовать объему передвигаемых стоков.
2. Во время укладки труб придерживаются принципа последовательного соединения.
3. Необходимо продумать схему таким образом, чтобы было, как можно меньше поворотов и острых углов.
4. Продумывают систему вентиляции.
5. Определяют заранее места под ревизионные люки.
6. Выбирают материал для теплоизоляции труб, проложенных в холодных участках.

При прокладке длинного трубопровода угол наклона выдерживают с помощью специального циркуляционного насоса.

Биотуалет — альтернатива канализации

Биотуалет используют как отдельный накопитель отходов. Чаще всего его устанавливают на дачных участках, где маленький объем стоков, и собственники не хотят делать канализацию в любом исполнении — автономную станцию, септик, накопитель и даже выгребную яму.

Есть три типа биотуалета: торфяной, химический и электрический.

Торфяные биотуалеты

Они снабжены природным торфом. Когда торф соединяется с отходами, образуется компост. Его можно использовать как удобрение на участке. Чтобы внутри кабинки туалета не было неприятного запаха, делают вытяжку.

Химические биотуалеты

Для таких туалетов используют реагенты, которые разлагают продукты жизнедеятельности. Сам туалет состоит из двух корпусов. Нижнюю часть периодически очищают. Как часто это нужно делать, зависит от того, какая вместительность у резервуара и как часто туалет используют.

Электрические биотуалеты

Они самые современные и удобные в использовании. В составе конструкции есть вентилятор и компрессор. Отходы в электрическом туалете перерабатываются до состояния порошка и после этого удаляются. Недостаток конструкции — дополнительные затраты на оплату электроэнергии.

Сооружение внутренних сетей: видео

https://www.youtube.com/watch?feature=player_embedded&v=G1J_gzpJZM8

Основной элемент внутренних канализационных сетей – вертикальный стояк. К нему от сантехнических приборов вода подходит самотеком. От стояка по горизонтально расположенным коммуникациям большего диаметра стоки выходят в наружную сеть и попадают в очистное сооружение. Планировка домов нередко составляется с учетом требований к канализации, кухни и санузлы располагаются максимально близко к стояку.

Сантехника подсоединяется к системе канализации посредством U-образного сифона, на дне которого неизменно остается небольшое количество воды, такой барьер (гидрозатвор) задерживает зловонные запахи. Часто гигиенические приборы поступают в продажу, уже укомплектованы сифоном, в унитазах он всегда встроенный.

Любая горизонтальная труба внутренних сетей обязательно должна находиться под уклоном, по направлению от гигиенических приборов к стояку, но не более чем на 0,15 %. Если трубу необходимо повернуть, то сделать это нужно плавно, используют одно или несколько колен, в зависимости от угла поворота.

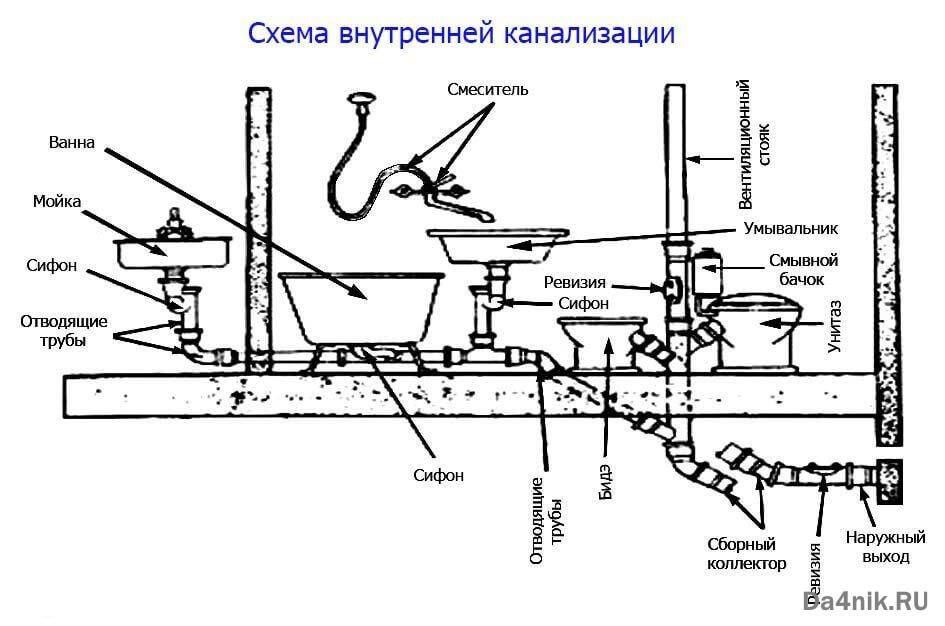

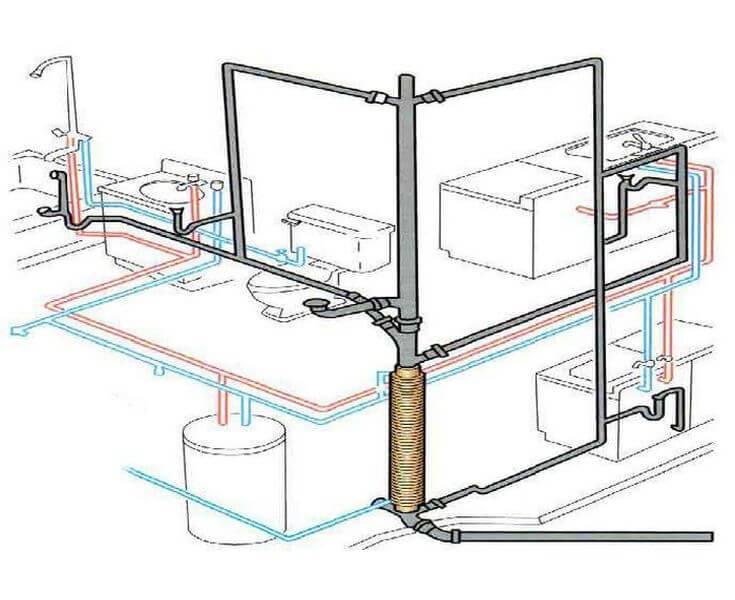

внутренняя канализация

Унитаз к стояку всегда подключают отдельно, при этом другая сантехника обязательно подсоединяется выше, это препятствует выходу через ее сливы стоков с нечистотами. Также стоит учесть, что на участке между стояком и унитазом не должно быть подсоединено других санитарных приборов. Канализационный стояк, если он будет скрыт под отделкой, обязательно снабжают ревизионным люком.

Монтаж

Для работы обязательно нужен ассистент. Работа проходит с полипропиленовыми трубами. Их диаметры 5 и 10 см. Другие необходимые вещи: ревизии, тройники и колена, а также гильзы, хомуты для крепежа данных труб, резиновые манжеты, клей.

Гильзы ставятся на те участки, где система пересекает стены либо перекрытие. На участки соединения накладываются резиновые манжеты. И там делается мощная изоляция с помощью сантехнического герметика.

Укладка труб идёт с некоторым уклоном. Это требования СНиП. Для данного случая уклон – 2–3%. Его во многом определяет диаметр трубы. Процент здесь – это наклон в расчёте см/ 1 погон. метр. Для труб с более скромным диаметром уклон – 3%. Только соблюдая это правило, можно качественно смонтировать работающую внутреннюю канализацию.

И также недопустим уклон меньше 2% и больше 3%. При первом раскладе твердые элементы останутся на стенках труб, образуется засор. При втором – потоки стока в этих трубах наберут слишком большую скорость, и сточные воды поделятся на фракции, а твердые элементы осядут.

Для соединения таких труб применяется клей или резиновые уплотнители.

К сведению: для работы понадобятся также паяльник и перфоратор.

Работа стартует с выпуска – участка, где сходятся внутренняя и внешняя канализации. При таком начале вы не допустите несоответствия этих систем. Монтаж выпуска идёт через фундамент. Если он проводится на глубине, уступающей глубине промерзания грунта в вашей местности, то труба обязательно теплоизолируется. Иначе выпуска закоченеет, и канализация сможет работать только в тёплое время.

Если в фундаменте нет отверстия для выпуска, надо его устроить.

Требующийся диаметр гильзы – 13 см. Гильза выходит с каждой стороны основания хотя бы на 15 см. Отверстие и монтаж гильзы идёт с уклоном 2% для внешней канализации, следующей к септику. Диаметр выпуска обязательно совпадает с диаметром стояка.

Лучшая позиция для стояка – санузел. Так выпускной отдел для устранения стоков из унитаза устроится короткий. Здесь действует следующая тенденция: чем значительнее диаметр выпускного отдела и сантех. устройства, тем ближе его позиция к стояку.

Метод прокладки – дело личное. Можете сделать прокладку в коробах, в стенах, можете работать по открытому способу. Для монтажа труб со стояком используются косые тройники. Если в вашей схеме присутствует точка, где сходятся выпуски от душевой, ванной и раковины, то там нужен монтаж коллекторной трубы. Её диаметр – 10 см.

Чтобы защитить дом от противных запахов, установите гидрозатворы. Ревизию необходимо монтировать на каждый стояк. Каждый поворот канализации должен заканчиваться прочисткой. Так, при засорах канализации, её будет легче прочищать.

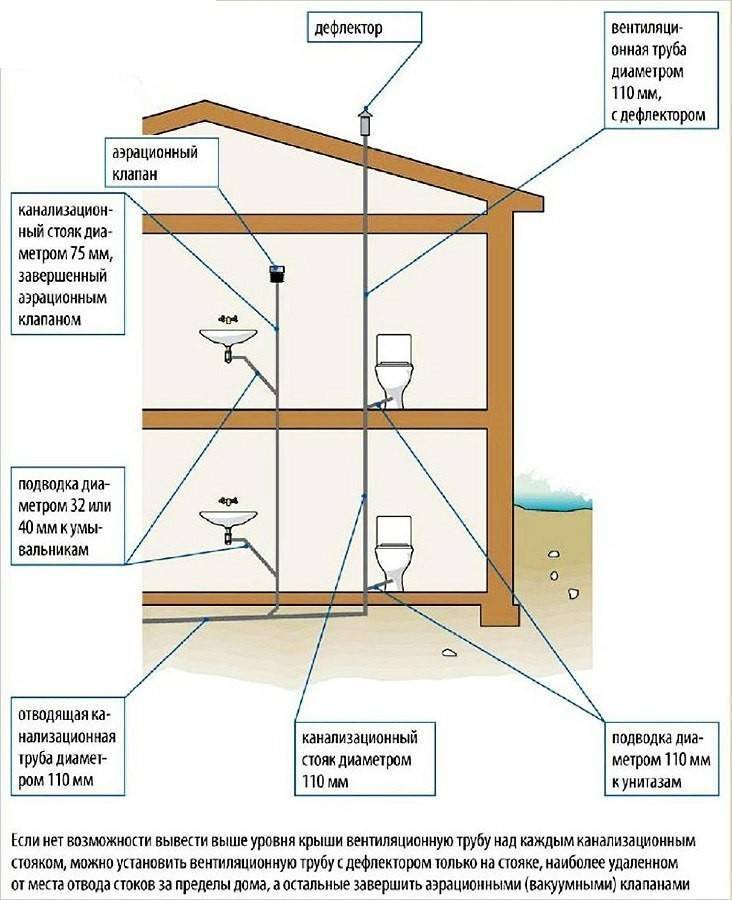

Стояк продолжается наверх уже в виде фановой трубы. Сначала в точке её монтажа ставится ревизия. После чего эта труба выводится на крышу. Не допускается её совмещение с домашней вентиляцией.

Выход обязательно превосходит конёк крыши, минимум на 70 см от кровли и на дистанции 4 м от окон. Вентиляция, дымоход и сама фановая труба должны отличаться по высоте расположения.

Смонтировав внутреннюю канализацию, её нужно основательно пролить чистой водой. Так тестируется герметичность всех соединений.

Очистка сточных вод септиком

Если подсоединение к централизованной канализационной системе невозможно или нецелесообразно, в качестве альтернативы часто выбирается септик. Это локальное очистное сооружение, действующее по принципу накопления сточных вод и пропускания их через систему очистки. Такие устройства имеют две и более камер, причем чем больше число камер, тем более тщательной и глубокой очистки удается добиться.

Отсеки септика отделены друг от друга стенками. Между ними под
уклоном располагаются патрубки, по которым сточные воды переходят из одной
камеры в другую. Жидкость по канализационной трубе вводится в первый отсек,
очищается и выводится на фильтрационные поля либо, при тщательной очистке –
непосредственно в почву.

Фильтрационные поля

Процесс очистки

Работа септика основана на сочетании этапов гравитационного
отстаивания и биологической очистки. В процессе первичной фильтрации поступившие
в первую камеру септика отходы очищаются от крупных фракций, которые опускаются
на дно резервуара. Легкие включения отфильтровываются и поступают во вторую
камеру. В первой камере происходит разложение отходов на составляющие
(биомассу, воду и двуокись углерода). Осадок скапливается на дне отсека, и
периодически требуется его удалять.

Работа второй камеры обеспечивает дальнейшую очистку воды.
Очищенная здесь жидкость может направляться далее в бочку и использоваться для
полива. В ином случае предусматривается дополнительная грунтовая доочистка
воды.

Станция био-очистки

Отдельный вид септиков – станция био-очистки, действующая
благодаря работе микроорганизмов. Здесь также работают несколько отдельных очистных
секций. Так же, как и при работе вышеописанного аналога, первая секция
используется в качестве отстойника. Находящиеся здесь анаэробные бактерии
перерабатывают биологические отходы с образованием ила.

Вторая камера функционирует с применением аэробных бактерий,
которые разлагают поступающую жидкость на органические и неорганические
соединения при условии поступления кислорода. Для работы такого устройства
необходим специальный аэратор, что обусловливает энергозависимость подобной
биостанции. В третьей секции происходит более глубокая очистка.

Станция био-очистки

Нормативно-правовая база РФ

Монтаж вентиляционных систем обязателен вне зависимости от типа используемого отопительного оборудования (п.9.38 СНБ 4.03.01-98). Установка отопительного и вентиляционного оборудования производится под надзором представителей газовых служб.

Если при пусковых испытаниях будут выявлены недочеты системы вентиляции и технические несоответствия проектной документации, во вводе в эксплуатацию системы отопления будет отказано.

В задачи инспектора газовой службы входит визуальный осмотр оборудования, проверка функций безопасности, управления и произведение контрольных замеров окиси углерода. При необходимости собственник помещения может потребовать у инспектора предоставить сертификаты-разрешения на работу с анемометром или СРО

Вентиляция обеспечивает постоянный интенсивный приток свежего воздуха. Функционирование вытяжных систем регламентируется рядом нормативных актов.

Законодательные акты и ГОСТы

Нормативно-правовая база, касающаяся вентиляции и кондиционирования газового оборудовании, достаточно обширна. К этим НПА относятся:

• ФЗ №384;
• Постановление Правительства №1521 об обеспечении на обязательной основе соблюдения 384-ФЗ;
• Постановление Правительства №87;
• Постановление Правительства №410 о мерах безопасности по содержанию газового оборудования;
• СНиП (II-35-76, 2.04-05);
• СанПиН 2.2.4.548-96. 2.2.4;
• Стандарты и рекомендации АВОК в области вентиляции и т.д.

Но законодательные акты могут меняться, поэтому при монтаже вентиляционного оборудования для обустройства газовой котельной следует отслеживать их последние редакции в официальных источниках.

Все стандарты и нормативы, которые будут применяться при проверке вентиляционного оборудования, можно уточнить в газовой службе своего населенного пункта

Также все вентилируемые системы в помещениях с котельным оборудованием должны соответствовать следующим ГОСТам и СП:

• ГОСТ 30434-96;
• ГОСТ 30528-97;
• ГОСТ Р ЕН 12238-2012;
• ГОСТ Р ЕН 13779-2007 о кондиционировании и вентиляции в нежилых зданиях;
• ГОСТ 30494-2011о микроклимате в жилых и общественных постройках;
• СП 7.13130.2013 о требованиях при обеспечении противопожарной безопасности;
• ГОСТ 32548-2013 (межгосударственный стандарт);
• СП 60.13330.2012 (относится к СНиП 41-01-2003) и т.д.

На основании этих нормативных актов должна составляться проектная документация. Чтобы она не противоречила официальным требованиям и стандартам, необходимо на этапе разработки проекта провести тепловые расчеты и вычислить основные параметры вытяжной системы.

Сертификация вентиляционного оборудования

При покупке устройств вытяжки и поставки свежего воздуха следует проверить их документы. На вентиляционное оборудование, реализуемое на территории РФ, в обязательном порядке оформляется декларация соответствия.

Этот документ подтверждает то, что устройства соответствуют всем актуальным требованиям Таможенного Союза, изложенным в следующих технических регламентах:

• ТР ТС 004/2011 о применяемом низковольтном оборудовании и безопасности его эксплуатации;
• ТР ТС 020/2011об электромагнитной совместимости используемой аппаратуры;
• ТР ТС 010/2012 о безопасности машин и оборудования.

Это декларирование продукции является обязательным, но помимо него производитель или импортер вентиляционного оборудование может пройти официальную процедуру добровольной сертификации на соответствие стандартам ГОСТ. Наличие такого сертификата, полученного на добровольной основе, свидетельствует о высоком качестве продукции и надежности производителя.

Добровольный сертификат соответствия на воздуховоды можно запросить при покупке вентиляционного оборудования для газовой котельной. В нем указываются все технические характеристики продукции

Но добровольная сертификация требует дополнительных капиталовложений, поэтому на ней нередко экономят. В соответствие с ФЗ №313 и Постановлениями Правительства №982 и №148 обязательная сертификация вентиляционного оборудования упразднена.

Цены на устройство канализации частного дома под ключ

Обычно стоимость монтажа под ключ составляет примерно 15% от стоимости приобретения материалов. Рассмотрим пример сметы под ключ для проведения монтажных работ канализационной системы.

Стоимость подключения канализационной системы под ключ. Примерная смета

Если вы будете следовать нашим рекомендациям, то существенно снизите риск возникновения ЧП и других нештатных ситуаций, связанных с засором, промерзанием канализационных труб, лишним шумом в квартире или неприятным запахом в санитарных зонах. И вопросов, как в частном доме провести канализацию, у вас больше не возникнет.

Советы по обустройству

После состыковки всех сегментов канализационной конструкции приступают к утеплению трубопровода. Теплоизоляция необходима в тех случаях, когда глубина прокладки труб находится на отметке промерзания грунта во время зимних морозов.

После окончания монтажа внешней канализационной магистрали необходимо засыпать траншею с обязательной проверкой уклона трубопровода, поскольку в процессе соединения данный параметр мог измениться.

Если при засыпке планируется использовать грунт, собравшийся во время рытья канавы, его нужно измельчить, чтобы избавиться от крупных комьев.

При отсутствии знаний, как правильно проложить канализацию в частном доме, некоторые домашние умельцы уделяют этому вопросу недостаточно внимания. А ведь обустройство канализационной системы должно производиться с соблюдением ряда требований.

Основное из них заключается в следующем: траншею заполнять землей нужно слоями, имеющими толщину около 5 сантиметров. Утрамбовывают почву только по бокам трубы, чтобы ее не деформировать и не повредить.

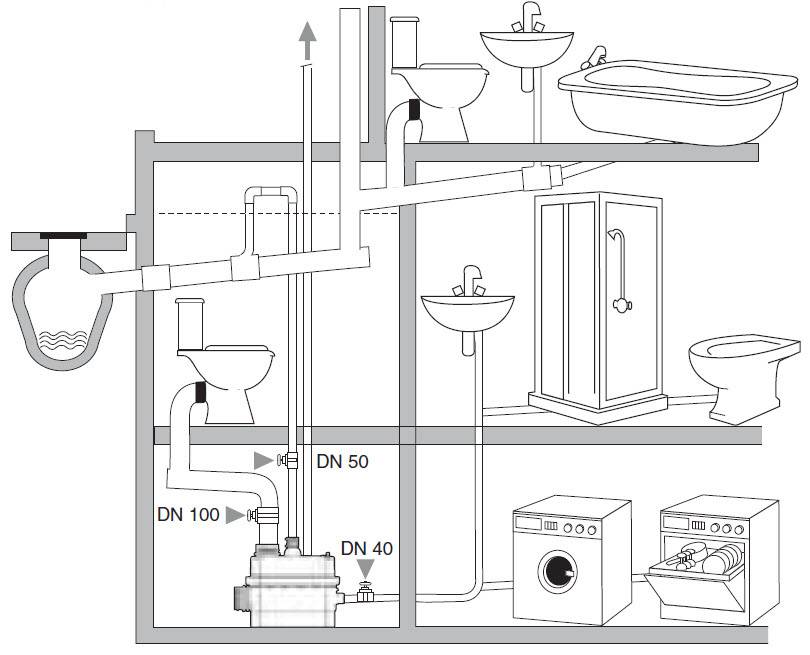

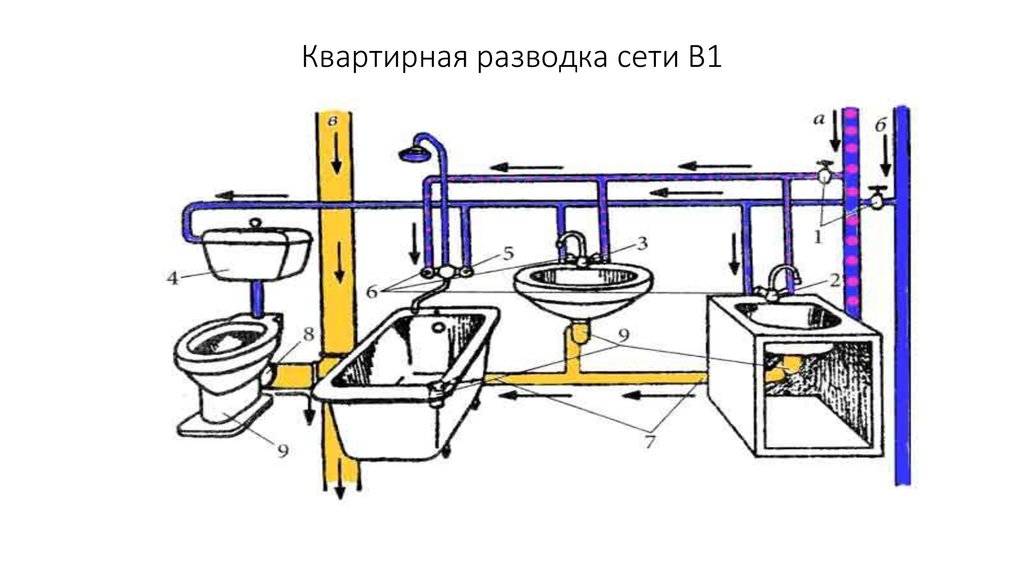

Подходы к прокладке труб для канализации в частном доме и в квартире одинаковы, поскольку стоки и нечистоты образуются в жилых и подсобных помещениях и только после этого выводятся наружу.

Поэтому при разводке канализационной системы в современном высотном доме и в загородном коттедже желательно придерживаться ряда требований:

• непременно соблюдать величину наклона трубопровода;
• минимизировать число изгибов и поворотов на протяжении всей магистрали.

Так как бытовая канализация создается по безнапорному типу, при сборке трубопроводов можно использовать самое простое раструбное соединение. Для его герметизации задействуют резиновые манжеты. Размещают этот элемент во внутреннем пазе раструба до начала процесса соединения.

Основное различие в обустройстве конструкции отведения стоков и нечистот в доме и в квартире заключается в том, что в первом случае имеется наружная часть системы, проложенная в земле, которая ведет к септику или к централизованной канализационной магистрали.

Выполнить вышеописанную работу можно самостоятельно. При условии соблюдения рекомендаций, данных профессионалами, надежность канализации получится высокой, а срок эксплуатации будет продолжительным.
