Современный канализационный колодец: варианты устройства и нюансы монтажа

Для чего нужны канализационные конструкции

Такое устройство имеет вид шахты выполненной в форме прямоугольника или цилиндра. На ее дне расположены каналы, через которые отводятся сточные воды.
Основное назначение – контроль над работой системы канализации и при необходимости осуществление ее ремонта. Верх шахты закрывает люк.Канализационные колодцы устройство и принцип использования подразделяют на такие типы:

• Устройства смотровые.
• Линейные.
• Сооружения перепадные, узловые и поворотные.
• Для контроля.

Как устроен смотровой колодец

Смотровые обустраивают для контроля и обслуживания на всей длине канализационного трубопровода. Согласно СНИП устройство канализационных колодцев имеющих до 150 мм диаметр труб внешней канализации должны устанавливаться через 35 метров, если диаметр 200 мм тогда на прямых участках это расстояние составляет 50 метров.
Изготавливают их из тех же материалов, что и в другие инженерные конструкции канализации: кирпич, железобетонные кольца. Это сооружение в виде круглой или прямоугольной шахты, на ее дне установлен открытого типа лоток, по которому стоки плавно перетекают из одной трубы в другую.
Всю подземную конструкцию нужно накрыть квадратной или круглой плитой, в ней установлен люк. Для удобства обслуживания, при больших диаметрах, на внутренней стенке сооружения вмонтированы металлические скобы.
Расстояние между элементами не должно быть больше 350 мм по вертикали. За скоростью протекания сточных вод позволяет наблюдать открытый лоток.
Он же упрощает процедуру чистки отрезка канализационной магистрали, когда в ней возникает засор. Большой популярностью пользуются такие, которые изготовлены из пластмассы.Эти изделия уже полностью готовы к монтажу узла. Если необходимо, составляющие можно поменять на детали и узлы нужной длины и конфигурации.
Смотровые устройства устанавливаются:

• На поворотах труб.
• В местах, где трубопроводы имеют ответвления.
• На уклонах и изменениях диаметров труб.
• Через определенные расстояния на прямых участках, что зависит от диаметра труб.

Как устроен перепадной колодец

На местности, имеющей сложный рельеф и во избежание ненужных уклонов канализационного трубопровода, выполняют устройство перепадного канализационного колодца. Данный вид сооружений предусмотрен лишь для прямых участков магистрали.
Эта конструкция представляет собой установленную вертикально трубу, в которую входят и выходят трубопроводы.

Особенности устройств:

• Они могут иметь внутренний или наружный перепад стоков.
• Материал для их изготовления берется самый разный: камень, кирпич, кольца из бетона, пластик.
• В случае засорения, для удобства прочистки, входящая труба соединена с крестовиной или вертикальной трубой. О дно гасится падающий поток, а затем он направляется дольше по нижележащей магистрали.
  На фото показаны внешний его вид и схема.

• Чтобы усилить эффективность гашения скорости поступающих сточных вод в конструкциях устраиваются ступени или специальные плоскости.
• При всем многообразии конструкций перепадного типа их основное назначение остается неизменным – изменение глубины заложения магистрали и уменьшение скорости канализационных стоков.

Особенности поворотного колодца

Выполняет такую же функцию, как и смотровое гидросооружение. Отличает его от прямоточного аналога наличие лотков в различных направлениях и место установки: это могут быть повороты на 90 градусов или другие углы направления канализационной трубы.

Канализационный колодец в качестве фильтрующего

Если дом расположен на песчаном или супесчаном грунте, при этом не производится более 1 м 3 /сутки жидких отходов, то хорошо подойдет фильтрующий колодец. Следует отметить, что фильрующие колоды устраиваются не только для системы канализации, но и для дренажа участка, в этом случае в него отводят лишнюю воду перфорированные трубы.

Материалом для фильтрующего колодца могут служить как кирпич и бутовый камень, так и бетон, и . Если фильтрующий колодец делается прямоугольной формы, то его размер должен составлять 2,8х2 м, при круглой форме диаметр делают от 1,5 до 2 метров. В обоих случаях глубина колодца должна быть 2,5 м. На фото фильтрующий колодец из перфорированных железобетонных колец.

На дне колодца должен быть установлен фильтр из щебня, гравия, котельного шлака и других подобных материалов. Высота такого фильтра составляет от 0,5 до 1 метра. Внутри стены колодцы покрываются цементным раствором. Наружные стены и основание фильтрующего колодца должны быть обсыпаны тем же материалом, который использован в качестве фильтра. На схеме внизу септик: фильтрующий колодец использован в дополнение к выгребной яме.

Последовательность работ при монтаже внутренней канализации

Монтаж канализационной системы внутри дома осуществляется в следующем порядке:

Во-первых, устанавливают стояки, выводя их концы на кровлю и в подвал. Они должны проходить в непосредственной близости от унитазов. В подвале их соединяют с наклонной трубой, выходящей наружу в емкость септика, а верхние концы оставляют открытыми или снабжают обратными клапанами.

Во-вторых, подводят к стояку подводы от унитазов. Они должны быть отдельными.

В-третьих, подсоединяют к стоякам подводки от других устройств выше входов унитазов.

В-четвертых, устанавливают на все приборы сифоны.

В-пятых, соединяют сифоны с подводками.

На этом можно считать монтаж внутренней системы канализации оконченным

Важно, чтобы все стыки были плотными, а все трубы жестко крепились к стенам или перекрытиям, а их расхождение было бы исключено

В заключение скажем, что правильно спроектированная и собранная канализация будет работать все положенное ей долгое время без серьезных проблем.

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Как сделать канализационный колодец для дома своими руками: Обзор- Устройство и виды +Видео

Обустраивая систему водопровода и канализации любого типа не обойтись без канализационных колодцев. Их оборудование предусмотрено даже при септике, на загородном участке. Колодец играет огромную роль при выполнении ремонта и профилактических работ, таких как промывание, откачка и чистка. При его отсутствии, Вы не сможете выявить участок засора и ликвидировать последствия. Устройство всех систем канализаций специальными конструкциями для контроля, ремонта, обслуживания или функциональных нужд требует СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения». Нормативы указывают где, сколько и какие колодцы ставить.Типовая структура колодца:

• люк-крышка;
• горловина;
• рабочая камера, высотой около 1,8 м;
• шахта, как правило, круглая, обустроенная лестницей;
• днище.

Виды колодцев

То, где и как должны устанавливаться колодцы канализационные СНИП регламентирует конкретно и точно

Учитывать Строительные Нормы и Правила важно и потому, что инспектирующие органы в обязательном порядке проверяют сооружения на соответствие требованиям, а в случае выявления нарушений могут вынести предписание о необходимости внесения изменения в устройство канализации, для чего потребуются дополнительные расходы, а время строительства значительно увеличится

Смотровые колодцы

Такие сооружения необходимы для любой канализационной системы вне зависимости от ее степени сложности. Колодцы обеспечивают возможность контроля работы системы и используются для ее технического обслуживания (ремонта, прочистки, промывки и пр.). В зависимости от того, где расположены смотровые сооружения, различают несколько их типов:

• линейные колодцы размещаются на прямых участках магистрали с определенным интервалом при значительной протяженности коммуникаций,
• поворотные колодцы монтируются в местах, где меняется направление движения стоков (для того, чтобы снизить гидравлическое сопротивление, следует избегать резкой смены «курса», необходимо соединять трубы под углом 90° и более),Поворотный смотровой колодец

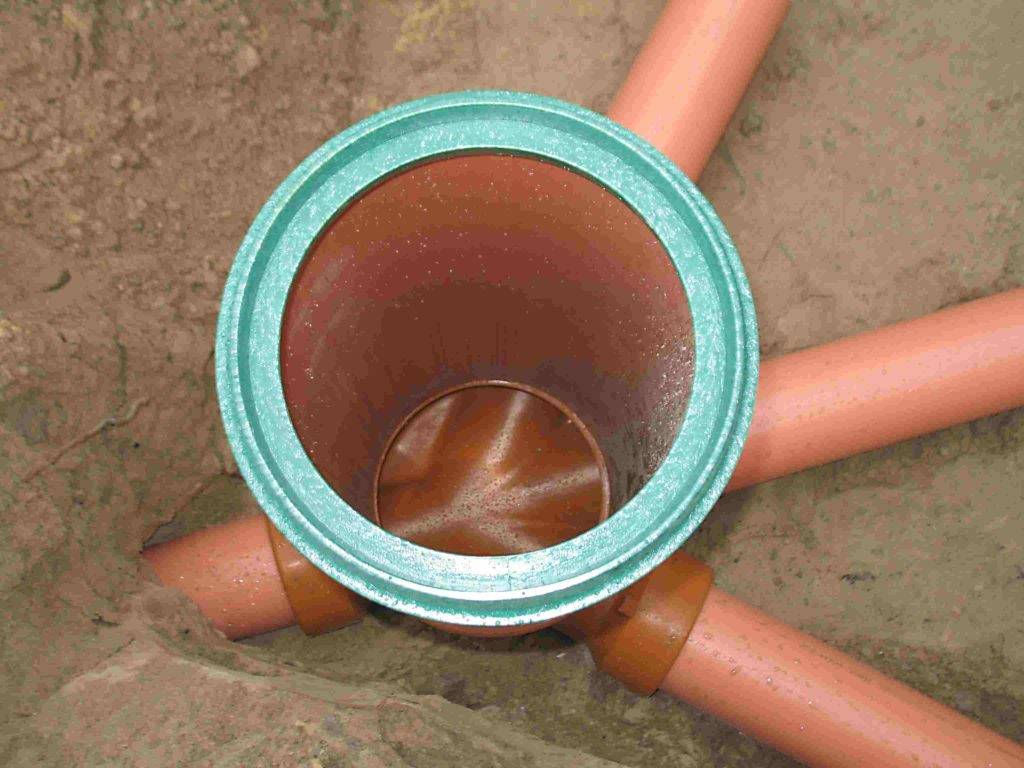

• узловые колодцы требуются в местах соединения отводящей трубы с несколькими подводящими (количество последних по действующим нормам не должно превышать 3),Конструкция канализационного колодца узлового типа
• контрольные колодцы устанавливаются при использовании централизованной канализационной системы и устанавливаются там, где локальная канализация соединяется с центральным трубопроводом.

Перепадные колодцы

Перепадные колодцы применяются для изменения скорости потока или глубины прокладки трубопроводов. Их используют также при необходимости обхода канализационной магистралью какого-либо препятствия (другого трубопровода и т.п.). В общем виде такие конструкции представляют собой вертикальную шахту (резервуар) с подводящей и отводящей трубами. В зависимости от назначения может потребоваться монтаж канализационных колодцев этого типа с дополнительными приспособлениями, например, со ступенями, гасящими скорость потока.

Пример перепадного полимерного колодца

Различают следующие типы перепадных колодцев:

• классическая конструкция колодца (поступление стоков через верхнюю трубу, отвод через нижнюю),
• модели колодцев с отбойно-сливными поверхностями стенок для снижения скорости потока,
• каналы со значительным уклоном, способные, напротив, «разогнать» поток, увеличить его скорость,
• сложные конструкции многоступенчатых перепадов.

Фильтрационные колодцы

Модели колодцев этого типа используются в системах канализации для обеспечения почвенной доочистки частично осветленных в септике стоков и отвода жидкой составляющей содержимого септика в грунт. Конструктивно фильтрационный колодец отличается от прочих отсутствием герметичного дна (вместо него выполняется засыпка гравием или другим фильтрующим материалом). Также возможны варианты колодцев с наличием отверстий в стенках резервуара. Через такие отверстия жидкость также уходит в почву, а для дополнительной ее очистки с наружной стороны колодца на этапе его установки также выполняется засыпка фильтрующего материала.

Фильтрующий канализационный колодец из бетонных колец с перфорацией

Накопительные колодцы

Принцип действия накопительного канализационного колодца такой же, как и у выгребной ямы – он является местом сбора стоков

При организации накопителя важно обеспечить его герметичность и предусмотреть возможность подъезда машины ассенизаторов для откачки содержимого

К чему может привести отсутствие колодца

Высокий уровень подземных вод приводит к очень печальным последствиям на участке. Основным признаком данного явления служит долго стоящая дождевая вода. Если подобное проявляется довольно часто, то следует немедленно применять меры.

Самым страшным последствием находящегося рядом с поверхностью уровня подземных вод может быть постепенное разрушение фундамента дома. Влага, особенно при частых перепадах температуры, губительно влияет на любые строения. Это приводит не только к повреждению бетона, но и к быстрому гниению деревянных конструкций. Вода, превращаясь в лёд, способна разрушить даже бетон или кирпичную кладку.

Переизбыток влаги также пагубно влияет и на урожай, так как способствует быстрому увеличению вредных бактерий и микроорганизмов. За большим количеством воды следует гниение плодовых деревьев и овощей.

Дренажная система позволяет устранить избыток влаги. Возможна установка нескольких колодцев, это поможет быстрее справиться с лишней водой.

Устройство канализационного колодца

Канализационные колодцы, обязательный атрибут наружной канализации, без них ее устройство невозможно. Они должны проходить по всей длине трубопровода, Их устройство и количество может незначительно различаться, в зависимости от типа и назначения сооружения, сложности и протяженности системы.

Сам процесс строительства такого устройства несложный, главное разобраться в различии типов сооружений, ведь самодельный септик или выгребная яма тоже являются колодцами, и соблюдать правила и требования. После этого, будет проще сделать эффективную и работающую без сбоев систему канализации для дома.

Виды канализационных колодцев

Факторы, по которым классифицируются ревизионные камеры:

• основная рабочая функция;
• место установки;
• материал конструкции.

По основной функции различают такие виды колодцев для канализации:

1. Линейный — монтируют на прямых участках без перепадов в горизонтальном расположении. В нем есть только 2 отверстия (входное и выходное), расположенные напротив по одной линии. Прямой канализационный трубопровод наименее подвержен возникновению аварий. Необходимость в смотровом колодце на нем возникает, если длина превышает 35 м.
2. Поворотный — устраивают в местах, где подземные коммуникации меняют направление. Эти участки наиболее часто подвергаются деформации, засорам. Вход и выход в колодец находятся на одном уровне, но под углом. По правилам поворот не должен превышать 90°.
3. Узловой — используют в месте соединения нескольких трубопроводов. У него самые большие размеры. Патрубков бывает разное количество в зависимости от назначения узлового соединения. Здесь может происходить разделение одного впуска на несколько рукавов или 2-3 потока собираются в 1.
4. Перепадный колодец отличается сложной конфигурацией. В нем трубы переходят на другой уровень. Вход расположен выше, выпуск — ниже.

Разновидности канализационных колодцев.

Различия в функциональности и конструкции несильно сказываются на устройстве — все виды колодцев имеют много общего.

Для изготовления используют различные материалы. На смену традиционному камню и кирпичу пришли железобетон, пластик, чугун, сталь.

Бетонные камеры можно сделать своими руками или воспользоваться стандартными деталями. Элементы готовых изделий устанавливаются, затем герметизируются.

Бетонный колодец хорошо противостоит давлению земли, но служит до 20 лет. Под постоянным воздействием сточных вод он постепенно разрушается.

Современная замена бетону — полимеры. Это прочные и герметичные гофрированные резервуары. Иногда используют отрезок пластиковой трубы большого диаметра. Чтобы она не деформировалась, защищают металлической сеткой.

Чугун долговечный, используют для смотровых колодцев многоэтажных домов. Применение для частной канализации затруднено сложностью монтажа из-за большого веса.

Размеры камер септика и их количество

Чтобы стоки эффективно очищались, они должны находится в септике не менее 3-х суток. Исходя из этого и определяют размеры камер.

Устройство септика из колец

Как определить объем септика

По нормативу минимальный объем камеры септика — трехкратный суточный расход воды. На одного человека считают 200-250 литров. Итого, если у вас в семье 4 человека, минимальный объем — 3 куба. Столько должны вмещать накопительные емкости, то есть первые две камеры. Третья — фильтрующая колонна — никоим образом к накопительным не относится, потому в расчет не берется.

Это речь шла о нормативах, которые действуют в России. В Европе минимальный объем септика 6 кубов. И многие считают, что такие размеры более «правильные». Стоки в больших объемах дольше находятся в накопительных емкостях, а, значит, очищаются лучше. При использовании родного норматива, в случае приезда гостей легко «перелить» норму. В результате в фильтрационной колонне окажутся неочищенные стоки, которые загрязнят ее и всю окружающую территорию. Устранение последствий — дорогостоящая и сложная процедура.

Даже если вы решите придерживаться российских норм, при наличии ванной, стиральной и посудомоечной машины, необходимо объем увеличить хотя-бы на размер залпового сброса всех этих устройств (ванная — 300 литров, стиральная и посудомоечная машина 50 и 20 литров, все вместе — будем считать 400 л или 0,4 куба).

В соответствии с рассчитанным объемом подбираются размеры колец и их количество. Диаметр бетонного кольца может быть от 80 до 200 см, иногда встречаются кольца диаметром 250 см. Высота — от 50 см до 1 м. В таблице ниже приведены размеры стандартных железобетонных колец, их маркировка, вес и объем. В колонке «размеры» указаны через дробь наружный диаметр, внутренний диаметр, высота. Все величины в миллиметрах.

Размеры стандартных бетонных колец и их объем

При расчетах учтите, что фактический объем колонны должен быть выше расчетного — стоки никогда полностью не заполняют, а поднимаются только до уровня установленных переливных труб. Вот до уровня этих труб и должно помещаться рассчитанное количество стоков.

Количество колонн

Накопительных камер в септике может быть и три (кроме фильтрующей колонны). Иногда такое устройство более практично — если требуется, например, установить шесть и более колец в каждой из колонн. Глубина котлована при таком раскладе получается большой. Удобнее/выгоднее сделать три колонны по четыре кольца.

Однокамерный септик из бетонных колец подходит для небольшого объема стоков

Может быть и обратный вариант — требуется малый объем септика. Такое случается на дачах периодического посещения с небольшим количеством обслуживающих ее дачников. В этом случае колонну можно собрать одну, разделив кольца внутри герметичной перегородкой. и сделав переливное отверстие на требуемом уровне.

Подготовка к монтажу

Схема расположения канализационного колодца на участке

Перед началом монтажа колодцев следует проложить канализационные трубы. Для этого рисуется подробная схема канализации, которая составляется исходя из существующих нормативных документов. В схеме должны быть учтены следующие моменты:

1. Необходимо четко определить место выхода канализационной трубы из цоколя/подвала строения. Это влияет на расположение объекта. При этом нельзя забывать, что к колодцу должны подъезжать илососы для откачки отходов.
2. Следует четко соблюдать требования СНиПа. Так интервал между 2 ямами не должен быть больше 15 м. Интервал считается до ближайшей ямы (в т.ч. и соседской). Интервал от ямы до строения должен быть в пределах от 3 до 12 м. Установка канализационных колодцев фильтрационного типа требует выдержать расстояние в 30 м до водопровода или водозаборника.
3. Участок канализационных труб от здания до колодца должен быть прямым и без перепадов по высоте. Если это не выполнить, то возможны засорения труб.

Схема установки накопительного колодца

При проектировании следует отдать предпочтение герметичным колодцам без возможности выброса стока в грунтовые воды. Это особо актуально, поскольку самостоятельно практически невозможно определить тип грунта и глубину протекания грунтовых вод.

Если выбран кирпичный или железобетонный колодец, то под него необходимо сделать фундамент, что существенно повышает стоимость выполнения строительных работ.

Кроме того, вырыть яму для фундамента и для установки самого колодца возможно только при помощи тяжелой техники (экскаватора).

Фундамент строится также под пластиковый колодец, однако он будет менее массивным. Для строительства фундамента под кирпич или железобетон применяют дикий камень или щебень. Любой материал следует закладывать с септиком. Фундамент должен иметь площадь минимум в 2 раза больше площади колодца. Толщина фундамента зависит от объема и материала колодца. Для колодца объемом 2,4 м3 необходимая толщина фундамента — 40 см. На фундамент устанавливают железобетонную плиту для устойчивости и недопущения перекосов.

Монтажные работы

Установка колодцев канализации выполняется в несколько этапов. Для примера можно рассмотреть сооружение из железобетонных колец.

Этап 1. Земляные работы.

Канализационный колодец из любого материала устанавливается в предварительно вырытый котлован. Его объем зависит от размеров сооружения. Небольшое углубление можно вырыть своими руками, котлован больших размеров роют экскаватором.

На этом же этапе готовят дно котлована. Для накопительного сооружения выполняют работы по следующей схеме:

• Насыпают слой щебня толщиной 15-20 см, хорошо утрамбовывают.
• Поверх подушки заливают бетонный раствор.

В случае с дренирующим дном цементным раствором заливают площадку по периметру обсадного кольца.

Этап 2. Сборка рабочей камеры.

Перед установкой в кольцах из железобетона делают отверстия. В них будут входить трубы, отводящие стоки канализации от бытовой техники и сантехнического оборудования.

Первое кольцо устанавливают с использованием бетона марки М100. В подготовленные отверстия вставляют канализационные трубы, заделывают образовавшиеся пустоты бетоном. Далее ставят обсадные кольца по очереди, заполняя щели цементным раствором.

Этап 3. Монтаж люка.

Люк – это одна из важных частей канализационного колодца. Через смотровое отверстие под люком откачивают нечистоты или осматривают внутренние трубы. Для монтажа люка выполняют следующие работы:

• После установки последнего обсадного кольца все сооружение накрывают железобетонной плитой. В ней предварительно делают смотровое отверстие.
• Кромки отверстия защищают от механических воздействий металлическим ободом.
• В отверстие устанавливают чугунный люк.

Этап 4. Прокладка сточной трубы.

Грамотная установка канализационных колодцев предполагает правильно расположенные сточные трубы:

• Отводящая труба заглублена не меньше 0,7 метра.
• Правильный уклон сточных труб составляет 2 см на 1 метр.
• Трубопровод, по которому стоки входят в колодец, должен располагаться выше отводящей трубы.

Этап 5. Герметизация сооружений.

Одним из критериев качественного выполнения монтажных работ можно назвать отсутствие неприятных запахов. Кроме того в герметичную конструкцию не проникают грунтовые воды, которые могут ускорить наполнение колодца нечистотами.

Герметизация накопителя выполняется по следующим правилам:

• Участки, подлежащие герметизации, очищают от грязи, пыли.
• Поверхность смачивают водой для повышения адгезии.
• Для гидроизоляции колодца канализации используют влагостойкие мастики.

Нюансы гидроизоляционных работ

Железобетонные инспекционные камеры нуждаются в надежной гидроизоляции. Попадание внутрь внешних вод происходит через ошибки в монтаже. Самое уязвимое место — швы между кольцами и стыки элементов.

Для гидроизоляции используют составы:

1. Битумно-полимерные — мастики и рулонные материалы. Применение последних требует разогревания горелкой до нужной температуры, наличия навыков.
2. Цементно-полимерные. Поверхность очищают, увлажняют, наносят шпателем 2-3 слоя состава.
3. Полимерные — рулонные мембраны, мастики. Обладают важным преимуществом перед другими материалами — сохраняется герметизация даже после небольшого смещения конструкции.

Основание камеры также изолируют. Работу лучше выполнять до установки колец. Бетонную плиту покрывают составом, после установки колец герметизируют нижние швы.

1.Колодец из железобетонных элементов

СНиП, регламентирующий создание канализационных сетей, в том числе – и колодцев на них, писался в те времена, когда о крупных конструкциях из полимеров, да еще и высокой прочности еще и не помышляли.

Очистка канализации также осуществлялась исключительно ручным методом – откуда и появлялись дяденьки в люках.

Их задача была в том, чтобы проталкивать проволоку с прочисткой в сторону засора, в то время как помощники наверху вращали второй ее конец.

Для того чтобы человек мог опуститься внутрь и работать, и предусмотрены были следующие стандарты: минимальный размер колодца допускался 700 мм.

Далее продолжала колодцы канализационные серия типоразмеров: 1000, 1250, 1500, 2000 мм. В коих стандартах они и выпускаются до сих пор.

В том же размере выпускаются и круглые плиты – основание и перекрытие с отверстием под люк (ф700 мм).

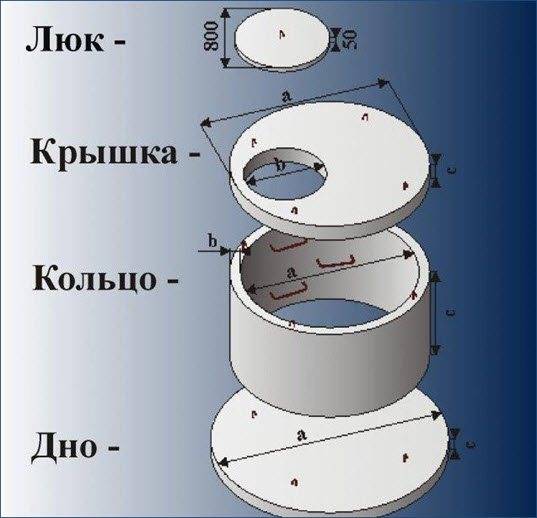

В итоге, стандартный железобетонный колодец состоит из следующих элементов:

• Круглое или прямоугольное основание
• Кольца
• Перекрытие с отверстием под люк
• Крышка люка (чугунная, в последнее время – бывает полимерная)

Круглая в плане форма была принята, так как она оптимально сопротивляется давлению окружающего грунта.

Стандартное и доборное железобетонные кольца

Поскольку заранее невозможно предугадать место использования, и кольца, и плиты основания выпускаются абсолютно ровными, лишь с закладными деталями (петлями) для монтажа.

В нижнем кольце при установке приходится пробивать отверстия в местах вхождения трубопроводов, а на плите – устраивать из бетона или цемента лоток соответствующей формы.

Используется такая конструкция и в смотровых колодцах всех типов, и в перепадных – с устройством соответствующих типу конструкций.

Высота колодца при этом набирается за счет нескольких колец – стандартных и доборных. Перед установкой следующего кольца приходится удалять монтажные петли предыдущего.

При этом все элементы конструкции, включая основание и перекрытие, а также – входы трубопроводов заделываются цементом.

Понятно, что гидроизоляция канализационных колодцев, устроенных подобным образом, оставляет желать лучшего.

В результате: сточные воды загрязняют грунт, а грунтовые воды – способствуют переполнению канализации.

Нюансы гидроизоляционных работ

Железобетонные инспекционные камеры нуждаются в надежной гидроизоляции. Попадание внутрь внешних вод происходит через ошибки в монтаже. Самое уязвимое место – швы между кольцами и стыки элементов.

Для гидроизоляции используют составы:

1. Битумно-полимерные – мастики и рулонные материалы. Применение последних требует разогревания горелкой до нужной температуры, наличия навыков.
2. Цементно-полимерные. Поверхность очищают, увлажняют, наносят шпателем 2-3 слоя состава.
3. Полимерные – рулонные мембраны, мастики. Обладают важным преимуществом перед другими материалами – сохраняется герметизация даже после небольшого смещения конструкции.

Основание камеры также изолируют. Работу лучше выполнять до установки колец. Бетонную плиту покрывают составом, после установки колец герметизируют нижние швы.

Накопительный тип

Такие сооружения, по сути, являются емкостями для сбора и хранения отводимой воды. Впоследствии она откачивается насосами либо к работе могут быть привлечены специальные машины-ассенизаторы.

Среди прочих видов и устройств канализационных колодцев данный вариант более предпочтителен для частных загородных участков. В особенности это выгодное решение, когда центральная система расположена слишком далеко или же вовсе отсутствует. Исходя из объема, такие сооружения могут быть изготовлены из разного материала. Но чаще всего это железобетонные кольца, большие пластиковые емкости либо же это может быть просто монолитная бетонная конструкция.

Если количество сточных вод небольшое, то данный вариант с установкой емкости из пластика полностью себя оправдывает. Стоимость резервуара не очень высокая, а его монтаж можно выполнить самостоятельно. К тому же нет необходимости привлекать к работе профессиональную бригаду вместе со специализированной техникой. Достаточно заручиться поддержкой знакомых, что существенно упростит задачу, поскольку в одиночку справиться будет тяжело.

Типы и разновидности

Схема перепадного колодца с водобойной стенкой

На данный момент строители различают несколько типов канализационных ям:

1. Смотровые канализационные колодцы. Их строят, если есть необходимость контроля функционирования всей системы.
2. Перепадные колодцы. Строятся на склонах, в балках и других местах, где возможны перепады трубопроводов канализации.
3. Поворотный. Их часто устанавливают как промежуточные на участках, где трубы поворачивают для недопущения засоров
4. Фильтрационные. Имеют функцию очистки стоковых вод.
5. Накопительные. Собирают (накапливают) стоковые воды.

Однако на практике одна и та же яма может выполнять сразу несколько функций.

Смотровые колодцы канализации предоставляют возможность доступа к канализационным коммуникациям, что позволяет производить их смотр и ремонт (при необходимости) и дает возможность контролировать степень их загрязненности, наличие засоров и производить чистку системы. Такие ямы используют в местах смены направления труб, при наличии уклонов, при изменении диаметра трубопровода, в местах стыковки/присоединения нескольких труб.

Поворотный

Поворотный колодец для канализации часто применяется в точках поворотов трубопроводов, а также стыков труб под углом от 45°. Такая конструкция позволяет избежать забивания системы и образования пробок. Обычно такие колодцы имеют функции смотровых.

Перепадный

Перепадный тип используется при объединении нескольких трубопроводов на разных уровнях залегания. Это решается путем увеличения глубины колодца до уровня самого нижнего коллектора. Это позволяет соединить канализационные выпуски и коллекторы глубокой закладки, обойти места пересечения подземных сооружений и коммуникаций, предотвратить набор скорости сточными водами на спусках с уклонов, соотносить уровни выпуска сточных вод берега с уровнями воды в водоемах.

При этом, если перепад имеет высоту 60 см, а диаметр коллектора не превышает 50 см, такой тип строят вертикально с водоотбойным приямком, который имеет такое же сечение, что и трубопровод. Для меньших перепадов строят не перепадный тип, а смотровой.

Фильтрющий

Принцип установки фильтрационных колодцев

Фильтрующий тип используют для очистки стока, однако их возможно построить только в случае расположения здания на песчаном и супесчаном грунте. Еще одним обязательным условием для строительства такого колодца является глубина протекания грунтовых вод, они должны находиться ниже дна колодца минимум на 1 м. При этом расход воды в здании не должен превышать 50-60 л в сутки (примерно на 3 жильцов).

Площадь колодца не должна превышать 1,5 м2 на супесях и 1 м2 на песках. При этом в продаже имеются колодцы с уже установленными очистными сооружениями. С развитием экотехнологий снизилась их стоимость, и на данный момент они доступны для большинства. Кроме того, монтаж канализационных колодцев с установленными очистными конструкциями прост, позволяет не использовать тяжелую технику.

Именно поэтому такой тип завоевывает популярность в наши дни.

Накопительный

Накопительный вид считается самым современным и экологичным видом канализационных колодцев. Они достаточно объемны (объем может достигать 50 000 литров), резервуар герметичен и не загрязняет окружающую среду, герметичность не допускает распространения неприятных запахов. Однако стоимость строительства такого объекта довольно большая: его нельзя построить своими руками. Широкое применения они нашли на очистных сооружениях крупных объектов: очистительных станциях городов, промышленных предприятиях, военных объектах и т.д.
