Почему могут мерцать светодиодные лампы в выключенном состоянии
Вначале скажем пару слов о конструкции светодиодной лампы. Хоть она и подключается к источнику переменного тока, работает она на постоянном. Напряжении в сети 220 В, а для работы светодиодов необходимо меньшее напряжение. Для того, чтобы превратить переменное напряжение в постоянное и снизить его величину в состав светодиодной лампы входит специальное устройство, называемое драйвером. На входе драйвера установлен выпрямитель из четырех диодов. Для сглаживания пульсаций выпрямленного тока в нем, как и в выпрямителе, используются электролитические конденсаторы. После емкостного фильтра напряжение подается на электронную схему, преобразующую и стабилизирующую выходное напряжение. Теперь, зная конструкцию драйвера, можно объяснить, почему светодиодная лампа мерцает после выключения.
Одной из причин мерцания или периодического вспыхивания светодиодной лампы после выключения являются выключатели с подсветкой. При включенном выключателе ток идет к лампе напрямую через его контактную систему, а при выключенном – через маломощную неоновую лампочку. Работая после отключения последовательно с нагрузкой, она потребляет небольшой ток. Ток протекает не только через лампочку подсветки, но и через нагрузку.
Ток питающий подсветку выключателя проходит через нагрузку
Проходя через выпрямительные диоды драйвера, он заряжает электролитический конденсатор фильтра. Напряжение на нем возрастает и при достижении величины, достаточной для срабатывания схемы стабилизации, поступает на светодиоды. Они вспыхивают и разряжают конденсатор. Далее процесс повторяется с частотой, зависящей от параметров драйвера: емкости конденсатора, способа стабилизации, мощности светодиодов.
Выключатель с подсветкой может быть одной из причин мерцания светодиодной лампы в выключенном состоянии
Точно по той же причине мигают в выключенном состоянии энергосберегающие лампы. В них также установлена схема, включающая в себя выпрямитель, фильтр и схему запуска и поддержания работы лампы. Люминесцентные лампы, имеющие полупроводниковую пускорегулирующую аппаратуру, тоже не терпят выключателей с подсветкой и периодически вспыхивают после отключения. Очевиден и ответ на вопрос, как убрать мерцание светодиодных и других ламп в этом случае. Нужно поменять выключатель на обычный, без подсветки. Либо удалить из него неоновую лампочку. Сделать это несложно, так как лампочка подключается при помощи разъемного винтового соединения и ее отсутствие не повлияет на работоспособность устройства.
Но иногда подсветка бывает нужной, а на некоторых моделях она устроена сложнее, и от нее так просто не избавиться. А замена выключателя не желательна, так как нарушается дизайн помещения. Как в этом случае избавляться от мерцания светодиодных ламп? Нужно исключить прохождение тока через схему лампы, направить его по другому пути. Самый простой выход из положения работает при размещении ламп в люстре или включении группы ламп одним выключателем. Одну из них нужно заменить на небольшой мощности галогеновую или накаливания. Сопротивление их намного меньше, чем всех подключенных к выключателю осветительных приборов, поэтому ток через нее в выключенном положении пойдет больший. Оставшегося миниатюрного тока гарантированно не хватит для зарядки конденсаторов. Если лампа подключена в единственном экземпляре или применение другого типа осветительных приборов нежелательно или невозможно, для шунтирования можно использовать постоянный резистор. Подойдет резистор с сопротивлением около 51 кОм и мощностью не менее 2 Вт. Его нужно подключить к параллельно любой из ламп, объединенных в группу.
Резистор подключенный параллельно шунтирует ток проходящий через нагрузку
Удобно сделать это в соединительной коробке или непосредственно на патроне лампы (если лампа одна в группе).
Выводы резистора нужно изолировать, да и на него самого неплохо надеть термоусаживаемую или изоляционную трубку. Если длины его выводов недостаточно, их можно нарастить, припаяв гибкие провода сечением 1,5 мм 2 . Но почему лампы после отключения все равно мерцают, если в выключателе нет подсветки. Это происходит, если рядом с осветительной электропроводкой идут кабели другого назначения, например, розеточной сети. После отключения выключателя провод, идущий от него к светильнику, оказывается под влиянием этих кабелей и они наводят в нем напряжение, достаточное для мерцания светодиодных ламп. Тем более, что ноль на них приходит всегда. Бороться с наводками можно теми же способами: установкой лампы накаливания или резисторов.
Популярные статьи Поздравления с началом Масленицы
Разновидности выключателей для домашнего применения
Каждый производитель выпускает разные модели выключателей, которые отличаются как по форме, так и по внутреннему устройству. Тем не менее, следует выделить несколько основных типов.
Таблица 1. Виды выключателей по принципу включения
| Вид | Описание |
|---|---|
| Механические | Приспособления, которые отличаются простотой монтажа. Вместо привычной кнопки на некоторых моделях имеется рычаг или шнурок. |
| Сенсорные | Устройство работает при прикосновении руки, а нажимать клавишу не потребуется. |
| С пультом управления | Такая конструкция оснащается специальным пультом, который идет в комплекте или датчиком, реагирующим на движения вокруг. |
Наиболее популярным считается первый вариант, который устанавливается повсеместно. Причем востребованными такие выключатели стали еще с самого начала появления электрической цепочки. Второй вариант является менее востребованным, особенно в нашей стране. Третий вариант – это современная модель, которая постепенно вытесняет с рынка устаревшие выключатели.
Установка датчика движения в конструкцию целесообразна как с точки зрения экономии электроэнергии, так и безопасности жилища. К примеру, если установить конструкцию у входа, то жильцы заметят, если в квартиру проберутся злоумышленники.
Выключатель с дополнительной подсветкой
По конструкционным особенностям бывают устройства с одной или несколькими клавишами (в среднем, для стандартных электроприборов используют коммутаторы с двумя-тремя кнопками). Каждая кнопка отвечает за включение и выключение отдельного контура.
Так, если в одном помещении установлено сразу несколько светильников: основная люстра, точечные светильники, бра, то будет целесообразно установить конструкцию с тремя кнопками.
Кроме того, не менее популярными являются устройства с двумя кнопками, которые устанавливаются во всех квартирах без исключения. Чаще всего они нужны для люстры при наличии множества лампочек.
По способу монтажа бывают внутренние и внешние включатели. В квартиру устанавливают первый вариант, ведь подобные конструкции выглядят эстетично. Для безопасности во время монтажа устанавливается специальная коробка, которую называют подрозетником.
Схема подключения
Встраиваемые выключатели используются при наличии скрытой в стене электропроводки. Накладные устройства монтируются при наличии внешних проводников. При этом схема подключения не имеет принципиальных отличий.
Куда устанавливают выключатель?
Применение схемы подсветки для индикации
Подсветка выключателя выполняет еще одну дополнительную полезную функцию – индицирует о работоспособности выключателя и исправности лампочки. Если подсветка работает, а свет не включается, значит, неисправен выключатель. Если подсветка не работает, следовательно, перегорела лампочка.
Любой из выше представленных вариантов схем можно применять для индикации исправности приборов или электрических цепей. Например, если подключить параллельно предохранителю, то в случае его перегорании индикатор засветится. Если в электроприборе нет штатного индикатора включенного состояния, то подключив индикатор сразу после выключателя, вы сможете всегда видеть, включен ли прибор. При монтаже в розетке (подключается параллельно токоподводящим проводам) Вы будете знать, находится розетка под напряжением, или нет.
Способы избавления от «моргающих» ламп
Всем хороши выключатели с подсветкой — красиво, удобно, недорого, практично. Вот только идеально совместимы они только с лампами накаливания — обычными или галогенными. С экономками их вообще лучше не использовать — те моргают постоянно. Могут работать с качественными диммируемыми светодиодными. Но, только качественными. Читай — дорогими. И то, со временем, если есть где-то некачественный трансформатор, могут начаться проблемы. Это значит, что или лампы станут светить вполнакала, или станут «подгорать» в выключенном состоянии. Так что, подключение выключателя с подсветкой возможно только со «старыми» лампами?
Удобно — не надо искать на стене

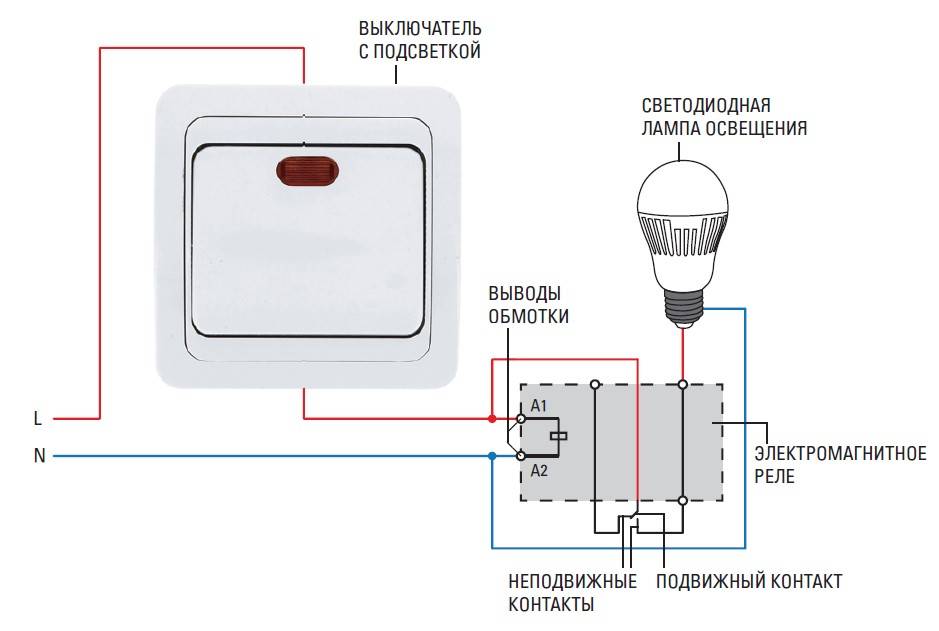

Решение проблемы есть и даже несколько. Разной степени сложности. Причем не все и не всегда срабатывают. Так что можно пробовать их один за другим. Вот как можно «подружить» выключатель с подсветкой и светодиодные лампочки:
- В люстру со светодиодными или экономками вкрутить одну лампу накаливания. Мощность подбирается экспериментально.
- Если светодиоды «встроенные» и никакой возможности добавить лампу накаливания не изуродовав люстру нет, параллельно люстре устанавливается конденсатор емкостью 0,22 мкФ, рассчитанный на 630 В. Это же решение подходит для групп встраиваемых светодиодных светильников. Перед первым светильником в ветке, параллельно ему, ставят конденсатор.
- Кардинальное решение проблемы — «выкусить» цепь подсветки. На работоспособности выключателя это не скажется никак. Второй способ — вытащить неоновую лампу Это проще, если цепь интегрирована в корпус, как это сделано в выключателях с подсветкой Legrand.
Просто удалить подсветку
Все варианты, кроме последнего, имеют один недостаток. Из-за паразитных токов, которые текут через цепь подсветки, светодиодные лампы постоянно находятся под напряжением. Пока ток недостаточен для начала свечения, этого просто незаметно. Но встроенные преобразователи напряжения все время » в работе». Как сказывается это на лампах, пока не очень понятно, но существует предположение, что они будут быстрее сгорать.
Разновидности выключателей
Выделяют следующие виды выключателей с подсветкой:
Клавишные. Характеризуются наличием одной или нескольких клавиш. Обладают достаточно простой конструкцией, легко устанавливаются и обслуживаются. Имеют доступную цену.
Проходные. Отличительной чертой таких выключателей является способ их монтажа: они устанавливаются на разных стенах в комнате, но подключают только один источник света. Бывают одинарными, двойными, тройными.
Кнопочные. Выделяются тем, что вместо клавиш на выключателе присутствуют кнопки. Кнопки бывают абсолютно разных форм, круг, квадрат, прямоугольник, в детских комнатах даже создают на заказ выключатели, где в качестве кнопки выступает какой-то мультяшный или сказочный герой. В большинстве случаев, для изготовления таких выключателей используется качественный пластик или нержавеющая сталь.
Применение светодиодного выключателя
Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно. Применяют его также в помещениях, доступ к которым необходим ночью.
Выключатель со светодиодной подсветкой, так же как и обычный, может быть цельнокорпусным или состоять из одной, двух и более клавиш
Чем больше источников освещения, тем больше потребуется клавиш на выключателе. Для управления освещением, состоящим из более трех осветительных приборов, используют наборные выключатели, которые устанавливают в один ряд.

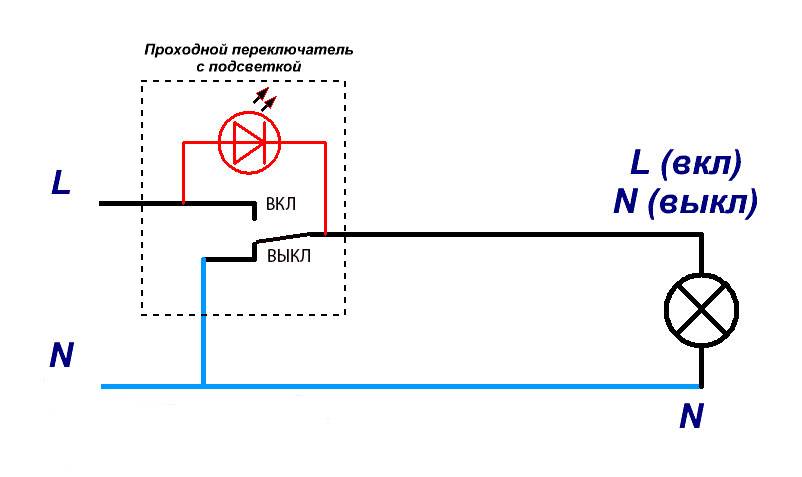

Для управления освещением из нескольких мест приобретают специальный проходной выключатель с подсветкой.
Правила установки выключателей с подсветкой
Если возникнет желание починить выключатель света, получите представление о конструкции. Выше рассказывали про типовую сборку Makel, ниже приведены фото изделия. Согласно «поверьям» электриков включённое состояние – по направлению вверх. Жмём выше середины пальцем, свет загорается. Первый сюрприз: выводы контактов отличаются по раскладке в зависимости от производителя. К примеру, у Makel (на фото) в правильном положении общий вывод находится сверху.
Расположение общего вывода
Причина названия – он один на обе клавиши. Сюда подаётся именно фаза, а не общий (common) нулевой провод. Проведите здесь чёткую границу. Мы уже обсуждали в наших статьях ситуацию присутствия фазы на патроне и объясняли, что электрик при простейшей замене сгоревшей лампочки уже рискует жизнью. По этой причине после развилки на выключателе предполагается схемная земля. Подводится прямо от щитка к патрону и возвращается оттуда на клавиши. Фаза идёт на выключатель в единственном числе и раздаётся на лампочки через внутренние контакты.
Парочка правил для желающих поменять выключатель света:
- Выключатель обрывает подачу фазы. Чтобы в исходном состоянии на патроне не оставалось опасного напряжения. В цепи нулевого проводника цепей освещения установка выключателей запрещена.
- Выключатель ставится так, чтобы свет зажигался при нажатии на верхнюю часть клавиши. Для Makel наоборот, если ориентироваться по положению надписей.
Для выключателей с подсветкой профи вводят правило: огонёк между клавишами обязан тухнуть при нажатии на левую. Ставим догму под сомнение по простой причине: у Makel, представленной на рисунке, сделано наоборот. Происхождение норм неизвестно. Первое требование приведено в ПУЭ 7 (6.1.36) и одновременно считается очевидным. Во втором пункте очевидного мало. Нет прямых указаний, что бытовые выключатели обязаны занимать положение вверх в замкнутом состоянии.
Рекомендуется придерживаться общепринятых норм. Это поможет в случае внепланового отключения электроэнергии понять, где и какое положение находится. У Makel, изображённого на рисунке, возможно разглядеть на оборотной стороне корпуса четыре стрелки вверх. Причём надписи соответствуют положению. Если все сделать по указаниям, огонёк выключается левой клавишей (как рекомендуется), а замкнутое положение получается вниз. Выходит, в иностранных изделиях российские стандарты и предрассудки не поддерживаются.
Обратите внимание на контактную площадку лампочки. Там стоят пружинки, проводящие ток, не позволяющие перевернуть схему обратной стороной
Это защита от дураков и, благодаря ей, невозможно без доработки добиться, чтобы выключатель Makel удовлетворял одновременно всем требованиям:
- Эстетичность предполагает установку надписей, исключающую переворачивание кверху ногами.
- Положение замкнуто соответствует нажатию вверх.
- Однотипность предполагает отключение огонька левой клавишей (если больше единственной кнопки).
Необходимым остаётся требование – выключатель, даже с подсветкой, обязан разрывать питание освещения по фазе, не по нулевому проводу. Прочее – по большому счету домыслы.
Монтаж выключателя
Сенсорный диммер с пружинкой
Для начала
обратим внимание на сенсорные модели. Как уже говорилось выше, шириной они со
светодиодную ленту, а длиной не более спичечного коробка
На своей плате имеют пружинку, при нажатии на которую, происходит включение и отключение освещения. Рассчитаны они на низкое напряжение 12-24 вольта.
Подключать их напрямую в сеть 220в нельзя!
То есть, устанавливаются они после блока питания светодиодной ленты.
Как правило, в самом ее начале.
Такие модели играют роль не просто выключателей, но и способны регулировать яркость Led освещения. Фактически, выступая в качестве полноценных диммеров.
Со всеми их плюсами и недостатками.
Для диммирования вам нужно просто подольше подержать нажатой пружинку.
Главный недостаток всех подобных устройств – малая мощность.
Обычно к ним можно подключить нагрузку от 20 до 48Вт, не более. А это всего около 2-х метров достаточно яркой светодиодной ленты.
Для увеличения мощности, например до 100Вт, потребуется напряжение 24 вольта. При этом сама лента + блок питания у вас должны быть аналогичными.
Расчет мощности
Также надо рассчитать мощность, рассеиваемую резистором, ее рассчитывают по формуле:
где Р – мощность, рассеиваемая на резисторе (Вт);
Uc – напряжение сети (здесь 220 В);
Uсд – рабочее напряжение светодиода (В);
Iсд – рабочий ток светодиода (А);
Подсчитываем мощность: Рмин=(220-2)*0,01 = 2,18 Вт, Рмакс=(220-2)*0,02=4,36 Вт. Как следует из расчета, мощность, рассеиваемая резистором, довольно значительная.
Из номиналов мощностей резисторов самый ближайший больший – это 5 Вт, но такой резистор довольно больших габаритов, и спрятать его в корпус выключателя не удастся, да и впустую тратить электроэнергию нерационально.
Так как расчет проводился на максимально допустимый ток светодиода, а в таком режиме у него многократно снижается долговечность, снизив ток в два раза, можно убить двух зайцев: уменьшить рассеиваемую мощность и увеличить срок службы светодиода. Для этого надо просто увеличить сопротивление резистора вдвое до 22-39 кОм.
Подключение подсветки к клеммам выключателя

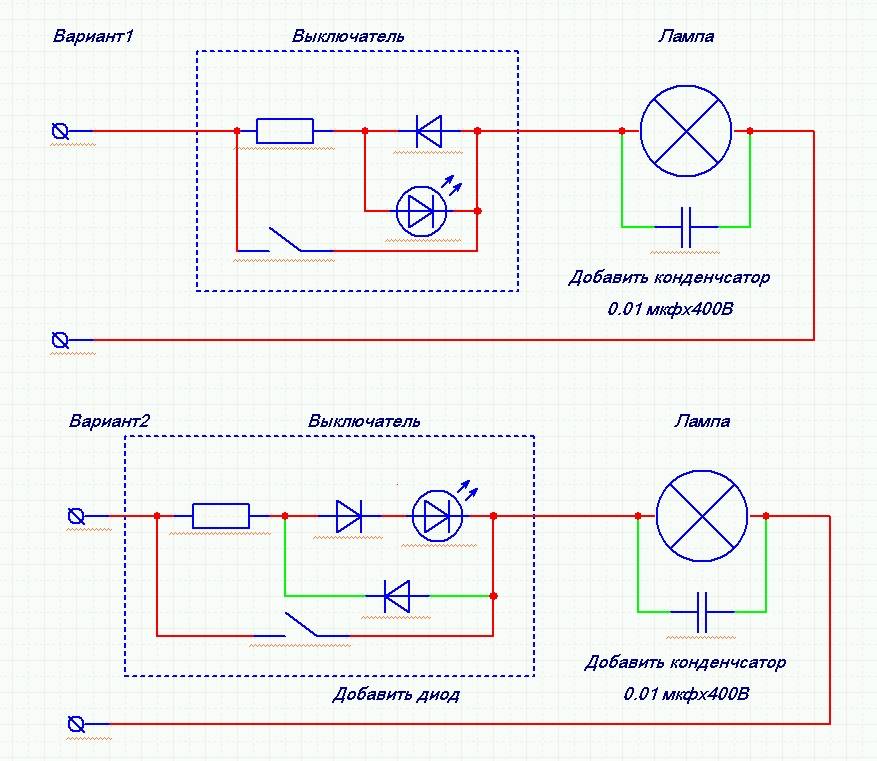

На рисунке выше приведена схема подключения подсветки к клеммам выключателя. К одной клемме подходит фазный провод сети, ко второй –провод от лампочки освещения, подсветка подключается к двум этим клеммам. Когда выключатель разомкнут, то через схему подсветки течет ток, и она горит, но лампа освещения не светится. Если выключатель замкнуть, то напряжение потечет по цепи, минуя подсветку, освещение включится.
В заводских выключателях с подсветкой чаще всего используется схема, изображенная на рисунке выше. Номинал резистора – от 100 до 200 кОм, производители идут на сознательное уменьшение тока через светодиод до 1-2 мА, а значит, и яркости свечения, потому что в ночное время этого вполне достаточно. В то же время снижается рассеиваемая мощность, можно не устанавливать и защитный диод, потому что обратное напряжение не превышает допустимое.
Подготовка к подключению
Выключатель с подсветкой подключается к сети точно так же, как и обычный. Дополнительная цепь не оказывает влияния на основные функции двухклавишного выключателя. К самому устройству подводится фазный провод. Это позволяет избежать появления напряжения на патроне светильника при выключенном состоянии прибора. Нулевые провода, наоборот, подключаются напрямую к осветительному прибору. Перед началом работ электрическая сеть должна быть обесточена путем отключения автомата или выкручивания предохранительных пробок.
Вначале следует разобрать выключатель чтобы ознакомиться с его конструкцией. Разборка начинается с клавиш, закрепленных штырьками или пластиковыми защелками. Обычно, они вытаскиваются с небольшим усилием, поочередно – сначала одна, а потом другая.
После клавиш корпус освобождается от декоративной рамки. Ее крепление выполняется двумя шурупами, которые легко откручиваются. Когда все пластиковые детали сняты, электрическая часть устройства становится полностью открытой для обзора. Сразу же нужно определить места расположения клемм, куда будут подключаться провода. Сами клеммы оборудуются в виде небольших медных площадок с прижимными винтами. Провод очищается от изоляции, вставляется на свое место и прижимается винтом.
При наличии подсветки необходимо зачистить провод и вставить его в нужный пружинный разъем. Внутренняя пружина одновременно обеспечивает надежную фиксацию и качественный контакт.
Схема с двумя датчиками
В том
случае, если у вас очень длинный коридор, да еще и с поворотами, приходится
ставить несколько датчиков вдоль стены.
Чтобы не
тянуть отдельное питания к каждому из них непосредственно от выключателя,
применяйте параллельную схему подключения.
Количество приборов здесь не ограничено. Как это работает? Например, зашли вы в начало коридора, сработал первый датчик, освещение загорелось. Вышли из его зоны, дошли до второго прибора – освещение продолжает гореть.
Зашли за
угол, где стоит третий датчик, его элементы замкнулись, лампочки по прежнему
горят. И только когда вы выйдете из зоны покрытия всех элементов, свет через
заданный промежуток погаснет.
Как подключить прибор с подсветкой: пошаговая инструкция
Итак, главная аксиома, характерная, вообще-то, для монтажа любого выключателя, состоит в следующем: к прибору размыкания света подводят только фазовый провод. Это указано в Правилах Устройства Электроустановок (ПУЭ). В противном случае, если питающую линию подвести к люстре, а нулевой провод — к выключателю, человека, меняющего лампы в приборе освещения, может ударить током.
Процесс подключения описываемого узла с подсветкой также мало отличается от алгоритма монтажа обычного выключателя. Приведём его в виде инструкции.
Здесь предполагается, что в гнездо для прибора уже установлен универсальный стакан и подведены провода.
Схема прокладки проводов и подключения их к клеммам выключателя не зависит от наличия в нём подсветки
А вот как выглядит сама инструкция.
- Сначала отключают питающий автомат в щитке квартиры — это строго обязательно.
- Затем снимают клавиши с устанавливаемого прибора. Для этого их аккуратно поддевают сбоку отвёрткой с тонким жалом.
Каждая клавиша (если их на приборе несколько) аккуратно поддевается отвёрткой, заведённой в щель, и отделяется от корпуса
После снятия облицовочной панели появляется доступ к основному механизму выключателя
К выключателю должны подходить два провода — от распределительной коробки и от светильника, их нужно подсоединить к контактам на корпусе
Металлический корпус аккуратно вставляется в подрозетник и крепится к нему двумя винтами
Если же после окончания работ оказалось, что подсветка прибора не горит, необходимо демонтировать выключатель, действуя в обратном порядке, и проверить его исправность с помощью мультиметра. Но о диагностике и ремонте прибора с подсветкой поговорим в специальном разделе статьи.
Что касается выключателей с несколькими клавишами и подсвечивающей лампочкой, всё вышесказанное характерно и для них. Независимо от числа клавиш цепь подсветки всегда имеет уже описанное устройство.
Встречаются ещё приборы с дистанционным управлением. У них есть так называемый приёмный пункт, который монтируется в комнате. Главная управляющая схема может располагаться в щитке. Приёмное устройство напоминает по виду обычный выключатель. Он также может иметь подсветку. Его монтаж осуществляется профессиональным электриком в соответствии с инструкцией, прилагаемой к изделию.
Совмещение с энергосберегающими лампами
Если вы произвели подключение двухклавишного выключателя с подсветкой, а экономные лампы в осветительном приборе мигают в отключенном состоянии, не стоит возвращаться в магазин с претензиями, что вам продали некачественный аппарат.
Здесь причина кроется в устройстве энергосберегающих ламп. Небольшое напряжение, которое поступает на светодиод выключателя, оказывается вполне достаточным, чтобы заряжать конденсатор лампочки-экономки. Заряженный конденсатор подаёт сигнал на стартер, а тот в свою очередь даёт старт на запуск освещения, в результате чего лампы начинают коротко помигивать. Так может повторяться много раз, пока в итоге лампочка не перегорит.
Чаще всего приходится делать выбор из двух очевидных вариантов:
- Либо, если в комнате выключатель с подсветкой, то устанавливайте в светильниках только лампочки накаливания или галогенные, с ними подобных казусов не бывает.
- Либо, если вы хотите экономить путём установки в осветительных приборах энергосберегающих ламп, придётся отказаться от такого типа выключателя.
Но и в данной ситуации можно найти выход:
- Подключите параллельно с экономкой лампу накаливания, ток будет идти по нити накала, но при этом не будет нужного энергосберегающего эффекта.
- Можно параллельно лампочке подсоединить дополнительное сопротивление (резистор). На рабочий режим никакого влияния он оказывать не будет, а вот при выключенном освещении, небольшой ток, проходящий через светодиод в выключателе, будет идти не на зарядку конденсатора, а через установленный резистор.
Подробнее о решении проблемы мерцания энергосберегающих и светодиодных ламп смотрите в этом видео:
Есть такие энергосберегающие светодиодные лампы, которые уже в своей схеме имеют шунтирующий резистор и вполне могут совмещаться с подключением через аппарат с подсветкой. Небольшой недостаток таких ламп лишь в том, что на разгорание на полную мощность им потребуется около минуты времени. Да и цена у них не маленькая.
Схема подключения одноклавишного выключателя
Главным правилом, которое должно соблюдаться при монтаже коммутационных устройств, является необходимость их установки на фазном проводе. Другими словами, при отключении с помощью такого устройства лампочки, светильника или другого потребителя на его входе пропадает фаза. Это дает гарантию защиты от случайного поражения электрическим током в случае нарушения изоляции электропроводки или при касании открытых токоведущих частей.
Установка выключателя света выполняется по схеме, которая представлена на рисунке.
Как видно из схемы, никаких сложностей правильное подключение выключателя света не вызывает. На рисунке также указан заземляющий провод, идущий через распределительную коробку к светильнику. В электрических проводках домов старой постройки такой проводник может отсутствовать.
Для правильного соединения проводов в распределительной коробке лучше лишний раз проверить чтобы проводник, идущий через выключатель к светильнику, был именно фазным. Сделать это проще всего с использованием обыкновенной индикаторной отвертки.
Несколько более сложной является проходная схема подключения одноклавишного выключателя, которая используется для обеспечения удобства пользования освещением, например, в длинных коридорах или для подключения наружных светильников. Пользуясь этой схемой, можно обеспечить включение и выключение таких светильников при помощи двух расположенных в разных местах выключателей.
Как видно из схемы, в ней предусмотрено два различных пути прохождения тока через два установленных в цепи выключателя. Питание светильников осуществляется только в том случае, если контакты выключателей замыкают проводники одной и той же ветви. Этого может быть сделано путем изменения положения клавиши любого из них.
Как устроен и работает выключатель с подсветкой
Конструкцию светодиодного выключателя опишем на примере двухклавишного устройства с подсветкой.
Механизм состоит из следующих элементов:
- одной входной, двух выходных клемм;
- токоограничивающего резистора;
- подвижных контактов.
Конструкция также включает в себя корпус, декоративную панель и накладки-клавиши.
Некоторые модели выключателей с подсветкой имеют готовый подключенный механизм подсветки. Выпускают также модели, в которых проводники подсветки нужно подключать к клеммам самостоятельно
При размыкании контактов светодиодного выключателя ток, поступающий по фазному проводу, поступает на резистор, затем на светодиод или неоновую лампу. Далее, напряжение проходит через осветительный прибор и выходит через ноль.
Так как лампа подсветки подключена через токоограничивающий резистор, напряжение в сети понижается и его хватает для подсветки, но недостаточно для работы люстры.
По такой схеме работает светодиодный выключатель. Если осветительная лампа перегорит или ее выкрутят, то цепь будет разомкнута, и подсветка в устройстве работать не будет (+)
После замыкания контактов выключателя ток, который всегда движется по цепи с наименьшим сопротивлением, проходит через сеть, питающую лампу освещения, — в этой цепи напряжение практически равно нулю. Ток поступает и на цепь подсветки, но он настолько мал, что его недостаточно даже для работы неоновой лампы.
Схема включает токоограничивающий резистор и светодиодную или неоновую лампу. В остальном конструкция и способ подключения те же, что и у обычного устройства (+)
Это интересно: Разное напряжение на фазах у потребителя: в чем причина?
Полезные советы
- Заранее просчитайте нужное (достаточное) сечение и длину проводов в зависимости от мощности источников света. Сечение не может быть меньше, чем полтора квадратных миллиметра.
- Рекомендуется кроме распределительной коробочки также приобрести дополнительное защитное устройство, которое будет предохранять от коротких замыканий и перегрузок в электросети.
- Выбирайте клеммные выключатели, а не со вкручивающимися винтами, так как первый вариант соединения является более прочным и долговечным: винты нужно будет через некоторое время подкрутить.
- Регулировать освещенность при помощи одноклавишного устройства можно! Но для этого приобретается и устанавливается дополнительное оборудование – так называемый диммер.
- Если вы будете устанавливать подобную конструкцию для освещения ванной или другого влажного места, ни в коем случае не монтируйте выключатель внутри помещения.
- Замечание: если выключатель модульный, тогда возле входной клеммы всегда есть еще одна. Эти две клеммы между собой нужно соединить отдельным проводом.
- Все подключения и присоединения категорически запрещено проводить вне специальных распределительных коробок. А в случае с усложненными окружающими условиями нужно сделать дополнительную защиту (например, от воды, влажности, попадания других твердых и жидких веществ).
- Если вы устанавливаете выключатель, например, для туалета, то одна из клавиш может включать свет в этой комнате, а другая – вытяжку.
Подключить выключатель, регулирующий свет двумя клавишами, несложно, если в точности соблюдать данные выше инструкции. Прочитайте сначала все указания и полезные советы, чтобы ничего не упустить, тогда все получится!
Оставить комментарий
Можно ли отключить подсветку и как это сделать
Предположим, что работа светодиода нам вообще не нужна. Например, у нас помещение, в котором всегда есть какое-то дополнительное освещение. В таком случае легко превратить прибор с подсветкой в обычный.
Для этого полностью разбираем снятый выключатель по ранее описанному сценарию (то есть снимаем клавиши и убираем облицовку). Затем просто удаляем маленькую лампочку подсветки.
- Если её питающие усики вставлены в соответствующие отверстия, то данный узел достаточно лишь вытащить пальцами на себя.
- Если усики впаяны в устройство, необходимо вооружиться маленьким паяльником и включить его в сеть. Через две-три минуты инструмент нагреется. Теперь нужно аккуратно, держа паяльник исключительно за ручку, коснуться жалом мест пайки. Через некоторое время можно потянуть лампочку на себя.
Для того чтобы отсоединить лампочку, достаточно поочерёдно коснуться разогретым жалом паяльника мест пайки и потянуть её на себя
Как самому установить подсветку в выключатель
Можно сделать индикатор в выключателе самостоятельно. Последовательность операций такова:
- Повторить действия, указанные выше (см. пункты 1–9).
В выключатель впаять (к входному и выходному контакту) собранную цепочку из резистора и светодиода. Лучше добавить к схеме обычный диод, подключённый навстречу индикатору для его защиты от обратного тока.
- Установить выключатель, применяя обратную последовательность действий, и проверить его в работе.
Эту схему монтируют, если в светильниках используются лампы накаливания. При выключенном положении ток проходит через резистор и светодиод, отчего он светится. Ток в этом случае равен около 3 mA, что вполне достаточно для питания светодиодной лампочки.

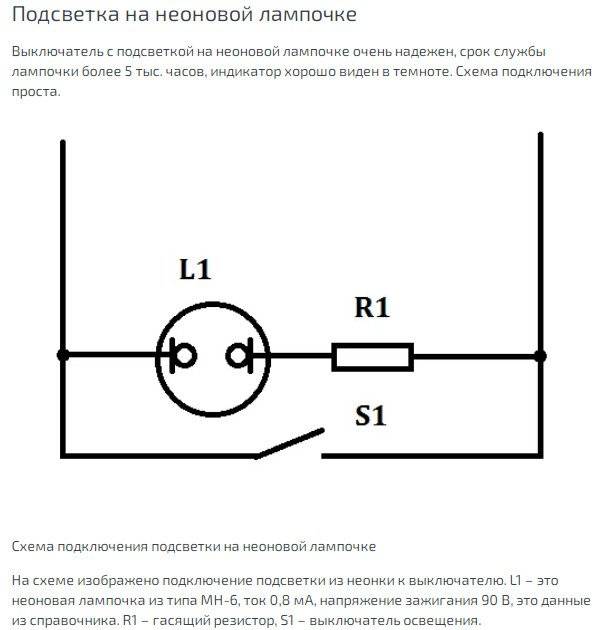

Есть также схема для подключения подсветки на неоновой лампе. Её преимуществом является то, что в светильниках и люстре можно использовать любые лампочки: на светодиодах, люминесцентные, накаливания.
Если вместо светодиода установить неоновую подсветку, выключатель будет работать со всеми видами ламп
Как мы уже говорили выше, существует и схема изготовления выключателя с подсветкой на конденсаторе. Благодаря конденсатору система подсветки работает более стабильно и потребляет меньше энергии, чем в случае с сопротивлением. Но использовать её со светодиодными лампами тоже нельзя.
Схема с конденсатором может использоваться с галогенными лампами и лампами накаливания
Монтаж
Перед присоединением выключателя необходимо распечатать или нарисовать схему подключения. С её помощью будет несложно произвести необходимые соединения в распределительной коробке. Но ВСЕГДА сначала ОТКЛЮЧАЕМ электроэнергию!
После этого штроборезом подготавливаются канавки (штробы) для кабеля при закрытой проводке или крепятся кабель-каналы/гофра — при открытой. Далее коронкой по бетону сверлят и потом выбивают отверстия в стене под монтажные коробки или прикручивают к ней подрозетники при открытом способе. Проложив провода между всеми точками и зафиксировав их алебастром в штробах или закрыв крышку канала/закрепив на изоляторах, зачищаем их концы на 1-1,5 см и осуществляем соединение проводов в распредкоробке при помощи клеммных колодок/пружинных клемм/колпачков СИЗ/пайки/опрессовочных гильз/зажима «орех». Скруткой провода соединять ЗАПРЕЩАЕТСЯ! Особенно алюминиевые с медными.
С квартирного/лестничного щитка на распределительную коробку, как правило, приходит кабель в котором два провода: «фаза и «ноль». Фазный провод, находящийся под напряжением, определяем индикаторной отверткой (включив ненадолго свет), помечаем его (снова выключаем электроэнергию) и соединяем с одним из проводов трехжильного кабеля, который проложен к выключателю. Два других провода из этого кабеля соединяем с проводами, идущими к люстре. Постарайтесь сделать так, чтобы провода, уходящие к люстре, были соединены в электрических патронах с центральным контактом. Нулевой провод из щитка соединяем с нулевым проводом, идущим к люстре.
В выключателе (если все провода одинакового цвета) находим прозвонкой фазный провод и вставляем его во входную клемму. Часто она обозначена латинской буквой «L». Если провода разного цвета, присоединяем ко входу тот провод, который соединили с фазным в распредкробке. Оставшиеся два провода из кабеля присоединяем к отходящим зажимам. Они бывают помечены символами в виде отходящих стрелок. В люстре, если она трехрожковая, один фазный провод соединяем с двумя проводами от плафонов, второй – с оставшимся плафоном.
Вставляем рабочий механизм в подрозетник, закрепляем его винтами, одеваем сверху декоративную рамку. Включаем свет в щитке и по очереди пробуем клавиши. От одной клавиши должен гореть один плафон, от второй – два, а когда задействованы обе клавиши – то должны зажечься все лампы.
Ниже небольшое видео, которое покажет весь процесс.
