Принципы устройства коллекторной системы отопления: что такое коллектор и все про его обустройство

Самостоятельная сборка коллектора отопления

Коллекторы отопления обычно поставляются производителем в собранном виде, циркуляционный электронасос стандартной длины устанавливается позже на резьбовое соединение типа американка. Иногда комплектующие поступают потребителям по отдельности, порядок сборки состоит из следующих операций:

На подающую гребенку устанавливают расходомеры и вкручивают концевой воздухоотвод в правый торец.
К обратной гребенке с установленными ранее колпаками на запорных клапанах через американку с правой стороны производят подсоединение вентиля.
На обе гребенки слева через американку устанавливают сгоны для подключения компрессионного электронасоса, при этом они располагаются таким образом, чтобы штуцер для установки термометра находился с лицевой стороны.
В гребенку обратки вкручивает тройник, к которому присоединяют термостатическую головку.
При помощи резьбового соединения (американки) для монтажа циркуляционных электронасосов и прокладок из комплекта, насос присоединяют к верхней и нижней гребенкам.
По окончании работ к коллекторному блоку подключают трубы стандартного диаметра с помощью Евроконусов, идущих в комплекте.

Все основные соединения герметизируют с помощью резиновых прокладок, идущих в комплекте с блоком и электронасосом, иногда уплотнители отсутствуют в кране и тройнике подающей гребенки, тогда для герметизации используют льняную паклю или другие сантехнические материалы

Для проведения работ достаточно одного разводного ключа, при этом важно не пережать гайки – это может привести к разрыву прокладок

Рис. 18 Трубы PEX и PE-RT

Как выбрать распределительный коллектор

Производители предлагают достаточно разнообразный модельный ряд коллекторных систем, а народные умельцы собирают такое устройство из подручных средств. Выбор зависит от места эксплуатации, стоимости изделия, наличия автоматики, надежности и эффективности.

Наиболее простой вариант – труба из нержавеющей стали, к которой приварены выходы для подключения радиаторов. Несмотря на видимую простоту, такая распределительная гребенка обойдется в солидную сумму, потому что для удобства эксплуатации потребуется установка дополнительных элементов.
Более надежный и недорогой вариант – коллектор, собранный из полипропиленовых труб, соединительных тройников, необходимых вентилей и запорных кранов.
Если же требуется полная автоматика в управлении, то лучше выбрать устройство с максимально возможным набором контролирующих элементов. Расходомеры, датчики температуры помогут равномерно распределить поток тепла между радиаторами и контурами теплого пола. Правда, стоимость такой модели будет довольно высокой.

Помимо экономических факторов на выбор коллектора могут повлиять технические условия эксплуатации: максимальное давление системы, потребление устройством электрической энергии, количество подключаемых контуров и потенциальная возможность их добавления. Коллекторная система отопления возможна только в современных новостройках, где в каждой квартире установлены дополнительные вентили для подключения устройств различной конфигурации.

Монтаж коллектора для водоснабжения

Первоначально, прежде чем приступать к монтажу, нужно продумать схему водоснабжения и приобрести соответствующие материалы. После этого установку коллектора следует осуществлять по такому алгоритму действий:

Монтаж коллектора

Установка счетчиков, обратных клапанов и фильтров. Также дополнительно следует закончить монтаж трубопровода к каждому сантехническому прибору.
Установка распределительного узла. Коллектор должен размещаться таким образом, чтобы в дальнейшем можно было бы его удобно обслуживать. Лучше всего для него подобрать несущую стену в помещении, где нет повышенной влажности.
Установка запорной арматуры. Она будет использоваться для обеспечения регулировки подачи воды.
Установка циркулярного насоса. Он требуется только в тем случаев, если коллектор будет использовать для обеспечения водой сантехнических приборов, расположенных на разных этажах.
Крепление коллектора к стене при помощи специальных хомутов. Они должны быть выполнены из металла.
Оснащение системы шаровыми кранам. Их следует разместить на месте врезки коллектора в главный стояк. Также дополнительно на данном отрезке нужно установить фильтр для грубой очистки. Дополнительно понадобится, в том числе, счетчик, предназначенный для осуществления контроля потребления воды.
Закрепление мембранного гасителя. Он предназначается для предотвращения возможного возникновения в системе гидроударов.
Установка фитинг-переходников на резьбе кранов или выводов из коллектора. К ним нужно подсоединить подводки к сантехническим приборам или же трубопроводов, которые от них отходят.

Если система водоснабжения будет скрытой, необходимо также во время монтажа предусмотреть теплоизоляцию. Она позволяет предотвратить возникновение трещин на стене. Такая проблема в некоторых случаях возникает вследствие того, что на трубопроводах может образовываться конденсат из-за разницы температур.

Распространенные ошибки при монтаже

При монтаже коллектора водоснабжения нередко возникают определенные ошибки, такие как:

Установка в месте с плохим доступом. В дальнейшем при возникновении каких-либо проблем с устройством, будет довольно сложно к нему добраться. К тому же в процессе эксплуатации приспособления нередко приходится открывать и закрывать его краны, что также требует свободного доступа.
Отсутствие насоса. Он требуется для того чтобы обеспечить должный уровень потока воды в системе. Данное устройство может потребоваться как при питании сантехнических устройств на разных этажах, так и в случае их расположение на весьма значительных расстояниях от коллектора.
Слишком малый диаметр врезки в главный стояк. Ни в коем случае нельзя, чтобы трубы, которые расположены ближе к сантехническим приборам, имели больший внутренний просвет, нежели те, что возле стояка.

Если правильно выполнить монтаж коллекторной системы водоснабжения, недопустим ни одну из вышеперечисленных ошибок, можно длительное время пользоваться сантехническими приборами без каких-либо проблем и трудностей.

Виды гребенок для отопления

В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:

коллектор для котельной;
гидрострелка;
локальные гребенки.

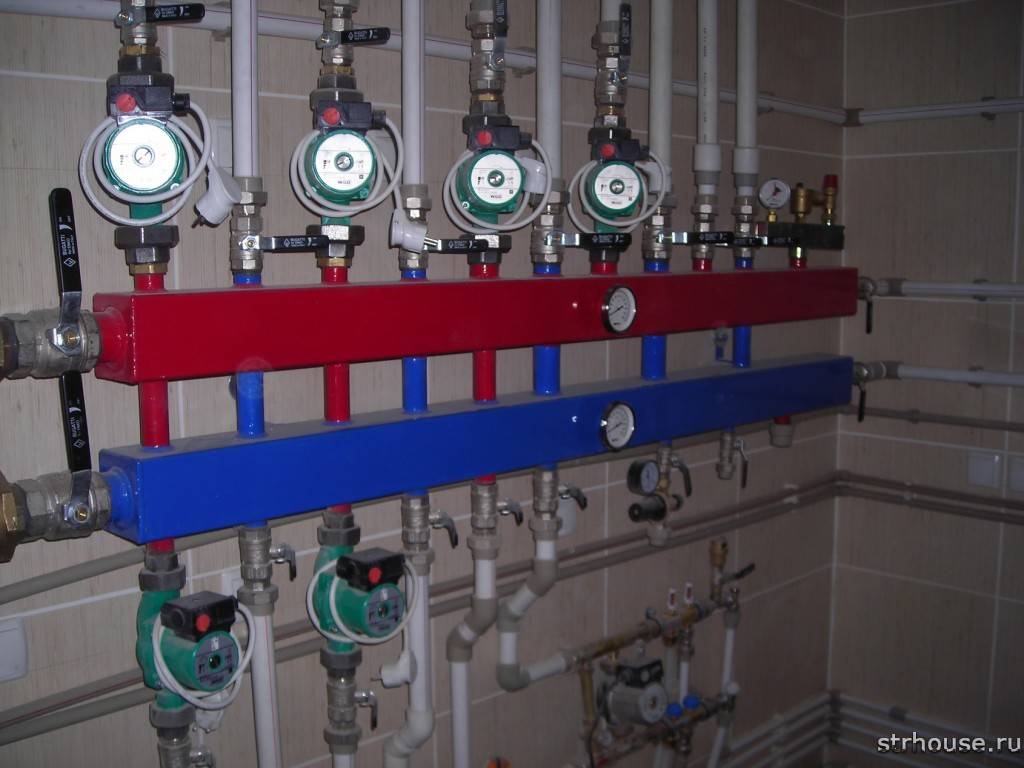

Распределительный коллектор отопления для котельной

Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.

В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.

Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.

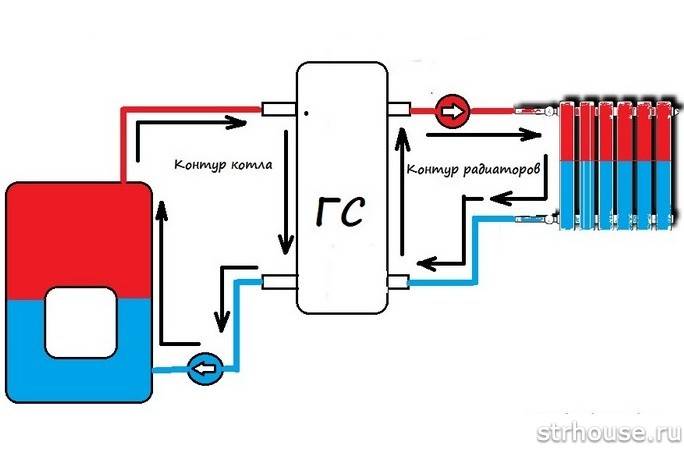

Гидрострелка

Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.

Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.

Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:

Распределительная гидрострелка позволяет:

не допускать резких колебаний температур, снижающих ресурс системы;
сохранять объем воды в теплообменнике котла на постоянном уровне;
поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.

Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.

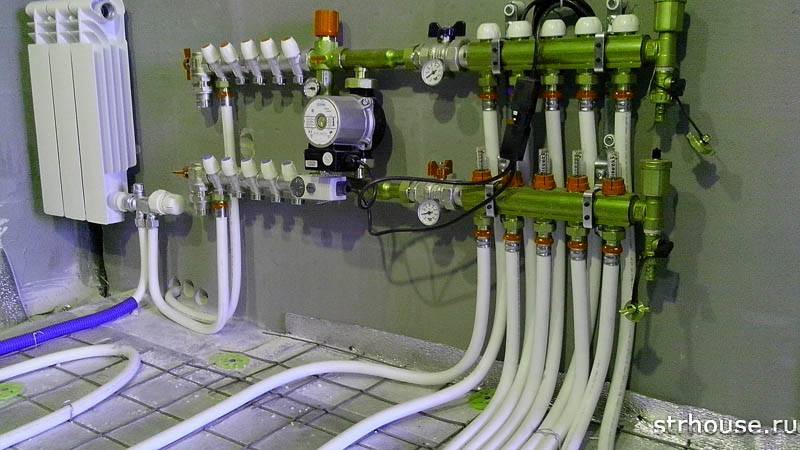

Гребенка для отопления

Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).

Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.

Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.

Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.

И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.

Плюсы и минусы конструкции

При монтаже коллекторного отопления нужно уделить внимание дополнительным устройствам. Они помогут упростить эксплуатацию всей системы

Положительной стороной является лучевая схема монтажа, в которой можно регулировать каждый теплообменник отдельно.

Это также помогает увеличить теплоотдачу.

Отрицательной стороной является то, что для коллекторного отопления обязательно понадобится отдельное помещение или хотя бы ниша, что не всегда может быть удобно.

Распределительный коллектор отопления это устройство для распределения по потребителям теплоносителя в отопительной системе дома. Коллектор (или гребенка, как его еще называют) отвечает за равномерное поступление теплоносителя в различные контуры системы отопления.

Существует мнение, что установка распределительного коллектора не является обязательной, т.к. отопление будет эффективно функционировать и без нее. Это утверждение верно только для небольших домов, где используется одноконтурные простые схемы, то есть тепло от котла последовательно передается всем радиаторам в доме, а затем возвращается обратно на подогрев.

При наличии трех и более контуров (например, радиаторы первого этажа, теплый пол первого этажа, радиаторы второго этажа, теплый пол второго этажа и т.д.) установка подобного устройства является обязательной. В противном случае неправильное распределение потоков теплоносящей жидкости может привести к снижению эффективности системы. К примеру, при горячих радиаторах будет оставаться холодным контур теплого пола или одна из комнат будет обогреваться слабо, при горячих батареях в других помещениях.

Виды коллекторов в системах обогрева

Модельный ряд продукции по специфике функционирования делится на 3 типа – солнечные и распределительные коллекторы, гидрострелки. Наибольшим охватом потребителей обладает вторая позиция.

Солнечные коллекторы

Предназначены преимущественно для решения хозяйственных задач, в южных регионах на них можно безбоязненно возложить все процессы, связанные с отоплением. В средней широте с недостаточным уровнем солнечного излучения такие коллекторы применяют для обеспечения горячего водоснабжения в те периоды, когда простаивает отопительный котел.

Коллектор солнечных панелей состоит из регистров, помещенных в вакуумные трубки, они взаимодействуют с замкнутым контуром, работающим на основе жидкого агента. По мере испарения агент поднимается к теплообменнику и нагревает рабочую среду. При остывании вещество опускается, тем самым закладывая цикличность процесса.

Гидрострелка – термогидравлический распределитель

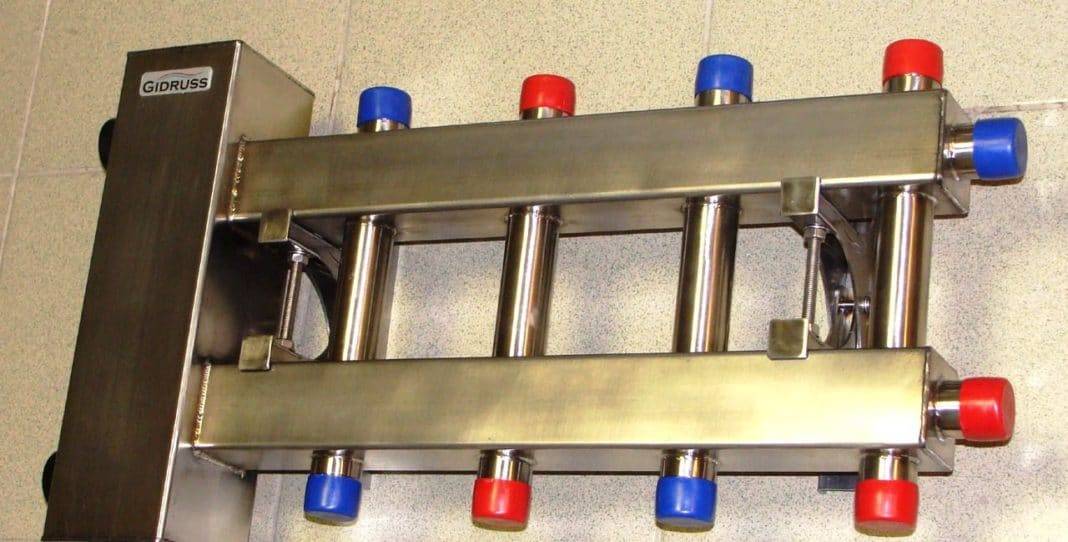

На фото гидрострелка с коллектором из нержавеющей стали

Гидроразделитель активно применяют в сложных нагревательных схемах, базирующихся на нескольких отопительных контурах, он объединяет котел с радиаторами, горячим водоснабжением, теплыми полами. Заводские модели устройств включают сепараторы потоков, а также механизмы, выводящие из системы воздух и загрязнения.

Для оптимизации обогрева желательно снабдить каждый контур собственным насосом. Гидрострелка – это особая категория коллектора, ее отличает способность работы с большими диаметрами труб, она монтируется в котельной в вертикальной плоскости.

Распределительные коллекторы для системы отопления

Они разносят потоки рабочей среды прямо к отопительным приборам. Конструктивно изделие состоит из пары гребенок, первая необходима для доставки теплоносителя к греющим точкам, вторая осуществляет отвод воды обратно в котельную. В торцевой части каждого распределителя предусмотрены подключения к магистралям, непосредственно вдоль корпуса можно увидеть штуцеры для конкретных приборов, в частности, для контуров теплого пола, отопительных батарей.

Обустройство радиаторного отопления с помощью распределительного коллектора, по сравнению с традиционными 1-2-трубными схемами, производится параллельно, а не как все привыкли – последовательно. Теплоноситель, разводимый по всем веткам, имеет одинаковую температуру. Характеристики каждого радиатора или группы в пределах одного контура можно задать в соответствии с запросами, при этом можно не бояться их взаимовлияния.

Для теплых полов использование гребенок – единственный осуществимый вариант, обеспечивающий ровную работу системы. При необходимости коллектор можно смонтировать скрытно, замаскировав специальным шкафом, помещенным в нишу.

Какие распределительные гребенки бывают?

Производители предлагают множество моделей коллекторов. Среди них можно встретить устройства с максимальным набором элементов. Подающая часть оснащена расходомерами, регулирующими поток теплоносителя в каждой петле, для более равномерного его распределения. На обратке смонтированы термодатчики для контроля за температурой каждого отопительного прибора. Система позволяет автоматически контролировать нагрев каждого радиатора. Стоимость такой распределительной гребенки отопления достаточно высока.

Коллекторный блок с максимальным набором функциональных элементов. Подающая часть оборудована расходомерами, регулирующими подачу и напор теплоносителя. На обратном коллекторе установлены термодатчики

Можно подобрать и более простые варианты. Например, латунный элемент с дюймовым проходом. Устройство имеет заглушки на обратном коллекторе, что позволяет при необходимости установить дополнительные приборы. Существуют литые детали и самые простые – с цанговыми зажимами для металлопластиковых труб. Это самый дешевый и проблемный вариант. Устройство часто «страдает» от возможного подтекания теплоносителя на участке соединения вентиля, что связано с быстрым износом уплотнителя, поменять который можно далеко не всегда.

Народные умельцы частенько самостоятельно изготавливают распределительные гребенки. Пожалуй, лучшим из всех вариантом можно считать трубу из нержавейки нужного диаметра, к которой приварены выходы. Но, несмотря на всю свою простоту, это достаточно дорогое удовольствие. И не только из-за стоимости трубы. Понадобится установить еще очень много дополнительных элементов, чтобы получить полноценное оборудование. Поэтому многие пользуются наиболее бюджетным вариантом – коллектором для отопления, собранным из полипропиленовых тройников, нужного размера вентилей и т.п.

Самый доступный и недорогой коллектор. Самостоятельно собран из полипропиленовых тройников, вентилей нужного размера, труб и других необходимых деталей

При организации отопления частного дома иногда возникает проблема — не все элементы получают достаточное количество теплоносителя. Вследствие нарушения циркуляции воды по трубопроводу до радиаторов или системы «теплого пола», они могут недостаточно прогреваться. Владельцы частных домов замечают разницу между температурой верхней части комнаты и нижней — то батареи слишком горячие, а пол холодный, то наоборот. Чтобы избежать этой проблемы, монтируйте коллектор для отопления.

Коллекторы для котельной

Ответы на все эти вопросы даются в этой статье.

Монтаж редукторов

Основная функция данного устройства заключается в стабилизации напряжения, поступающего к потребителю.
Его установка целесообразна в тех случаях, когда давление воды в системе превышает допустимое для сантехнических устройств.

Желательно сделать специальный сток, через который будут сливаться излишки, когда напор будет сильно превышать нормальный уровень.

У процесса установки есть определенные правила:

манометр регулятора давления необходимо монтировать так, чтобы он находился вертикально;
во время установки, стоит предусмотреть специальные отсекающие краны;
нужно учитывать обозначения на корпусе прибора, которые указывает, в каком направлении должна двигаться вода.

Преимущества и недостатки

Коллекторная система отопления имеет следующие преимущества:

Экономия расхода топлива на обогрев больших площадей – теплоноситель в процессе прохождения к радиаторам выполняет функцию теплообмена с меньшими потерями, что позволяет экономить денежные средства в отопительный сезон.
Возможность самостоятельно определять нужную температуру в различных комнатах – человек сам регулирует нужную температуру, отключая отдельные части от общей системы.
Трубы идеально прячутся в стяжке пола, что избавит комнату от устаревшего декора в виде труб.
Удобный ремонт – достаточно отключить отдельный участок, а в других комнатах отопление продолжит функционировать в прежнем режиме.

Несмотря на видимую экономию, такая система имеет и некоторые недостатки:

Большой расход трубы, что приведет к дополнительным тратам.
Полноценное функционирование зависит от наличия электричества в сети. Если отключили свет, то насос не сможет нагнетать воду, соответственно процесс циркуляции теплообменника будет отсутствовать и радиаторы быстро остынут.
Относительно высокая стоимость всех элементов системы, окупаемость которой будет более 2-3 лет.

Нюансы самодельной работы

Главным условием для корректной работы отопления является создание в системе гидравлического баланса. Кольцевой коллектор для отопления должен иметь такую же пропускающую способность входящего патрубка (сечение основной трубы, подведенной к подающей магистрали) как и сумма тех же показателей во всех контурах. К примеру, для системы, имеющей 4 контура, это выглядит так:

D = D1 + D2 +D3 +D4

Изготавливая коллектор отопления своими руками, помните, что расстояние между подающим и обратным участком трубы должно составлять величину, равную не менее шести диаметрам гребенки.

При монтаже устройства учитывают следующие нюансы:

электрический бойлер или газовый котел подключают к верхним или нижним патрубкам
циркуляционный насос врезается только с торцевой стороны гребенки
отопительные контуры подводят к верхней или нижней части коллектора.

Для отопления дома с большой площадью, циркуляционные насосы устанавливают на каждый контур. Кроме того, для выбора оптимального объема теплоносителя, на каждом входном и выходном патрубке устанавливают дополнительное оборудование – балансировочные расходомеры и клапаны для регулировки. Эти приспособления ограничивают приток горячей жидкости к отдельно взятому патрубку.

Чтобы коллектор котельной разводки выполнял возложенные на него функции в полном объеме, нужно чтобы длина всех подведенных к нему контуров была приблизительно одной длины.

Можно дополнительно (но необязательно) при изготовлении коллекторов отопления оборудовать смесительный узел. Он состоит из труб, которые соединяют между собой входную и обратную гребенку. В этом случае, для регулирования количества холодной и горячей воды в процентном соотношении, монтируют двух или трехходовой клапан. Он управляется сервоприводом закрытого типа, на который поступает сигнал от установленного в контуре отопления датчика температуры.

Вся эта конструкция позволяет регулировать температуру нагрева того или иного помещения или отдельного контура. Если на коллектор в котельной поступает слишком горячая вода, то в систему увеличивается приток холодной жидкости.

Для сложной системы отопления, в которой установлено несколько коллекторов, устанавливают гидрострелку. Она улучшает работу распределительных гребенок.

Коллектор для котельной, который вы изготовите самостоятельно, обеспечит нормальное функционирование отопления только в случае точного подбора параметров обводки системы. Поэтому сначала нужно доверить расчеты профессионалу, а потом уже приступать к работе.

Помните, что комфортная температура в доме зависит от множества факторов. Только полностью сбалансированная система обеспечит корректную работу отопления.

Материалы и инструменты

Для работ потребуются инструменты и материалы. Также следует выполнить расчет необходимого количества материалов, а помимо этого, позаботиться о приобретении необходимых компонентов системы.

котел;
коллектор;
насос;
клапан для регулировки;
воздухоотвод;
клапаны;
фитинги;
шурупы;
шуруповёрт;
цемент;
песок.

Помимо них, до монтажа следует приобрести главные компоненты системы. В качестве главного элемента системы отопления выступает котел отопления. При выполнении монтажных работ не обойтись без нагнетающего насоса, который может подключаться непосредственно к котлу.

Монтаж клапанов выполняется на входе прибора. Также следует приготовить трубы, которые будут использоваться для создания разводки. После этого производят подготовку коллектора. Этот прибор имеет в составе элементы, используемые для настройки температуры системы и её регулировки.

Также владелец должен приобрести трубы для укладки на поверхности пола. Помимо них покупаются фитинги, которые во время работы используются для прокладки главной магистрали. Также эти элементы используют и для подсоединения к системе теплый пол проложенных труб.

Предназначенные для теплого пола трубы могут изготавливаться из полипропилена. Лучший выбор — изделия, имеющие армирующий слой из стекловолокна. Их достоинством является то, что при высокой температуре они меньше расширяются. Кроме них можно использовать полиэтиленовые трубы, поскольку при нагреве они расширяются по минимуму.

При монтаже поверхностных систем отопления чаще всего используют полиэтиленовые трубы. Выбирать следует изделия с диаметром от 18 до 22 мм. Труба должна быть рассчитана на рабочее давление до 10 бар и температуру до 90 градусов Цельсия. Отдельные модели труб снабжены кислородной защитой и имеют в своей структуре дополнительные слои. Однако чаще всего владельцы делают выбор в пользу полиэтиленовых труб, поскольку их стоимость довольно низкая. Если для владельца при монтаже теплого пола самое главное – снизить затраты на установку системы, то обычно выбираются именно трубы из полиэтилена.

Своим видом коллектор представляет собой прибор, у которого имеется отводы. По-другому его называют разветвителем. Применяется он главным образом для подсоединения разных контуров системы.

Магистральная линия подключает разные контуры, обеспечивающие доставку нагретой воды и отвод холодной.

При монтаже «теплого» пола устраивают два коллектора. Первый выступает разветвителем и предназначен для раздачи нагретой воды. Второй используется для сбора охлажденного теплоносителя.

Приборы, используемые для настройки системы, располагаются в конструкции разветвителя:

клапаны;
устройство для регулировки слива;
запасной слив;
воздух от воды.

Распределительный узел

Распределительный узел для холодного водоснабжения призван обеспечить равномерность давления, для всех потребителей обслуживаемой сети. Именно этим отличается такой тип разводки, от старого магистрального, при котором конечному потребителю могло не достаться воды вовсе. Требования, тоже имеют свою специфику и должны соответствовать санитарным нормам и быть рассчитанными на давление сети, от которой питаются.

Они бывают либо регулируемого, либо отсекающего типа и последние оснащены шаровыми кранами, когда регулируемые должны иметь кран-буксу или вентиль. Исходя из назначения, можно установить коллектор с «инсталлированными» шаровыми кранами.

Принципы составления схем разводки

Единых стандартов планировки при составлении схем разводки коллекторной системы не существует. Оборудование подбирается под конкретные задачи.

А одним из обязательных условий реализации схемы является необходимость подключения всех батарей к одному стояку.

Вам также может быть полезна информация о том, как подключить радиатор отопления.

Чтобы воплотить в квартире схему коллекторной разводки, придется оставить лишь один канал тепла, предварительно заварив остальные – он возьмет на себя всю нагрузку

Если же заварить все остальные каналы подачи воды с тем, чтобы один стояк взял на себя всю нагрузку, образуется замкнутая гидравлическая цепь в пределах одной квартиры. Все расположенные выше по стояку отопительные приборы буду отрезаны от системы и не получат желаемого тепла.

Жильцы, живущие сверху, рано или поздно выявят причину такого явления, и схему придется повторно переделывать в принудительном порядке, выложив при этом немаленькую сумму.

Коллекторную разводку отопления допускается устанавливать в многоквартирных домах новой постройки при условии, что еще на этапе строительства в них установили дополнительные вентили для подключения контуров различной конфигурации.

При обустройстве коллекторной системы следует учитывать ряд ключевых моментов, которые свойственны и для других типов систем

Коллекторная система как нельзя лучше подходит для частных домов.

Главное – при проектировании разводки придерживаться основных рекомендаций профессионалов:

Наличие воздухоотводчика. Автоматизированный клапан размещают непосредственно на коллекторах подачи и обратки.
Наличие расширительного бака. Показатель его объема должен составлять как минимум 3% относительно суммарного объема теплоносителя. Но допускается использовать и устройства и с большим объемом.
Место размещения расширительного бака. Его устанавливают на «обратке», размещая перед циркуляционным насосом по ходу воды. Подробнее о его установке рассказано в другой нашей статье.
Установка циркуляционных насосов на каждом контуре. Место их расположения непринципиально, но максимальную эффективность из-за низкой рабочей температуры они проявляют на «обратке».

При необходимости задействования гребенки, оснащенной гидравлическим компенсатором, расширительный бак устанавливают перед основным насосом, призванным обеспечивать передвижение воды в малом контуре.

Благодаря размещению расширительного бака перед насосом можно существенно снизить риск повреждения устройства под действием турбулентности воды

Циркуляционный насос фиксируют таким образом, чтобы вал находился строго горизонтально. В противном случае первая же воздушная пробка оставит агрегат без смазки и охлаждения.

Если в системе отопления присутствуют дополнительные распределительные узлы – они не должны быть сообщающимися.
