Правильная установка солнечных батарей своими руками

Как дома установить солнечные батареи?

Дома солнечные панели фиксируются на специальную конструкцию, взаимодействие с которой дает возможность фотоэлементам противостоять любым негативным климатическим воздействиям (дождю, снегу, ветру). Кроме того, такая система обуславливает формирование благоприятного угла наклона.

Указанные конструкции бывают нескольких конфигураций:

наклонного типа – подобные системы прекрасно подходят для установки на скатной крыше;
горизонтальный вариант – версия, ориентированная на монтаж на плоской кровле;
свободностоящая модель – монтируется на крышах разного размера и любой формы.

Где лучше установить панели?

Первое, что необходимо сделать перед тем, как установить и подключить солнечную батарею – определиться с местом размещения агрегата.

Солнечные батареи можно размещать практически в любой хорошо освещаемой точке:

на крыше загородного коттеджа;
на балконе многоквартирного дома;
на прилегающей к дому территории.

Главное – обеспечить необходимые условия для получения максимальной выработки электроэнергии. Одним из таковых является ориентация и угол наклона относительно горизонта. Так светопоглощающая поверхность агрегата должна быть направлена в южную сторону.

В идеале солнечные лучи должны падать на нее под 90°. Чтобы добиться этого эффекта, необходимо подобрать оптимальный угол уклона в зависимости от климатических условий региона. Для каждого региона этот показатель свой.

К примеру, в московском регионе угол наклона размещения поверхности солнечных батарей для летних месяцев составляет 15-20°, а в зимние месяцы изменяется до отметки в 60-70°.

Наши сотрудники регулярно предоставляют консультации на предмет установки солнечных электростанций различных типов, а также компания Best Energy предоставляет полный комплекс услуг для установки солнечной электростанции «под ключ». Реже бывает применение автономной системы электроснабжения на основе солнечных батарей для автомобильного транспорта и недавно к нашим специалистам поступил интересный вопрос о том, как правильно соединить две солнечные батареи разной мощности: последовательно или параллельно? Ответ на этот вопрос было принято решение опубликовать на сайте в разделе поддержки по продукции альтернативных источников энергии, доработав его в полноценный формат статьи.

Инвестиции в охраняемую территорию и внесены в реестр памятников

Кроме того, в правилах содержатся два исключения из общего правила об отсутствии обязательств по получению разрешения на строительство солнечных батарей. Прежде всего, всякий раз, когда солнечные батареи будут проектом, который требует оценки воздействия на окружающую среду, и проектом, который требует оценки воздействия Natura 2000, в соответствии со ст. 59 Закона от 3 октября 2008 года об обмене информацией об окружающей среде и ее защите, участии общественности в охране окружающей среды и об оценках воздействия на окружающую среду (сводный текст, Законодательный вестник 2016 года. 1936 год). Во-вторых, когда бы ни находились солнечные батареи на строительном объекте, который внесен в реестр памятников. Если панели находятся в зоне, занесенной в реестр памятников, потребуется как минимум уведомление. В вышеупомянутых ситуациях перед подачей заявки на разрешение на строительство или перед подачей определенных работ мы должны получить разрешение от соответствующего провинциального реставратора памятников, выданного на основании положений об охране памятников и уходу за памятниками.

Это подтверждается судебным и административным прецедентным правом. Областной административный суд в Кракове в решении от 22 января 2016 года, номер ссылки Акт II SA / Kr 1503/15 гласил: « С ст. 29 параграф 2 пункта 16 п.н. отличают солнечные коллекторы (и в их случае говорится о выпуске, когда они устанавливаются как отдельно стоящие) и фотоэлектрические устройства (в отношении которых регулирование не накладывает каких-либо ограничений на метод их установки) – это означает, что при каждом способе установки устройства Фотоэлектрическая панель или коллектор использует такое исключение при условии, что установленная электрическая мощность не превышает 40 кВт при условии, что условия, указанные в ст. 29 параграф 3 б.п., то есть это не проекты, которые требуют оценки воздействия на окружающую среду, а проекты, которые требуют оценки воздействия на объекте Natura 2000 в соответствии со ст. 59 Закона 2008 года о предоставлении информации об окружающей среде и ее защите, об участии общественности в охране окружающей среды и об оценке воздействия на окружающую среду “.

Правовые акты:

1) Директива 2009/28 / EC Европейского парламента и Совета от 23 апреля 2009 года о поощрении использования энергии из возобновляемых источников, внесение изменений и последующая отмена Директив 2001/77 / EC и 2003/30 / EC. (Вестник законов ЕС. Л. 2009.140.16)

2) Закон о строительстве от 7 июля 1994 года (сводный текст, Законодательный вестник 2017 года 1332)

3) Закон от 3 октября 2008 года об обмене информацией об окружающей среде и ее защите, участии общественности в охране окружающей среды и об оценках воздействия на окружающую среду (сводный текст, Законодательный вестник 2016 года, 1936 год).

4) Закон от 23 июля 2003 г. об охране памятников и охране памятников (Законодательный вестник 2014.1446, сводный текст).

Публикация: 17.07.2017

Способы установки

Фотоэлектрические модули, исходя из способов их использования можно разделить, во-первых, на два основных типа:

стационарные, постоянной установки;
мобильные, передвигаемые по мере необходимости с места на место.

И хотя использование мобильных модулей набирает обороты, их все шире используют в полевых условиях туристы, геологи, их размещают на крышах трейлеров и передвижных домов, самым распространенным является первый вариант — стационарный. Такие элементы могут быть установлены:

на крыше зданий и сооружений, сюда же относятся козырьки и навесы;
на стенах домов;
на земле.

Каждый и способов имеет свои преимущества и недостатки, например, модуль, стоящий на земле, дешевле в установке и более прост в обслуживании, но зато отнимает полезную площадь участка, а также может затеняться находящимися рядом объектами. Крышные же сооружения сложней смонтировать и обслужить, зато риск повреждения панели гораздо меньше.

Идеи из подручных материалов

Можно сделать солнечную батарею своими руками из подручных материалов. Рассмотрим самые популярные варианты.

Солнечная батарея из фольги

Многие удивятся, узнав, что фольгу можно применять для изготовления солнечной батареи своими руками. На самом деле, в этом нет ничего удивительного, ведь фольга увеличивает отражающие способности материалов. Например, для уменьшения перегрева панелей, их кладут на фольгу.

Как сделать солнечную батарею из фольги?

Нам понадобится:

2 «крокодильчика»;
медная фольга;
мультиметр;
соль;
пустая пластиковая бутылка без горлышка;
электрическая печь;
дрель.

Очистив медный лист и вымыв руки, отрезаем кусок фольги, кладем его на раскаленную электроплиту, нагреваем полчаса, наблюдая почернение, затем убираем фольгу с плиты, даем остыть и видим, как от листа отслаиваются куски. После нагревания оксидная пленка пропадает, поэтому черный оксид можно аккуратно удалить водой.

Затем вырезается второй кусок фольги такого же размера, как и первый, две части сгибаются, опускаются в бутылку так, чтобы у них не было возможности соприкоснуться.

Далее «крокодильчики» прицепляются к панели, провод от ненагретой фольги — к плюсу, от нагретой — к минусу, соль растворяют в воде и выливают раствор в бутылку. Батарея готова.

Также фольгу можно применять для подогрева. Для этого ее необходимо натянуть на раму, к которой затем нужно подсоединить шланги, подведенные, например, к лейке с водой.

Вот мы и узнали, как самому сделать солнечную батарею для дома из фольги.

Солнечная батарея из транзисторов

У многих дома завалялись старые транзисторы, но не все знают, что они вполне подойдут для изготовления солнечной батареи для дачи своими руками. Фотоэлементом в таком случае является полупроводниковая пластина, находящаяся внутри транзистора. Как же изготовить солнечную батарею из транзисторов своими руками? Сначала необходимо вскрыть транзистор, для чего достаточно срезать крышку, так мы сможем разглядеть пластину: она небольших размеров, чем и объясняется низкий КПД солнечных батарей из транзисторов.

Далее нужно проверить транзистор. Для этого используем мультиметр: подключаем прибор к транзистору с хорошо освещенным p-n переходом и замеряем ток, мультиметр должен зафиксировать ток от нескольких долей миллиампера до 1 или чуть больше; далее переключаем прибор в режим измерения напряжения, мультиметр должен выдать десятые доли вольта.

Прошедшие проверку транзисторы размещаем внутри корпуса, например, листового пластика и спаиваем. Можно изготовить такую солнечную батарею своими руками в домашних условиях и использовать ее для зарядки аккумуляторов и радиоприемников маленькой мощности.

Солнечная батарея из диодов

Также подходят для сборки батарей старые диоды. Сделать солнечную батарею своими руками из диодов совсем несложно. Нужно вскрыть диод, оголив кристалл, являющийся фотоэлементом, затем нагревать диод 20 секунд на газовой плите, и, когда припой расплавится, извлечь кристалл. Остается припаять вытащенные кристаллы к корпусу.

Мощность таких батарей невелика, но для электропитания небольших светодиодов ее достаточно.

Солнечная батарея из пивных банок

Такой вариант изготовления солнечной батареи своими руками из подручных средств большинству покажется очень странным, но сделать солнечную батарею своими руками из пивных банок просто и дешево.

Корпус сделаем из фанеры, на которую поместим поликарбонат или оргстекло, на задней поверхности фанеры зафиксируем пенопласт или стекловату для изоляции. Фотоэлементами нам послужат алюминиевые банки

Важно выбрать именно банки из алюминия, так как алюминий менее подвержен коррозии, чем, например, железо и обладает лучшим теплообменом

Далее в нижней части банок проделываются отверстия, крышка срезается, и ненужные элементы загибаются для обеспечения лучшей циркуляции воздуха. Затем необходимо очистить банки от жира и грязи с помощью специальных средств, не содержащих кислоты. Далее необходимо герметично скрепить банки между собой: силиконовым гелем, выдерживающим высокие температуры, или паяльником. Обязательно нужно очень хорошо просушить склеенные банки в неподвижном положении.

Прикрепив банки к корпусу, окрашиваем их в черный цвет и закрываем конструкцию оргстеклом или поликарбонатом. Такая батарея способна нагревать воду или воздух с последующей подачей в помещение.

Мы рассмотрели варианты того, как сделать солнечную панель своими руками. Надеемся, что теперь у вас не возникнет вопроса, как сделать солнечную батарею.

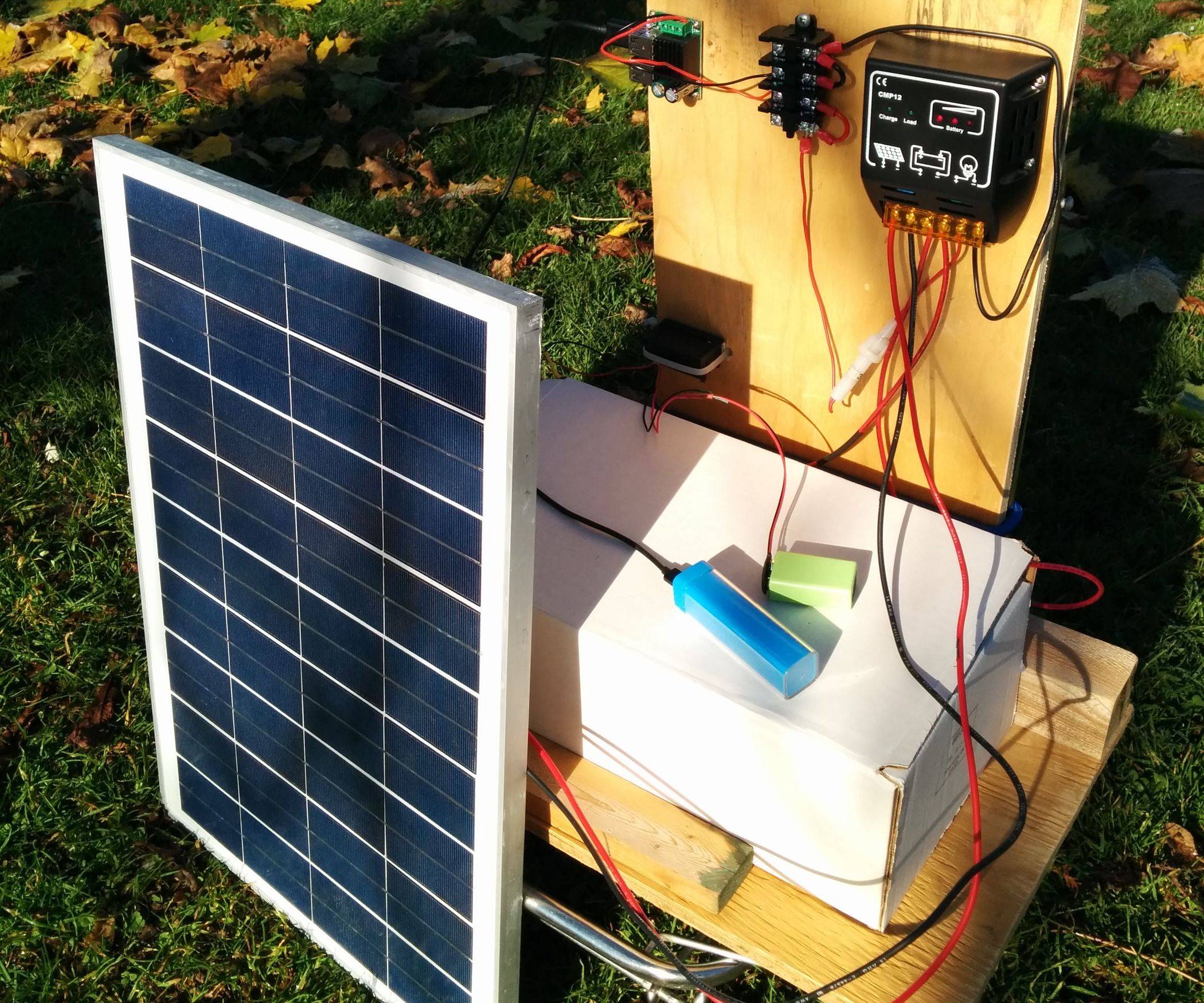

Особенности конструкции

Не вдаваясь в подробности, можно сказать, что фотоэлектрический модуль

состоит из двух тонких пластин – полупроводника, посредством которого происходит преобразование солнечной энергии в электричество.

Вырабатывается постоянный ток, для превращения его в переменный используется инвертор.

Также в систему электроснабжения входят аккумуляторы – ведь интенсивность солнечного излучения неравномерна на протяжении суток, и контроллер.

Для системы небольшой мощности существенны потери напряжения в кабеле – его следует делать максимально коротким.

Оптимальный угол наклона

Положение солнца в летний и зимней период отличается, поэтому специалисты советуют в теплое время устанавливать панели под углом 90 градусов для перпендикулярного попадания света, а в холодный период – под наклоном. Но если у вас нет возможности изменять положение солнечных панелей, тогда следует определиться со средним углом наклона. Для правильного угла установки солнечных панелей предалагаем выбрать крепления для солнечных панелей из каталога на нашем сайте.

Летом

Ниже представлена таблица, где отражены оптимальные значения угла наклона для каждого из месяцев в теплый период.

Месяц	Угол наклона, градусы
Апрель	45
Май	18
Июнь	18
Июль	18
Август	27
Сентябрь	53

Конечно, очень сложно каждый месяц самостоятельно заниматься изменением угла наклона солнечной панели, но на основе периодических опытов специалисты зафиксировали, что если на все эти теплые месяцы установить батарею в наклоне 27 градусов, то она будет отдавать наибольшую суммарную производительность, чем под другими углами. Данное правило действует, если все 6 месяцев панель будет неподвижна.

Угол наклона солнечных батарей

Зимой

Для зимы также установлены свои показатели, которые оптимальны для размещения модулей в наклоне. Данные представлены в таблице.

Месяц	Угол наклона, градусы
Октябрь	53
Ноябрь	90
Декабрь	90
Январь	90
Февраль	53
Март	53

Если вы установите панель с погрешностью в 5-10% или солнечные лучи будут менять свою траекторию с указанным значением отклонения, это особо не скажется на общей производительности и выработки энергии.

Согласно исследованиям, в зимний период оптимальной величиной стал угол 53 градуса. Если установить панель под таким наклоном на весь зимний период, то батарея будет вырабатывать наибольшую суммарную энергию, опять-таки, в случае если регулярно происходит очистка снега (при сильных осадках) и нет возможности каждый месяц менять угол наклона. Интенсивность и общая эффективность также зависят от значения солнечной радиации, высоты солнца и как быстро тает снег с панелей.

Фиксированный угол наклона в течение года

Теперь осталось определиться с углом наклона, если у вас нет возможности его изменять каждый месяц, и вы хотите установить солнечные панели на весь год.

Месяц	Угол наклона, градусы
Октябрь	53
Ноябрь	90
Декабрь	90
Январь	90
Февраль	53
Март	53

Здесь оптимальным значением стал угол наклона 53 градуса, при котором были зафиксированы наивысшие показатели генерации энергии. Но, конечно, угол наклона панелей необходимо менять хотя бы 2 раза в год. Ориентировочными датами считаются дни весеннего и осеннего равноденствия. При этом, даже если вы будете соблюдать все правила размещения панелей, нужно понимать, что остается небольшой процент погрешности в расчете на погодные условия, местные особенности, а также частичное затемнение модулей, что не всегда возможно проконтролировать. Чтобы избавить себя от таких сложностей, лучше всего обеспечить солнечные батареи трекером. Он будет в автоматическом режиме с соблюдением всех требований (широты, региона, месяца) регулировать угол наклона. С его помощью достигается максимальная мощность, которой нельзя добиться при самостоятельном изменении положения панелей. Однако нужно помнить про высокую стоимость таких установок, которая будет оправдана только для больших объектов.

Способы установки

стационарные, постоянной установки;
мобильные, передвигаемые по мере необходимости с места на место.

на крыше зданий и сооружений, сюда же относятся козырьки и навесы;
на стенах домов;
на земле.

Этапы монтажных работ

Итак, перед тем, как самостоятельно устанавливать панели на крыше жилого дома, Вы должны убедиться в следующем:

На основании всех этих моментов нужно первым делом самому правильно выбрать, где лучше установить систему на крыше дома. Сразу же следует отметить, что система должна находиться на южной стороне постройки, так как именно на эту область приходится максимальное количество солнечной энергии в световой день.

После того как Вы определитесь, где именно будут размещены панели (либо коллекторы), необходимо переходить к сборке рамной конструкции и установке ее на кровлю. Обязательно используйте только металлические уголки и профиля. Изготавливать каркас из бруса не рекомендуется, т.к. он быстрее потеряет свои прочностные свойства. Лучше всего использовать квадратный профиль 25*25 мм либо уголок, но на данном этапе все сугубо индивидуально – если Вы решили установить солнечную батарею большой площади, сечение профиля должно быть на порядок больше.

Полный обзор монтажных работ

Установка креплений на крыше

Отдельное внимание нужно уделить углу наклона панелей к плоскости горизонта, а иначе говоря – земной поверхности. Для каждого региона условия немного отличаются, но обычно весной рекомендуется выполнять установку солнечных батарей под углом 45 градусов, а ближе к осени 70-75

Именно поэтому нужно заблаговременно продумать конструкцию рамы, чтобы можно было вручную выбирать, под каким углом установить систему под солнцем

Обычно раму изготавливают в форме треугольной призмы и крепят к крыше с помощью болтов

Именно поэтому нужно заблаговременно продумать конструкцию рамы, чтобы можно было вручную выбирать, под каким углом установить систему под солнцем. Обычно раму изготавливают в форме треугольной призмы и крепят к крыше с помощью болтов.

Сразу же обращаем Ваше внимание на то, что на плоской крыше или на земле не нужно выполнять горизонтальную установку панелей. В зимнее время Вам придется постоянно убирать снег с поверхностью, а иначе система не будет работать

Если воздушное пространство будет отсутствовать, ухудшиться отвод тепла, что может в дальнейшем за короткий промежуток времени вывести систему из строя! Исключением являются крыши из шифера либо ондулина, которые благодаря волнистой структуре кровельного материала, самостоятельно обеспечат подход воздуха

Еще одно не менее важное требование – между крышей и солнечной батареей обязательно должно быть воздушное пространство (актуально в том случае, если Вы решили установить панель без рамы на гибкую либо металлочерепицу). Если воздушное пространство будет отсутствовать, ухудшиться отвод тепла, что может в дальнейшем за короткий промежуток времени вывести систему из строя! Исключением являются крыши из шифера либо ондулина, которые благодаря волнистой структуре кровельного материала, самостоятельно обеспечат подход воздуха

Ну и последний важный момент установки – солнечные батареи нужно крепить в горизонтальном положении (длинной стороной вдоль дома)

Если пренебречь данным правилом может произойти неравномерный нагрев верхней и нижней области панели, что заметно снизит эффективность использовать автономной системы электроснабжения либо отопления частного дома

Ну и последний важный момент установки – солнечные батареи нужно крепить в горизонтальном положении (длинной стороной вдоль дома). Если пренебречь данным правилом может произойти неравномерный нагрев верхней и нижней области панели, что заметно снизит эффективность использовать автономной системы электроснабжения либо отопления частного дома.

Порядок монтажа системы электроснабжения участка на мачтах и стене Вы можете на данном видео:

Как правильно установить конструкцию на столбах

Крепление панелей на стене

Вот и все, что хотелось рассказать Вам о том, как установить солнечные батареи для дома своими руками! Надеемся, что предоставленная инструкция с фотоотчетами и видеоуроками была для Вас интересной и полезной!

Также читают:

Как меньше платить за свет легально
Как выбрать солнечные батареи для дома
Как сделать светодиодный прожектор своими руками
Схемы подключения солнечных батарей

Выбор места установки

Производительность солнечных панелей во многом зависит от места их установки. Поэтому, перед тем как сделать солнечную батарею своими руками, нужно заранее определиться, где она будет расположена.

Одновременно, следует учитывать следующие факторы:

Степень затененности. Если вокруг панели находятся здания, заросли деревьев и прочие габаритные предметы, создающие тень, она не сможет нормально функционировать и вырабатывать достаточное количество электроэнергии. Кроме того, панель может очень быстро прийти в негодность, не оправдав расходы на ее изготовление.
Ориентирование панелей относительно солнца. Световой поток, создаваемый солнечными лучами, должен максимально захватывать поверхность фотоэлементов. Жители северного полушария направляют панель главной стороной на юг, а в южном полушарии ориентация выполняется строго на север.
Угол наклона. Также выбирается в зависимости от положения и местных координат и устанавливается в соответствии с широтой. Для расчетов угла установки панели в интернете существуют онлайн-калькуляторы, выдающие наиболее подходящий градус.
Наличие свободного доступа для чистки, ремонта и обслуживания. В процессе эксплуатации лицевая поверхность панели постепенно покрывается пылью, грязью, а зимой – снегом. В результате, ее эффективность заметно снижается. В некоторых случаях требуется полная замена солнечных батарей. Поскольку очистка будет выполняться самостоятельно, батарею желательно устанавливать в удобном и доступном для себя месте.

Установка солнечных батарей – как монтировать?

1. Солнечные батареи следует размещать в наиболее освещенном месте, плоскостью строго на юг. Позаботьтесь о том, чтобы в процессе прохождения солнца по небосклону соседние здания, башни или деревья их не затеняли, не зависимо от времени года. Наиболее оптимальными местами для установки являются крыши и стены зданий. Можно устанавливать солнечные панели на специальных опорах непосредственно на земельном участке в качестве навесов над беседкой или автомобильной стоянкой.

2. Оптимальный угол наклона фотоэлектрических панелей (модулей), относительно горизонта, по идее должен меняться в зависимости от времени года и рассчитывается исходя из условий работы установки. Такое изменение угла наклона, для получения оптимума, дело весьма непростое. Поэтому для системы, работающей круглый год, данный угол наклона, относительно горизонта, можно принять равным географической широте местности, где размещается установка. Для солнечной электростанции работающей только в летний период (с апреля по октябрь) – угол наклона равен широте местности минус 15°, а для работающей только в зимний период – широте местности плюс 15°.
На месте установки солнечные модули размещаются так, чтобы их лицевая сторона была направлена на юг, но если плоскость крыши не позволяет этого, то допустимо отклонением на восток от южного направления более 15-20°, а на запад – не более 15-20°. Увеличение данных отклонений приводит к существенному понижению эффективности солнечных батарей.

В зимний период, выпавший на поверхность солнечных батарей снег снизит выработку электроэнергии до нуля, поэтому крайне важно обеспечить доступ к панелям для их очистки, либо установить солнечные модули под углом, близким к 70-90° для самоочистки

4. При установке большого числа солнечных батарей на плоской поверхности при помощи наклонных консолей в несколько рядов необходимо соблюсти расстояние между рядами во избежание затенения солнечных модулей друг другом. Расстояние между рядами следует принимать не менее 1,7 высоты ряда.

5. Устройство солнечной батареи позволяет осуществлять крепеж на любые поверхности и не требует обязательной покупки специализированных, не дешевых крепежных элементов. Но со специализированным крепежом установка и монтаж происходит быстрее. Алюминиевый профиль каждого модуля имеет отверстия для крепления и не ограничивает варианты поверхностей для установки.

6. Теперь посмотрим ситуацию с точки зрения максимального согласования источника энергии и нагрузки. В обычном жилом доме пик потребления приходится на утро и вечер, поэтому возможно разделить солнечный массив на две группы и развернуть их на юго-запад и юго-восток. Конечно, суммарная выработка системы снизится, появится дополнительный контроллер заряда, однако режим эксплуатации аккумуляторов станет более благоприятным. Ввиду того, что аккумуляторы являются единственной расходной частью электростанции, в долгосрочной перспективе, затраты на эксплуатацию системы будут значительно меньше.

7. Следует учесть «температурный коэффициент», который влияет на мощность фотоэлементов солнечных панелей (температура ФЭП при испытаниях принята равной +25°C). В зимнее время, например, мощность ФЭП может существенно возрасти из-за снижения температуры окружающего воздуха. При 0°C мощность может возрасти на 11%, при -40°C — на 30%. Оценить примерную степень увеличения мощности работы ФЭП зимой Вы сможете, изучив данные по среднемесячным температурам в Вашем регионе. Температурный коэффициент при расчётах можно принять равным -0.47% на каждый градус разницы между текущей температурой и номинальной температурой (+25°C). Если разница получается «отрицательная», то процент изменения мощности будет «положительным». То есть, при повышении температуры ФЭП, их мощность уменьшается. А при снижении температуры, мощность модулей увеличивается.

Из-за существенного влияния температуры ФЭП на эффективность их работы, не рекомендуется устанавливать панели вплотную к плоской поверхности
крыши или другой опорной плоскости. Рекомендуется оставлять вентиляционный зазор. Многие установщики пренебрегают данным правилом, в результате
чего ФЭП сильно перегреваются под воздействием прямых солнечных лучей в жаркие летние дни. Это приводит не только к снижению мощности работы ФЭП,
но и к сокращению срока их службы.

Заключение: проверка целесообразности установки солнечных батарей

Перед тем, как приниматься за подключение солнечной батареи для дома, следует подумать, будет ли это выгодно:

сначала нужно выяснить, сколько панелей нужно приобрести для получения 1 кВт энергии. Далее рассчитать площадь «поля» с учетом своего энергопотребления. Предварительно нужно будет подсчитать, сколько киловатт тратится ежедневно. Стандартная панель выдает около 0,12 кВт за световой день. Таким образом можно увидеть, сколько панелей нужно для обеспечения нужного количества энергии. По размерам панелей можно вычислить, какую площадь они будут занимать. Следует иметь ввиду, что для более точного расчета лучше обратиться к профессионалам. Они произведут все расчеты с учетом уровня инсоляции в районе проживания. К тому же, специалисты дадут рекомендации по приобретению наиболее подходящих единиц. Читать: Критерии расчета солнечной установки для дома.
подсчитать, сколько в среднем бывает солнечных дней в году. Затем разделить стоимость затрат на такой источник энергии на 25 лет. Зная, сколько приблизительно можно получить энергии в год, можно подсчитать, будут ли окупаться потраченные деньги. При этом нужно помнить, что солнце наиболее активно летом.
Даже установка небольшого количества панелей может уменьшить расходы на электроэнергию. Поэтому нужно рассмотреть все возможные варианты.
