Конструкция
Несмотря на разнообразие конструкций кранов, в любых моделях можно найти и общие черты. Так, любой кран имеет следующие детали:
- Излив. То есть, носик патрубка, к которому присоединяется душевой кран.
- Место присоединения к водопроводу.
- Запорный вентиль, при помощи которого регулируется подача воды. Вентиль, который называют иногда кран-буксой или картриджем.
- Корпус крана. Эту деталь изготавливают из сплавов, а сверху его покрывают декоративным покрытием.

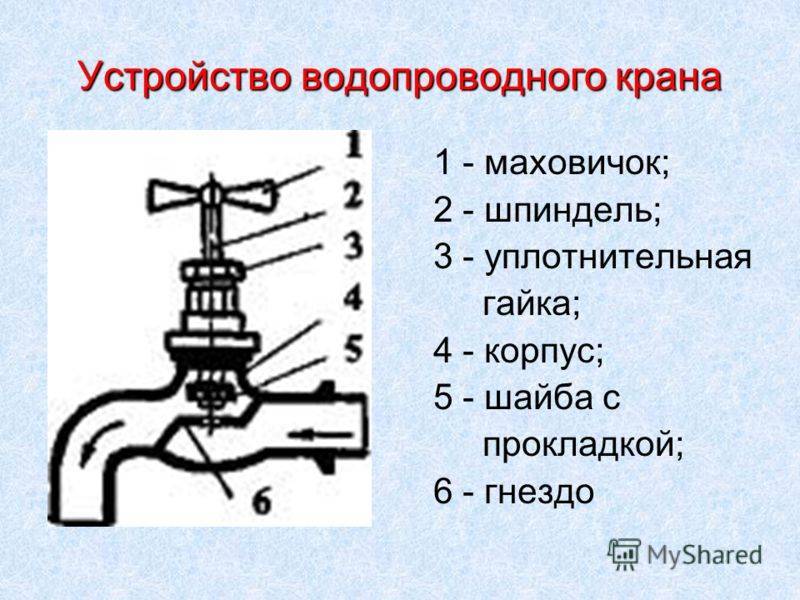

Устройство запорного клапана
В разных моделях устройство запорного вентиля может сильно отличаться. Основными элементами этого устройства являются клапан и механизм, который приводит клапан в движение. Затвор клапана приводится в движение вращением или движением вверх-вниз.
Традиционные модели кранов оснащаются резиновым (реже кожаным) клапаном. Эта конструкция имеет существенный недостаток – материал клапана довольно быстро истирается, и он начинает протекать.

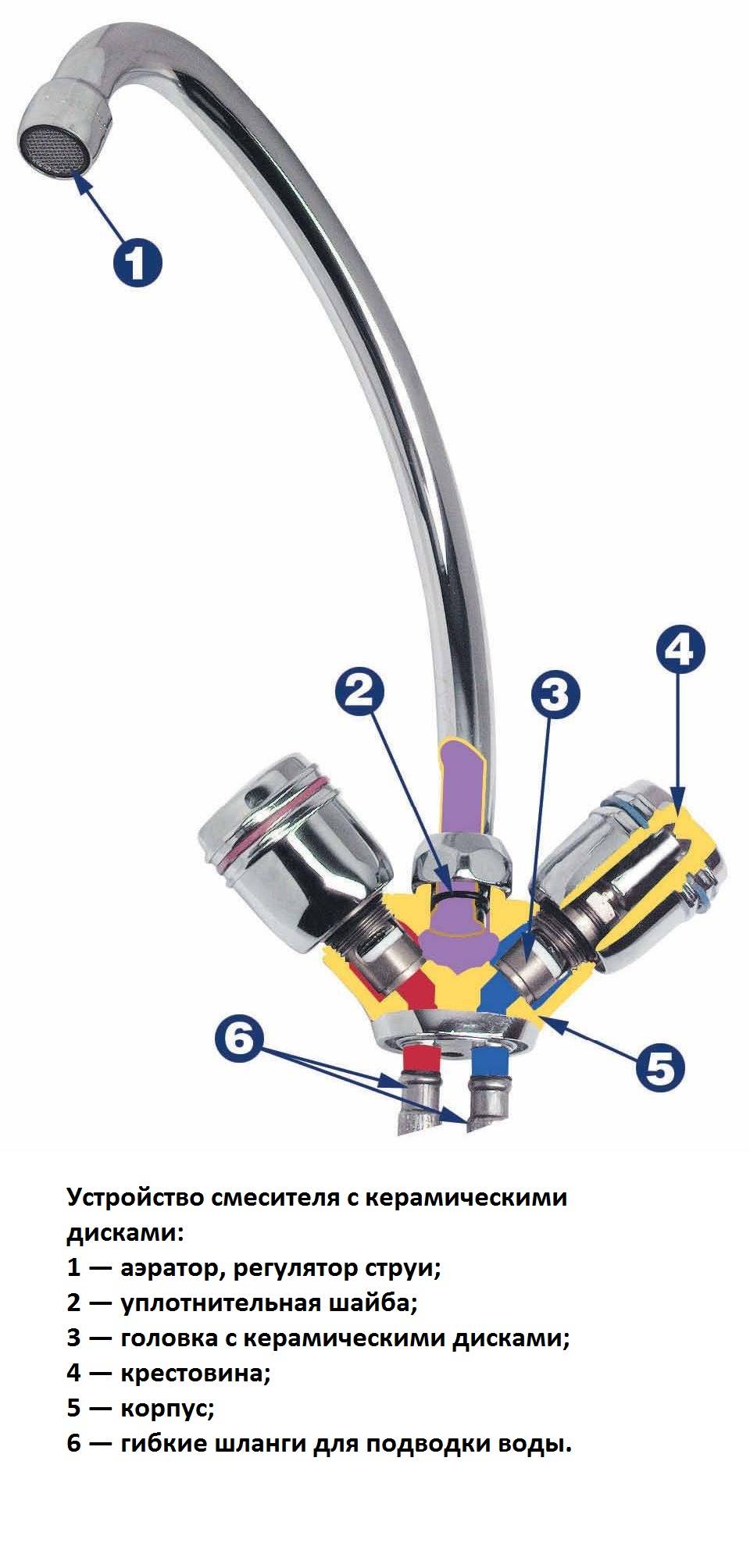

Более дорогие модели кранов оснащаются запорными вентилями с керамическими дисками. Такие смесители не только более долговечны, но и удобны в использовании, открыть подачу воды можно с половины оборота вентиля.
Еще одна разновидность запорного вентиля – шаровые краны. В этих конструкциях основным элементом является полый шар с отверстиями, через которые поступает вода. При закрытом кране шар повернут так, что канал подачи воды оказывается надежно перекрытым.
Особенности устройства смесителя для ванной с душем
Смеситель — обязательный элемент ванной комнаты
При выборе подходящей модели обращать внимание следует не только на внешний вид изделия, но и на его конструкцию. Смесители для ванны бывают двух видов:
- Двухвентильные. Он включает в себя два вентиля, с помощью которых регулируется температура и интенсивность водного напора.
- Однорычажные. Рычаг такого устройства работает в двух плоскостях — вертикальной и горизонтальной. При поднятии рукояти изменяется напор воды, а при повороте — температура.
Однако, в отличие от кухонных моделей, конструкция смесителей для ванны включает в себя шланг и душ с лейкой, который фиксируется на стене.
Разнообразные модели смесителей позволяют подобрать модель, которая будет отвечать всем индивидуальным предпочтениям. Знание конструкции изделия не только облегчит выбор, но и позволит в случае необходимости произвести ремонт устройства.

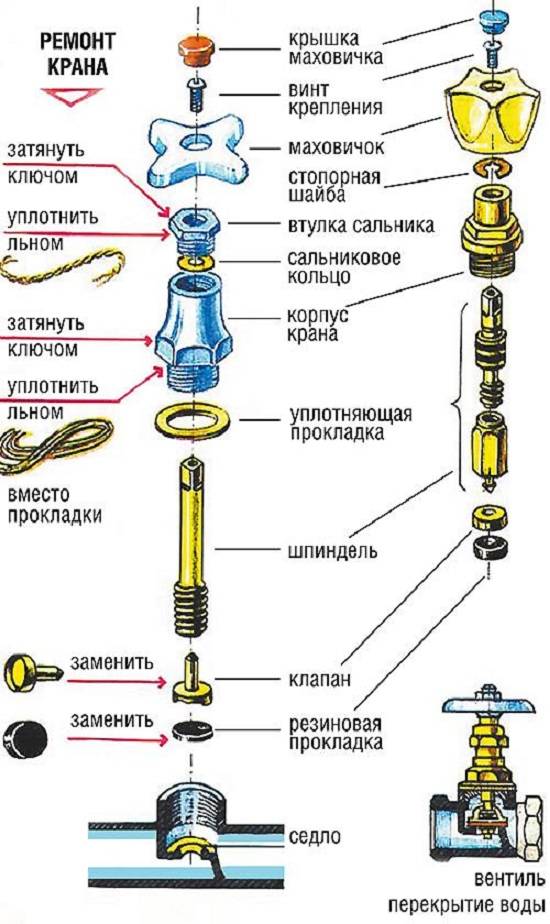

Ремонт водопроводного крана при неисправностях клапана
При продолжительной эксплуатации водопроводного крана стенки гнезда крана могут выкрашиваться. При повреждении большей части окружности клапан ремонту не подлежит, так как в таком гнезде прокладка не центрируется, ерзая в седле, вследствие чего начинает течь кран.
В таких случаях клапан приобретают в магазине либо вытачивают на токарном станке из латуни. При самостоятельной выточке клапана необходимо предусмотреть наличие так называемого поднутрения – диаметр основания гнезда должен на 1-1,5 мм превышать диаметр кромки гнезда, что позволяет прокладке надежно удерживаться без использования винта.
Можно также поменять клапан, сняв его со старой головки крана, которая может иметься в запасе со времени прошлого ремонта.
Во время вывинчивания головки, клапан может остаться в седле крана. Для его извлечения следует пользоваться проволочным крючком либо пинцетом.
Чтобы избежать выпадения клапана из шпинделя, необходимо подмотать хвостовик льняной подмоткой и вставить его в шпиндель с усилием. Льняные нити со временем изотрутся и выйдут с водой.
Другие виды
Использование термостата в конструкции позволяет получить нужную температуру струи воды и поддерживать ее постоянно. Но смесители такого рода стоят дороже, чем обычные варианты. Датчики термостата – слабая часть этих аппаратов. Заменить вышедший из строя этот элемент самому довольно сложно: обычно он установлен во внутренней части конструкции, и поэтому придется разбирать смеситель полностью.
Использование электроники, инфракрасного излучения или ультразвуковых датчиков позволяет экономить воду, так как запоры на смесителе срабатывают и пропускают струю воды только в том случае, если человек подставил руки под носик прибора. Но такие аппараты еще не получили достаточного распространения из-за дороговизны. В основном их используют в фешенебельных отелях и гостиницах. При выходе из строя подобного устройства понадобится высококвалифицированный специалист-сантехник, который знаком с электроникой.
Если нужна замена смесителя в ванной, то для демонтажа старого и установки нового агрегата нужны следующие инструменты и материалы:
- разводной и гаечный ключи;
- фигурная и простая отвертки;
- плоскогубцы;
- тефлоновая лента или пакля.
Знать устройство смесителя нужно для того, чтобы при его эксплуатации вовремя менять сносившиеся резиновые прокладки и вышедшие из строя запорные вентили (если используется стандартный прибор с одним или двумя вентилями). Если испортился рычажный вариант, то может быть нужна замена картриджа. Для этого очищают посадочное место от известковых частиц (налета) и устанавливают новый.
Составляющие прибора
Чтобы поподробнее разобраться в его конструкции, обратимся к еще сохранившимся у многих смесителям советского образца, которые выпускались для совмещенных санузлов. Они состоят из таких основных частей, как:
- корпус-камера, в котором происходит смешивание горячих и холодных струй воды;
- золотниковый переключатель;
- эксцентрики;
- носик с сеткой (или без нее);
- декоративные фланцы – они закрывают место присоединения водопроводных труб к смесителю;
- резиновые прокладки для разных частей прибора,
- вентильные головки-запоры;
- ручки.
Такие агрегаты присоединяются к водопроводу через стальные уголки, если трубы проводились в стене. Расстояние между ними выбирается в 148-152 миллиметра. Для точной установки прибора в горизонтальной плоскости применяются эксцентрики. Они отличаются от современных моделей. При установке раньше использовалась льняная пакля. Прежде чем закручивать в уголок (муфту) эксцентрик, сначала надо надеть накидную гайку, а затем декоративный фланец. Полностью разобранный смеситель этого типа состоит приблизительно из двадцати частей.

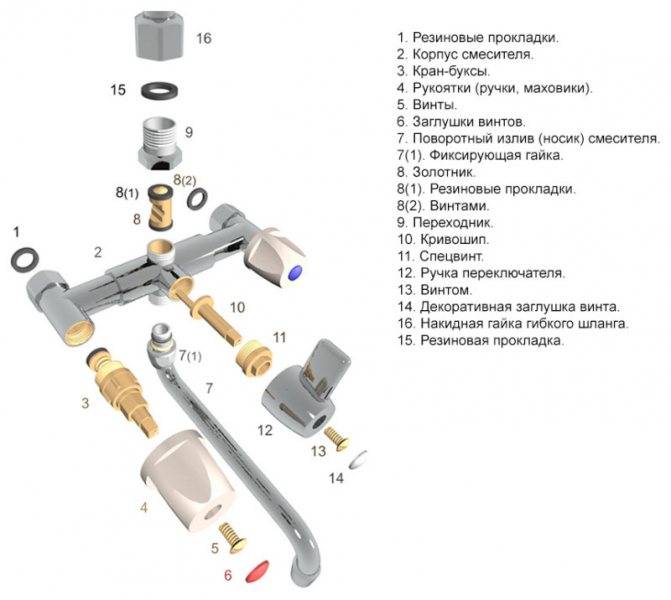

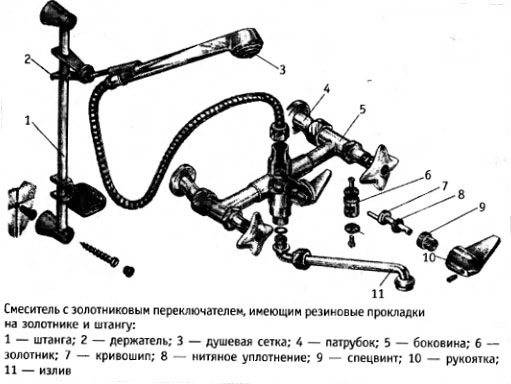

Схема работы смесителя для ванной.

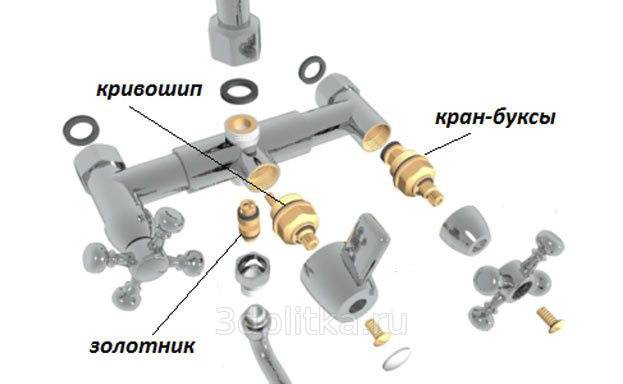

Вентили-запоры вкручиваются в основной корпус прибора и должны очень плотно подходить к седлам аппарата. В них установлены прокладки. Сами краны закрыты рукоятками, которые надеты на их вращающиеся штоки. Эти элементы закреплены винтами, которые закрыты пластиковыми заглушками красного и синего цвета (соответственно, горячая и холодная вода)
Носик смесителя герметизируется с помощью резиновой и пластмассовой прокладок. Для его закрепления на корпусе предусмотрена фиксирующая гайка. Переключатель «душ – излив» состоит из нескольких элементов, главный из которых – золотник. Для того чтобы он плотно перекрывал ход струям воды, на нем сверху и снизу установлены резиновые прокладки, фиксированные с помощью винтов.
Для обеспечения движения золотника вверх и вниз в данной конструкции применен кривошип. На штоке этой детали есть бороздки для резиновых колец, но для обеспечения герметизации можно использовать и льняной шнур. Сам кривошип нужно хорошо смазать. На нем установлена ручка переключателя. Для его фиксирования применяется специальный винт.
На корпусе есть переходник для крепления шланга от душа, который закрепляется с помощью переходной гайки с резиновой прокладкой.
Какой выбрать?
Если требуется приобрести новый смеситель или кран, то каждому покупателю хочется приобрести надежную и долговечную модель
На что обращать особое внимание при выборе? Прежде всего, следует выяснить, из какого материала выполнен корпус крана. В продаже можно найти смесители разного ценового уровня:
- У недорогих моделей, корпус которых выполнен из силумина (сплава алюминия с кремнием), как правило, и внутренние детали изготовлены из более дешевых материалов – нержавеющей стали, пластика, резины. Такие смесители не слишком долговечны.
- Более дорогие разновидности смесителей выполняются из медных сплавов – латуни, бронзы. Детали смесителей, как правило, хромированы или покрыты другими разновидностями металлов, а для изготовления уплотнительных прокладок используется качественный полимерный материал.
Однорычажные модели более надежны, чем двухвентильные. Однако последние пользуются не меньшей популярностью, поскольку они прекрасно подходят для оформления интерьеров в романтическом или ретро-стиле. Однорычажные же смесители стильно дополнят современные и авангардные интерьеры.

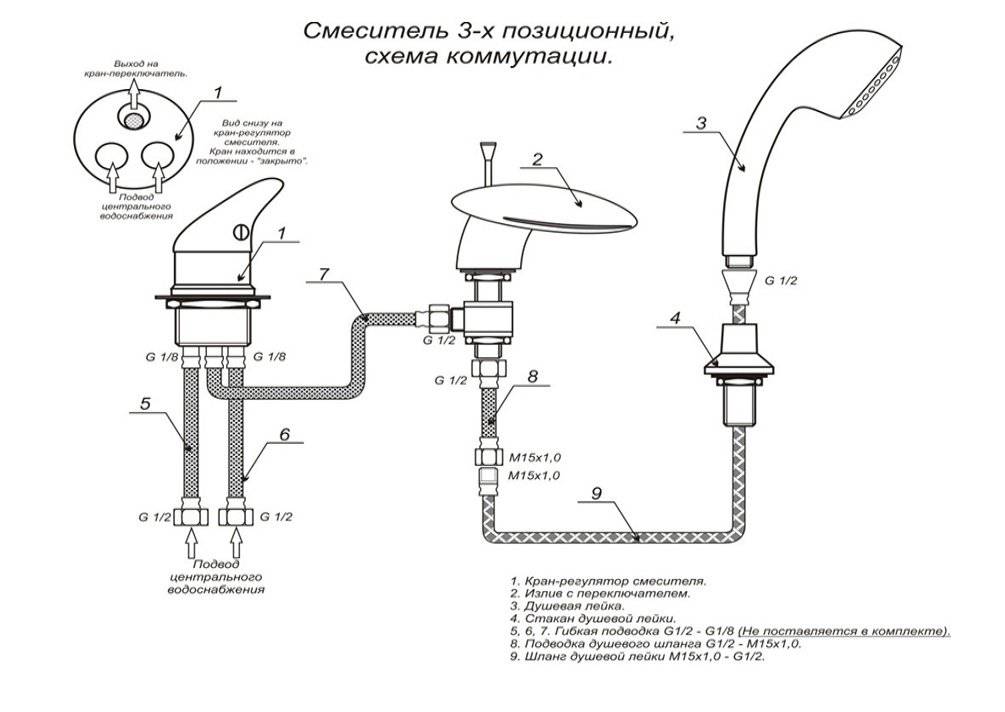

Схемы строения разных типов конструкций
Как уже стало понятно, от знания устройства обслуживающего агрегата зависит его бесперебойное функционирование и качественный ремонт в случае поломки. Поэтому о каждом из существующих типов конструкций поподробней.

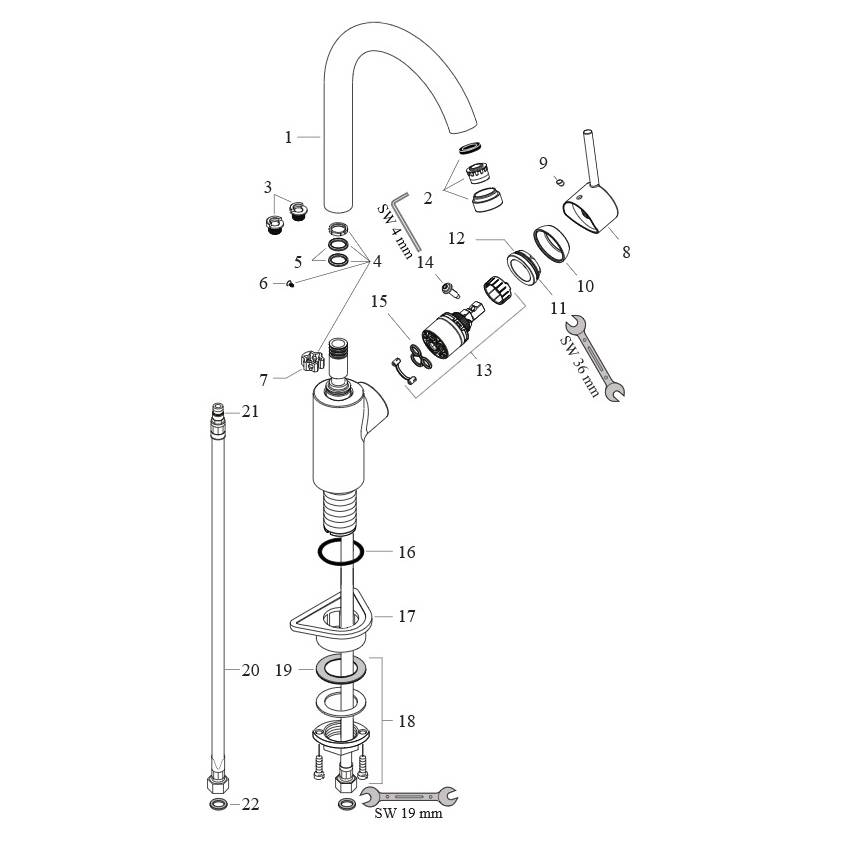

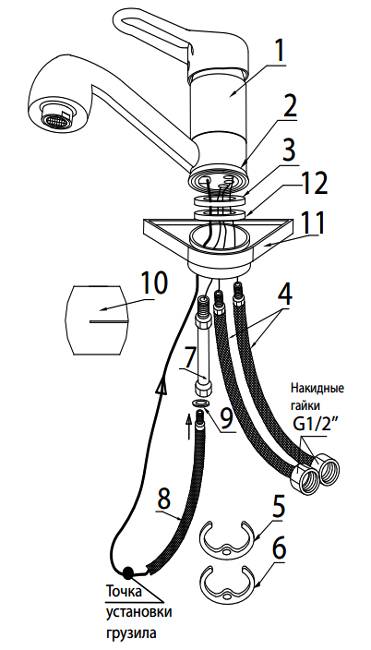

Как устроены однорычажные модели
Приобретая такую модель, стоит знать некоторые особенности её строения.

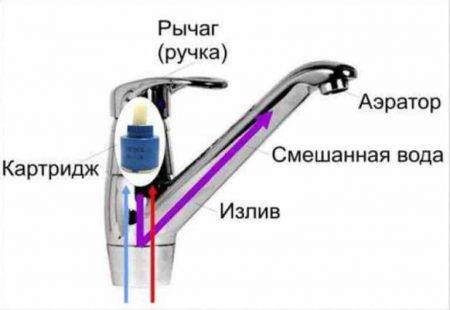

Напор воды из труб по изливу поступает благодаря движениям рычага, расположенного над гусаком.
Поднятием его вверх вода начинает поступать, движениями из стороны в сторону регулируется температура.

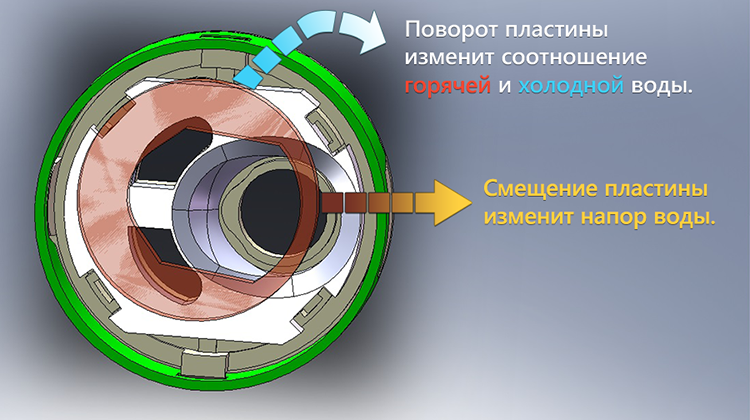

Эти действия происходят благодаря механизму, называемому картриджем.
Различают два их вида:
- керамический;
- шаровый.
Внимание! Первый вид картриджа не подлежит ремонту и в случае поломки меняется целиком. А также система имеет переключатель режимов ванна-душ и непосредственно душевой комплект — шланг и лейку

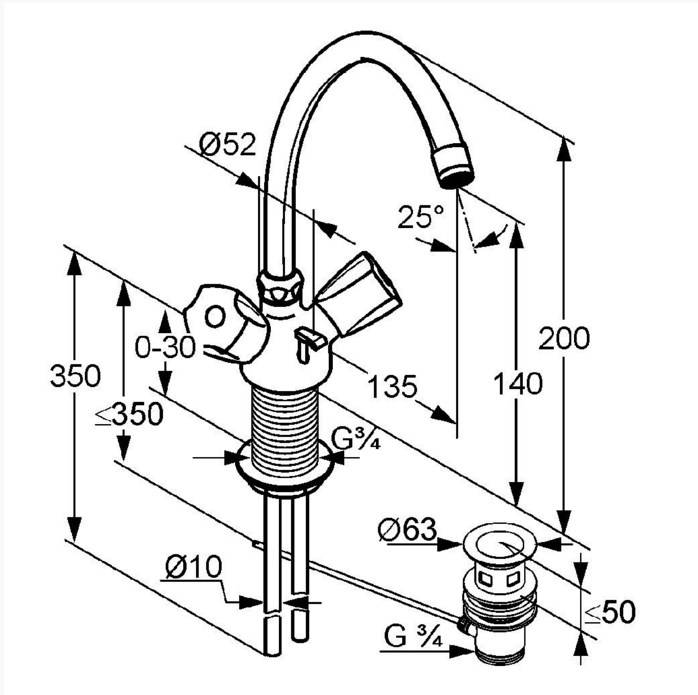

Из чего состоит двухвентильный прибор
Конструкция этого типа представляет собой классическую модель с двумя вентилями по бокам и изливом в центре. Движимые механизмы вентилей находятся внутри и называются кран-буксами. Такие агрегаты для душа тоже имеют рычажок переключения режимов и душевые принадлежности, включающие в себя лейку и гибкий шланг.
Важно! В комплекте к обоим типам, и двухвентильному, и однорычажному, можно найти дополнительные аксессуары для установки
Термостатическая установка в ванной с душем
Виды:
- механические;
- электронные.
Фото 2. Термостатный смеситель Hansgrohe Ecostat 13201000 с душем, установленный на стене ванной комнаты.
Состоит такой агрегат из корпуса и двух регуляторов, один предназначен для настройки напора воды, второй — температуры. Внутри корпуса расположен термочувствительный патрон, а также датчик изменения температуры воды. На механических моделях расположены рукояти для регулировки, на электронных — панели управления.

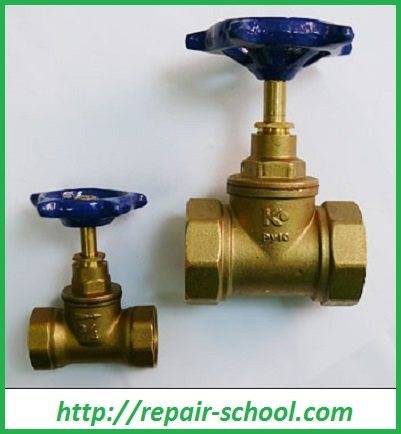

Вентили используются для перекрытия воды в трубах
В многоэтажных домах вентили могут быть установлены на трубах в самых различных местах. К примеру, в туалете над смывным бачком или в ванной комнате у пола, на боковой стенке туалета ну или в другом месте. На трубопроводах с холодной и горячей водой вентили должны быть отдельными. Контрольный вентиль может быть расположен на самом вводе в дом или на ответвлении от стояка.
В доме у каждого стационарного санитарного прибора должен быть специальный вентиль, для того чтобы была возможность при необходимости перекрыть поступление воды. Это необходимо потому как если возникнет экстренная ситуация (неисправность прибора) и нужно будет срочно производить ремонт.
Вентиль по принципу действия и устройству очень сходный с краном (пример на рис. 81). Так же как и у крана, у вентиля имеется специальное окно во внутренней перегородке корпуса, через которое и проходит вода, клапан с прокладкой и шток с возвратно-поступательным ходом, расположенным в головке его корпуса.

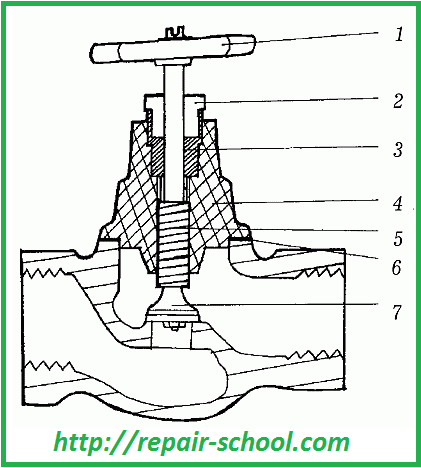

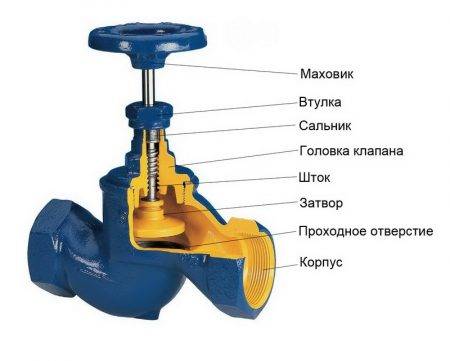

Рис. 81. Устройство вентиля:
1 – маховик; 2 – втулка; 3 – набивка сальника; 4 – корпус головки; 5 – резьба штока; 6 – изоляция; 7 – клапан с прокладкой
Но при этом элементы конструкции вентиля должны быть более надежными по сравнению с краном, так как в рабочем состоянии вентиль всегда открыт. Из-за чего контрольный вентиль подвергается колоссальной нагрузке на вводе в дом.
Для изготовления вентилей, как правило, используют латунь или ковкий чугун. Если в вашем доме стоит или вы планируете установить чугунный вводной вентиль, то советуем заранее обзавестись запасной головкой корпуса в сборе со штоком, так как со временем из-за ржавчины стальной шток может срастись, и скорее всего так и случиться, с чугунной головкой корпуса. Если не идеальным то приближенным к этому можно считать вентиль с латунным штоком, так как он более долговечен.
Также обратите внимание на, то есть ли на клапане прокладка закрепленная гайкой
Не опознанному во все тонкости человеку будет сложно приобрести подходящий вентиль, так как существуют и так званые паровые вентили. К примеру, на паровом вентиле сторона клапана, примыкающая к седлу ровная поверхность, а для установки в домашних условиях данный вентиль не подходит. Он плохо сдерживает воду, так как является паровым.
Водоразборная и запорная арматура играет чрезвычайно важную роль и, конечно же, она должна находиться в рабочем состоянии.
Когда краны и смесители всегда находятся на виду и постоянно пользуются и, следовательно, чаще нуждаются в ремонте, то о вентилях вспоминают только в крайнем случае, тогда, когда необходимо перекрыть воду для проведения текущего ремонта.
Вот к примеру одно из множеств видео о выборе водоразборной и запорной арматуры:
Назначение основных типов смесителей
Санузел обычно предполагает наличие нескольких сантехнических приборов для разных целей. Какие модели смесителей лучше выбрать в ванную комнату? Зависит от ваших текущих потребностей и возможностей, а также планировки помещения.
В зависимости от предназначения различают следующие типы устройств:
- универсальные (комбинированные);
- для раковины;
- для ванны;
- для душа;
- для биде.
Конструкция настенных универсальных смесителей хорошо знакома каждому. Отличительной чертой моделей является длинный поворотный излив, позволяющий использовать устройство и для ванны, и для раковины.
К корпусу агрегатов подсоединен ручной душ, присутствует переключатель воды. Одним словом, «классика».
Широкое распространение универсальных смесителей обусловлено экономичностью такого решения: один агрегат всегда дешевле двух или трех, да и подводку воды нужно производить только к одной точке.
Но, к сожалению, приборы «3 в 1» не очень удобны в эксплуатации. Ванну и раковину из-за них приходится ставить практически вплотную, излив зачастую еле достает до бортика умывальника, тем самым затрудняя мытье рук.
Не отличается оборудование и надежностью: постоянные повороты «гуська» провоцируют возникновение протечек, в особо печальных ситуациях кран может и вовсе отвалиться.
Сломаться может не только смеситель типа «3 в 1», но любой другой. Рекомендуем ознакомиться с наиболее частыми поломками и способами их устранением.
Стоит отметить, что многие западные производители сантехники отказались от выпуска смесителей комбинированного типа либо же свели их количество в своем ассортименте к минимуму. Это морально устаревший вариант. Практичнее и разумнее приобретать отдельные модели смесителей для разных целей.
Более удобны и популярны среди покупателей смесители для ванны с душем. Советуем ознакомиться с критериями их выбора.
Монтаж подавляющего большинства смесителей может осуществляться с подводкой любого типа. Подводка бывает жесткой и гибкой. Вторую используют чаще
Выбор устройства для раковины следует производить с учетом количества отверстий на сантехническом приспособлении. Однорычажные смесители требуют одного, иногда двух отверстий (излив может монтироваться отдельно от рычага управления).
Двухвентильным моделям нужна одна (единый корпус) либо три «дырки» (для «гуська» и кранов).
Раковины-чаши, в которых специальных отверстий не предусмотрено, идеально сочетаются с настольными смесителями. Установка таких агрегатов производится в столешницу. От набортных устройств настольные модели отличаются более высоким корпусом и длинным изливом.
Также для «модной» раковины можно приобрести настенный смеситель, но только в том случае, если вы заранее позаботились о скрытой подводке труб – специально долбить для этого стену неразумно.
Готовы раскошелиться на оригинальную конструкцию? Тогда стоит обратить внимание на напольные смесители для раковины. Устройства выглядят очень эстетично и создают гармоничный тандем с абсолютно любым умывальником. Что касается ванны, то лучшим выбором для нее по-прежнему остаются настенные смесители
Соотношение их качества, дизайна и цены наиболее оптимально
Что касается ванны, то лучшим выбором для нее по-прежнему остаются настенные смесители. Соотношение их качества, дизайна и цены наиболее оптимально.
Немалым спросом также пользуются набортные устройства. Установить такую конструкцию можно на любую ванну, при отсутствии необходимых отверстий их можно сделать самостоятельно. Рекомендуем ознакомится с инструкцией по установке смесителя на борт ванны.
Для отдельно стоящих ванн нередко выбирают напольные приборы, представляющие собой колонну с изливом и ручным душем.
Напольные смесители для ванны или раковины отличаются трудоемким монтажом. Это связано с тем, что подводы холодной и горячей воды приходится прокладывать прямо в полу
Смесители предназначающиеся для душевых кабин не имеют привычного излива: вода в них подается только через душевую лейку. Монтаж таких устройств обычно настенный. Есть также множество моделей для скрытой установки.
Протекает душевой шланг
Повреждение прокладки шланга влечет за собой протекание последнего. Все, что потребуется сделать, чтобы устранить проблему, – купить новую прокладку и сделать замену старой.
Если причина поломки механизма серьезная, и починить его не удается, придется купить другой смеситель для ванны. Бронза внутри и хромированное покрытие снаружи помогут новому изделию прослужить дольше, оберегая его от образования накипи и быстрого износа деталей.
Изучив этот материал и ознакомившись с основными причинами поломки смесителя в ванной, вы превратитесь в настоящего мастера на все руки и сможете ликвидировать проблему за считанные минуты, не прибегая ни к чьей помощи. Просто пользуйтесь советами и рекомендациями, и у вас все точно получится.
Как установить вентиль на трубу
Способ установки зависит от выбранного вида вентиля.
Монтаж резьбового вентиля
Установка резьбового вентиля водоснабжения производится по следующей схеме:
- если резьбы на трубах нет, то ее можно нарезать при помощи специального оборудования. Для этого используется плашка нужного размера. Нарезка резьбы производится при вращении плашки по трубе. Для удобства можно применять плашкодержатель;
- на концы труб надеваются контргайки, являющиеся фиксаторами вентиля;
- резьба герметизируется. В качестве герметика можно использовать ФУМ-ленту, льняную нить ил специальную нить Тангит Унилок;
- вентиль накручивается на уплотненную резьбу и фиксируется контргайками.
Монтаж фланцевого вентиля
Установить вентиль на водопроводную трубу при помощи фланцев можно по следующей схеме:
- на концы труб методом дуговой сварки крепятся фланцы;
- между фланцами на трубах и фланцами на кране устанавливаются резиновые прокладки, позволяющие достичь герметичности соединения;
- фланцы скрепляются между собой болтами.
После установки вентиля любым способом рекомендуется проверить герметичность соединений. Для этого вода подается в систему постепенно.
Таким образом, выбрать вентиль для водопровода и установить его, зная простые инструкции, можно своими силами. Для этого не требуется специальных навыков и большого набора инструментов.

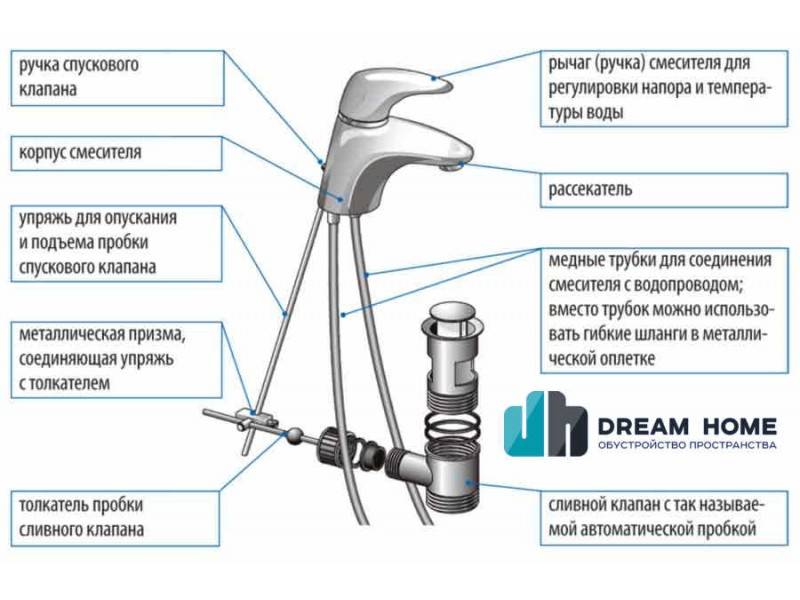

Из каких частей состоит смеситель?
Смеситель — незаменимый элемент любого жилого помещения. В закрытом состоянии он удерживает жидкость. В открытом — перемешивает холодную и горячую воду, позволяет регулировать интенсивность напора струи.
Однако широкий ассортимент может вызвать настоящую головную боль. Ведь чтобы выбрать подходящую модель, необходимо учитывать не только внешний вид устройства, но и надёжность конструкции
Поэтому так важно знать конфигурацию смесителя. В случае необходимости полученные знания помогут определить степень сложности ремонта — можно ли сделать это самостоятельно или придётся воспользоваться услугами профессионалов
Устройство водопроводного крана и смесителя
Кран – относительно необъемное устройство, но очень важное для любого дома или квартиры. Из года в год дизайнеры и архитекторы создают все более изощрённые варианты оформления кранов
Внутренняя же часть редко, когда терпит изменения. Поняв устройство водопроводного крана – легче его выбрать и самостоятельно произвести замену.
Типы водопроводных кранов
Сегодня, на рынке можно найти следующие варианты:
• Сенсорные
• Однорычажные
• Одновентильные
• Двухвентильные
Для общего понимания, важно знать разницу, отличия крана от смесителя. Смесителем называют приспособление, к которому подсоединены трубки холодной и горячей воды, он может регулировать как напор, так и температуру, а иногда и фильтрацию
Кран – это любое устройство, позволяющее управлять потоком воды и полностью перекрывать его.
Как устроены вентильные краны
Вентильные краны делятся на одновентильные и двухвентильные..

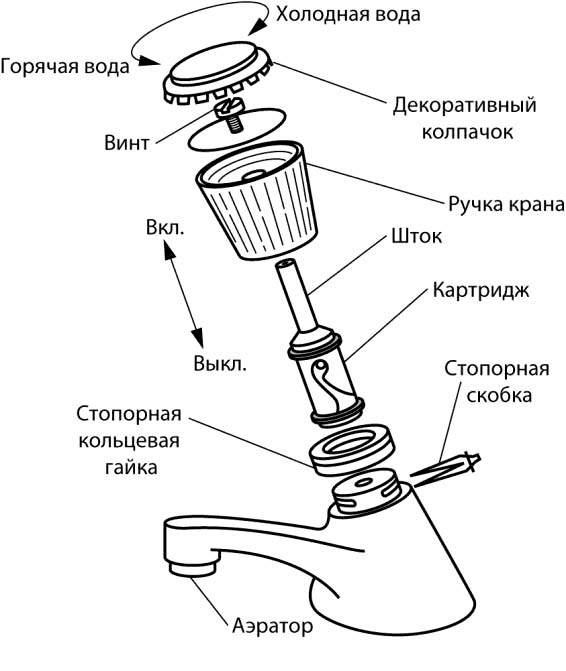

Одновентельные краны
Одновентельные краны относятся к категории самых первых кранов в мире, включают в себя несложную конструкцию и максимальную надежность.
Такие модели предназначены для работы как с холодной, так и с горячей, но не одновременно. Как правило, состоят из латунного иди медного корпуса, в котором и заключен сам мехзанизм, который обычно состоит из керамики.
Наиболее частая причина поломки подобного тика крана – износ прокладки.
Решается заменой самой прокладки.
У одновентельных кранов, часто, излив делают одним целым с корпусом, и, конечно, в таком случае, не будет возможности двигать нос крана. Однако существуют более удобные модели кранов с изливом в виде трубки.
Нос такого крана прикручивается к основному корпусу, благодаря чему, появляется возможность его вращения.
Двухвентельные краны
В доме, где есть горячая вода разумнее использовать смеситель. Под двухвентильные применяются почти похожие кран бусы, как и для одновентильных. Через одно устройство подается холодная вода, через другое – горячая.
Частой причиной поломки для двухвентельного смесителя, также является прокладка, но иногда требуется заменить все устройство кран-буксы, которое может стоить недёшево.
Подобный тип крана отлично подходит для кухонной мойки или ванной комнаты.
Однорычажные краны
Данный вид крана – модное дуновение в дизайне и строительстве нынешней ванной комнаты.
Однорычажный смеситель идет в виде специального корпуса с вращающейся пластиной, в котором совмещаются холодная и горячая вода. Пластина играет роль рычага, переключающего теплую и холодную воду. Такой механизм чаще создается из метала или пластика, но может быть сделан и из керамики.
Наиболее распространенной проблемой таких кранов является поломка пластины или прокладки.
Сенсорный смеситель
Такой тип смесителя неотъемлемая часть «умного дома». Умный дом – понятие, когда все в доме или квартире, начиная от света и заканчивая унитазом, «знает» когда и при каких условиях оно должно включаться или выключаться. Сразу стоит упомянуть, что сенсорный кран обходится дороже других типов, но и функционирует он более элегантно.
Внешне он не похож на своих собратьев, состоит только из слива и маленького рычажка сбоку для контроля температуры воды, заранее. Все остальное делается касанием или подведением руки.
В сенсорном смесителе, на случай попадания в область сенсора других предметов стоит защита, работа ограничивается и зависит от движения.
Вся работа происходит от литиевой батарейки 9 В. Производители даже дешёвых моделей практически всегда гарантируют работу такой батарейки до 2 лет и примерно 4000-5000 включений.
Не рекомендуются использовать его для кухни, столовой, из-за частого использования крана и смены температуры и возможности загрязнения сенсора.
Еще можно почитать:
- Ремонт скважины на воду: когда он необходим
- Малярная сетка: назначение и приклеивание

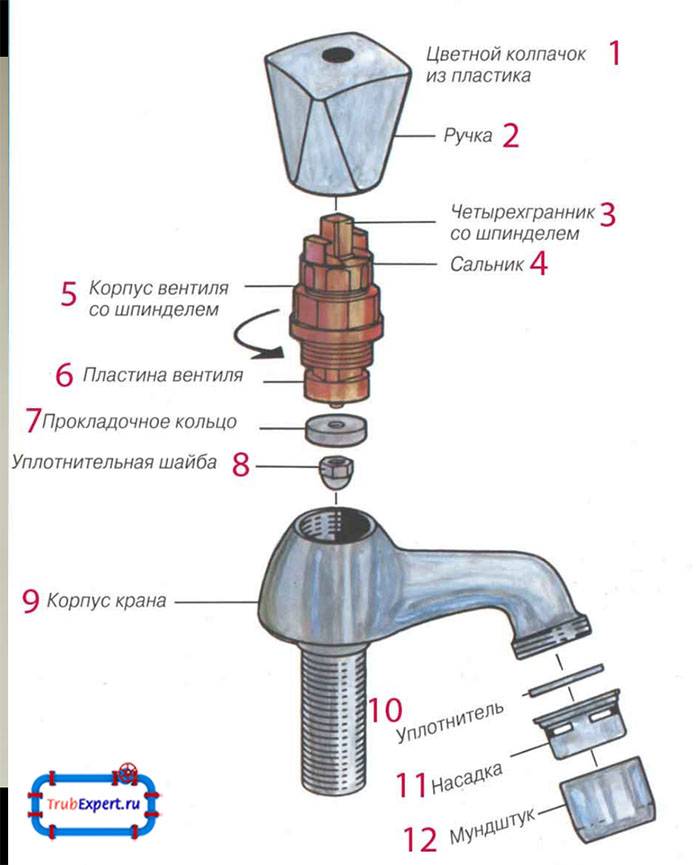

Устройство стандартного крана
Обыкновенные краны предназначены для подачи горячей или холодной воды без возможности регулировки температуры жидкости. Стандартные смесители оснащены механизмом регулировки температуры воды. Существует оборудование с поступательным возвратным и вращательным принципом действия. Устройство крана следующее:
- шпиндель;
крышка;
втулки сальника;
винты крепления.
Входит в комплект вентильная ручка, гайка, удерживающая корпус и сальниковые набивки с седлом, носиком и прокладками. Конструктивно у смесителя предусмотрено соединение вентиля со шпинделем, размещённым в вертикальной плоскости в соответствии со схемой. Прокладки фиксируются гайками и в момент поворота ручки, происходит ввинчивание шпинделя, способствующего их прижатию к выступам из стали, формирующим седло, благодаря чему создаётся препятствие для водных потоков. Защита от протеканий смесителя по шпинделю обеспечивается сальниковой втулкой, а изоляция создаются с помощью набивки, производимой из водонепроницаемых материалов.
https://youtube.com/watch?v=tyv7OTc457c
Устройство с двумя вентилями
Это классический тип приборов для ванных комнат. В них напор воды и ее температура регулируются при помощи вращения ручек смесителя вручную. Этот прибор представляет собой камеру небольшого объема, предназначенную для смешивания струй горячей и холодной воды.
Эта смесь попадает к потребителю через его носик, на который установлена сетка для предотвращения разбрызгивания воды. Прибор с двумя запорными вентилями имеет и некоторые особенности:

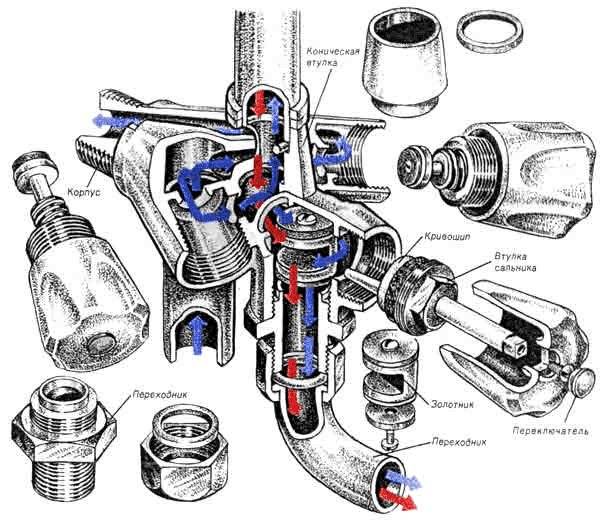

Схема устройства смесителя для ванной комнаты.
- Для его укрепления к трубам водопроводной сети используются специальные эксцентрики.
- Расстояние между подводными трубками для воды должно быть от 14,8 до 15,2 сантиметра, а иначе смеситель невозможно будет установить.
- Самая важная деталь (от нее зависит продолжительность срока эксплуатации прибора и его надежность) – это встроенные в корпус смесителя две вентильные головки. На них сверху закрепляются винтами ручки. Их выполняют из различных материалов, и они могут иметь самый разнообразный дизайн, форму и размеры.
Для предотвращения вытекания воды из мест крепления к корпусу смесителя различных его частей используются уплотнительные прокладки из резины или пластика. Для нормального функционирования прибора их нужно периодически менять, чтобы не было протечек воды. Так как такие смесители широко распространены, то ниже приводится полное описание устройства аппарата такого типа.

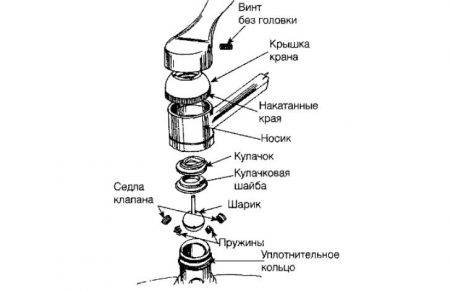

Шаровые варианты
- для пользования прибором обе руки должны быть свободными;
- каждый раз открывая воду, пользователю приходится заново настраивать ее температуру;
- маховик нельзя провернуть легким касанием – за него нужно хорошенько взяться (очень неудобно, если у пользователя грязные руки).
Следующий виток развития технологий покончил со всеми недостатками одним махом. Появились смесители, в которых сила потоков горячей и холодной воды зависит от положения всего одного элемента – полого шарика с тремя отверстиями. Орган управления, соответственно, тоже нужен всего один. Он выполняется в виде горизонтального рычага или вертикального джойстика.
Поворачивая шарик в вертикальной плоскости (рычаг двигается вверх или вниз), мы регулируем напор; при поворотах в горизонтальной плоскости (рычаг поворачивается вправо или влево) меняется количество поданной горячей и холодной воды и корректируется температура смеси на выходе. Регулировка напора производится, как и в керамических кранах: за счет совпадения отверстий в шарике и седле. Через третье отверстие шарика вода поступает в излив.
Пользоваться таким смесителем – одно удовольствие. После настройки комфортной температуры рычаг остается в определенном положении и двигается только вверх и вниз, чтобы открыть/закрыть воду. То есть на настройку температуры время и воду тратить больше не нужно. Привести рычаг в движение можно одним касанием тыльной стороны кисти – для ситуации, когда руки испачканы, лучше не придумаешь.
Устройство картриджа смесителя
Недостатки у шарового смесителя – чисто технологические. Изготовление гладкого стального шарика обходится сравнительно дорого. Сложной является и сборка узла, поэтому в домашних условиях отремонтировать такой прибор, как правило, невозможно.
Чтобы сделать однорычажный смеситель ремонтопригодным и более простым в изготовлении, пришлось снова призвать на помощь керамические пластины. На этот раз они жестко зафиксированы друг относительно друга и представляют так называемый картридж. Данный элемент выполняет ту же функцию, что и шарик: в нем имеются три отверстия — два входных и одно выходное, а зазор между пластинами играет роль смесительной камеры. Перед таким смесителем также нужно устанавливать фильтр, но зато в случае поломки картридж легко можно заменить своими силами.
Отправляясь на поиски нового картриджа, прихватите с собой старый: он будет играть роль образца. При внешней схожести картриджи имеют отличия, которые на глаз уловить трудно, поэтому не имеющий ориентира покупатель рискует выбрать «неправильную» модель.
Основные виды кранов
Сегодня на выбор пользователей предоставлено огромное количество моделей на любой вкус. Отличаются они между собой по внешнему виду, внутреннему устройству и ценовой категории. Стоит напомнить, что качественный смеситель не должен стоить слишком дёшево.
- Однорычажные конструкции. Моделью, быстро завоевавшей любовь и доверие пользователей, является модель с рычагом для включения и выключения воды. Он расположен над изливом и подаёт струю поднятием механизма. Температура воды регулируется движением механизма из стороны в сторону. Происходят эти движения благодаря картриджу, расположенному внутри.
- Двухвентильные конструкции. Классические смесители, пришедшие из прошлого века, всё ещё остаются популярными и привычными. Схема этой конструкции представляет собой гусак для подачи воды, по обеим сторонам которого расположены краны для горячей и холодной струи. Открывая оба вентиля, можно смешивать и регулировать температуру и напор. Движущим механизмом здесь являются кран-буксы, находящиеся внутри.

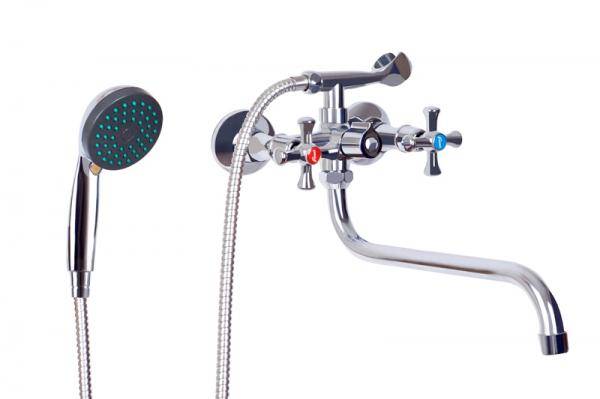

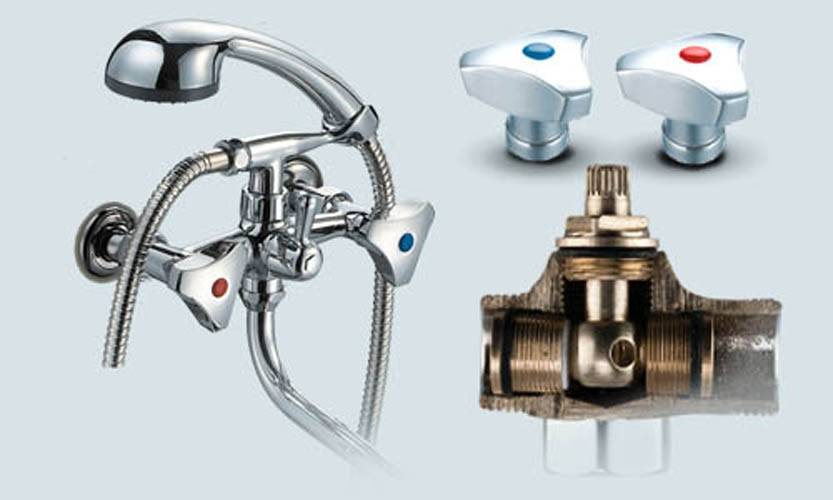

Фото 1. Бюджетный вариант настенного двухвентильного смесителя с душевой лейкой Профсан 158 ЕВРО.
Термостатические конструкции. Венец удобства всех смесителей с душем. Прибор устроен таким образом, что подаёт струю выбранной температуры без перепадов. На сегодняшний день все смесители такого типа делятся на механические и электронные.
Типы однорычажных смесителей
На рынке имеется два типа смесителей: шаровые и картриджные. Одни из них получили большое распространение, вторые встречаются реже. Причина – невысокие показатели долговечности.
Таблица. Виды однорычажных смесителей
| Тип смесителя | Конструкционные отличия и главные эксплуатационные характеристики |
|---|---|
| Картриджный | Очень надежные современные устройства для смешивания и подачи воды одним рычагом управления. Есть варианты изготовления картриджей из пластика и керамики, вторые отличаются повышенными показателями прочности и надежности. Картридж – набор специальных пластин, уплотнителей и поворотных элементов, собранных в одном корпусе. Все детали приводятся в действие рычагом. От его положения зависит не только процентное соотношение тепой и горячей воды, но и общая сила потока. Картридж в нижней части имеет три отверстия с резиновыми уплотнителями. Одно отверстие выходное и связано с носиком, два других присоединяются к трубопроводам холодной и горячей воды. При желании картриджи можно самостоятельно разобрать, но деталей к ним купить почти невозможно. Правда некоторые из износившихся можно отреставрировать, хотя для этого потребуется много времени и специальные знания. Работать такой картридж будет намного меньше времени, чем новый. На практике обычный ремонт чаще всего заканчивается заменой элемента. |
| Шаровой | Внутри смесителя находится металлический или пластиковый шар с отверстиями для направления воды в носик крана. Два отверстия для входа и один для выхода. Регулировка осуществляется за счет изменения сечения отверстий. В механике существует правило: чем меньше деталей – тем надежнее механизм. Шаровой кран не отвечает этому правилу. Несмотря на то что у него намного меньше составных частей, чем у картриджного, надежность функционирования устройства значительно ниже. Дело в том, что поверхность шара имеет очень сложную геометрию, сальники с ней не могут обеспечивать надлежащую надежность герметизации. |
Каждый смеситель должен иметь инструкцию с чертежом всех составных частей. Перед разборкой надо внимательно ее изучить, понять принцип крепления деталей, очередность их сборки и разборки. Чаще всего ремонт потребует ревизии состояния внутренних частей, а для этого придется их доставать из корпуса.

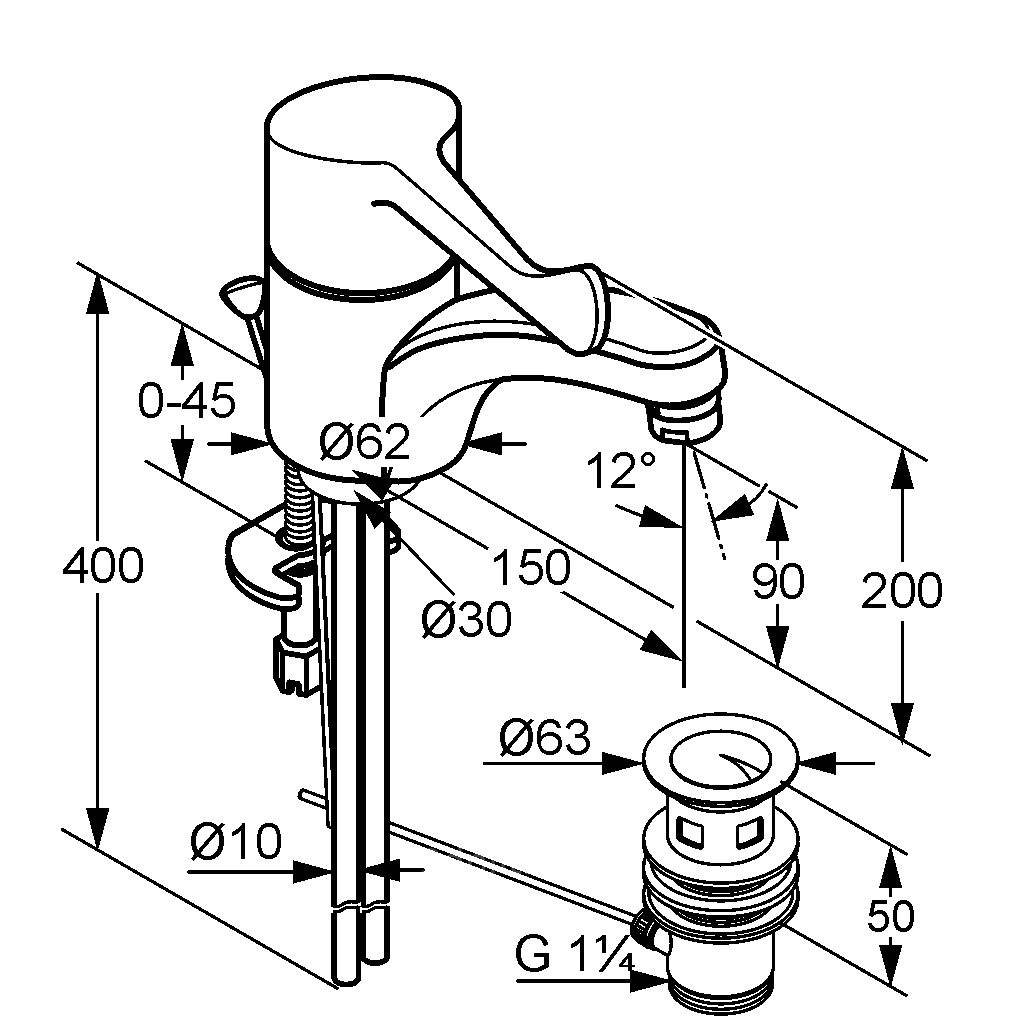

Устройство однорычажного смесителя
