Теплая крыша своими руками: конструкция кровли, подробное описание и выбор материала

Выбор материала для утепления

На сегодняшний день выбор теплоизоляционных материалов настолько велик, а их характеристики настолько различны, что сделать правильный для конкретного случая выбор бывает весьма непросто.

Чаще всего застройщики в качестве утеплителя отдают предпочтение следующим материалам:

  • стекловате;
  • минеральной вате;
  • базальтовым (каменным) плитам (существуют готовые сэндвич панели с базальтовым утеплителем);
  • пенопласту (пенополистиролу);
  • пенополиуретану (жидкому напыляемому утеплителю).

В последнее время особой популярностью при утеплении скатных крыш пользуется Изовер – стекловолоконный материал, отличающийся высоким уровнем тепло- и звукоизоляции. Благодаря содержанию в структуре этого материала воздуха, обеспечивается его низкая теплопроводность, не превышающая 0,044 Вт/мК

Кроме того, данный материал обладает потрясающей долговечностью (не менее пятидесяти лет), отличной паропроницаемостью и высокой огнестойкостью (класс горючести – Г1).

Рассматривая другие виды утеплителей для крыши, стоит обратить внимание на керамзит. Он также характеризуется великолепной тепло- и звукоизоляцией, экологичностью и пожаробезопасностью

Поскольку для его изготовления используется глина, то он не теряет своих свойств под воздействием температуры, не деформируется и не выделяет вредных для человека веществ, что возможно в случае применения синтетических теплоизоляционных материалов.

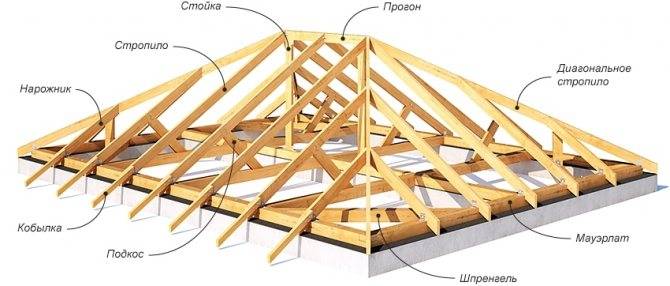

Четырехскатная кровля для больших одноэтажных домов

Приведенный выше пример отлично подходит для участков и домов малой площади, где нужно максимально практично использовать жилое и приусадебное пространство. Для больших одно- и двухэтажных домов без мансардного этажа лучше всего подойдет четырехскатная вальмовая кровля. Их иногда называют домами в стиле Френка Райта.

Четырехскатная кровля универсальна и часто применяется в подсобных и технических помещений. Преимущества такой крыши – безопасный и относительно лёгкий монтаж для одного рабочего, небольшой расход материалов без отходов, низкие ветронагрузки и эстетичность. С помощью четырехскатной кровли можно возводить и мансардный этаж с хорошей освещенностью и довольно комфортными помещениями.

Иногда такие здания называют «домами прерий». Действительно Фрэнк Райт долго работал в Азии, он заимствовал многие архитектурные элементы из традиционных строений восточных стран. Одновременно на него повлияли традиции домостроения Восточной Европы, откуда он родом. Жизнь в Америке сформировала привязанность к колониальному стилю.

Кровельный пирог

Среди строителей популярно выражение «кровельный пирог»: так называют послойное расположение материалов, используемых для утепления крыши изнутри. Толщина материалов зависит от площади помещения, от типа выбранного основного утеплителя, от типа крыши и прочих важных факторов.

Материалы для кровельного пирога

Основными материалами утепления крыши на современном рынке являются минеральная вата и готовые сэндвич-панели. Также возможно использование:

  • древесных опилок;
  • керамзита;
  • обычного пенопласта.

Кровельный пирог

Но эти виды утеплителей уже давно отошли на второй план из-за ряда неудобств и своего несовершенства.

Древесные опилки не всегда удобны в применении, к тому же они отлично горят, а также собирают влагу и являются отличной средой обитания плесени и грибка.

Керамзит имеет хорошие теплоизоляционные свойства, но не подходит для некоторых видов крыш, а также лишает возможности полезно эксплуатировать кровельное пространство.

Пенопласт отошел на второй план в основном из-за своей горючести и выделения при этом вредных токсичных веществ.

Сэндвич-панели – это самый современный вид утеплителя. Он представляет собой плиту, состоящую снаружи из очень прочной облицовки с двух сторон, между которой находится слой утеплителя. Эти панели бывают разной толщины, легко стыкуются между собой, очень прочные и долговечные, но на данный момент достаточно дорогие.

Утепление плоской крыши своими руками

Наружное утепление плоской кровли включает в себя устройство паро-барьерного слоя, укладку теплоизоляции, гидроизоляции, а затем рулонного покрытия. Завершающий слой – укладка насыпного материала.

Прежде чем приступить к работе, надо очистить поверхность кровли от мусора, пыли, и выровнять ее. Затем уложить пароизоляцию, как описано выше. После этого приклеить утеплительные плиты при помощи холодной мастики либо специального клея. Укладку плит производят с полуперекрытием шва, что позволяет обеспечить однородность покрытия. Допустимо уложить несколько слоев плит вразбежку и проклеить их скотчем. Подобный способ укладки позволит предупредить возникновение мостиков холода.

Далее укладывают гидроизоляцию. Нередко применяют огневой способ клейки гидроизоляционного ковра: на плиты укладывают цементно-песчаную стяжку слоем не менее 3 см. После ее укладки надо подождать, когда бетон наберет необходимую прочность, затем зачистить поверхность от наплывов и грязи. Гидроизоляционный слой приклеивают при помощи кратковременного воздействия огня. Способ клейки очень подробно описан на упаковке материала. В результате воздействия огня утеплитель не теряет своих свойств. После этого укладывают рулонное покрытие крыши и насыпают керамзит либо другой подобный материал.

Самостоятельное возведение крыши частного дома

Коровин Сергей Дмитриевич Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

По статистике каждый второй домовладелец построил свое жилье самостоятельно. Согласно их отзывам, самостоятельное возведение крыши – один из самых сложных этапов для непрофессиональных строителей

Поэтому очень важно подойти к этому этапу, имея в голове полное представление о всех нюансах процесса. Чтобы разобраться в том, как сделать крышу своими руками, необходимо изучить устройство, технологию монтажа, порядок работ и особенности крепления всех составляющих конструкции

Для начала необходимо определиться с формой. На сегодняшний день наиболее популярными видами являются:

Перекрытие крыши одним единым скатом позволит сэкономить нервы и материалы, поскольку конструктивно это самый простой вариант. Если сделать такой каркас самостоятельно, то трудоемкость работы будет наименьшей, а скорость монтажа высокой. Но такая форма имеет недостаток – отсутствует возможность обустройства полноценного чердака или мансарды, поскольку подкровельное пространство получается слишком низким.

Двухскатная крыша монтируется намного чаще. Она чуть сложнее в изготовлении, но позволяет получить больше пространства. По сравнению с четырехскатной она обладает меньшей сложностью и массой, однако потребуется сделать треугольные фронтоны по торцам здания.


Двускатная – самая популярная форма

Перед тем как приступить к самостоятельному возведению крыши с четырьмя скатами, потребуется серьезно подготовиться. Такая система имеет больше элементов по сравнению с двумя предыдущими. Кроме того, на мансарде нет возможности сделать полноценные окна, поскольку конструкция крыши лишена фронтонов и монтажа сложных мансардных или слуховых окон не избежать.


Четырехскатная сложна в устройстве, но экономия достигается за счет отсутствия фронтонов

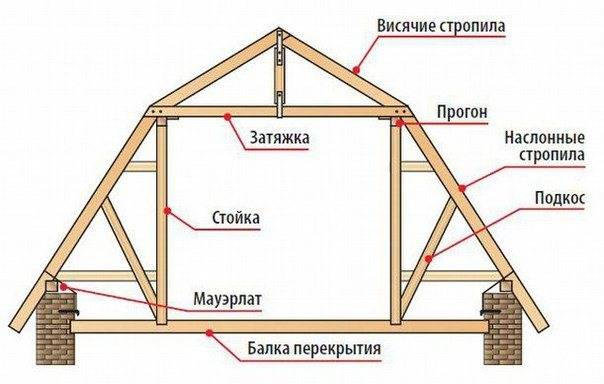

Для мансарды отличным вариантом будет комбинированная конструкция с ломаными скатами. В этом случае в нижней части кровля имеет больший уклон, чем на верхнем участке. Такая сборка позволяет поднять потолок в помещении и сделать построенный дом более комфортным.


Ломаная – не самая “архитектурная”, зато очень эффективная в плане используемого пространства

Перед началом работ нужно сделать расчет конструкции. Вычислять сечения всех элементов не имеет смысла. В большинстве случаев их можно принять конструктивно:

  • мауэрлат — 150х150 мм;
  • стойки — 100х150 или 100х100 мм в зависимости от сечения стропил;
  • подкосы — 100х150 или 50х150 мм с учетом удобства соединения со стропилами;
  • затяжки — 50х150 мм с двух сторон;
  • прогоны — 100х150 или 150х50 мм;
  • накладки толщиной от 32 до 50 мм.

Расчет обычно выполняют только для стропильных и накосных ног. Требуется подобрать высоту и ширину сечения. Параметры зависят от:

  • материала кровельного покрытия;
  • снегового района;
  • шага стропил (подбирается так, чтобы было удобно укладывать утеплитель, для минеральной ваты между элементами в свету должно оставаться 58 см);
  • пролета.

Подобрать сечение стропил можно с использованием общих рекомендаций. Но в этом случае рекомендуется делать небольшой запас.


Расчет обычно выполняют для стропильных ног

Если вы предполагаете сделать теплую крышу, то высоту сечения ног подбирают с учетом толщины утеплителя. Смонтировать его нужно так, чтобы он не выступал выше несущих балок. Также нужно учесть, что для минеральной ваты делается вентиляционный зазор 2—4 см между ней и покрытием. Если высоты стропил для этого недостаточно, предусматривается установка контробрешетки (контррейки).


Стропильная система


Правильный состав теплого пирога

Особенности устройства

Внутренней термоизоляцией называют процесс дома со стороны чердака с помощью материалов, имеющих низкую теплопроводность. Эта мера оптимизации температурного режима деревянного частного дома используется, только если кровельные работы уже выполнены, так как покрыть скаты утеплителем без демонтажа кровельного покрытия невозможно. Внутренний способ монтажа теплоизоляционных материалов имеет следующие особенности:

  1. Минимальная толщина слоя утеплителя, позволяющего остановить теплопотери через скат, составляет 150 мм. Поэтому утепление кровли изнутри сокращает полезную площадь подкровельного помещения, что считается недостатком при оборудовании жилых мансард частного деревянного дома.
  2. Утеплитель при внутренней термоизоляции кровли располагается прямо под материалом зашивки стен, поэтому в него проникает больше паров, насыщенных влагой, несмотря на слой пароизоляции. По этой причине материал намокает, теряя свои термоизоляционные свойства, а затем сминается и оседает.
  3. Утепление крыши изнутри считается менее удобным способом, так как при выполнении монтажа плиты термоизоляционного материла приходится держать над головой. Трудность работы значительно увеличивает расценки на внутреннее утепление крыши частного деревянного дома.
  4. Внутренняя термоизоляция скатов позволяет использовать только самые безопасные материалы, которые не приносят вред здоровью человека во время монтажа и эксплуатации. Учитывая, сколько стоит экологичный и гипоаллергенный утеплитель, внешняя термоизоляция обошлась бы в 1,5-2 раза дешевле.

Внутренняя термоизоляция кровельного ската

Какую крышу выбрать для гаража

Односкатная крыша представляет собой каркасную конструкцию со сплошной наклонной поверхностью. Её конструкция состоит из:

  1. Стропил (наклонные бруски, которые выполняют функцию несущей основы).
  2. Конькового бруса (соединительная балка).
  3. Обрешётки (дощатое покрытие, служащее основой для кровельного материала). Она устанавливается сверху стропил.
  4. Мауэрлата (деревянный брус, который является основанием для крепления нижней части стропил). Он устанавливается на верхний край продольных стен.
  5. Вертикальных стоек, распорок и укосов. Эти элементы служат для укрепления каркаса.
  6. Кобылок (деревянные элементы, устанавливаемые к нижней части стропил). Они образуют кровельный свес.

Особенности изготовления односкатной крыши

Есть определённые правила, соблюдение которых необходимо для качественного выполнения работ:

  1. Если такая крыша возводится на стены одинаковой высоты, то к верхней части одной из них монтируется стойка, высота которой определяет угол наклона кровли.
  2. На стены с разной высотой стропила устанавливаются на мауэрлат.

Подбор материала для покрытия зависит от угла наклона:

  • если для этого используется асбестоцементный шифер, то угол не может быть меньше чем 22 градуса;
  • при применении металлочерепицы, ондулина или битумного покрытия он не должен быть менее 15 градусов;
  • покрытие черепицей потребует наклона в пределах 30 градусов.

Построить гараж с односкатной крышей довольно просто

Есть и другие правила, соблюдать которые нужно в обязательном порядке:

  1. При изготовлении каркаса односкатной крыши следует учитывать вес снега. Чтобы снизить его нагрузку, потребуется изготовить более крутой скат. Малый угол наклона поверхности крыши потребует изготовления более надёжного каркаса. В этом случае для стропил должны подбираться брусья сечением от 100 до 150 мм.
  2. Если ширина между стенами гаража составляет от 450 до 600 см, то систему необходимо укрепить дополнительными раскосами, которые представляют собой наклонные стойки из аналогичного бруса. Они послужат своеобразным упором, предотвращающим деформирование стропильных ног под тяжестью снега.

Таблица: преимущества и недостатки

ПлюсыМинусы
  • проектирование не вызывает сложностей;
  • при изготовлении потребуется намного меньше материала, чем для каркаса двускатной крыши;
  • монтаж стропильной системы осуществляется без посторонней помощи;
  • на возведение не потребуется больших денежных затрат;
  • строительство занимает мало времени;
  • менее подвержена воздействию ветровых нагрузок;
  • имеет небольшой вес.
  • из-за высокой восприимчивости к нагрузкам снега, может потребоваться установка дополнительных стоек;
  • при небольшом угле наклона ската нужна дополнительная гидроизоляция поверхности крыши;
  • для небольшого гаража высота стойки не позволит сделать чердак.

Крыша своими руками

Обустройство крыши – один из заключительных этапов возведения любого здания. Монтаж крыши – ответственная задача, качество выполнения которой определяет характеристики будущего дома, в том числе и безопасность его обитателей

Поэтому данному этапу требуется уделить пристальное внимание. Но это не значит, что для того, чтобы возвести крышу, придётся вызывать профессионалов

При грамотном подходе все необходимые работы можно выполнить самостоятельно. А наша статья подробно расскажет вам, как делается крыша своими руками, чертежи и фото помогут вам разобраться в нюансах процесса обустройства и добиться отличного результата без лишних вложений.

Кровля, у которой стропила свисают

Такие стропила называют висячими. Стропильная часть ноги снизу иногда вылезает за контур стены. Она как будто зависает в воздушном пространстве. Стропу, чтобы не упала, нужно упереть в деревянную балку, которая тянется по периметру через весь дом.

В такой конструкции все элементы покрытия уравновешены. Ведь зимой снег создаёт значительную нагрузку. Ноги стропил сжимаются, но упираются в мауэрлат и брус гасит такое напряжение. При сильном ветре сбоку стропила максимально растянутся, а мауэрлат или балка снизу, сожмётся. Напряжение распределится по всей поверхности и конструкция не пострадает.

Если вы возведёте большой сруб, то для крыши потребуются подпорки, иначе, она может местами прогнуться. Упор должен быть не взатяжку. Строители давно придумали «бабку». В этой системе из стропил существует подвеска и она способна растягиваться. «Бабку» можно считать родоначальницей простых ферм.

Фермы сейчас — это любые конструкции. Их делают как для перекрытия больших зданий, так и мостов. Узлы здесь то сжимаются, то растягиваются. Это придумали не учёные, а практики — плотники.

Значение физических процессов в утеплении дома

Правильно расположенный утеплитель при любых температурных перепадах имеет температуру на наружной поверхности всего на несколько градусов выше, чем на улице.

Использование пароизлоятора и зазора для вентиляции препятствуют скапливанию конденсата, образующегося после охлаждения пара, в утеплителе, и предотвращает не только его порчу, но и сохранность всей кровельной конструкции.

Наглядный пример, как правильно утеплить крышу дома изнутри, можно увидеть, если посмотреть на кровлю в домах после выпадения снега. Если он отсутствует полностью или частично, по периметру висят сосульки, а значит, работы проведены с нарушением правил. Это происходит из-за усиленного теплообмена, в результате которого крыша дома нагревается горячим воздухом. поступающим из помещения, и, как следствие, снег тает.

Монтаж варианты обустройства

Утепление неотапливаемого чердака

Самым простым видом устройства утепления кровли – теплоизоляция неотапливаемого чердака, поскольку утепление скатов крыши нерационально. Самое разумное в этом случае провести теплоизоляцию чердачного перекрытия. Конструктивно его выполняют следующим образом:

  • прикрепив с нахлестом снизу к лагам паробарьер, создают препятствие для движущегося пара;
  • размещают между лагами утеплитель;
  • чтобы по теплоизоляции можно было передвигаться, либо ее перекрывают сплошным настилом, либо прокладывают «дорожки» из досок.

Теплоизоляцию необходимо постоянно просушивать, поэтому во фронтонах предусматривают вентиляционные отверстия, а для защиты от возможных протечек под кровельным материалом устанавливают гидроизоляцию.

Утепление теплой скатной кровли

Теплоизоляция используемого чердака или жилой мансарды выполняется несколько сложнее. Конструкция утепления, включающая также теплоизоляцию скатов, состоит так:

Пароизоляция

Необходима для минимизации проникновения в теплоизоляцию паров из жилых помещений. Паробарьерная пленка состоит из нескольких слоев полиэтилена в несколько слоев и армирующей решетки из полиэтилена или полипропилена. Крепление выполняют  либо при помощи степлера или планок.

Важно при этом обязательно проклеивать стыки  строительным бутиловым скотчем

Особое внимание при устройстве пароизоляции требуют узлы примыкания. Их также проклеивают бутиловой лентой

Теплоизоляция крыши

Утеплителем расчетной толщины заполняют пространство между стропилами

В расчетах принимаются во внимание коэффициент теплопроводности и условия эксплуатации скатной кровли. Довольно часто в роли утеплителя выступает минвата (плотность – 30-50 кг/куб. м) и штапельное стекловолокно

Для дополнительного крепления волокнистых материалов используют также растяжки из лески или веревки. Если высоты стропил не хватает для укладки утеплителя требуемой толщины, ее увеличивают, дополнительно набив к стропилам брус

м) и штапельное стекловолокно. Для дополнительного крепления волокнистых материалов используют также растяжки из лески или веревки. Если высоты стропил не хватает для укладки утеплителя требуемой толщины, ее увеличивают, дополнительно набив к стропилам брус.

Гидроизоляция утеплителя

Основная функция этого слоя – защитная: во-первых, от протечек покрытия кровли, во-вторых – конденсата, который образуется на некоторых его видах. Для гидроизоляции применяют:

  • гидробарьер, выполненный аналогично паробарьеру из слоев ПЭ с армирующей решеткой с той разницей, что для отвода пара на нем выполнена дополнительная микроперфорация, конусообразные проколы. Между теплоизоляцией и гидробарьером при укладке сохраняют зазор в несколько сантиметров.
  • супердиффузионную мембрану, паропропускная способность которой очень высока в сравнении с пленочным гидробарьером. Ее укладывают без каких-либо зазоров непосредственно на теплоизоляционный слой.

Вентилируемый зазор

Над гидроизоляционным слоем должен быть предусмотрен воздушный зазор для вентиляции, посредством которого удаляется пар, который выходящий сквозь гидроизоляцию из утеплителя. Продухи располагают на карнизе кровли и коньке.

Подконструкция для покрытия кровли

Как правило, для укладки кровельного покрытия необходимо обустройство обрешетки – сплошной или решетчатой с определенным шагом.

Технология утепления крыш различной конструкции

Основные виды крыши – это плоская и скатная. Скатная, в свою очередь, делится на несколько видов. Самые основные из них – односкатная и двускатная, но утепление их во многом сходно. Расскажем о том, как утеплить изнутри кровлю различных конструкций.

Особенности теплоизоляции плоской крыши

Утепление крыши плоского типа может проводиться как снаружи, так и изнутри. Как отмечают эксперты, в первую очередь лучше всего заняться именно наружным утеплением, а после того, как минует один зимний сезон, определиться с необходимостью уже и внутреннего утепления.

Утепление плоской крыши имеет свои особенности

Пирог для плоской кровли представлен пароизоляцией, теплоизолятором, гидроизоляционным слоем (для этого выбираем рулонный материал) и насыпным слоем (как пример, дренаж в сочетании с цементо-песчаной смесью).

Для наружного утепления чаще всего используется минеральная базальтовая вата, однако допускается применение пенолистирола и прочих жестких утеплителей.

Скатная крыша и особенности ее утепления

Когда дело касается скатной крыши, то процесс теплоизоляции начинается со стороны чердачного помещения. Именно поэтому, перед тем как класть утеплитель, следует разобраться с состоянием стропил – если были обнаружены поддавшиеся гнили элементы, то они нуждаются в немедленной замене. Кроме этого, все деревянные конструкции в обязательном порядке обрабатываются огнебиозащитным раствором.
Пирог для скатной крыши состоит из финишного кровельного покрытия, слоя гидроизоляционного материала, теплоизолятора и пароизолятора, а также внутреннего отделки (если таковая предусмотрена).

Утепление для скатной крыши

Если мы утепляем крышу изнутри не на один-два сезона, а на более долгий срок, важно позаботиться о создании воздушных прослоек между подкровельным гидроизоляционным слоем и самим покрытием кровли, между утеплителем и гидроизоляционным материалом, а также между пароизолятором и внутренней обшивкой. С целью получения циркуляции воздуха (здесь подразумевается свободный приток и его последующее удаление) в свесе крыши и под коньком должны находиться специальные продухи

Варианты и правила утепления крыши своими руками

Из-за достаточно суровых климатических условий в стране, утепление крыши дома стало одной из обязательных процедур, которые необходимо осуществить для комфортного проживания. Сегодня мы поговорим о самостоятельном утеплении подкровельного пространства. Утепление крыши изнутри своими руками позволяет сократить расходы на привлечение наемных специалистов, а также сократить теплопотери, и, соответственно, снизить расходы на отопление.

Вариантов утепления крыши существует множество, все они различаются как по конечной стоимости, так и по экологичности и безопасности, поэтому каждый может выбрать для себя наиболее подходящий.

Выбор теплоизоляционного материала

Схема размещения утеплителя во многом определит эффективность теплового барьера, но если изначально был использован неподходящий материал, то самый качественный монтаж не решит поставленную задачу теплосбережения

Кровельщики рекомендуют обращать внимание на следующие разновидности теплоизоляторов:

Стекловата — дешевый и удобный в монтаже материал с приемлемыми показателями утепления. Его сильной стороной будет полное исключение процессов биологического разрушения, а слабой – утрата изоляционных качеств после увлажнения.
Базальтовая плита

Тоже чувствительный к влаге изолятор, но зато он отличается огнестойкостью, что тоже немаловажно для рассматриваемого места эксплуатации.
Минеральная вата. Разнообразие конструкционных исполнений и долговечность можно поставить в ряд основных достоинств этого утеплителя

Теплая крыша с минватой сохраняет свои характеристики на протяжении 50 лет. Но и этот материал следует оберегать от любых контактов с влагой.
Пенопласт. Еще один вариант бюджетного утеплителя, у которого достойные изоляционные свойства, но масса конструкционных недостатков. Использовать пенопласт следует только при условии хорошей механической защиты.
Пенополиуретан. Пенный утеплитель с низкой теплопроводностью. Без него сложно обойтись при точечной заделке труднодоступных щелей и зазоров.

Как утеплить скатную и двускатную крышу при кровельных работах

Изолировать кровлю от тепла снизу можно еще при ее монтаже. Сейчас обычно так и поступают. Работы в этом случае ведутся сверху в таком порядке:

  1. На нижних поверхностях стропил крепят пароизоляционную мембрану. Для этого полотнища разворачивают и, слегка натягивая, прибивают скобами с помощью степлера. Работу начинают с нижней части стропил и завершают у конька. Полотнища перекрывают внахлест на стыках, проклеивая края строительным скотчем.
  2. Снизу пароизоляционную пленку прибивают к стропилам брусками сечением 30×40 мм поперек стропил с шагом 30–40 см. Эта обрешетка будет удерживать утеплитель, а снизу на нее крепится отделочный материал.
  3. Сверху между стропилами укладывают плиты утеплителя до уровня верхнего края.
  4. Когда плиты теплоизоляционного материала сравняются с верхним краем стропил, их покрывают полотнищами гидроизоляционного паропроницаемого материала. Этот гидробарьер крепят скобами с помощью степлера тем же способом, что и пароизоляцию с нахлестом 15 см.
  5. Поверх гидробарьера сооружают обрешетку, на которой закрепляют кровельный материал.

Однако по тем или иным причинам утеплительные материалы не всегда монтируют вместе с кровлей. В этом случае крышу приходится утеплять позже. То же самое делают и в старых домах после ремонта.
