Как утеплить односкатную крышу изнутри?

Монтаж стропильной системы односкатной крыши

Несущий каркас односкатной крыши, ее стропильная система, отличается простотой. Для изготовления стропил и других элементов используют качественный и просушенный лес, который необходимо обработать антисептиком. Сечения всех деталей определяют предварительным расчетом на несущую способность, этот этап лучше доверить опытным строителям.

Обычно стропила опирают на две стены, имеющие различную высоту.

При этом желательно, чтобы меньшая стена располагалась со стороны господствующих ветров, так можно значительно снизить ветровую нагрузку на кровлю.

Если в вашей постройке стены одинаковые по высоте, то необходимый уклон формируется при помощи стоек, получившийся фронтон зашивают любым подходящим материалом.

Боковые стены тоже желательно выложить сразу или выполнить таким же способом, как и переднюю часть, при помощи несущего каркаса и обшивки. В таком случае крыши односкатные могут быть значительно усилены монтажом поперечных прогонов, на которые будут дополнительно опираться стропильные ноги.

Для кирпичных несущих стен, перед тем как сделать односкатную крышу, позаботьтесь об укладке мауэрлата, на который будут опираться края стропильной ноги. Он выполняется из цельного бруса, сечение которого должно составлять 150х150 мм, в крайнем случае, можно применять обрезки бруса, длиной не менее 1 метра, так тоже можно распределить нагрузку равномерно по стене.

При монтаже такой кровли на рубленую постройку используйте специальные скользящие крепления для стропил, они помогут компенсировать распирающие нагрузки, появляющиеся при неравномерной усадке бревенчатых стен.

К мауэрлату стропила крепятся жестко при помощи врубов, дополнительно элементы соединяют строительными скобами.

Крыша своими руками (односкатная конструкция) будет прочнее, если есть возможность усилить стропила путем установки подкосов, наклонных стоек (угол 45 градусов), передающих нагрузки на внутренние несущие стены или стойки.

Еще раз напоминаем, применение всех несущих элементом должно быть определено и проверено расчетом.

Утепление односкатной крыши

Если погодные условия позволяют, то утеплять крышу стоит снаружи, изнутри большинство теплоизолирующих материалов монтировать гораздо труднее.

Утепление односкатной крыши чаще всего выполняется следующими материалами:

Выбирая, чем утеплять односкатную крышу, проанализируйте все преимущества имеющихся материалов, как экономические, так и технические.

Утепление снаружи выполняется в следующей последовательности.

Нижняя часть стропил подшивается деревом, фанерой или другим подобным материалом, он будет служить основанием для слоя утеплителя. На получившееся основание укладывается слой пароизоляции, она должна лежать сплошным ковром, без разрывов.

При монтаже обращайте внимание, какой стороной укладываете пароизоляцию, она работает в одном направлении, так что не перепутайте. Перед тем, как построить односкатную крышу, лучше уточните подобные нюансы

Поверх стропил укладывается слой гидроизолирующей мембраны, который предохранит утеплитель от намокания. После этого на стропильные ноги набивают брусок высотой не меньше 20 мм, он поможет сформировать вентиляционный зазор между кровельным покрытием и гидроизоляцией.

Утепление кровли

Кровельный пирог устраивается с учётом завершающего покрытия. Пирог включает в себя утеплитель, паро- и гидроизоляцию. Чтобы утеплить строение, подойдёт смесь бетона и глины, шлаки цемента и другие материалы. Довольно часто строители применяют многослойные материалы, например, минеральную вату. Утеплительные плиты бывают:

• плитными;
• рулонными.

Перед прокладкой утеплителя надо выполнить гидроизоляцию. Материал выкладывается поверх составных элементов кровли.

Перед выполнением утепления нужно проложить гидроизоляцию

Это целесообразно делать в случае, если толщина материала для теплосбережения меньше высоты стропила. Если утеплитель по толщине соответствует высоте опорного элемента, плёнку следует монтировать на верхние части брусков, которые применяются для увеличения высоты подпорок.

Гидроизоляцию надо монтировать поперёк ската с нахлёстом 100 мм. Между гидроизоляцией и крышей надо оставить вентиляционный зазор в 50 мм или более. Для этого поверх плёнки монтируются бруски 50х50 мм.

Утеплитель понадобится разрезать на отдельные полосы и расположить между планками. Монтировать материал нужно враспор, для этого его ширина должна превышать расстояние между поблизости размещёнными подпорками на 30 мм. Затем нужно расположить пароизоляционный материал в нижней части стропил и зафиксировать его гвоздями с головками без выступа. Пароизоляция монтируется с нахлёстом примерно в 8–10 см. Для герметичности полотна рекомендуется соединять самоклеящейся лентой.

Утепление крыши опилками

У утепления крыши опилками есть ряд преимуществ:

• Опилки – экологический чистый материал.
• Стоимость опилок очень низкая.
• Опилки можно найти каждому, кто задастся такой целью.
• Утепленные опилками крыши долговечны.

При использовании опилок в качестве теплоизолятора нужно учесть, что они должны быть сухие, обработаны антисептиком. Перед тем, как приступить к утеплению, их следует перемешать с известью, что позволит избежать проблем с крысами и мышами. Рекомендуемая доля извести – 10%.

Методика утепления крыши при помощи опилок несложная. Для этого нужно только засыпать смесь в промежуток между перекрытиями. Но впоследствии можно столкнуться с проблемой усадки опилок. Для того, чтобы этого не произошло, необходимо придерживаться правильной пропорции извести и опилок. Но такая смесь быстро высыхает, поэтому наносить ее стоит небольшими порциями.

Утеплить крышу можно смесью опилок и глины.

Для этого необходимо выполнить следующее:

1. Нужно подготовить поверхность крыши к утеплению с помощью пленки.
2. Необходимо приготовить смесь, смешав глину с водой в соотношении 5:1. Должна получиться консистенция жидкой сметаны. После этого необходимо постепенно добавить опилки.
3. Полученную массу наносят на поверхность. Толщина слоя должна быть около 10 см. Разглаживать слои удобно, используя обычную доску. Слой высыхает полностью за 5 дней.
4. Трещины, образовавшиеся после высыхания, затирают жидкой глиной.

Вместо глины можно использовать цемент. Для приготовления раствора полведра цемента смешивают с ведром извести и 10 ведрами опилок.

Технология теплоизоляции четырехскатной кровли

Процесс утепления четырехскатной вальмовой крыши или шатровой, ничем от теплоизоляции двускатной не отличается. Это все те же скаты, только их не два, а четыре. Просто увеличивается объем проводимых работ.

Единственный негативный момент, касающийся плитных теплоизоляторов, это большое количество их отходов. Все дело в форме скатов. Она у вальмовой кровли трапециевидная и треугольная, у шатровой только треугольная. А значит, в местах сужения конструкции теплоизоляционные материалы придется подрезать.

Это не касается пенополиуретана и эковаты. Здесь расход не изменяется, и соответствует он площади утепляемых скатных площадей.

Инструкция по монтажу обрешетки

За счет обрешетки будет удерживаться финишное кровельное покрытие. Этот элемент конструкции опирается на контробрешетку. Последняя крепится к стропилам. Обычно для сборки обрешетки применяются бруски сечением 5х5 см. Контробрешетку собирают из таких же брусков.

Чаще всего для укрытия односкатной крыши используется шифер, поэтому дальнейшие этапы технологии будут рассмотрены именно на его примере. В случае работы с иными материалами не забудьте внести требуемые изменения в порядок их монтажа.

Волнистые листы укладываются на поперечную обрешетку, собранную так, чтобы каждый лист ложился на 4 бруска. Первый брусок должен находиться под нижним нахлестом, следующие 2 бруска отвечают за поддержание центральной части кровельного листа, А последний брусок поддерживает верхнюю часть элемента кровельного покрытия. Бруски нужно устанавливать на примерно одинаковом расстоянии. К примеру, если лист шифера имеет длину равную 175, бруски размещайте с шагом порядка 44 см.

Обрешетка односкатной крыши

В случае же использования другого финишного покрытия в конструкцию обрешетки тоже придется внести изменения. К примеру, ондулин рекомендуется укладывать на сплошную обрешетку, а рулонные материалы и мягкая черепица лучше всего сочетаются с основанием из фанерных листов. Обязательно придерживайтесь технологии монтажа обрешетки, предназначенной конкретно для вашего кровельного материала. В противном случае срок службы и в целом надежность крыши могут существенно уменьшиться.

Особенности проектирования и расчёты

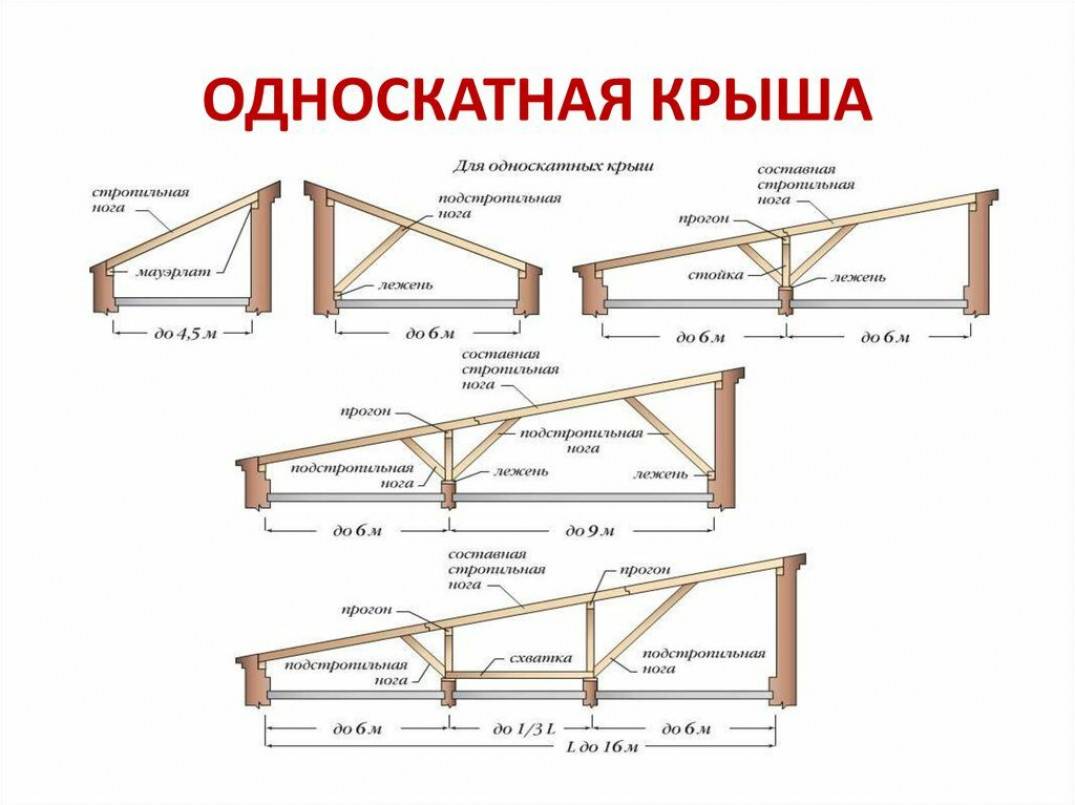

Стропильная система односкатной крыши представляет собой ряд уложенных параллельных деревянных наклонных балок. Сами стропила становятся основанием для обрешётки под укладку кровельного покрытия.

В основу проектирования крыши закладывают расчёты таких параметров, как:

• угол наклона и его направление;
• форма и конструкция стропил;
• сечение и длина несущих балок;
• сложность конструкции ферм;
• теплоизоляция.

Угол наклона и его направление

Чем больше угол, тем круче уклон крыши. Минимальная его величина определяется в соответствии со СНиПом 2.01.07-85*. Пользуясь его картой и таблицей, определяют максимальную снеговую нагрузку в месте строительства бокса и основное направление ветров.

На основании этих данных находят в соответствующей таблице оптимальный угол наклона кровли. Направление наклона крыши выбирают в сторону преобладающих ветров с тем, чтобы силовой поток воздушных масс прижимал книзу крышу.

Кроме этого, наклон крыши должен способствовать быстрому сходу тающего снега, а также соответствовать определённому виду кровельного покрытия:

• от 10 до 200 – профилированный настил;
• более 200 – шифер, ондулин, натуральная черепица;
• от 250 – металлочерепица.

Форма и конструкция стропил

Стропила, подстропильные ноги, опорные балки, лежени и подкосы изготавливают из трёх видов древесины:

1. Цельный брус.
2. Брёвна.
3. Клееный брус.

Цельный брус

Стропила и подстропильные элементы изготавливают из бруса. Это самый популярный материал для монтажа кровельных систем.

Брёвна

В редких случаях опорную часть кровли гаража возводят из брёвен. Для этого используют стволы деревьев ø 15 – 20 см, очищенные от коры и обработанные антисептиками.

Клееный брус

Материал обладает повышенной несущей способностью, но «боится» повышенного уровня влажности. Такие стропила обойдутся дороже, чем балки из цельного бруса и брёвен.

Если высокая часть крыши располагается над воротами гаража, то стропила удлиняют свесами с кровельным покрытием с целью защиты от осадков место въезда и выезда автотранспорта из бокса.

Сечение и длина несущих балок

Стандартный размер гаражного бокса равен 3 х 6 м. Длина стропил, в случае прокладки в длинную сторону, будет примерно равна 6,2 – 6,5 м, в зависимости от длины свесов. Нередко стропила монтируют параллельно плоскости ворот бокса. Тогда балки изготавливают длиной 3,2 – 3,4 м.

При длине более 6 метров несущая балка с остальными элементами образует рамную опорную конструкцию – ферму. Что касается сечения несущих балок, то при длине пролёта до 3,5 метров (с учётом свесов) достаточно использовать цельный или клееный брус 50 х 150 мм, или брёвна ø 150 мм. При длине 6 метров и более использую брус сечением 50 х 200 мм или брёвна ø 200 мм.

Сложность конструкции ферм

Ферма отличается от простой стропильной системы тем, что внутри рамы устанавливают одну или две дополнительные распорки (подстропильные ноги). Их функция заключается в том, чтобы максимально разгрузить пролёт стропил. Такие стропильные системы называют висячими.

Различные решения конструкции ферм представлены на нижнем рисунке. На нижнем фрагменте рисунка представлена схема перекрытия кровлей пролёта гаража длиной от 12 до 16 метров. Такие гаражи строят для предприятий, содержащих свой автопарк.

Теплоизоляция

Утепление кровли имеет смысл, если бокс будет отапливаться. Для этого устанавливают котлы различной конструкции, электрообогреватели или протягивают трубы к радиаторам от домового котла. В любом случае, чтобы удержать тепло внутри гаража нужно утеплять не только пол, стены, но и потолок.

Так как рулонный материал утеплителя бывает шириной 1м и 1,2 м, то шаг между балками выдерживают в этом размере по осям. Утеплитель при укладке плотно занимает своё пространство, не оставляя щелей. Теплоизоляционные маты толщиной 50 мм укладывают внахлёст, в три слоя.

Во втором варианте, когда односкатная крыша гаража представляет собой железобетонные плиты, уложенные под наклоном на стены разной высоты, утепление кровли производят следующим образом:

• по периметру крыши устраивают борта высотой 150 – 200 мм. Это может быть продолжением кладки стен или специальные щиты из листового материала;
• сухую поверхность плит очищают от грязи и мусора;
• застилают плёночной пароизоляцией;
• всё засыпают керамзитом толщиной 100 – 150 мм;
• засыпку уплотняют подручными средствами;
• поверх делают стяжку из цементного раствора марки не менее М 150 и толщиной 50 мм;
• стяжку укрывают мягкой кровлей на битумной мастике.

Утепление плоской крыши

Существует два типа внутреннего утепления плоской крыши, например, гаража: однослойный и двухслойный. Второй способ помогает уменьшить вес конструкции. Однослойный способ применяется чаще всего в процессе ремонта старых крыш.

Для утепления плоских крыш подойдут: пенопласт, полистирол, каменная вата.

При осуществлении монтажа слоя утеплителя на плоскую крышу не рекомендуется использовать гвозди и дюбеля, т. к. это может послужить снижению теплоизолирующей функции кровли.

Лучшее решение для утепления плоских крыш – каменная вата. Ее удобно крепить клеем. Размеры плит лучше выбирать большие, чтобы уменьшить число стыков.

Утепление крыши минватой

Использование минеральной ваты также является достаточно эффективным методом теплоизоляции крыши дома. Этот материал весит больше пенопласта, но при этом он более экологичный и безопасный. Минеральная вата не является горючей, из-за чего в случае пожара она не будет представлять угрозу жизни и здоровью людей, находящихся в помещении. Технология утепления крыши минеральной ватой сложнее, так как ее монтаж требует определенных навыков. Стоимость минеральной ваты также выше чем у пенопласта, но по своим техническим характеристикам минвата значительно превосходит пенопласт. Помимо этого, при монтаже плит или рулонов из минеральной ваты, они практически полностью заполняют все пространство между стропилами, не оставляя щелей и мостиков холода, что практически невозможно достичь при использовании пенопластовых плит.

Такой утеплитель применяют чаще всего при утеплении скатных конструкций, например вальмовой крыши.

Основные требования к утеплителям

При выборе утеплителя для односкатной крыши нужно очень внимательно ознакомится с его характеристиками. Он должен быть по возможности легким, чтобы не создавать лишней нагрузки на конструкцию крыши. Еще он должен обладать низким коэффициентом теплопроводности. Утеплитель не должен впитывать в себя влагу. В противном случае его вес за счет впитанной влаги может значительно увеличится, что может привести к повреждению крыши. Да и надежность утеплителя в случае попадания в него влаги снижается более чем наполовину.

Не влияющее на основное предназначение, но тоже очень важное условие – устойчивость к погодным перепадам. От этого напрямую зависит эксплуатационный срок утеплителя

Еще он должен быть экологически чистым, в противном случае это неизбежно скажется на состоянии здоровья живущих в доме. Также он должен отвечать требованиям пожарной безопасности.

Больше всех среди утеплителей описанным характеристикам отвечают базальтовая минеральная вата и минеральная стекловолокнистая вата

Лучшим утеплителем для односкатной крыши будет базальтовая минеральная вата, которая является достаточно жестким материалом, что очень важно, учитывая, что утепляющий слой будет расположен между стропилами под наклонным углом. К тому же выполнять работы с базальтовой минватой, в отличие от стекловаты, легче и, главное, – безопаснее

И немаловажно, что по сравнению со стекловатой базальтовая минеральная вата выдерживает более высокую температуру.

Пошаговая инструкция утепления односкатной крыши

Исходные данные: крыша гаража наклонная односкатная, доски потолка подбиты. Для утепления применяются плиты пенопласта толщиной 4 см. Все деревянные конструкции обработаны комплексными составами. Они одновременно защищают дерево от повреждения грибками и плесенью и значительно увеличивают устойчивость к возгоранию.

Калькулятор расчета толщины утепления ската кровли

Шаг 1. Поднимите плиты пенопласта на крышу, сложите их в таких местах, чтобы не пришлось несколько раз перекладывать. Для этого предварительно составьте план производства работ, определитесь, с какой стороны начнется укладка и по какой схеме будет продолжаться.

Утеплитель поднимают на крышу

Шаг 2. Начинайте монтировать пенопласт в первую нишу между потолочными балками. Толщина плит всего 4 см, нужно делать минимум два слоя. Для того чтобы уменьшить тепловые потери через щели, второй слой кладите со смещением.

Листы плотно укладывают между балками

Шаг 3. Все щели очень аккуратно запените строительной пеной. Для этого следует приобрести профессиональный пистолет, он намного облегчает процесс выполнения работ. Кроме того, позволяет использовать всю пену из баллончиков, а это экономия материалов и финансовых средств. Стоимость профессионального пистолета окупается на одной небольшой односкатной крыше.

Зазоры между листами тщательно заполняют монтажной пеной

Шаг 4. По такой же технологии продолжайте укладывать плиты пенопласта на всей плоскости крыши.

Укладывают второй слой и снова обрабатывают стыки пеной

Шаг 5. К балкам перекрытия зафиксируйте стропилины. Не забывайте об уклоне, он должен быть не менее 6°. Для их фиксации можно пользоваться перфорированными лентами и гвоздиками или саморезами соответствующей длины.

Стропила крепят к балкам с помощью саморезов и перфорированной ленты

Шаг 6. Для увеличения герметичности кровли накройте скат полиэтиленовой пленкой. Нахлесты рядов не менее 10 см по направлению отвода воды. Пленка дополнительно защищает внутренние помещения гаража от протечек. Но делать эту операцию необязательно, решение принимайте самостоятельно с учетом собственных пожеланий. Стыки рядов можно проклеить скотчем.

Сверху настилают полиэтиленовую пленку для дополнительной защиты конструкции от влаги

Гидроизоляционный материал для кровли

Цены на ПВХ мембраны для кровли

ПВХ мембрана для кровли

Шаг 7. Прибейте к стропилинам обрешетку, ее параметры зависят от выбранного кровельного материала. Если планируются рулонные покрытия, то обрешетка должна быть сплошной. Под профилированные листы и металлочерепицу обрешетку можно делать из реек или досок б/у.

Сверху набивают обрешетку из досок

Цены на доски строительные

Доски строительные

Шаг 8. Зашейте досками боковые поверхности ската крыши и накрывайте его выбранными кровельными покрытиями. Для гаража с деревянной стропильной системой оптимальным вариантом считаются металлические профилированные листы.

Для односкатной крыши отлично подходит профнастил

Если все этапы строительства крыши делать правильно, то она многие годы будет теплой и герметичной.

Варианты устройства крыши

Для стропильной системы кровли используют те же материалы, что и для каркаса. Обрешетку изготавливают из доски-дюймовки. Нужно следить, чтобы не было обзола, иначе дерево быстро сгниет.

Чаще всего сарай перекрывают:

• Односкатной кровлей, где предусматривается опирание ската на противоположные стены разной высоты. Применяется при ширине пролета до 6 м.
• Двускатной, в которой стены одинаковы по высоте, а скаты сопрягаются в верхней точке — коньке. Ширина пролета от 6 м.

Угол наклона кровли зависит от интенсивности ветровых и снеговых нагрузок:

• чем сильнее в регионе ветра, тем меньше должен быть угол наклона;
• для снеговых нагрузок зависимость обратная — для быстрого схода большой массы снега уклон нужно сделать побольше.

Помимо нагрузок учитывают рекомендации производителя кровельного материала, определяющие угол наклона и шаг обрешетки для конкретного вида.

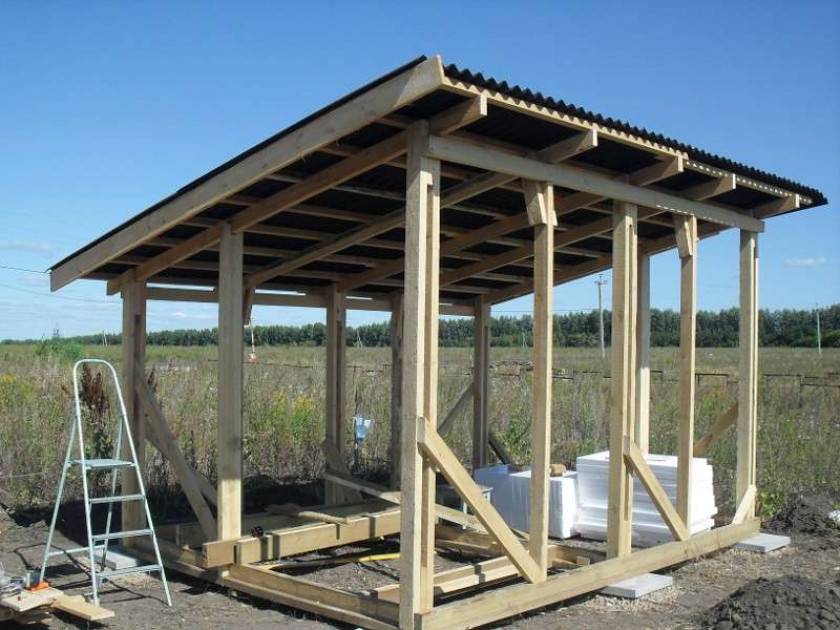

Сарай с односкатной кровлей

Как правило, в сараях пролет небольшой, поэтому наиболее рациональна односкатная конструкция. При монтаже каркаса нужно обеспечить минимально допустимый угол наклона для закупленного кровельного материала:

шифер 20-35°;

мягкая кровля 5°;

профнастил 8°;

штучный материал, металлочерепица 25°.

Для опирания стропил в зданиях из блоков на противоположных стенах устанавливают опорный брус — мауэрлат. В каркасных постройках роль мауэрлата играет брус верхней обвязки.

Начиная с противоположных стен, укладывают на ребро стропильные доски. Шаг зависит от сечения пиломатериала и его длины. Для увеличения несущей способности элементы соединяют попарно. Закрепляют к опорному брусу врезкой и металлическими накладками.

Если не предполагается утепление, парогидроизоляцию не используют, так как ее функция — защищать утеплитель от конденсата, попадающего с нижней поверхности кровельного листа. По стропилам кладут обрешетку из доски-дюймовки с шагом 30-50 см (придерживаться рекомендаций производителя). Прибивают к стропилам гвоздями или прикручивают саморезами.

Последний этап строительства односкатного сарая своими руками — монтаж кровельного материала:

• Шифер крепят гвоздями в верхнюю волну, металлочерепицу — кровельными саморезами в нижнюю.
• Для герметизации стыков применяют прокладки из ЭПДМ-резины.
• Листы укладывают с продольным и поперечным нахлестом.
• Минимальный свес кровли для тонких листовых материалов 100 мм, для шифера 50 мм.

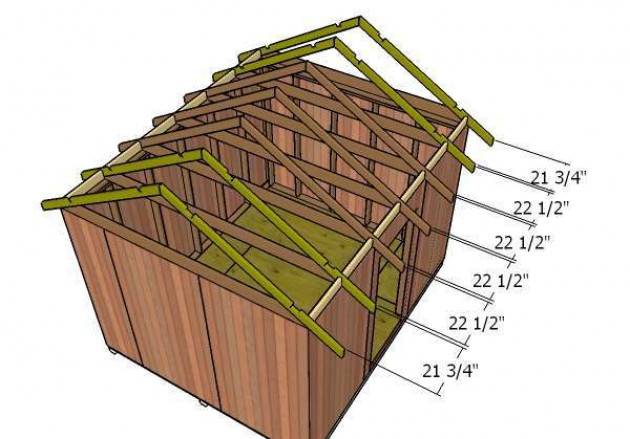

Сарай с двускатной кровлей

Монтаж стропильной системы из 2 скатов предполагает устройство конькового узла. Его выполняют различными способами:

• с накладкой в вершине угла;
• с накладкой и распорным ригелем;

• с опиранием стропил на коньковый прогон;
• с примыканием к коньковому брусу.

Кровельные материалы в коньке стыкуют неплотно. Зазор необходим для циркуляции воздуха в подкровельном пространстве. Чтобы в щель не проникли осадки, устанавливают металлические коньковые элементы.

Выбор утеплителя для крыши

Утеплитель является важным материалом для крыши, от которого в дальнейшем будет зависеть не только комфортный теплый микроклимат в доме, но и функционирование конструкции в целом.

Требования, которым должен соответствовать качественный утеплитель для такой крыши, мало чем отличается от других конструкций, но имеет нюансы, на которые необходимо обратить особое внимание

• Влагостойкость – пожалуй, самое главное качество материала для утеплителя. По возможности лучше выбирать утеплители с гидрофобными пропитками. Все дело в том, что даже при незначительном намокании материал потеряет свои качества и может перестать работать. В случае, например, с минеральным утеплителем, это может привести к значительному уменьшению теплоизоляционных свойств.
• Старайтесь как можно тщательнее подойти к гидроизоляции. Все дело в том, что наличие пор и содержание воздуха между волокнами любого утеплителя – это то, за счет чего они работают. Более того, намокание утеплителей, которые хорошо впитывают влагу, могут в разы увеличить их массу. За счет этого может произойти обрушение конструкции.
• Из предыдущего пункта можно понять, что вес материала тоже играет роль. Конструкция сама по себе обладает немалым весом и нагружать ее дополнительно не стоит.
• Коэффициент теплопроводности и технические характеристики, которыми будет обладать утеплитель – это качества, заложенные самим производителем. От него зависит утеплительная способность материала.

Важно!

Выбирайте такие материалы, которые не теряют своих свойств при резком изменении температур. Именно это качество присуще большинству распространенных утеплителей. То же самое касается и гидроизоляции.

Материалы и инструменты

Для работы требуются:

• соответствующий требованиям утеплитель;
• пароизоляция;
• гидроизоляция;
• строительные кнопки, гвозди;
• инструменты (столярные);
• клеящая лента.

Порядок работ

Как правило, между деревянными стропилами сохраняется шаг примерно в 60 см, поскольку стандартная ширина утеплителя в матах или рулонах составляет 61 см. Целью технологического запаса является плотное вхождение полотна в свободное пространство между брусьями и профилактика образования зазоров.

• Сначала с внутренней стороны между стропилами закрепляется слой пароизоляции. Для этого используют строительные кнопки или скобки.
• Слои пароизоляции должны быть абсолютно загерметизированы. С этой целью все стыки необходимо проклеить с помощью клеящейся ленты. С внутренней части пароизоляционный слой полностью защищен любым типом отделки: ДВП, вагонкой, финишными панелями, гипсокартоном.
• С внешней стороны утеплительный материал (минеральная вата, стекловолокно и т.д.) укладывается толщиной как минимум 15 см. Если материал нужно разрезать, для этого используют специальный строительный нож. Во время укладки необходимо следить, чтобы стыки материала прилегали очень плотно.
• Края слоя теплоизоляционного материала и вертикальная поверхность внешней части стен должны совпадать. Для ограничения утеплителя используют доску: ее необходимо прибить между стропилами. Для защиты теплоизоляции со всех сторон верхний край доски должен находиться заподлицо со стропильными брусьями.
