Расчёт бруса для балок
Если решили использовать деревянные перекрытия в строительстве частного дома, то нужно правильно продумать устройство и рассчитать физические параметры используемого бруса. При расчете должны быть учтены следующие данные:

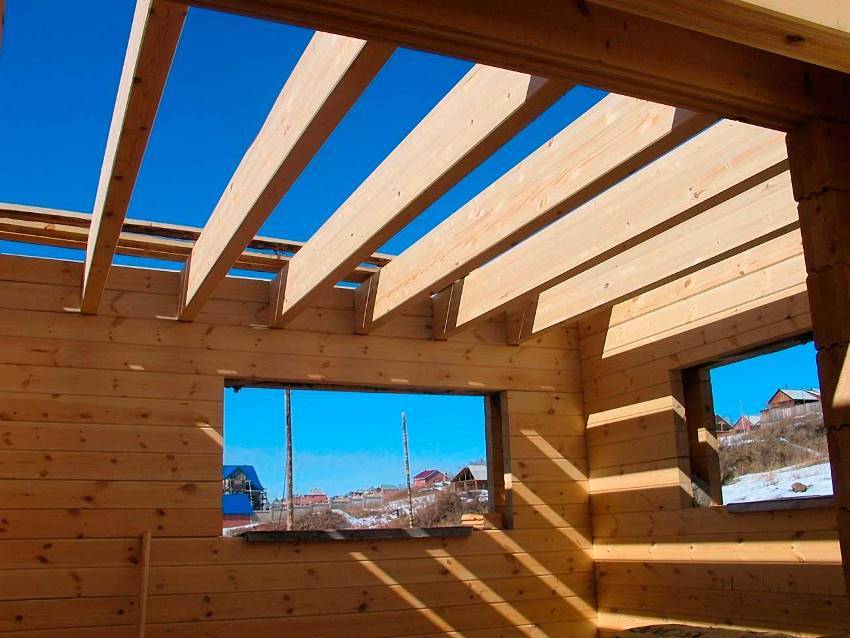

Длина деревянных балок
Длина деревянных балок выбирается в зависимости от параметров пролета, который они должны перекрывать. Существуют нормативы по длине балок или досок. Если расстояние между опорными стенами до 6 м, то их можно укладывать без дополнительных опор. Если расстояние свыше 6 м, то даже при очень частой укладке такое перекрытие будет сильно прогибаться, что может быть опасно для проживания.
Под длинными досками, даже самыми прочными, должны устанавливаться дополнительные опоры
Определение нагрузки, действующей на перекрытие
На деревянные перекрытия дома действует комбинированная нагрузка, которая в зависимости от поры года и погоды меняется. Это особенно ощутимо в постройках с шиферной кровлей, потому что этот материал очень сильно впитывает в себя влагу и становится тяжелее почти в 2 раза. Учитывая особенности устройства кровли и второго этажа, нагрузка состоит из нескольких элементов:
собственно веса самих перекрытий, в которые входят балки, межбалочные заполнения;
вес отделки потолка, пола второго уровня, перегородок, кровли;
людей, мебели и техники.
Если нагрузка не будет изменяться, то есть на перекрытия будет давить постоянный собственный вес, утеплитель и отделка потолка первого этажа, то в среднем она составляет 50 кг/м², при этом нормативное значение для неэксплуатируемого чердака берется 70 кг/м². Эксплуатационная нагрузка тогда рассчитывается по формуле:
70*1,3=90 кг/².
Общая расчетная нагрузка определяется как сумма веса перекрытий и нормативной по СНиП, то есть:
50+90 = (с округлением в большую сторону) – 150 кг/м².
Для обеспечения надежности цифру стоит увеличить вдвое и исходить при выборе материала уже из нового значения.
При планировке строительства дома, нужно уже примерно представлять, что будет в доме, чтобы можно было рассчитать примерный вес нагрузки, и лучше брать по максимуму

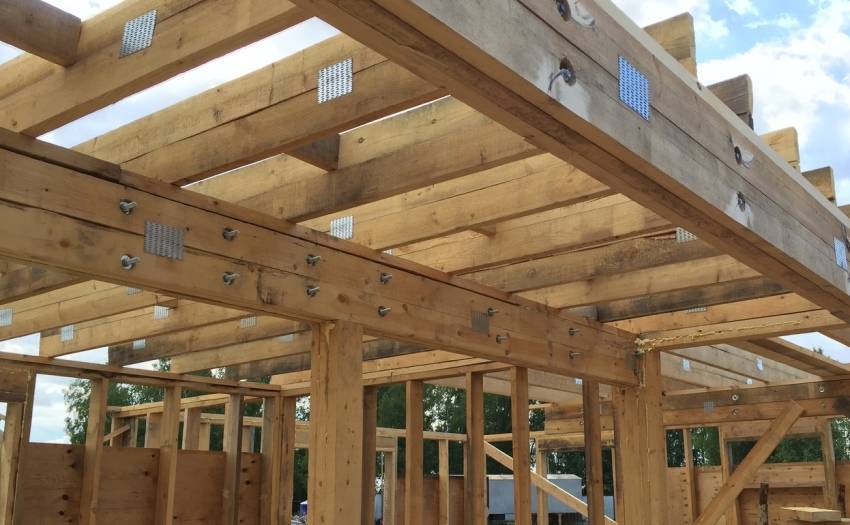

Сечение и шаг балок перекрытия
Немаловажное значение при выборе материала для строительства дома с обустройством деревянных перекрытий имеет сечение и шаг укладки балок. Чем их больше, тем прочнее, но лишние тоже ни к чему, так как древесина очень недешевый материал
Количество балок рассчитывается исходя из общей расчетной нагрузки. В нашем случае она составляет 300 кг/м². Ширина балок обычно составляет от 40 до 200 мм, а высота от 100 до 300 мм. Допускается использование бревен с диаметром от 11 до 30 см. Оптимальное соотношение сторон должно быть 1,4:1.

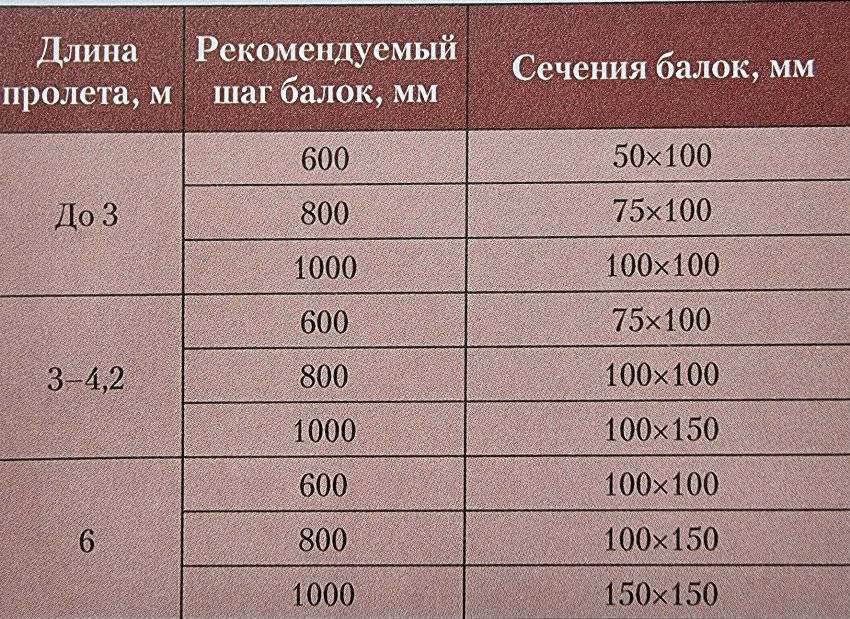

Еще о соотношении сечения и шага балок в таблице:
Количество материала
Количество балок перекрытия выбирается исходя из предварительных расчетов. Оптимальным шаг укладки составляет 60 см. Соответственно, на пролет 3 м потребуется не менее 7 балок или досок перекрытия.
Количество балок рассчитывается исходя из предполагаемой нагрузки и параметров самих балок
Самостоятельное утепление изнутри крыши пенопластом
Лучше всего подходит для утепления материал средней плотности ПСБ-С-25 (15-25 кг/м3). Толщина пенопласта для России составляет 200 мм, то есть нужно два слоя 100-миллиметровых листов, уложенных со смещением швов. Данная схема монтажа утеплителя не создает «мостиков холода».
Теплоизоляционные работы проводят в определенном порядке.
1. Кровля. Схема утепления мансарды изнутри производится сверху вниз в такой последовательности:
гидроизоляционная пленка или рубероид крепится в межстропильных промежутках к обрешетке и на сами стропила; требуется осторожность, чтобы не повредить материал при набивании реек; пенопласт. Отпилив по разметке, его временно закрепляют с помощью капроновых нитей, натянутых на небольшие гвозди, забитые в стропильные элементы; пароизоляция защищает от водяных паров, крепится скобами; обрешетка
На стропила с шагом 30-40 см набивают поперечные рейки, фиксирующие утеплитель, пароизоляцию; в то же время это опора для ГКЛ или ДСП
На стропила с шагом 30-40 см набивают поперечные рейки, фиксирующие утеплитель, пароизоляцию; в то же время это опора для ГКЛ или ДСП.
Между пароизоляцией и потолочной обшивкой благодаря обрешетке создается воздушная прослойка для вентиляции.
2. Утепление пола можно произвести по следующей технологии:
- настил рулонной или листовой гидроизоляции на битумной или полимерной основе; нахлест на стены и листов друг на друга – не менее 15 см, полосы крепят степлером;
- установка деревянного каркаса по периметру, набивка лаг с шагом 0,6 м;
- расположение в шахматном порядке материала для утепления общей толщиной 10-15 см;
- монтаж слоя пароизоляции (Пенофола) фольгированной стороной вверх, чтобы он отражал тепло в помещение; материал кладут встык с небольшим провисанием и склеивают полосы металлизированным скотчем;
- размещение влагостойкой фанеры или ОСП.
3. Утепление фронтона мансарды.
Чтобы на стене не собирался конденсат, устанавливают рейки или металлопрофиль – создается воздушный промежуток для удаления влаги. В верхней части зазор соединяют с общей вентиляционной системой. Между элементами обрешетки монтируют пенопласт (толщина зависит от того, будет ли наружное утепление), сверху прокладывают Пенофол. Каркас является также основой гипсокартонной или фанерной обшивки.

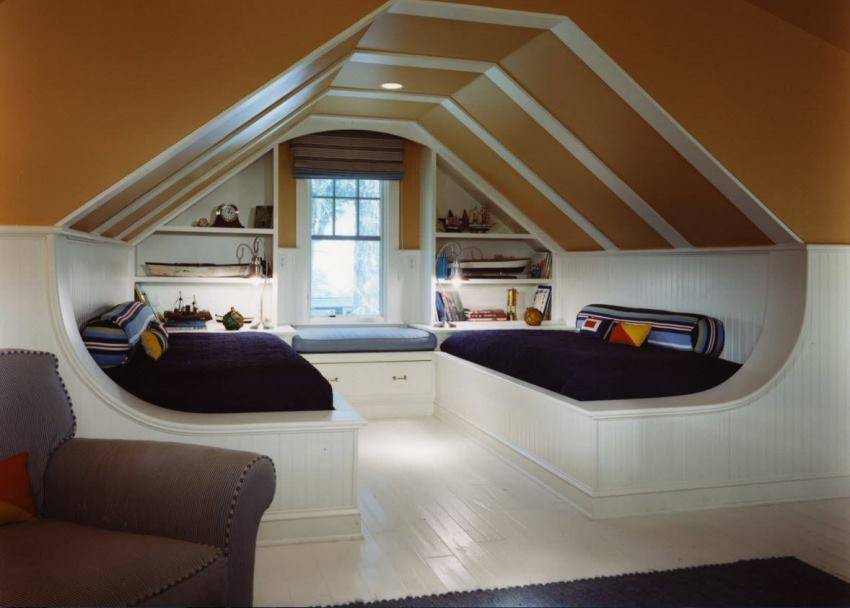

Дополнительное утепление мансарды изнутри
Оптимально, если на мансарде потолок утеплен – тогда его обшивают гипсокартоном, чувствительным к влаге. Если нет возможности уменьшить высоту мансарды, то утеплитель придется поместить поверх существующей теплоизоляции. Но приходится разбирать кровлю, обрешетку, создавать несущий каркас для новой крыши. Задача довольно сложна для непрофессионала.
Если уровень термоизоляции недостаточен, принимают решение самостоятельно утеплить потолок мансарды. Это делают, если позволяет высота помещения. По периметру мансарды устанавливают каркас из деревянных брусьев, к ним прибивают промежуточные элементы. Между ними враспор укрепляют плиты пенопласта. Изнутри материал закрывают пароизоляцией, затем обшивают пластиком, гипсокартоном или фанерой.
Третий вариант утепления – если потолок уже есть. Тогда его утепляют поверх смонтированной ранее теплоизоляции, а скатные поверхности – с нижней стороны. Нужно защитить от холода и часть перекрытия между мансардными стенами и карнизом, прилегающим к внешней стороне дома. На доски перекрытия кладут любой пароизолятор, сверху – утеплитель, а затем – ветрозащиту.
Типичные ошибки при утеплении мансарды
Теплоизоляция перестает выполнять свою основную функцию по нескольким причинам.
1. Намокание. Это происходит из-за следующих процессов:
- затекание дождевой воды – из-за малого уклона ската (для металлической крыши – не менее 10о), неправильной установки мансардных окон, нарушений при монтаже аэроэлементов кровли;
- проникновение пара изнутри. Исключается, если со стороны помещения настелена пароизоляция, а ее стыки проклеены специальным скотчем; паробарьер не нужен только для ППУ и Пеноплекса;
- отсутствие вентиляционного зазора между гидроизоляцией и утеплением – тогда причиной намокания становится конденсат.
2. Нехватка ветрозащиты. Чтобы в ветреные дни тепло не выдувалось, кровлю с нижней стороны закрывают ветрозащитной мембраной или ДВП.
3. Недостаточная толщина изоляции. Чтобы ее определить, выполняют теплотехнический расчет или руководствуются опытными данными. При тонких стропилах устанавливают дополнительную обрешетку, чтобы уложить материал для утепления нужного размера.
Работы по утеплению перекрытий
Для обустройства в доме многоэтажного перекрытия самый популярный материал – это дерево. Сделанные из дерева балки доступны, пропускают меньше тепла, в отличие от бетона, и их легко монтировать. Работу по теплоизоляции перекрытия проводят в определенной последовательности.
Сперва выполняют все подготовительные работы. Во время подготовки элементы тщательно осматриваются и проверяются, нет ли жука-короеда, грибка и других проблем. Если имеются проточины или черные следы, то пораженный участок обрабатывают специальным средством. В старых домах до утепления деревянного перекрытия могут потребоваться меры по усилению балок.
После этого выполняют гидроизоляционные работы. Лучше использовать не гидроизоляционную пленку, а супердиффузионную мембрану. Такая мембрана задержит воду, но пропустит пар. Гидроизоляционным материалом покрывают всю защищаемую поверхность
Особое внимание уделяют балкам, которые оборачивают гидроизоляционной пленкой. Чтобы древесина просушилась естественным образом, с каждого края необходимо оставить свободными по десять миллиметров
Балки рекомендуется обработать грунтовкой или любым другим подходящим раствором.
После этого фиксируется выбранный утеплитель. По окончанию монтажа утеплителя выполняют чистовую отделку потолка.
Как правильно утеплить пол чердака минеральной ватой
Минеральная вата – распространенный и современный теплоизолятор. Выпускается в рулонах или плитах (матах). Не гниет и не горит, грызуны и различного рода микроорганизмы ей также не страшны.
Утепление перекрытия холодного чердака минеральной ватой начинается с укладки подкладочного материала на пол. Для бюджетного варианта на пол настилают пергамин, но более дорогой и качественный вариант – настил из пароизоляционной пленки. Пленку настилают с нахлестом, а стыки проклеивают скотчем либо закрепляют деревянными рейками, которые фиксируются строительным степлером.
Ширину утеплителя подбирают исходя из требований теплотехнических норм для каждого региона. Минеральную вату укладывают между лагов плотно и без щелей. Места стыков проклеивают скотчем. После того, как утеплитель уложен, на лаги просто кладут ровные доски, формируя, таким образом, пол на чердаке. Такое простое решение для создания пола позволяет минвате «дышать» и нормально вентилироваться, в случае попадания влаги на нее. Чтобы предостеречь попадание влаги в минвату под кровлей укладывают гидроизоляционный материал.
Утепление плит перекрытия между этажами
Перекрытие из монолитной железобетонной плиты утепляется
всегда.
Технология утепления плиты перекрытия по полу
плита выравнивается. Для этого используется
цементно-песчаный раствор. Если в плите есть глубокие трещины, из них нужно
сделать воронки или V-образные канавки. Так раствор полнее заполнит пустоты. Затем
нанести смесь и разровнять. По полу это делать проще.
укладывается пленка пароизоляции. Лицевая часть пленки
направлена в более теплую комнату. Стелить пленку нужно внахлест. Если
температура комнат одинаковая, пленку можно не применять.
укладывается теплоизоляционный материал. Вот здесь и кроется
подвох. Утеплитель должен быть выбран такой, который сможет выдержать точечные
и постоянные нагрузки и при этом сохранить свою первоначальную геометрию.
Поэтому, в таком случае можно выполнить утепление перекрытия керамзитом,
опилками, пенополистиролом или базальтовой ватой высокой плотности. Как
вариант, можно установить деревянные лаги, и уложить утеплитель между ними. На
лаги же, набивается черновой пол.
Утепление плит перекрытия между этажами
Совет: Возле печных труб и других нагревающихся элементов
должен быть использован огнеупорный утеплитель.
поверх утеплителя расстелить пленку гидроизоляции. Также
внахлест.
уложить черновой пол. В качестве такового подойдет бетонная
стяжка или настил фанеры.
настил чистового напольного покрытия.
Технология утепления плиты перекрытия по потолку
Последовательность работ:
- выравнивание плиты;
- паробарьер;
- утеплитель – пенопласт или пенополистирол. В данном случае
нет ограничений по жесткости материала, но мягкий или сыпучий для утепления
потолка по плите просто не пригоден; - сетка (армирующая, полимерная или стеклотканевая) +
шпатлевка; - гипсокартон или деревянная вагонка.
Стоит отметить, что из-за сложности работы такой способ утепления
применяется очень редко.
Утепление перекрытий плитами
https://youtube.com/watch?v=3wvmUOlkEwE
Утепление полов цокольных, жилых и чердачных помещений очень часто проводится посредством монтажа в ниши межэтажного деревянного перекрытия огнестойких негниющих плит. Их можно купить, а можно изготовить и своими руками. Вы можете самостоятельно определить форму и площадь такой плиты, чтобы наилучшим образом вписать ее в пространство между балками. Плотность таких плит достигает 500 кг/м3, то есть плита площадью 1 кв.м и толщиной 1 см весит около 5 кг.
Вид подготовленного к утеплению межэтажного перекрытия. Нажмите на фото для увеличения.
Сырье для утепления плит
Самые распространенные виды сырья для утеплительных плит – это пенобетон, шлакобетон и опилкобетон. Вот несколько рецептов:
- опилки, глина, песок, цемент, вода в соотношении 4:1:2:0.3:2.5;
- опилки, известковое тесто, цемент, вода в соотношении 1:1.5:0.5:2.
Все компоненты необходимо хорошо перемешать до получения однородной смеси, а затем залить в заранее подготовленные формы-рамки, длина, ширина и высота которых определяются в зависимости от конструкции перекрытий в доме (от расстояния между балками). Плиты выдерживают в затененном и защищенном от влаги месте до полного высыхания смеси.
Последнее требование – полное отсутствие влаги в плитах – является обязательным, иначе утепление по межэтажным балкам будет малоэффективным. Если влага будет собираться в утеплителе уже в процессе эксплуатации перекрытий в доме, это тоже грозит плитам полной потерей теплоизоляционных характеристик.
Хорошие результаты показывает и рецепт с применением рубероида. Сначала по балкам расстилается рубероид, а поверх него насыпается слой песчано-глиняной смеси. Когда этот состав полностью высохнет, его укрывают слоем из опилок, древесной стружки или шлака. Если в вашем регионе зимой температура не опускается ниже минус 20°С, то достаточно 14-16 см шлака, 5-6 см опилок, 7-8 см стружки.
Далее готовится смесь из воды, глины, цемента и опилок в пропорциях 4:4:0.3:1. Из этой смеси формируются плиты, высушиваются, а затем укладываются на рубероид. Стыки между плитами заполняются глиной.
Помните, что между слоем теплоизоляции и чистовым полом необходимо выдержать расстояние, достаточное для того, чтобы обеспечить свободную циркуляцию воздуха и отведение паров из утеплителя. Если финишное напольное покрытие уложить вплотную к теплоизоляционному слою, то древесина пола может со временем загнить или заразиться грибками и плесенью.
Сами балки и черепные бруски, которые крепятся между ними, должны быть предварительно обработаны антисептиком или специальной грунтовкой по дереву, чтобы защитить дерево от переувлажнения и тех же грибков.
Если по окончании всех работ по утеплению перекрытий температура чистового пола отличается от температуры воздуха в помещении не более чем на 2°С, можно говорить об эффективной теплоизоляции.
Какие материалы предлагает рынок
Сама технология утепления несложная, гораздо важнее грамотный выбор материала, поэтому сначала мы поговорим о том, чем утеплить чердачное перекрытие в частном доме.

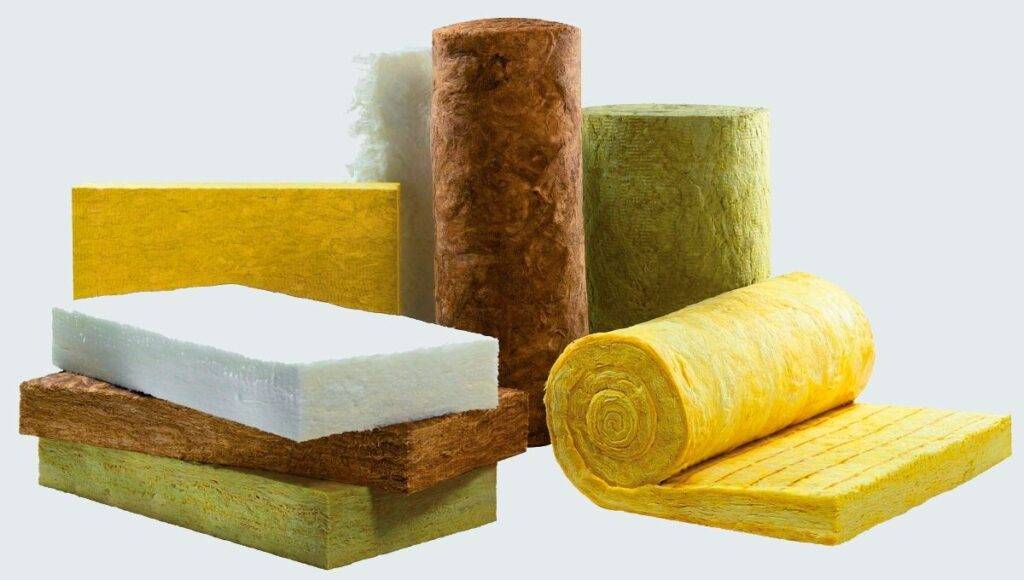

Ватные утеплители
Утепление перекрытия разного рода ватой считается одним из лучших способов обустройства. Данный теплоизоляционный материал может иметь разную плотность, главным достоинством ваты считается ее паропроницаемость.
При выборе минеральной ваты лучше отдать предпочтение плотным плитам
Минеральная вата может делаться из волокон базальта или доменного шлака. Теплоизоляционные характеристики у обоих вариантов примерно одинаковые, плюс этот материал не горит, но базальтовая вата лучше с экологической точки зрения, а у шлаковаты более доступная цена.

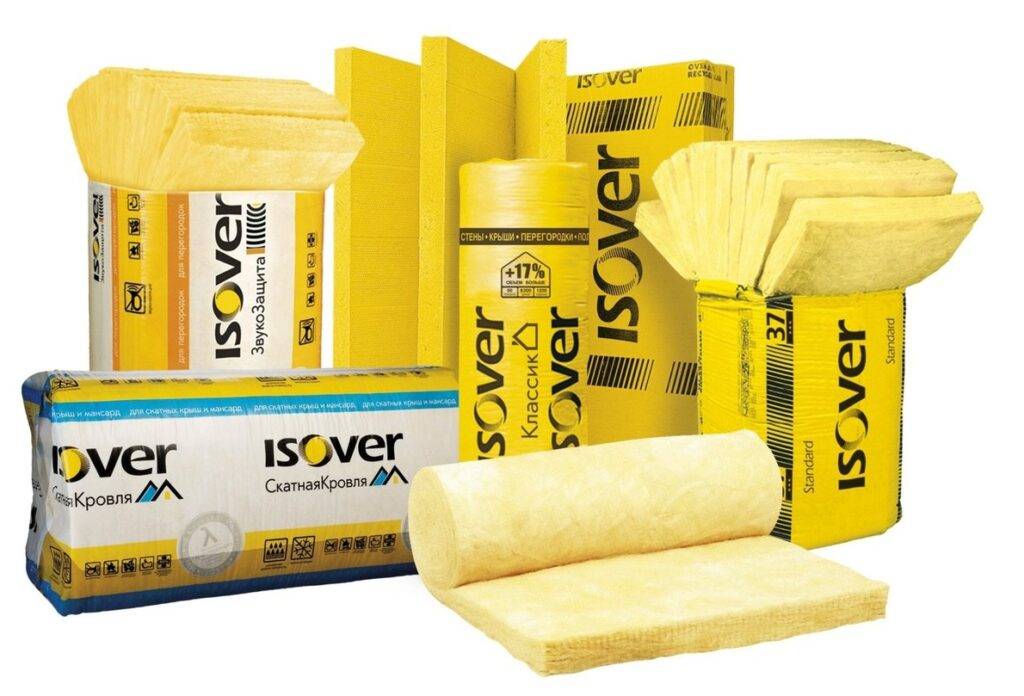

Стекловата от торговой марки Isover отличается высоким качеством

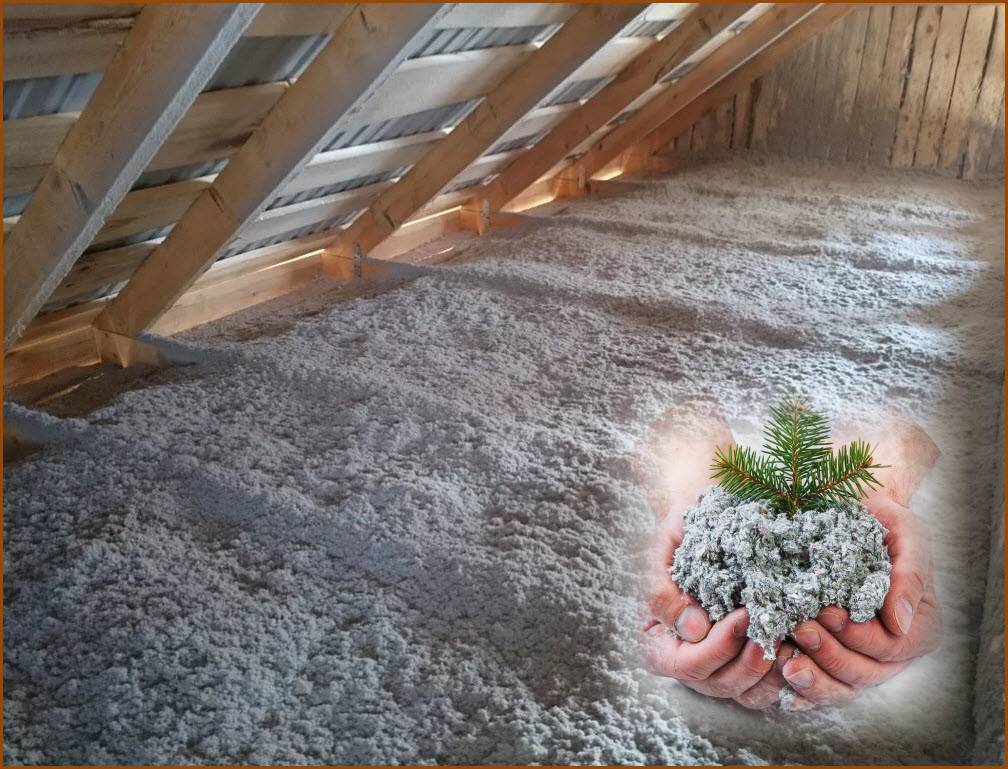

Эковата появилась на рынке относительно недавно. Она представляет собой рассыпчатую массу из целюлозно-бумажных волокон. Материал не горит, но может тлеть. В стены и кровельный пирог эковата задувается специальной аппаратурой, а утепление перекрытий можно выполнять вручную, масса просто засыпается между балками.
Несмотря на присутствие в составе эковаты антипиренов, материал относится к условно пожароопасным
Сыпучие утеплители
Для утепления чердачного помещения используются керамзит, перлит и вермикулит. Материалы не горят, имеют низкую теплопроводность и доступную цену, но по сравнению с ватными моделями толщина теплоизоляционного слоя здесь должна быть в 2 раза больше.
Существенным плюсом считается механическая прочность сыпучих утеплителей:

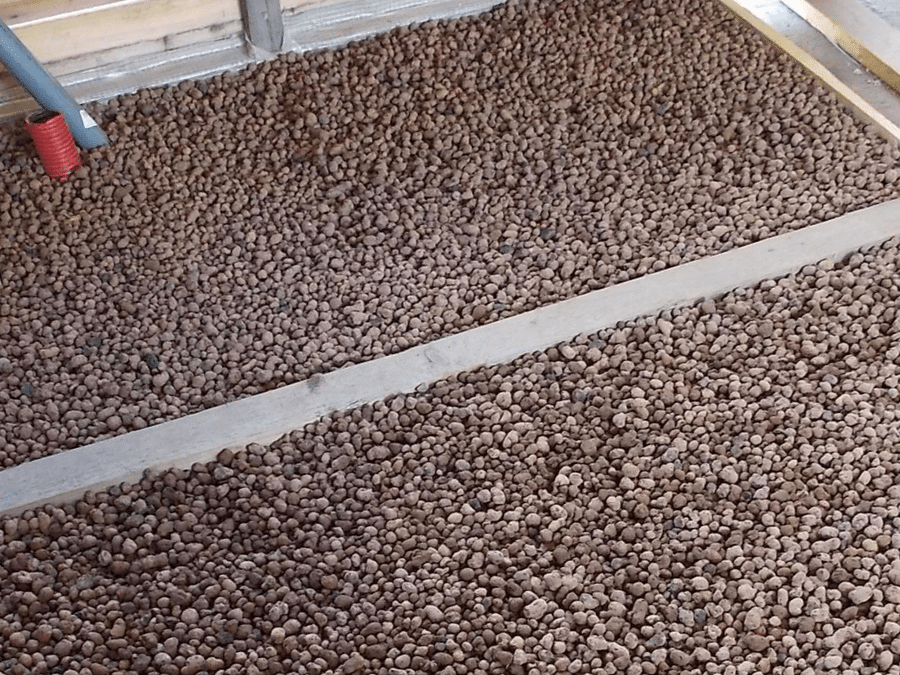

- Керамзит. Материал получают в результате обжига глины. Керамзит представляет собой прочные, пористые, округлые цилиндры разного размера и формы, он может набирать влагу, но в отличие от ваты шарики не теряют объем и быстро сохнут.
- Перлит и вермикулит — это обожженные вулканические породы. Они стоят чуть дороже керамзита, но зато материалы меньше набирают влагу, хотя на сухом чердаке данная характеристика большого значения не имеет.
Хотя керамзит относят к бюджетным материалам качество у этого утеплителя достаточно высокое
Полистирол
В этой нише у нас пенопласт и экструдированный пенополистирол. Такие плиты делаются из одного и того же материала (полистирол), только по разным технологиям.
- С одной стороны эти материалы не боятся влаги, водопоглощение у них стремится к нулю.
- С другой стороны, как пенопласт, так и экструдированный пенополистирол (ЭППС) не пропускают пар, точнее пенопласт имеет какой-то мизерный процент паропроницаемости, а ЭППС считается абсолютным гидроизолятором.
Если вы уложите в пирог перекрытия холодного чердака гидроизолятор, то через пару лет дерево начнет гнить. Все дело в том, что пар, запертый снизу, будет впитываться в древесину, что приведет к появлению колоний грибка и плесени.
Некоторые мастера рекомендуют монтировать под ЭППС принудительную вентиляцию, но как показала практика, такой подход не решает проблему.
С активной вентиляцией дерево будет гнить меньше, но оно все равно будет гнить, вы лишь немного продлите срок службы балок, а итог будет тем же.
Ниже на видео в этой статье показано, что бывает при утеплении балочного перекрытия ЭППС.
Плитные утеплители
Теперь расскажу про еще одну категорию утеплителей для перекрытий – плитные. Я также часто сталкивался с ними в процессе работы. Они особенно популярны у начинающих строителей благодаря простоте монтажа.
Плитные утеплители прекрасно подходят для теплоизоляции перекрытий.
Когда начинаешь говорить с кем-то про плитный утеплитель, то сразу слышишь упоминание о пенопласте. И все, используя этот термин, представляют себе пористый и легкий материал, из которого каждый мальчишка строил кораблик в детстве.
Однако на самом деле пенопласты – это целая группа утепляющих материалов, производимых из полимерной пены. А конкретно для утепления перекрытий в строительстве используется два типа пенопластов – пенополистирол и пенополиуретан. Именно их я и опишу более подробно ниже.
Пенополистирол
Довольно недорогой утеплитель, который продается в каждом строительном магазине и используется чуть ли не в каждом втором строительстве. Пенополистирол делают из специального полимера, но используют для этого разные технологии. В результате на рынке присутствует несколько утеплителей, технические характеристики и эксплуатационные свойства которых довольно сильно отличаются.
Прессованный пенополистирол – классика жанра.
Более подробно об этом вы можете узнать из таблицы.
| Название | Сокращение | Свойства |
| Беспрессованый суспензионный | ПСБ | Материал с однородной внутренней структурой и различной плотностью, которая и определяет его эксплуатационные свойства. Существует пенополистирол марки от 15 до 50. Чем меньше плотность, тем больше теплосохраняющие свойства, но хуже прочность. Для утепления лучше покупать материал с маркировкой ПСБ-С, который затухает во время пожара и не способствует распространению пламени. |
| Прессованный пенополистирол | ПС | Отличается повышенной твердостью, прочностью и гидрофобными свойствами. В отличие от предыдущей разновидности, в этом утеплителе отсутствует капиллярная система, а гранулы спрессованы. Он мало используется для утепления перекрытий, так как имеет высокую стоимостью. Больше подходит для изготовления многослойных утепляющих панелей. |
| Экструдированныйпенополистирол | ЭППС XPS | Наиболее эффективный плитный утеплитель из тех, которые я знаю. Он изготавливается по сложной технологии, когда вспененная сырьевая масса продавливается через специальные устройства, формируя плиты теплоизолятора. Материал имеет низкий коэффициент теплопроводности и высокую прочность. Его можно укладывать под стяжку пола без опорных лаг, то есть утеплять те перекрытия, которые будут служить полами. |
Экструдированныйпенополистирол – материал с отличными техническими характеристиками.
Пенополиуретан
Обычно пенополиуретановая пена наносится на поверхности с помощью распылителя, но на рынке теплоизоляционных материалов мне встречались и плиты из этого материала. Они бывают мягкими, упругими и твердыми. Плотность утеплителя находится в промежутке от 20 до 200 килограмм на кубометр, то есть и теплосохраняющие свойства отличаются.
Листовой пенополиуретан – альтернатива напыляемому.
Плитный пенополиуретан имеет закрытую ячеистую структуру, поэтому не боится увлажнения. Однако, не выдерживает прямого воздействия солнечных лучей и распадается.
Зато другие технические характеристики на высоте:
- материал имеет нулевой уровень эмиссии химических соединений, поэтому безопасен для здоровья;
- не подвержен биокоррозии;
- отлично переносит механические воздействия.
Преимущества плитных утеплителей
Самый большой плюс этой категории теплоизоляторов, на мой взгляд, это простота установки и ее быстрота. Это уменьшает затраты на утепление перекрытий и сокращает сроки строительства.
Плитные утеплители несложно использовать в частном строительстве.
С другой стороны, их невозможно уложить на перекрытие без швов, которые часто становятся причиной непродуктивных потерь тепла. Однако если четко придерживаться технологии (я неоднократно описывал способы утепления с помощью пенополистирола и ЭППС), этой проблемы удается избежать.
Но существует еще одна категория утеплителей, которые идеально подходят для теплоизоляции именно горизонтальных перекрытий (в том числе чердака и цоколя). О них – в следующем разделе.
Утепление чердачного перекрытия по деревянным балкам: лучшие способы
Для сохранения нормального температурно-влажностного режима в частном доме необходимо обеспечить надежную защиту от проникновения холодного воздуха. Требуется не только теплозащита стен и перекрытия подвала, но и утепление чердачного перекрытия эффективными материалами по деревянным балкам.
Технология утепления
Как утеплить чердачное перекрытие так, чтобы в дальнейшем не возникло проблем? В общем случае технология теплоизоляции своими руками практически одинакова. Но способы ее монтажа зависят от конкретной ситуации.
Утепление чердачного перекрытия производится при наличии холодного чердака. Теплозащиту конструкции выполняют сверху, поскольку в этом случае теплоизоляция наиболее грамотна. Но в некоторых случаях применяется другая схема – защита со стороны теплого воздуха.
Ответами на вопрос, почему нежелательно утепление со стороны потолка верхнего этажа, могут стать следующие недостатки теплозащиты снизу:
- утеплитель выполняет только защиту потолка, а перекрытие остается холодным;
- выполнение работ снизу своими руками достаточно трудоемко;
- точка выпадения конденсата смещается внутрь пирога перекрытия, что может привести к гниению конструкции по деревянным балкам.
Важно также соблюдать правильный порядок всех сопутствующих материалов. При утеплении необходимо запомнить одно правило: пароизоляция всегда располагается со стороны теплого воздуха, а гидроизоляция – со стороны холодного
При утеплении необходимо запомнить одно правило: пароизоляция всегда располагается со стороны теплого воздуха, а гидроизоляция – со стороны холодного.
Неправильное расположение может привести к следующим проблемам:
- намокание утеплителя;
- выпадение конденсата на поверхности потолка;
- гниение перекрытия холодного чердака по деревянным балкам.
Нужна ли пароизоляция и гидроизоляция, зависит от выбранного утеплителя.
Выбор утеплителя
Способы утепления потолка верхнего этажа перекрытия по балкам в частном доме очень разнообразны. При выполнении работ своими руками утеплитель укладывается между лагами и обеспечивает надежную теплоизоляцию и шумозащиту. Существует множество вариантов утепления конструкции, самыми распространенными из них стали:
- утепление минватой;
- укладка по деревянным балкам пенополистирола (пенопласта или пеноплекса);
- засыпка керамзитом;
- утепление опилками;
- заполнение пространства потолка пеной.
Каждый из этих вариантов имеет свои особенности и достоинства.
Утепление минватой между лагами
Керамзит или опилки
Утепление деревянного перекрытия
Если решено использовать в доме полностью натуральные материалы, эти два вида утеплителя станут незаменимыми помощниками. Они не обладают высокими теплозащитными характеристиками, как предыдущие типы, но обеспечивают надежную защиту от холода при достаточной толщине слоя. Опилки можно получить практически бесплатно, керамзит также относится к недорогим материалам.
Утепление чердачного перекрытия может проводиться непрофессионалами и не требует специальных навыков. Ограничением применения являются физические особенности данных материалов: они не могут использоваться для теплозащиты снизу.
Подробнее об этих видах теплозащиты своими руками можно прочитать в статьях «Утепление пола опилками» и «Утепление пола керамзитом».
Пена для теплозащиты
Пенополиуретановый утеплитель достаточно новый материал в строительстве. При самостоятельном возведении здания этот способ может обеспечить высокую скорость работ и надежную защиту от холода. Об утеплении здания, в том числе и чердачных перекрытий, пеной можно прочитать в статье «Пена для утепления пола».
Это предоставляет большой выбор материалов для утепления и значительно сэкономить на строительстве.
Утепление деревянного перекрытия производится между лагами, поэтому не требует от теплозащитного материала высокой прочности: основную нагрузку от людей, мебели и оборудования возьмут на себя доски или брус.
Большой процент тепловых потерь происходит именно через перекрытие верхнего этажа, поэтому так важно грамотно выбрать утеплитель и соблюдать технологию укладки
Разновидности перекрытий по способу крепления
Перекрывать дом следует так, чтобы все элементы лежали на твердых несущих стенах. Это главное требование, которое нужно выполнять для обеспечения безопасного проживания в деревянном здании. Оно применимо для всех вариантов перекрытий, которые могут отличаться некоторыми особенностями между собой. Существует несколько разновидностей перекрытий из дерева, которые отличаются способом крепления балок:
Установка брусьев в пазы, выполненные в стенах из блока.
Использование металлических фиксаторов, закрепленных к боковым элементам.
Также перекрытия между этажами бывают трех вариантов конструкций:
на деревянных балках или бревнах с максимальной длиной или шириной здания до 15 м, норма – 6 м;
на деревянных ребрах – максимум до 12 м, норма – 5 м;
на блочно-ребристых конструкциях – до 15 м.
Если на втором этаже предполагается серьезная нагрузка, например, там будет расположен бассейн, то балки укрепляют дополнительно
Установка брусьев в пазы
Конструкция деревянных междуэтажных перекрытий с установкой брусьев в пазы довольно распространена и применяется при возведении малоэтажных зданий. Она заключается в установке балок в предварительно подготовленные пазы в боковых или опорных стенах. Такой вариант удобен тем, что балки укладываются сразу при возведении стен, формируя удобную опорную поверхность для перемещения и складирования строительных материалов.
Для обеспечения дополнительной надежности, каждую третью балку фиксируют анкером к стене. Также можно пробивать отверстия в готовых стенах на глубину 2/3.
Монтаж брусьев в пазы
Использование металлических фиксаторов
Одним из вариантов крепления деревянных балок является технология использования металлических фиксаторов. Для сопряжения балок со стенами используют специальные металлические опорные крепежи ил кронштейны с двухсторонним креплением к стене. Их можно применять как для стыковки с деревянными, так и блочными несущими стенами. Крепеж должен быть выполнен из толстой листовой стали. Продается в готовом виде с отверстиями для фиксации.
Металлические крепления для монтажа перекрытий
Утепление потолка на втором этаже дома
После того, как перекрытие второго этажа будет утеплено, следует озаботиться предотвращением теплопотери через потолок. Мансарда расположена в непосредственной близости к кровельному покрытию. Роль утеплителя выполняет минеральная вата, которая признана специалистами одним из лучших материалов для утепления мансарды. Те, кого заботит экологичность, отдают предпочтение эковате. Вата выбранного типа закладывается в образованные стропильной конструкцией ячейки.
Минвата выпускается как в рулонах, так и в плитах — ее упругие элементы быстро и удобно укладываются между стропилами. Размещение плит на потолке верхнего этажа осуществляется несколькими способами:
- путем вдавливания минваты в ячейки конструкции стропил. Толщина плит должна быть не менее 20 см. Данный метод является наиболее затратным, однако пользуется большой популярностью среди строителей, так как отличается простотой исполнения;
- укладка утеплительных плит только под стропила, что требует дополнительной обрешетки. Следствием такого утепления будет уменьшение объема мансарды. Владельцы домов идут на подобные жертвы достаточно редко;
- монтаж плит минеральной ваты под стропилами и между ними, что требует установки дополнительных каркасных элементов. Учитывая разумность затрат труда и материала этот способ имеет своих приверженцев.
Когда потолок второго этажа расположен под чердаком, перекрытие следует утеплять с обеих сторон. То есть вначале должен быть пол второго этажа, затем — потолок, далее — чердачный пол.
Такой подход объясняется отсутствием отопления в верхнем уровне здания. С этой целью на потолок верхнего этажа укладывают пароизоляцию, служащую барьером для утечки теплого воздуха на чердак.
Утепление с помощью минеральной ваты
При использовании для утепления деревянного межэтажного перекрытия минеральной ваты работу выполняют в следующей последовательности:
- замеряется расстояние между балками;
- в соответствии с размерами вырезается утеплитель;
- в пространство между балками укладывают вату. В тех случаях, когда балка по высоте будет больше высоты утеплителя, вату стелют в два слоя;
- при помощи проволоки утеплитель фиксируют на потолке;
- затем укладывается слой мембраны.
Для чистовой отделки полученного потолка рекомендуется использовать подвесные потолки, деревянную вагонку или гипсокартон.
Технология проведения работ по утеплению перекрытий из дерева в частном доме
Теплоизоляцию планируют в зависимости от конструкции деревянного перекрытия, учитывая характеристики утеплителя и эффективность применения в конкретном случае.
Утепление потолочного перекрытия
Так как при теплозащите потолочной поверхности требуется приложить немало усилий, чаще всего работы организуются на верхнем этаже. Если же отсутствует такая возможность, плоскость утепляется экологически безопасным вариантом теплоизоляции и отделывается подвесным потолком.
Последовательность работы:
- Потолочная поверхность обшивается гидро- и парозащитной мембраной с припуском по периметру, для достижения эффекта монолитности швы заклеиваются скотчем.
- Выполняется каркас по деревянным брускам. При необходимости можно использовать металлические профили требуемого сечения.
- Между элементами конструкции фиксируется теплоизоляционный материал, для крепления используются метизы или клей в зависимости от вида утеплителя.
- Прокладывается второй влагозащитный слой и выполняется потолочное покрытие.
В качестве теплоизоляции потолка рекомендуется фольгированный материал как эффективное решение при максимально малой толщине пласта. В этом случае отпадает необходимость в обустройстве каркаса, как и в дополнительной парозащитной мембране.
Нюансы утепления чердака с деревянными перекрытиями
Технология утепления чердачного перекрытия по деревянным балкампредусматривает следующие этапы:
- Подготовительные работы. Требуется обработать древесину специальными составами, при необходимости выполняется усиление конструкции.
- Основание обеспечивается гидро- и пароизоляцией. Мембрана укладывается внахлест, крепится степлером, стыки зашиваются липкой лентой.
- Далее в пространство между балками следует плотно уложить слой мягкого утеплителя в виде рулонной минваты или матов.
- Второй пласт из жестких минераловатных плит с кашированным покрытием монтируется по верхней грани балок перекрытия. Данный вид утеплителя способен выдерживать ограниченное хождение без риска деформации.
В завершении выполняется гидроизоляционный слой из наплавляемых кровельных материалов.
Альтернативный вариант теплозащиты чердака:
- Конструкция из древесины обрабатывается антипиренами и антисептиками.
- Выполняется пароизоляция, укладывается утеплитель.
- По балкам устанавливаются лаги, между профилями монтируется второй слой теплоизоляции.
- Поверхность обшивается с помощью влагостойких панелей (ДСП, ОСП и других аналогов.).
Плиты минваты можно заменить пеноплексом или пенополистиролом, для фиксации утеплителя применяется клей.
Утепление межэтажных перекрытий
Для теплоизоляции межэтажного пространства рекомендуется использовать метод утепления сверху, то есть монтировать теплозащиту на полу второго этажа.
Алгоритм работы:
- Подготовка поверхности. Сначала выполняется демонтаж пола с учетом возможности повторного использования финишного покрытия, подложки и других составных элементов напольного пирога. Далее снимается черновой пол, освобождается пространство между несущими балками, удаляется старый теплоизоляционный слой и мусор. Деревянные конструкции покрываются антипиренами и другими защитными составами для улучшения эксплуатационного ресурса.
- Для удобства работы на балки устанавливаются доски, так как конструкция потолка первого этажа не способна выдержать вес человека.
- Первым слоем укладывается пароизоляционная мембрана.
Между деревянными балками монтируют утеплитель, не оставляя зазоров. Для этого теплоизоляцию подрезают с запасом, учитывая плотность стыков как по периметру деревянной конструкции, так и между элементами утепляющего материала. Сверху следует уложить защитную мембрану. Финальные работы подразумевают монтаж досок или панелей, укладку подложки и напольного покрытия.
