Утепление пола по грунту в частном доме: толщина утеплителя

Суть системы теплого пола по грунту

Владельцам частных домов предоставляется уникальная возможность уменьшить свои затраты на создание фундамента строения, при этом создав комфорт и уют в помещениях, смонтировав теплый бетонный пол по грунту самостоятельно.

Бетон – это материал, который позволяет сделать качественное и прочное основание. На него не составит труда уложить водяной теплый пол. Непосредственно теплый пол по грунту пирог фундамента дома и внешние стены не затрагивает, а располагается на собственном основании.

Работы по укладке при этом разделяются на два этапа:

заливание бетонного фундамента;
монтаж контура водяного подогрева полов.

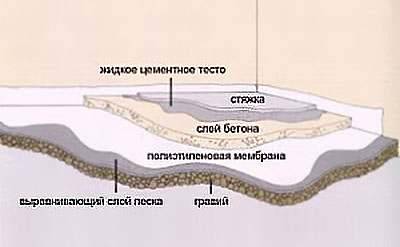

Пошаговое руководство

Для качественного выполнения процесса необходимо строго соблюдать правила устройства теплого пола по грунту:

Снимают верхний плодородный слой, убирают крупный мусор и камни. Выравнивают и утрамбовывают дно получившегося котлована. Это будет основа для укладываемых слоев, поэтому уровень лучше всего проверить с помощью нивелира.
Далее засыпают слой песка, причем для отсыпки подходит любой песок. Его необходимо хорошо утрамбовать и выровнять по уровню.
Следующим слоем в составе теплого пола с водяным отоплением является керамзит или щебень. Однако следует помнить, что щебень характеризуется меньшей теплопроводностью. Камни лучше брать небольшого или среднего размера. Уплотнять нужно долго, пока поверхность не станет почти монолитной.
Теперь пришла очередь предварительной стяжки, для изготовления которой можно воспользоваться двумя вариантами. В первом случае песок и щебень проливают жидким раствором из песка и цемента в соотношении 2:1. Во втором случае заливают черновую стяжку толщиной 5-7 см с укладкой армирующей сетки. Этот вариант считается более надежным, способным выдерживать существенные нагрузки.
После схватывания стяжки и застывания бетонного раствора переходят к укладке гидроизоляционного слоя. В большинстве случаев для этого используется полиэтиленовая пленка толщиной 200 микрон, уложенная в два слоя.
На гидроизоляцию укладывают плиты пенополистирола, места стыков обязательно проклеивают скотчем для предотвращения протекания раствора.
Сверху необходимо уложить металлизированную гидроизоляцию.
Затем приступают к монтажу системы «теплый пол». Устанавливают крепежные элементы, прокладывают кабель и нагревательные трубки.
Всю конструкцию теплого пола по грунту заливают армированной стяжкой теплого пола.

Перед тем, как сделать теплый пол в частном доме, нужно учесть все нюансы. Толщина каждого слоя определяется климатическими условиями региона, для более холодной местности требуются толстые слои пирога, для южных регионов пласты могут иметь толщину от 2 до 5 см. Тщательное уплотнение и выравнивание слоев является залогом более качественного и долговечного теплого пола. Для трамбовки слоев теплого пола по грунту своими руками можно использовать ручные приспособления, однако механизированный процесс позволяет добиться максимальной эффективности.

Достаточно важным моментом в схеме обустройства водяного теплого пола является гидроизоляция и теплоизоляция фундамента. Предполагается обработка гидроизоляционным материалом поверхности основания до начала всех работ. Кроме того по периметру рекомендуется уложить пенополистирольные плиты, которые станут препятствием на пути холодного воздуха внутрь.

Положительные и негативные стороны

У полов по грунту есть несколько плюсов:

простота монтажа;
экономичность;
устойчивость;
способность выдерживать значительный вес;
минимальная нагрузка на стены либо полное отсутствие таковой;
износостойкость;
ремонтопригодность;
пригодность к покрытию любым видом отделочных материалов;
возможность монтажа системы «тёплый пол».

К недостаткам конструкции относят:

необходимость прокладки слоя утепляющих материалов;
невозможность монтажа по слою сыпучих материалов толщиной свыше 60 см.

Близко залегающие к поверхности почвы грунтовые воды Источник avatars.mds.yandex.net

Особенности конструкции и факторы, влияющие на выбор

По своей сути пол по грунту это «подушка» из мелкого щебня или керамзита, на которой лежит армированная плита из монолитного бетона. Балластная подсыпка выполняет две задачи:

поднимает уровень покрытия на заданную высоту;
передает вес конструкции на грунт.

От почвенной влаги и потерь тепла пол защищает утеплитель, уложенный на слой гидроизоляции.

Несущей основой такого покрытия является слой почвы. Поэтому главные факторы риска при устройстве пола по грунту в частном доме — морозное пучение и влага. Первая угроза блокируется за счет утепления цоколя фундамента снаружи листовым пенопластом. Он отсекает мостик холода, вызывающий замерзание воды.

Нужно отметить, что при постоянном проживании в доме температура почвы под ним никогда не падает ниже нуля градусов. Если же зимой здание пустует, то силы морозного пучения способны вызвать трещины в бетонной стяжке и деформировать ее. В этом случае без утепления цоколя не обойтись.

Защита от почвенной влаги – мероприятие относительное простое только при низком уровне грунтовых вод (2-3 метра). На сырых и болотистых участках от устройства такого покрытия лучше отказаться. Стоимость работ по гидроизоляции и укреплению основания в этом случае существенно возрастает.

Для свайных и столбчатых фундаментов плита по грунту – не лучшее решение. В этом случае стоимость защиты подсыпки от мороза получается выше, чем при использовании фундаментной «ленты».

Слой подстилки

При толщине подстилочного слоя в 4-5 сантиметров его можно считать несущим. Создается он путем заливания цементно-песчаной стяжки поверх слоя щебенки крупной фракции с использованием бетона марок В7,5 или В10. Этот слой выступит в роли регулятора уровня поверхности (детальнее: “Заливка теплого пола – как правильно сделать стяжку”).

Чтобы смесь не растекалась, поверхность ограничивают при помощи реек. Необходимо дождаться застывания и отвердевания стяжки, при этом регулярно ее увлажняя. Современной альтернативой заливанию раствора становится использование профилированных мембран, применение которых сокращает время на укладку слоя.

Подбор труб

Перед тем, как сделать теплый пол, нужно выбрать материалы. Когда рассматривается установка в пирог теплого водяного пола по грунту, необходимо определиться с тем, какие трубы будут использоваться для этого.

На самом деле материал для изготовления может быть любым:

металлопластик;
полиэтилен;
оцинковка;
медь и т.д.

Наиболее популярными являются полимерные материалы и металлопластик. Качество труб зависит от того, какова плотность материала

Также очень важно, чтобы целостность труб сохранялась на протяжении всего контура. Такая отопительная система обычно занимает от 5 до 15 сантиметров толщины пола.

Влияют на этот показатель различные факторы: толщина утеплителя и стяжки, мощностные показатели оборудования и т.д. Недопустимо, чтобы система имела значительный уклон. Нельзя допустить, чтобы трубы укладывались на неровности с амплитудой более 5 миллиметров.

Стяжка

Заливка пола по грунту заканчивается стяжкой. Дальше остается укладка финишного слоя: деревянные полы, ламинат, линолеум и т.д.

Хотя для служебных помещений (гараж, подвал, кладовая) можно сделать топпинг поверхности бетона на этапе заливки (это существенно повышает прочность и предотвращает пыление).

Стяжка поверх утеплителя обязательно должна иметь армирование.

Армирование бетонного пола по грунту

Для жилых помещений с небольшими нагрузками на поверхность достаточно установки дорожной сетки с размером звена 10×10 см и толщиной проволоки 3-4 мм.

Можно использовать стальную оцинкованную сетку, но полимерная

или композитная

лучше ведет себя в щелочной среде бетона, как и стеклопластиковая арматура.

Крепление сетки к стенам не проводят, а оставляют компенсационный зазор не менее 20 мм. Можно использовать деревянный брусок или обрезки пенопласта, которые затем удаляют, а зазор заполняют эластичным герметиком.

Укладка сетки проходит внахлест на две ячейки, крепление между листами делают проволокой.

Армирование бетонного пола по грунту проходит на некотором расстоянии от поверхности пола (приблизительно 1/3-1/2 слоя стяжки). Для этого можно использовать кусочки кирпича или щебня, пластиковые крышки от бутылок или специальные подставки.

Толщина стяжки для жилых помещений должна быть не менее 50 мм.

Можно применять оба вида бетонной (цементно-песчаной) стяжки — классической или полусухой.

Если не предусмотрено выравнивание поверхности наливными полами, а стяжка будет основанием финишного покрытия, то необходимо максимально точное соблюдение уровня.

Информация на заметку: Отделка дверного проема, МДФ: что это такое.

ПОЛЫ ПО ГРУНТУ СВОИМИ РУКАМИ.FLOORS ON SOIL THE HANDS

Смотрите это видео на YouTube

Засыпка грунтовой подушки для пола по грунту

Поверхность будущего пола поднимается на необходимую высоту путем устройства подушки из непучинистого грунта.

В качестве материала для устройства подушки может быть использован любой грунт, легко поддающийся уплотнению: песок, мелкий щебень, песчано-гравийная смесь, а при низком уровне грунтовых вод – супеси и суглинки. Выгодно использовать грунт, оставшийся на участке от устройства фундамента, колодца и септика канализации (кроме торфа и чернозема).

Грунт подушки тщательно уплотняется послойным (не толще 15 см.) трамбованием с проливкой грунта водой. Степень уплотнения грунта будет выше, если применять механическую трамбовку.

Не следует в подушку укладывать крупный щебень, битый кирпич, куски бетона. Между крупными фрагментами все равно останутся пустоты.

Толщину подушки из насыпного грунта рекомендуется делать в пределах 300-600 мм. Уплотнить насыпной грунт до состояния естественного грунта все равно не удается. Поэтому, грунт со временем даст осадку. Толстый слой насыпного грунта может привести к слишком большой и неравномерной осадке пола.

Читайте: «Защита дома от радиоактивного почвенного газа радона»

Верхний слой керамзита, кроме защиты от газов, будет служить дополнительной теплоизоляцией для пола. Например, слой керамзита толщиной 18 см. по теплосберегающей способности соответствует 50 мм. пенопласта. Для защиты от продавливания плит утеплителя и гидроизоляционных пленок, которые в некоторых конструкциях полов укладывают прямо на засыпку, поверх уплотненного слоя щебня или керамзита насыпают выравнивающий слой песка, превышающий по толщине размер фракции засыпки в два раза.

До начала отсыпки грунтовой подушки необходимо выполнить на вводе в дом прокладку труб водопровода и канализации, а также трубы грунтового теплообменника вентиляции . Или уложить футляры для монтажа в них труб в будущем.

Утепление перекрытия из подвала

Для наружного утепления перекрытия со стороны подвала лучше использовать дешевые влагостойкие плиты пенопласта.

Главное достоинство такого метода в том, что не отнимается высота помещения.

Перед наклейкой утеплителя необходимо тщательно запенить швы между плитами и щели по периметру потолка. Для увеличения сцепления клея с бетоном, плиту снизу лучше обработать проникающей грунтовкой.

Теплоизоляционные плиты клеятся к бетонному основанию с помощью клея ceresit, строительной пены или жидких гвоздей. После схватывания клея, швы между утеплителем необходимо заделать монтажной пеной, для предотвращения образования мостиков холода.

Рисунок 7. Утепление перекрытия подвала снизу.

Рекомендую! При наклейке утеплителя на монтажную пену, необходимо плиты прижимать к потолку через каждые двадцать минут в течение полутора часов, из-за ее сильного расширения.

Для зашиты от грызунов рекомендую покрыть утеплитель металлической сеткой и закрепить дюбелями. По плитам нужно выполнить гидроизоляцию из полиэтиленовой пленки.

Аналогично можно выполнить утепление снизу деревянного перекрытия. При этом нужно учитывать, что дерево «гуляет» от изменения влажности и температуры. Поэтому пенопласт, в дополнение к клею, необходимо зафиксировать пластиковыми дюбелями.

Теплоизоляция пола по грунту

Пол по грунту представляет собой многослойный «пирог», в состав которого обязательно входит и утеплитель, часто — нескольких видов.

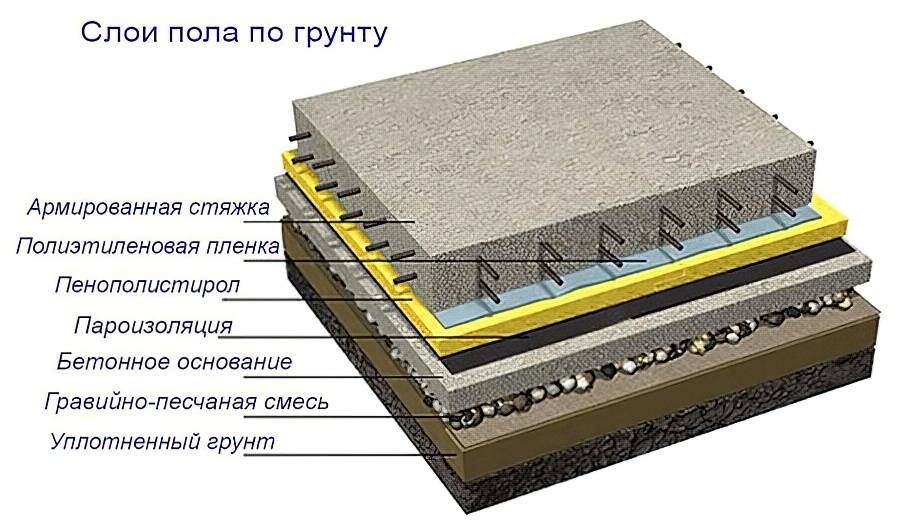

Утеплённый по грунту пол в разрезе

Из распространённых утеплителей в данном случае оптимальным выбором будет пеноплекс — твёрдый и устойчивый к перепадам температур. После выполнения подготовительных работ утепление пола пеноплексом по грунту производится идентично его монтажу на межэтажное перекрытие. Если пол помещения не будет испытывать значительных нагрузок, этот довольно дорогой материал можно заменить обычным пенополистиролом, но поверх него нужно будет устроить армированную стяжку.

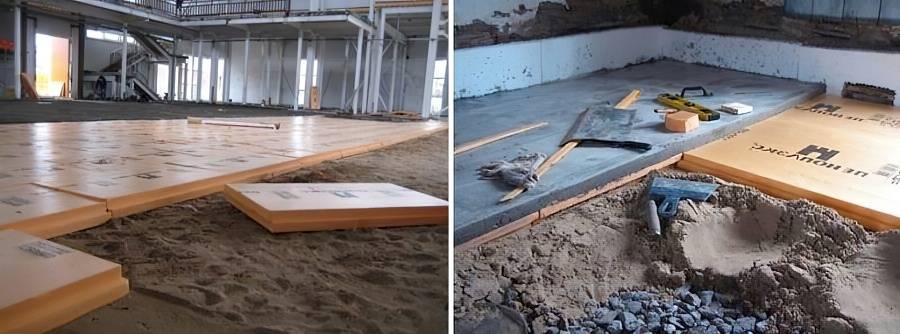

Теплоизоляция полов по грунту пеноплексом

Особенности использования арматурной сетки в полах по грунту

Необходимо ли сваривать (связывать) армированную сетку? При укладке бетонной стяжки на утеплитель используется сетка с размером ячеек 100х100 и диаметром 3 мм. Есть мнение, что ее необходимо сваривать или связывать и затем залить раствором.

Но сетка не является несущим элементом в полном понимании. Она необходима для компенсации деформации в стяжке, чтобы в случае деформации бетона и трещин, усадки стяжка не напоминала дрейфующие льдины. То есть армировка требуется для того, чтобы стяжка всегда лежала ровно. И в случае если даже пойдут микротрещины можно будет ни о чем не переживать.

Видео описание

Последовательность монтажа чернового пола из досок в видео: Дощатый пол монтируют на опорную систему из продольных балок и поперечных брусьев. Внутри помещения вдоль стен из кирпичей выкладывают столбики. Все свободное пространство между опор засыпают керамзитом. Для вентиляции между засыпкой и дощатым полом оставляют 10-15 см.

На столбики устанавливают систему лаг. Высота опор выравнивается по уровню. Поверх брусков настилают дощатый черновой пол. Доски устилают:

гидроизоляционной плёнкой;
утепляющей подложкой;
отделочным материалом (ламинированным покрытием, линолеумом, ковролином).

Существует несколько вариантов создания пирога пола по деревянным балкам первого этажа. В старину лаги сооружали из толстых прямых брёвен.

Строительный материал обрабатывали смолой. Такая пропитка обеспечивала защиту от почвенной влаги, насекомых, гнилостных бактерий.

Пол на лагах Источник lestnitsygid.ru

Этот вариант конструкции состоит:

из глиняной подушки;
гидроизолирующей ткани, плёнки;
кирпичных опорных столбов;
брусьев и балок, соединённых между собой уголками либо любыми другими видами крепежа;
утепляющего материала.

Варианты слоев

Утепление грунтового пола делаются двумя вариантами: выделяются они вариантом выполнения подстилающего слоя. Основным показателем выбора числа слоев при утеплении пола считается состав почвы, уровень почвенных вод. Если вероятная возможность поднятия последних до теплоизолирующей прослойки – необходимо учесть добавочные меры гидрозащиты. В каждом из случаев приспособление напольного утепления обязано отвечать конкретной схеме.

Аналогичный пирог напольного утепления вполне можно считать ключевым. В конструкцию этого варианта пола входят следующие слои.

Уплотненный. Часто грунт, который был вынут при копании фундамента, разумеется, помимо чернозема и торфа, засыпают обратно. Причем затрамбовыают его каждые 200 мм раз. Это одна из мер, разрешающих убрать или хотя бы уменьшить риск трещины грядущего пола.
Трамбовка щебнем. Увлажненный щебень фракции 20-60 мм засыпают слоем в 70 мм, выравнивают и уплотняют трамбовкой. Главная его функция в доуплотнении грунта.
Подстилающий бетон. Было бы правильнее считать тощий бетон инновационным, а не конструктивным слоем пирога. Его устраивают в виде основы для гидрозащиты. Хорошая толщина у подстилающего слоя – приблизительно 60–70 мм. Для его изготовления применяют бетон М100. Бетон кладут ровно, без сильных перепадов, потому как от этого может зависеть, какой будет плотность укладки теплоизолятора и гидрозащиты.

На заметкуПосле работ по укладке теплоизолятора перепад высоты не должен составлять более трех-пяти миллиметров на 2- метровую планку.

Гидрозащита. В роли материала для гидроизоляционных работ, в основном, применяется наплавляемый рулонный кровельный материал, полимерно-битумная или ПВХ мембранная ткань или примитивная пленка из полиэтилена, уложенная в 2 слоя. Теплоизолятор. Ключевой теплоизолятор кладут, в основном, в горизонтальном положении досуха. Качество и целость тепловой изоляции определяет аккуратность стыков между листами или плитами. Со стороны стенок фундамента могут возникать холодные мосты. Для устранения данного явления нужно дополнительно положить теплоизолятор в 40–50 мм и вертикально. Прикрепляют его с помощью дюбелей. Верхняя поверхность главного слоя утеплителя должна разместиться на уровне, соответствующем отсечной гидроизоляции фундамента. Вариантов подбора теплоизолятора существует несколько.
Пароизоляция. Очень хорошее решение по соотношению качество/цена – это полимерно-битумные мембранной ткани на основе полиэстера и стеклоткани. Намного долговечные ПВХ-мембраны, они не гниют, однако, данный материал и дороже. Можно исполнять пароизоляцию из пленки из полиэтилена, уложенной в первую очередь в 2 слоя.

На заметкуЭксперты советуют при укладывании стяжки заходить на сам фундамент как минимум 10-15 мм. Это помогает спасти пол от появления вдоль периметра стен больших трещин.

Подушка из песка

Отличие таких полов в отсутствии цементно-песчаной подготовки, которую подменяют укладкой подушки из песка в 150 мм. Очередность устройства пирога пола – та же. При данном способе устройства полов по грунту обеспечить ровность основания по всей поверхности, разумеется, труднее.

Предлагаем ознакомиться Как правильно крепить вагонку в парилке

Как сделать пол в гараже.

При строительстве гаража для автомобиля в один прекрасный момент наступит такая задача, как устройство его пола. Непосредственно к полу гаража нужно отнестись обстоятельно. Во-первых, он должен выдержать условия эксплуатации в плане нагрузки на него от транспортного средства. Во-вторых, он должен противостоять разращению от возможного пролива на него автомобильных технических жидкостей.

Среди вариантов исполнения пола в гараже своими руками можно выделить 2 основных варианта: из бетона и из дерева. Последний вариант применяется крайне редко, так как дерево очень быстро разрушается под действием влаги и химических реагентов, сопутствующих эксплуатации автомобиля. Поэтому сегодня будем говорить о бетонном поле.

Итак, бетонный пол может быть выполнен как единая монолитная плита без покрытия или с покрытием (в виде керамической плитки или наливного полимерного покрытия ), каждый из которых имеет свои плюсы и недостатки. Не будем вдаваться глубоко в эти нюансы, лишь отметим, что керамическая плитка плохо противостоит ударам метрических предметов и может треснуть, тем самым ухудшив внешний вид и эксплуатационные качества пола, а голый бетонный пол большой поставщик пыли, к тому же он быстро вымазывается техническими жидкостями автомобиля. А вот, кстати, хорошие наливные полы, созданные для таких помещений как гараж, практический не имеют эксплуатационных недостатков, их главный минус это их цена.

Как сделать пол в гараже своими руками.

Но перейдем непосредственно к процессу самостоятельного создания пола в гараже.

1. Приступа непосредственно к работам по изготовлению бетонного пола в гараже, первым делом следует определиться с необходимостью его утепления, а также приобрести соответствующие материалы для его армирования и устройства:

сварную металлическую стеку для армирования,
цемент,
песок и щебень.

Весьма полезна будет в данных работах и бетономешалка для механизированного приготовления смеси.

2. Задумайтесь над вопросом утепления пола. Последний нужно обязательно предусмотреть, если вы планируете делать «теплый» гараж или же если в вашем гараже присутствует подвал, где предусматривается хранение овощей и домашний заготовок.

Выполнить утепление можно как засыпными материалами: керамзит, шлак и т.п. так и более эффективными плитными материалами, например, такими как пенопласт.

3. Итак, приступаем к заливке пола. Она начинается с тщательной утрамбовки основания по грунту и укладки гидроизоляции. Замечу, что при выполнении пола по плитам перекрытия подвала гаража, на них необходимо также обязательно уложить гидроизоляцию. Далее, при необходимости, укладывается слой утеплителя. Если вы планируете выполнить его из пенопласта, то толщина последнего может варьироваться в пределах 50-100 мм, при этом пенопласт должен быть не ниже 35-ой марки.

Стоит отдельно отметить, что по периметру гаража на уровень чистого пола должен быть выполнен термо зазор между полом и стеной. Его выполнить можно из тех же плит пенопласта толщиной до 3 см.

4. Следующим этапом работ является укладка армирующей сетки с условием, что она будет возвышаться над поверхностью основания не менее 2 см. Для этого ее укладывают на специальные опоры. Все сегменты сеток обязательно связываем между собой вязальной проволокой или свариваем.

5. Далее приступаем к установке маяков, по которым будем ориентироваться в высоте заливки бетона. В качестве этих маяков могут выступать как специальные направляющие, так и старые металлические уголки, трубы и даже доски. Стоит только отметить, что установку маяков производим строго по уровню с небольшим уклоном в сторону дверей (нужно, чтобы избежать застаивания воды в гараже, которая будет стекать с мокрого или заснеженного авто в плохую погоду).

6. Непосредственно сам процесс заливки пола в гараже своими руками производится бетоном марки не ниже М-250. Начинать необходимо из наиболее удаленных от дверей сегментов с контролем высоты заливки по маякам при помощи правила. Завершив заливку, бетонному полу необходимо дать высохнуть и набрать прочность в течение трех недель.

Если в качестве финишного покрытия не планируется керамическая плитка и наливной пол, то через пару дней либо чуть позже, в зависимости от схватывания бетона, его можно затереть теркой, пока он не набрал окончательную прочность. Также после высыхания пола можно провести его шлифовку при помощи шлифовальной машины по бетону.

Что касается финишного покрытия в виде укладки плитки и заливки наливного пола, то такая работа производится после полного высыхания бетонного основания по технологическим картам и инструкциям производителей данных материалов.

Материалы и инструменты

Для водяного контура применяются металлопластиковые, полипропиленовые трубы

Для обустройства черновой и чистовой стяжек, тепло- и гидроизоляции понадобятся:

карьерный или промытый речной песок;
щебень или гравий с размером фракции 20–40 мм;
теплоизолятор — экструдированный или вспененный пенополистирол;
материал для паро- и гидроизоляции;
армировочная сетка для чистовой стяжки;
цемент марки от М-300;
демпферная лента.

Для контура обогрева приобретают трубы из металлопластика, меди или сшитого полипропилена. Понадобится шкаф, куда устанавливают распределительную и регулировочную арматуру (коллектор, краны). Специальные крепёжные устройства для укладки труб ускоряют работу.

Перед началом работ подготавливают инструмент:

бетономешалку или металлический лист для замешивания раствора вручную;
лопаты, вёдра, затирки;
рулетку, пузырьковый или лазерный уровень;
дрель или перфоратор;
направляющие для выравнивания пола — постоянные или съёмные.

Для трамбовки грунта приобретают или изготавливают специальные приспособления из дерева. Механические трамбовки с бензиновыми или электрическими двигателями можно взять напрокат.

Готовят запас воды, если на участке нет централизованного водопровода.

Правила строительных работ

Выполняя полы по грунту, старайтесь соблюдать границы слоев, проводить отсыпку и укладку гидроизоляции по маякам. Проводя коммуникации, располагайте провода в металлическом коробе, отверстия которого обязательно загерметизируйте. Обязательно проверяйте качество слоев – только так сооружение получит прочность и надежность. Пол на уровне почвы можно облицовывать утеплителем, поверх которого уложить доски, кафель или ламинат. При технологически правильном конструировании пола, тщательном контроле высоты слоев, подборе ленточного фундамента изделие прослужит до 50 лет.

Как правило, для того, чтобы установить пол по грунту на ленточном фундаменте, следует знать множество нюансов, которые будут полезны в устройстве бетонной конструкции. Тип строительного материала будет непосредственно зависеть от пожеланий собственника и способа применения.

Проводить установку напольного материала можно одинаково на бетонное основание стяжки, деревянное или плиту монолитного типа. Если выполнена бетонная плита, то она должна крепиться к фундаменту при помощи армирования, либо она будет плавающей. В случае устройства пола на сам грунт, делается первичная гравийная подушка.
