Утепление пола в бане на винтовых сваях

Баня: утепление пола

Для чего нужно утеплять полы? Сезонным баням это действительно незачем, а вот если захочется попариться в холода, то понадобится банька утепленная. Выше уже дважды упоминалось утепление. Но мы будем рассматривать его варианты по порядку.

Утепление пола в бане на винтовых сваях

Поставленное на сваи строение не имеет бетонного фундамента, вместо него — пустое пространство, где гуляет ветер. Утепление пола в бане на винтовых сваях начинать надо с создания двойного пола: чернового и белового с прослойкой утеплителя. Для этого на оголовки свай сначала кладется брус для обвязки, к нему прибиваются пропитанные антисептиком доски. На всю площадь основания укладывается пленка-гидробарьер, а потом, в пространство между досками, кладется утеплитель — минеральная вата, пеноплекс или экструдированный пенополистирол. Потом снова гидробарьер и беловой пол.

Если на сваях лежит бетонная плита, то ее гидроизолируют, наплавляя рубероид или покрывая мастиками. Сверху кладется утеплитель, например, экструдированный пенополистирол. Следующий слой — бетонная стяжка 5 см с армирующей сеткой, а дальше — по желанию хозяина: можно положить систему обогрева и плитку, например.

Полы в бане заливные, с прослойкой утепления

Собственно, мы уже говорили о бетонном поле, а заливной — это он же. Различаются два случая заливки: по грунту и по перекрытию.

По грунту

Тут предлагается на разных ресурсах много вариантов. Можно сделать так:

1. Внутри сплошного ленточного фундамента выкапывается котлованчик на глубину 40-50 см.
2. Засыпается и утрамбовывается гравий так, чтобы его слой был 15 см.
3. Насыпается и утрамбовывается песочная подушка — 30-50 см.
4. Поверх нее кладется рубероид в два слоя с нахлестом листов 10 см и герметизацией битумной мастикой. (2-й слой перпендикулярно 1-му.)
5. Слой утеплителя — керамзита или минваты, или шлака из котельной, или пропитанного гудроном войлока. Толщина слоя 30-50 см, с заходом на стены.
6. Только для минваты — второй слой гидробарьера. Это может быть полиэтиленовая пленка.
7. Слой армирующей сетки с диаметром прутка 5 мм.
8. Маяки и направляющие для создания нужного уклона.
9. Заливка бетонной стяжки. Толщина не менее 3 см.

Как вариант возможно два слоя бетонной заливки: первый слой сразу по песочно-гравийной подушке, причем бетон замешивается с крупным гравием. На первую стяжку кладется гидробарьер, потом утеплитель (например, перлит с цементом). На застывший раствор — металлическая сетка и новый слой стяжки из бетона.

А можно не усложнять себе жизнь и просто уложить пенопласт на утрамбованный песок (если у вас песочный грунт) или песчаную подушку, под него гидроизоляцию (можно полиэтилен) и залить плиту сверху, толщиной 10 сантиметров.

По перекрытию

Этот способ описывался выше, где речь шла про утепление бетонного пола в бане, в бетонной плите перекрытия на сваях.

Утепление пола в бане керамзитом

Утепляют им и бетонные полы. Его кладут на рубероид или другой гидроизолятор, положенный поверх песочно-гравийной подушки. Лазерный уровень поможет выровнять его слой. Для создания уклона керамзит смачивают цементным раствором.

ВАЖНО! Опытные строители советуют, когда делаете утепление пола в бане керамзитом, брать его разных фракций — крупный теплее, а мелкий заполнит пространство между крупными частицами. Кроме того, нужно следить за уровнем влажности керамзита — он гигроскопичен, а это плохо сказывается на его теплоизолирующих свойствах

С пенопластом

Несмотря на то, что именно пенопласт является не слишком подходящим материалом для утепления полов, его часто используют. Хотя его близкий родственник — экструдированный пенополистирол — подходит для этой цели гораздо больше. Преимущество пенопластов — их несмачиваемость водой. Это избавляет от необходимости изолировать их слой гидробарьером. В остальном — те же способы применения в утеплении полов, что были описаны выше.

С перлитом

• На 2 части перлита берется 1 часть воды.
• Замешанному перлиту дают осесть и добавляют 1/2 части цемента М300 и выше.
• В процессе замеса доливается 1/2 часть воды и еще 0,5 литра сверху.

В итоге получается сухая рассыпчатая каша, которая кладется на первую бетонную стяжку, а через 6 дней заливается второй стяжкой.

Утепление пола в предбаннике, в деревянной бане

Предбанник должен сохранять тепло парилки и моечной, поэтому его тоже стоит утеплить. Способы и материалы — те же, что в других помещениях, нет только нужды в уклонах и стоке. Утеплитель кладется либо между лагами на черновой пол, либо на изолированную пленкой подушку из песка и гравия, либо на первую бетонную стяжку.

Таким образом, для утепления пола используются различные материалы, а какой лучше зависит от поставленных задач.

Условия определения вида конструкции

Затеяв строительство своей бани, следует сначала продумать принцип отвода использованной воды, определить материалы, которые будут использованы в обустройстве пола. Чаще всего его устраивают из бетонного материала или древесины, уложенной на лаги. Первый вариант подразумевает большие физические затраты и финансирование, но прослужить сможет длительный период. Применение пиломатериалов – способ более приемлемый по деньгам, простой в исполнении, но эксплуатироваться будет не более десяти лет. По принципу устройства стока воды такие полы разделяются на протекающие и непротекающие.

Технология устройства пола в бане

Деревянные полы в бане на винтовых опорах предусматриваются двух типов:

1. Протекающие – между досками пола оставляют специальные зазоры, через которые вода легко проникает под деревянный настил, где попадает в трап, а затем в канализационную систему (дворовые сети канализации или сточную яму). Утепление протекающих полов невозможно выполнить без устройства бетонного изолированного техподполья.
2. Не протекающие – полы такой конструкции выполняются с уклоном в сторону приемного сифона, куда попадают стоки из банного помещения. В данном случае, полы выполняют из двух слоев, нижний слой не подвергается воздействию влаги, утепление проводят с применением надёжного утеплителя.

Посмотрите видео, как сделать слив в полу бани на столбчатых опорах.

При устройстве полов в бане, парилке, сауне или душевой очень важно предусмотреть правильный уклон, что позволит быстро освободить деревянные конструкции пола от воды, обеспечит баню надежный сливом. Гидроизоляция прокладывается по дощатому полу, затем укладывается утеплитель

Второй слой гидроизоляционной пленки обязательно укладывается поверх слоя утеплителя, после чего приступают к выполнению чернового покрытия деревянного пола

Гидроизоляция прокладывается по дощатому полу, затем укладывается утеплитель. Второй слой гидроизоляционной пленки обязательно укладывается поверх слоя утеплителя, после чего приступают к выполнению чернового покрытия деревянного пола.

Устройство полов в бане на вкручиваемых сваях всегда предусматривается с уклоном.

Технология замены старого пола

Состоит из таких шагов:

1. Снимаются плинтуса. Делать это нужно аккуратно, чтобы не повредить доски. Пригодятся деревянные подкладки.
2. Постепенно выкручиваются саморезы из досок.
3. Проводится осмотр лаг, балок на наличие следов плесени, грибка. Зараженные, гнилые элементы извлекаются.
4. Демонтируются лаги. Места со сколами обрезаются, шлифуются.
5. Нижняя часть стен, что была под плинтусом, обрабатывается антисептиком. Лаги, пригодные к повторному использованию, также обеззараживаются.
6. Теперь можно приступать к укладке нового напольного покрытия.

Фото: интерьер русской бани

Как обустроить пол в каркасном доме на свайном фундаменте?

Выбирая материал, который лучше всего подойдет для процедуры обустройства полов в каркасном доме на свайном основании, стоит уделить внимание не только характеристикам его прочности, но и показателю массы. Специалисты рекомендуют отдать предпочтение материалам, имеющим малый вес. Такой подход позволит избежать возникновения избыточных нагрузок на основание здания

Одним из хороших вариантов является применение натурального дерева, причем лучше выбирать породы из разряда хвойных, а также дуб или осину. Древесина должна быть качественно просушенной и не иметь визуальных изъянов

Такой подход позволит избежать возникновения избыточных нагрузок на основание здания. Одним из хороших вариантов является применение натурального дерева, причем лучше выбирать породы из разряда хвойных, а также дуб или осину. Древесина должна быть качественно просушенной и не иметь визуальных изъянов.

На закрепленные балки производится монтаж лаг с соблюдением расстояния между ними в 58 сантиметров. Сечение данных элементов должно составлять 10*25 сантиметров, тогда толщина утеплителя будет 25 см. Для перекрытия не слишком больших пролетов (под помещением коридора или санузла) можно применять брусья с меньшим сечением, например, 5*25 сантиметров. Сам ростверк для увеличения скорости работ по монтажу лаг нужно разместить согласно размерам шага между брусьев. Под их ширину необходимо оснастить обвязочные элементы местами под посадку лаг. Они укладываются в заранее сделанные пропилы, а с материалом основания их связывают саморезами, шурупами или гвоздями.

Принципы монтажа винтовых свай

Чтобы установка винтовых свай для фундамента была произведена максимально корректно, следует придерживаться ряда основных правил.

Необходимо обращать внимание на следующие моменты:

1. Между отдельно стоящими сваями расстояние не должно превышать 3 метров, иначе пол в бане начнет прогибаться из-за чрезмерной нагрузки.
2. В случае если расстояние между соседними лагами превышает 3 метра, в центральной части каждой балки необходимо установить дополнительные опоры, чтобы при ходьбе полы не пружинили.
3. Поскольку свайно-винтовой фундамент предполагает более редкое размещение опор, чем, скажем, ленточный, то желательно произвести обвязку швеллером центрального ряда свай.
4. Если для обвязки применяется деревянный брус, высоту центральных свай следует делать ниже на 15 см, чем остальные.
5. Там, где к строению примыкает пятая стена, следует устанавливать две дополнительные опоры.

Отметим, что если соблюдать все строительные нормы и технологию монтажа опор, баня на свайном фундаменте может простоять не менее полувека, а то и дольше.

Предлагаем ознакомиться: Замена нижних венцов бани своими руками

Для установки опор можно использовать специализированный станок, переносной мотоинструмент, или завернуть трубы вручную. Чем больше диаметр и количество винтовых свай, тем больше аргументов в пользу механизированного способа.

Для заворачивания опоры потребуется:

• Строительный отвес;
• Труба-ворот с длиной плеча не менее двух метров;
• Груз-балласт;
• Несколько десятков литров раствора глины в воде.

После установки всех винтовых свай на фундаментном поле натягивают разметочные шнуры и обрезают оголовки труб так, чтобы линия реза всех опор находилась в одной строго горизонтальной плоскости. На обрезанные стойки наваривают опорные площадки из стальных плит или полосок металла.

Делаем каркас

Перед сборкой стен бани из профилированного бруса нужно уложить на обвязку винтовые сваи. Каркас основания нашивают из массивного дубового бруса 150-200 мм или шлифованных шпал длиной 220-250 см.

Обвязочный материал крепят на винтовых сваях с помощью анкерных болтов с поднутрением головки, чтобы спрятать гайку в толщу древесины. Каждый участок обвязки перед фиксацией на винтовых сваях проверяют строительным уровнем и при необходимости выравнивают подкладкой шайб или тонкого металла. Один из вариантов обвязки фундамента бани на винтовых сваях приведен на видео

Собираем сруб

Если коробку бани собирают из профилированного бруса, то оставшиеся щели между венцами конопатят льняной путанкой с добавкой столярного клея. После сборки обвязочного каркаса на винтовые сваи на брус с помощью металлических уголков и «мотыльков» укладывают лаги чернового пола. Можно использовать доску сечением 150х40 мм и даже дюймовку, так как особой нагрузки черновая основа не испытывает.

Пошаговая инструкция

Недостаточная для монтажа теплоизолятора толщина половых балок предполагает фиксацию перпендикулярных добавочных брусков. Под утеплитель следует уложить гидроизоляционную прослойку. В мойке и парилке организуется бетонная стяжка со сливным наклоном.

Нижняя теплоизоляция укладывается между балками, а верхний слой необходимо распределить в пространстве между добавочными брусками. Затем обязательно нужно настелить ещё один слой гидроизолирующей плёнки или мембранный материал, после чего устанавливается финишное покрытие.

Бетонные полы в парном и моечном банном помещении, возведённом с применением винтовых свай, следует утеплять только после полного затвердения стяжки на всей поверхности.

Этапы утепления бетонного пола в бане следующие:

1. Тщательная очистка поверхности бетонной стяжки от мусора и пыли.
2. Настил слоя рулонного гидроизоляционного материала.
3. Засыпка фракционного теплоизолятора в составе рабочей смеси, после полного засыхания которой заливается цементная стяжка. Применение на этом этапе плиточного утеплителя предполагает обязательную герметизацию всех межпанельных стыков монтажной пеной.

На заключительном этапе утепления банного пола необходимо застелить второй слой рулонного гидроизоляционного материала. Равномерность распределения нагрузки на поверхность пола обеспечивается настилом арматурной сетки. Для круглогодичной эксплуатации бани на сваях специалисты рекомендуют под отделку плиткой монтировать систему «тёплые полы», которая может быть представлена гидравлическим или электрическим инфракрасным вариантом.

Неоспоримые преимущества свайного фундамента представлены устойчивостью возводимой постройки, быстротой обустройства и ремонтопригодностью, длительным сроком службы и надёжностью, а также пригодностью для нестойких грунтов. Однако бани на таком фундаментном основании требуют грамотного подхода к вопросу утепления пола.

Планируя строительство бани, каждый стремится, чтобы она прослужила как можно дольше, а добиться этого можно только, соорудив надежный фундамент. Одним из наиболее востребованных и доступных типов фундамента является винтовой – о нем мы и расскажем далее в статье. К данному материалу также приложены фото и видео, иллюстрирующие основные этапы организации свайно-винтового фундамента.

Изобретение свайного фундамента принадлежит конструктору Александру Митчеллу, который впервые опробовал эту технологию при строительстве маяка в заливе Делавэр еще в 1850 году. Суть метода заключалась в том, что сваи не вбивались в толщу грунта, а завинчивались благодаря приданию одному из концов столба заостренной формы. Данный метод оказался не только действенным, но и прошел проверку временем, он применяется до сих пор.

Особенно активно свайными фундаментами стали пользоваться военные, чтобы размещать подвижной состав. Крайне актуальна такая технология и в труднодоступных областях. В частности в северных регионах почти отказались от столбчатых фундаментов и метода вбивания опор, заменив их винтовыми сваями.

Если говорить о РФ, то в некоторых областях, где климат особенно жесткий, винтовыми сваями пользуются, как наиболее приемлемым типом фундамента для жилого и промышленного строительства.

Плюсы и минусы

Строительство бани на опорах винтового типа пользуется заслуженной популярностью. Такие основания намного экономичнее обычных. При возведении бани опоры можно установить за 1-2 дня.

Монтировать опоры можно вдвоем, специальное оборудование не потребуется. Устанавливать сваи можно на участках любой сложности.

Возможно выполнить строительство на лесных полянах, между деревьями. Расчищать площадку и удалять кустарники не нужно.

Информация. Вынимать грунт, убирать строительный мусор, который остается после строительства обычного фундамента, из-под свайного основания не обязательно. Это значительно сэкономит силы.

Свайно-винтовой фундамент отлично подходит для строительства бани на почвах, водоносные слои которых находятся на высоком уровне. Также можно установить опоры на слабых грунтах. Винтовые сваи обеспечивают высокою степень устойчивости основания, ведь они, опускаясь вниз, достигают твердых слоев грунта.

Достоинством такого фундамента можно назвать то, что к бане на винтовых сваях всегда можно сделать пристройку, которая не будет «гулять» из-за того, что имеет отдельное основание.

Опоры винтового типа отличаются отличной несущей способностью. Стоит отметить, что при их установке грунт не изменяет свою структуру, только становится более плотным. Лопасти, которыми оборудованы сваи, равномерно распределяют нагрузку. Первыми их решили использовать советские инженеры. Такие элементы конструкции способствуют сопротивлению морозному пучению.

Внимание! Достоинством винтового фундамента является практически полное отсутствие усадки. Это означает, что возводить баню или любую другую постройку можно сразу после завершения установки опор

Строительством можно заниматься в любое время года. Основание получается долговечным, оно прослужит не менее 100 лет. Возможно выполнять установку бани на сваях под ключ около инженерных коммуникаций.

Достоинства такого типа фундамента неоспоримы, но технология имеет и ряд недостатков. Главным можно назвать то, что сваи выпускают из металла

Этот материал подвержен коррозии, поэтому важно выбрать компанию-производителя, которая при выпуске опор строго придерживается технологии изготовления

Важно! Если на участке каменистый грунт, обычные сваи для мягкой почвы не подойдут. Монтаж на скалистых участках возможен только с использованием спецоборудования, или специальных видов свай

Но это существенно увеличивает стоимость строительства.

Установив опоры винтового типа, можно возвести только постройку без подвала. Впоследствии его можно достроить, но его утепление потребует существенных финансовых вложений. Это приведет к тому, что стоимость свайного фундамента сравняется с ленточным.

Ниже Вы можете посмотреть видео о плюсах и минусах винтовых свай, и фундамента из них:

Как сделать своими руками?

Первый этап — создание разметки на участке. Необходимо обозначить места, в которых будут устанавливаться винтовые опоры, тщательно выверив все расстояния и углы.

На обозначенных точках делаются неглубокие подкопы на 15-30 см. Это позволит избежать самопроизвольного смещения свай в самом начале их ввинчивания в грунт. Расстояние между точками расположения опор должно составлять 2-3 метра, в зависимости от их типоразмера, площади бани и несущей способности грунта.

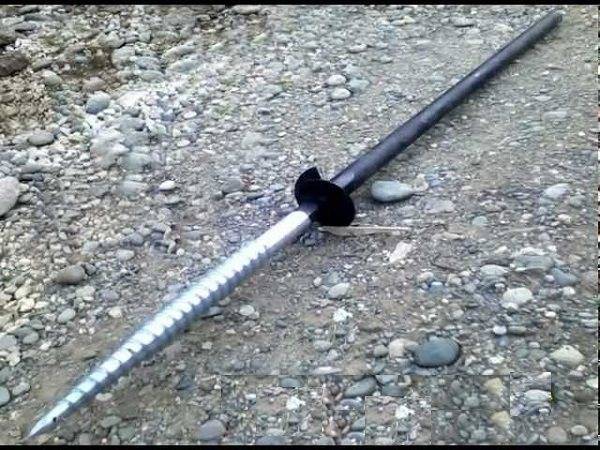

Для вкручивания свай ручным методом используются длинные металлические ломы, которые выполняют функцию рычагов. Такую работу следует выполнять вдвоем или втроем. Если имеется возможность заезда спецтехники на участок, можно осуществить установку механическим способом. Это даст возможность сэкономить время и силы.

Винтовые сваи необходимо погружать в почву на глубину не менее 1,5 м. Конструкции ввинчиваются в грунт до тех пор, пока их наконечники не достигнут плотных слоев земли. При этом вращать сваи вручную становится в разы сложнее, что является признаком окончательного погружения опоры.

В процессе вкручивания необходимо тщательно следить за тем, чтобы конструкции располагались в строго вертикальном положении. Допускаются лишь незначительные отклонения на 1-2 градуса.

Когда все опоры установлены и выравнены по высоте, проводится их бетонирование изнутри. В металлические трубы подается бетонная смесь, которую желательно замешивать непосредственно перед заливкой.

Когда цементно-песчаная смесь окончательно затвердела, на верхних частях свай устанавливаются оголовки. Далее проводится установка обвязки. Для деревянной бани оптимальным выбором будет конструкция из бруса.

Важным моментом является обустройство фундамента под печь. Кирпичные, чугунные и стальные топки оказывают достаточно большую нагрузку на поверхность основания, поэтому их нельзя возводить непосредственно на полу. Под ними должны располагаться дополнительные фундаментные конструкции.

Размеры и площадь дополнительного фундамента подбираются с учетом ширины и длины печи, которая будет возводиться на нем.

Чтобы подготовить основание для массивной печи, следует подготовить на выбранном участке котлован по заранее выполненным расчетам. Его глубина должна достигать уровня промерзания почвы.

На уплотненное дно засыпается песчано-гравийная подушка. Слой щебня должен быть не менее 15 см, слой песка – от 20 см. Поверх песчаного слоя можно засыпать еще один пласт щебня такой же толщины.

Далее устанавливается деревянная опалубка по периметру печного фундамента, в нее помещается арматурный каркас. На следующем этапе проводится заливка бетона. Верхний уровень основания должен быть примерно на 5-6 см ниже пола, который будет устанавливаться в бане. Когда бетон окончательно затвердеет, нужно снять опалубку и обработать стенки печного фундамента гидроизоляцией – например, гудроном.

Данная конструкция создается по простой схеме: на оголовках свай закрепляются жесткие металлические швеллеры или двутавровые балки по всему периметру фундамента, а также в его центральных зонах. Эти элементы соединяются с оголовками с помощью электросварки.

Слив в бане на винтовых сваях

Приподнятый на винтовых опорах пол бани может утепляться с внешней стороны засыпкой перлитом или обычным пенопластом. Вывод из моечного отделения и парной обязательно через сильфон и колено подключают к пластиковой канализационной трубе. Отстойник обязательно должен иметь сливной и промывочный краны, в противном случае будет сложно чистить его и сливать воду, если баня на сваях будет зимовать без нагрузки.

Если парилкой планируют пользоваться круглогодично, то сливной трап или гофр ставят без сильфона, а приемное отверстие обязательно закрывают съемной крышкой. Для зимних бань на сваях использование трапа не рекомендуются, так как водяной затвор внутри корпуса может замерзнуть и разорвать крепежный фланец.

Пол в бане на винтовых сваях

Методика обустройства черного и чистового пола зависит от способа сборки и материала. Если баня на сваях строится из обычного бруса или бревна, то в помещении оборудуется только черновой пол.

К настилу чистового пола приступают только по завершению усадочных процессов. Если коробка и несущие элементы бани собираются из клееного профилированного материала, то черновой подбив, утепление, гидроизоляцию и чистовой пол можно настилать уже через пару месяцев после завершения строительства.

Уровень набивки лаговых балок чернового пола выбирается ниже плоскости брусовой обвязки винтовых свай. Перепад в высоте можно посчитать, сложив толщину досок подбивки, утеплителя и гидроизоляционной мембраны. После укладки сэндвича на пол плоскость плит вспененного утеплителя должна совпадать с линией обвязки винтовых свай, как на видео

Баня на винтовых сваях: утепление пола

Для сборки чернового пола бани используется несортовая доска, можно даже брать швелевку или необрезные пиломатериалы. На состояние винтовых опор черный пол не влияет, главное, чтобы материал был одной толщины.

Доски набивают на лаговые балки обычными гвоздями, никаких саморезов, крепеж бьют по концам дюймовки, отступив от края на 10-15 см.

В качестве утепления пола бани на винтовых опорах лучше всего подходит листовой пенополистирол, можно взять пеноплекс или техноплекс. Для средних широт утеплить черновой пол бани можно листами в 50 мм толщиной, если морозы зимой более 40оС, то лучше всего уложить два слоя вспененного утеплителя.

Совет! Мастера советуют перед укладкой утеплителя уложить по периметру чернового пола деревянную рейку сечением 20х30 мм. Благодаря ей поверхность плит образует сливной уклон в сторону отверстия, вода не будет застаиваться и стекать значительно быстрее.

Гидроизоляция пола в бане на сваях

Прежде чем уложить гидроизоляцию на черновой пол в плитном утеплителе, необходимо вырезать отверстие под вывод сильфонного стакана системы слива воды. Диаметр отверстия в пенополистироле должен быть равным или больше на 1.5-2 мм сечения гофрированной или пластиковой трубы.

После установки гофры можно укладывать пленочную изоляцию. Лучшим вариантом для пола бани на винтовых сваях считается каучуковая мембрана ЕПДМ. Материал единым полотном раскатывают по поверхности утеплителя, напускают на стены по 25-30 мм на сторону.

Для удержания гидроизоляционного полотна по периметру помещения моечного или парного отделения бани набивают алюминиевый порожек, прижимающий материал к утеплителю.

В точке слива вырезают отверстие диаметром меньше, чем внутренний диаметр слива, после чего устанавливают верхний фланец сливного устройства и затягивают конструкцию монтажным винтом.

Проливные полы в бане на сваях

Следующим этапом постройки бани монтируется чистовой пол. Предварительно на стены крепят металлические монтажные «мотыльки», на которые укладывают лаги чистового пола. Расстояние между балками зависит от размеров парилки бани, винтовой фундамент обеспечивает высокую жесткость основы, но специалисты рекомендуют ставить пол в бане на сваях с шагом 50 см между балками.

На лаги укладываются доски проливного пола, обычно половицы толщиной 25-35 мм делают съемными на деревянных штифтах. Сами доски шлифуют и фаскуют, чтобы избежать появления заноз и сколов.

Между половицами остаются щели в 1,5-2 мм, такая схема обеспечивает надежный слив воды даже при большом количестве моющихся, а съемный пол бани на свайно-винтовом фундаменте позволяет периодически снимать доски и чистить нижний уровень.
