Обзор вакуумных радиаторов отопления: супер-батареи или развод торгашей?

Преимущества

Особенности устройства и принципа работы вакуумных радиаторов обеспечивают ему ряд преимуществ над традиционными чугунными или алюминиевыми отопительными батареями. Отсутствие гидравлического сопротивления в теплообменнике каждой из секций радиатора позволяет монтировать батареи неограниченного размера.

Минимальный объем теплоносителя позволяет использовать нагреватели меньшей мощности. Установленные в уже существующей отопительной системе вакуумные радиаторы отопления обеспечивают снижение расхода топлива. Но при наличии в системе аккумулятора теплоты, то есть большого объема теплоносителя, основные преимущества этого типа отопительных приборов будут утрачены.

Из-за немалой стоимости секций такого типа может показаться, что покупать его невыгодно. На самом деле за время эксплуатации вакуумная система отопления способна полностью себя окупить, особенно в контурах с малым объемом теплоносителя. Кроме того, она позволит отказаться от циркуляционного насоса, что даст дополнительную экономию.

При использовании данных приборов исключается их засорение и заиливание, как в традиционных батареях, а также образование воздушных пробок.

Самостоятельная установка

Если вы все-таки решили приобщиться к прогрессу, соблюдайте общепринятые для всех отопительных приборов правила установки:

• расстояние от пола до батареи должно быть не менее 2 см;
• между подоконником и верхом прибора должен быть зазор в 5 – 10 см;
• если стены в местах установки радиатора покрыты теплоизоляционным слоем, крепежные элементы должны быть увеличены по длине на толщину утеплителя.

Порядок выполнения работ:

1. разметить места креплений на стене (при помощи линейки и карандаша);
2. установить кронштейны;
3. закрепить на кронштейнах радиаторы;
4. установить вентили;
5. присоединить трубопровод.

Возможно, вас заинтересует инструкция «Как правильно подключить батарею» к системе отопления.

Что же происходит на самом деле?

Для начала неплохо ознакомиться с отзывами покупателей вакуумных радиаторов. За первыми восторгами (батареи компактны, быстро нагреваются) просачиваются пессимистические нотки. Так, вакуумные радиаторы не оправдывают себя в части высокой цены, практически не могут регулировать теплоотдачу, экологически небезопасны. Отзывы, таким образом, довольно противоречивы. Проанализируем их с точки зрения элементарной теплофизики.

Схема расположения вакуумных радиаторов в помещении

Закон сохранения энергии никто не отменял. Следовательно, тепло, отдаваемое в вакуумной батарее теплоносителем №2, должно каким-то образом пополняться. Производители считают, что эту функцию выполняет теплоноситель №1, но забывают, что уже сконденсировавшийся к тому времени теплоноситель №2 нуждается в гораздо большем количестве тепла, чем при запуске системы. То есть для постоянной поддержки теплового напора вакуумной батареи необходимо одно из условий:

• постоянное повышение давления в сети (на что вакуумные радиаторы не рассчитаны – производители указывают верхним пределом допустимого давления величину в 4 атм.);
• увеличение скорости прокачки;
• увеличение температуры теплоносителя № 1.

Скорость поднять особо не получится, поскольку циркуляционный насос не установлен, а для увеличения температуры теплоносителя № 1 требуется увеличение количества энергии, генерируемой котлом. Таким образом, ему придется работать более продолжительное время, и ни о какой экономии при установке вакуумных радиаторов говорить уже не приходится.

Теперь о самом теплоносителе № 2, испаряющемся в условиях вакуума. На специализированных сайтах везде указывается состав этого теплоносителя типа «литиево-бромидная жидкость». Что это такое, понять невозможно.

Если имеется в виду соль бромида лития LiBr, то это вещество, понижающее влажность различных газов (в том числе и воздуха), но никак не являющееся теплоносителем. Если имеется в виду некая сложная соль, содержащая в своем составе литий и бромиды, то в ее составе должен присутствовать не просто литий, а его радиоактивный изотоп литий-7. Он действительно является хорошим теплоносителем, почему и используется в некоторых типах атомных реакторов для охлаждения водяного контура. Если верно второе предположение, то это отчасти объясняет столь большую цену вакуумных батарей.

Настораживает также и то, что производители таких, использующих вакуум, батарей отопления нигде не упоминают о возможности последующего ремонта радиаторов (гарантийного либо обычного), возобновлении количества испаряющегося теплоносителя и т.д. Из чего можно сделать простой вывод – данные отопительные батареи неремонтопригодны. При всем этом работоспособность вакуумных батарей устанавливается всего на пять лет. Что откровенно огорчает, учитывая довольно высокую цену радиаторов.

Вакуумный радиатор отопления принцип работы

Давайте рассмотрим радиатор более подробно! Из чего он состоит, как и работает. Все просто это обычный радиатор отопления, обычно его делают из стали или сплавов алюминия. Он делится на две основных части.

Первая нижняя часть

Нижняя малая часть, проточная, может быть установлена к классической отопительной трубе, также туда можно установить электрический ТЭН или еще что-либо. Эта часть как бы нагревательная часть всего радиатора. Потребление в воде или антифризе этой нижней части около 0,35 – 0,5 литра на радиатор в 8 секций.

Верхняя большая часть

Большая часть, замкнутая вакуумная. Именно в этой части и находится вакуум низкого давления и литий-бромидная жидкость. При нагревании нижней части, до + 35 градусов, эта жидкость начинает закипать и испаряется внутри радиатора, тем самым разогревая поверхность всего радиатора, после пар опять оседает в жидкость и опять закипает и испаряется,  и так все по кругу. Закипевшая жидкость и пар не могут разорвать радиатор, потому как там вакуум под низким давлением

Таким образом, когда в нижнюю часть мы подаем теплоноситель (около 0,5 литра), верхняя часть очень быстро разогревается (благодаря закипанию и испарению литий-бромидной жидкости). Посмотрите наглядный ролик в стеклянной бутылке, именно этот ролик даст вам понять принцип работы.

Тонкости установки своими руками

Монтировать вакуумный радиатор несложно, но чтобы обошлось без переделок, нужно усвоить несколько правил. Необходимо соблюсти рекомендации, касающиеся размещения агрегата относительно стены, пола, подоконника.

При этом дистанция между радиатором и стеной — минимум 50 мм, между прибором и полом — от 20 до 50 мм, оптимальное расстояние до тыльной стороны подоконника — 50-100 мм.

На фото показаны варианты подключения радиаторов. Следует знать, что включение в схему отопления других нагревательных приборов наряду с вакуумными снижает ее эффективность

Сам монтаж мало чем отличается от врезки в систему радиаторов других видов. Разница только в том, что вход и выход находятся внизу.

Установка вакуумного агрегата предусматривает цепочку, следующих друг за другом действий:

1. Сливают теплоноситель, демонтируют старый отопительный прибор.
2. Выполняют разметку мест установки.
3. Крепят кронштейны. Испытывают их на устойчивость, прочность.
4. Монтируют шаровые краны. Через них прибор подсоединяют к магистрали. Стыки обязательно герметизируют с применением пакли или герметика.
5. Проверяют систему на герметичность.

Чтобы улучшить теплообмен, на стену за радиатором можно поместить лист фольги. При наличии ранее выполненной теплоизоляции, придется увеличить длину кронштейнов на величину, равную толщине теплоизоляционного слоя. Если дом утеплить, эффективность системы отопления возрастет.

Вакуумный радиатор отопления своими руками и его монтаж

Вакуумные обогреватели устанавливаются настолько просто, что это можно сделать своими руками. Нужно просто придерживаться четкой последовательности выполняемых действий.

Алгоритм работы:

Если до установки вакуумного прибора функционировали старые батареи, их нужно демонтировать, предварительно слив жидкость;
Затем размечаются места креплений новых батарей;
Устанавливаются кронштейны – важно проверить прочность их крепления;
На кронштейны фиксируются батареи;
С помощью герметика и пакли происходит монтаж шаровых кранов, к которым подсоединяется магистральный трубопровод;
Остается проверить стыковочные места на герметичность и заливать воду в систему.

Кстати, перед тем как приступить к монтажу, прибор необходимо поставить горизонтально и в течение минуты покачать из стороны в сторону для гарантии стекания жидкости в нижнюю часть прибора.

При установке такого оборудования также следует соблюдать рекомендуемые расстояния:

• От пола – не меньше 8-10 см;
• От стены – не меньше 5 см;
• От подоконника – не меньше 10 см.

Также не рекомендуется использовать вакуумные батареи вместе с другими отопительными приборами, чтобы не перегрузить работу системы в целом.

Параметры выбора радиатора отопления

Мощность

Мощность определяется из условия: на обогрев 1 м2 жилища с высотой потолков 3 м необходимо 100 Вт теплоотдачи радиатора.

Несложно подсчитать, что для комнаты площадью 20 м2 предварительно нужно 100×20=2000 Вт или 2 кВт. Затем полученное число умножается на поправочный коэффициент 1,2 (в помещениях обычно есть наружные стены и окна) или (и) 0,8 (если жилище утеплено снаружи).

Для еще более точного подсчета учитываются количество окон и их тип, наличие подвала или чердака, роза ветров. В сопроводительных к батареям документах теплоотдача указывается, поэтому определить этот параметр будет просто.

Давление

Обязательно обращается внимание на давления: существующее в системе отопления и допустимое для прибора. Второе всегда должно быть выше первого, в противном случае при эксплуатации стенки изделия могут просто лопнуть

Ориентировочные данные указаны выше – точные показатели приведены в паспорте

Измеряется этот параметр в разных единицах: примерно 1 МПа = 10 бар = 9,9 атм

Ориентировочные данные указаны выше – точные показатели приведены в паспорте. Измеряется этот параметр в разных единицах: примерно 1 МПа = 10 бар = 9,9 атм.

Особенности установки

Как правило, батареи устанавливаются под окном, поэтому нужно учитывать, что зазор у пола и подоконника должен быть около 10 см, дистанция от стены – 3…5 см.

Если уже проведена разводка, во внимание также берется межосевое расстояние в приборе и доступное подключение: боковое, нижнее, верхнее и (или) универсальное

Максимальная температура

Чугунные, стальные, алюминиевые и биметаллические модели рассчитаны на разную максимальную температуру теплоносителя. Поэтому перед покупкой нужно узнать этот показатель в системе отопления для конкретного дома. Как правило, он не превышает +95 °С.

Дополнительные параметры

Дополнительные параметры, которые подлежат вниманию:

1. Материал изготовления;

2. Вес;

3. Внешний вид;

4. Цена;

5. Гарантийный срок и долговечность.

Информация о них предоставлена выше – точные сведения приведены в сопроводительных документах.

Принцип работы вакуумной батареи

Батарея подобного типа кардинально отличается от всех ранее известных тем, что ее внутреннее пространство заполняется специальной жидкостью, представленной как литиево – бромидная смесь. И если в обычных радиаторах вода или другой, заменяющий ее теплоноситель, циркулирует по всей внутренней полости радиатора, то эта смесь находится внутри батареи постоянно и не сообщается с трубами и другими приборами отопления. Принцип работы вакуумного радиатора заключается в том, что смесь способна доходить до точки кипения при температуре +30-35 градусов, которую обеспечивает уже настоящий теплоноситель, проходящий в нижней части радиатора по вмонтированной трубе.

В целях снижения давления из радиаторов удаляется воздух, а литиево-бромидная смесь не имеет прямого  контакта с теплоносителем. Она нагревается за счет горячей поверхности той трубы, которая проходит через радиатор.

При нагревании литиево-бромидной смеси образуются пары, которые быстро нагревают всю внутреннюю  поверхность вакуумного радиатора. Естественным образом тепло передается на наружную поверхность и начинает распространяться по всему помещению. Пар поднимается к верхней части радиатора и, соприкасаясь со стенками, превращается в конденсат, который стекает по стенкам вниз к горячей трубе, чтобы снова нагреться и превратиться в горячий пар.

Абсолютная герметичность и вакуум внутри радиатора обеспечивает нормальное функционирование вакуумного прибора отопления. Малейшие трещины или другие нарушения герметичности приводят к тому, что в радиаторе восстанавливается давление, в результате чего литиево-бромидная жидкость теряет свои способности к испарению.

Сами вакуумные батареи отопления изготавливаются из стали толщиной 1.5 мм и окрашены термостойкой краской.

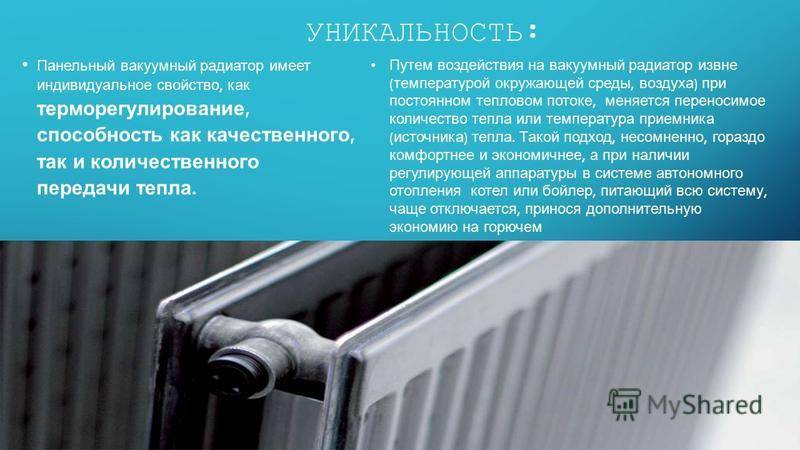

Чем отличаются вауумные радиаторы

Первым и, наверное, самым важным аргументом в пользу этих батарей является – экономичность. Не в плане их стоимости, а в плане расхода источника тепловой энергии. Ведь если для нагрева обычных приборов отопления требуется повысить температуру  теплоносителя до +80-90 градусов, то вакуумные приборы отопления требуют  его температуры всего  +35 градусов.

Каждый прибор является автономным и всегда есть возможность регулировать его температуру. При небольшой площади одной секции ее поверхность отдает до 300 вт тепловой энергии. Если прекращается подача горячего теплоносителя, то вакуумные радиаторы продолжают длительное время оставаться горячими, поскольку именно условия вакуума не дают частицам пара быстро охлаждаться.

И если к этому добавить экономичный котел, то подобные радиаторы принесут значительную пользу, окупая свои завышенную стоимость по сравнению со всеми известными ранее приборами отопления. Если в качестве источника энергии используется электроток, в этом случае электрические вакуумные радиаторы отопления способны сократить его потребление в 2-3 раза, против обычных батарей.

Подводя итог, можно выделить конкретные преимущества вакуумных радиаторов:

• Полная адаптация с различными отопительными устройствами – газовые, твердотопливные, электрические котлы, дровяные печи и даже солнечные аккумуляторы.
• Экономия энергетических ресурсов, доходящая до 30%.
• Низкий объем теплоносителя.
• Простой и понятный монтаж.
• Высокая устойчивость к коррозийным процессам.
• Высокая теплоотдача.
• Упрощенная эксплуатация, не требующая промываний и стравливания воздуха.
• Безопасность использования.
• Небольшие габариты и привлекательный внешний вид.

Сколько стоят вакуумные радиаторы

Необходимо отметить, что стоимость вакуумных радиаторов отопления несколько выше, чем всех остальных. Но это и понятно. Во-первых, причина такой повышенной стоимости заключается в новизне предложения и низкой конкуренции среди производителей. Но учитывая существенную экономию, которую можно получить при использовании данных приборов отопления, их цена  вполне приемлема.

Чтобы сделать правильный выбор необходимо вначале ознакомиться с отзывами тех потребителей, кто уже приобрел вакуумные отопительные радиаторов, и могут на основании своего опыта рассказать о их действительных преимуществах и недостатках.

Какими преимуществами обладают вакуумные радиаторы отопления?

Вакуумные радиаторы отопления обладают рядом преимуществ.

Первое и самое главное преимущество – экономия на покупке теплоносителя. Газ в секциях закипает, испаряется и начинает передавать теплоту окружающей среде уже при +35°C в течение 30 сек, тогда как вода это делает при значительно больших температурах и медленнее. Поэтому даже при температуре теплоносителя в +40°C в комнате поддерживается приятный микроклимат и достаточно тепло. Так зачем поднимать температуру в системе отопления и платить больше денег за энергоресурс, если можно купить вакуумный нагревательный элемент?

Другие преимущества данной батареи:

1. подобные приборы полностью лишены необходимости плановых проверок (промывок и очистки), так как теплоноситель циркулирует по прямой трубе. В таком случае снижается вероятность отложения накипи и грязи в трубе. С другой стороны в вакуумном радиаторе никогда не образуется воздушных пробок, так как секции не контактируют с основной системой подачи тепла. А именно их сложная структура выступает причиной скопления газа;
2. данный агрегат отличается продолжительным сроком эксплуатации. Во-первых, материал секций никогда не будет контактировать с водой в отопительной системы, поэтому какой бы химический состав она не имела и под каким давлением бы не подавалась, внутренняя часть секции не подвергается коррозии и не потеряет целостности по причине высокого давления. Во-вторых, труба в нижней части оборудования выполняется с нержавеющей стали, которая отличается инертностью и повышенной прочностью. И даже если она испортиться, то заменить только ее одну обойдется дешевле, чем всю конструкцию;
3. благодаря маленькому объему нагревательной жидкости в радиаторе (всего 50 мм), разогреть его можно меньшим количеством энергии, поэтому это еще один пункт экономии на энергоносителе.

Важно! Данный вид нагревательных элементов могут подключаться к различным видам отопительных систем, с разными теплоносителями внутри (обычная вода или антифриз) и разными типами котла, если речь идет о частном доме

Верить ли , расхваливающей вакуумные приборы отопления

Постараемся подойти к этому вопросу максимально скрупулезно и объективно, беря за основу только доказанные факты. При этом рассмотрим каждое из указанных производителем достоинств данных радиаторов. Итак, начали.

1. Постоянно рекламируется характерное для вакуумных радиаторов молниеносное время прогревания. Хорошо, допустим. Однако вовсе не так быстро прогреется весь дом. Ведь в нем находится не один лишь воздух, но и стены, внутренние перегородки с мебелью, потолок с полом. На их нагрев нужно определенное время

И поэтому совсем не так важно, минуту или пять будет греться сам радиатор

2. Теперь о малом количестве теплоносителя, что якобы весьма экономично. Вот только вопрос – где именно проявляется эта экономия

Если в центральной системе отопления, то это сущий блеф – здесь не так важно, больше горячей воды протечет по трубам или меньше. Если же взять загородный дачный домик, то и в нем экономия под вопросом, учитывая то, что те же современные панельные радиаторы тоже требуют не столь много теплоносителя

3

В радиаторах вакуумного типа не может появиться воздушных пробок. Об этом с восторгом вещает. Но ведь радиаторы – это не вся система отопления, а лишь ее часть. Между прочим, пробки появляются лишь тогда, когда эта система собрана неграмотно. В противном случае их не будет с любыми радиаторами

3. В радиаторах вакуумного типа не может появиться воздушных пробок. Об этом с восторгом вещает . Но ведь радиаторы – это не вся система отопления, а лишь ее часть. Между прочим, пробки появляются лишь тогда, когда эта система собрана неграмотно. В противном случае их не будет с любыми радиаторами.

4. Еще два жирных плюса, которыми козыряют изготовители. Это невозможность засорения радиаторов и отсутствие коррозии. Пожалуй, для автономных систем отопления эти плюсы вряд ли окажутся такими уж жирными. Если горячая вода в отоплении чистая, ее уровень кислотности соответствует нормам, а из системы она не сливается, то никакой коррозии и не будет. И засорам взяться неоткуда.

5. Насчет низкого гидравлического сопротивления, якобы резко уменьшающего статью расходов на отопление, скажем так. Для централизованного отопления непонятно вообще, чьи расходы имеются в виду. Разве что хозяев котельных, сотнями километров перегоняющих тонны горячей воды. Получается выгода может быть только при использовании в автономной системе отопления и это еще вопрос может ли она быть. А для автономной системы в своем доме многие используют естественную циркуляцию теплоносителя, так что вопрос этот неактуален.

6. Следующим пунктом будет экономия энергии вдвое, а то и вчетверо. С этим ошибочка вышла, так как закон сохранения энергии по-прежнему действует. Радиаторы, даже самые инновационные, не могут вырабатывать энергию. Они только передают ее, и об экономии говорить не приходится. Сколько тепла затрачено, столько должно быть и восполнено – только так.

7. Теперь коснемся теплоотдачи вакуумных трубок, которая, как показывают сертификаты изготовителей, не является стабильной. Этот показатель может иметь отклонения до 5 процентов в большую и меньшую сторону. Оказывается, это и от скорости воды в системе отопления зависит, и от ее температуры. Так что вряд ли можно автоматику к такому радиатору приспособить. А два радиатора с равным количеством секций могут иметь разные параметры.

8. Отдельно скажем о системах отопления в частных домах, где вода циркулирует естественным образом. Тут важен гидравлический напор, создающийся за счет разницы высоты горячей воды в котле и радиаторе. Так вот, у приборов вакуумного типа эта высота значительно меньше, поэтому в такой системе они работают с проблемами.

9. Теперь представим, что в корпусе радиатора появилась трещина. Даже если она крохотная, о вакууме можно забыть. Уйдет он безвозвратно, и восстановится нормальное атмосферное давление. А оно, в свою очередь, приведет к повышению точки кипения теплоносителя. Результат окажется плачевным – либо жидкость почти не будет испаряться, либо пар вовсе не появится. Короче, радиатор греть перестанет.

10. Кстати, эта чудесная (по заверению продавцов и рекламщиков) литиево-бромидная жидкость к тому же еще и ядовита, оказывается. Поэтому то, что радиаторы при утечке теплоносителя станут холодными, только полбеды. Хуже, если батарея прохудиться, например, ночью, отравив спящих жителей квартиры.

Так что, пожалуй, не всегда стоит верить , такой убедительной на первый взгляд.

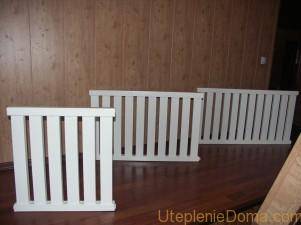

Виды вакуумных радиаторов отопления

Основные разновидности вакуумных приборов:

• электрические;
• панельные (привычные настенные приборы);
• вакуумные регистры.

Основное отличие вакуумных электрических радиаторов от обычных только в источнике нагрева. В одних моделях в качестве теплоносителя выступает вода из системы отопления, в других – электрические ТЭНы, встроенные в нижнюю часть прибора. В первом случае нагрев происходит за счет воды, в другом в тепло преобразовывается электроэнергия.

Мощность ТЭНов составляет примерно 50 Вт на каждую секцию радиатора. Сам нагреватель погружен в воду или масло. Именно эти жидкости выступают в роли первичного теплоносителя. Также электрические модели могут быть мобильными, т. е. их можно установить в любом месте и подключить к розетке. Проточные приборы устанавливают только стационарно и подключают к системе отопления.

Так называемые вакуумные регистры представляют собой трубы различного профиля, подключаемые как к центральной, так и к автономной системе. Вакуумные регистры применяют в системе отопления производственных и складских помещениях.

Длина одного сегмента может достигать 4 м

Правила выбора вакуумного радиатора

Останавливая свой выбор на вакуумных радиаторах, покупатель гарантированно получает такие преимущества:

• существенное снижение объема теплоносителя в системе – примерно на 80%;
• естественное снижение расходов на отопление. В основе экономии лежит сокращение объема теплоносителя;
• исключение внутренней коррозии корпуса прибора. Коррозировать может исключительно нижняя трубка – и то, в случае использования некачественного теплоносителя;
• невозможность заиливания и засоров секций;
• низкое гидравлическое сопротивление;
• высокий КПД;
• отсутствие воздушных пробок в системе;
• минимальные расходы на монтаж оборудования;
• предельно быстрый обогрев воздуха в помещениях;
• простоту ухода за агрегатами;
• легкость и эстетическую привлекательность приборов;
• отсутствие необходимости в регулярном обслуживании оборудования.

А еще вакуумные радиаторы весьма долговечны: при надлежащих условиях эксплуатации срок их службы может достигать 25-30 лет. Максимальную эффективность данные агрегаты демонстрируют в автономной системе с низкой мощностью отопительного котла и в централизованной системе с установленными тепловыми счетчиками.

Вакуумные радиаторы и солнечный коллектор — отличный тандем для создания современной, высокоэффективной и экономной отопительной системы частного дома

Простота конструкции вакуумных радиаторов позволяет говорить о высокой безопасности оборудования. Приборы обладают всего двумя резьбовыми соединениями, служащими для подключения прибора к отопительной системе. Риск разгерметизации на них практически исключен. При выходе вакуумной батареи из строя «традиционного» для радиаторов водяного отопления «масштабного потопа» не происходит

Это еще один повод обратить свое внимание на эту уникальную разработку

Прежде чем приобрести вакуумный радиатор нужно обязательно убедиться (насколько это, в принципе, возможно для рядового покупателя) в надежности и соответствии агрегата установленным нормам:

проштудировать прилагающуюся к конструкции техническую документацию, убедиться в наличии всех необходимых сертификатов; покачать радиатор для оценки объема литиево-бромидной смеси

Очень важно, чтобы ее не было слишком много. В идеале должен раздаваться небольшой шелест. По выраженному звуку перетекания жидкости можно с большой долей вероятности предположить плохое качество батареи; внимательно осмотреть сварочные швы

Хорошие, ровные швы – верный признак заводского происхождения изделия. проверить, не страдает ли порошковая окраска прибора при контакте с растворителем

По выраженному звуку перетекания жидкости можно с большой долей вероятности предположить плохое качество батареи; внимательно осмотреть сварочные швы. Хорошие, ровные швы – верный признак заводского происхождения изделия. проверить, не страдает ли порошковая окраска прибора при контакте с растворителем.

Основным недостатком оборудования можно назвать его цену – такое «удовольствие» однозначно обойдется дороже аналогичных решений.

Вакуумные радиаторы — высокотехнологичный продукт, являющийся настоящим инновационным прорывом в сфере производства отопительного оборудования. Поэтому не удивительно, что на рынке появилось немало низкопробных подделок данных изделий. Покупателям рекомендуется быть предельно бдительными, совершая свой выбор
