Вытяжная вентиляция и ее особенности

Виды и состав систем кондиционирования и вентиляции помещений

Часто системы кондиционирования и вентиляции объединяют в одну систему, что позволяет значительно сэкономить на установке и повысить эффективность системы.

Вентиляция помещения состоит из следующих компонентов:

  1. Воздушный канал. Они используются для отвода свежего и отработанного воздуха. Конструктивно воздуховоды могут состоять из гибких и жестких труб круглой и квадратной формы, иметь переходники, переходники, разделители, отводы и т.д., что позволяет прокладывать путь в помещениях любой конфигурации.
  2. Решетки воздухозаборника. Защитите вентиляционный канал от мусора, насекомых, грызунов, атмосферных осадков и т.д.
  3. Воздушные клапаны. Перекрыть вентиляционные каналы при выключенной системе.
  4. Фильтры. Они очищают воздух от пыли и загрязнений, способны задерживать около 90% микрочастиц.
  5. Отопительное устройство. Обеспечивает принудительное воздушное отопление.
  6. Система вентиляции.
  7. Глушители.
  8. Система автоматического управления.

В перечень климатического оборудования, применяемого в системе кондиционирования, входят:

  • Система приточно-вытяжной вентиляции, обеспечивающая комфортный микроклимат во всех помещениях.
  • Система канальных вентиляторов, которые равномерно распределяют свежий воздух по вентиляционным каналам.
  • Централизованные мультизональные системы кондиционирования и вентиляции в помещениях с возможностью индивидуальной настройки климатических параметров в отдельных зонах и помещениях.
  • Заводской климат на базе чиллер-фанкойлов.

Стоимость услуг по монтажу кондиционеров

1 Установка кондиционера 2-2,5 кВт (на стену) шт. 5900 руб. 2 Установка кондиционера 3-5,5 кВт (на стену) шт. 6900 руб. 3 Установка кондиционера свыше 5,8 кВт (на стену) шт. 7080 руб. 4 Установка кондиционера 9кВт (потолок) шт. 9440 руб. 5 Установка кондиционера свыше 9 кВт (потолок) шт. 11800 руб. 6 Установка кондиционера до 9кВт (коробка) шт. 9440 руб. 7 Установка кондиционеров свыше 9кВт (коробка) шт. 11800 руб. 6 Установка кондиционера до 9кВт (канальная) шт. 14 160 руб. 7 Установка кондиционеров свыше 9 кВт шт. 17,700 руб

Стоимость сервисных работ на кондиционеры

1 Договор оказания услуг 4 раза в год шт. 800 руб. 2 Обслуживание без договора до 5,8 кВт шт. 1500 руб. 3 Услуга без договора от агрегатов 5,8 кВт. 2500 руб. 4 Диагностический блок 800 руб. 5 Услуга блокировки до 5,8 кВт агрегатов. 500 руб. Услуга 6 Инт. Блока от агрегатов 5,8 кВт. 1000 руб. 7 Сервисный блок 5,8 кВт шт. 1500 руб

Стоимость расходных материалов

1 Расходные материалы до 3,5кВт (включая 5 м пути) п / м 2000 руб. 2 Расходные материалы до 6 кВт (включая 5 м пути) п / м 2800 руб. 3 Расходники свыше 6кВт (включая 5м трассы) п / м 3500 руб. 4 Добавить колею на 1 погонный метр до 3,5 кВт погонный метр 500 руб. 5 Добавить путь на 1 погонный метр свыше 3,5 кВт погонный метр 650 руб. 6 Прибавить колею на 1 погонный метр сверх погонного метра 6кВт 800 руб. 7 Дренаж добавить дренаж за 1 сек / мс / м 100 руб. 8 Коробка добавлена ​​коробкой 16 * 16 п / мп / м 100 руб. 9 Коробка добавочная 25 * 25 п / м шт 150 руб 10 Коробка добавочная 60 * 60 п / м / м 250 руб. 11 Кабель силовой 3 * 1,5 п / м 350 руб. 12 Шнур питания 5 * 1,5 п / м 410 руб. 13 Кабель питания 3 * 2,5 п / м 450 руб. 14 Кабель силовой 5 * 2,5 п / м 500 руб. 15 Шнур питания 5 * 4 п / м 590 руб. 16 Монтаж блока питания станка до 32А в распределительном щите заказчикаи подключение ПК. 1180 руб. 17 Установка щита до 200 * 400, автомат до 32А эл и подключение подстанции 1770 руб. 18 Монтаж блока питания станка до 32А в распределительном щите заказчикаи подключение ПК. 1180 руб. 19 Козырек шт. 1770 руб. 20 Защита / забор шт. 4130/5310 руб. 21 Насос с крепежными деталями 6000 руб. 22 Погодостойкий блок с монтажными деталями. 7000 руб. 23 Горячий водоотвод с установкой шт. 1000 руб.

Стоимость высотных работ

1 Альпинист объявлен тендер на установку альпиниста до 6кВт. 5.000 руб. 2 высоты подъема автовышки в единицах по 2 часа 3000 руб. 3 высоты подъема автовышки в единицах по 4 часа 4500 руб. 4 высоты доп. (A) Установка с лестницы с блоком длиной от 4 до 5,5 м. 1000 руб. 5 высот вместе с доставкой туров от 3 до 6м единиц. 1180 руб. 6 высот для установки из шатунов и штор (сборка, разборка). 2000 руб

Стоимость общестроительных работ

1. Добавьте отверстие под гусеничный блок (кирпич) 250 руб. 2 Добавить отверстие под гусеницу (бетон) 350 руб. 3 паза под путь (кирпич) п / м 400 руб. 4 штробы для трассы (бетон) п / м 500 руб. 5 Монтаж / демонтаж потолка «Амстронг» без направляющих на квадратный метр. 50 руб

по излишкам влаги

Q = Qu+(W-1,2(Om-Op)/(O1-Op)), здесь

W (мг*час) – кол-во влаги, которое попадает в помещение цеха за 1 час, Om (грамм*кг) — объем пара, отводимый локальными системами, Ор (грамм*кг) — показатель влажности приточного воздуха, О1(грамм*кг) — кол-во пара, отводимое вентиляцией общеобменной;

по концентрации вредных и токсичных выделений

Q = Qu + (M – Qu(Km – Kp)/(Ku – Kp)), здесь

М (мг*час) — масса токсичных веществ, выделяемых за один час,

Km (мг/м3) — содержание токсичных веществ в воздухе, отводимых местными системами,

Кр (мг/м3) — кол-во отравляющих веществ в приточных воздушных массах, Ku (мг/м3) — содержание токсичных веществ в воздухе, отводимое общеобменными системами;

Преимущества естественного варианта исполнения

Качественная вентиляция на кухне с вытяжкой такого плана постоянно находится в рабочем состоянии, она не ломается и не зависит от электричества. Основные вещества, которые выделяются в процессе приготовления пищи уходят через нее.

В малых количествах утечка газа от печи не страшна, а если готовка не слишком интенсивная, пары также будут улетучиваться.

Экономия денежных средств будет приятным дополнением, ведь в большинстве домов возведенных по СНиП подобная система уже изначально внедрена. Она работает автономно и для ее правильной работы нужно просто вовремя чистить коммуникации.

Не создается лишних шумов, так как для эксплуатации не нужны дополнительные вентиляторы, то звука прибора члены семьи не услышат.

Обратите внимание!

  • Кухня с газовой плитой: особенности дизайна, фото готового ремонта
  • Как сделать кухню своими руками — примеры красивого и современного ремонта

  • Сборка кухни — поэтапное руководство по сборке своими руками, необходимые материалы и инструменты

Требования к системам механической вентиляции


Комбинированная система вентилирования частного дома

Основные требования к вентиляционным системам зависят от их назначения. В жилых домах система вентилирования не обязательно быть сверхсовременной. Другое дело –  предприятия, которые могут загрязнять окружающую среду.

Поэтому требуется максимально изолировать загрязнения, чтобы они не попали в вентиляцию. Вентиляция также не должна мешать производственному процессу, поэтому ее монтируют на приличной высоте.

А в случае попадания в систему мелких частиц они утилизируются при помощи фильтров. Дополнительно при вредном производстве на рабочем месте делают специальные фильтрующие вытяжки.

Дизайн кухни с коробом

Внутри некоторых типовых квартир есть кухня с выступом – это вентиляционные короба, внутри которых проходят шахты удаления отработанного воздуха. Вентиляция кухни и жилых комнат, кухни и санузла, как правило, разделены по автономным вентканалам.

Вентиляционные короба могут быть:

  • маленькие (глубина, ширина до 60 см);
  • большие (более 60 см);
  • прямоугольные;
  • сложной формы.

Такие венткороба образуют внутри кухни ниши, которые при правильном подходе можно функционально использовать. Убирать, закрывать, производить монтажные работы с такими конструкциями категорически запрещено, так как это нарушит ход естественного вентилирования всего дома.

Варианты обустройства, использования венткороба:

внутри кухни ниши можно использовать как шкаф для хранения кухонной утвари;

  • небольшой угловой венткороб может отлично вписаться в конструкцию кухонной мебели;
  • включить в общий интерьер как элемент декора;
  • если позволяет площадь, можно установить камин;
  • на стене короба можно повесить зеркало;
  • разместить панель для хранения мелкой кухонной посуды, ножей, другой утвари.

Для частного дома такая проблема не актуальна из-за особенностей планировки. Здесь расчет вентиляции кухни производится на этапе проектирования дома.

Решая, как сделать вентиляцию в доме, квартире, следует отдельно произвести расчет вентиляции кухни, так как от этого во многом зависит комфортное пребывание внутри жилого пространства.

Видео по теме

Проточная система

Вытяжки эвакуационного типа (с отводом в вентиляцию) являются более мощными, но они имеют множество недостатков:

  • отдельное подключение к шахтной вентиляции;
  • обязательная установка обратного клапана;
  • нужен постоянный приток свежего воздуха из открытой форточки;
  • отдельные затраты на монтаж воздуховода в случае удаленного расположения стандартного входа в вентиляционную шахту;
  • установленная система удаляет нагретый воздух в зимнее время, взамен с улицы осуществляется приток холодного, что отрицательно влияет на отопление, летом все происходит наоборот.

Поэтому вытяжки такого типа лучшее применение находят на специализированных кухнях предприятий питания, где они полностью оправдывают расходы по подключению. В квартирах, особенно малогабаритных, удобнее и рациональнее применять рециркуляционные системы.

Приточно вытяжная естественная вентиляция в помещении

Миф №2 – естественная вытяжка функционирует при любых условиях внешней среды.

Реальность – естественная вытяжка функционирует при разнице температур воздуха внутри и снаружи помещения. В остальных ситуациях она становится притоком или вовсе не работает.

Так, вытяжное проветривание хорошо осуществляется в зимнее время, когда температура воздуха на улице в разы ниже, чем в квартире. В результате теплые воздушные массы поднимаются по вытяжным каналам и выбрасываются наружу.

При этом, в жаркую погоду приток наоборот с улицы поступает в дом с более прохладной температурой. Именно поэтому в помещении становится душно, а постоянная работа кондиционеров не избавляет от недостатка кислорода.

Тоже самое касается ситуаций, когда внешняя и внутренняя температура в доме совпадает, — проветривание помещения не осуществляется, происходит застой микроклимата.

Миф №3 – вентилятор способен осуществлять принудительное движение отработанного воздуха.

Реальность – при отсутствии притока в помещении вентилятор для вытяжки работает напрасно, «вхолостую». Это означает, что устройство для принудительного движения воздуха в ванной комнате не сможет обеспечить вытяжку, если в помещение установлена герметичная дверь.

Поэтому при монтаже вентилятора в санузле для вентиляции естественной приточно-вытяжной обязательно наличие небольшой щели под дверью высотой до 5 мм. Тогда вытяжка начнет функционировать, а воздушный приток будет поступать из соседних комнат.

Миф №4 – нагрев приточного воздуха осуществляется самостоятельно.

Реальность – для нагрева воздушного притока, который поступает в помещение при естественной вентиляции, необходима дополнительная энергия. Холодный воздух нагревается за счет бытовых предметов, людей и радиаторов отопления, как бы «отбирая» у них тепловую энергию.

Что лучше: самые удобные схемы для частного дома и для квартиры

Подведем краткий итог и опишем самые удобные способы обустройства кухонной вентиляции.

Для квартиры:

  1. Если площадь небольшая, и вентшахта работает нормально — можно вообще ничего не делать (разве что можно поставить кухонную вытяжку).
  2. Если площадь большая, и/или вентшахта работает плохо/не работает вообще: стоит установить приточные клапана и вывести вытяжку через стену на улицу (если есть возможность). Если нет — в стену можно поставить вытяжной вентилятор, расположив его как можно дальше от окон соседей.

Для частного дома:

  1. Если площадь небольшая, и в кухне стоит дровяная печь — воздух может удаляться через ее дымоход. Приток — организуется через клапана из других комнат. Для улучшения тяги в дымовой канал можно поставить дымосос.
  2. Если площадь большая, и/или дровяной печи на кухне нет — можно поставить кухонную вытяжку. Поскольку соседей, которым запах будет мешать — в частном доме нет, то выводить ее отвод можно через стену на улицу.
  3. Как вариант, можно установить и кухонную вытяжку, и обычный вытяжной вентилятор в стене. В этом случае вытяжку можно включать только при готовке пищи, а вентилятор — оставить работать постоянно, на малых оборотах, чтобы всегда была тяга. Такой вариант подойдет, если площадь дома большая, и/или нужно обеспечить более быстрый воздухообмен.

Устройство приточного вентилирования

В жилых помещениях зачастую устанавливают приточную систему в виде моноблока. По сравнению с наборной установкой, моноблок приточной вентиляции работает практически бесшумно, да и спрятать его в подвесном потолке довольно просто.

В данном случае рекомендуется выбрать устройство с подогревом свежего воздуха. Так, в холодное время года помещение будет наполняться уличным воздухом, подогретым до оптимальной температуры.

При устройстве системы приточной вентиляции важно правильно определить место установки. Идеальные места для размещения – кухня, коридор или балкон

Не стоит устанавливать вентиляционный моноблок рядом с гостиной или спальней, поскольку в процессе работы устройства может наблюдаться заметный шум.

Отдайте предпочтение системе с качественной звукоизоляцией, благодаря которой вы сможете наслаждаться не только чистым воздухом в своем доме, но и тишиной

В частном доме можно установить системы в кладовой комнате, подвале или на чердаке. Это позволит изолировать источник шума, а значит, сэкономить на покупке моноблока.

Собрать и установить конструкцию можно самостоятельно, для чего вам понадобится ознакомиться с ее устройством:

  • вентилятор. Именно он “затягивает” свежий воздух внутрь комнаты, значительно ускоряя процесс вентилирования;
  • фильтры. Установка фильтров позволяет обезопасить помещение от попадания внутрь шерсти, пуха, пыли и выхлопных газов;
  • нагревательный элемент. Подогревает воздух в холодное время года, при этом в целях экономии, для больших помещений, рекомендуется выбирать водяной калорифер;
  • воздуховоды. Такие трубы могут изготавливаться, как из пластика, так и из алюминия или нержавеющей стали;
  • система автоматического контроля. Регулирует самостоятельную работу системы вентилирования, позволяя вам не беспокоиться о переключении режимов.

Кроме этого, в комплектацию может входить увлажнитель и обеззараживатель воздуха. Главная составляющая приточной системы – воздушный клапан, необходимый для регуляции потока и блокировки попадания воздуха при выключенном режиме вентиляции.

Особенности встраиваемых моделей

Именно встраиваемые модели вытяжек получили наибольшее распространение в нашей стране, так как они больше всего подходят для компактных кухонь, не занимают много места, да и совмещать стиль прибора с остальным интерьером рискует далеко не каждый. Намного проще спрятать все это дело в шкаф, что позволит устроить дополнительные полочки под всякую мелочевку.

  1. Встраиваемые вытяжки незаметны глазу, и не выделяются на общем фоне, как это бывает с купольными или островными моделями.
  2. На рынке представлен большой выбор размеров таких приборов, что позволяет совмещать их со всевозможной мебелью. Ширина вытяжки выбирается также и по площади всасывания – желательно, чтобы она была не меньше, чем варочная поверхность, чтобы пары удалялись эффективнее. Самые распространенные размеры – 45,60 и 80 см. Есть и срединные значения, так что подбирайте вариант именно под свою кухню.
  3. Если говорить об эффективности работы встраиваемых вытяжек, то она находится на достаточно высоком уровне. Их конструкция позволяет быть оборудованными дополнительными выдвигающимися секциями, помогающим охватить большую площадь, хотя на этот параметр, безусловно, решающее влияние оказывает количество вентиляторов и их мощность.

Островная вытяжка подвешивается к потолку и может находиться даже в центре помещения

При выборе вытяжки нужно ориентироваться на удаленность ее места установки от плиты, мощность двигателей и площадь газовой плиты. Если вытяжка должна втягивать воздух на большой площади, то лучше купить вариант на два и более вентилятора, однако учитывайте, что при их работе будет создаваться много шума – с чем-то придется мириться.

Вытяжка спрятана в шкафу

Особенности вентиляции

При установке вытяжки нужно правильно подобрать воздуховод. На практике применяются следующие виды вентиляционных систем:

  1. Гофрированный рукав, выполненный из алюминия. Главным достоинством такой модели считается возможность изменения формы для приемлемых параметров. Материал хорошо сгибается, что даёт возможность сделать вентиляционный канал с поворотами в нужных местах. Недостатком изделия считается создания шума во время прохождения потоков воздуха. Кроме этого на поверхности гофрированного рукава постоянно оседает жир, пыль и грязь. Он нуждается в периодической очистке от загрязнений.
  2. Пластиковый воздуховод круглого сечения собирают из нескольких частей (переходников, уголков и муфт). Соединение всех частей осуществляется за счёт фасонных деталей. Чтобы предотвратить разрывы, места стыкования промазывают специальным клеем, затем дополнительно закрепляют саморезами. Основным достоинством такой системы считается бесшумная работа.
  3. Квадратные пластиковые вентиляционные каналы выполняют из поливинилхлорида. Рассматриваемое изделие имеет те же характеристики, что и предыдущий вид.

В комплектацию пластиковых моделей воздуховодов входят дополнительные детали, при помощи которых можно выполнять установку самых сложных инженерных систем. Такие изделия отличаются высокой стоимостью и сложной конструкцией, их монтажом должен заниматься профессионал.

Save

Для чего нужны вытяжки на кухне и на чем основан принцип их работы

Сначала разберемся с основными разновидностями кухонных вытяжек. От этого зависит устройство и принцип работы вытяжки для кухни.

Стоит выделить две больших категории подобного оборудования:

оборудование с отводом (или проточные) имеют конструкцию, в которой вентилятор втягивает воздух и пропускает его через жировые фильтры. После этого грязные воздушные массы удаляются через воздуховод на улицу. При исправной работе вытяжки с отводом в вентиляцию воздух будет постоянно обновляться

Чтобы проточная вытяжка работала качественно, важно обеспечить постоянный приток воздуха на кухню;

Более мощные модели с отводом подходят для помещений большой площадью

рециркуляционные модели представляют собой вытяжки для кухни без отвода. Они не связаны с воздуховодом. Двигатель запускает вентилятор, который протягивает воздух через два фильтра. Первый останавливает жировые загрязнения, частицы пыли и следы копоти. А угольный фильтр задерживает посторонние запахи и мелкие частицы пыли. После этого очищенный воздух вновь поступает в помещение. При этом не требуется постоянный приток воздуха на кухню, но важен доступ к электрической сети.

Варианты без отвода пользуются популярностью благодаря функциональному дизайну и небольшим размерам

Отводные вытяжки имеют множество преимуществ. Они качественно чистят воздух и отличаются высокой мощностью. Но при этом усложняется технология монтажа, так как требуется монтаж системы воздуховодов.

Отводные вытяжки могут занимать больше места

Рециркуляционные модели обладают компактными размерами. Они просты в установке и для них не нужен монтаж воздуховода. К минусам стоит отнести регулярную замену фильтров. Жировой фильтр следует мыть и чистить хотя бы раз в месяц.

Габаритная островная конструкция вписывается в обстановку деревенского интерьера

Об особенностях выбора подходящей модели можно посмотреть видео:

Watch this video on YouTube

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

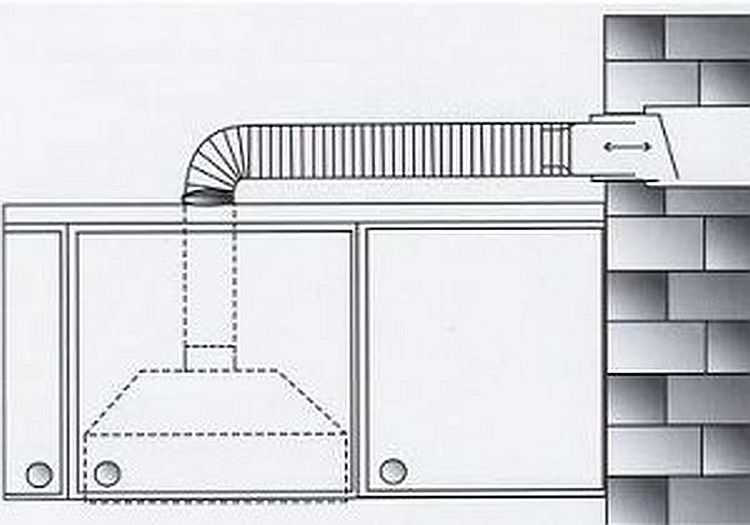

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

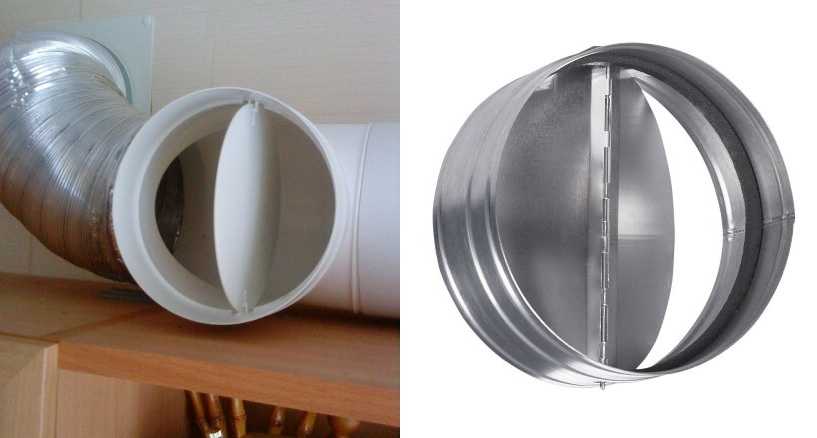

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

Заключение

Правильно подобранное оборудование очистки воздуха улучшит микроклимат во всей квартире. Неприятные запахи полностью выведутся наружу, и дополнительно будет очищаться воздух, попадающий в жилые комнаты.

Используя вытяжку на кухне с отводом в вентиляцию, можно эффективно очищать воздух во всем помещении, особенно в квартире-студии. На кухне всегда будет свежий воздух, без копоти, жира и пыли.

Уборку можно делать реже, поскольку частицы жира, создающие пленку липкого налета и грязи, выводятся из квартиры.

Если доступ свежего воздуха через окна возможен не всегда, оптимальным вариантом станет комбинированная модель. Она работает в режиме рециркуляции и вытяжки в вентиляцию.

Оборудование с программируемым режимом работы позволит очищать воздух во время отсутствия хозяев в доме в энергосберегающем режиме.
