Вентиляция в бане своими руками - схема, устройство, инструкция с фото и видео

Правила устройства вентиляции в парилке

движение воздуха в парной

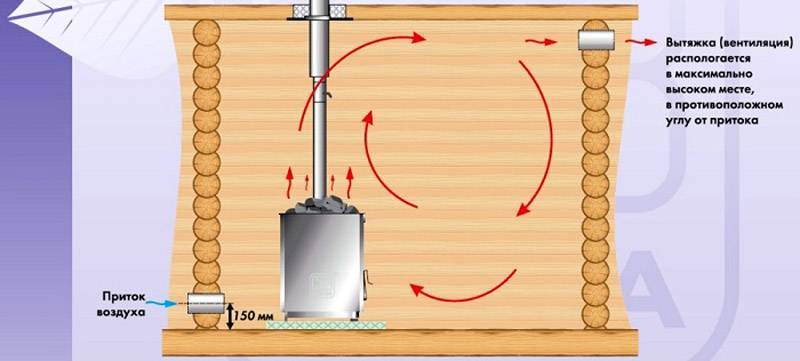

Существует множество схем вентиляции в парилке. Выбор подходящей зависит от архитектурных особенностей бани. Но некоторые законы нельзя нарушать в любом случае.

Приток воздуха организуется в нижней части помещения, предпочтительно возле топки;
Отток отработанного воздуха при сооружении вентиляции в парилке своими руками лучше всего располагать на противоположной стороне, как можно ближе к потолку. Некоторые владельцы делают вытяжное отверстие непосредственно в потолке, что имеет свои плюсы и минусы.

Нельзя размещать приток и выдув на одной высоте!

Иначе большая часть воздуха в бане не будет участвовать в движении. Ноги замерзнут, а голова перегреется.

Диаметр вентиляционных отверстий зависит от объема бани:

на 1 кубометр воздуха требуется 24 кв. сантиметра диаметра трубы.

Перед тем, как устроить вентиляцию в парилке, необходимо продумать систему задвижек. Они нужны для регулировки потока воздуха и позволяют быстро охладить или согреть баню. Желательно устанавливать вентиляционные трубы на этапе строительства здания.

Признаки плохой работы вентиляции:

конденсат на стенах;
плесень в углах;
тяжелый запах;
сквозняки;
холод в среднем и верхнем слоях воздуха;
баня плохо набирает температуру и быстро выхолаживается;
удаляется свежий приточный воздух, а углекислый газ остается в помещении (ощущение духоты).

Даже в очень жарко растопленной парной должно легко дышаться.

Типы вентиляционных систем

Схема вентиляции зависит от расположения и размера комнат бани. На эффективность воздухообмена влияет тип системы. Обычно для бани обустраивают естественную или принудительную вентиляцию. Реже прибегают к комбинированному типу, совмещающему обе системы.

Естественная вентиляция

Для маленьких и средних по размеру бань чаще обустраивают естественную систему воздухообмена. Вентиляция дешевая, так как не требует дорогостоящего оборудования и материалов, а работает без подключения к электроэнергии. Воздух естественным путем проникает внутрь бани через приточное отверстие, расположенное в стене на высоте от пола 30 см. Грязный воздух с паром выходит через второе вытяжное отверстие, расположенное на высоте около 2 м от пола.

Отдушины прорезают размером около 300 мм2. Отверстия оснащают заслонками, позволяющими регулировать интенсивность воздухообмена. Со стороны улицы отдушины закрывают сеткой от проникновения птиц и грызунов. Существуют вентиляционные решетки для бани с задвижкой заводского изготовления, полностью готовые к установке. С внутренней стороны тоже ставят решетки, но они исполняют декоративную роль.

Принудительная вентиляция

Система принудительного воздухообмена востребована для больших бань с частым посещением отдыхающих. Отличием вентиляции является оснащение отдушин вентиляторами. Особенностью оборудования является конструкция рабочего колеса – крыльчатки. Работающие на всасывание воздуха вентиляторы ставят на приточные отдушины внизу стены, а вытяжка в бане оснащается моделями, выкачивающими воздух из помещения.

Важно! В зависимости от схемы, вентиляторы могут стоять только на вытяжном или приточном отверстии, а также на всех отдушинах

Устройство вентиляции половиц в парной

Деревянные половицы больше всего подвержены гниению в парной. Связано это с тем, что влага скапливается и снизу, поступая от фундамента и сверху, оседая в виде пара.

Отдушины лучше всего устанавливать под половицами. Прежде всего, при таком способе вентиляции не возникает сквозняка, а значит ими можно пользовать прямо во время процесса парения. Благодаря тому, что вентиляция проходит под половицами, отлично сушится нижняя часть напольного покрытия.

Чтобы облегчить работу вентиляции, также рекомендуется отвести в сторону канализационный слив. Это поможет минимизировать количество влаги под половицами.

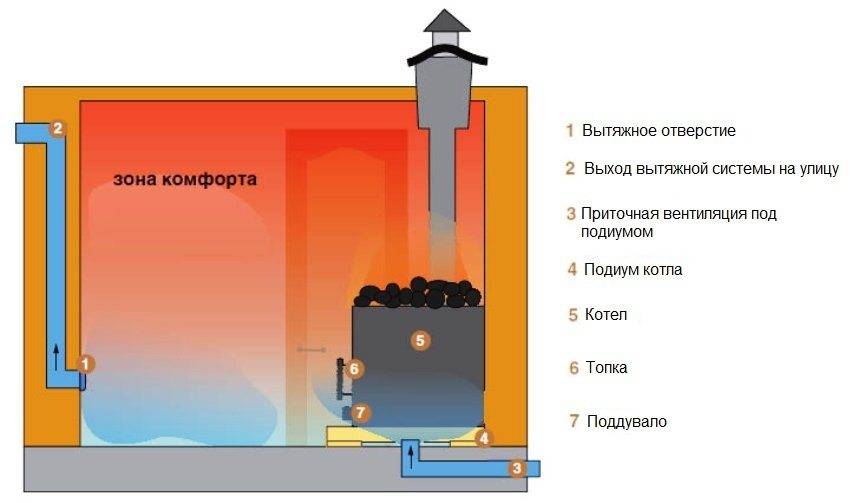

Схема

Системы вентиляции в бане бывают трёх типов:

естественная;
принудительная;
комбинированная.

Первая основана на произвольном поступлении свежего воздуха. Он перемешивается с отработанным и вытесняет его через отверстия.
Второй тип — вентилятор на вытяжку. Иногда используется второй прибор, который устанавливается на приток.
Третья система включает элементы естественной и принудительной вентиляции.

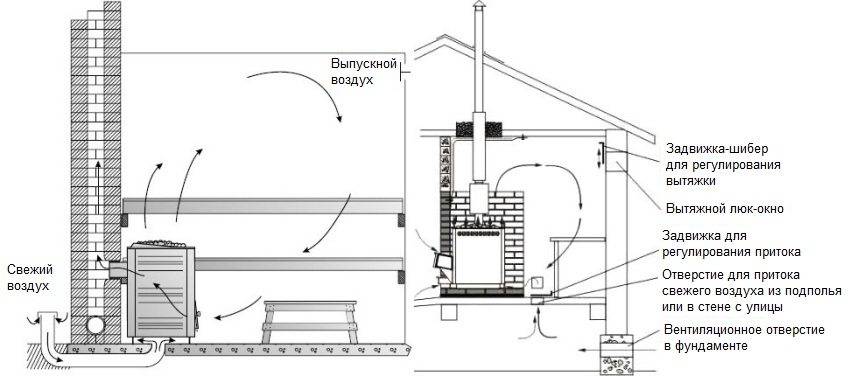

Схема естественной вентиляции в бане:

Схема принудительной вентиляции в бане:

Схема комбинированной вентиляции в бане:

В парилке

При монтаже вентиляции в парном отделении своими руками придерживаются таких правил:

уровень температуры должен быть ровным, без колебаний;
ближе к полу должно быть прохладнее, у потолка – горячий воздух;
обеспечивается замещение отработанного воздуха свежим.

Естественную вентиляцию сделать намного проще. Для этого оборудуют несколько отверстий. Но разместить их нужно правильно, иначе не будет тяги или, напротив, появятся сквозняки. Принудительная система дороже, сложнее в проектировании и установке. Зато она обеспечивает практически идеальную циркуляцию воздушных масс в парной.

Самый простой вариант – сделать два отверстия: одно — на приток воздуха, второе — на отток. Их размер определяется расчётным путём. На один кубометр помещения делают проём площадью 24 кв. см. Но чаще поступают так: делают несколько отверстий диаметром не более 30 см. Это относится к вытяжным проёмам.

Внимание Самое большое отверстие делается максимально далеко от печи, чтобы горячий воздух от неё не уходил на улицу. Остальные проёмы можно пустить под потолком по периметру помещения

Нельзя размещать отверстия точно напротив друг друга, иначе это приведёт к появлению сквозняков. Тяга создаётся, поскольку свежий воздух входит от пола, а отток расположен сверху

Остальные проёмы можно пустить под потолком по периметру помещения. Нельзя размещать отверстия точно напротив друг друга, иначе это приведёт к появлению сквозняков. Тяга создаётся, поскольку свежий воздух входит от пола, а отток расположен сверху.

Пола

Пол в бане нужно хорошо просушивать между посещениями

Для этого важно правильно организовать сток жидкости. Должен быть уклон, который позволит воде стечь в канализацию. В проливном полу делают зазоры между досками шириной до 10 мм

А фундамент оборудуется продухами, которые надо открывать во время просушки. В сухом полу щели не делаются

В проливном полу делают зазоры между досками шириной до 10 мм. А фундамент оборудуется продухами, которые надо открывать во время просушки. В сухом полу щели не делаются.

Поэтому просушивают его залповой вентиляцией, т. е. открывая двери и окна. В просушке пола участвует и принудительная система, если баня ею оборудована.

Варианты размещения вентиляционных отверстий

Интенсивность воздухообмена внутри помещения бани во многом зависит от правильности распределения вентиляционных отверстий по отношению одного к другому. Несмотря на многообразные варианты альтернативного расположения отверстий для притока/оттока воздуха, наибольшую популярность приобрели следующие схемы вентиляции бани:

Приток воздуха осуществляется за каменкой через отверстие, находящееся на расстоянии 30-40 см от уровня пола. При этом вытяжное отверстие имеет аналогичную высоту, но располагается на противоположной от притока воздуха стене и оснащается вентилятором. Поступивший в помещение холодный воздух ударяется о стенку каменки и устремляется вверх, постепенно прогреваясь в процессе подъема. В это же время отработанный воздух начинает движение вниз и под действием вентилятора выводится наружу. Такое перемешивание воздушных масс приводит к равномерности нагревания воздуха.
Принцип перемещения воздуха в бане аналогичен первому варианту с той лишь разницей, что высота приточного отверстия берется около 50 см от поверхности пола, а вытяжное располагается на расстоянии 10-20 см от линии пола. Таким способом достигается еще более интенсивный воздухообмен.
Приточное отверстие создается на расстоянии 30 см от чистового пола в стене, расположенной напротив печи. При этом функции вытяжки выполняет дымоотвод, наряду с поддувалом топки. Однако такая схема действительна только в процессе функционирования печи.
Расстояние от пола до приточного отверстия, расположенного в стене напротив печи, берется 20-30 см. При этом вытяжка, оборудованная вентилятором, находится на этой же стене на расстоянии 20-30 см от потолка. Попавший в помещение воздух налетает на препятствие в виде печи и начинает подниматься вверх, нагреваясь и вытесняя загрязненный воздух по мере подъеме.
Приток воздуха происходит на расстоянии 20 см от пола в стене, находящейся за печью. Вновь поступившие воздушные массы поднимаются, постепенно прогреваясь, к потолку. По мере остывания воздух опускается вниз и уходит сквозь половые щели, после чего попадает в вентиляционную трубу, а оттуда за пределы строения.

Таким образом, вытяжное отверстие может быть расположено ниже приточного только при наличии вентилятора.

Несколько отличные схемы вентиляция в бане, видео которых представлено ниже, помогут принять окончательное решение относительно собственной конструкции.

Устройство вентиляции в отдельно стоящей деревянной бане

Дерево считается идеальным строительным материалом для бани. Деревянные стены «дышат», поэтому частично вопрос воздухообмена решается естественным путем.

Однако, даже в деревянной постройке в парной вентиляция необходима. Как минимум для быстрой просушки дерева после принятия банных процедур.

Большую роль в воздухообменных процессах играет работа банной печи. При выливании воды на каменку печи бани создается столб горячего пара, который поднимается вверх. При остывании он опускается, выталкивая использованный воздух из парной.

Схема движения потоков воздуха

Вкупе вышеперечисленные факторы позволяют создавать в парилке необходимую влажность и температуру, и обеспечивают нормальную циркуляцию воздуха.

Рассмотрим подробнее устройство вентиляции в банях из дерева. Основными задачами для нас, естественно, будут обеспечение притока свежего воздуха и удаление уже отработанного. Справиться с этими задачами вам поможет наша инструкция.

Обеспечение притока воздуха

Правильный сруб укладывается таким образом, чтобы нижние венцы были свободными. При такой укладке обеспечивается возможность доступа свежего воздуха с улицы.

Кроме того, вокруг двери парной в любом случае будут оставаться щели, достаточные для его поступления. Печь в таких банях ставят поближе к двери, чтобы он сразу нагревался.

Расположение вентиляционных отверстий

В случае если парная рассчитана на 6 и более человек, к каменке подводят отдельный воздуховод, который поддерживает процесс горения. Если сделать этот воздуховод двойным, то проблема поступления свежего воздуха решается раз и навсегда.

Удаление отработанного воздуха

Если каменка топится прямо из парной, то отработанный воздух через топку выбрасывается в дымовую трубу бани. При правильной установке печи, дополнительных отверстий не требуется.

Для того чтобы просушить помещение после окончания принятия банных процедур в стене может быть прорублено небольшое отверстие (до 200х200 мм). На время протапливания и работы парной оно закрывается специальной затычкой.

На фото – отверстие для просушки помещения

В случае если в парной есть окошко, такое отверстие не нужно. Иногда окошко из парилки прорубают в моечную, а в моечной уже делают либо сквозное отверстие на улицу, либо еще одно окошко. Таким образом, при просушке сразу убивают двух зайцев, просушивается и парилка и моечная.

На фото – вентиляционное окно

Таким образом, миф о том, что для деревянной бани вентиляция не нужна, подтверждается при выполнении следующих условий:

Парная рассчитывается на 2-4 человека;
Нижние венцы сруба укладываются свободно;
Печь-каменка топится прямо из парилки;
В стене есть отверстие или окошко для проветривания.

Собственно, такие, семейные, бани обычно и строятся на приусадебных участках.

Вентиляция в бане в парилке: почему необходима?

Выше мы уже рассказали об опасности замкнутой среды с точки зрения воздействия угарного газа, а также упомянули о необходимости создания микроклимата для просушки парной после её использования. Вентиляция в бане, в парилке однозначно повысит комфортность пребывания там и продлит срок эксплуатации постройки.

Вентиляция в парилке русской бани

Отличительной особенностью русской бани является влажный пар. При этом разнится и температурный режим, который ниже аналогичного показателя у сауны. Однако, напитанный влагой теплый воздух в значительно быстрее прогревает человеческое тело и обладает более мягким и щадящим действием (не оказывается спазмирующее действие на сосуды, можно посещать людям пожилого возраста и детям).

Устройство печи достаточно специфично: как правило, камни размещаются внутри, доступ к ним можно получить открытием дверцы. Это обеспечивает более длительное сохранение тепла камнями, и их сложнее залить, даже при неумелом расходе воды.

Вентиляция в парилке русской бани

Самое важное – это сохранить баланс, ведь пар имеет «ударный» характер, вырываясь из печи, сразу после того, как на каменку плеснули воды. Если она будет сконструирована неправильно, то можно упустить весь пар

В русской парной чаще всего применяются отдушины, которые устанавливаются в нижней части стен и обеспечивают сохранность жара, который скапливается у потолка.

Некоторые монтажные особенности

После выбора схемы вентиляции, самое время переходить к ее монтажу. Для этого понадобятся следующие устройства и материалы:

Вентилятор. Для бани подходят термостойкие, влагоустойчивые вентиляторы с возможностью регулирования частоты оборотов. По способу установки они бывают канальными или радиальными. Канальные ставят непосредственно в воздуховоде, а радиальные – на его выходе.
Вентиляционный короб. Может быть твердым – из пластика или оцинкованной стали. Или же гибким, выполненным в виде гофрированной трубы на металлическом каркасе.
Вентиляционные решетки. Материал изготовления — по вашему предпочтению.

Вентиляционную систему монтируют по следующему плану:

Согласно выбранной схеме, в стенах выполняют отверстия (сверху и снизу). Желательно, чтобы они были запланированы на этапе постройки бани.
В отверстия устанавливают вентиляционные короба.
Монтируют (в короб или снаружи отверстия) вентилятор – вытяжной или приточный.
Подключают вентилятор к сети электроэнергии. Схема подключения будет зависеть от желаемого способа включения вентилятора. Включаться вентилятор может следующими способами: одновременно с освещением, при нажатии на отдельный выключатель, через датчик движения. Выключение может осуществляться тоже по-разному. К примеру, либо при отключении света, либо через запланированное время (при использовании таймера).
На вентиляционные отверстия ставят вентиляционные решетки.

Вот пример монтажа вентилятора:

Грамотный монтаж принудительной вентиляции поможет вам организовать активный воздухообмен в помещениях бани. Как следствие, вы избавитесь от неприятных запахов в моечных и санузлах, обеспечите «легкое дыхание» в парилке, защитите себя от поражения угарным газом.

Основные схемы устройства вентиляции в бане

Любая схема вентиляции бани разрабатывается с одной целью – поддержание температуры, влажности и свежести воздуха в парной. Помещения бани, а особенно парилка, подвергаются воздействию воды и пара, поэтому нуждаются в периодическом проветривании и просушке. Но проветривание и просушка будут неэффективны, если не организована в бане правильная вентиляция. Правильная и постоянная вентиляция парной бани значительно снижает последствия того, что древесина впитывает влагу.

Основная задача вентиляции бани – поддержание температуры, влажности и свежести воздуха в парной

Вентиляция пола в бане

Воздухообмену в банных помещениях способствует устройство вентилируемого пола.

Деревянный пол при постоянном контакте с водой теряет годность через 5 лет. Требования, необходимые для осуществления вентиляции через пол:

для создания потока сделать небольшие отдушины в фундаменте бани;
настилать пол, оставляя между досками щели до 1 см;
заложить приточные отверстия в параллельных стенах (не забывая защитить их решётками от грызунов);
чтобы печь работала дополнительной вытяжкой, укладывать чистовой пол выше уровня поддувала;
после использования бани оставлять двери открытыми до тех пор, пока пол в помещении не высохнет.

Схема обустройства вентиляционной системы в сауне

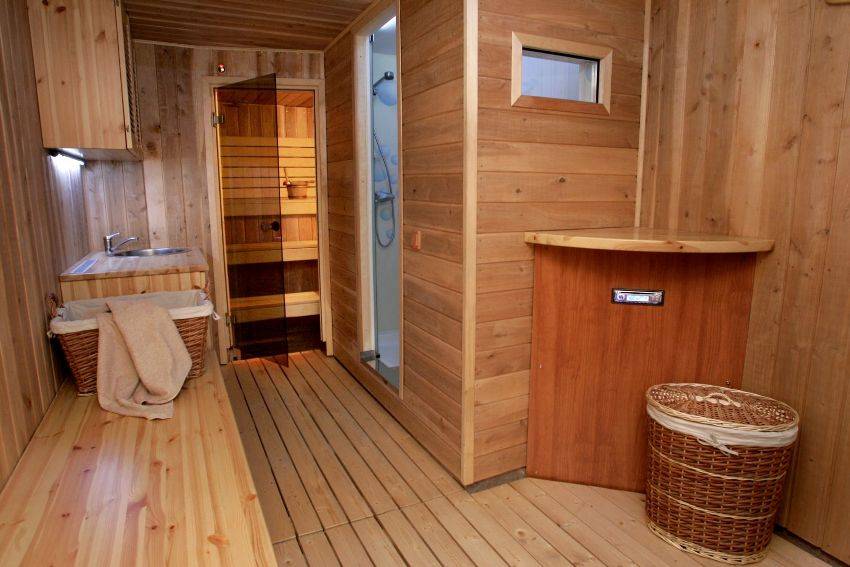

Вентиляция в предбаннике бани

Своими руками, при наличии фото и видео инструкций, вентиляцию в комнате отдыха бани и в предбаннике сделать проще всего, так как в них нет прямого контакта с водой. Используется естественный или комбинированный тип вентиляции, когда свежий воздух поступает по приточному каналу и выводится при помощи вентилятора через вытяжной канал парилки, тамбура или санузла. Также возможна установка проветривателей, для чего понадобится прямой вывод на улицу и подключение электропитания.

В предбаннике можно обустроить естественный или комбинированный тип вентиляции

Вентиляция в моечной бани

Для воздухообмена в моечной чаще делают систему принудительной вентиляции, которая приводится в действие электромотором. Воздушные потоки выводят в сторону тамбура. Приточный и вытяжной канал делают одного сечения, вход первого устанавливают выше уровня грунта (на 2 м), а вывод второго – выше кровли.

Вентиляция в парилке бани

Требования к микроклимату помещения парной особые. Оно должно быстро прогреваться, в нём должен поддерживаться оптимальный уровень влажности и отсутствовать сквозняки. Поэтому для парилки актуальны корректное положение и размеры приточных и вытяжных каналов, которые закладываются при строительстве. Для регулирования притока и оттока воздуха достаточно задвижек в отдушинах, но при большом объёме помещения могут понадобиться нагнетающий или вытяжной вентилятор.

Схема обустройства вентиляции в парной

Изложенные выше общие принципы проектирования вентиляции в бане, видео и фото, приложенные к инструкциям из сетевых или других ресурсов, должны помочь желающим построить баню своими руками довести это желание до конкретного воплощения.
