Изготовление ветрогенератора своими руками

Как производится расчет генератора?

Основная формула расчета ЭДС генератора выглядит следующим образом:

E = V × B × L, где

E — ЭДС.

V — Линейная скорость движения магнитов (М/с).

B — Магнитная индукция магнитов (Тл).

L — Активная длина проводника (м)

Используя формулу можно получить значение ЭДС генератора для определенной скорости движения (вращения) ротора. Некоторую сложность представляет собой определение величины магнитной индукции. Точного значения найти вряд ли удастся, поэтому обычно принимают значение, равное 0,8 Тл. Или, как вариант, измеряют величину зазора между магнитами и катушками статора. Считается, что зазор размером в толщину магнита обеспечивает магнитную индукцию в 1 Тл. Если зазор увеличивается, то величина индукции падает.

Активная длина проводника — это длина провода обмоток, накрытая магнитами. То есть, та часть обмоток, которая попадает в магнитное поле. Поэтому изготовление слишком больших катушек нецелесообразно, их размер должен максимально коррелировать с величинами магнитов. Для круглых магнитов на немагнитном основании активная длина принимается равной диаметру магнита, а при использовании железного статора активная длина принимается равной ширине статора, так как он весь становится сплошным магнитом.

Исходя из приведенной формулы можно сделать вывод — при прочих равных условиях можно увеличить ЭДС, изготавливая дисковые генераторы с большим диаметром диска. Линейная скорость магнитов увеличится, и устройство даже на низких скоростях будет вырабатывать неплохое напряжение. Однако, генератор с высоким напряжением — не самоцель, устройство должно вырабатывать именно то количество тока, какое подойдет для качественной зарядки аккумуляторов.

Нерационально создавать ветряк, если большая часть выработанного тока будет сбрасываться на балластную нагрузку. Кроме того, необходимо заранее выяснить преобладающую скорость ветра в регионе и вычислить оптимальную скорость вращения крыльчатки. В противном случае можно получить генератор, дающий слишком высокое напряжение, чреватое закипанием аккумуляторов.

Конструкция и принцип работы ветротурбин

Ветровые генераторы представляют собой спецустройства, которые трансформируют кинетическую энергию ветра в электрическую. Это независимые источники электроэнергии, которые отлично подходят для установки в частных жилых домах, на небольших и средних фермерских хозяйствах, производственных базах.

Конструкция стандартной мини-электростанции для бытового использования включает такие функциональные элементы:

1. Лопасти аэродинамической формы для улавливания ветра.
2. Генератор для продуцирования переменного тока.
3. Контроллер для автоматического управления ветряной станцией. Позволяет регулировать подзарядку аккумуляторов, распределяет потоки энергии между устройствами.
4. Накопитель. Специальные аккумуляторные батареи для накопления сгенерированного электричества.
5. Инвертор для приведения параметров вырабатываемой энергии к сетевым стандартам.
6. Мачта, приподнимающая лопасти на определённую высоту над уровнем земли.

Мачты бывают разными: свободностоящие без растяжек, жёстко зафиксированные и поворотные на растяжках. Последние могут опускаться и подниматься для обслуживания, а также проведения ремонтно-восстановительных работ.

Под воздействием ветра лопасти, насаженные на генераторный вал, начинают вращаться, способствуя запуску ротора. В результате происходит преобразование кинетической энергии воздушных потоков в механическую, а потом и в электрическую энергию. Так выглядит сильно упрощённая схема работы ветряка

В действительности энергия от ветряной электростанции напрямую к потребителю не поступает. В системе обязательно должны быть подключены специальные приборы для преобразования электротока.

В цепи после генератора размещается контроллер. Он конвертирует переменный ток в постоянный. В таком виде электричество аккумулируется и сохраняется в батареях, а потом от них через инвертор, который трансформирует постоянный ток в переменный, энергия подаётся в частную электросеть.

Такая схема даёт возможность сгладить нестабильность напряжения, а также накапливать энергию в периоды полного отсутствия потребления. А это, в свою очередь, позволяет задействовать ветряные генераторы меньшей мощности, чем суммарная мощность бытовых электроприборов.

В ходе конвертации электротока по схеме переменный-постоянный-переменный происходят определённые потери энергии, которые составляют примерно 20%

Вместе с автономной ветряной станцией можно устанавливать и солнечные модули, и топливные генераторы.

Если задействовано сразу несколько устройств для получения электричества, схему дополняют ещё одним элементом – автоматическим выключателем (ABP). Он необходим, чтобы при отключении одного источника альтернативной энергии запускался другой – резервный.

В составе современных ветряных станций используются различные конструкции роторов – вращающихся частей. Они имеют свои преимущества и недостатки, разную эффективность и функциональные возможности. В настоящее время существует много разработок автономных систем, способных взаимодействовать с ветрами разной скорости и силы.

Общий принцип работы

Основным рабочим органом ветрогенератора являются лопасти, которые и вращает ветер. В зависимости от расположения оси вращения ветрогенераторы делятся на горизонтальные и вертикальные:

Горизонтальные ветрогенераторы наиболее широко распространены. Их лопасти имеют конструкцию, аналогичную пропеллеру самолета: в первом приближении это — наклонные относительно плоскости вращения пластины, которые преобразуют часть нагрузки от давления ветра во вращение

Важной особенностью горизонтального ветрогенератора является необходимость обеспечения поворота лопастного узла сообразно направлению ветра, так как максимальная эффективность обеспечивается при перпендикулярности направления ветра к плоскости вращения.
Лопасти вертикального ветрогенератора имеют выпукло-вогнутую форму. Так как обтекаемость выпуклой стороны больше, чем вогнутой, такой ветрогенератор вращается всегда в одном направлении независимо от направления ветра, что делает ненужным поворотный механизм в отличие от горизонтальных ветряков

Вместе с тем, за счет того, что в любой момент времени полезную работу выполняет только часть лопастей, а остальные только противодействуют вращению, КПД вертикального ветряка значительно ниже, чем горизонтального: если для трехлопастного горизонтального ветрогенератора этот показатель доходит до 45%, то у вертикального не превысит 25%.

Поскольку средняя скорость ветров в России невелика, даже большой ветряк большую часть времени будет вращаться достаточно медленно. Для обеспечения достаточной мощности электропитания от должен соединяться с генератором через повышающий редуктор, ременной или шестеренчатый. В горизонтальном ветряке блок лопасти-редуктор-генератор устанавливается на поворотной головке, которая дает им возможность следовать за направлением ветра

Важно учесть, что поворотная головка должна иметь ограничитель, не дающий ей сделать полный оборот, так как иначе проводка от генератора будет оборвана (вариант с использованием контактных шайб, позволяющих головке свободно вращаться, более сложен). Для обеспечения поворота ветрогенератор дополняется направленным вдоль оси вращения рабочим флюгером

Наиболее распространенный материал для лопастей — это ПВХ-трубы большого диаметра, разрезаемые вдоль. По краю к ним приклепываются металлические пластины, приваренные к ступице лопастного узла. Чертежи такого рода лопастей наиболее широко распространены в Интернете.

На видео рассказывается про ветрогенератор, изготовленный своими руками

Ветроэлектрическая установка роторного типа

Разберёмся, как смастерить своими руками простой ветряк с вертикальной осью вращения роторного типа.

Такая модель вполне может обеспечить потребности в электроэнергии садового домика, разнообразных хозяйственных построек, а также подсветить в темное время суток придомовую территорию и садовые дорожки.

Лопасти этой установки роторного типа с вертикальной осью вращения явно выполнены из элементов, вырезанных из металлической бочки

Наша цель – изготовление ветряка, предельная мощность которого составит 1,5 кВт. Для этого нам понадобятся следующие элементы и материалы:

• автомобильный генератор на 12 V;
• гелиевый или кислотный аккумулятор на 12 V;
• полугерметичный выключатель разновидности «кнопка» на 12 V;
• преобразователь 700 W – 1500 W и 12V – 220V;
• ведро, кастрюля большого объёма или другая вместительная ёмкость из нержавеющей стали или из алюминия;
• автомобильное реле контрольной лампы заряда или зарядки аккумулятора;
• автомобильный вольтметр (можно любой);
• болты с гайками и шайбами;
• провода сечением 4 квадратных мм и 2,5 квадратных мм;
• два хомута для закрепления генератора на мачте.

В процессе выполнения работ нам будут нужны болгарка или ножницы по металлу, строительный карандаш или маркер, рулетка, кусачки, сверло, дрель, ключи и отвертка.

Стартовый этап изготовления установки

Изготовление самодельного ветряка начинаем с того, что возьмем большую металлическую ёмкость цилиндрической формы. Обычно для этой цели используют старую выварку, ведро или кастрюлю. Именно она будет основой для нашего будущего ВЭУ.

С помощью рулетки и строительного карандаша (маркера) нанесем разметку: поделим нашу ёмкость на четыре одинаковые части.

Выполняя разрезы в соответствии с теми указаниями, которые содержатся в тексте, ни в коем случае не прорезайте металл до конца

Металл придется резать. Для этого можно использовать болгарку. Её не применяют для разрезания ёмкости из оцинкованной стали или окрашенной жести, потому что металл такого вида обязательно перегреется.

Для таких случаев лучше использовать ножницы. Вырезаем лопасти, но не прорезаем их до самого конца.

Теперь, одновременно с продолжением работ над ёмкостью, мы будем переделывать шкив генератора.

В днище бывшей кастрюли и в шкиве нужно наметить и просверлить отверстия для болтов. К работам на этой стадии нужно отнестись максимально внимательно: все отверстия должны располагаться симметрично, чтобы в ходе вращения установки не возникло дисбаланса.

Так выглядят лопасти ещё одной конструкции с вертикальной осью вращения. Каждая лопасть изготавливается отдельно, а потом монтируется в общее устройство

Отгибаем лопасти так, чтобы они не слишком торчали. Когда мы выполняем эту часть работы, обязательно учитываем, в какую сторону будет вращаться генератор.

Обычно направление его вращения ориентировано по ходу часовой стрелке. Угол изгиба лопастей влияет на площадь воздействия воздушных потоков и на скорость вращения пропеллера.

Теперь нужно закрепить на шкиве ведро с подготовленными к работе лопастями. Устанавливаем генератор на мачту, зафиксировав его при этом хомутами. Осталось присоединить провода и собрать цепь.

Подготовьтесь записать схему соединения, цвета проводов и маркировку контактов. Позже она вам непременно пригодится. Фиксируем провода на мачте устройства.

Этот рисунок содержит подробные рекомендации по сборке общей конструкции и общий вид устройства уже в собранном и готовом к эксплуатации виде

Для подсоединения аккумулятора нужно применить провода сечением 4 мм². Достаточно взять отрезок протяженностью 1 метр. Этого хватит.

А для того чтобы подключить к сети нагрузку, в состав которой входят, например, осветительные и электрические приборы, достаточно проводов с сечением 2,5 мм². Устанавливаем инвертер (преобразователь). Для этого тоже будет нужен провод 4 мм².

Преимущества и недостатки роторной модели ветряка

Если вы сделали всё аккуратно и последовательно, то этот ветрогенератор будет успешно работать. При этом никаких проблем в ходе его эксплуатации не возникнет.

Если использовать преобразователь 1000 W и аккумулятор 75А, это установка обеспечит электричеством и приборы видеонаблюдения, и охранную сигнализацию и даже уличное освещение.

Достоинства этой модели таковы:

• экономична;
• элементы легко можно поменять на новые или отремонтировать;
• особые условия для функционирования не нужны;
• надежная в эксплуатации;
• обеспечивает полный акустический комфорт.

Недостатки тоже имеются, но их не так уж много: производительность у этого устройства не слишком высока, и у него имеется значительная зависимость от внезапных порывов ветра. Воздушные потоки могут попросту сорвать импровизированный пропеллер.

Как сделать ветряной генератор своими руками

Покупка заводского ветрогенератора не всегда лучшее решение. Главное препятствие — высокая стоимость промышленных ветряков. Такое оборудование можно ставить не на всякий участок ‑ для установки мачты требуется специальное разрешение, да и опасно оставлять оборудование на необжитом месте. Альтернативный вариант ‑ сделать ветрогенератор для частного дома своими руками. Во многих случаях это приемлемо, учитывая минимальные затраты и возможность творчески проявить себя.

Роторный ветрогенератор — относительно простое преобразовательное устройство. Его будет недостаточно для полного обеспечения электроэнергией особняка, но на небольшой дачный домик самодельного ветряка вполне хватит. Он сможет осветить домик, хозяйственные постройки, дорожки на участке и т. д.

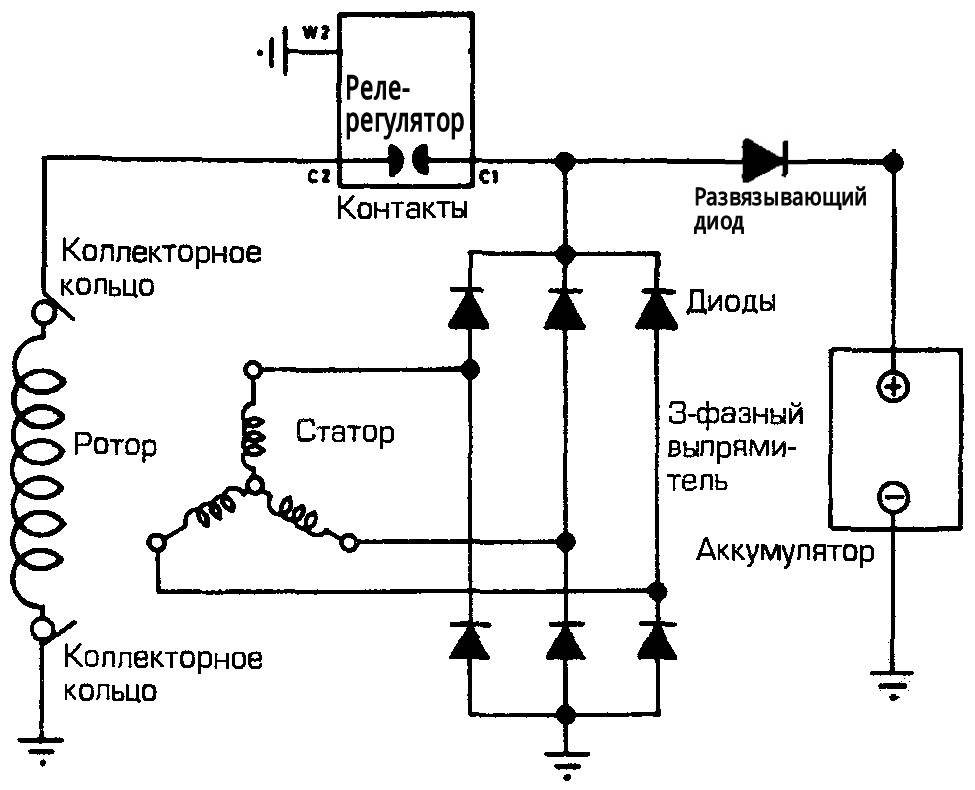

Самовозбуждение автомобильного генератора

Чтобы генератор самовозбуждался без аккумулятора в ротор нужно поставить пару маленьких магнитиков. Если катушку возбуждения запитать от аккумулятора, то она постоянно и не зависимо от того вырабатывает энергию или нет ветрогенератор, будет потреблять свои 3 ампера и заряжать аккумулятор. Чтобы этого не происходило нужно поставить блокирующий диод, чтобы ток шол только в акб, а обратно не уходил.

Катушку возбуждения можно запитать от самого генератора, минус на от корпуса, а плюс от плюсового болтика. А в зубы ротора нужно поставить пару маленьких магнитиков для самовозбуждения. Для этого можно просверлить сверлом дырочки и на клей посадить маленькие неодимовые магнитики. Если нет неодимовых магнитов то можно вставить обычные ферритовые от динамиков, если маленькие, то просверлится и вставить, или проложить между когтей и залить эпоксидной смолой.

Так-же можно использовать так-называемую таблетку, то-есть реле-регулятор как в автомобиле, который будет отключать возбуждение если напряжение АКБ достигло14.2 вольта, чтобы не перезарядить. Ниже на рисунке схема самовозбуждения генератора. Вообще генератор сам возбуждается так-как ротор имеет остаточную намагниченность, но это происходит на высоких оборотах, лучше для надёжности добавить магниты. В схему включен реле-регулятор, но его можно исключить. Развязывающий диод нужен чтобы аккумулятор не разряжался так-как без диода ток будет течь в обмотку возбуждения (ротор).

Так-как ветрогенератор будет очень маленький с винтом диаметром всего 1 метр, то никакие защиты от сильного ветра не нужны и с ним ничего не случится если будет крепкая мачта и крепкий винт.

Есть генераторы на 28 вольт, но если их использовать для зарядки 12 вольт АКБ, то оборотов нужно в два раза меньше, около 600 об/м. Но так-как напряжение будет не 28 вольт, а 14, то катушка возбуждения будет давать только половину мощности и напряжение генератора будет меньше, по-этому ничего не получится из этого. Можно конечно попробовать в генератор, статор которого намотан на 28 вольт, поставить ротор на 12 вольт, тогда должно быть получше и зарядка начнётся раньше, но тогда нужны два одинаковых генератора чтобы заменить ротор, или искать отдельно ротор или статор.

Делаем генератор для ветряка

Для того чтобы собрать ветряную электростанцию, нам потребуется генератор, причем с самостоятельным возбуждением. Иными словами, в его конструкции должны присутствовать магниты, наводящие электроэнергию в обмотках. Именно так устроены некоторые электродвигатели, например, в шуруповертах. Но сделать приличный ветрогенератор из шуруповерта не получится – мощность будет просто смешной, хватит максимум на работу небольшой светодиодной лампы.

Сделать ветряную электростанцию из автогенератора тоже не получится – здесь используется обмотка возбуждения, питающаяся от аккумулятора, поэтому он нам не подходит. Из вентилятора бытового у нас получится сделать разве что пугач для птиц, атакующих огород. Поэтому нужно поискать нормальный самовозбуждающийся генератор подходящей мощности. А еще лучше потратиться и приобрести покупную модель.

Генератор действительно выгоднее купить, чем сделать – КПД заводского образца будет более высоким, нежели у самоделки.

Давайте посмотрим, как сделать генератор для нашего ветряка своими руками.

Его максимальная мощность составляет 3-3,5 кВт. Для этого нам понадобятся:

• Статор – он изготавливается из двух кусков листового металла, раскроенных в форме окружностей диаметром 500 мм. На каждую окружность по краю (немного отступив от края) наклеиваются 12 неодимовых магнитов диаметром 50 мм. Их полюса должны чередоваться. Аналогичным образом готовим вторую окружность, но только полюса здесь должны располагаться со сдвигом;
• Ротор – он представляет собой конструкцию из 9 катушек, намотанных медным проводом диаметром 3 мм в лаковой изоляции. В каждой катушке делаем по 70 витков, хотя в некоторых источниках рекомендуется делать по 90 витков. Для размещения катушек необходимо сделать основу из немагнитного материала;
• Ось – ее необходимо сделать точно по центру ротора. Причем биений быть не должно, конструкцию нужно тщательно отцентровать, иначе ее быстро разобьет ветром.

Размещаем статоры и ротор – сам ротор вращается между статорами. Между этими элементами выдерживается расстояние 2 мм. Все обмотки мы соединяем по нижеприведенной схеме, чтобы у нас получился однофазный источник переменного тока.

Переделываем атомобильный генератор

Для изготовления генератора ветряка подойдёт генератор от любого автомобиля. Их конструкции схожи между собой, а переделка сводится к перемотке провода статора и изготовлению ротора на неодимовых магнитах. В полюсах ротора высверливаются отверстия для фиксации магнитов. Устанавливают их, чередуя полюса. Ротор оборачивают бумагой, а пустоты между магнитами заливают эпоксидной смолой.

Автомобильный генератор

Таким же способом можно переделать двигатель от старой стиральной машины. Только магниты в этом случае во избежание залипания наклеивают под углом.

Новую обмотку перематывают по катушке на зуб статора. Можно сделать всыпную обмотку, это как кому удобно. Чем больше количество витков, тем эффективнее получится генератор. Мотают катушки в одном направлении по трёхфазной схеме.

Готовый генератор стоит опробовать и измерить данные. Если при 300 оборотах генератор выдаёт порядка 30 вольт, это хороший результат.

Генератор для ветряка из автомобильного генератора

Ветровое колесо

Лопасти, пожалуй, самая важная часть ветрогенератора. От конструкции будет зависеть работа остальных узлов устройства. Изготавливают их из разных материалов. Даже из пластиковой канализационной трубы. Лопасти из трубы просты в изготовлении, стоят дёшево и не подвержены воздействию влаги. Порядок изготовления ветроколеса следующий:

1. Необходимо рассчитать длину лопасти. Диаметр трубы должен быть равен 1/5 от общего метража. К примеру, если лопасть будет метровая, то подойдёт труба диаметром 20 см.
2. Разрезаем трубу лобзиком вдоль на 4 части.
3. Из одной части изготавливаем крыло, которое послужит шаблоном для вырезания последующих лопастников.
4. Заусенца на краях сглаживаем абразивом.
5. Лопасти фиксируют к алюминиевому диску с приваренными полосами для крепления.
6. Далее к этому диску прикручивается генератор.

Лопасти для ветрового колеса

После сборки ветроколесо нуждается в балансировке. Его закрепляют на штативе горизонтально. Операцию проводят в закрытом от ветра помещении. В случае правильно проведённой балансировки колесо не должно двигаться. Если же лопасти вращаются сами, то их требуется подточить до придания равновесия всей конструкции.

Только после успешного завершения данной процедуры следует перейти к проверке точности вращения лопастей, они должны крутиться в одной плоскости без перекоса. Допускается погрешность в 2 мм.

Схема сборки генератора

Определения и формулировка задач

В данном проекте переменный ток получают за счет индукции. Она образуется при перемещении проводника в силовых линиях магнитного поля. Это движение обеспечивают с помощью ротора, который приводится в действие силой ветра.

Схема электроснабжения

Этот рисунок поясняет состав типичной установки. На большой высоте увеличивается сила ветра, поэтому генератор переменного тока на постоянных магнитах закрепляют на соответствующей прочной опоре. Для лучшей устойчивости его закрепляют растяжками. Основную опору можно сделать с креплением к закладной в бетонном фундаменте.

Следует продумать механизм обслуживания рабочих агрегатов в процессе эксплуатации. В крупных установках закрепляют лестницы на опорах для доступа персонала. Сравнительно меньшие конструкции бытовой категории делают разборными. Иногда применяют вращающийся опорный узел, чтобы при необходимости переместить стойку в горизонтальное положение.

Блок ветряка закрепляют на подшипнике, чтобы обеспечить беспрепятственное вращение на 360 градусов. Для автоматического разворота в нужном направлении устанавливают вертикально хвостовую пластину, как в обычном флюгере. Ураганные ветра способны раскрутить ротор слишком быстро. Чтобы исключить повреждения в таких ситуациях, применяют специальный тормоз. Особо крупные конструкции оснащают поворотными лопастями.

Защита от сильного ветра с механизмом складывания и возвратной пружиной

Ветровой магнитный генератор не отличается постоянством параметров. По этой причине необходимо устройство накопления электроэнергии. Полученный переменный ток выпрямляют. Далее в цепь устанавливают прибор для оперативного контроля (амперметр). Следующий блок, контроллер, обеспечивает правильную зарядку подсоединенного аккумулятора.

Накопленную энергию можно использовать непосредственно для питания ламп. Другие потребители подключаются через преобразователь (инвертор), образующий на выходе переменное напряжение с необходимыми параметрами.

Обслуживание

Конечно, воздушный генератор, как и любое другое оборудование, требует внимания, периодических ревизий и, естественно, иногда ремонта. Основное, что необходимо постоянно проверять, чистить и промазывать специальной графитовой смазкой — это щетки генератора, т.к. они имеют обыкновение стираться в процессе эксплуатации.

При малейшем подозрении на разбалансировку, вибрацию, ослабление винтовых креплений и соединений генератор необходимо опустить на землю и отрегулировать или отремонтировать.

Примерно раз в 2–3 года необходимо красить устройство. И лучше, если краска будет специальной, т.е. антикоррозийной. Также необходима и регулярная проверка натяжения и крепления удерживающих тросов.

Монтаж установки, которая превратит ветер в энергию

Чтобы установить собранную конструкцию на длинной мачте (а она будет довольно тяжёлой), нужно сделать следующее:

1. В земле бетонируется надёжное основание.
2. Во время заливки, в него вливают шпильки для крепления мощного шарнира (легко делается своими руками).
3. После полного затвердевания, шарнир одевается на шпильки и закрепляется гайками.
4. Мачта крепится к подвижной половине шарнира.
5. В верхней части мачты при помощи фланца (приваривается), крепятся три — четыре растяжки. Понадобится стальной трос.
6. За один из тросов мачта на шарнире поднимается (можно тянуть автомобилем).
7. Растяжки фиксируют строго вертикальное положение мачты.

Ветряк из тракторного генератора

Защита ветрогенератора от бури

Речь идет о защите устройства от ураганов и сильных порывов ветра. На практике она реализуется двумя способами:

1. Ограничением оборотов ветроколеса с помощью электромагнитного тормоза.
2. Уводом плоскости вращения винта от прямого воздействия ветрового потока.

Первый способ основан на подключении балластной электрической нагрузки к ветрогенератору. О нем мы уже рассказывали в одной из предыдущих статей.

Второй способ предполагает установку складывающегося хвоста, позволяющего при номинальной силе ветра направлять винт навстречу ветровому потоку, а во время бури, наоборот – уводить винт из-под ветра.

Защита складыванием хвоста происходит по следующей схеме.

1. В безветренную погоду хвост расположен немного под наклоном (вниз и в сторону).
2. При номинальной скорости ветра хвост выпрямляется, а винт становится параллельно воздушному потоку.
3. Когда скорость ветра превышает номинальные значения (например, 10 м/с), давление ветра на винт становится больше, чем сила, создаваемая весом хвоста. В этот момент хвост начинает складываться, а винт уходит из-под ветра.
4. Когда скорость ветра достигает критических значений, плоскость вращения винта становится перпендикулярно потоку ветра.

Когда ветер ослабевает, хвост под собственной тяжестью возвращается в исходное положение и поворачивает винт навстречу ветру. Для того чтобы хвост смог вернуться в исходное положение без дополнительных пружин, используется поворотный механизм с наклонным шкворнем (шарниром), который устанавливается на оси поворота хвоста.

Ось поворота хвоста установлена под наклоном: на 20° относительно вертикальной оси и на 45° относительно оси горизонтальной.

Для того чтобы механизм мог выполнять свою основную функцию, ось мачты должна находиться на определенном расстоянии от оси вращения турбины (оптимально – 10 см).

Чтобы при резких порывах ветра хвост не сложился и не попал под винт, с обеих сторон механизма необходимо приварить ограничители.

Рассчитать размеры хвоста и их зависимость от других параметров ВЭУ вам поможет таблица Excel с уже готовыми формулами. В ней желтым цветом обозначена область переменных значений.

Оптимальная площадь хвостового оперения составляет 15%…20% от площади ветроколеса.

Вашему вниманию представлен наиболее распространенный вариант механической защиты ветрогенератора. В том или ином виде он успешно используется на практике пользователями нашего портала.

При шторме тормозить винт надо его уводом из-под ветра. У меня, к примеру, при слишком сильном ветре ветряк опрокидывается винтом вверх. Не самый лучший вариант, ведь возврат в рабочее положение сопровождается заметным ударом. Но за десять лет ветряк не сломался.

Походный ветрогенератор

Иметь походный ветряк, позволяющий получить максимальный комфорт от пребывания на природе, удобно и полезно для каждого любителя путешествий. Требования к такому ветряку очевидны:

• компактность
• возможность быстрой сборки или разборки для транспортировки
• мощность, обеспечивающая электроэнергией необходимые устройства

Понадобится изготовить крыльчатку с отсоединяющимися лопастями и генератор, выдающий достаточную мощность. Оптимальный вариант — горизонтальный тип, с лопастями на винтах. Генератор лучше всего приспособить от автомобиля, он нуждается в небольшой модернизации (перемотка катушек) и установке магнитов на ротор (используются неодимовые магниты для возбуждения обмоток).

Что это и в чем преимущества использования

Ветрогенератор – это устройство, с помощью которого преобразуется кинетическая энергия ветра в электричество. Если не брать в расчет промышленные ветрогенераторы, то эти устройства необходимы там, где отсутствует бесперебойная подача электричества.

Преимущество использования ветрогенератора в том, что они не наносят вред окружающей среде, так как не имеет отходов.

Принцип работы самодельного ветрогенератора заключается в том, что при воздействии ветра на лопасти, и заставляя крутиться автомобильный генератор, вращаясь устройство вырабатывает электрический ток, который поступает через инверторное устройство к нагрузке.

Разбор ошибок конструирования

Сборка ветрогенератора в бытовых условиях собственными руками – дело, конечно же, не безошибочное. Даже в конструкциях промышленных ветряков инженерами допускаются ошибки. Но на ошибках учатся, о чём подтверждают вполне состоявшиеся бытовые конструкции.

Итак, среди ошибок при устройстве бытовых ветряных генераторов часто фигурирует такая деталь, как отсутствие в конструкции генератора модуля торможения. Стандартное исполнение таких приборов (автомобильных или тракторных) такой детали не предусматривает. Значит, генератор необходимо дорабатывать.

Однако не каждому «конструктору» хочется заниматься этим тонким делом. Многие игнорируют эту деталь, надеясь на «авось». Как результат – при сильном ветре винт раскручивается до неимоверно высоких скоростей. Подшипники генератора не выдерживают, разбивают посадочные места алюминиевых крышек. Происходит клин ротора.

Разрушенный ветрогенератор по причине недоработок в конструкции. Ошибки конструирования и монтажа подобных конструкций приводят к тяжёлым последствиям

К этой же теме относится недоработка, связанная с отсутствием ограничителя поворота флюгера. Нередко этот компонент попросту забывают установить и вспоминают только тогда, когда потоки ветра начинают раскручивать «петушка» вокруг своей оси, как юлу в передаче «Что? Где? Когда?». Результат плачевный.

Другая примечательная ошибка сборки – неправильный расчёт точки центра тяжести на основании флюгера. В этом случае устройство какое-то время может функционировать нормально. Но со временем образуется перекос на подшипниковом узле, свобода вращения ограничивается, эффективность конструкции по отдаче энергии резко снижается.

Нередко током, полученным от генератора, пытаются напрямую питать аккумуляторную батарею. Совсем скоро начинают удивляться – почему аккумулятор не держит заряд или обнаруживают пробой 2-3 банок.

Это банальная и естественная ошибка, так как в любом случае заряд АКБ должен проходить в условиях определённых токов и напряжений. Здесь нужен контроль этого процесса.

Мощные модели

Самостоятельное изготовление мощных моделей ветрогенераторов требует больших усилий и теоретической подготовки. Прежде всего, требуется создание мощного генератора, требующего расчетов, правильной сборки, использования качественных материалов. Кроме того, надо сделать ротор, действующий при слабых ветрах, но способный создавать достаточное усилие для генератора. Также потребуются соответствующие устройства обработки электротока, каркас, мачта и прочие элементы конструкции и электроники.

Ветрогенератор мощностью более 1 киловатта

Ветряки подобной мощности имеются в продаже. Покупка установки позволяет получить готовое устройство с заранее известными параметрами, изготовленное из соответствующих материалов. Цены на такое оборудование начинаются от 30000 руб, что доступно не каждому пользователю.

Кроме того, потребуется сопутствующая электроника, аккумуляторы и прочая аппаратура, что увеличит расходы примерно вдвое. Дороговизна установок является основной причиной распространения моделей ветряков, сделанных своими руками.

Вертикальный ветряк своими руками (5 квт)

Существует несколько вариантов изготовления устройство такой мощности:

• роторная конструкция
• цепочка парусных крыльчаток, установленных последовательно
• использование аксиального генератора на неодимовых магнитах

Выбор наиболее удобного варианта зависит от степени подготовки и технической базы пользователя.  Рекомендуются вертикальные конструкции, независимые от направления ветра и не нуждающиеся в установке на высокие мачты.

Наиболее удачно отвечают требованиям карусельные многолопастные конструкции на основе ротора Савониуса. Существуют и промышленные установки такого класса, приобретение которых ускорит решение вопроса и позволит получить профессионально изготовленный комплекс с гарантированными параметрами.
