Шнековый насос для скважины: как работает, виды

Как лучше эксплуатировать

При покупке шнекового насоса для оборудованного источника придется принимать во внимание определенные правила эксплуатации. Благодаря следованию простым рекомендациям, домовладельцу удастся значительно продлить продолжительность эксплуатационного периода устройства

Для эксплуатации шнекового насоса в колодце желательно подбирать насос, который можно хорошо закрепить на стене шахты. Устанавливать прибор желательно на оптимальной глубине, чтобы вероятность снижения уровня воды до критического показателя была минимальной. Таким образом удастся предотвратить работу устройства всухую.

Желательно соблюдать расстояние от дна хотя бы в 1 метр, чтобы по водопроводу не перекачивалась жидкость с примесью песка. При покупке шнекового агрегата можно не переживать о надежности функционирования такой техники. Конструкция изделия и основной принцип функционирования разрабатывался специально таким образом, чтобы водозаборное отверстие размещалось над самим двигателем. Рабочий узел, благодаря подобной конструкции, может охлаждаться естественным образом. Вероятность возгорания при этом практически равна нулю.

Особенности водозабора являются определяющими в вопросе подбора функциональных характеристик оборудования. Перед выбором подходящего насоса нужно обязательно учитывать все требуемые контрольные параметры.

Область применения шнековых агрегатов

Важным моментом назовем то, что шнековый насос предназначен для перекачивания не только воды, но и пара, газа и других жидкостей. Вода, которая поднимается со скважины, служит для самых различных целей:

  1. Питьевая и решения различных бытовых задач.
  2. Наполнение резервуара, фонтана и бассейна.
  3. Для питания оросительной и капельной системы полива.
  4. Для накопления различных емкостей, к примеру, бойлеров и нагревательных котлов.

Для применения шнековых агрегатов следует учитывать все конструктивные особенности подобного устройства. Чаще всего устанавливаются шнековые насосы:

  1. Водоснабжение загородного участка. Многие дачные участки расположены на большом расстоянии от центральной сети водоснабжения.
  2. Некоторые модели характеризуются тем, что могут проводить полную или частичную очистку воды.
  3. Подача жидкости из колодцев. Конструктивные особенности определяют то, что устройство может эксплуатироваться даже при сильном засорении емкости. Устройство шнекового насоса обеспечивает требуемое давление в трубопроводе.
  4. Некоторые модели устанавливаются при проведении строительных работ для откачки грунтовых или талых вод. Примером можно назвать также перекачивание красок и других подобных веществ.

Основные эксплуатационные характеристики определяют широкое распространение шнековых агрегатов в самых различных отраслях промышленности. Шнековый насос может прослужить в течение длительного периода, однако выбор должен проводится в зависимости от эксплуатационных условий.

Виды винтовых насосов: погружные и поверхностные

Модификации:

  • погружные или глубинные – помещаются внутрь скважины на гибком тросе.
  • поверхностные скважинные – монтируются на поверхности земли и их целесообразно использовать для создания насосных станций.

Популярные модели винтовых насосов:

  1. Водолей – используется в скважинах с диаметром прохода не менее 100 мм. Выпускается в двух модификациях – НВП 0,32-32 и НВП 0,32-63. Производительность – около 0,32 x 10 -3м 3/с, напор – до 63 метров, масса – 12 и 17 кг.
  2. Беламос – выпускаются бытовые модели серий 3SPи SP. Все они имеют корпус из нержавеющей стали. Насосы серии 3SP предназначены для подачи воды из скважин с внутренним диаметром от 80 мм. Номинальный напор до 40 метров, производительность до 1,5 м³/ч, длина кабеля не менее 15 м. Насосы серии SP предназначены для индивидуального водоснабжения дач и загородных домов. Диаметр скважины не менее 4 дюймов. Производительность 1,7-1,8 м³/ч, напор 95-150 метров, длина силового кабеля 20 м.
  3. Unipump ECO VINT выпускаются 3 модификаций. Один из лучших водяных насосов для частного дома – автономного водоснабжения, полива огорода и дачного участка. Предназначен для скважин с диаметром не менее 85 мм. Напор до 90 метров, производительность до 33 л/мин, комплектуется кабелем длиной 20 метров. Подача воды осуществляется за счет вращения рабочего винта в резиновой обойме. Отсутствие ведомого винта упрощает обслуживание насоса и повышает его надежность и долговечность.
  4. Sprut ZGD предназначен для перекачки сравнительно чистой воды. Корпус насоса выполнен из чугуна, Шнек и ведущий вал из нержавеющей стали. Торцевые уплотнения из керамографита, мощность двигателя 750 Вт, производительность – 3,6 м³/ч. В комплекте с гидроаккумулятором ZGD используется в качестве надежной насосной станции для бесперебойного снабжения водой потребителей.

Преимущества погружных шнековых насосов:

  • простая и удобная конструкция, позволяющая легко производить обслуживание и ремонт;
  • возможность проведения ремонта в полевых условиях, без использования специального инструмента и оснастки;
  • использование стандартизированных самозажимных муфт, которые позволяют легко производить демонтаж и монтаж сальников и торцевых уплотнений;
  • обекаемый корпус позволяет поворачивать всасывающий патрубок на 90°;
  • использование электрических двигателей, не создающих вибраций, что значительно уменьшает генерацию акустических волн и понижает шум от работы насоса;
  • использование передовых технологий обработки, которые позволяют снизить себестоимость деталей насоса без потери потребительских свойств;
  • возможность перекачивать воду с различными загрязнениями (песок, грязь, взвеси) без ухудшения рабочих характеристик, например погружной грязевой насос для скважин;
  • высокая надежность и долговечность.

Типы оборудования

Обращать внимание стоит прежде всего на технические характеристики, качество и фирму-изготовителя. В этом разделе вы ознакомитесь с особенностями разных механизмов для поднятия воды

В этом разделе вы ознакомитесь с особенностями разных механизмов для поднятия воды.

Центробежный

У такого аппарата имеются 2 составляющих – гидравлическое устройство и электрический двигатель.

Рабочие колёса вращаются и благодаря этому в трубе создаётся разность давлений, которая заставляет воду подниматься с достаточной силой. Центробежный насос имеет преимущество в высокой производительности, хорошей силе тяги и универсальности в использовании.

Шнековый

Если вы преследуете эту цель и думаете о покупке такого оборудования, то нужно знать одну важную деталь.

Для бесперебойной подачи жидкости нужно выбирать устройство с диаметром примерно на 1 сантиметр меньше диаметра обсадной трубы. Иначе насос будет засоряться различными примесями.

Винтовой

Конструкция аппарата состоит из рабочего колеса с множеством лопастей, что размещается в корпусе цилиндрической формы.

Благодаря круговому вращению лопастей и осуществляется подача воды. Из недостатков этого вида стоит отметить сложность работы при использовании жидкости с примесями.

Другие модели

Ручной агрегат может быть предназначен лишь для ограниченной глубины добычи воды. Его можно использовать, если вода залегает не глубже 25 метров от поверхности.

Штанговый насос обычно обладает большими габаритами и очень редко используются в бытовой технике. Их часто можно увидеть в местах добычи нефти. Конструкция такого агрегата достаточно проста, но с функцией добычи жидкости из глубины он отлично справляется.

Грязевой погружной аппарат используют для всевозможных жидкостей разной степени вязкости. Это не лучший выбор для закачки воды, но если нужно откачать воду с множеством примесей грязи и глины, то он подойдёт как нельзя лучше.

Устройство глубинного насоса для скважины – особенности конструкции агрегата

Конструкция бытовых глубинных насосов может быть разной. Все зависит от типа мотора, принципа действия и параметров агрегатов. Каждый погружной глубинный насос состоит из двух основных частей – встроенного или наружного мотора, и насосного многоступенчатого узла.

Встроенный мотор, как правило, размещен в нижней части насоса – это защищает двигатель от контакта с водой. Над двигателем находится приводной вал агрегата, колесные направляющие и специальные отводы в форме лопастей.
В зависимости от типа скважинного глубинного насоса, он может оборудоваться дополнительными запчастями. В устройство вибрационного насоса, помимо мотора и вала, также входит специальный стакан и вибратор, создающий необходимое для работы высокое давление. Сам вибратор состоит из якоря, регулирующих шайб и резинового амортизатора. Последний во время работы насоса сжимается, создавая, тем самым, необходимые для забора воды условия. Все элементы вибрационного насоса расположены в прочном корпусе.

Еще один тип глубинных водяных насосов – центробежные агрегаты, немного сложнее по своей конструкции, и более долговечные при эксплуатации. Именно из-за этого большинство покупателей предпочитают именно это глубинно-насосное оборудование. Основную роль в таком устройстве играет лопаточный отвод, закрепленный на двигателе агрегата. Насосы этого типа почти не перегреваются за счет того, что подшипники внутри его конструкции охлаждаются посредством контакта с откачиваемой водой. Большинство центробежных насосов снабжаются встроенной автоматикой, защищающей оборудование от работы на «сухом ходу» и перепадов напряжения в электросети дома.
Все элементы центробежного насоса расположены в прочном герметичном корпусе из нержавеющей стали.

Винтовой насос для скважины: устройство и отличительные особенности

Скважинный винтовой насос Спрут

Среди огромного ассортимента насосного оборудования, насосы винтовые для скважин занимают особую нишу. Конструктивные особенности позволяют использовать их не только для воды, но и для перекачки вязких жидкостей.

Поэтому винтовые агрегаты широко применяются: в пищевой, химической, фармацевтической, а также нефтедобывающей промышленности. Для большинства динамических насосов повышенное содержание песка в воде губительно, тогда как винтовой насос для скважины не столь привередлив, и может работать даже с грязной водой.

Принцип работы винтового насоса

Главное преимущество, которым обладают винтовые насосы для скважин – это поддержание равномерного, а не пульсирующего, как у центробежных вариантов, потока. При скромных внешних параметрах, они обеспечивают достаточно высокое давление

Это особенно важно для подземных водозаборов, когда воду приходится поднимать на поверхность с большой глубины

По общей классификации, винтовые насосы относятся к самовсасывающим объёмным насосам с многоступенчатой структурой. Конструкция скважинного винтового насоса предусматривает один вертикальный вал, что позволяет создавать оборудование с минимальными поперечными размерами.

Такая конфигурация и предопределяет его использование для установки в скважинах, и даже абиссинских колодцах.

Насос винтовой для скважины: внутреннее устройство

Ротор насоса представляет собой однозаходный стальной винт (шнек) с широким шагом резьбы и круглым сечением. Статорный винт имеет аналогичное сечение, но шаг резьбы у него вдвое больше, и он имеет обрезиненную поверхность.

Вращаясь в полости статора, ротор забирает воду от всасывающего патрубка, и, перемещая по спирали, подаёт её к патрубку отводящему.

Насосы для скважин винтовые производятся в двух вариантах. Это погружные насосы, и агрегаты с трансмиссионным валом.

Погружные насосы моноблочные, у них двигатель расположен внутри корпуса. Насосы с трансмиссионным валом более мощные, и способны, при подаче 1200 м3/час, поднять воду с глубины 125 метров.

Двигатель этих агрегатов находится на поверхности, над устьем водозабора, и соединяется с насосным узлом промежуточным трансмиссионным валом. Насосная часть имеет несколько, соединённых между собой шпильками, чугунных секций.

В каждой из них находится свой вал и центробежное рабочее колесо. Объединяет секции защитная сетка, через которую и поступает вода.

Насос винтовой скважинный: вариант для артезианских водозаборов

Такая конструкция позволяет при необходимости изменять количество ступеней насоса, регулируя тем самым его напор. С напорным трубопроводом, насосный узел соединяется через фланец, расположенный на корпусе верхней секции.

Трансмиссионный вал располагается во внутренней полости защитных труб, заполненных маслом. Собирают их тоже по секциям, постепенно наращивая в процессе опускания в скважину.

Погружные насосы отличаются тем, что их валы жёстко соединены с валами двигателей, поэтому необходимость в установке длинного трансмиссионного вала отпадает. Соответственно, упрощается и конструкция напорного трубопровода.

Такой агрегат можно установить даже в искривлённый ствол, да и помещение над скважиной, где располагают оборудование, в этом случае, будет по площади гораздо меньше. Вообще, винтовой скважинный насос отличается наиболее длительным сроком эксплуатации. Этому способствует практические полное отсутствие вибрации – извечного врага любого оборудования.

Какой насос выбрать

Итак, вы решили приобрести насос винтовой скважинный, но не знаете, какому варианту отдать предпочтение. И вообще, что предлагают сегодня производители для бытового использования?

Принцип действия и назначение прибора

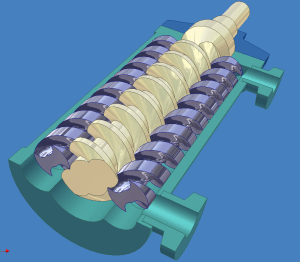

Принцип действия каждого винтового агрегата основан на перемещении жидкости вдоль винтовой оси внутри камеры. Ось образуется между поверхностью корпуса и винтовыми канавками путем вхождения винтовых выступов в смежные канавки. Благодаря такому принципу работы, внутри прибора создается замкнутое пространство, которое не позволяет жидкости перемещаться назад из прибора.

  • На пищевых фабриках – при производстве продуктов питания агрегаты применяются в качестве дозаторов;
  • В строительстве – насосы используются для подачи смесей, используемых с целью производства наливных полов и кровли;
  • На скважинах – приборы выкачивают загрязненную воду с большим количеством примесей. Винтовой скважинный насос может использоваться, как для источника с чистой водой, так и для скважины с песком;
  • В химической промышленности – винтовые насосы перекачивают большие объемы густых веществ для их дальнейшей обработки.

Высокая надежность и способность работать под высокими нагрузками делает винтовые насосы одним из наиболее прогрессивных видов насосного оборудования.

Вибрационные насосы.

Вибрационные насосы самый простой и распространенный способ подачи воды из колодцев, резервуаров и других сред с жидкостью. Принцип такого агрегата основан на поршневой колонке, однако, приводом поршня здесь служит электромагнит. Конструкция устройства следующая:

1.       Силовой элемент насоса. Представляет собой электромагнит, который состоит из П-образного сердечника. Сердечник магнита набран из пластин электротехнической стали и намотан обмоткой, с покрытием изолирующим лаком. Сердечник залит эпоксидной смолой с кварцевым песком и находится в силовой части насоса. Магнит фиксируется смолой, которая к тому же изолирует обмотки, препятствуя их соприкосновению с водой, песок же необходим для улучшения отвода тепла.

2.       Вибратор состоит из второй части магнита П-образной формы, на котором закреплен шток. С обратной стороны штока закреплен амортизатор – резиновая шайба.  От качества амортизатора зависит производительность и экономичность всего агрегата. За амортизатором находится пластиковая дистанционная муфта, опирающаяся на него, данная муфта изолирует камеру насоса, в которую набирается вода, от электрической части. Внутри муфты находится диафрагма, которая направляет и фиксирует шток.

3.       Нагнетающая камера для воды, которая в дальнейшем выдавливается из этой камеры в трубопровод по каналам 11.

4.       Всасывающая камера. Сюда поступает вода из источника.

5.       Амортизатор, который иногда бывает защищен металлическим кольцом.

6.       Шайбы. Если добавлять и уменьшать количество шайб, можно регулировать ход поршня, а соответственно и производительность.

7.       Шток. Бывают модели вибрационных насосов, в которых шток чуть длиннее и выступает во всасывающую камеру. В этой камере внутри отлиты ушки в виде направляющего кольца, по которому ходит шток. Такая конструкция несколько увеличивает производительность насоса, так как движение штока ограничено и его смещения в поперечном направлении сведены к минимуму.

8.       Обратные клапаны. В данном случае представляют собой резиновые вставки-грибки. Через обратный клапан вода поступает внутрь всасывающей камеры, но не выходит обратно, так как при сдавливании поршнем клапан закрывается

Очень важно, чтобы обратный клапан был эластичен и в хорошем состоянии, так как в противном случае или при загрязнении мусором он не будет плотно закрываться при сдавливании поршнем, и часть воды будет уходить обратно в источник.

9.       Гайка, закрепляющая и фиксирующая поршень.

10.   Резиновый поршень является самой главной рабочей деталью, чаще всего выходящей из строя. Грязная вода его быстро разрушает.

11.   Каналы для отвода воды в трубопровод. При повышении давления в нагнетающей камере вода выдавливается по каналам в трубопровод.

Из всех деталей износу подлежит резиновый поршень и обратные клапаны, если вода грязная. Остальные элементы и детали достаточно долговечны, хотя излишние вибрации могут значительно ускорить выход их из строя.

Вибрационные насосы – категорически запрещены для эксплуатации скважин. Связано это с тем, что конструкция такого насоса предусматривает перекачку жидкости используя принцип мембраны-поршня. Так в чем же проблема? А проблема в том, что обсадная труба – это некий резонатор хорошо распространяющий вибрацию волн высокой частоты.  Когда такой насос работает, электромагнит создает вибрацию с частотой 50Гц, мембрана колеблется и перекачивает воду. Мембрана, благодаря своей конструкции двойного конуса создает побочные волны в более высоком спектре, а так как энергия на перекачку затрачена большая, то и скачки вибраций возникают критические для стенок трубы. В результате так как вода упругая среда, то и волны в трубе-резонаторе распространяются дальше. Переданная вибрация, распространяясь в трубе, порождает спектр гармоник разрушительных для стенок грунта. В итоге грунт начинает дробиться и постепенно осыпаться. Такое воздействие приносит постепенно песок, грунт, мелкие другие частицы, а водоносный слой в нижней части скважины начинает постепенно заиливаться и забиваться. Хорошо, если эксплуатация в таком режиме была не более 1 года, а если более? Встречаются случаи, когда водоносный слой заиливается и скважина практически перестает пополняться. Что делать в таких случаях? Необходимо вызвать бурильную организацию для оказания платной услуги прочистки скважины, а если такая услуга не поможет, то придется бурить скважину, а это уже затратно.  Лучше специального насоса для скважин нет…. Сократите свои финансовые затраты и возьмите специализированный насос!!!
