Монтаж водопровода из полипропилена своими руками

Как соединить полипропиленовые трубы?

Для соединения отрезков труб из полипропилена используется пайка. Она выполняется при помощи специального паяльника. Пользоваться таким устройством несложно. Этому может очень быстро научиться любой, даже самый неопытный сантехник.

Процесс пайки выглядит следующим образом. Сначала нужно подготовить детали, которые следует спаять. Для этого на стене намечаются участки крепления труб.

После чего при помощи уровня проверяется правильность наметки, затем на стену устанавливаются так называемые клипсы или крепежные опоры. Затем нужно отмерить куски трубы, которые нужно будет соединить, после чего отрезать их резаком или специальными ножницами.

Теперь можно приступать к пайке. Сначала нужно выбрать насадку на паяльник. В комплекте с устройством идет несколько таких элементов.

Паяльник для монтажа полипропиленовых труб можно взять в аренду. В комплекте с ним идут и насадки для разных диаметров труб и фитингов

Они различаются диаметром рабочей поверхности. Подбирается насадка в соответствии с сечением трубы и фитинга. Деталь устанавливается на место и включается паяльник. На корпусе устройства обязательно присутствует регулятор температуры, при помощи которого можно контролировать разогрев насадок.

Для работы с полипропиленом рекомендуется выбирать диапазон 250-270ºС.

Фитинг и трубу надевают на соответствующие разогретые насадки паяльника и греют примерно 5-10 секунд. Это зависит от диаметра элементов. Чем он больше, тем время разогрева, соответственно, длиннее.

После того, как детали прогреются, их снимают с насадок и немедленно прижимают друг к другу. При этом нельзя производить скручивающее движение. Элементы не вращают, а придавливают один к другому.

В таком положении их удерживают примерно полминуты. За это время пластик успеет застыть и можно будет убрать руки. После полного остывания полипропилена образуется прочное монолитное соединение двух узлов.

Признак качественно выполненной работы – равномерный буртик, который виден по всей окружности трубы. Он есть и внутри фитинга, просто там его не удается увидеть.

Детали разогреваются до нужной температуры на насадках паяльника, после чего крепко прижимаются одна к другой

Буртик образуется при разогреве детали. Если он равномерный, значит разогрев происходил нормально. При неравномерном прогреве деталей высота буртика будет разной. Там, где она меньше всего, впоследствии вероятно появление течи.

Важный момент – качество насадок для паяльника. Они покрываются тефлоном, чтобы к ним не прилипал пластик. В процессе работы слой тефлона истончается и даже пропадает.

Специалисты настоятельно не рекомендуют пользоваться насадками, частично покрытыми антипригарным покрытием. Связано это с тем, что при разогреве пластик обязательно прилипнет к тем участкам насадок, которые не покрыты тефлоном.

Это не значит, что деталь невозможно будет снять с насадки. Она прекрасно снимется, но вот соединение будет некачественным. Очень велика вероятность того, что там, где элемент прилип к насадке, впоследствии появится течь.

Как правильно крепить трубопровод

На следующем этапе производится нарезка фрагментов и их соединение на рабочей поверхности. Готовая конструкция устанавливается в выбранном месте.

Для прокладывания хорошей разводки недостаточно соединить трубы друг с другом — важно грамотно реализовать их монтаж и подключение. В таком случае трубопровод не будет провисать на стене или деформироваться под воздействием горячей жидкости

Фиксация конструкций осуществляется с помощью специальных клипсов. Эти крепежи бывают одинарными, наборными и с зажимом или выполненными в виде хомутов. Последняя разновидность представлена в широком разнообразии — из-за этого лучше совершать окончательное решение в торговой точке. Клипсы предназначаются для свободного хода изделий вдоль оси, а хомуты — для прочного крепления конструкций в выбранном положении.

Под воздействием высоких температур длина труб меняется на 10-15 мм/1м. Если применяется жесткое крепление, в точке пайки может произойти повреждение соединения. Чтобы уменьшить напряжение, понадобится задействовать следующие компенсаторы:

1. Z-образные модели.
2. Кольцевые.
3. В форме буквы Г.
4. П-образные.

После завершающего этапа остается проверить работоспособность системы.

Недостатки труб из полипропилена

Однако, при всех своих многочисленных положительных качествах, трубопроводы из полипропилена не лишены определенного числа недостатков:

1. Они обладают меньшей механической прочностью, если сравнивать с аналогами, для создания которых были использованы сталь или медь. Это может иметь значение, например, в случае прокладки труб под дорогами, по которым интенсивно движется автотранспорт. В этом случае водопровод из полипропилена должен быть защищен кожухом из металла либо помещен в стальную трубу.
2. Снижение срока эксплуатации труб из этого материала в случае прохождения по нему воды с температурой, приближающей к точке кипения или же перегретого пара.
3. Удлинение участков водопровода, имеющих большую длину, в результате чего он либо провисает, либо идет волной. Для борьбы с этим явлением на трубы чаще ставят крепеж либо применяют армированный полипропилен.

Необходимые вспомогательные элементы системы

При выполнении монтажных работ требуются не только полипропиленовые трубы для водопровода. Также могут понадобиться муфты, уголки, отводы, тройники, заглушки, крестовины, клипсы и хомуты. Предварительно созданная схема трубопровода поможет приобрести требуемое количество элементов

При выборе важно учитывать их размеры, диаметры и другие характеристики. Лучше подбирать фитинги одного производителя, того же, что и ПП труба

Трубы и фитинги для них должны быть одинакового диаметра

Муфты используются для соединения ровных отрезков труб либо при переходе на изделия другого диаметра. С помощью уголков можно организовать обход препятствий и установку трубопровода под необходимым наклоном. В точках перекрестного соединения элементов системы применяются крестовины.

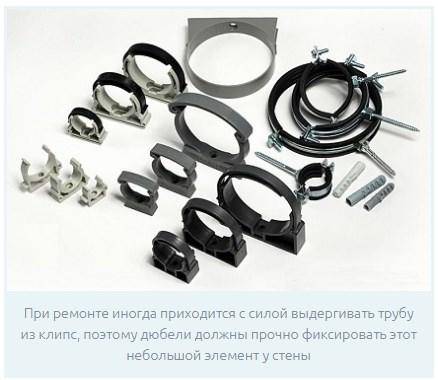

Надежное крепление ПП труб к стене производится клипсами, фиксация стояка – металлическими хомутами с прокладками из резины. Их соединенные концы укрепляются болтами с гайками для увеличения жесткости. Клипсы могут использоваться как на прямых участках, так и в угловых соединениях. Если трубопроводы расположены друг над другом, то для их фиксации существуют двойные клипсы.

Как соединить полипропиленовые трубы?

Для соединения отрезков труб из полипропилена используется пайка. Она выполняется при помощи специального паяльника. Пользоваться таким устройством несложно. Этому может очень быстро научиться любой, даже самый неопытный сантехник.

Процесс пайки полипропиленовых труб выглядит следующим образом. Сначала нужно подготовить детали, которые следует спаять. Для этого на стене намечаются участки крепления труб.

После чего при помощи уровня проверяется правильность наметки, затем на стену устанавливаются так называемые клипсы или крепежные опоры. Затем нужно отмерить куски трубы, которые нужно будет соединить, после чего отрезать их резаком или специальными ножницами.

Теперь можно приступать к пайке. Сначала нужно выбрать насадку на паяльник. В комплекте с устройством идет несколько таких элементов.

Паяльник для монтажа полипропиленовых труб можно взять в аренду. В комплекте с ним идут и насадки для разных диаметров труб и фитингов

Они различаются диаметром рабочей поверхности. Подбирается насадка в соответствии с сечением трубы и фитинга. Деталь устанавливается на место и включается паяльник. На корпусе устройства обязательно присутствует регулятор температуры, при помощи которого можно контролировать разогрев насадок.

Для работы с полипропиленом рекомендуется выбирать диапазон 250-270ºС.

Фитинг и трубу надевают на соответствующие разогретые насадки паяльника и греют примерно 5-10 секунд. Это зависит от диаметра элементов. Чем он больше, тем время разогрева, соответственно, длиннее.

После того, как детали прогреются, их снимают с насадок и немедленно прижимают друг к другу. При этом нельзя производить скручивающее движение. Элементы не вращают, а придавливают один к другому.

В таком положении их удерживают примерно полминуты. За это время пластик успеет застыть и можно будет убрать руки. После полного остывания полипропилена образуется прочное монолитное соединение двух узлов.

Признак качественно выполненной работы – равномерный буртик, который виден по всей окружности трубы. Он есть и внутри фитинга, просто там его не удается увидеть.

Детали разогреваются до нужной температуры на насадках паяльника, после чего крепко прижимаются одна к другой

Буртик образуется при разогреве детали. Если он равномерный, значит разогрев происходил нормально. При неравномерном прогреве деталей высота буртика будет разной. Там, где она меньше всего, впоследствии вероятно появление течи.

Важный момент – качество насадок для паяльника. Они покрываются тефлоном, чтобы к ним не прилипал пластик. В процессе работы слой тефлона истончается и даже пропадает.

Специалисты настоятельно не рекомендуют пользоваться насадками, частично покрытыми антипригарным покрытием. Связано это с тем, что при разогреве пластик обязательно прилипнет к тем участкам насадок, которые не покрыты тефлоном.

Это не значит, что деталь невозможно будет снять с насадки. Она прекрасно снимется, но вот соединение будет некачественным. Очень велика вероятность того, что там, где элемент прилип к насадке, впоследствии появится течь.

Вариант 1 – последовательная разводка

Тройниковая или последовательная система осуществляется следующим образом. Мастер производит последовательные подключения от главного магистрального трубопровода к потребителям. От стояка с вмонтированным вводным устройством на входе отводят два трубопровода: для горячей воды и холодной. Тройники используются, чтобы обеспечить доступ водопровода к точкам потребления.

У последовательной разводки есть существенный недостаток. Давление в водопроводе распределяется неравномерно. Если прибор расположен близко к стояку, давление в нем хорошее. При удалении от места подключения давление падает. Это происходит из-за потребления воды приборами, которые расположены ранее. При такой разводке, чтобы починить водопровод из пропилена своими руками приходится перекрывать водоснабжение ко всему дому. Для объемного тройника трудно найти достаточно места в малогабаритном санузле.

Монтаж последовательной разводки

Последовательная разводка состоит в прокладке основной магистрали, к которой присоединяют бытовые узлы с помощью тройников. Недостаток схемы в снижении напора при одновременном включении нескольких потребителей. Разводку монтируют открытой или спрятанной за фальшпанелями.

Монтаж полипропиленовых труб своими руками включает в себя следующие операции:

Составление проекта

Подсчитывают количество точек сантехнического оборудования (ванна, туалет, биде, умывальник) и бытовых приборов (стиральная машина, посудомойка, бойлер), подключенных к водоснабжению. Высчитывают объем постоянного потребления и определяют диаметр основной трубы. Ширина тройников подключения будут на 2-4 мм меньше.

Внутренняя или наружная прокладка

Одно из преимуществ полипропиленового водопровода — его можно без проблем замоноличивать в стены и пол. Этот материал не подвергается коррозии, не реагирует ни с какими материалами, не проводит блуждающие токи. В общем, если соединение сделано правильно, можно без проблем трубы прятать в стену или в пол. Вся загвоздка в том, чтобы качественно сделать соединение.

Полипропиленовый водопровод можно прятать в стены или в пол

Чтобы удостовериться в том, что собранная система не потечет, ее проверяют — проводят опрессовку избыточным давлением. Для этого есть специальные аппараты. Они подключаются, закачивают воду, повышают давление. Под этим давлением водопровод оставляют на несколько дней. Если никаких протечек не обнаружилось, значит при рабочем давлении все работать будет долго и без проблем.

Монтаж системы

Монтаж трубопроводной системы по дому начинается после предварительной пайки всех его частей. Для удобства установки желательно выполнить как можно больше пайки поворотов и фитингов в стационарном положении. Для пайки на весу должны остаться переходы в стенах и точки подключения сантехнических приборов. На стене размечаются места крепления трубопровода и по разметке сверлятся отверстия. Применяя дюбеля, к стене крепят хомуты, и в них вставляют трубы.

Потайной монтаж

В отличие от резьбовых соединений, выполненная пайка не подлежит обслуживанию. Поэтому трубопровод может быть спрятан в стену, чтобы не нарушать красоту интерьера дома. Правда, такой монтаж надо выполнять после тщательного испытания трубопровода водой под давлением.

В этой статье мы рассмотрели основные вопросы, связанные с выполнением видите, в этом нет ничего сложного и страшного. Выполните монтаж полипропиленовых труб сначала для себя, а затем, приобретя навык, можно рассмотреть эту работу как источник дополнительного заработка.

Процесс сварки полипропиленовых труб

Прежде чем приступить к сварке труб, необходимо нарезать их на куски необходимого размера. Необходимую длину следует отметить маркером, после чего специальным инструментом для резки труб отрезать необходимый кусок и зачистить концы, если изделие имеет армированную или любую другую оболочку. После этого трубы сваривают специальным паяльным инструментом для полипропиленовых труб, использующим тефлоновые насадки различных размеров для труб и фитингов. Эти насадки находятся с разных сторон паяльного инструмента.

Несколько этапов сварки полипропиленовых труб

Включенный и готовый к работе инструмент имеет температуру 260 градусов. Когда паяльник достигает рабочей температуры, на тефлоновые насадки одевают трубы и фитинг и начинают нагрев. Время нагрева определяется диаметром изделий. Обычно на это необходимо 10-15 секунд, после чего изделия быстро снимают с паяльника и совмещают до упора при соединении требуется некоторое усилие, но несмотря на это движение должно быть плавным. Вращать детали по оси в процессе сваривания запрещено, чтобы избежать повреждений..

Из-за нагрева детали могут некоторое время легко гнуться. Для того чтобы не повредить трубы, их следует расположить на ровной горизонтальной поверхности до тех пор, пока температура изделий не понизится. В конце процесса сварки у вас будет цельная неделимая деталь, состоящая из трубы и фитинга.

Использование разнородных труб

На объектах встречается ситуация: не хватает деталей. Например, трубы есть — фитингов не достает. Мастер докупает фитинги другого производителя или использует те, что имеются в запасе.

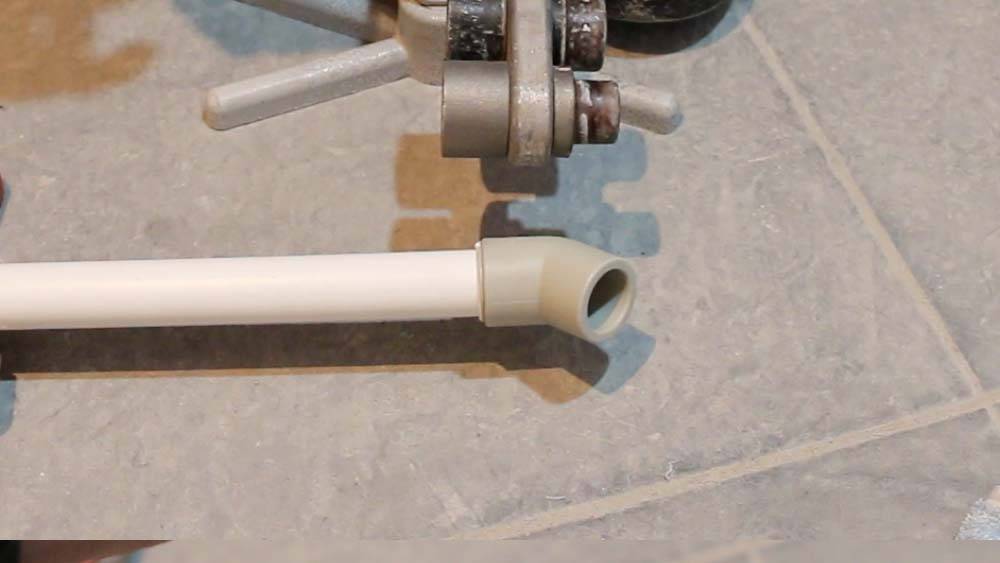

Аналогичная ошибка — труба и фитинг разных цветов. Например, труба белая, а фитинг серый.

Белая труба и серый фитинг. Как вам?

Это не катастрофа. Серьезных проблем скорей всего не будет. Однако, подобная пайка полипропиленовых труб имеет ряд минусов:

• Не эстетично. Разные цвета не сочетаются. Портят вид изделия.
• У разных производителей разные составы полипропилена. Материалы могут плохо подходить. Давать нежелательные химические реакции при нагреве.
• Автоматически лишаетесь гарантии производителя
• Толщина стенок фитингов и труб может разнится.

Если произойдет гарантийный случай (хотя кто им воспользуется), а запчасти разные, производитель имеет право отказать обратившемуся.

Разводка в доме

Рядом устанавливаются основные потребители: смесители, душ, унитаз, техника для стирки и мойки. Гостиная, спальни и другие комнаты в воде не нуждаются.

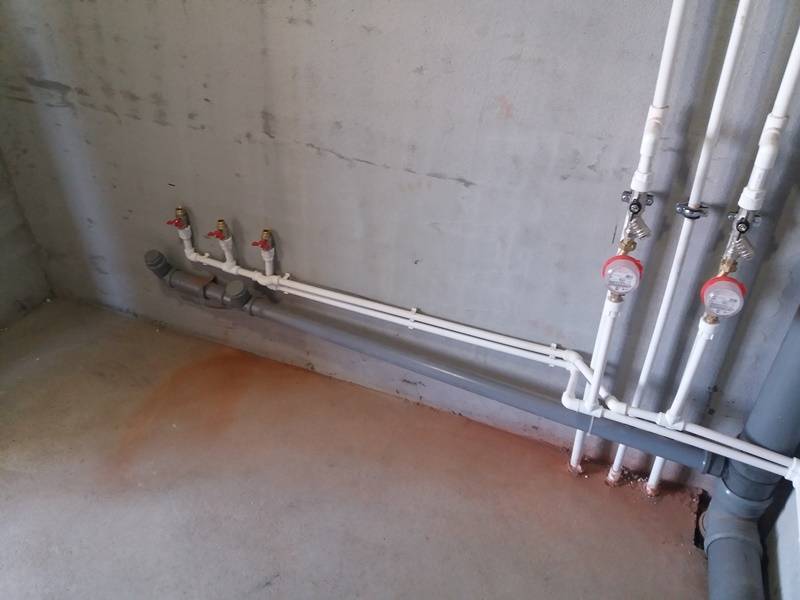

В своем жилище монтаж водопровода из полипропиленовых труб, как правило, выполняется по последовательной схеме. Поэтому труб понадобится немного.

Холодная и горячая линии

В частном доме или квартире к одной линии подключаются умывальник, мойка, душ, бачок унитаза, биде. Для этого пускают питающий трубопровод и около каждого потребителя ставят тройник с ответвлением. Выглядит это так.

Дополнительной запорной арматуры по правилам монтажа полипропиленовых труб не требуется. Достаточно общего перекрывного крана на входе в дом. Ведь замена смесителей или прокладок в них – дело нечастое.

Бачок унитаза можно подключить к любой ближайшей трубе. Таковой часто оказывается ветка подачи воды к смесителю ванной комнаты.

К стиральной и посудомоечной машинам нужно прокладывать отдельную линию и ставить для них перекрывной кран.

Как монтировать полипропиленовые трубы? Они крепятся при помощи кронштейнов, называемых «клипсами». Для дома достаточно труб с наружным диаметром 20 мм.

От котла или бойлера начинается горячий водопровод и ведется параллельно холодной линии. Но он более короткий, ведь некоторые потребители не нуждаются в подводе горячей воды, например, бачок унитаза.

Еще одна схема

Описанная выше схема монтажа труб из полипропилена является оптимальной для частного дома (как сделать водоснабжение в частном доме из скважины). Ведь члены семьи, как правило, не включают все потребители одновременно. Поэтому напора воды хватает.

Но существует другая модель разводки: через коллектор. Она показана на рисунке. Выгода ее в том, что даже при большом расходе воды она подает одинаковое давление ко всем потребителям.

Но здесь хорошо видно, что к ванне можно подать воду от умывальника, продлив трубу и используя тройник, а затем таким же способом дойти до унитаза и биде.

Линия потребителей укоротилась бы вдвое. Поэтому коллекторный вид разводки неэкономичен по количеству используемого материала. Он оправдывает себя лишь в общежитиях и других густозаселенных помещениях.

Подключение второго этажа

Когда в доме есть второй этаж, то, как правило, его используют для спален. Поэтому туда вести водопровод из полипропиленовых труб нерентабельно. Система станет неоправданно громоздкой. Удлинится трубопровод. Насос потребуется мощнее, а гидроаккумулятор – объемнее.

Если же вы решились установить на верхнем этаже умывальник или унитаз, то отдельный стояк делать необязательно, Подключить их можно так же, как остальные потребители. Отличие лишь в том, что ветка от тройника питающей линии будет длиннее обычной.

Это можно частично компенсировать более тонкой трубой: 16 мм. Чтобы сократить длину, заведите ее на второй этаж в месте расположения умывальника (бачка унитаза), а не через угол помещения.

Стояк делается, если на верхнем этаже размещается полноценная вторая линия потребителей, где есть кухня, душевая комната, туалет, прачечный уголок. Такое практикуется, когда в доме проживает несколько семей.

Как правило, стояк является продолжением входящего от источника в жилище трубопровода. Диаметр его выбирается на размер больше, чем питаются потребители. Используемые наружные диаметры для дома (в мм) – 16, 20, 25, 32, 40. Если к кранам и душу подходят трубы 20 мм, то входной трубопровод и стояк должен иметь диаметр 25 мм.

Отопление в доме

На первом этапе следует определиться с типами радиаторов и вариантами их подключения, так как строения следует заранее подготавливать под выбранный тип отопления. В современную систему обогрева помещений входят несколько составляющих.

К ним относятся:

Полипропиленовая разводка отопления своими руками без паяльника

Найти их разные варианты можно в большом количестве на наших рынках.

Общая инструкция по установке батарей выглядит так:

• выберите вначале место для их размещения;
• подведите к ним трубы;
• соедините их между собой;
• произведите пробный пуск, а, если все в порядке, включите отопление на полную мощность.

Как установить радиаторы отопления полипропиленовыми трубамис перемычкой для быстрого отключения

Пошаговая инструкция сварки ПП-труб

Когда продумана схема, закуплено все необходимое, приступают к сварке.

Обрезка труб

Используют труборез, который обеспечивает ровный торец без скосов. Можно применить ножовку по металлу, уложив трубу в стусло. Если отрезать неровно, на более длинном конце образуется при пайке наплыв, который перекроет часть внутреннего прохода.

Труборез устроен так, что, прижимаясь широким основанием к изделию, обеспечивает прямой угол

Выбирая инструмент, обращают внимание, какой максимальный диаметр доступен

Обработка трубы и формирование фаски

Пошаговая инструкция сварки полипропиленовых труб.

С обрезанной трубы удаляют заусеницы и формируют фаску с той стороны, которая войдет в раструб фитинга.

Существует много видов калибраторов, фаскоснимателей, насадок для шуруповертов, которые справляются с этой задачей.

С армированных алюминием труб снимают верхний слой и фольгу. Используют шейвер — цилиндр с ручками. Он предназначен для изделий одного диаметра.

После проделанных операций детали вытирают, удаляя пыль и абразивы, которые портят насадку. Ее тоже очищают, осматривают, не остался ли внутри расплавленный пластик.

Проводят разметку глубины посадки ПП в фитинг. У изделий разного диаметра сварной стык углубляется неодинаково. Измеряют этот параметр и наносят маркером метку на трубное изделие. Если посадить слишком глубоко, сужается проход.

Подготовка паяльника

Аппарат для сварки располагают в удобном месте и прочно закрепляют. Если в конструкции не предусмотрена фиксация, лучше работать с помощником, чтобы руки были свободными. Затем устанавливают насадку, включают питание. Паяльник нагревается, на что требуется около 10 минут.

Рабочая температура пайки +260°С. Это оптимальный режим для полипропилена и щадящий для тефлоновых насадок. Начинающему мастеру лучше купить инструмент без установки температуры — она задана изготовителем. Когда аппарат нагреется, загорится зеленый светодиод или погаснет красный — в зависимости от модели.

Нагрев и соединение деталей

Таблица нагрева и соединенных деталей.

После подготовки деталей и прогрева паяльника начинают сварку:

1. Фитинг и трубу одновременно надевают на прогретую до рабочей температуры насадку. Вставляются они с небольшим усилием, потому что насадки имеют небольшую конусность. Заготовку продавливают до упора.
2. Время ожидания зависит от диаметра изделий. Пользуются таблицей, которая есть в инструкции к инструменту. Нарушение норм приводит к браку — уменьшается внутренний диаметр от чрезмерно разогретого пластика, который образует наплыв. Впоследствии снижается циркуляция воды.
3. Извлекают элементы, плавно вставляют трубу в фитинг до метки. Держат 5 секунд, затем отпускают. Это время, за которое можно исправить ошибку. Проворачивать горячие изделия можно не более чем на 10°.

Преимущества и недостатки ПП

Использование полипропилена при монтаже водопроводов и отопления объясняется его преимуществами:

• материал дешевый, легкий, не боится ударов;
• ему не страшна коррозия, внутреннее сечение не уменьшается от налета — он не образуется;
• выдерживает несколько циклов замерзания без повреждений;
• производители указывают гарантию 10 лет, но магистраль с холодной водой служит до 50 лет;
• привлекательный внешний вид, который сохраняется весь срок эксплуатации — трубопроводы не нужно красить;
• высокое звукопоглощение — шума воды не слышно;
• низкая теплопроводность, что делает их эффективными для отопительной системы;
• полностью экологически безопасные, питьевая вода остается чистой.

Преимущества и недостатки полипропиленовых труб.

Основное преимущество — удобный и быстрый монтаж, при котором достигается полностью герметичное долговечное соединение. Монтаж проще, обходится дешевле установки металлических аналогов.

Присутствуют недостатки при работе с ПП-изделиями:

• они не сгибаются;
• удлиняются при нагреве;
• необходим специнструмент для монтажа.

Мастера, профессионально занимающиеся полипропиленом, давно выработали приемы, позволяющие компенсировать эти трудности.

Проверка качества стыков

Перед эксплуатацией водопровод проверяют на герметичность, подвергнув его давлению, в 1,5 раза превышающему номинальное, но не ниже 0.15Мпа. При этом систему заполняют водой и повышают давление до требуемого при помощи автомобильного насоса. Показатели контролируют манометром с делением 0.01Мпа. Во время испытаний проверяют стыки и соединения на предмет утечки. В случае необходимости проблемный стык вырезают и устанавливают новые элементы, после чего процесс контроля повторяют сначала. Если размера новых элементов будет недостаточно, то трубопровод удлиняют при помощи отрезка трубы необходимой величины и пары соединительных муфт.

От чего зависит глубина

В СНиП перечислены некоторые факторы, влияющие на определение заглубления, которые нужно учитывать при погружении в грунт водопроводной линии, к ним относятся:

• Глубина залегания кессонного колодца над источником забора воды. Данный фактор оказывает влияние на расположение точки вхождения трубопровода в грунт через стенки кессона, обычно напорную трубу монтируют как можно ближе к поверхности дна.
• Степень кольцевой жесткости материала изготовления трубопровода влияет на его устойчивость к давлению грунта на стенки, которое может привести к повреждению трубопровода. Фактор необходимо учитывать при прокладке пластиковых водопроводных трубопроводов больших диаметров, предельное заглубление которых не превышает 8 метров.
• Характеристики грунта (рыхлый, глинистый, каменистый), наличие растительного покрова, присутствие и уровень грунтовых вод.
• Установка тепловых изоляторов или электрического кабеля для подогрева воды внутри труб или снаружи водопровода позволяет существенно уменьшить заглубление, для его точного определения в этом случае требуется проводить сложные расчеты.
• Место расположения точки ввода наружной магистрали в дом через его фундамент – чем она ниже, тем больше глубина заложения водопровода.
• Температура воды в источнике водозабора.
• Климатические условия региона – нижний температурный предел в зимнее время и наивысшая температура летом, количество выпадающих осадков.

Рис. 3 Карта промерзания грунта России

Проворачивание трубы во время сварки

Одна из распространенных ошибок среди новичков и даже опытных монтажников. Мастера, поставив трубу на сварочный аппарат, начинают ее прокручивать. Либо же прокручивают ее при соединения. Делать это во время пайки полипропилена — грубая ошибка. Производители не рекомендуют.

Слегка откорректировать трубу во время нагрева и пайки допустимо. Однако не проворачивать на 50-90 градусов. Утюг повредит структуру.

Чтобы сделать верный стык, детали регулируют заранее. Прежде чем ставить трубы ППР на сварочный аппарат. В противном случае во время поворота пластик деформируется. Стык получается непрочным.

Особенности монтажа

Однослойные ППР трубы PN 10 и PN 16 имеют большой коэффициент теплового расширения: при перепаде температур на 100°C каждый метр становится длиннее на 1,5 см. Даже с учетом того, что такой перепад температур в реальной жизни недостижим, это очень большая цифра. Чтобы это увеличение длинны не разрушило водопровод, в системе предусматривают компенсационные петли (компенсаторы).

Типы компенсаторов для полипропиленового водопровода

Если длинна трубопровода невелика и разводится при этом холодная вода, компенсатор можно не делать — разница в длине будет небольшой, но на ГВС желательно сделать хотя-бы элементарный Г-образный компенсатор (смотрите рисунок).

Планирование системы

Из-за того, что ППР трубы не гнуться, при разрабатывать схему разводки надо так, чтобы обходов и поворотов было как можно меньше. Ведь все они делаются при помощи фитингов, а они имеют солидную стоимость (по сравнению с трубой). Потому стараемся разводку оптимизировать — сделать как можно меньше поворотов, обходов и изгибов.

Последовательное (тройниковое) подключение

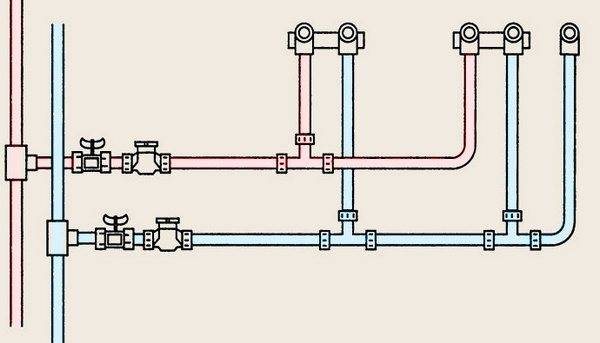

Монтаж водопровода из полипропиленовых труб с последовательным подключением потребителей (сантехники и бытовой техники) используется в небольших системах. Обычно в них 5-6 точек подключения. При такой организации водопровода от стояка отходит одна труба, она последовательно обходит все точки подключения. В случае с PPR-водопроводом все ответвления делают при помощи тройников, потому данный тип еще называют тройниковым.

Монтаж водопровода из полипропиленовых труб последовательным подключением потребителей

Плюс этой системы — необходимо небольшое количество труб, а минус — давление на каждом ответвлении падает. В результате, при одной-двух работающих точках разбора, третьей, находящейся дальше от стояка, давления может просто не хватить.

Параллельная (коллекторная) разводка

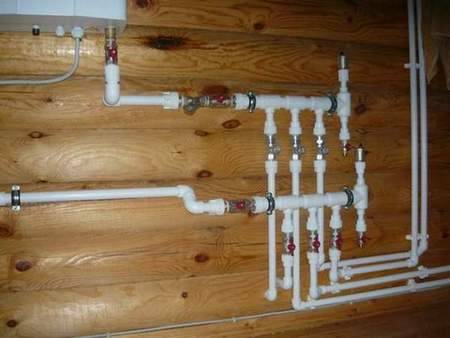

Параллельная схема подключения называется еще коллекторной. Это потому, что после отвода от стояка устанавливается специальное устройство — коллектор. Это элемент с одним входом и некоторым количеством выходов. Есть из полипропилена и металла. Для водопровода более подходящие (и более дешевые) коллекторы из полипропилена.

Схема подключения такова, что от каждого отводов тянется отдельная труба к каждому потребителю (иногда к небольшой группе потребителей).

Параллельная схема монтажа водопровода из ППР труб

Подводка с сантехнике и бытовой технике

В каждом из способов монтажа водопровода из полипропиленовых труб к конкретному потребителю подходит труба. Есть два способа подключения к системе: гибкая и жесткая подводка.

Жесткая подводка более надежна: PPR трубы и фитинги имеют высокую прочность. К тому же в этом случае имеется только одна резьба — на месте подсоединения потребителя. Но данный тип подводки требует высокой точности исполнения: погрешность может составлять всего несколько миллиметров. Этого при монтаже полипропиленового водопровода своими руками добиться сложно, потому чаще используют гибкую подводку. Только будьте внимательны, в некоторых случаях ее использование невозможно: подключать газовые котлы или газовые колонки, подводить воду к накопительным водонагревателям, водяным полотенцесушителям рекомендуют только с использованием жесткой подводки.

Варианты исполнения жесткой подводки

Мягкая подводка, наоборот, не требует высокой точности — погрешности нивелируются гибким шлангом в оплетке из нержавеющей стали или шлангом, который используют для подключения стиральной машины или посудомойки. Тубы выводят примерно в том районе, где устанавливается техника или подключается сантехника. Завершается она переходником на металл, к которому подключается шланг гибкой подводки (вторым своим концом он подключается к прибору).

К переходникам подсоединяются гибкие шланги

Этот вариант менее надежный, так как многое зависит от качества гибкой подводки. Также не самый приятный момент — наличие двух резьбовых соединения, а это — потенциальное место для появления течи.

Для справки

Трубы на базе пластика имеют преимущества:

• универсальность;
• бесшумность;
• ударопрочность;
• герметичность;
• невосприимчивость к налету;
• долгий срок службы;
• простая быстрая установка;
• практичность;
• эстетичный внешний вид.

Есть и недостатки ппр труб. Про них есть отдельный материал:

Полипропилен приобрел популярность. Распространились доморощенные «профи». Не владеющие технологией. Пайка полипропиленовых труб выполняется некачественно.

Чтобы заниматься установкой, проходят обучающий курс. Длящийся несколько месяцев. В специализированном учебном учреждении. Однако клиенты не смотрят на образование.

Результат — на объект приходит халтурщик. Технологии нарушаются. Нормы не соблюдаются. Утюг имеет неверную температуру. Трубы протекают. Напор воды слабый. Новые владельцы системы начинают ругать не мастера, а материал.

Рабочая бригада должна иметь оборудование, обеспечивающее безопасное обращение с трубами из пластика. Рабочие инструменты собраны и проверены. Инструменты должны предназначаться для пластика. Иметь подходящие лезвия с учетом толщины стенок. В том числе электроинструменты.

Длительность эксплуатации ППР-трубопроводов — от 30 лет для холодного водоснабжения и от 50 лет для горячего. Неграмотная установка сокращает надежность системы до 1-2 лет.

Читайте так же:

Разметка на стене

Монтаж ПП труб холодного и горячего водоснабжения к стене производят с помощью клипс или хомутов.

Внимание! Очень важно соблюдать правильное расстояние между точками, чтобы избежать провисания конструкции или не увеличить ее стоимость из-за лишних элементов крепежа

Правильная величина шага зависит от назначения системы и максимальной температуры носителя.

Сравнительная таблица шага крепления в сантиметрах относительно диаметра и температуры жидкости

Диаметр трубы	Шаг при 20°С	При 50°С	При 70°С
16 мм	75 см	65 см	55 см
20	80	80	60
25	85	90	70
32	100	95	75
40	110	100	85
50	125	110	90
63	140	125	105
75	155	135	115
90	165	150	125
110	185	165	140

При разметке на стене выбирают подходящие значения из таблицы, получая стандартное прочное крепление.

Варианты разводки

Существует два варианта: последовательная и параллельная (коллекторная) системы разводки. Каждая имеет свои плюсы и минусы.

Последовательная разводка

Ее еще называют тройниковой системой. В данном случае монтаж полипропиленовых труб своими руками осуществляется от центральной магистрали к точкам потребления воды. От одного основного стояка, на котором имеется вводное запорное устройство, отходят два трубопровода: для горячей и холодной воды. Отводы ко всем точкам водопотребления от них организуются с помощью тройников.

Тройниковая разводка водопровода

Параллельная разводка

В данной системе необходимо наличие коллектора, имеющего один ввод и определенное количество выводов, соответствующее числу точек потребления воды. Каждый трубопровод выводится индивидуально.

Пример коллекторной разводки водопровода

• Преимущества: отпадает необходимость отключения всей системы при ремонте или обслуживании одного участка. В случае перепада давления все имеющиеся приборы и точки потребления получают абсолютно равное количество воды.
• Недостатки: трудоемкий процесс, высокая стоимость, достаточно большое число разводок.
