Как спроектировать и смонтировать водоснабжение частного дома

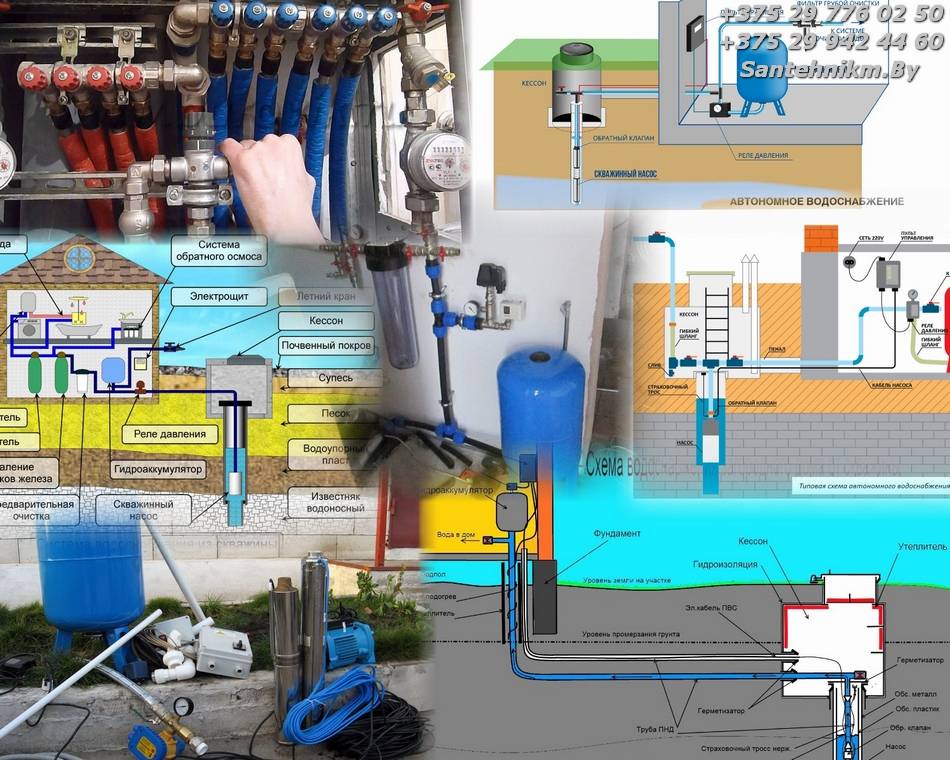

Схемы подключения водоснабжения частного дома

Традиционным сегодня считается два основных варианта подключения дома к системе водоснабжения:

• Водоснабжение от системы центрального водопровода;
• Автономная система водоснабжения усадьбы.

Принципиальное различие двух этих систем заключается в источнике водоснабжения – для первого варианта от централизованного водопровода это врезка в существующие, проложенные под землей трубы центрального водопровода. Второй вариант это использование в качестве источника водоснабжения колодца или скважины на участке и соответственно монтаж в доме всего оборудования, необходимого для работы водопровода.

Схема подключения от центрального водопровода в обязательном порядке требует разработки проекта подключения водопровода к центральной водопроводной сети. При такой схеме подключения необходимо получение разрешений на врезку, разработка проекта, установка необходимых приборов учета воды и согласование с организациями, имеющими на трассе прокладки труб подземные коммуникации.

Для автономной системы создание проекта подразумевает проведение расчета необходимого оборудования и материалов, учета особенностей грунтов, качества и количества воды и просчет затрат на проведение работ.

Для подключения к центральному водопроводу потребитель получает:

• Постоянный и стабильный напор воды в водопроводе;
• Качественную водопроводную воду, отвечающую санитарным стандартам качества;
• Возможность установки только сантехнических приборов и прокладки труб;

Вместе с тем, подключение к центральному водопроводу требует прохождения ряда бюрократических процедур и трату большого количества времени для получения разрешения и согласования проекта в инстанциях. Однако, как показывает практика при подключении в системе центрального водопровода составление проекта и вся бюрократическая волокита с успехом может быть выполнена проектными бюро, которые занимаются проектированием инженерных систем.

Создание системы автономного водопровода позволяют:

• Обеспечить дом водой независимо от наличия централизованного водопровода;
• Существенно сэкономить в будущем на плате за воду;
• Оградить себя от бюрократической волокиты, поскольку автономный водопровод не требует согласования проекта с водоканалом и прочими организациями.

Общие советы по монтажу

Трубы следует укладывать на 30-50 см ниже глубины промерзания грунта в данной местности, в самую холодную зиму. Если это невозможно, тогда труба выбирается на один размер большего диаметра и в нее пропускается греющий кабель. Это более эффективно, чем прокладка кабеля с наружи трубы. Сама труба утепляется. С началом сильных морозов кабель подключается к сети и отключается после оттаивания грунта на глубину залегания трубы.

Глубина траншеи под трубу должна быть не менее 70 см, чтобы исключить повреждения при проведении последующих работ. Дно траншеи следует выровнять, утрамбовать и отсыпать песчаную подушку 10 см. При укладке трубы в траншею не следует ее выравнивать и вытягивать в струну. Небольшие изгибы в последующем будут компенсировать возможную нагрузку и деформацию. Ввод трубы в дом выполнять отдельно от канализации.

Канализация в частном доме своими руками: как правильно сделать, схема Комфортное проживание в частном доме во многом зависит от наличия в доме удобных в пользовании инженерных коммуникаций. Водопровод и канализация в частном доме считаются неотъемлемой частью…

Приямок скважины заглубить на 50-70 см ниже глубины промерзания грунта и надежно утеплить, особенно люк.

Если установлена система водоподготовки, нужно установить счетчик перед ней. Производители обязательно указывают объем очищенной воды, после которого следует произвести обслуживание.

Заранее спланировать место установки водоочистного оборудования. Во-первых, оно занимает немало места. Во-вторых, чтобы с минимальными затратами на разводку труб, подключить к очищенной воде лишь необходимые точки водоразбора.

Подключать баню лучше после фильтра тонкой очистки. Если баня далеко от дома и подключена от скважины, можно установить такой фильтр в бане.

Совет: при поливе участка выбирать максимально возможный напор. Насос будет реже выключаться или работать без выключения. Так он дольше прослужит.

Разновидности оборудования

Канализация

Обустроенная система канализации в загородном доме

На данное время практически все системы канализации и отопления, а также водопровода, предпочитают отделывать пластиком – и обходится дешевле, и сохраняется дольше. Что касается сточных труб, то их диаметр для помещения, как правило, составляет от 32 мм до 100 мм.

Разводка канализации со стороны подвала

Сечение полипропиленовых труб подбирается по назначению санитарного узла и его загруженности. Так, для общего слива и унитаза нужен диаметр 100 мм, а вот для стиральной машинки-автомата вполне достаточно 32 мм. Все остальные сантехнические точки оборудуются трубами 50 мм, даже моечную машину рекомендуется снабжать стоком такого диаметра, не менее, потому что есть опасность засора.

ППР трубы сточные. 200 мм и 400 мм

На улице, для городской канализации или совместных (с соседями) стоков используются трубы от 200 мм и больше – всё зависит от загруженности системы. Также такой диаметр используется в дренажных системах на частных усадьбах. Несмотря на то, что водопровод, отопление и канализация делается в основном из полипропилена, можно также столкнуться и с металлическими контурами, но из-за своей высокой стоимости (по сравнению с пластиком) сталь, медь и чугун используются всё реже и реже.

Водопровод

Отопление и водопровод выполнен медью

В помещении водопровод разводят медными (фото вверху), стальными, металлопластовыми и полипропиленовыми трубами. Если говорить о меди, то, пожалуй, единственным её существенным недостатком для таких конструкций является их высокая цена.

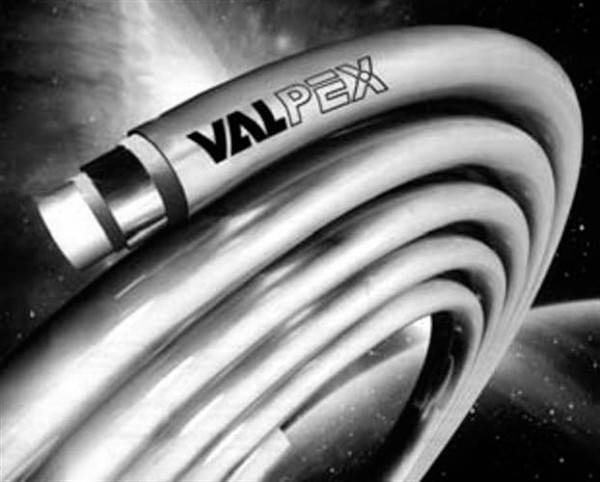

Металлопластиковая труба

Для улицы, а точнее, под землёй, так же используют полиэтиленовые трубы, которые отличаются небольшой ценой и почти неограниченным сроком эксплуатации. Также, в частном секторе, для прокладки под землёй, например, для подачи воды из дома в летнюю кухню, может быть использован металлопласт – инструкция этого не запрещает, хотя обходится проект несколько дороже.

Экопдаст PN20, армированный стекловолокном

Конечно, если вы делаете водопровод в частном доме своими руками, то, скорее всего, ваш выбор падёт на металлопласт либо полипропилен. Причина здесь очевидна – во-первых, сам процесс монтажа такими материалами менее трудоёмкий, во-вторых, это обойдётся дешевле стальных или медных труб, а в-третьих, у пластика более продолжительный эксплуатационный ресурс.

Экопласт PN25, армированный алюминиевой фольгой

Если говорить о полипропилене, то для водопровода используют два вида труб – PN10 и  PN20, хотя не будет каким-то нарушением, если вы используете PN25, просто обойдётся чуть дороже. Здесь следует внести некоторые уточнения, так как для холодной воды подойдёт любая маркировка, а вот для ГВС – только PN20 (до 80⁰C) либо PN25 (до 95⁰C).

Отопление

Монтаж водопровода канализации и отопления в загородном доме

Если говорить о водяных контурах, то водопровод, канализация и отопление тесно переплетаются друг с другом. Из систем отопления, в которых в качестве теплоносителя выступает вода, можно отметить два основных направления – батареи отопления и отопление теплыми полами. Для разводки батарей можно использовать либо металл, либо полипропилен PN25 (иногда металлопласт), а для напольного обогрева – полиэтилен или металлопласт.

Одноконтурный газовый котёл с бойлером косвенного нагрева

В качестве отопителей для загородных домов используют газовые, жидкотопливные, электрические и твердотопливные котлы разных модификаций. Безусловно, самым популярным видом топлива является газ, но он не доступен во всех районах РФ и поэтому иногда прибегают к другим видам топлива или, имея надежду на скорую газификацию, устанавливают универсальные агрегаты, типа газ-дизель или газ-дизель-дрова-электричество.

Монтаж инфракрасного плёночного отопления (ИПО)

В настоящее время появились новые способы обогрева зданий, например, электрический «тёплый пол» (половое отопление), где вместо водяной трубы монтируются маты с обогревающим кабелем, либо ИПО. Примечательно, что инфракрасную плёнку можно устанавливать не только на пол, но также на стены и потолок. К тому же плёнка хорошо гнётся, что позволяет укладывать её на фигурные плоскости, типа стен с выступами или нишами.

Децентрализованный источник поставки воды

Установка водопровода в частном доме начинается с любого источника, соответствующего санитарным нормам для забора воды. Колодец, скважина, озеро, река.

Самым удобным и общепринятым вариантом является колодец, поскольку при внезапном отключении электричества, а, следовательно, насоса для воды, воду все равно можно получить ручным способом. Колодец может играть дополнительную декоративную роль на участке.

Вторым по популярности является система с устройством водяной скважины непосредственно в подвале дома. Таким образом, отпадает необходимость в рытье траншей под трубы и возрастает напор воды, поскольку насосной станции нет необходимости прокачивать воду издалека, при этом провести водопровод можно прямо в частный дом.

Проблема данного метода в том, что скважина может заиливаться и ее необходимо прочищать примерно раз в 3-5 лет.

Возможности различных скважин могут отличаться по мощности, что зависит от насыщенности водоносного слоя. Стандартная ширина скважины около 10-15 см, что допускает использование погружного насоса для водоснабжения, но зачерпнуть воду из скважины невозможно.

Артезианские скважины мы не рассматриваем ввиду большой редкости данного типа источников.

Устройство артезианской скважины стоит довольно дорого, а разрешение на бурение артезианской скважины получить не очень просто, поскольку потребуется обосновать необходимость бурения именно артезианской скважины.

Циркуляция ГВС

Монтаж циркуляционной системы ГВС оправдан в двух случаях:

1. Если расстояние между дальними точками водоразбора и водонагревателем превышает 6-8 метров;
2. Если вы планируете организовать полноценный обогрев санузлов или ванных с помощью полотенцесушителей.

Циркуляцию в замкнутом контуре обеспечивает маломощный насос. Для прямого подключения контура с рециркуляцией водонагреватель должен иметь дополнительный патрубок.

Циркуляционное горячее водоснабжение коттеджа от косвенника с дополнительным патрубком

Если его нет, собирается несложная схема с подпиткой контура от ХВС и термосмесительным узлом.

Схема с термосмесителем

Ключевые факторы проектирования

Грамотное проектирование и профессиональная реализация технической идеи каждому дают возможность, проживая на лоне природы, пользоваться благами цивилизации.

Одно из ключевых мест среди прочих коммуникационных систем занимает водопровод частного дома. И обустраивать его  нужно особенно внимательно.

Залог успеха в достижении данной цели – грамотный проект водоснабжения и канализации частного дома.

Тому, кто не занят в сфере сантехнических работ и практически не имеет дела с сантехникой,  проект водоснабжения частного дома может показаться невероятно сложным документом.

Но тому, у кого о проектировании сложились хоть какие-то представления, разобраться в проекте не так уж трудно, хотя и лишь теоретически.

В действительности проектирование загородного водоснабжения процесс трудоемкий.

И в каждом случае он требует соблюдения различных условий, индивидуальных для конкретного участка, жилища, бюджета, требует учета самых разных тонкостей, которые непосредственно влияют на результат работ.

При проектировании водоснабжения загородного дома необходимо:

1. правильно выбрать место водоподачи в водопровод;
2. исследовать грунт на территории и составить ее топографический план;
3. верно рассчитать глубину, на которой залегают грунтовые воды;
4. точно рассчитать объем подаваемой и отводимой воды;
5. подобрать оборудование, которое подходит по мощности и иным характеристикам.

Не всегда в доме есть возможность обустроить водоснабжение, используя центральную водопроводную и канализационную системы, что в особенности касается загородной местности.

Когда это невозможно или затруднено, следует устанавливать автономную водоснабжающую систему. В ней источником водозабора служит скважина или колодец.

Устанавливать скважину дороже, но ее удобнее эксплуатировать. Да и вода из скважины намного качественнее, чище.

Чтобы организовать такую систему водоснабжения, потребуются трубы для монтажа по всей водоснабжающей, водоотводной системе, насосное оборудование и коллектор, предназначенный для очистки сточных вод.

Вопрос правильного выбора труб нуждается в отдельном рассмотрении.

Ключевые факторы в данном случае – их общая протяженность и зависящий от длины трубопровода диаметр труб.

К использованию рекомендуются изделия диаметром:

• 25 мм, если трубопровод до 30 м в длину;
• 32 мм, если трубопровод по длине более 30 м;
• 22 мм, если длина трубопровода не превышает 10 м.

Проект водоснабжения частного дома от центрального водопровода – особенности

Домовое водоснабжение обустраивается несколькими способами в зависимости от источников воды. Централизованное налаживается лишь при наличии магистрали поблизости от постройки.

К водопроводу дом подключает контрольная организация, в которую домовладелец обращается через соответствующее районное управление.

Здесь ему предоставляется схема водоснабжения строения, включающая в себя данные о месте подсоединения к центральному водопроводу, канализации, о  технических характеристиках этого места, о глубине залегания водопроводной системы и диаметре ее составляющих. Также указывается гарантированный водонапор.

У подобной схемы водоснабжения, как показывает практика домовладельцев, есть свои недостатки.

Например, при эксплуатации может скачками падать давление воды или с самого начала быть ниже нормы, не позволяющим системе нормально функционировать.

Жильцы оплачивают водоснабжение и водоотведение каждый месяц, ориентируясь на показания счетчика. Но централизованная система удобна тем, то в случае отключения электричества в строение вода все равно поступает.

Основные этапы работ

При грамотном подходе, решение вопроса о том, как сделать канализацию, лучше поручить специализированной компании. Тем не менее, любой владелец дома должен знать, что процедура монтажа системы включает следующие основные этапы:

• Расчет вместимости сливного резервуара.
• Установка, обустройство емкости.
• Прокладка внешней канализации.
• Создание и объединение внутренней системы сливов.
• Подключение сантехники.

Разберем основные нюансы каждой стадии.

Монтаж канализационной системыИсточник ytimg.com

Расчет объема септика/коллектора

Для того, чтобы правильно рассчитать объем септика, в зависимости от ситуации, можно применить следующие методы:

1. Учесть количество проживающих в доме людей и средние нормы потребления – для уже эксплуатируемого жилища.
2. Воспользоваться нормативами СанПиНа – если дом только начинает строиться и не заселен.
3. Использовать специальный калькулятор.

Чаще всего требуется произвести расчеты по первому варианту. Для примера, если в доме проживает 4 человека, средний расход воды составит 0,25 куб. метров на человека, тогда в сумме получится – 0,8 м3. Однако технология работы септика рассчитана на 3-ое суток. Поэтому полученное значение нужно умножить на три – получится – 0,8 м3 х 3 =2,4 м3. Это и будет искомая вместимость септика.

Видео-пример, как обустроить септик для канализации и рассчитать его объем:

По-другому дело обстоит с коллектором. Его объем должен соответствовать трем параметрам:

• Среднему потреблению воды за определенный период.
• Количеству процедур откачки за установленный срок.
• Возможностям ассенизаторной техники.

Пример совпадающих условий – объем стоков за месяц 6 кубов, частота планируемых откачек – раз в 2 недели, вместимость авто-ассенизатора – 3 м3.

Монтаж резервуара, прокладка внешней магистрали

Обустройство септика происходит по следующему алгоритму:

1. Рытье котлована в необходимом месте.
2. Создание траншеи, по которой будет происходить внешняя укладка труб канализации в частном доме.
3. Установка емкости.
4. Подсоединение магистрали.
5. Подведение трубы в дом к стояку.
6. Обустройство вентиляции.

При необходимости септик/коллектор и труба утепляются, далее котлован и траншея зарываются грунтом.

Особенности внутренней разводки, нюансы соединения труб

Когда внешняя часть системы обустроена, и стояк подведен в дом, начинается непосредственная укладка канализационных труб в частном доме. При этом разводка происходит в полном соответствии с заранее разработанным проектом и учетом всех его особенностей.

Видео-советы по монтажу внутренней канализации в доме:

В ходе монтажных работ крайне важно технически правильно выполнить соединение пластиковых труб. Для этого нужно учесть их две основные особенности:

• Наличие внутреннего герметизирующего кольца.
• Затруднения при соединении из-за плотного прилегания.

Поэтому чтобы предотвратить смещение уплотнителя и дальнейшей протечки в ходе эксплуатации, применяется специальная смазка на основе силикона.

Специфика подключения сантехники

Монтаж внутренней канализации должен осуществляться в соответствии с инструкцией от производителя и нормами сантехнических работ. Однако необходимо учесть и тот факт, что многие приборы поступают в продажу без необходимых комплектующих. Это нужно заранее уточнить и в случае необходимости докупить необходимые элементы. Например, раковины не оснащаются сифонами и шлангами для подключения, унитазы поставляются без арматурных запчастей для сливного бачка и гофры для соединения со стояком.

Видео о том, какие ошибки можно допустить при монтаже канализации:

Схемы подключения

Какие схемы можно использовать:

Проточный водонагреватель

Схема с использованием проточного нагревателя представляет собой нагрев воды в специальном отведенном резервуаре или устройстве, в момент, когда вода проходит через него под давлением.

Есть огромное множество способов обеспечить проточный нагрев путем использования:

• газовой колонки;
• электрического проточного нагревателя;
• системы водоснабжения с системой отопления;
• двухконтурного котла.

В каждом случае задействован один принцип – мгновенный нагрев воды от нагревающих элементов. Чтобы сделать воду достаточно горячей, необходимо устанавливать весьма мощные электрические устройства или расходовать большое количество газа, в противном случае вода на выходе не достигнет приемлемой температуры.

То же касается и количество мест раздачи воды, например, принимать душ и одновременно мыть посуду будет затруднительно, так как не каждое устройство сможет единовременно нагреть большое количество воды.

Накопительный нагреватель

Второй способ заключается в установке водонагревательного бака. В него поступает холодная вода, после чего она нагревается встроенным ТЭНом до заданного уровня. Такая водонагревательная система превосходит в цене, но гарантирует бесперебойный доступ к воде до того момента, пока она не закончится в баке.

Пользователь может выбрать объем бака по собственному усмотрению, ориентируясь на свои нужды.

В продаже можно найти два варианта подобных баков: с косвенным нагревом и послойным. Послойные баки также часто используются в паре с проточными нагревателями, в то время как косвенные представляют собой полностью автономную систему водонагрева.

Как протянуть водопровод до дома от скважины?

Выполняя работы по прокладке труб водопровода к частному дому своими руками, особое внимание необходимо обратить на то, чтобы он был заглублен ниже уровня промерзания грунта в регионе проживания. Чтобы соблюсти это условие, необходимо вырыть траншею требуемой глубины, после чего туда размещается труба на основе металлопластика или сшитого полиэтилена, имеющая диаметр 32 мм

Иногда допускается использовать трубы ПНД. Однако все же такое решение является наилучшим вариантом, поскольку воздействие на нее отрицательных температур может привести к разрушению.

Даже если труба была размещена ниже уровня промерзания грунта, все равно риск ее перемерзания остается. В первую очередь это может случиться с теми участками трубы, которые располагаются в местах подъема системы. Для решения этой проблемы рекомендуется выполнить утепление фундамента частного дома, в чем могут помочь теплоизолирующие материалы, которыми следует обернуть трубу. Для большей защиты от заморозков нелишним будет разместить параллельно трубе саморегулирующий греющий кабель.

В некоторых случаях определенные условия не позволяют выполнить земляные работы на участке своими руками. При таком варианте можно поступить иначе, проведя трубопровод поверху, после чего его можно немного заглубить в землю. При подобной схеме монтажа трубы размещают, дополняя ее саморегулирующимся греющим кабелем.

В качестве утепляющего материала для трубы можно применять Энергофлекс или иные изоляторы. Чтобы используемые материалы успешно справлялись со своей функцией, устраиваемый пирог следует уложить в канализационную или специальную гофрированную трубу большего диаметра. Также необходимо к системе подключить накопительный резервуар, наличие которого обеспечит возможность для полива растений теплой водой, что положительным образом скажется на росте выращиваемых культур.

Как самостоятельно составить проект

Установка системы водоснабжения в частном доме предполагает предварительное создание проектно-чертёжного документа, где будет отмечено прохождение трубопроводной трассы как снаружи, так и внутри дома.

Отдельные люди считают составление схемы лишней тратой сил и времени, полагаясь на свой опыт и интуицию. На деле отказ от составления проекта оборачивается затягиванием работ, частыми ошибками и переделками.

При составлении проектной схемы, на ней указываются основные технические данные будущего трубопровода:

• Тип внутренней разводки.
• Трасса прохождения труб в каждой комнате.
• Количество и расположение коллекторов, насосов, водонагревателей и фильтров.
• Места расположения водоразборных кранов.
• Типы водопроводных труб для каждой водоподающей ветки, с указанием из диаметров.

Схема должна выполняться в едином масштабе, с указанием основных расстояний. Опираясь на составленный план, можно будет приступать к закупке всего необходимого сантехнического оборудования, труб и доборных фитингов.

Устройство источника: выбираем самый лучший

Для круглогодичной подачи воды в свой загородный дом наиболее часто используются песчаные или артезианские скважины. Разберем подробнее, какая из них лучше всего подойдет для вашего участка.

Песчаная скважина способна обеспечить чистой проточной водой небольшой дом и его придомовую территорию, из расчета среднего потребления не более 1,5 куб. м/час. Она идеально подойдет для дачи или небольшого коттеджа.

Бурится на глубину от 10 до 50 метров, чего хватает в большинстве случаев. Жидкость в такой скважине обычно чистая, но тем не менее установка фильтров обязательна, так как может содержать в себе различные примеси. Производительность довольно скромная не более 5 куб.м/час, и срок ее работы обычно находится в пределах 10 лет.

Бурится она на глубину более 100 метров. Главным достоинством считается огромный запас чистейшей воды. Она способна отдавать до 10 куб.м/час. Обычно этого хватает для бесперебойного водоснабжения большого дома с участком, в котором проживают 4–6 человек. При должном уходе способна проработать не менее пятидесяти лет.

Разработка схемы своими руками

Для правильно составленной схемы потребуется подробный план жилого помещения, в котором указывают все приборы сантехники.

Схему выполняют, придерживаясь одного масштаба, опираясь на настоящие размеры комнат. Подробный проект позволит верно подсчитать необходимый объем материалов, комплектующих деталей.

На схеме следует указать точное нахождение точек сантехники, длину водопровода, место расположения трубопрокатов, подающих воду, канализационные трубы, потому что обе системы располагаются рядом друг с другом.

В схему включают все фильтры, бойлер, насосы.

Важно! Схема не должна быть сложной, чтобы трубы не пересекались между собой. Канализационные и водопроводные контуры следует прокладывать рядом, чтобы спрятать их за одним коробом

Если трубы располагаются в полом, то тройники следует выводить перпендикулярно вверх.

Во время создания схемы стоит опираться не требования СНиП, действующие в России.

Основные точки системы

Стандартная схема водопроводной разводки, включающая скважину либо колодец, может прокладываться последовательным способом.

Внимание! Для трубопровода наружного типа требуется теплоизоляция. 5.арматура водоразборного типа соединяет трубы, перекрывает подачу воды, прокладывает их под наклоном

Состоит из фитингов, тройников, специальных розеток

5.арматура водоразборного типа соединяет трубы, перекрывает подачу воды, прокладывает их под наклоном. Состоит из фитингов, тройников, специальных розеток.

6.фильтры защищают приборы от грязевых частиц, содержащихся в воде, снижают количество соли, смягчают ее.

7.гидроаккумуляторный бак нужен для обеспечения хорошего напора, исключения постоянного реагирования насосного оборудования.

8.приборы группы безопасности контролируют давление в трубах, продлевают срок службы приборов.

Данные узлы монтируются в систему последовательно.

В загородном доме коллектор располагают в специальном строении, к примеру, котельной, либо в подвале, цокольном этаже.

Если дом в несколько этажей, то требуется установка коллектора на каждый этаж. В небольшом жилище коллектор располагают сзади бачка в санузле либо в шкафчике.

Для экономии средств коллекторную конструкцию устанавливают недалеко от всех приборов, в равной удаленности от каждого.

Как установить коллектор по направлению течения жидкости:

1.в месте стыка трубы, соединяющейся с коллектором, ставят затворный кран, чтобы отключать при авариях.

2.затем идет фильтр грубой очистки.

3.фильтр для мелких взвесей.

4.установка обратного клапана.

К трубе, подающей воду, подводят коллектор, у которого число выходов зависит от числа приборов сантехники.

Если не все выводы задействованы, то можно установить заглушки.

Особенности прокладки скрытой, открытой системы

Различают открытый и скрытый способ монтажа. Выбор полностью зависит от желания хозяина.

Закрытый тип считается эстетичным, экономит пространство до десяти сантиметров.

Все трубы в системе спрятаны от глаз. Полипропиленовые трубы применяют для прокладки данным методом. Контуры убирают в шторы в стене, либо строят гипсокартонную стену, которую отделывают облицовкой.

Если укладывают трубы в монолит, их покрывают кожухом, вставляя одну трубу в другую.

Если потребуется ремонт, то придется снять облицовку, затем заново отделывать – это считается недостатком метода. Протечки не сразу видны, поэтому может затопить весь дом. Скрытым методом укладывают трубы на прямых участках с цельными контурами, все стыки производят открытым методом. Участки с затворной арматурой оснащают дверцами, чтобы выполнять осмотр и ремонт оборудования, мест соединения.

Внимание! В открытом типе разводке сразу видны неполадки, протечки, что дает возможность быстро отремонтировать поломки

Как завести воду в дом

Принцип водоснабжения относительно прост и подразумевает наличие небольшого кессона – резервуара, расположенного над источником, в котором находится оборудование для контроля скважинного насоса. Если зимы в вашем регионе не холодные, в кессоне устанавливается гидроаккумулятор.

Кессон может быть сделан как из пластика, так и из металла или кирпича. После, от него прокапывается траншея глубиной ниже точки промерзания грунта на 15–20 см. На дно укладывают трубопровод, по которому будет подаваться вода. Также в траншее должен быть проложен электрический кабель, от которого в дальнейшем будет запитан погружной насос.

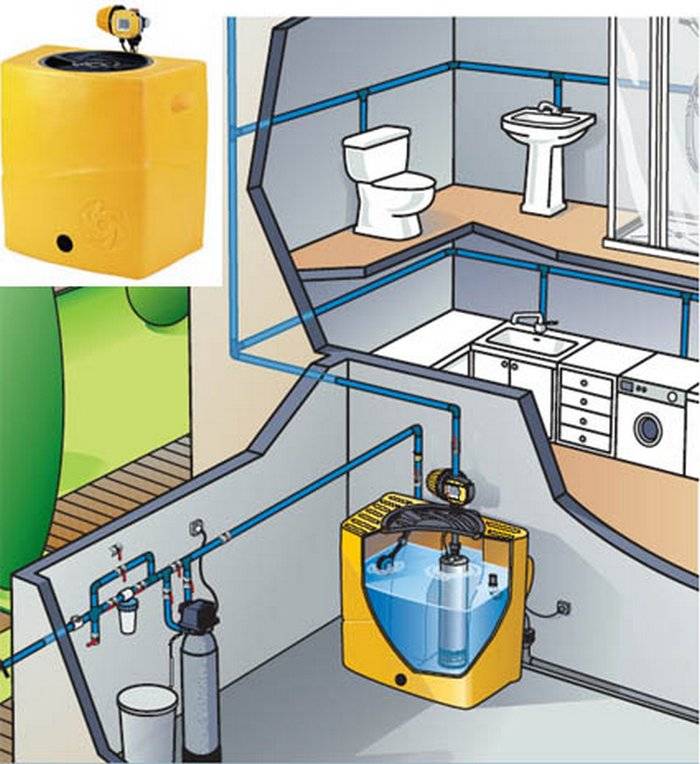

Система водоподготовки рассчитывается для каждого участка индивидуально, в зависимости от анализа воды из скважины. При этом следует устанавливать фильтры непосредственно перед входом в накопительный бак. Собственно, именно так и выглядит схема водоснабжения частного дома от скважины с гидроаккумулятором.

Правила прокладки труб

Перед тем как провести воду в дом, следует вспомнить, что комплектующие, из которых будет собрана вся система, должны быть устойчивы к воздействию различных химических веществ и существенному перепаду температур. Обычно используются изделия из полиэтилена, полипропилена или поливинилхлорида. Наиболее подходящим диаметром для наружной водопроводной трубы будет Ф32 или Ф40 мм, с таким размером они идеально стыкуются с большинством насосов.

Соединенная стык в стык труба утепляется, а затем укладывается в заранее выкопанную траншею. Глубина ее прокладки обязательно должна быть ниже промерзания грунта. На дно траншеи рекомендуется уложить слой щебенки или крупного песка. Для обеспечения круглогодичной подачи питьевой воды следует подумать об укладке нагревательного кабеля – его стоимость несравнима с трудозатратами, необходимыми на размораживание трассы.
