Все про пресс-фитинги для металлопластиковых труб: технические нюансы + монтажные правила

Преимущества

На патрубках может производиться как внутренняя, так и внешняя резьба. Благодаря унифицированным габаритам возможно подсоединение к медным участкам магистралей металлопластиковых деталей. При условии грамотного монтажа фитингов удается обеспечить очень качественное неразборное соединение. Оно отличается механической крепостью (в точках стыковки рабочее давление легко достигает 10 атм. без всякого риска для детали). Продолжительное использование фитинга — еще одно преимущество.

Изготовители чаще всего дают гарантию на 50 лет, но только в том случае, когда все манипуляции с изделием соответствуют технологическим нормам. Обжимной фитинг лучше других конструкций еще и потому, что он не требует обязательного наблюдения и технического обслуживания. Это очень хорошо, когда монтируются магистрали скрытого исполнения либо делается заливка бетоном. Подобные соединения не теряют своих практических преимуществ даже при тепловом расширении. А потому их можно смело применять даже в отопительных системах и в контурах ГВС, никаких проблем для потребителя это не вызовет.

Сам монтаж производится легко и оперативно, отпадает необходимость в овладении специфическими инструментами или специальной подготовке. Такие манипуляции доступны даже для новичков, им из инструментов потребуются главным образом пресс клещи для обжима. Применяя фитинги, можно уменьшить общее количество труб и дополнительной арматуры. А потому суммарные расходы на обустройство водопровода или отопительной системы оказываются ниже. Совпадение в целом сроков использования фитинга и металлопластикового трубопровода позволяет синхронизировать их ремонт и замену.

Даже там, где действует очень сильная коррозионная среда, пресс-фитинги устоят гарантированно. Это свойство они сохраняют в течение всего эксплуатационного периода. Разработчики смогли добиться их оптимального применения для циркуляции как холодной, так и очень горячей (по бытовым меркам) воды.

Инструмент для работы

Пресс-клещи

При использовании пресс-фитинга нам понадобится специальный инструмент для монтажа металлопластиковых труб. Это пресс-клещи.

Они могут быть механическими или гидравлическими. Для каждого вида пресс-фитинга используются свои инструменты. Они отличаются по конструкции и способу действия. В остальном же какой-то специальный инструмент не требуется или его можно будет заменить подручными средствами.

Нам понадобится:

• Измерительная рулетка;
• Ножницы или ножовка по металлу для обрезки труб;
• Калибровщик (можно заменить круглым напильником соответствующего диаметра;
• Эспандер (для надвижного пресс-фитинга);
• Пресс для фитинга;
• Гаечный ключ.

Разновидности пресс клещей для труб из металлопластика

Модельный ряд инструмента для опрессовки можно разделить на две обширных группы.

В первую группу войдут бытовые пресс-клещи для труб из металлопластика -это механический ручной инструмент и рассчитан он на опрессовку лишь части сортамента труб (ограничение по диаметру сечения).

Ручные пресс-клещи для металлопластиковых труб

Ограниченная универсальность таких инструментов объясняется исключительно «домашними» потребностями. Ведь в бытовых водопроводах, газопроводах и линиях отопления используются лишь некоторые типы труб. Кроме того, ручной пресс для металлопластиковых труб имеет еще один недостаток – ограниченную производительность. Большие объемы на таком оборудовании обработать очень сложно.

Во вторую группу входят профессиональные инструменты. К ним относятся гидравлические пресс-клещи, аппараты с электрическим приводом и прочее. Обжимное усилие на гильзу в таких аппаратах передает не мускульная сила оператора, а гидравлический пресс или электрический привод. Подобная конструкционная особенность такого агрегата позволяет обрабатывать буквально любые объемы.

Кроме того, такая производительность позволяет укомплектовать профессиональные пресс-клещи насадками любого типа. На рынке сантехнического оборудования существуют даже особые модели, рассчитанные под любые типы труб и фитингов. Такие аппараты прессуют трубы любого диаметра партиями любого объема.

Поэтому в домашних условиях ручной инструмент для металлопластиковых труб не имеет конкурентов.

Металлические изделия

Металл — очень устойчивый материал к температурным воздействиям.

• Из чугуна изготавливают муфты и тройники. Материал не поддаётся коррозии, он недорого стоит и обладает долгим эксплуатационным сроком. Но фитинги из него не желательно устанавливать в системах, где создаётся высокое давление, так как из-за пористых свойств изделия могут лопнуть от гидравлических ударов.
• Сталь, несмотря на свою прочность и надёжность, недостаточно стойкая к коррозии. Поэтому чаще используют нержавейку, которая обладает антикоррозийными свойствами. Изделия из стали можно разбирать и собирать заново, при этом не нанося повреждений. Однако фитинги из этого материала стоят значительно дороже.
• Медные изделия применяются в любых системах, не зависимо из какого материала установлены трубы. Исключение составляет лишь система труб из нелегированной оцинкованной стали, так как она способствует химической реакции, провоцирующей коррозию. Данное свойство быстро выводит медные элементы из строя.
• Латунь — довольно мягкий металл, по этой причине при затягивании фитингов нужно быть осторожней, во избежание повреждения изделий, не рассчитав силу. Чаще латунными фитингами используют для сборки системы из латуни и меди.

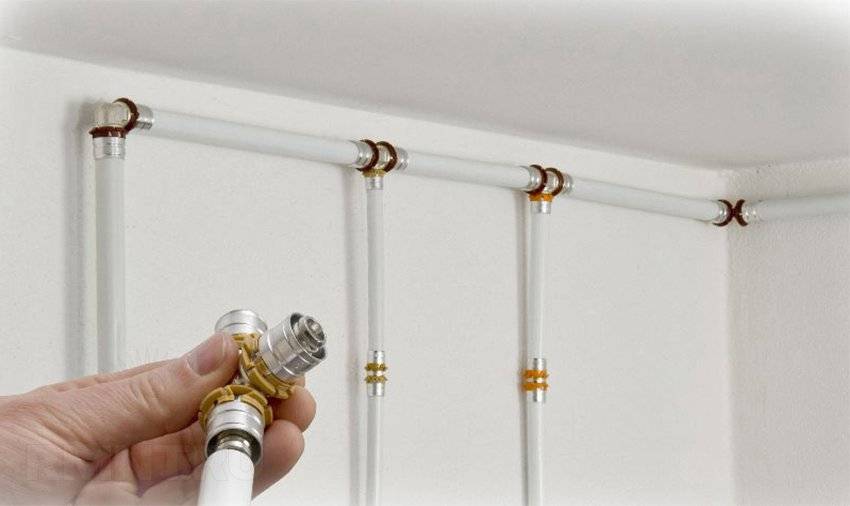

Монтаж водопроводных труб из металлопластика

Для соединения металлопластиковых труб применяются специальные разъемы – фитинги, которые позволяют надежно и быстро установить систему водопровода. С их помощью можно сделать прямое или поворотное соединение. Легко изготовить даже самые сложные и замысловатые конструкции. В этом случае все зависит от необходимости и фантазии домовладельца.

Достоинством труб из металлопласта и фитингов является то, что всю систему можно демонтировать и собрать еще раз, надежность работы от этого не изменится.

Трубы водопроводные металлопластиковые соединяются различными способами:

• с помощью разъемных муфт;
• при использовании компрессионных фитингов;
• пресс-фитинг.

Разъемные муфты обеспечивают многократное соединение труб благодаря резьбовой части. Данный тип соединения является самым распространенным.

Пресс-фитинг предназначен для соединений, которые в дальнейшем не будут разбираться. Для работы с данными фитингами необходимо применение специального инструмента, при помощи которого происходит надежный обжим металлопластиковой трубы вокруг штуцера.

Для работы с водопроводными металлопластиковыми трубами следует использовать следующие инструменты:

• специальные труборезы или ножницы;
• калибратор;
• трубогиб в виде пружины;
• набор гаечных ключей;
• инструмент для прессовки труб.

Из вышеизложенной информации понятно, что монтаж данных труб производится удобно и быстро. При этом не нужны специальные навыки и знания.

Установка водопроводных труб из металлопластика происходит в следующей последовательности.

Необходимо измерить все размеры водопровода и сделать небольшую схему его размещения на листе бумаги. Произвести расчет требуемых отрезков труб, количество муфт, переходников, элементов разводки воды и создание поворотов системы.

Далее нарезаем трубы нужного размера.

Затем трубу необходимо вставить и надеть на штуцер муфты, заранее установив уплотнительное кольцо. Затягиваем ключом гайку до упора.

В результате этих простых действий получится прочное и надежное соединение труб. Для подключения водопровода к различным сантехническим устройствам также существуют специальные элементы.

Выбор металлопластиковых труб

Перед тем, как покупать данные трубы, необходимо обратить внимание, прежде всего, на маркировку изделия, которая нанесена с наружной части. Там должны быть указаны следующие данные:

Там должны быть указаны следующие данные:

• изготовитель продукции;
• материал, из которого сделана труба;
• уровень рабочей и допустимой температуры воды;
• уровень рабочего давления, который измеряется в барах;
• диаметр изделия.

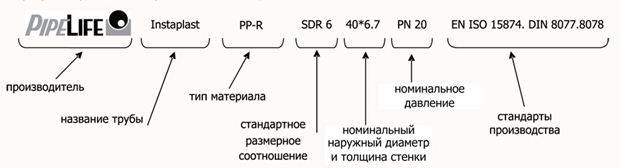

Маркировка металлопластиковых труб

Если эти сведения не указаны, то такие трубы лучше не покупать. Скорее всего, они окажутся подделкой.

Далее следует внимательно осмотреть металлопластиковые трубы снаружи и внутри

При этом необходимо обратить внимание на то, чтобы стенки были ровными и гладкими без царапин, инородных элементов или частиц некачественного полимера. Цвет труб должен быть однородным

Слои труб могут иметь белую или прозрачную окраску, слой алюминия должен быть ровным без темных пятен. Это свидетельствует о том, что при изготовлении не применялись красители.

На трубы металлопластиковые для водопровода обязательно должен быть сертификат качества, в котором обязательно должно быть указание на использование изделий для транспортировки питьевой воды. В последнее время данные изделия являются наиболее востребованными на рынке строительных материалов.

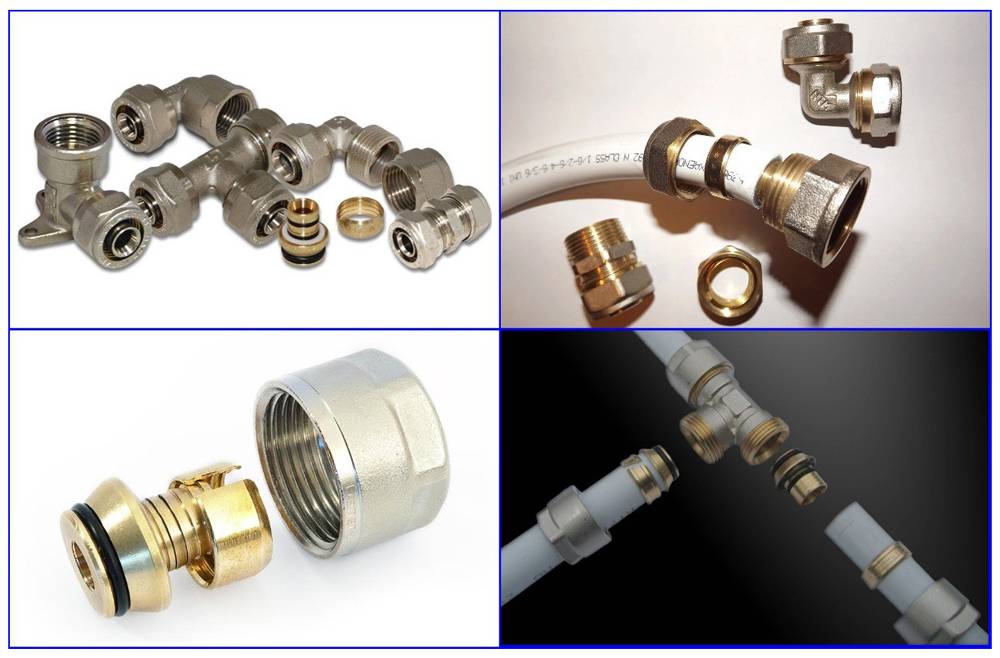

Разновидности

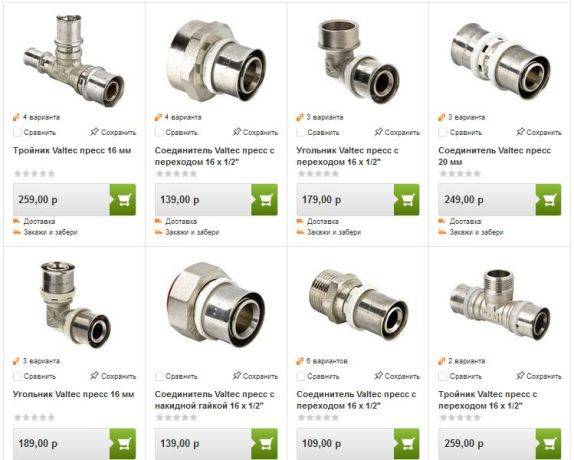

Ассортиментный перечень пресс-фитингов очень широкий. Это позволяет подобрать соединительные элементы для любого стыка, разветвления, поворота. Производители выпускают размерный ряд деталей для сборки, который соответствует диаметру трубного материала.

Сегодня нет установленных единых стандартов на размеры для фитингов. На каждом производстве применяют свой стандарт. Разница в пол миллиметра может служить причиной протечки в будущем.

• Переходники. Детали используются при монтаже линейного перехода: с диаметра на диаметр (больше-меньше); с металлопластика на пластик; с металлопластика на сталь.
• Детали для разводки. Это тройники, крестовины. Уголки, обводы при монтаже металлопластиковых труб требуются нечасто, поскольку здесь используют пластичность самого трубного материала. Фитинги для разводки могут совмещать возможность разводки и перехода на другой материал или диаметр. Такие соединительные детали называют комбинированными.
• Муфты. Детали для соединения прямых труб одного диаметра.
• Запорные фитинги – это краны, вентили, клапаны, которые устанавливают для возможности регулировки потока носителя. Как правило, запорная арматура устанавливается на разборном соединении, но возможна и установка пресс-кранов.

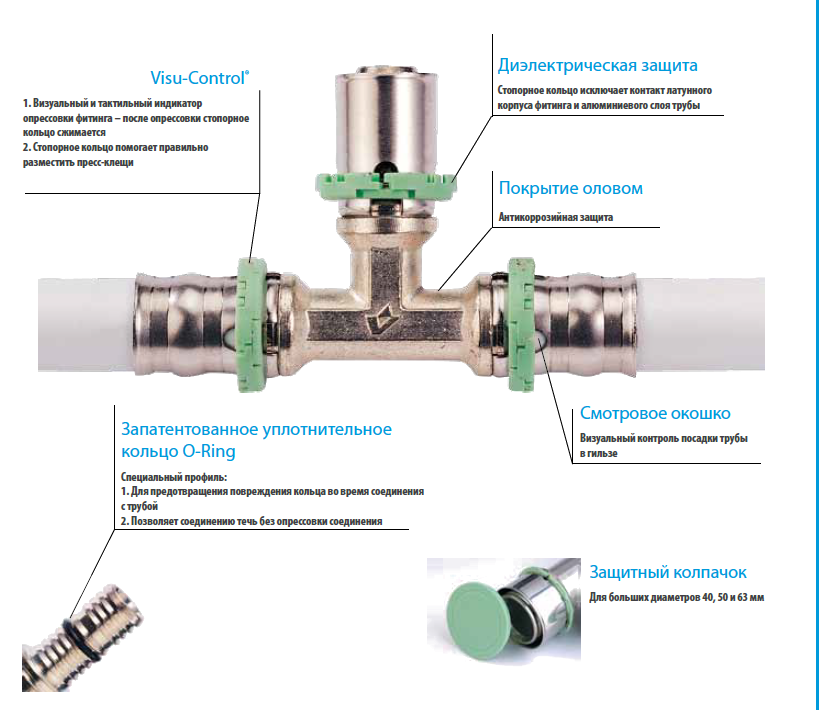

Что такое пресс-фитинги

Поскольку металлопластиковые трубы нельзя сваривать, то их соединение осуществляется посредством дополнительных деталей для монтажа – фитингов.

Существует два вида соединений металлопластиковых коммуникаций: разъемные и неразъемные.

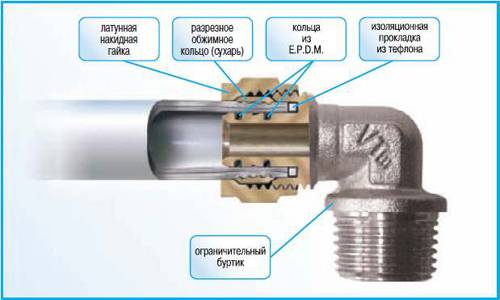

• Для разборного стыка используют фитинги с накидной гайкой, которая выполняет роль пресса. Такие детали называются компрессионными.
• Второй вид фитингов используется при монтаже неразъемных конструкций. Это детали без резьбы. Вместо гайки роль пресса выполняет стальная гильза. В процессе установки гильзу деформируют, вернуть ей первоначальную форму становится невозможным.

Следовательно, при монтаже металлопластиковых труб используют два вида пресс-фитингов:

• обжимные;
• надвижные.

Принцип действия у этих деталей одинаков. Отличие состоит в технологии монтажа. Для работы потребуется разный инструмент.

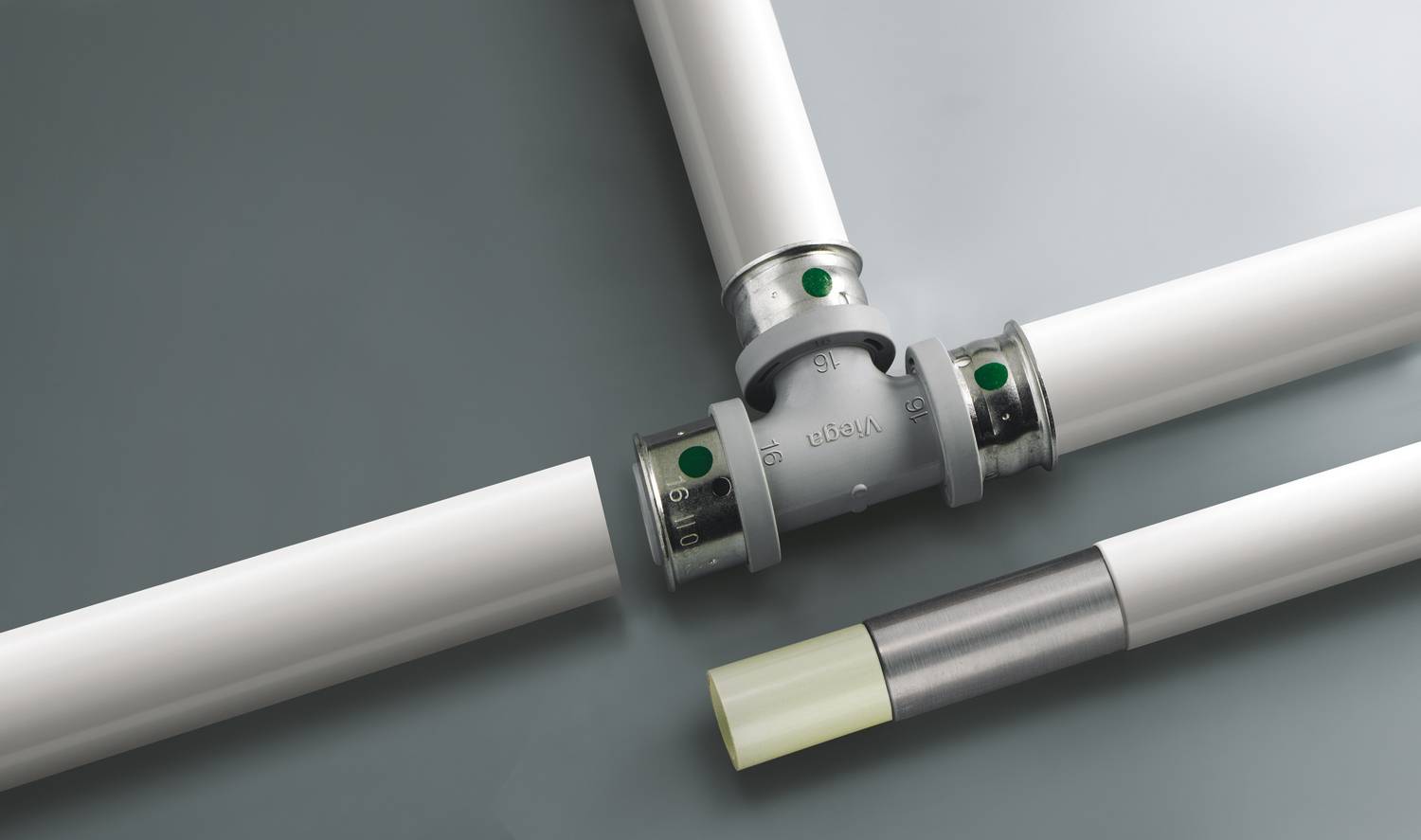

Пресс-фитинги для металлопластиковых коммуникаций выпускают из латуни или нержавеющей стали. Детали из латуни несколько дороже, но предпочтительнее стальных. Стальные пресс-фитинги в перспективе могут подвергнуться процессам коррозии. С латунными это исключено (при соблюдении технологии монтажа).

Пресс-соединение или компрессионный фитинг?

При сборке трубопровода из металлопластика можно использовать два вида фитингов для металлопластиковых труб:

• Компрессионные;
• Пресс-фитинги.

Казалось бы, что использование компрессионных фитингов проще, ведь при их использовании не придется приобретать специальный инструмент. Кроме того, установка таких фитингов не требуется особого опыта и специфических умений. Для осуществления монтажа потребуется минимальный набор инструмента: резак, калибратор, набор гаечных ключей, пружина монтажная.

Однако в том случае, если нужно получить действительно надежное соединение, необходимо использовать обжимные фитинги для металлопластиковых труб. Кроме того, установка пресс-фитинга занимает меньше времени, чем монтаж фитинга компрессионного.

Если же осуществляется обжим металлопластиковых труб при помощи пресс-клещей, то соединение получается более надежным. Да и монтаж занимает меньше минуты.

Возможности пресс-фитингов

Ассортимент пресс-фитингов достаточно широк, поэтому с их помощью можно создать любую разводку. Для линейного соединения труб используются соединительные муфты и переходники.

Для выполнения поворотов используются тройники, уголки, отводы, крестовины. Кроме того, при помощи таких фитингов можно произвести соединение металлопластиковой трубы с трубой металлической, при условии, что на последней имеется резьба.

Преимущества пресс-фитингов

Соединения при помощи пресс-фитингов получатся долговечными и прочными. Контролировать их в процессе эксплуатации трубопровода нет необходимости.

• Технология соединения довольно проста, для выполнения работы не требуется ни специфических знаний, ни особого опыта. Но использование этого вида соединения предполагает, что будет использовать специальный обжимной инструмент для металлопластиковых труб.
• Использование пресс-фитингов позволяет вести монтаж максимально быстро.

Что нужно знать о разнице способов?

Перед выбором вида фитингов, устанавливаемых на водопровод или отопительную систему, необходимо познакомиться с отличиями двух разных способов обжима:

• Трубопровод с компрессионными фитингами – обслуживаемый (нуждается в подтяжке гаек примерно раз в году), а система с пресс-фитингами – монолитная, не обслуживаемая.
• Для монтажа компрессионных деталей достаточно подручных инструментов, для установки пресс-гильзы необходимы специальные пресс-клещи.
• Систему с компрессионными фитингами в любой момент можно разобрать для замены деталей или ремонта, трубопровод с пресс-фитингами если и придется менять, то полностью.
• Разборная система должна быть на виду (для регулярного обслуживания), монолитные соединения можно заливать стяжкой и маскировать в стенах.

Если важна стоимость комплекта соединительных элементов, то имейте в виду, что пресс-фитинги примерно в 1,5 раза дешевле обжимных аналогов.

Что нужно знать о разнице способов?

Перед выбором вида фитингов, устанавливаемых на водопровод или отопительную систему, необходимо познакомиться с отличиями двух разных способов обжима:

• Трубопровод с компрессионными фитингами – обслуживаемый (нуждается в подтяжке гаек примерно раз в году), а система с пресс-фитингами – монолитная, не обслуживаемая.
• Для монтажа компрессионных деталей достаточно подручных инструментов, для установки пресс-гильзы необходимы специальные пресс-клещи.
• Систему с компрессионными фитингами в любой момент можно разобрать для замены деталей или ремонта, трубопровод с пресс-фитингами если и придется менять, то полностью.
• Разборная система должна быть на виду (для регулярного обслуживания), монолитные соединения можно заливать стяжкой и маскировать в стенах.

Если важна стоимость комплекта соединительных элементов, то имейте в виду, что пресс-фитинги примерно в 1,5 раза дешевле обжимных аналогов.

Преимущества и недостатки

Самое большое преимущество прессового соединителя – надежность. Соединение неразъемное, герметичное и не требует никакого обслуживания (например, подтягивания гаек, как у компрессионных фитингов). Металлопластиковый трубопровод, соединенный при помощи пресс-фитинга, можно даже заливать в стяжку или зашивать фальш-стенами из гипсокартона.

Прочие достоинства пресс-фитингов:

1. Простая надежная конструкция обеспечивает долговечность.
2. Прочность соединительного узла.
3. Легкий и быстрый монтаж с применением несложного оборудования – ручного пресса.
4. Большой ассортимент разнообразных конструкций позволяет подобрать пресс-фитинги для монтажа инженерных металлопластиковых систем любой конфигурации.
5. Долговечность. Срок службы примерно равен сроку службы пластика и составляет десятки лет.
6. Стойкость к коррозии основного материала – латуни, нержавеющей стали.
7. Безопасность для людей, животных.
8. Экологичность. Металлические детали после использования просто переплавляют в новые изделия.
9. Соединители практически не сужают сечение металлопластиковых трубопроводов, имеют небольшое гидравлическое сопротивление.

Недостатки:

1. Латунные фитинги рассчитаны на рабочее давление до 1,6 Мпа (16 атмосфер). Но на практике такое давление обычно не встречается даже в многоэтажках. В частных домах давление редко превышает 2-3 атмосферы.
2. Латунные изделия с течением времени покрываются патиной, темнеют. Поэтому их часто покрывают хромом или никелем для декоративности.
3. В определенном смысле недостаток фитинга в его «одноразовости» – неразъемное соединение разборке не подлежит, запрессовывать соединитель повторно нельзя, при неправильной запрессовке пресс-фитинг придется обрезать и выкинуть.

Особенности ручного пресса для труб

Металлопластиковые изделия можно обжать механическими и гидравлическими ручными клещами. Первый тип инструмента состоит из двух рукояток, которые соединены с обжимной головкой при помощи шестеренчатого механизма. При их сжатии происходит передача усилия на головку, а она в свою очередь сдавливает гильзу фитинга.

В комплекте к ручным клещам прилагаются различные варианты насадок

Такие пресс-клещи для металлопластиковых труб имеют возможность регулирования длины рукояток, что облегчает работу оператора. Механический инструмент более дешев и конструктивно прост, но требует затрачивания физических усилий.

Гидравлические пресс-клещи для металлопластиковых труб на одной из своих ручек имеют гидроцилиндр. Его выходной шток механически связан с головкой обжима. Во время сведения рукояток в гидроцилиндр вдавливается поршень и создается давление, которое передается головке. Таким образом, при работе затрачиваются меньшие усилия, но это повышает стоимость инструмента и требует его регулярного технического обслуживания.

Монтаж

Обзор пластиковых шаровых кранов для полиэтиленовых ПВХ и ПНД труб

Фитинги из рассматриваемого материала могут быть разных форм. Популярными являются углы (отводы), заглушки, крестовины, тройники.

По принципу установки можно выделить компрессионные фитинги для сшитого полиэтилена и пресс-фитинги. Ими можно сделать разъёмные и неразъёмные соединения соответственно.

Вы решили использовать сшитый полиэтилен как главный материал при монтаже отопительной системы? Тогда фитинги и трубы стоит использовать одной компании-изготовителя. В противном случае изделия разных производителей могут не подойти друг другу. И хотя вы можете не заметить разницу на первый взгляд, но во время работы могут появиться протечки.

Установка компрессионных фитингов

Стоит сказать, что данные элементы представляют собой разборную конструкцию. Чтобы не возникло протечек, вкладыш из пластика сдавливают воздействием накидной гайки.

Установка фитингов компрессионного типа выполняется без специального оборудования следующим образом:

1. Вначале нужно обрезать край трубы минимум на 5 см. Это делается потому, что трубный торец из СП при длительном хранении может утрачивать некоторые эксплуатационные свойства.
2. Отрезать изделие можно болгаркой либо простой ножовкой по металлу. Линия реза должна быть перпендикулярной продольной оси трубы. На торце нужно снять фаску, что облегчит установку водопровода. Не должно быть заусениц. Если требуется, можно использовать наждачную бумагу для удаления неровностей.
3. На трубу устанавливается накидная гайка, гильза, иногда используют и резервное кольцо уплотнения. Кольцо монтируется на торце сегмента соединения.
4. Теперь труба вставляется в фитинг и крепится накидная гайка. Для герметичности будет достаточно закрутить всё вручную. Если есть необходимость, можно взять разводной ключ, только в этом случае не применяйте излишнюю силу.

Фитинг компрессионный для труб PEX 20х2,0х3/4 STOUT

Установка пресс-фитингов

Такие изделия устанавливаются немного по-другому. Пресс-фитинги подразумевают получение неразъёмных соединений, которые отличаются высокой прочностью и долгим сроком службы. Поэтому их можно использовать при монтаже систем с высоким давлением.

Расширительный инструмент для труб из сшитого полиэтилена PEX

Монтаж проводится поэтапно:

1. Сначала подготавливаются трубы. Так же, как и при установке фитингов компрессионного типа.
2. На трубу крепится неразрезанная гильза.
3. Для установки нужно сделать трубные края немного шире. Это можно сделать при помощи специального расширителя и необходимой его насадки.
4. Рукояти расширителя сводятся и закрепляются в данном положении пару секунд.
5. Потом устройство достаётся, а в трубу помещается штуцер фитинга подсоединения. Так как материал обладает эластичностью, то труба из СП стремится принять прежнюю форму и крепко обжимает поверхность штуцера – и уже через непродолжительное время снять элемент почти невозможно.
6. Гильза занимает рабочее положение – передвигается на трубу над соединительным штуцером фитинга.
7. На завершающем этапе проводится обжим гильзы с применением специального пресс-оборудования.

Пресс-фитинг тройник Valtec

https://youtube.com/watch?v=XhNKqi2-tHM

Как вы убедились, установка фитингов из сшитого полиэтилена в любом из случаев не представляет сложности, поэтому это под руку даже новичку.

Профессионалы советуют при покупке фитингов и труб из сшитого полиэтилена рассмотреть компанию Rehau (Рехау). Изделия данного производителя высококачественные и отличаются долгим сроком службы. Однако и продукция других популярных изготовителей зачастую не уступают по качественным характеристикам, а некоторые модели могут обойтись вам даже дешевле.

Сшитый полиэтилен – это на данное время лучший материал для прокладки водопровода, а компрессионные фитинги – это лучшее решение для хорошей герметизации трубных стыков. По сравнению с другими изделиями, медными или пластиковыми, система из СП характеризуется высоким качеством и практичностью в монтаже. Высокая цена за фитинги для сшитого полиэтилена быстро окупается стойкостью к износу и продолжительному эксплуатационному периоду.

Технология соединения металлопластиковых сегментов

Соединение сегментов из металлопластика выполняется посредством фитингов двух видов:

• компрессионных;
• прессовых.

Стыковка труб с помощью высокотемпературной сварки (пайки) и склеивания не выполняется, данные методы применимы лишь для композитных изделий — полипропиленовых, полиэтиленовых и ПВХ.

Выбор конкретного типа фитингов зависит от функционального назначения трубопровода. Если монтируется водопровод под холодное водоснабжения либо система с наружным размещением имеет смысл применять компрессионные фитинги, поскольку их монтаж не требует наличия специального инструмента — обжимная гайка фитинга затягивается обычными рожковыми ключами. Компрессионный фитинг дает разборное соединение, которое можно демонтировать при необходимости.

Однако использовать компрессионные фитинги не рекомендуется при обустройстве горячего водоснабжения и отопительных коммуникаций, поскольку металлопластиковые линии при нагреве расширяются, что может стать причиной протечек в местах фитингов. Учитывайте, что компрессионные соединения нельзя применять при скрытой укладке трубопровода (при монтаже системы за декоративными панелями либо при ее бетонировании внутри стен), поскольку они требуют периодического обслуживания.

Установка пресс-фитинга с применением гидравлического инструмента

Пресс-фитинги в данном плане более надежны. Они образуют неразъемное соединение, не подлежащее демонтажу, но при этом устойчивое к протечкам из-за линейного расширения труб (водопровод выдерживает давление в 10 мПа). Однако для монтажа прессовых фитингов необходим специальный инструмент — пресс-клещи, которые обойдутся вам в 1-3 тысячи рублей. Пресс-клещи есть в ассортименте всех ведущих производителей, реализующих полимерные трубы — Валтек, Рехау, Экопласт.

Для соединения металлопластиковых трубопроводов требуются следующие инструменты:

• ножницы для резки пластиковых труб (труборез);
• развертка либо наждачная бумага и напильник — для удаления заусениц;
• калибратор — для устранения овала, возникшего после резки;
• разводной либо рожковые ключи (для компрессионных) или пресс-клещий (для прессовых фитингов).

Фитинги любого типа имеют крайне обширное разнообразие форм. В ассортименте представлены соединительные муфты (на два сегмента), угольники, тройники и крестовины, с применением которых можно обустроить трубопровод любой конфигурации.

Рассмотрим соединение металлополимерных труб с помощью пресс-фитингов:

1. Труба распрямляется, отмеряется и размечается в месте среза.
2. По монтажной отметке труба обрезается специальными ножницами под прямым углом.
3. С помощью развертки либо напильника срез очищается от заусениц.
4. Труба распрямляется калибратором и до упора вставляется в фитинг так, чтобы она размещалась между обжимной муфтой и штуцером.
5. Муфта обжимается посредством пресс-клещей так, чтобы на ней образовались 2 равномерных кольца. Учитывайте, что после смещения клещей повторный обжим выполнять нельзя.

Монтаж компрессионного фитинга

Инструкция для соединения труб с помощью компрессионных фитингов:

1. Выполняется нарезка и очистка среза от заусениц, торцевая часть трубы распрямляется калибратором.
2. На сегмент одевается обжимная гайка, после чего на расстоянии 10 мм от среза устанавливается разрезное кольцо.
3. Труба до упора одевается на штуцер фитинга и обжимное кольцо закручивается сперва вручную, а затем дотягивается с помощью рожковых ключей — одним ключом фиксируется корпус фитинга, вторым — вращается гайка.

Соединение металлопластиковых труб с металлическими выполняется посредством специальных прессовых и компрессионных фитингов, на которых предусмотрен штуцер с внутренней резьбой для стыковки со стальным сегментом.

Инструкция по монтажу следующая:

1. С помощью болгарки старая металлическая труба обрезается на месте предполагаемого соединения.
2. Труба очищается от ржавчины и покрывается солидолом, после чего на ней с помощью резьбореза формируется резьба соответствующей фитингу конфигурации.
3. Резьба очищается от пыли и на стальную трубу накручивается фитинг. Зазор на внутренней части фитинга покрывается силиконовым герметиком.
4. Выполняется подсоединение металлопластиковой трубы по рассмотренной выше технологии.

Преимущества использования пресс-аппаратов для фитингов

Компактные, легкие устройства не требуют особых навыков при эксплуатации и зачастую имеют в комплекте поставки различные съемные элементы, в том числе вкладыши, позволяющие проводить монтаж трубопроводов различного диаметра.

Например, ручной инструмент для пресс-фитингов может оснащаться специальными системами контроля и оптимизации:

• OPS – дает возможность увеличить прилагаемые усилия с помощью ступенчатых фиксаторов;
• APC – устройство автоматического контроля за процессом прессования фитингов, не дает прессу ослабить усилие вплоть до успешного окончания обжима;
• APS – система, отвечающая за эффективное распределение прилагаемых усилий в соответствии с размерами фитинга.

Электрические устройства также снабжаются большим количеством функций и систем, упрощающих работу. С помощью правильно подобранного пресса для монтажа фитингов можно выполнить грамотную опрессовку, получив в результате надежный, прочный и долговечный трубопровод. Благодаря продуманной конструкции данные устройства применяются даже в труднодоступных местах.

Разновидности

Ассортиментный перечень пресс-фитингов очень широкий. Это позволяет подобрать соединительные элементы для любого стыка, разветвления, поворота. Производители выпускают размерный ряд деталей для сборки, который соответствует диаметру трубного материала.

Сегодня нет установленных единых стандартов на размеры для фитингов. На каждом производстве применяют свой стандарт. Разница в пол миллиметра может служить причиной протечки в будущем.

• Переходники. Детали используются при монтаже линейного перехода: с диаметра на диаметр (больше-меньше); с металлопластика на пластик; с металлопластика на сталь.
• Детали для разводки. Это тройники, крестовины. Уголки, обводы при монтаже металлопластиковых труб требуются нечасто, поскольку здесь используют пластичность самого трубного материала. Фитинги для разводки могут совмещать возможность разводки и перехода на другой материал или диаметр. Такие соединительные детали называют комбинированными.
• Муфты. Детали для соединения прямых труб одного диаметра.
• Запорные фитинги – это краны, вентили, клапаны, которые устанавливают для возможности регулировки потока носителя. Как правило, запорная арматура устанавливается на разборном соединении, но возможна и установка пресс-кранов.
