Практически во всех сплит-системах для переключения режимов работы используется кнопка «MODE». С ее помощью вы переключаетесь между режимами:

AUTO – автоматическим;
HEAT – обогрева;
COOL – охлаждения;
DRY – осушения;
FAN – вентиляции.

У каждой модели они расположены в своем порядке. Вам лишь нужно дождаться, пока на дисплее пульта не загорится значок солнышка, «HEAT», или эта надпись не отметится галочкой или стрелкой.

Некоторые модели оснащены универсальными пультами управления. Если режим не переключается нормальным способом, вам нужно:

Достать батарейки из пульта и вставить заново;
Дождаться пока на нем не начнет мигать стрелка между положениями «HEAT» «COOL»;
Нажать кнопку «MODE», когда стрелка будет напротив надписи «HEAT».

Основные режимы работы сплит-системы

В основном кондиционеры имеют 5 режимов работы:

Охлаждение

По статистике, данный режим пользуется наибольшим спросом среди всех остальных. Об этом режиме наслышаны практически все. Благодаря охлаждению, в жаркие дни в помещении прохладно и комфортно. Это находка не только для жилых помещений, но и для магазинов, офисов и прочих помещений. Некоторые люди, покупая кондиционер, не знают о существовании других режимов. Но после консультации с продавцом и узнав об остальных функциях, приходят в восторг.

Осушение

Кондиционер, работающий на режиме «осушение», благоприятно влияет на различные помещения с повешенной влажностью. При данном режиме значительно снижается влажность воздуха, не меняя температуры в комнате.

Вентиляция

Включение режима «вентиляция» не греет воздух, а также не снижает температуру воздуха и влажность. Режим способствует циркуляции воздуха в помещении. При установке специальных фильтров – воздух очищается. Очень полезное устройство, ведь можно проветрить помещение с помощью кондиционера, без применения всеми привычного открывания окон.

Автоматический

Во время автоматического режима, кондиционер регулирует заданную температуру воздуха в комнате. А именно: человек устанавливает определенную температуру, а сплит-система ее регулирует. Больше ничего настраивать не нужно, так как устройство само будет поддерживать заданные характеристики.

Нагрев

Принцип работы кондиционера в режиме обогрева прост – температура воздуха в комнате нагревается до заданной температуры. Но так как данный режим используется при морозе, то существует ряд нюансов, которые необходимо рассмотреть детальней.

Кондиционер нагревает воздух и может использоваться для обогрева

Особенности, о которых важно помнить

Поведения кондиционера во время переключения режима может показаться странным, однако не стоит излишне переживать по этому поводу. Поскольку сплит-система начинает перенаправлять движение хладагента, алгоритм её работы меняется.

Поэтому нужно учитывать некоторые нюансы:

При переключении кондиционера на обогрев вентилятор может останавливаться. Ничего страшного в этом нет, в это время просто нагревается радиатор. При соблюдении рекомендаций температурного режима, это нормальная работа сплит-системы.
Если температура в комнате выше, чем та, которую пользователь настроил, кондиционер не будет поддерживать обогрев.

При настройке оборудования пульт всегда нужно направлять в его сторону, иначе возможна ситуация, когда на пульте настройки изменились, а кондиционер обновления не принял.
Один кондиционер может обогреть воздух только в периметре одного помещения.
Если после соблюдения все рекомендаций устройство так и не стартовало, необходимо обратиться к специалисту.

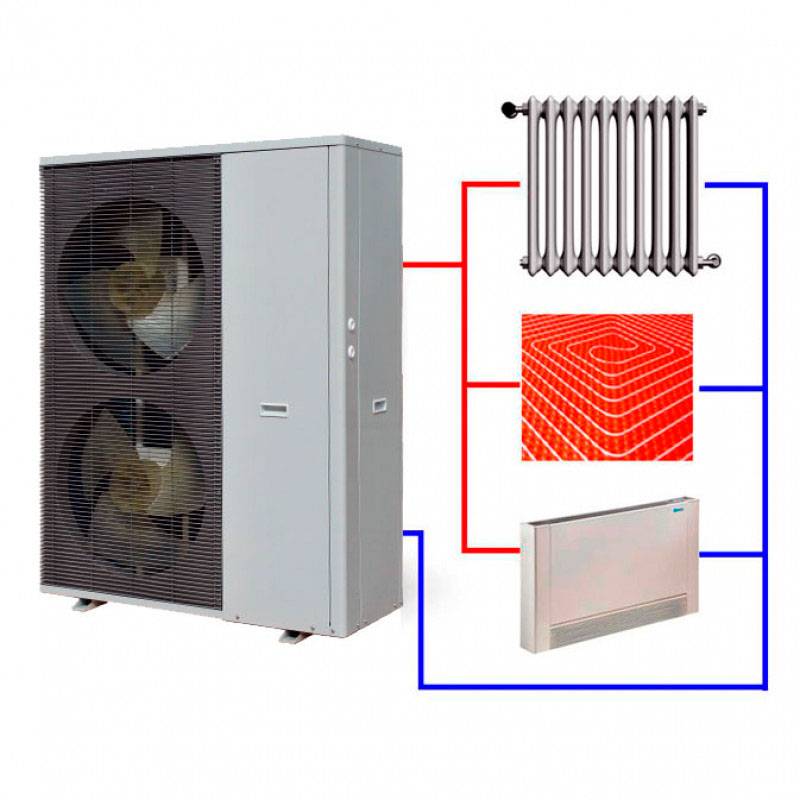

Как подобрать тепловой отопительный насос воздух-вода

Правильно выбрав тепловой насос для отопления дома воздух-вода, можно раз и навсегда решить вопрос обогрева жилых и промышленных помещений. Подбор подходящей тепловой станции выполняют следующим образом:

Тип корпуса – производители предлагают две базовых конструкции. Низкотемпературный моноблочный тепловой насос типа воздух-вода примечателен тем, что в помещении не устанавливается никакого оборудования, все необходимые узлы расположены на улице (либо в отдельном изолированном помещении). В дом входит только подающий и обратный трубопровод отопления. Сплит – системы, больше предназначены для бытового использования. Внешний блок устанавливается на улице и подключается к емкости накопителю. Разогретый фреон разогревает конденсатор, который методом косвенного нагрева передает тепло жидкости, используемой в качестве теплоносителя.
Функциональные возможности – некоторые модели предназначены для подключения только к системе водяного обогрева здания. Применение других теплонасосов воздух-вода, подходит для отопления и горячего водоснабжения.
Зависимость производительности от температуры окружающей среды – бытовые модели обычно ограничены температурой от +45°С до -15°С, можно приобрести оборудование, способное вырабатывать тепловую энергию даже при -25-32°С. Эффективность системы отопления дома с ТН воздух – вода, напрямую зависит от этого параметра.

Дополнительно, к параметрам при выборе, обращают внимание на мощность оборудования, компанию производителя, выпускающую теплонасос и себестоимость установки, включая проведение монтажных работ

Как сделать расчет необходимой мощности ТН воздух-вода

Существует два понятия, предварительный (в первом приближении) и проектный расчёт мощности. Первый можно выполнить самостоятельно, второй делает специализированное учреждение. В первом приближении, на каждый квадратный метр рассчитывают 70 Вт мощности ТН. Дальнейшие расчеты выполняют следующим образом:

Подсчитывают общую отапливаемую площадь.
Умножают полученную сумму на 0,7.
Полученный результат будет соответствовать минимально необходимой мощности оборудования.

Чтобы обеспечить максимальную экономичность отопления дома с помощью теплового насоса системы воздух-вода, потребуется грамотная проектная документация и квалифицированное выполнение монтажных работ.

Производители тепловых насосов отопления воздух-вода

Буквально 10 лет назад, на рынке предлагались всего несколько моделей тепловых насосов. Сегодня выбор стал намного больше. Ведущие немецкие производители, российские, японские и китайские компании, выпускают оборудование, с той или иной долей теплоэффективности.

Судя по отзывам покупателей, наиболее востребованными являются насосы следующих компаний:

Viessmann – более 30 лет занимается выпуском тепловых насосов. С тех пор, продукция компании существенно изменилась. Были учтены пожелания потребителей, внедрены новые технологии. В ТН Viessmann используется инновационная автоматика, полностью регулирующая весь процесс работы, оптимизирующая процесс обогрева, в согласии с погодными условиями.
Buderus – модели отличаются высокой производительностью. Предназначены для бытового и промышленного применения. Полностью соответствуют особенностям отечественной эксплуатации. В серии Buderus предлагаются насосы для обогрева площади до 500 м² и выше.
Stiebel Eltron – еще одна немецкая компания, пользующаяся неизменным спросом у отечественного потребителя. В качестве достоинств можно выделить большой ассортимент предлагаемого оборудования, функциональность устройств и возможность подбора по индивидуальным запросам. Модели Stiebel Eltron имеют высокий уровень СОР и отличаются экономичностью.
Heliotherm – австрийские теплонасосы, имеющие один из лучших показателей СОР среди всего термального оборудования. Имеют официальное представительство в РФ, что во многом облегчает монтаж, обслуживание систем и выполнение гарантийных обязательств. Теплонасосами Heliotherm оснащены более 15 000 различных объектов.

Стоимость установки ТН воздух-вода

Последние модели тепловых насосов обойдутся в 160-1200 тыс. руб. Цена варьируется, в зависимости от производителя. На стоимость сильно влияет «раскрученность» бренда. Китайские модели, имеют меньшую цену, но и уступают по надежности и показателям СОР.

Монтаж теплонасосов воздух-вода обычно входит в стоимость. Большинство производителей, дополнительно, бесплатно делают проект и предоставляют другие услуги по обслуживанию. Рассчитать полную стоимость, включая покупку ТН и его установку можно с помощью он-лайн калькуляторов.

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства

Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
При контакте с внешней средой хладагент закипает и испаряется.
После этого хладагент в виде пара поступает в компрессор.
Там он сжимается — благодаря этому серьёзно повышается его температура.
После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным — горячий.

Преимущества:

Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)

Правильное использование ПУ

Существуют специальные правила, на основании которых производится эксплуатация кондиционера в домашних условиях.

Необходимо проводить регулярную очистку внешнего блока, особенно решетки на входе.
Все окна и двери наружу должны быть закрыты, когда включается сплит система. Такие меры позволяют не перегружать изделие.
Нельзя использовать кондиционер постоянно в течение суток.
Своевременное техническое обслуживание увеличивает продолжительность исправной работы сплит установки.
При забивании осевшей пылью фильтров внутреннего блока, пользователи самостоятельно могут снять, промыть их и высушить естественным способом без применения фена, чтобы не повредить нежную сетку.
Разрешено подключать к одному выносному блок несколько внутренних устройств.

Читать далее: Система отопления в одноэтажном доме схемы и составление проекта

Чтобы выполнять эти рекомендации, достаточно внимательно прочитать инструкцию, которая разработана для каждой модели кондиционера.

Эти дистанционные устройства придаются к каждой модели. На сегодня выпущено множество различных вариаций, но надписи и функции на кнопках аналогичные. Большинство пользователей не читают инструкцию, а пользуются только кнопкой пуска и настройкой температуры. Но на ПДУ есть множество других клавиш. Расскажем об их названиях и основных функциях.

Power, в некоторых ПУ on/off — включение/выключение изделия.
Mode: нажав ее один раз, вы переводите устройство в автоматический режим подачи воздуха, дважды — изделие будет работать в режиме cool.
Swing: включается режим колебательного движения жалюзи для рассеивания воздушного потока по всему пространству.
Dry, что означает сухой — устройство работает на средних оборотах.
Fan (веер, опахало) — кондиционер работает медленнее или быстрее.
Turbo: максимальные обороты и производительность.
Temp: клавиша регулировки температурного режима холод/тепло.
Smart Saver (умная экономия) — при достижении оптимальной температуры изделие отключается и работает в режиме вентилятора.
Auto Clean: обеззараживаются и высушиваются все детали устройства. Нажимая эту клавишу один раз в три дня (при этом изделие работает не более получаса), вы позволяете ему самостоятельно избавиться от излишков влаги.
Sleep: перевод кондиционера в полуспящий режим, холодный воздух распространяется по потолку, используем ночью.
On Timer: включение таймера.
Off Timer: отключить время.
Clean Air: процесс ионизации воздушного потока.
Ok: клавиша подтверждения выбранных параметров.
Cancel: отмена выбранной команды.
Reset: сброс всех настроек.
Lock: блокировка кнопок (защита от детей).

От правильного подбора модели будет зависеть то, как работает кондиционер с подогревом

Здесь важно обратить внимание на характеристики СОР (отношение мощности нагрева к потребляемой) и EER (отношение охлаждение/потребление):

COP в моделях для дома должна равняться 2,8-4;
у EER этот показатель может составлять 2,5-3,5 единиц.

Как включить кондиционер на «Обогрев» или «Тепло»?

У многих покупателей в период наступления первых холодов возникает проблема с тем, как включить кондиционер на обогрев.

Мы собрали основные варианты как это можно сделать.

Перед тем как включать кондиционер на тепло убедитесь, что:

1) кондиционер обладает функцией обогрева

2) наружная температура воздуха соответствует заявленным показателям в инструкции к кондиционеру

В каждой инструкции к кондиционеру указано, при каких температурах разрешается его эксплуатация. Если вы не уверены, то позвоните в компанию, которая занималась установкой или сервисным обслуживанием вашего кондиционера. Обычную сплит-систему можно эксплуатировать до -5 градусов, но мы советуем своим клиентам эксплуатировать до 0 градусов. Установив зимний комплект можно использовать кондиционер в режиме обогрева и включать его даже при -30 градусах.

Переключение из режима охлаждения в режим обогрева осуществляется с пульта ДУ. Есть несколько вариантов это сделать:

Вариант №1

На вашем пульте ДУ есть кнопка «MODE»
При ее нажатии на дисплее пульта отобразится значок «солнышка» или надписи «HEAT»
Необходимо немного подождать ~5 минут, так как теплый воздух пойдет не сразу

Также возможно произвести все вышеперечисленные настройки на пульте и после этого, направив пульт на кондиционер, нажать кнопку «ON».

Вариант №2

Если на пульте нет кнопки «MODE», но есть кнопка, над которой символы: «снежинка», «вентилятор», «капелька», «солнышко»
Выбираем «солнышко»
Необходимо также немного подождать ~5 минут, так как теплый воздух пойдет не сразу

После того как вы запустили функцию обогрева нужно установить соответствующую температуру. Делается это с помощью кнопок «+» или «-» на пульте ДУ, либо клавишами вверх вниз. Мы рекомендуем установить температуру от 24 до 28 градусов в зависимости от ваших предпочтений и влажности воздуха в помещении.

Если вы выполнили все действия выше, но кондиционер все равно не включается на обогрев, то возможно в нем просто нет такой функции. Проверить это можно в инструкции к кондиционеру. Если в инструкции написано, что подобная функция все же предусмотрена, то обратитесь в сервисную компанию, которая вас обслуживает, возможно, что вам потребуется ремонт.

Инструкция для кондиционеров Ballu

Инструкция для кондиционеров Hitachi

Инструкция для кондционеров Daikin

Инструкция для кондиционеров Electrolux

Инструкция для кондиционеров Panasonic

Инструкция для кондиционеров Gree

Инструкция для кондиционеров Hisens

Инструкция для кондиционеров Royal Clima

Разновидности систем воздушного отопления

Существует много разновидностей систем воздушного отопления, но прежде их стоит разделить на местные и центральные. Соответственно, первые применяются для частных домов и коттеджей, а вторые для промышленных объектов с большими отапливаемыми площадями. Также системы разделяются по принципу теплового обмена:

с полной рециркуляцией;
с частичной;
прямоточные.

Прямоточные применяются для обогрева промышленных объектов. В них теплый воздух подается в помещения и залы по центральным каналам. Для частного дома предпочтительнее и экономичнее использовать системы с полной и частичной рециркуляцией, при которых нагретый воздух проникает в помещение чуть выше места забора осевшего холодного.

Также их можно различать по расположению дефлектора, через который нагретый воздух распространяется по помещению:

напольные;
подвесные;
встраиваемые потолочные, стеновые и в полу.

Как сделать систему воздушного отопления для частного дома своими руками

Непосредственно перед монтированием системы воздушного отопления частного дома рекомендовано сделать проект. Следует рассчитать:

площадь помещения;
наличие теплопотерь (пол, потолки, стены, окна);
мощность теплогенератора, который необходим для прогрева пространства;
скорость подачи теплого воздуха;
диаметр воздуховодов, их количество, а также крепежи к ним.

Основные используемые материалы:

воздуховод нужной длины и диаметра;
теплогенератор;
решетки декоративные, которые крепятся на концах воздуховода;
фильтра воздушные;
вентиляторы;
крепежные элементы;
инструменты (шуруповерт, серебристый скотч, уровень, линейка, рулетка, карандаш).

Установка такой отопительной системы проходит следующие этапы:

Монтаж теплогенератора в отдельном помещении.
Прорезают отверстия для воздуховодов в стенах.
Соединяют все элементы, согласно выбранному проекту.
Располагают вентилятор под теплогенератором.
Крепят декоративные элементы.
Проводят диагностика всех соединений и запускается оборудование.

Для эстетики воздуховоды прячут в межпотолочное или напольное пространство.

От солнца

Использование природной энергии сокращает расходы на обслуживание системы. Плотность выделяемой солнечной энергии зависит от времени года. Работает такой вариант за счет нагрева поверхностей воздушного коллектора солнцем и передачи тепла в помещения. Состоит из следующих элементов:

теплоизолирующий корпус;
абсорбирующий экран черного цвета;
радиатор;
стекло или поликарбонат;
вентиляторы.

Воздух закачивается в коллектор, где, под действием нагретых солнцем абсорбирующих поверхностей, он прогревается. После он вентилятором перегоняется в помещение.

Материалы, необходимые для изготовления солнечной системы своими руками:

ДСП, фанера или бруски для внешнего корпуса.
Дно из профнастила, желательно покрыть черной краской и проложить изоляционный материал.
Радиатор можно взять от старых холодильников либо сделать из меди и алюминия. Многие собирают его из скрепленных между собой алюминиевых банок из-под напитков.
Крышка делается из стекла или поликарбоната.
Для теплоизоляции, корпус обклеивается пенополистиролом.
Вентиляторы. Можно использовать кулеры от старой техники.

Такие, собранные своими руками, системы могут работать от сети либо аккумулятора.

На основе печи длительного горения

При наличии печи можно сделать дополнительную систему отопления от нее. Для этого делают планировку вентиляции – чтобы холодный воздух заходил в печь, а разогретый распространялся в помещении. Устанавливают гибкие каналы с теплоизоляцией, которые монтируют по всем помещениям. Они могут работать за счет естественной вентиляции, а можно также подключить вентиляторы.

Система воздушного отопления дома на основе печи длительного горения на естественной вентиляции способна отапливать до 4 комнат.

Монтируют такую модель следующими этапами:

устанавливают печь длительного горения;
проектируют расположение воздуховодов;
их крепят к печке и монтируют по дому;
внизу устанавливают вентилятор для увеличения скорости подачи воздуха в патрубки;
проводят проверку всех соединений и запускают оборудование.

При горении выделяется сажа, поэтому такой вариант воздушного отопления требует дополнительных фильтров, которые устанавливают в воздуховоды и решетки на выходе.

На основе булерьяна

Бульеран – удивительная печка, работающая на принципе газогенерации. В нее снизу идут ненагретые массы, а сверху выходят теплые. В этом случае к такой печи подключают алюминиевые или жестяные патрубки, которые распространяют тепло по помещениям. Это еще один вариант системы воздушного отопления от печи для частного дома.

При монтировании этой системы, необходимо:

спроектировать расположение воздуховодов;
присоединить их к булерьяну;
скрепить все элементы между собой, проверить их прочность и запустить систему.

Воздушное отопление набирает популярность использования в частных домах. Это простой и удобный способ прогреть все помещения сразу. Выше рассмотрены методы, как сделать системы воздушного отопления для частного дома своими руками. Они несложные и подобные конструкции можно провести в доме самостоятельно

Важно учитывать расположение всех коммуникаций и правильно рассчитать необходимую мощность обогрева

При бережной эксплуатации, постоянной диагностике и прочистке элементов, такая система отопления прослужить долго без перебоев. Она создаст комфортные условия для нахождения в помещениях в любое время года.

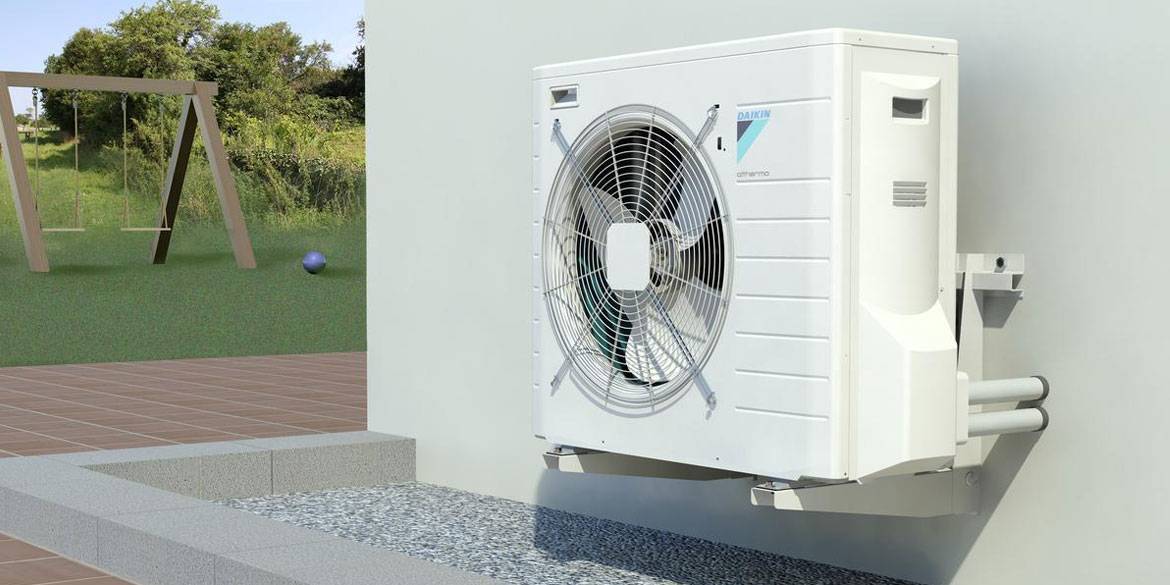

Преимущества и недостатки обогрева помещений с помощью кондиционера

Надо отметить, что сплит-системы – это новый вид отопительного оборудования, который, как и все другие нагревательные элементы, имеет свои плюсы и минусы. Начнем с преимуществ.

По сравнению с другими нагревательными приборами кондиционеры зима-лето обладают более высоким КПД, в два-три раза.
У них принудительная форма вентиляции, отсюда и быстрый нагрев воздуха в закрытом помещении.
Полная автоматизация процесса.
Многофункциональность, то есть, прибор работает и на охлаждение, и на обогрев.
Простота обслуживания, которая заключается лишь в том, чтобы протирать пыль с поверхности корпуса и чистить съемные сетчатые фильтры один раз в несколько месяцев.

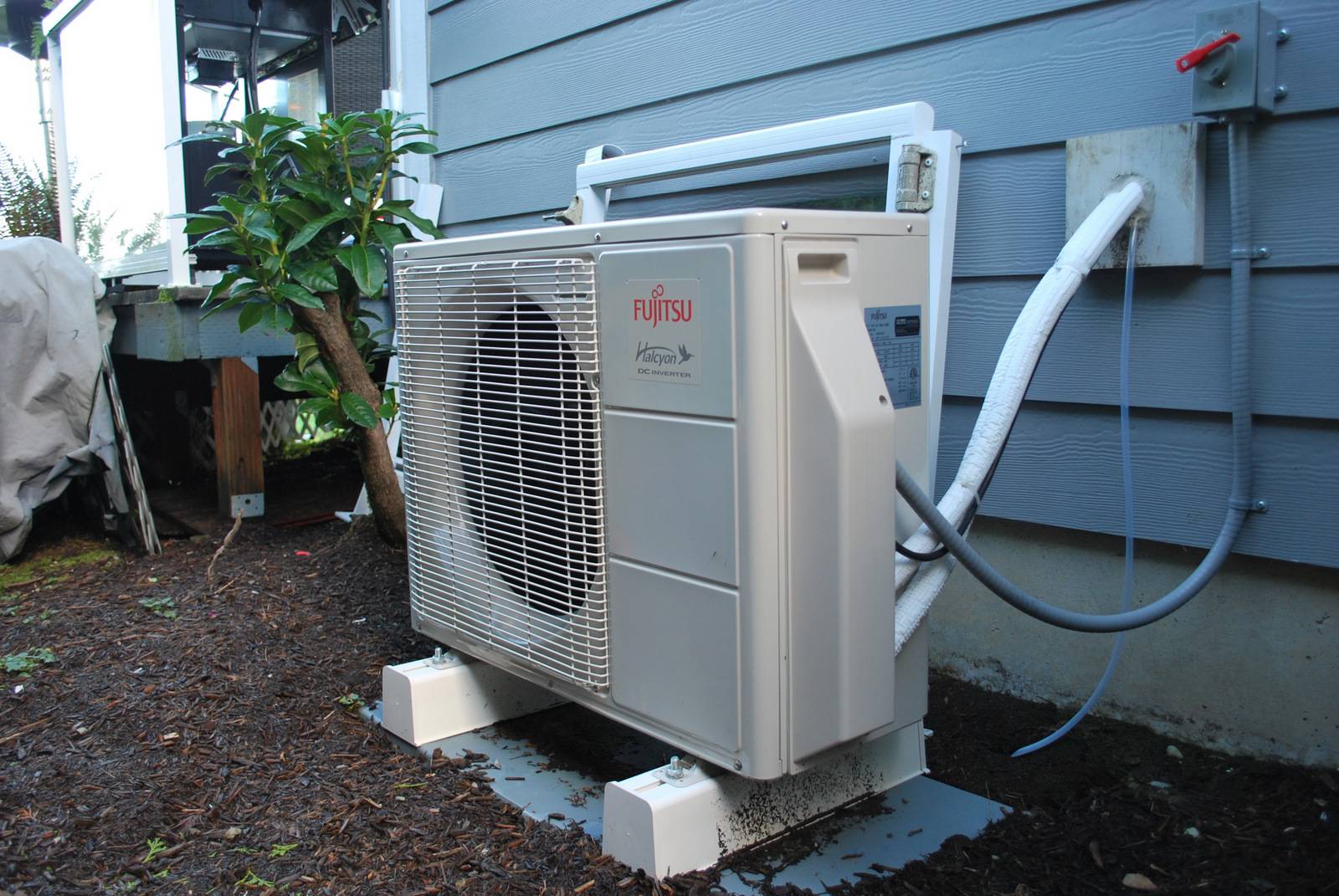

Монтаж кондиционера – это несложно и очень быстро. Конечно, необходимы знания и умение владеть несложными инструментами. Основная задача монтажника – правильно установить два блока и соединить их между собой.

Что касается недостатков сплит-систем при их использовании зимой, то необходимо отметить три основных минуса.

Со снижением температуры на улице снижается и эффективность работы прибора.
Цена кондиционера зима-лето намного выше, чем других электрических нагревательных приборов. Но она компенсируется универсальностью.
Неравномерный прогрев воздуха в помещении. Хотя это касается всех нагревательных элементов и систем, кроме теплых полов.

Обзор системы теплового насоса типа воздух-воздух: «кондиционер на обогрев»

Выбор модели
