Выполняем регулировку реле давления самостоятельно

Определение необходимого давления

Внутри накопителя есть резиновая емкость, в которую накачивают воду, и камера для воздуха. От давления в ней зависит работа всей системы. Для проверки показателей в воздушном отсеке сначала освобождают резервуар от воды.

В него нагнетают воздух, давление которого меньше нижнего значения для указанного оборудования на 10%:

• если объем резервуара 20-30 л – 1,4-1,7 атм;
• 50-100 л – 1,8-1,9 атм.

После того как определили давление, резиновую грушу обязательно заполняют водой, иначе она пересохнет или слипнется. Для увеличения срока работы мембраны напор должен быть ниже его минимального уровня в водопроводе на 0,1-0,2 атм.

Выбор давления влияет на качество работы оборудования.

Нестандартные значения

Иногда могут потребоваться не такие настройки, как рекомендует производитель. Часто владельцы увеличивают разницу между напором включения и отключения.

Это позволяет насосу реже срабатывать, поэтому срок его службы увеличивается. Принимая такое решение, надо быть готовым к тому, что давление в водопроводе будет неравномерным. Уменьшение разницы приводит к постоянному напору, но станция чаще включается/выключается.

Верхний и нижний порог

При заводской регулировке гидронасосов выставляют средние значения:

• нижняя граница – 1,5-1,8 бар;
• верхний уровень – 2,4-3 бар.

Для правильной работы системы разница давлений должна быть от 1,4 атм и выше.

При самостоятельном выставлении этих параметров есть некоторые ограничения:

1. Верхний порог настраивают на показатель, не превышающий 80% максимального значения для данной модели. В документах чаще всего такие характеристики не указывают. Для бытовых моделей этот показатель 5 атм. Чтобы создать более высокое давление, приобретают реле большей мощности.
2. Перед проведением регулировки сверяются с характеристиками помпы. Чтобы она служила долго, отключение должно происходить, когда значение напора будет ниже верхнего предела на 0,2 атм.

Выполняя настройки, учитывают, что реле – чувствительное оборудование, и один поворот гайки соответствует примерно 0,6-0,8 атм.

Заводские настройки реле нуждаются в корректировке.

Настройка режима работы

Настройка реле давления необходима потому, что каждая система водоснабжения имеет свои особенности, характеристики: глубину водозабора, высоту подачи воды, объем, скорость ее расходования, производительность насоса.

Завод устанавливает средние значения; они указаны в техническом паспорте изделия:

• Предельно допустимые значения давления — 1-5 атм;
• Начальное значение для запуска насоса — 1,5 атм, для остановки — 5 атм;
• Диапазон регулирования — 2,5 атм.

Цели настройки: обеспечение водой в необходимом количестве; подбор минимальной частоты включения насоса. Необходимо настроить три параметра:

• Внутреннее давление в полости гидроаккумулятора;
• Значение для запуска насоса;
• Порог для остановки подкачки.

Установка и подключение реле: инструкция

Чтобы установить реле, нужно произвести вначале механическую сборку всей системы, затем следует подключить эти устройства к электрической сети.

Электрическая часть

По данной схеме подключить к клеммам Л1 и Л2 электрические провода к общей сети. К клеммам М подключить клеммы насоса, и к соответствующим клеммам подсоединить заземление.

Затем выполнить работы по представленной ниже схеме подключения электрической и механической части данного соединения.

Но такая система подключения не спасает насосную станцию от режима сухого хода. Поэтому следует установить насос в правильном положении, т. е. на порядок выше расположенного обратного клапана.

Это немного другой вариант установки домашнего агрегата. Но если всю установку осуществить в соответствии с этой схемой, насос будет работать в защищенном режиме, то есть будет исключен режим работы насоса без поступления воды.

Этот принцип работы насосной станции спасет всю водопроводную систему от быстрого износа и полного выхода из строя.

Надо соблюдать все правила и инструкции по подключению насосного оборудования. В первую очередь нужно определить требуемый напор воды и на основе этого показателя подбирать реле.

1. От щитка подходит кабель с цельной жилой сечением не менее 2,5 кв. мм или ПВС 3х1,5. Параметры зависят от характеристик насоса и могут подбираться по току.
2. Провода заводите в специальные вводы на обратной стороне корпуса. Внутри расположена клеммная колодка с контактами: заземление — подключаются проводники от щитка и насоса; клеммы line — к ним подключается фазный и нулевой провод от щитка; клеммы для таких же проводов от насоса.
3. Подведите провода и зафиксируйте в клеммах.
4. Закройте крышку реле. Установка завершена, при необходимости проведите регулировку.

Как настроить

Как только реле давления будет установлено, необходимо провести его регулировку. От того, насколько правильно будет выполнена эта процедура, будет зависеть эффективность работы устройства и непрерывность подачи воды потребителю. На первом этапе настройки необходимо включить устройство и дождаться инициации автоматического отключения. Далее, нужно снять крышку и приослабить гайку на большой пружине.

Затем требуется выставить минимальный уровень давления, при котором реле включения насоса будет срабатывать. Уменьшение давления достигается вращением гайки против часовой стрелки, и наоборот. Устанавливая верхний уровень, нужно учитывать, что это значение должно быть не меньше, чем на 10% ниже уровня давления пустого гидробака. В противном случае резиновая мембрана гидроаккумулятора будет оказываться под очень большим давлением, в результате чего быстро придёт в негодность и потребует замены.

Далее, требуется открыть кран, опустошить систему и при помощи манометра посмотреть, при каком значении давления сработает автоматика. При необходимости следует произвести корректировку и отрегулировать давление ещё раз. Заключительным этапом настройки будет выставление уровня давления, при котором насосное оборудование отключается. В этом случае в качестве регулятора выступает уже малая гайка, подкручивая или ослабляя которую нужно добиться необходимых параметров.

Иногда в процессе работы реле может выясниться, что выставленные настройки категорически не подходят для конкретного водопровода. В этом случае настройка производится уже не согласно прилагаемой к прибору инструкции, а по факту. Важным условием при проведении коррекционной регулировки должно стать соблюдение интервала между нижним и верхним значениями. Величина этого интервала должна составлять 1,2-1,6 бар.

Регулировка электронных реле выполняется гораздо проще. Ввиду отсутствия регулировочных пружин настройка прибора производится посредством подтягивания специальных винтов, расположенных на корпусе устройства. При первом запуске электронные модели начинают работать не сразу. Потребуется примерно 15 секунд для того, чтобы реле смогло настроиться. Выключение насоса тоже происходит с задержкой. Это следует учитывать при использовании электронных устройств и не переживать по поводу того, что реле сломалось.

Назначение реле давления и принцип работы

Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Какие бывают реле

Различают следующие виды:

• электромеханические;
• электроконтактные (стрелочные);
• электронные.

Рассмотрим их устройство и принцип действия.

Электромеханические

Для настройки параметров отключения и включения насоса здесь предусмотрены пружины, которые можно поджать или отпустить, затягивая или ослабляя подстрочные гайки. Пружины механически связаны с металлическими пластинами – контактами. Основным элементом является мембрана, воспринимающая напор и так же механически связанная с контактными пластинами. Прогибаясь под воздействием воды, мембрана воздействует на контактные пластины заставляя из размыкаться или соединяться, размыкая или замыкая цепь управления.

Достоинствами таких устройств являются:

• Простота конструкции;
• Надежность;
• Доступная цена.

К недостаткам относятся:

• Довольно относительная точность аппарата, ввиду зависимости его работы от температуры контактных пластин, которая значительно меняется в зависимости от продолжительности цикла срабатывания;
• Трудности с точной настройкой.

Стрелочные

В сущности, это аналог электроконтактного манометра, т.е. манометр с встроенными электрическими контактами. Показывающая стрелка манометра достигая встроенного электрического контакта вступает во взаимодействие с ним, размыкая или замыкая цепь управления. Достоинствами устройств этого типа являются:

• Простая настройка;
• Визуальное наблюдение значений параметров;
• Точность выше, чем у электромеханических РД.

Недостатками являются:

• Стоимость выше, чем у электромеханического аппарата;
• Сложность электрического подключения (ЭКМ подключается через дополнительное реле).

Электронные

Самые продвинутые РД, с довольно широким функционалом: высокой точностью, наличием ЖК дисплея с цифровой индикацией значений, легкость настройки в сочетании с широким диапазоном настраиваемых значений и параметров. Изделие наделено функциями РД и защиты от сухого хода, контроля утечек и разгерметизации трубопровода.

Его назначение – остановить насос при снижении значений контролируемого параметра до минимального заданного значения, исключая возможность его работы без воды, сохранив тем самым его технически исправное состояние.

Кроме того, изделие подаст сигнал о неисправности гидроаккумулятора–накопительной емкости специального исполнения, присутствие которой обязательно для любой схемы водоснабжения. Внутри стального бака расположен резиновый мешок для воды. Между ним и внутренней поверхностью стальной оболочки имеется воздушный зазор. Давление воздуха в зазоре можно увеличить или уменьшить, соответственно уменьшая или увеличивая количество воды в резиновом «мешке».

И наконец, с помощью кнопки на корпусе электронного реле можно принудительно остановить помпу, в случае необходимости.

Среди прочих достоинств нужно отметить следующие:

• Отсутствие ложных срабатываний при резких скачках значений контролируемого параметра в системе;
• Возможность дополнительной функции полива.

Однако есть и недостатки:

• Высокая стоимость;
• Зависимость от качества воды, требующая обязательной установки сетчатых фильтров.

От правильного выбора РД зависит работоспособность и безаварийная работа системы водоснабжения.

Как предотвратить появление проблем?

Чтобы избежать возможных проблем необходимо грамотно подойти к подбору реле давления. Характеристики автоматики должны быть оптимальными для работы с конкретным оборудованием. Лучше в этом вопросе обратиться к помощи специалиста.

Профилактическими мерами для предотвращения проблем являются:

• Применение магнитного пускателя для снятия нагрузки от больших токов с контактов реле.

• Периодический внешний осмотр реле и проверка наиболее критических точек — соединительный патрубок и контакты.
• Не реже 1 раза в 2 месяца проверка, и при необходимости, настройка регулировок.

Важно! Порог давления включения реле на запуск насоса должно быть на 0,2 атм. ниже, чем давление в гидроаккумуляторе

Проверка давления в системе водоснабжения с помощью манометра

Сразу же после покупки насосной станции необходимо проверить показатели, которые заданы в гидробаке производителем. Обычно этот показатель равен 1,5 атмосферы. Однако в процессе хранения и транспортировки утечка из бака части воздуха — явление совершенно обычное.

Для проверки рекомендуется использовать автомобильный манометр с как можно менее градуированной шкалой, чтобы обеспечить точность измерения. Некоторые модели насосных станций комплектуются пластиковыми манометрами, но практика показала, что они ненадежны и точных показателей давления в гидробаке не дают. Ещё один вариант — электронные манометры, показания которых во многом зависят от уровня заряда батареи и окружающей температуры. Учитывая высокую стоимость электронных манометров и крайнюю ненадежность китайских пластиковых изделий, специалисты рекомендуют выбрать обычный механический автомобильный манометр, заключенный в металлический корпус.

Чтобы проверить давление в гидроаккумуляторе, необходимо снять декоративный колпачок, под которым срыт ниппель, подсоединить к нему манометр и снять показания. Чем меньше давление, тем больше запас воды можно в нем создать. Для создания достаточно большого напора воды приемлемым показателем считается давление в 1,5 атм. Но и одной атмосферы вполне хватит для того, чтобы обеспечить бытовые нужны небольшого дома.

При высоком давлении насос включается чаще, а значит, изнашивается быстрее, однако напор воды в системе создается примерно такой же, как в городской водопроводной системе. Это позволяет, например, использовать душ с гидромассажем. При низком давлении насос изнашивается меньше, но максимальный комфорт, который можно себе позволить — обычная ванна, наполненная горячей водой, но никак не прелести джакузи.

Обратите внимание, что специалисты не советуют чрезмерно перекачивать гидробак или снижать давление до показателя менее одной атмосферы. Это может привести к недостаточному запасу воды в гидроаккумуляторе, либо к повреждению резиновой «груши»

После того, как выяснены эти нюансы, воздух в гидробак либо подкачивают, либо стравливают его, пока не будет достигнут необходимый показатель.

Принцип работы механического реле

Независимо от вида исполнения контроллер давления управляет насосом. Механизм отслеживает уровень воды в гидроаккумуляторе.

Реле работает в цикле, состоящем из нескольких повторяющихся действий:

• Воды в гидроаккумуляторе нет, система опустошена: мембрана смещается, замыкает контакты насоса, он включается, начинает качать воду; давление P_start регулируют растяжением (сжатием) большой пружины;
• Вода по трубам заполняет систему, давление в ней постепенно повышается; когда оно достигнет значения P_stop, мембрана смещается, разъединяет контакты. Насос отключается, воду больше не подкачивает. Величина P_stop— разность между наибольшим и наименьшим значениями давления. Регулируют его с помощью малой пружины;
• Когда в квартире набирают воду в чайник, принимают душ, включают стиральную машину — вода расходуется, напор постепенно ослабевает, мембрана изгибается. Когда давление окажется ниже P_min, изгиб мембраны достигнет такого значения, что контакты насоса сомкнутся, он заработает, снова наполняя систему; при отсутствии реле пришлось бы вручную включать насос, ждать заполнения системы, отключать его.

Как подключить реле давления

Особенности подключения реле давления заключаются в том, что реле подключается, как к водопроводу, так и к электричеству. Устанавливается данное устройство без возможности его подключения в различных точках, да в этом и нет необходимости, то есть стационарно.

Подключение к электричеству

В последнее время принято делать разводку электропроводки таким образом, чтобы наиболее ответственные электропотребители запитывались по отдельным линиям. Поэтому будет лучше подключить электротехническую часть по отдельным проводам. Для подключения лучше взять кабель с медной жилой сечением около 2,5 мм квадратных, хотя выбор сечения зависит от мощности всех потребителей системы водоснабжения дома. Естественно, что для подобной линии понадобится отдельный автоматический выключатель в связке с УЗО или с дифавтоматом. Поскольку больше всего электричества потребляет насос, то параметры элементов электрической схемы подбираются в зависимости от мощности электрического двигателя. Желательно позаботиться о наличии заземления, поскольку вода проводит электрический ток и может служить источником повышенной опасности.

Схема подключения реле давления воды к электрощитку

Электрические провода заводятся в специальные отверстия, которые расположены на корпусе реле. Эти отверстия обеспечивают герметический ввод, защищающий точки подключения от попадания влаги. На клеммной колодке, которая находится под крышкой, имеется 3 пары контактов:

• Контакт для подключения заземления.
• Контакт «N» для подключения нулевого проводника.
• Контакт «L» для подключения фазного проводника.

Подключение осуществляется обычным способом: провода зачищаются от изоляции, а затем вставляются в разъемы и фиксируются с помощью прижимных винтов. Чтобы узнать, надежно ли держится конец провода, за него нужно подергать. Через некоторое время надежность крепления проверяется, а винты подтягиваются. Дело в том, что медь материал мягкий и места крепления могут ослабнуть.

Подключение к системе водоснабжения

Конструкция реле давления воды позволяет подключить его в любой точке водопроводной системы. Главное, это на этапе проектирования все хорошо продумать и предусмотреть место для его установки, что потребует дополнительного элемента крепления. Как правило, для подобных целей применяются тройники с дополнительным выводом с наружной резьбой, хотя специалист всегда может собрать из аксессуаров для водопровода любую систему, для подключения любого прибора, как специального, так и бытового.

Реле давления обычно подключается при наличии манометра, иначе как можно контролировать давление в системе, настраивая реле давления. Не помешают некоторые фильтры, а особенно фильтр грубой очистки воды. В данном случае, все зависит от качества воды: возможно, придется установить целую систему фильтров для очистки воды.

Обычно, при большом расходе воды, она подается в дом напрямую, без закачивания в гидроаккумулятор, который начинает заполняться в том случае, когда закрыты все краны или при минимальном расходе воды.

ПОДКЛЮЧЕНИЕ РЕЛЕ ДАВЛЕНИЯ к НАСОСНОЙ СТАНЦИИ

Особенности настройки реле

Покупая насосную станцию, многие хотят сразу ознакомиться с ее устройством. Немалое значение имеет каждый ее элемент. Непосредственно за отключение и включение насоса при достижении определенных значений давления в гидробаке отвечает реле давления.

Реле давления – элемент, который регулирует подачу воды в системе. За счет реле включается и выключается вся насосная система. Именно реле регулируется напор воды.

По принципу работы реле разделяются на электронные и механические. Использовать электронные реле проще в плане эксплуатации, зато срок службы механических больше. Поэтому механические реле пользуются большим спросом.

Реле могут быть как изначально встроены внутрь насосной станции, так и идти отдельно. Таким образом, по характеристикам можно легко подобрать реле для эффективной работы насосной системы.

В воде неизбежно содержатся сторонние частицы, и они являются основной причиной выхода из строя электронных реле. Поэтому лучше использовать специальный отдельный фильтр для очистки воды.

Основное преимущество использования электронного реле состоит в том, что оно не дает насосной станции работать вхолостую. После отключения подачи воды электронное устройство продолжает работать еще на протяжении некоторого времени. К тому же такие реле проще в настройке и установке.

Максимально допустимое значение давления для реле — это 5 атмосфер. Однако его не каждая система сможет выдержать. Если давление будет слишком высоким, то это может вызвать протечки, износ мембраны насоса и другие неисправности.

Изначальная регулировка не всегда подходит для определенных условий работы станции, и тогда приходится самостоятельно настраивать реле. Конечно, для правильной регулировки лучше всего детальнее ознакомиться с тем, что из себя представляет этот небольшой прибор, и как он работает.

Назначение, устройство и принцип работы

Реле — это основной элемент для регулировки подачи воды в насосной системе. Благодаря ему осуществляется включение и выключение всей системы насосного оборудования.

Именно этот узел в системе водоснабжения отвечает за напор воды. Благодаря реле, происходит баланс между большой ее подачей и слабой.

Реле устроено на принципе размыкания контактной группы при изменении напора воды. Оно непосредственно соединяется с насосом с помощью выходных контактов. На схеме, представленной ниже, показаны основные узлы устройства реле подачи давления воды.

Два сетевых контакта служат для электрического запуска устройства. С помощью насосной контактной группы срабатывает включение и выключение реле. На верхней части устройства располагаются две гайки. Они предназначены для регулировки подачи давления. Каждая гайка отвечает за силу давления воды в системе. При регулировании реле всегда следует помнить, что отключение устройства должно срабатывать при среднем давлении подачи воды в насосе. Гайка настройки дифференциала регулирует подачу воды между большим и малым давлением.

С помощью реле автоматически регулируется включение и отключение устройства, подающего воду в гидробак. При этом специалисты используют ряд понятий, таких как:

1. Давление включения или нижнее давление (Рвкл), при котором контакты реле для погружного или скважинного насоса замыкаются, устройство включается и в бак начинает поступать вода. Стандартные настройки производителя — 1,5 бар.
2. Давление выключения или нижнее давление (Рвыкл), при котором контакты устройства размыкаются и насос выключается. Стандартные настройки производителя — 2,5-3 бар.
3. Перепад давления (ΔР) — разница предыдущих двух показателей.
4. Максимально допустимый показатель выключения, при котором насосная станция может быть отключена. Стандартные настройки производителя — 5 бар.

Гидроаккумулятор же представляет собой бак, в который встроена дополнительная резиновая ёмкость, именуемая «грушей». В эту «грушу» через самый обычный автомобильный ниппель накачивают некоторое количество воздуха. Чем выше давление в «груше», тем сильнее она давит на скопившуюся в баке воду, выталкивая её в водопроводную систему. Таким образом обеспечивается напор воды, достаточный для комфортного использования.

Несколько иначе устроены мембранные гидроаккумуляторы, однако их принцип работы примерно такой же. Бак разделяют на две части специальной мембраной, по одну сторону которой находится вода, по другую — воздух, который давит на воду и т. д.

Установка

Как уже говорилось ранее, установка реле давления РДМ-5 осуществляется сразу к обеим системам – водопроводу и электричеству. Установка проводится стационарно, так как нет необходимости перемещать прибор.

Электричество

Для того, чтобы подключить реле давления, необязательно иметь выделенную линию, но все же желательно – так будет больше шансов, что устройство будет работать дольше. От щитка обязательно должен быть кабель с медной цельной жилой, которая в сечении не менее 2,5 мм2. Желательно в связке установить дифавтомат или автомат + УЗО. Параметры следует подбирать по току и во многом зависят от того, какие у насоса характеристики, так как реле имеет низкое энергопотребление. В схеме обязательно должно присутствовать заземление, так как сочетание электричества и воды будут повышать риски.

Заведите кабели в специальные вводы, которые расположены на тыльной стороне корпуса. Под крышкой вы найдете клеммную колодку. На ней будут 3 пары контактов:

• Заземление – требуется подключить соответствующие проводники, который идут от насоса и щитка.
• «Линия», т.е. клеммы «Line» — требуются для того, чтобы подключить нулевой и фазный провод от щитка.
• Клеммы для насосных проводов – как правило, расположены выше на колодке.

Трубопровод

Есть различные способы установки реле давления РДМ 5 к системе водопровода. Самым простым вариантом будет установка специального переходника со всеми выводами. Такую же систему можно собирать из других видов фитингов, но готовый вариант проще в использовании. В такой схеме при больших расходах вода будет попадать в систему напрямую и миновать гидроаккумулятор. Заполняться он начнет после того, как краны во всем доме будут закрыты.

Регулировка и пусконаладочный процесс

Заводские установленные параметры не всегда отвечают требованиям потребителя. В большинстве случаев это связано с недостаточной компрессионной силой в наивысшей точке разбора.

Также может не подходить и диапазон срабатывания прессостата. В этом случае будет актуальна самостоятельная корректировка исполнительного механизма.

Стандартные заводские настройки: верхний предел 2,8 атмосферы, нижний 1,4 бар. Осуществление контроля параметров производится визуально посредством манометра, входящего в стандартный комплект прессостата. Новые модели, например, Italtecnica имеют прозрачный корпус и оснащены шкалой-указателем компрессии непосредственно на реле

Для начала настройки рабочего компрессионного значения потребуется осмотреть табличку с гравировкой, где обозначены параметры электродвигателя и компрессора.

Нам нужно только наибольшее значение, которое создает прибор. Этот показатель указывает на максимальную силу давления, которую можно задавать на реле, для корректной работы всей пневмосистемы.

Если установить указанное значение (на рисунке 4,2 атм), тогда при учете всех факторов – перепады в электропитании, выработка эксплуатационного срока деталей и другое — компрессор может не достичь предельного давления, а соответственно не произойдет его отключение.

В подобном режиме рабочие элементы оборудования начнут перегреваться, затем деформироваться и в итоге плавиться.

Максимальное значение эжектора должно учитываться при определении наибольшего значения реле. Этот показатель должен быть меньше номинального давления компрессора. В таком случае все элементы системы будут работать в бесперебойном режиме

Для надежной работы без отключений требуется задавать наибольшее давление выключения на реле, не достигающее номинального показателя, выгравированного на компрессоре, а именно ниже на 0,4-0,5 атм. Согласно нашему примеру – 3,7-3,8 атм.

Пределы давления, при достижении которых происходит включение/отключение компрессора, регулируются единственным болтом. Чтобы не ошибиться с выбором направления для увеличения/уменьшения на металлической основе проставлены стрелки

Определив уровень, который будет задан, необходимо снять корпус реле. Под ним расположены два регулирующих элемента — малая и большая гайки (на рисунке 1,3).

Рядом есть стрелочные указатели направления, в которое будут производиться подкручивания — тем самым осуществляя сжимание и разжимание пружинного механизма (2,4).

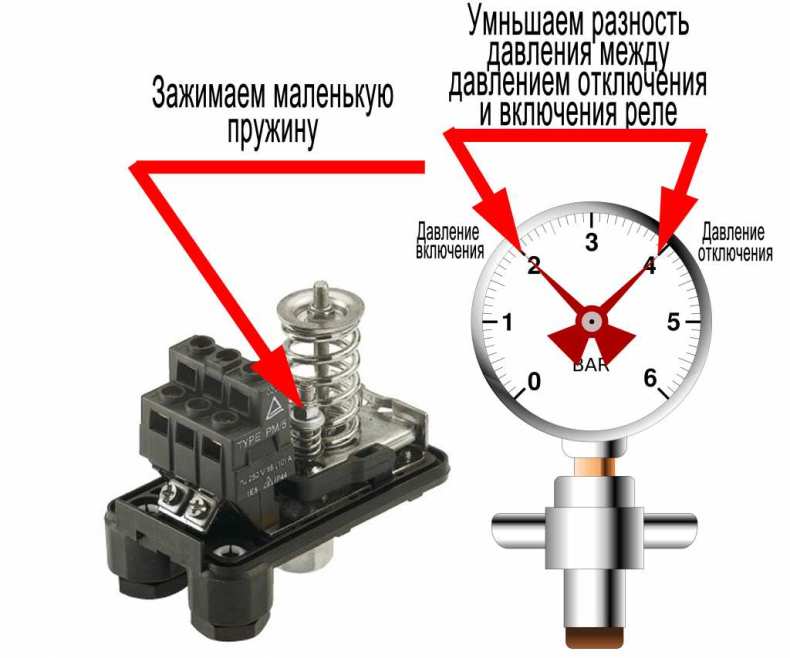

Большой винтовой зажим и пружина предназначены для управления параметрами компрессии. При закручивании по ходу часовой стрелки, спираль сжимается — давление выключения компрессора увеличивается.

Обратная регулировка – ослабляет, соответственно, снижается уровень давления для отключения.

Стоит помнить: увеличивая силу компрессии выключения, мы изменяем заводские настройки, выставленные с учетом нормативных требований к эксплуатации оборудования. Перед внесением корректировок загляните в техническую документацию прибора, чтобы не превысить заявленные производителем пределы

При воспроизведении настроек ресивер должен быть заполнен не меньше чем на 2/3. Разобравшись в предназначении элементов, приступаем:

1. Для обеспечения должного уровня безопасности отключаем электропитание.
2. Изменение уровня сжатия пружин выполняется методом проворачивания гайки на несколько оборотов в необходимую сторону. На плате возле регулировочного винта большого диаметра, по стандартам, есть условные обозначение латиницей P (Pressure), меньшего – ΔР.
3. Контроль корректировочного процесса производится визуально на манометре.

Некоторые производители для удобства выносят регулировочную арматуру для изменения номинального значения на поверхность корпуса устройства.

Реле давления насосной станции

Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.

Механические реле

Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.

Механическое реле давление регулируется натяжением пружин

Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.

Электронные реле

Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.

Электронное реле давления воды

Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.

Характеристики устройства

В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.

Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.

Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны

Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.

Особенности работы

Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.

РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.

Поэтапный разбор работы датчика давления:

1. По открытию крана вода начинает поступать из бака.
2. По мере убывания жидкости в насосной станции давление постепенно снижается.
3. Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
4. По закрытию крана бак наполняется водой.
5. Как только показатель давления достигает максимальных значений, оборудование отключается.

От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.

Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.

Почему собирают насосную станцию сами.

Прежде всего, как мне кажется, насосную станцию стоит собирать самостоятельно, если у вас уже есть какие-то из её составных частей, обычно наиболее дорогих. Это – насос и гидроаккумулятор. Потому что стоимость насоса – это, примерно, половина стоимости насосной станции, соответственно, гидроаккумулятор – примерно треть. То есть, не имеет смысла покупать новую насосную станцию, если у вас раздавило зимой гидроаккумулятор или сгорел по какой-то причине насос. Можно купить отдельно и то, и другое, и просто заменить то, что у вас сломалось, благо крепежи насоса и крепежная площадка гидроаккумулятора, как правило, стандартные и соединить одно с другим можно без особого труда.

Другой причиной собирать насосную станцию самостоятельно, может послужить несоответствие ваших требований и характеристик оборудования готовой насосной станции. Например, вам нужен насос с большим напором или расходом воды, чем у предлагаемых вам насосных станций, а то, что устраивает вас по характеристикам, не устраивает – по стоимости или по надежности. Или габариты насосной станции слишком велики для места, куда вы , или вас не устраивает емкость гидроаккумулятора, ну и т.д. Только нужно иметь в виду, что итоговая стоимость насосной станции вполне может быть намного больше той, что вы планировали.

Третий, наиболее распространенный вариант, когда вы вынуждены собирать распределенную насосную станцию из-за очень . Как правило, в этом случае используют мощный погружной насос, а гидроаккумулятор с блоком автоматики ставят где-нибудь дома.
