Тепловентилятор своими руками: инструкция как сделать

Принцип работы

Прибор генерирует тепло, которое распространяется по помещению с помощью вентилятора. Нагреватель состоит из трех ключевых элементов – корпуса, нагревательного элемента, вентилятора. Подбирайте модель из металлической оболочки, которая защитит от возможного возгорания. Мощность вентилятора самая разнообразная. Чем показатель больше, тем быстрее тепло распространится по комнате. Скорость вращения вентилятора меняется ручкой-регулятора. Вентиляторы бывают двух типов:

1. Осевые, шумные, не прихотливые в обслуживании, имеют 3-8 лопастей.
2. Тангенциальные – работают тихо и считаются более производительными.

Как сделать водяной калорифер своими руками

Прежде чем приступать непосредственно к процедуре монтажа, следует провести ряд подготовительных работ:

• Выбрать место, где будет установлен калорифер. Очень важный момент, который определяет эффективность устройства. Здесь следует внимательно разобраться в движении потоков воздуха, не допуская их отсечения архитектурными элементами помещения, либо крупными предметами мебели.
• Определить оптимальное положение устройства. Калорифер должен не только максимально охватывать пространство обогреваемого помещения, но и иметь свободный доступ для подходящих воздушных масс.
• Проверить элементы прибора (трубы, пластины, коллекторы) на предмет наличия механических повреждений. В случае их обнаружения, поврежденные элементы по возможности следует заменить, поскольку они наверняка сделают невозможным нормальное функционирование устройства.

Чтобы построить водяной калорифер своими руками потребуются следующие материалы:

• Для изготовления корпуса калорифера понадобится лист нержавеющей стали или оцинкованного металла. Чтобы обеспечить необходимую прочность, толщина металла должна быть не менее 1 мм.
• Металлическая (желательно медная) трубка. Из нее будет конструироваться теплообменник. Предпочтительный диаметр трубы – ½ дюйма. Нередко домашние мастера используют для этой цели уже готовые конструкции. Идеальный теплообменник в такой ситуации – радиатор от малолитражки, который без проблем можно найти на авторазборах.
• Два крана соответствующего диаметра для присоединения калорифера к сети отопления.
• Вентилятор достаточной мощности, питающийся от штатной электрической сети.
• Пружинные крепления для вентилятора. Рекомендуется крепить вентилятор именно на пружинах, чтобы погасить вибрацию и сделать его работу менее шумной.
• Кран Маевского для возможности стравливания воздушных пробок. Этот элемент не считается обязательным, но может существенно упростить процесс эксплуатации калорифера.

Из инструментов желательно иметь под рукой:

• Электродрель с набором сверел по металлу.
• Болгарку, либо электролобзик с пилкой по металлу.
• Плашку для нарезания резьбы. Если выбор пал на фланцевый способ соединения – набор фланцев и мощный паяльник, способный работать с медью.
• Пассатижи, ножницы по металлу, отвертку, линейку, карандаш.

Замена помпы если термопот не качает воду

Бывает, что термопот работает, кипятит, греет и держит воду теплой столько, сколько необходимо, но вот налить воду невозможно – сломан клапан, и подача воды невозможна. И совсем непонятно, какой вариант лучше: сломанный нагреватель или функция подачи. Такая поломка говорит о неисправности помпы (насоса) для накачки воды в кружку. Тогда необходимо разобрать автомат и исследовать подозрительный элемент.

Как добраться до помпы:

1. После снятия металлического корпуса, отсоединить трубки от насоса. При обнаружении накипи на проводах, необходимо от нее избавиться.
2. Отсоединить сам насос от бака и корпуса, при этом постараться не растерять все мелкие детали.
3. Как только помпа и электродвигатель будут разъединены, убрать всю накипь, которая мешает правильной работе аппарата.

Если термопот не качает воду, в таком случае необходимо произвести замену помпы

Как и любой бытовой прибор, термопот нуждается в заботе и уходе. Очистить его от накипи можно в домашних условиях с использованием лимонной кислоты, уксусной кислоты и пищевой соды. Чистить термопот нужно сразу, с появлением первой накипи. Если изделие начинает издавать подозрительные звуки, то чистка тем более необходима. Это первый сигнал о помощи.

Если и после всех этих манипуляций подача воды отсутствует, значит надо менять сам насос – покупать новый. Восстанавливать испорченную помпу нет смысла.

Чистка содой и кислотой выполняется в соответствии с размером самого изделия. Можно использовать и специальные чистящие средства, только внимательно изучить состав. У лимонной кислоты есть свои недостатки – ее иногда не хватает на один чайник

Но после кипячения воды с лимонной кислотой, важно потом протереть чайник мягкой тряпочкой. Запаха после кипячения нет, можно комбинировать с уксусом. Уксусная кислота очищает от накипи моментально, но избавиться от аромата после очень трудно

Нужно несколько кипячений после и чистка специальным средством, поэтому лучше чистить смесью из лимонной кислоты и уксуса

Уксусная кислота очищает от накипи моментально, но избавиться от аромата после очень трудно. Нужно несколько кипячений после и чистка специальным средством, поэтому лучше чистить смесью из лимонной кислоты и уксуса.

Термореле

Еще один предохранитель, а вернее термопредохранительное реле, защищающее сам двигатель, запрятан довольно далеко. Он предназначен для защиты обмоток от перегрева.

Обычно он самовосстанавливающийся, то есть через какое-то время после остывания обмоток, дуйчик вновь можно запустить без каких-либо проблем. Выглядит это следующим образом.

Вы включаете холодный тепловентилятор в сеть, он работает некоторое время, после чего самопроизвольно перестают вращаться лопасти. Тэны по началу еще греют, а затем также вырубаются.

После остывания, как ни в чем не бывало весь цикл повторяется по новой. Если у вашего девайса подобные симптомы, и термостат тут не причем, то смотрите в сторону именно этой защиты обмоток.

Кстати, когда сгорает термопредохранитель на 121 градус, повнимательнее присмотритесь к биметаллической пластине после него. Скорее всего с ней также что-то не в порядке.

По идее она должна срабатывать раньше. В противном случае предохранитель в ближайшее время сгорит опять. Поэтому если есть какие-либо подозрения, лучше заменить обе детали сразу.

После ремонта, обязательно соберите все провода при помощи стяжек в один пучок и запрячьте подальше от лопастей. Иначе их может запросто перерубить винтом.

Виды и характеристики

В водяном калорифере функции теплоносителя выполняет вода

Рассматриваемые устройства работают на обычной воде и на других видах энергоносителей. В соответствии с типом используемого источника энергии различают следующие виды калориферных агрегатов:

• водяные;
• паровые;
• электрические.

Воздухонагреватель водяной относится к распространенной разновидности приборов, отличающейся безопасностью, эффективностью действия и простотой обслуживания. Функцию теплоносителя в нем выполняет горячая вода, поступающая из местной сети ГВС или от котла. Калориферы водяные для приточной вентиляции – очень выгодный вариант, отличающийся минимальными затратами на содержание и эксплуатацию. Единственное проблемное место водяного калорифера – сложность монтажа, связанная с подводкой труб централизованного или местного отопления. Такая привязка не позволяет оперативно переносить прибор на новое место.

Калорифер воздушный паровой – полный аналог водяных моделей, отличающийся от них лишь видом используемого теплоносителя. Конструктивное отличие проявляется в большей толщине стенок у трубок из меди (2 мм против 1,5 мм у водяных образцов). Это объясняется значительным давлением в системе, вынуждающим усиливать структуру отводящих каналов.

Технические характеристики водяных калориферов

Электрическая калориферная установка не нуждается в теплоносителе, поскольку источником энергии в ней служит сетевое напряжение 220 Вольт частотой 50 Герц. Простота подключения электрических агрегатов обеспечивает мобильность и удобство пользования. Их недостаток – значительное потребление электроэнергии, ограничивающее применение устройств. Они востребованы в ситуациях, когда необходим локальный обогрев при разовых работах (как аварийные или временные источники тепла).

К основным характеристикам калориферов для подогрева воздуха относят:

• температуру воды на входе и выходе устройства;
• скорость перемещения носителя по обогревающим каналам;
• температура воздуха на выходе агрегата;
• рабочее давление в системе.

При описании устройств также указываются максимальная рабочая температура жидкости, циркулирующей в патрубках, и срок службы изделия.

Вариант №3: «грелка» для рук

Для того чтобы спастись от холода при помощи этого обогревателя, достаточно иметь заряженный автомобильный аккумулятор.

Приготовьте следующие изделия:

• большую металлическую банку из-под кофе (диаметром около 100 мм и высотой примерно 200 мм);
• патрон от автомобильного стоп-сигнала с лампочкой для него мощностью 25 Вт (имеет фиксатор байонетного типа);
• плавкий предохранитель на 2 А;
• провода;
• деталь в форме буквы «П» от детского конструктора;
• два винта М2,5 с гайками (можно позаимствовать из того же конструктора).

Инструментарий понадобится более чем скромный:

• дрель с набором сверл;
• паяльник и припой для него.

1. Банку из-под кофе превращаем в решето – высверливаем в ее стенках множество отверстий диаметром 3 мм. Подобное отверстие нужно просверлить в самом центре днища емкости.
2. Патрон от лампы прикручиваем с одной стороны к П-образному кронштейну от детского конструктора, после чего другой стороной этот кронштейн следует прикрутить к днищу банки (для этого мы и сверлили отверстие в его центре).
3. В стенке банки напротив патрона просверливаем еще одно отверстие, диаметр которого должен составлять примерно 7 мм. В нем следует закрепить гильзу из любого токонепроводящего материала. В гильзу продеваем 2-жильный провод с сечением жил не менее 1 кв. мм, который нужно подключить к патрону (кронштейн для этого придется временно открутить).
4. Вернув кронштейн на место, вкручиваем в патрон 25-ваттную лампочку и закрываем банку крышкой.
5. Остается подключить обогреватель к аккумулятору через 2-амперный предохранитель.

Время разогрева для этого обогревателя составляет примерно 10 мин

Греть на нем руки следует с осторожностью, так как температура металлической банки становится достаточно высокой

Разумеется, самодельным электрообогревателем, пусть даже таким маломощным, нельзя пользоваться в помещении, наполненном горючими газами и испарениями. Также его следует убирать подальше от легковоспламеняющихся материалов.

Следите за уровнем заряда аккумулятора. Если напряжение на его клеммах упадет до 10 В, обогреватель нужно срочно отключить. Если этого не сделать, аккумулятор необратимо испортится.

На сегодняшний день многообразие обогревателей настолько велико, что покупателю сложно определиться с выбором прибора. В данной статье рассмотрим керамические обогреватели для дома – принцип действия и критерии выбора.

В чем преимущества и недостатки потолочных инфракрасных обогревателей, вы узнаете в этом материале.

Тепловая пушка направленного действия

Тепловая пушка собственного производства имеет достаточно мощности, чтобы без труда обогреть гараж, подсобное помещение или рабочий кабинет в доме

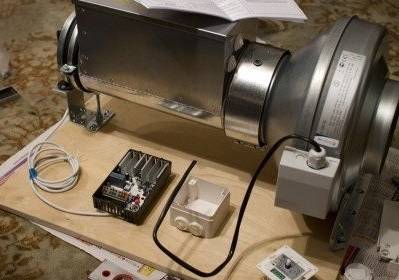

Для сборки понадобятся:

• кусок фанеры 16 мм толщиной;
• вентилятор (канальный);
• регуляторы температуры и оборотов;
• нагревательный элемент PBEC (2,2 кВт);
• крепеж (хомут, кронштейн, шпильки, гайки, шайбы);
• колесики.

Из фанеры выпиливаем прямоугольник примерно 47 см х 67 см, зачищаем наждаком неровности и углы.

Основание из фанеры выбрано не зря: оно легкое, плоское, а главное — не проводит электрический ток, что важно при возникновении форс-мажорных обстоятельств

Соединяем муфтой две центральные детали – вентилятор и нагревательный элемент. Полученную конструкцию фиксируем на фанерном основании с помощью кронштейна и сантехнического хомута.

Крепежные детали подбираем таким образом, чтобы они прочно фиксировали элементы устройства и не причиняли им вреда. Например, саморезы отлично подойдут — они не разрушают фанеру

В качестве крепежа подойдут саморезы (16 мм). Устанавливаем термодатчик (например, TG-К 330), необходимый для контроля температурного режима, рядом с ним еще два устройства – для регулировки оборотов и температуры.

Соединяя детали тепловентилятора между собой, не забываем о безопасности прибора: места соединения проводов и кабелей должны быть обязательно изолированы

В качестве термического регулятора подойдет Pulsar 3.6. После установки всех необходимых приборов и деталей соединяем их по схеме.

Схемы управления прибором можно найти в специальной литературе, инструкциях к устройствам типа электрического вентилятора или на узконаправленных сайтах

Для удобства пользования к основанию из фанеры прикручиваем колесики.

Небольшие ролики, прикрученные с нижней стороны, делают самодельный тепловентилятор более удобным для перемещения по комнате, особенно, если он имеет большой вес

Ну вот и все — самодельная тепловая пушка готова.

Старайтесь размещать детали устройства таким образом, чтобы при необходимости было легко разобрать каждую из них и произвести замену вышедших из строя элементов

Как и любой самодельный тепловентилятор, данный прибор имеет минусы. Например, при остановке устройства напряжение на нагревательном элементе остается, а это довольно опасно, так как возникает перегрев и возможна аварийная ситуация. Ситуацию может исправить установка реле для своевременного отключения электропитания регулятора температуры. Еще один минус – неполноценный обогрев помещения, но это недостаток практически всех стационарных тепловентиляторов.

Расчет мощности и требования к установке

Перед тем, как выбрать необходимые материалы и приступить к сборке, определяют необходимую мощность устройства исходя из задач, которые оно выполняет. Для обогрева рабочего пространства или спального места направленным потоком воздуха без учета общей площади помещения подойдет маломощный переносной обогреватель. Если же стоит задача поднять температуру во всем помещении до уровня комфортной (18-21°C), то расчет делают исходя из соотношения 40 Вт мощности обогревателя на 1 м³ объема комнаты.

Учитывая, что самодельная пушка разогревает помещение неравномерно, рекомендуется устанавливать дополнительный обогреватель (или несколько) в разных концах комнаты. При этом рассчитанная мощность делится на количество отопительных приборов.

Также нужно учесть допустимую нагрузку на электрическую сеть. К бытовой сети с напряжением 220В можно подключить калорифер электрический мощностью не больше 6 кВт. Если необходима большая мощность, потребуется сеть с напряжением 380В или же обогреватель, работающий по другому принципу (самодельная газовая пушка или другой).

Виды тепловентиляторов

Классификация по типу нагревательного элемента:

• Спираль из сплава металлов, чаще всего это нихром. Вентиляторы с таким нагревательным элементом самые дешевые.
• Керамические пластины. Считаются самыми безопасными.
• ТЭН (трубчатый электронагреватель) – нагревательный элемент встраивается внутрь металлической трубы. Туда же вкладывается вещество с высокой проводимостью тепла.

Металлическая спираль нагревается сильнее, чем керамическая пластина, поэтому прибор с таким нагревательным элементом сильнее разогревает помещение. Но при этом в воздух выделяются продукты горения (частицы пыли).

Керамические пластины не имеют такого эффекта, поэтому они считаются наиболее безвредными. Обогреватели ТЭН используются для отопления просторных помещений, так как производительность их очень высока.

Классификация по мощности

Распространенное значение мощности – 1000-2000 Ватт. Такие тепловентиляторы предназначены для прогрева помещений площадью до 10 квадратных метров. Максимальный порог мощности теплового вентилятора – 2000 Ватт, более высокая мощность только у тепловых пушек.

Ступенчатая регулировка предназначена для экономного использования тепловентилятора. В модели встраивается разное количество режимов работы:

• Первый режим – половинная мощность (обозначается цифрой 1 или одной точкой).
• Второй режим – полная мощность (цифра 2 или две точки).
• Третий – режим вентиляции (обогревающий вентилятор работает как обычный, без использования нагревательного элемента).

Наиболее продвинутые тепловентиляторы имеют ряд режимов, которые делают работу прибора лучше:

• Датчик движения помогает прибору определять конкретное местонахождение людей в помещении и прогревать именно эту зону.
• Равномерность прогревания обеспечивается автоматическим поворотом вентилятора из стороны в сторону.
• Некоторые тепловентиляторы имеют не только обогревательную функцию, но и увлажняют воздух.

Внешний вид вентилятора-обогревателя может быть практически любым, все зависит от фантазии дизайнера. Сегодня на фабриках выпускается продукция разных форм и размеров.

Цвет корпуса чаще выбирается неяркий (черный, белый или серый), но иногда встречаются и модели других цветов.

Управление тепловентилятором может быть механическим (путем вращения переключателей и нажима кнопок) и электронным, когда параметры высвечиваются на дисплее.

Еще одним видом тепловых вентиляторов является тепловая пушка. Главная ее функция – быстрый обогрев помещений площадью от 10 квадратных метров и выше.

Если комнатный тепловентилятор прогревает помещение площадью 10 кв. м за 20-30 минут, то тепловая пушка справится с обогревом такого же помещения за 10-15 минут.

Дополнительные функции

Безопасность теплового оборудования обеспечивается не только правильной эксплуатацией, но и некоторыми встроенными функциями и элементами:

• Регулятор помогает переключаться между нагревательными элементами большей или меньшей мощности, если их в отопительном приборе несколько.
• Дорогие модели теплового оборудования имеют функции таймера или отсроченного запуска.
• Функция защиты от брызг полезна, если вентилятор планируется использовать в кухне или ванной комнате.
• Функция термостата охлаждает прибор, когда он нагревается слишком сильно.
• Специальное реле автоматически отключит тепловентилятор, если он упадет.

Корпус тепловых вентиляторов обычно изготавливается из пластмассы, поэтому работа в горизонтальном положении может привести в лучшем случае к расплавлению корпуса, а в худшем – к пожару.

Плохо работает

Ну и последняя неисправность — тепловентилятор плохо греет воздух. В этом случае причиной поломки является загрязнение запчастей. Скорее всего ТЭН весь в пыли, в результате чего нагрев происходит слабо, к примеру, на второй скорости, как на первой. Для такого несложно ремонта отключите питание и сухой тряпкой либо пылесосом пройдитесь по всем элементам цепи, главное ничего не повредите. Сделали, но не помогло? Проверьте электрическую вилку, возможно виновата она. Включите обогреватель на несколько минут, после чего достаньте вилку с розетки и пощупайте электроды. Если один из них заметно теплее второго — сломана электрическая вилка, в результате чего бытовой обогреватель слабо выделяет тепло.

Вот и все советы по ремонту тепловентилятора своими руками! При самостоятельном выборе обогревателя рекомендуем отдавать предпочтение моделям с керамическим нагревательным элементом, а не спиралью. Больше советов по выбору тепловентиляторов для дома Вы можете прочитать в соответствующей статье!

Похожие материалы:

• Ремонт утюга своими руками
• Способы прозвонки проводов и кабелей
• Как определить короткое замыкание в сети
• Сборка распределительного щита своими руками

Гарантия

• Стандартный срок гарантии на эксплуатацию тепловентилятора равен 12 месяцам с того дня, когда его продали. С момента производства он составляет не более 24 месяцев.
• В отдельных случаях предоставляется расширенная гарантия на продукцию, которая составляет 60 месяцев со дня изготовления. Проверить наличие расширенной гарантии можно в сервисном центре, в магазине или на сайте производителя.
• При покупке предоставляется гарантийная книжка с отрывными талонами. Если в руководстве по эксплуатации нет отметки торговой компании, срок гарантии исчисляется со дня производства.

Владелец оставляет за собой право на бесплатный ремонт в сервисе, пока действует гарантийный срок. Мастерская изымает отрывной талон после проведения каждого ремонта. Учет ведется в гарантийной книге.

В случае нарушения правил эксплуатации тепловой агрегат автоматически снимается с гарантии. Ремонтные работы с этого времени ведутся за счет покупателя.

Обмен товара по гарантии происходит согласно правилам, которые действуют в каждой торговой точке.

Покупатель лишается гарантийных прав, если:

• товарное свидетельство и гарантийный талон заполнены неправильно;
• паспорт или гарантийный талон отсутствуют;
• товар использовался не по назначению или с нарушением правил эксплуатации;
• товар повреждался механическим путем, на нем обнаружены сколы, трещины или деформация корпуса;
• обнаружены следы самостоятельного ремонта или какого-либо другого внедрения;
• конструкция тепловентилятора изменена;

• внутри прибора обнаружены инородные вещества (песок, глина, пыль и копоть);
• серийный номер совсем или частично стерт;
• тепловентилятор оказался под воздействием сильной влажности, из-за которой образовалась ржавчина, или агрессивных химических веществ;
• проблема связана с неправильным подключением к электросети и со всеми внешними источниками электричества;
• неисправность возникла в источнике электричества, в котором отсутствует заземление.

Гарантия не распространяется на случаи, связанные со стихийными бедствиями и авариями, и на изделия, которые идут в комплекте с оборудованием, так как они работают короткий срок.

Условия гарантии не подразумевают чистку тепловентилятора и выезд ремонтных служб на дом.

Переключатели и термостат

Какие еще электрические элементы в цепи могут выйти из строя? Сразу после проводов питания идет терморегулятор и переключатель режимов.

Снаружи корпуса это привычные всем » ручки — колесики».

Некоторые ошибочно принимают терморегулятор за элемент, регулирующий скорость вращения лопастей. На самом деле это биметаллическая пластина, и один из проводов питания от вилки приходит именно на нее.

При кручении этой ручки должно раздаваться еле слышимое клацанье. Это означает что термостат включается и выключается. Если в схеме отсутствует отдельный микровыключатель, то он выполняет и его функцию.

Но главная его задача заключена в другом. При достижении тена и корпуса обогревателя определенной температуры (которую вы сами и выставляете накрутив ручку), биметаллическая пластинка внутри терморегулятора изгибается и отщелкивает свои контакты — вентилятор полностью отключается.

Проверяется исправность этого элемента также мультиметром. Подводите два щупа к контактам и крутите ручку. В режиме прозвонки звук будет появляться и исчезать.

По той же схеме проверяется и переключатель режимов. Поворачивая его ручку, вы включаете один тен, два или просто ставите дуйчик в режим вентилятора без обогрева.

Только когда будете снимать клеммы для прозвонки, лучше заранее сфотографируйте их изначальное подключение на смартфон, дабы потом не перепутать контакты.

Токи в этих элементах гуляют не слабые — порядка 10А. Поэтому пропадание цепи в них не такая уж и редкость. Правда самую первую проверку термостата и 4-х позиционного переключателя можно сделать и «на нюх».

Выгорание контактов при такой нагрузке никогда не проходит бесследно. Дымить и вонять такие вещи будут точно.

Подключение водяного тепловентилятора

Большинство современных устройств подключается к электросети 220 В или 380 В:

Произвести монтаж отопительного агрегата можно в 10 шагов:

1. Выберите место подключения: это может быть потолок, стена или угол. Убедитесь в том, что оно выдержит нагрузку.
2. Проверьте диаметр труб на соответствие техническим требованиям, температуру теплоносителя и скорость протока.
3. Закупите электропровода нужной длинны для подключения устройства к сети электропитания. Подведите электропитание и цепи управления. Приобретите крепления для тепловентилятора, желательно от производителя.
4. Сделайте разметку отверстий для крепления, пробурите их.
5. Завинтите в них шурупы, оставьте небольшой люфт.
6. Сделайте удобным крепление консоли.
7. Проведите трубы для отопления к устройству.
8. Закрепите монтажную консоль, учитывая выбранный наклон тепловентилятора.
9. Навесьте устройство на консоль и закрепите двумя болтами. Для удаления воздуха из системы отопления предварительно можно установить аппарат Маевского. Чтобы менять поток нагретого воздуха при повороте устройства на консоли, установите металлорукава.
10. Подсоедините гибкие подводки к трубам отопления в соответствии с инструкцией к вашей модели тепловентилятора. Запитайте устройство теплоносителем, сбросьте воздух. Готово!

Источники

• https://indclimat.ru/teploventilyatory-vodyanye-promyshlennye-obzor-luchshih-modelej/
• https://bvzd.ru/vopros/teploventilyatory-vodyanye-promyshlennye-obzor-luchshih-modeley
• https://TeploRes.ru/teplosistemy/vodyanoj-teploventilyator-kak-podklyuchit.html
• https://GreenLoft.ru/vodjanie-teploventiljatori-preimushhestva-i-nedostatki.html
• https://exclusivevdom.ru/vodanye-teploventilatory-vidy-princip-raboty-i-sfera-primenenia
• https://eco-kotly.ru/vodanye-teploventilatory-vidy-princip-raboty-i-sfera-primenenia/
• https://climanova.ru/vybor-teploventilyatora-na-goryachej-vode-i-princip-ego-dejstviya.html
• https://oventilyacii.ru/otoplenie/vodyanoj-teploventilyator-printsip-raboty-i-rekomendatsii-po-ustanovke.html
• https://1-teplodom.ru/vodanye-teploventilatory-vidy-princip-raboty-i-sfera-primenenia/
• https://math-nttt.ru/novosti/vodyanoj-teploventilyator-kak-podklyuchit.html
• https://dymohod-msk.ru/vodanoj-teploventilator/
• https://teplofan.ru/obogrevateli/teploventilyatory/vodyanye-promyshlennye
• https://vse-otoplenie.ru/vodanoj-teploventilator-obsie-svedenia-i-princip-raboty-promyslennogo-obogrevatela-s-vodanym-istocnikom-tepla
• https://falcon93.ru/vodyanoj-teploventilyator-svoimi-rukami-naibolee-ekonomichnyj-sposob-obogreva/

Как отремонтировать тепловентилятор?

При необходимости ремонта электрической части водяного тепловентилятора обычно особых сложностей не возникает. Чаще всего причинами неисправностей становится потеря контакта в одной из частей электрической цепи. Такое повреждение способен исправить любой человек, обладающий достаточными знаниями в области электротехники.

В инструкцию по эксплуатации водяного тепловентилятора обязательно включена схема его подключения. В зависимости от модели, подключение может быть однофазным или трехфазным. С помощью тестера следует проверить по схеме все участки цепи, включая контакты в каждом положении.

Схема однофазного подключения водяного тепловентилятора приведена ниже.

При необходимости контакты следует зачистить и отрегулировать. При обнаружении неисправности вентилятора, служащего для нагнетания воздуха, его следует заменить аналогичным устройством.

Внимание! Все работы по проверке состояния электрической цепи водяного тепловентилятора можно выполнять только после полного его отключения от электросети.

В водяных тепловентиляторах может возникнуть еще одна неисправность, связанная с состоянием теплообменника. Чаще всего в нем появляется течь из-за несоблюдения условий его эксплуатации. В некоторых случаях работоспособность устройства можно восстановить, но выполнить такую работу смогут только специалисты.

Первоначально необходимо точно определить места повреждения теплообменника. Для этого выполняется его опрессовка. Чаще всего течь обнаруживается в калачах, медных полукольцах, соединяющих между собой трубки змеевика. Их либо запаивают, либо меняют на новые детали. После окончания ремонта теплообменник вновь опрессовывают и устанавливают на место.

Как изготовить своими руками

Чтобы изготовить водяной тепловентилятор своими руками, надо обзавестись следующими деталями:

• лист оцинкованного металла или нержавеющей стали, толщина которого составляет 1 мм.; из него будет изготавливаться корпус;
• медная трубка для теплообменника;
• два концевых крана с муфтами; при помощи этих приспособлений теплообменник будет подсоединен к центральной отопительной системе;
• вентилятор;
• четыре пружины, они предназначены для закрепления вентилятора.

Теплообменник и вентилятор для водяного калорифера

Сборка:

1. На первом этапе делается разметка. Используя лобзик или болгарку, надо вырезать полосу металла, из нее нужно соорудить импровизированную рамку.
2. Затем на полосе нужно отметить линии сгибов.
3. Противоположные окончания полосы соединяются болтиками, для этого на обоих торцах полосы надо сделать отбортовку 1-2 см.
4. Из оставшегося материала изготавливается передняя панель, в которой нужно просверлить много больших отверстий для выхода горячего воздуха.
5. Затем панель крепится на лицевую сторону рамки.
6. Медную трубу нужно наполнить чистым песком, далее один конец нужно закупорить и произвести гибку теплообменника.
7. На следующем этапе теплообменник надо очистить теплообменник от песка и хорошо продуть.
8. Сбоку на корпусе просверливаются два отверстия.
9. На окончаниях теплообменника нарезается резьба для присоединения к муфтам.
10. В верхнюю точку теплообменника впаивается кран Маевского.
11. В уже готовый корпус вставляется теплообменник и крепится к нему с помощью гаек.
12. На следующем этапе монтируется вентилятор.
13. Далее прибор крепится на стену таким образом, чтобы расстояние между стеной и обогревателем было 10 см и более.
14. На заключительном этапе, к трубам центрального отопления подсоединяются краны и через муфты подсоединяются к вентилятору.

Водяной тепловентилятор готов!

Для отопления производственных помещений может использоваться также газовая или дизельная тепловая пушка.

Как это работает?

Тепловентилятор с водяным источником тепла создает потоки воздуха с помощью большого вентилятора, обеспечивая высокую отдачу тепловой энергии. Роль нагревательного источника в тепловентиляторе играет горячая вода, которая поступает с центральных систем отопления. А для распределения тепла от радиатора используется установленный электровентилятор, который и нагнетает теплый воздух в помещение.

Нагляднее работу этой системы можно представить себе так: обычная, знакомая большинству, батарея водяного отопления, помещенная в специальный короб и оснащенная эффективным вентилятором. Через имеющиеся в передней панели отверстия в помещение и поступает горячий воздух. Таким образом, все полученное тепло расходуется максимально и целенаправленно.

Кроме экономической выгоды, такие тепловентиляторы промышленные водяные, удобны еще и тем, что для их установки и обслуживания не требуется дополнительных знаний или привлечения  мастеров особой квалификации. Принцип действия понятен и доступен даже неспециалистам.

Первичная помощь когда термопот не кипятит воду

Самое главное, проверить настройки на панели управления. Быть может, выключена функция кипячения, и термопот включается только в режиме подогрева. Тогда получается, что никакой неисправности нет, значит и устранение поломанной детали не нужно. Настройки в порядке, но вода не кипит – проверить термодатчик и нагреватель. Если элементы работают плохо, то их необходимо заменить на новые.

Как разобрать термопот:

1. Снять верхний элемент – крышку. После снять кольцо, фиксирующее внутренний бак с корпусом.
2. Снять все элементы крепления – шурупы и болты.
3. Снять дно термопота.

Для того чтобы разобрать термопот, следует снять верхний элемент и дно прибора

Для всех этих манипуляций пригодится отвертка. Чтобы добраться до электронной начинки прибора, нужно снять все элементы, и уже только потом можно починить прибор. Термопот может выполнять много функций, например, заменять термокружку. Но, какой от этого прок, если вода там некипяченая – ни чай заварить, ни кофе.

Но, перед тем, как сделать разборку прибора, нужно точно знать, где что крепится и сколько деталей было до разбора.

Термовыключатели владеют функцией кипячения. Располагаются они обычно на дне изделия или по стенкам. Для того чтобы термовыключатель не оплавился, его обрабатывают специальным раствором. Чтобы проверить элемент на работу, нужно его вытащить и оставить включенным, прикрутить к нему проводки, и разместить их в воде. При всем этом нужно проверять сопротивление. Вне воды его быть не должно, если в воде оно возросло, значит, деталь рабочая и поломка не в ней. Если все наоборот – значит термовключатель неисправен.

Подведем итоги

За помощью в подборе и расчёте канального нагревателя лучше обратиться в специализированную организацию.
