Назначение и функции
Термостатический или балансировочный клапан устанавливают на узлах трубопровода, транспортирующего горячую рабочую среду. Этот вид трубопроводной арматуры позволяет регулировать напор и температуру жидкостей или газов, поступающих из основной магистрали в теплообменные или раздающие приборы. Использование регулирующего элемента обеспечивает удобство водозабора в кухнях и санузлах, простоту управления системой обогрева помещений и делает работу систем отопления и водоснабжения энергоэффективной, снижая затраты рабочей среды.
В системах водоснабжения балансировочный клапан служит для настройки параметров подаваемой из крана или душа воды. Обычно элемент регулировки в частных домовладениях устанавливают на смесители в ванных комнатах и кухнях, а в общественных помещениях – в санузлах. Здесь термоклапан регулирует процесс смешивания холодной и горячей воды в нужной пропорции.
В теплосетях термоэлемент поддерживает баланс температуры в тепловых контурах и теплообменниках. Устанавливают его обычно на входе в радиатор, регистр или горизонтальный теплообменный контур – теплый пол или теплый плинтус, чтобы получить возможность настраивать температуру теплоносителя. Уровень нагрева энергоносителя регулируется нагревательным аппаратом, а нагрев теплообменников регулируется путем настройки напора рабочей среды, для чего и нужен термостатический клапан.
Какого производителя выбрать при покупке трехходового клапана?
Современный рынок предлагает большой выбор изделий. Следует отталкиваться от общих параметров вентилей:
- Тип самого вентиля.
- Назначение клапана (например, для теплого основания)
Исходя их общих параметров, можно определяться с маркой и стоимостью изделия. На российском рынке большой популярностью пользуются вентили марки Esbe (Эсбе). Это шведская компания, производящая подобное оборудование на протяжении уже века. Доверие и надежность сопровождает бренд во все времена. Выбор оборудования этой компании сможет гарантировать безупречную и долговечную эксплуатацию.
Особое внимание стоит обратить на оборудование американской компании Honeywell (Ханивел). Продукция отличается высокотехнологичностью, простотой и удобством
Установка и использование изделий для теплого основания этой компании не составляет никакого труда. Инновации внедряются в технологический процесс изготовления оборудования ежегодно. Постоянные обновления позволяют добиться максимальной эффективности в работе изделий.
В последнее время популярностью стали пользоваться клапаны марки Valtec (Валтек). Это компания изготавливает свою продукцию в сотрудничестве с российскими и итальянскими специалистами. Изделия отличаются высоким качеством и приемлемой ценой. Потребителю всегда предоставляются сопутствующие сертификаты. Гарантийный срок на изделия составляет семь лет. Оборудование компании не подведет и будет служить в течение многих лет.
Установка трехходовых клапанов требует особого внимания. Следует учитывать множество нюансов. Грамотная установка оборудования положительно отразится на работоспособности всей системы отопления.
Схема подключения
Вернемся теперь к общей схеме клапана. Мы проанализировали смешение двух потоков теплоносителей, которые имеют разную температуру. Здесь на поверхность выходит главный недостаток «трехходового», который не может дозировать количество теплоносителя. Поток холодный перемешивается с горячим потоком, на выходе получается достаточно непредсказуемая температура.
Термоблок старается выдерживать заданный уровень, но сделать это архисложно. Постоянно присутствует в этом случае неустойчивое равновесие. Подобная схема напоминает явление, как если бы открыть два крана с холодной и горячей водой, определить точную температуру воды будет практически невозможно. Таким образом, если нет возможности, используя клапана, влиять на подмес, надо значит поставить дополнительный блок, который сможет влиять на остывший теплоноситель.
Чаще всего монтируют:
- Балансировочный вентиль.
- Настроенный радиаторный клапан
Эти два элемента монтируются на байпас таким образом мы будем получать нужную температуру. Если отсутствует согласование между насосом котла и теплого пола, то в этом случае передавливание теплоносителя (котловой мощнее) сразу в обратку котлового контура. Таким образом до теплого пола доходить ничего не будет. Избежать этого явления можно с помощью монтажа обратного клапана, его также поставить можно на выходе. Таким образом проблема будет решена. Стоимость в среднем:
- Клапан трехходовой 3300 руб.
- Термоголовка 2700 руб.
- Обратный клапан на дюйм 500 руб
- Вентиль, радиаторный клапан до 700 руб
- Общая сумма составляет порядка 7200 руб.
При этом не учитываются трубы, фиксирующие материалы.
Стоит рассчитывать диапазон температур. Для теплых полов температура не превышает 40°C. Также существуют допуски по давлению: дорогие конструкции «держат» давление до 16 бар, для бытовых устройств вполне хватает в 2,5 раза меньше (5-5 бар). Регулируются данные показатели ГОСТ 26349-84.
Трехходовые клапана имеют разные диаметры патрубков. Самые популярные из них: это 1 и ¾ дюйма, резьба при этом бывает как внутренняя, так и — внешняя.
Трехходовые клапаны в отоплении теплого пола кажутся невзрачными, но они необходимы в работе и применяются в различных сферах, выполняя важные функции. Использовать клапана рекомендуется использовать изделия от известных производителей, тогда это компактное устройство будет работать без сбоев долгие годы. При покупке следует познакомиться, чтобы на корпусе не был повреждений или трещин. Регулятор должен без затруднений поворачиваться в любую сторону. Термоголовка проверяется с помощью небольшого нагрева. Это можно сделать, используя о
Читайте так же:
Термостатический клапан для теплого пола: двухходовой и трехходовой приборы
Теплый пол … Оборудование
Чтобы не покупать дорогую автоматическую систему контроля и регулировки температуры теплого пола, в коллектор внедряется термостатический смесительный клапан. Его применяют с той целью, чтобы смешивать поток холодного и горячего теплоносителя. В этой статье мы предлагаем вам ознакомиться с конструкцией и предназначением двухходового термостатического клапана.
Виды термостатических устройств
aliexpress.com Латунь двусторонний клапан DN25 Электрический Термальность привод клапана M30…
aliexpress.com Автоматический клапан термостата термостат raditor с подкладкой клапан…
Внедрять в обогрев пола можно как двухходовой, так и трехходовой прибор. Трехходовой смеситель подмешивает горячую воду к остывшей из обратки. Он не уменьшает движение потока, при этом показатель температуры изменяется равномерно. Что касается двухходового, то, в принципе, это модернизированный аналог вентиля.
Его применение допускает удерживание заданной температуры на необходимом уровне. Работает агрегат в автоматическом режиме. Его монтаж осуществляется в коллектор вместо одного из обычных вентилей.
Особенности двухходового устройства
Хотя по виду этот агрегат может напоминать обычный вентиль, существует явная разница между этими устройствами. Отличается способностью пропускать воду только в одном направлении. Если установить его в обратном направлении, то процесс работы будет нарушен. В худшем случае полностью выйдет из строя.
Чтобы предотвратить быстрый износ этого агрегата, перед ним монтируется фильтр, который будет задерживать твердые частицы.
В качестве штока двухходовой термостатический клапан имеет шар (управление выполняется поворотом шара с отверстием на 90° вокруг оси) или шток специальной конструкции (управление осуществляется движением штока в вертикальном направлении).
Особенности конструкции
Изготавливается данный агрегат из стали, латуни и чугуна. Например, латунный смеситель для теплого пола имеет компактные размеры. В устройство включается температурный датчик, который подает соответствующие сигналы. После него монтируется циркуляционный насос, который создает принудительное движение теплоносителя. Его применение позволяет регулировать или полностью перекрывать поток теплоносителя. Хотя данное устройство имеет очень простую конструкцию, используется редко, так как имеет ряд недостатков и ограничений.
Смесительный узел с двухходовым клапаном
Нередко двухходовой смеситель называют питающим. На нем имеется термостатическая головка с жидкостным датчиком. Этот датчик контролирует уровень температуры теплоносителя, который поступает непосредственно в греющий контур. Теплоноситель подается или отсекается посредством клапана, который закрывается/открывается.
aliexpress.com Латунь двусторонний клапан DN25 Электрический Термальность привод клапана M30…
aliexpress.com Автоматический клапан термостата термостат raditor с подкладкой клапан…
Принцип смешивания теплоносителя в таком случае заключается в следующем. Из обратки теплоноситель подается постоянно, а горячий только по необходимости (подача регулируется клапаном). Как следствие теплый пол никогда не будете перегреваться, что повлечет за собой продолжительный эксплуатационный срок системы теплого пола и всего смесительного узла.
За счет того что регулировка температуры теплоносителя осуществляется равномерно (это связано с небольшой пропускной способностью устройства) давление в системе не будет иметь резких скачков.
Хотя большое количество специалистов внедряют данное устройство в систему теплого пола, существует единственное ограничение. Двухходовой термостатический смеситель нельзя монтировать в систему теплого пола, если отапливаемая площадь превышает 200 квадратных метров. В остальных других случаях его использование допускается.
Итак, мы рассмотрели с вами особенности термостатического клапана, который внедряется в систему теплого пола. Если ваш теплый пол оснащен таким устройством, то пишите комментарии в конце этой статьи. В частности нам будет интересно узнать об особенностях его работы и о ваших наблюдениях и возможных ограничений этого агрегата. и фото в этой статье помогут вам наглядно увидеть принципиальные особенности двухходовых устройств для теплого пола.
Остались вопросы?
Термоклапан системы отопления
Термоголовка устанавливается строго горизонтально и имеет в составе специфический измеритель, передающий в электропривод сигналы о закрытии или открытии клапана. Гидроклапан имеет три хода для теплоносителя, из которых два используется для подачи воды в смеситель, а третий отвечает за подачу общего потока в трубопровод.
Блок изготавливается из нержавейки, поскольку работать устройству приходится в постоянно влажной среде и есть риск образования коррозии. В рабочем режим полы чутко отвечают на изменения тепла в помещении, автоматически регулируя подогрев циркулирующей жидкости внутри.
Виды регуляторов водяного пола
Датчики температуры теплого пола поддерживают комфортный режим комнатного воздуха, контролируют экономию энергоресурсов. Устройство показывает: насколько прогревается теплый пол, датчик температуры определяет температуру воздуха над полом.
При монтаже устройства контроля воздуха соблюдаются правила установки прибора:
- устройство устанавливается на высоту 1 метра;
- подключается к отдельной розетке;
- устройство не нагревается под влиянием посторонних нагревателей или солнечного света.
Датчики теплого пола на самом покрытии устанавливаются:
- устройство прикрепляется на высоте 0,5 м до нижнего уровня, на таком же расстоянии до стены между витками двух водяных труб на равном расстоянии;
- один край провода с измерителем устанавливается в гофрированную трубу;
- другой край подключается к термостату, укладывается по проделанной канавке в бетоне;
- поверхность заливается бетоном, край гофры выходит наружу (что удобно при реконструкции или замене).
Датчики для теплого пола автоматически регулируют установленную температуру, при достижении заданного показателя – отключают нагревание. В трубу подачи нагретой воды устанавливается сервопривод, который регулирует подачу воды при помощи цилиндрического поршня.
Подразделяются датчики по типам:
- аналоговый (электронно-механический).
- сенсорный или кнопочный (цифровой).
- с автоматическим программированием;
- мультизональные;
- радио термостаты и контроллеры.
Каждый наделен характеристиками. Также разделяются по месту установки: напольные, воздушные, комбинированные.
Механические модели
Первый тип регулятора настраивается вручную, температура выставляется при помощи вращающейся кнопки, включение производится клавишей. На панели указанная минимальная, а также максимальная точка температуры.
Электронные модификации
Автоматический прибор программируется на время работы, с определением времени включения подогрева до заданного показателя (ночное время, выходные дни, время отсутствия хозяев). Выставляется минимальное значение температурного режима, что экономично при использовании энергоресурсов. Некоторые измерители автоматически отключаются на установленное время.
Программируемые регуляторы температуры
Работает регулятор не только по заданному графику. Дисплей показывает потребления энергии, что балансирует потребление ресурсов. Дополнительная функция – контроль заданных параметров, управление при помощи телефона или компьютера.
Сенсорные
На сенсорном регуляторе показатели задаются вручную при помощи кнопок, касанием или пультом. Температурные показатели в диапазоне погрешности 0,5°.
Сенсорные регуляторы могут быть накладными или съемными. В ванной комнате монтаж производится под щиток для защиты от повышенной влажности.
Радиотермостаты и радиоконтроллеры
Автоматическая регулировка температуры полов производится термостатами, сервоприводами коллекторов, термоголовками с проводными датчиками.
Автоматическая регулировка упрощает ручную настройку, контролирует безопасность. Радиоконтролер выпускается европейской фирмой Uponor, представлен на российских рынках.
Он отличается такими показателями:
- радиосигнал управляет специальными сервоприводами;
- переносной термостат, на который поступают показания;
- радиоконтроллер корректирует сигналы, подает их на сервоприводы.
Дополнительная функция – радиоуправление температурой теплого пола, подключение к мобильному телефону, что контролирует обогрев.
Радиотермостат выполняет функции, заложенные по программе:
- определяет степень нагревания, подключается к насосу для принудительной циркуляции воды;
- полуавтоматическое управление;
- регулирует подачу нагретой воды;
- независимо от внешней погоды, поддерживает комфортную температуру воздуха.
Классификация и принцип действия термоголовок для радиатора отопления
Отдельно от клапана термоголовка для радиатора отопления совершенно бесполезна, так как внутри нее расположен датчик, срабатывающий на изменение температуры в комнате. В сильфонной камере находится твердое, жидкое либо газообразное вещество, изменяющее объем.
Термоголовка и клапан раздельно
Камера соединена со штоком, который либо полностью перекрывает термостатический клапан, либо открывает его до отрегулированного уровня. Это основное отличие термоклапана от регулировочного, которым можно немного убавить/прибавить поток теплоносителя внутри регистра отопления.
Устройство термоголовки

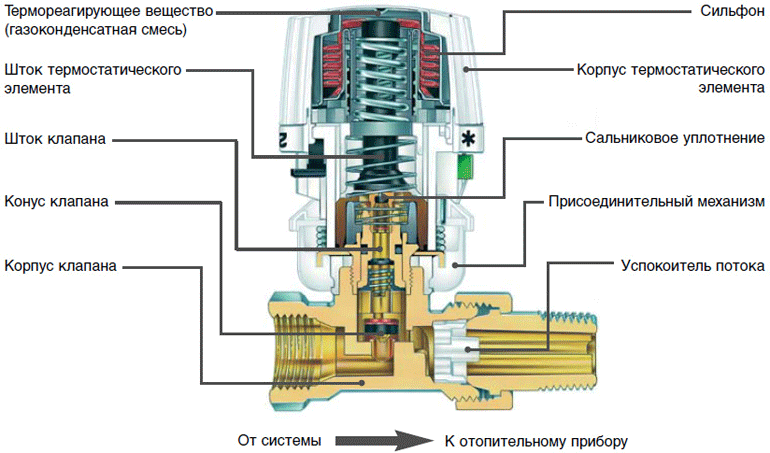

Термоголовка и клапан в разрезе
Таким образом, в трубу подачи теплоносителя в радиатор обогрева вначале врезается клапан, на него наворачивается термоголовка перпендикулярно потоку жидкости. Существует несколько модификаций термоголовки:
- для однотрубных систем – производит ограниченное число компаний, например, модели RA-G, RTD-G фирмы Danfoss;
- для двухтрубных систем – в любом магазине 97% ассортимента головок относятся именно к этому типу.
Термоголовка для однотрубной и двухтрубной систем разводки отопления
Стрелки на корпусе указывают направление потока теплоносителя, монтаж против стрелки запрещен. Поэтому при выборе необходимо учесть, снизу или сверху поступает горячая вода в батареи разных комнат квартиры.
Принцип работы термоголовки для радиатора отопления имеет предельно простой:
пользователь выставляет необходимое значение температуры воздуха в комнате, для чего на приборе имеется шкала с делениями (например, 21 градусу обычно соответствует значение 3);
Регулировка шкалы термоголовки
при повышении температуры на 1 градус вещество внутри камеры сильфона нагреется, увеличится в объеме, надавит на шток клапана;
Работа термоголовки в системе без байпаса
подача в батарею горячей воды перекроется полностью, однако циркуляция в контурах обогрева сохранится через байпас;
Конструктивные различия однотрубной и двухтрубной систем
неработающий регистр приведет к снижению температуры, объем вещества в сильфоне уменьшится, исчезнет давление на шток, клапан откроется.
Технология регулирования температурного режима помещения в этом случае эффективна лишь для радиаторов с минимальной инерцией. Биметаллические, алюминиевые, стальные батареи остывают/нагреваются быстрее, поэтому оптимально подходят для автоматических регулировок термоголовками. Чугунные радиаторы нагреваются долго, аккумулируют тепло, остывают дольше, поэтому эффективность регулировок термоголовками снижается.
Использование терморегуляторов на чугунных радиаторах — не самый удачный вариант
Смесительный узел для теплого пола своими руками: назначение и устройство
Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе. На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы. В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.
Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы. В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное. Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе. Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления. Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?
- Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола. Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления. Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.
- Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника. Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
- Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их. Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором.
По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.
- Запорная арматура – монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
- Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.
Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант. Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.
Как работает смесительный термостатический клапан?
Суть устройства по большому счету сводится к смешиванию горячего потока с теплым, регулируя тем самым температуру пола. Трехходовой клапан устанавливается для разводки потоков рабочей жидкости на два контура. Шток трехходовой конструкции постоянно находится в открытом состоянии. Он настраивается на регуляцию определенного объема жидкости. За счет этого появляется возможность получать качественный и количественный объем жидкости в нужном размере.
Трехходовой клапан способен перекрывать переменный поток. Благодаря этому регулировка расхода и давления становится возможной. Трехходовой клапан, снабженный электроприводом намного функциональней. Он способен автоматически регулировать температуру. Именно такие устройства и принято применять при подключении теплого пола.
Характеристика оборудования
Теплоноситель из котла проходит по магистрали труб к коллектору. Из него жидкость поступает в напольный трубопровод. Отдавая тепло, она возвращается обратно к коллектору, который имеет отдельный обратный выход для охлаждённого теплоносителя. Циркуляционный насос нагнетает воду обратно в котёл.
При ручном управлении температурного режима на контуре с холодной водой и теплоносителе высокой температуры устанавливают вентили. Если комната прогрелась достаточно хорошо, то вентиль с горячей водой закрывают. Если в помещении холодно, то вентиль открывают.
Для автоматического регулирования режима отопления устанавливают трёхходовой смеситель с термостатом и выносным термодатчиком. Данная система образует термостатический клапан. Его устанавливают на входе в коллектор. Оборудование производится из латуни или из бронзы.
- Трёхходовой клапан имеет 3 выхода для горячей, холодной воды и для теплоносителя, который подаётся в напольную магистраль. На корпусе маркерами обозначено направление потоков различных температур.
- Для смешивания жидкости различной температуры предусмотрена смесительная камера.
- На корпусе располагается термостат, с регулятором температуры.
- Термодатчик расположен на термостате.
- Клапаны перекрывают выходы для холодного и горячего потока. Они могут быть тарельчатыми или игольчатыми. Их работа зависит от термостата.
- Термостат представляет собой систему, которая состоит из капсулы с жидкостью и подпружиненным штоком. К нему прикрепляются клапаны.
- Датчик температуры имеет цифровую панель, на которой обозначены режимы отопления.
Рекомендуем: Особенности корейского тёплого пола
Термостат может находиться в термоголовке или в сервоприводе. Устройства имеют различную схему, но одинаковый принцип работы. Термоголовка представляет собой термостат, работа которого осуществляется с помощью жидкости: она чувствительна к перемене температуры.
Сервоприводы функционируют от электрической сети. Жидкость заключена в ёмкость. В ней находится нагревательная пластина. Сервопривод устанавливают на коллектор.
Трёхходовой смеситель предназначен для системы отопления больших площадей. В отдельных помещениях или в дачных домиках к коллектору подключают двухходовой вентиль. Его устанавливают на контур с теплоносителем высокой температуры. Вода проходит через него только в одном направлении.
Виды и их устройство
В распределительном термостатическом клапане, устанавливающемся на тёплый пол, из обратной трубы производится подмес к нагретой воде остывшей. Этот процесс беспрерывен, пока включён обогрев.
Смесительные клапаны для тёплых полов бывают: двухходовые и трёхходовые. А также, они различаются способом подмеса и направлением потока.

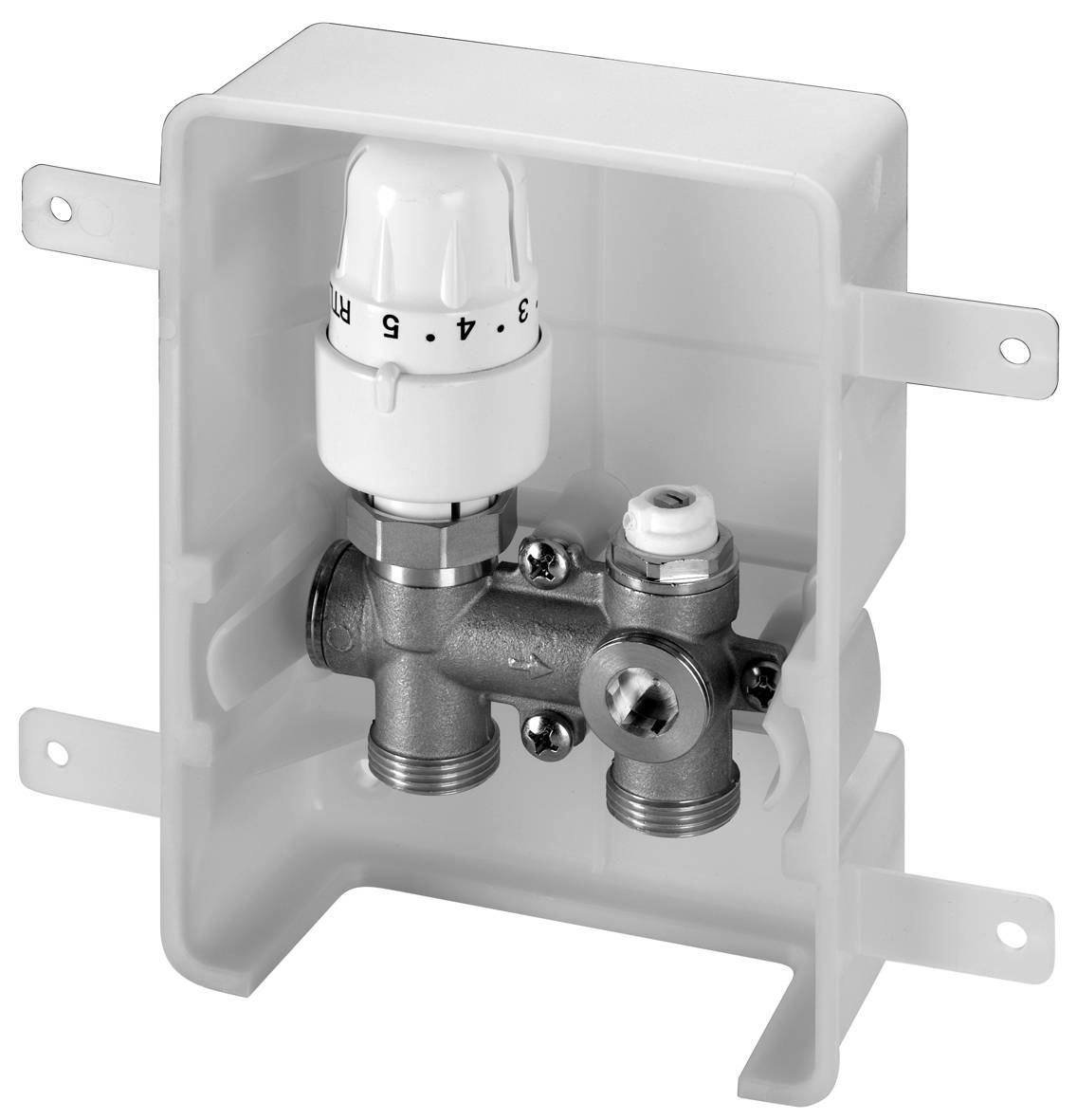

Двухходовой
Двухходовой термостатический клапан обратного потока для тёплого пола.
Смотрите это видео на YouTube
Двухходовой термостатический клапан — усовершенствованная модель ручного типа. Он бывает гидравлическим, пневмоническим и с электроприводом.
Конструкция простая, но способная эффективно регулировать температурный уровень теплоносителя в автоматическом режиме. Прибор монтируется в отопительной системе, вместо ручного вентиля.
Основные плюсы:
- Автоматическое снижение температурного уровня жидкости;
- Простота конструкции и невысокая цена;
- Несложный монтаж.
Недостатки — возможность установки его на трубопроводах с небольшим размером. Если использовать данный кран при обустройстве обогрева в помещении с большой площадью, то термостат будет функционировать с перебоями. Двухходовой клапан чаще применяется, если тёплые полы выступают дополнительным отоплением.
Прибор оснащён терморегулирующей головкой со шкалой. Смена расположения головки производится в ручную или автоматически. Ручные модели просты и стоят недорого. Более современные устройства срабатывают автоматически.
Двухходовой клапан функционирует по следующему принципу — теплоноситель из обратной магистрали вновь подаётся в трубы пола, но перед этим, срабатывает устройство открывающее подачу нагретой воды. Два потока смешиваются внутри корпуса до нужного градуса, затем происходит срабатывание термодатчика, и автоматически затвор перекрывает отверстие с горячим теплоносителем.
Затвор состоит из плунжера и седла. Плунжер имеет тарельчатую, игольчатую и стержневую форму. Он расположен перпендикулярно по отношению к движению жидкости.
Трёхходовой клапан
Esbe трёхходовой для тёплого пола, зачем он нужен.
Смотрите это видео на YouTube
Вентиль предназначен для греющих систем, которые устанавливаются в больших помещениях. Они обладают теме же плюсами, что и двухходовые краны. Особенно стоит отметить — удобство регулировки температурного показателя воды для тёплых полов.
Но у данного термостатного клапана есть и минус — если срабатывает термостат, то вентиль открывается полностью, тем самым горячий теплоноситель поступает в контуры. А это может вызвать перегрев отопительной системы, и даже разрыв труб. Кроме того, у него ниже пропускная способность, чем у двухходового крана.
Трёхходовые термостатические смесительные клапаны бывают латунные и бронзовые. Они оборудованы термоголовкой или термостатом, могут иметь электропривод или сервопривод. Конструкция — кран, имеющий два входа и выход. Внутри корпуса есть смесительная камера, на ней размещён термостат с регулятором, на котором есть цифровая панель. Подсоединяется термоклапан перед коллектором.

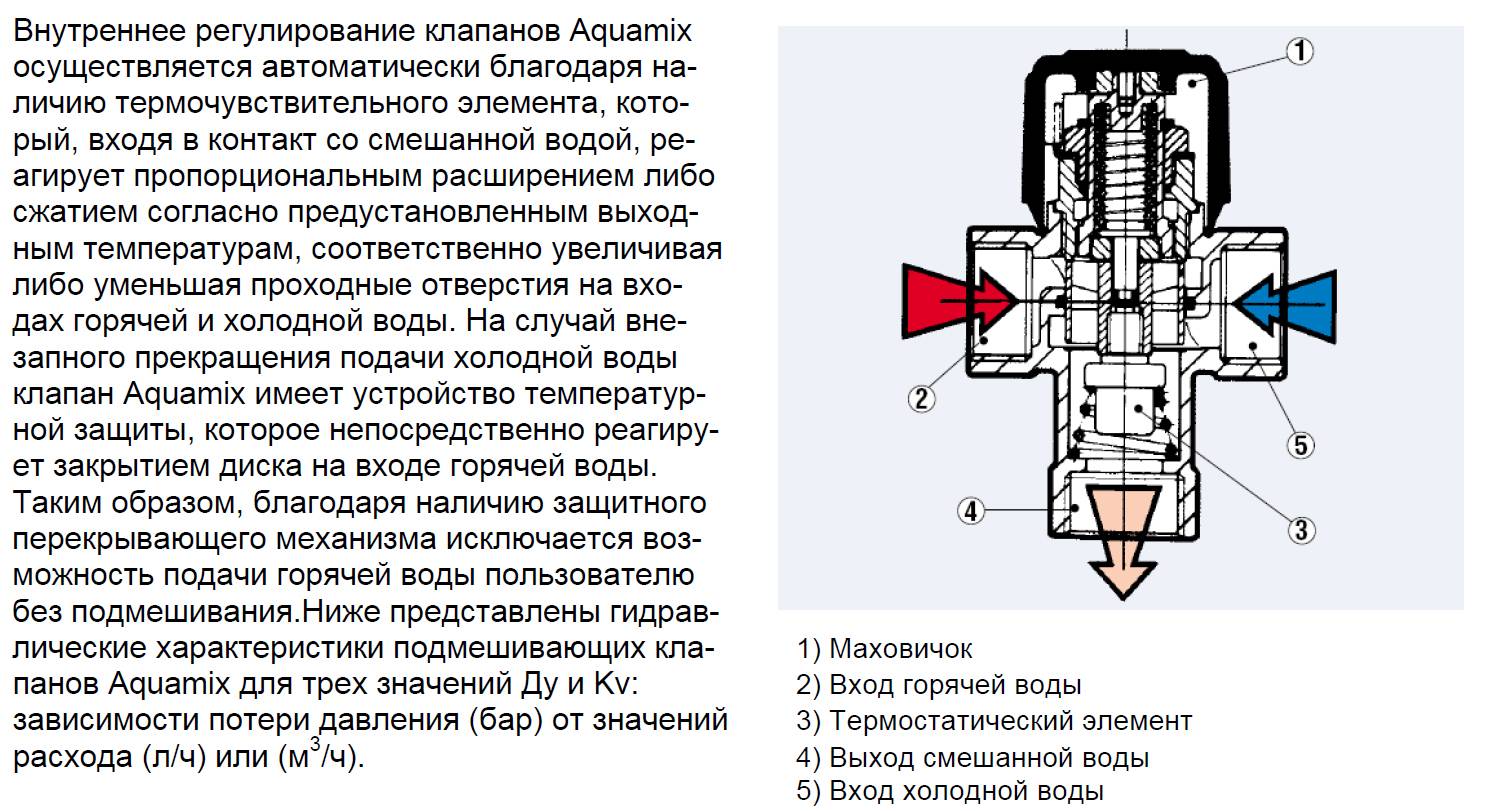

Принцип работы трёхходового термостатического вентиля:
- нагретая вода движется по правому и фронтальному патрубкам — если её градус нагрева отвечает нужным параметрам;
- если температура жидкости повышается или понижается, то в работу вступает термостат, он приводит в движение шток, в результате к горячей воде подмешивается охлажденная;
- после достижения заданной температуры, происходит полное открытие фронтального отверстия.
Следует сказать, что при включении прибора, напряжение потока воды не меняется. Это приводит к равномерному изменению температуры жидкости, подающейся в магистраль.
По методу смешивания
Смесительные краны для тёплого пола, в зависимости от способа подмеса, бывают:
С функцией термостата — с ним возможно достигать и удерживать нужный градус нагрева у теплоносителя, так как прибор способен регулировать оба потока (нагретый и охлаждённый). Термостат в смесителе реагируя на уровень нагрева жидкости, производит открывание или закрывание отверстия, через которые подаётся нагретый или остывший теплоноситель. Кроме того, механизм устроен так, что при отсутствии холодной воды, автоматика перекрывает поступление горячей.
Термостатические — устройство оснащено чувствительной термоголовкой, имеющей выносной термодатчик, он размещается в каждой магистрали. Работы клапана заключается в определении температуры воды, и подачи команды исполнительному механизму.
Как работает термоголовка?
Терморегулятор состоит из механизма с термодинамическими параметрами, основанными на элементарных физических качествах вещества – расширении при высоких температурах. В корпусе термоголовки есть специальная емкость с веществом, отвечающим на нагрев, а под ней – толкатель для клапанного штока.
Термоголовка для теплого пола работает следующим образом:
- Внутри термостата находится сильфон с твердым или жидким веществом. Стенки его сделаны гофрированными, что дает емкости способность к растяжению;
- Когда повышается градус, сильфон расширяется, стенки растягиваются и давят на клапанный шток. Баланс системы поддерживается пружиной;
- Когда сильфон остывает, его размеры восстанавливаются и перестают оказывать давление на шток.
Термоголовка для теплого пола продается отдельно или с вентилем в комплекте. Покупка комплекта оптимальна, потому что в таком случае резьба и посадочные места кранов и головки идеально совпадают.
Комплектация производится разными типами вентилей, поэтому бывают прямыми или угловыми термоголовками. Выбрать нужный вариант можно по конфигурации отопительной системы.
Включение трехходового термостатического клапана
В конструкцию вентиля входит специальная термоголовка и отдельный датчик температуры. Эти дополнительные элементы позволяют регулировать температурный режим. Таким образом, достигается постоянная температура в системе. Насос осуществляет движение жидкости в трубах, а трехходовой клапан смешивает определенное количество горячего потока в гребенку.
На выходе обратки устанавливают трехходовой смеситель. Стоит отметить, что эта классическая схема включения вентиля может предусматривать дополнительный циркуляционный насос. Иначе прогрев теплого пола будет недостаточным. Эта схема плохо работает без насоса.
