Как заменить мембрану в газовой колонке «Нева»

Назначение и строение водяного узла

Мембрана — важная деталь в регуляции подачи газа. Чтобы разобраться с ее назначением и принципом работы, следует детально изучить устройство водяного блока колонки, элементом конструкции которого она является. Эти знания помогут при замене мембраны, ведь чтобы до нее добраться, предстоит демонтировать весь узел и разобрать его.

Рекомендуем также познакомиться с общим устройством газовой колонки, чтобы проще было отыскать в ее конструкции водяной блок. Но обо все по порядку.

Устройство водяного редуктора

Одним из узлов практически любого газового теплообменника является водяной редуктор (водяной узел – ВУ, водяной регулятор). Он предназначен для регуляции равномерной подачи воды и газа. Практично разработанная форма регулятора (в просторечии – «лягушки») способствует компактному размещению блока в корпусе колонки. Технически простое устройство работает автоматически.

Функции редуктора следующие:

  • запуск и прекращение работы газовой колонки при открывании/ закрывании крана;
  • регуляция подачи воды и газа;
  • защита колонки от перегрева при недостаточном напоре воды.

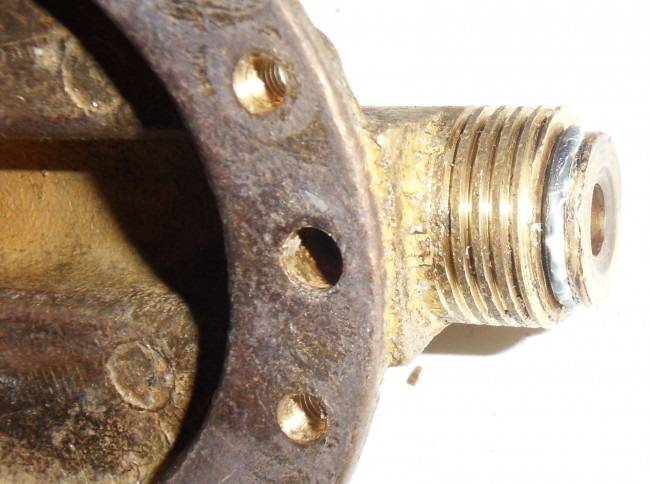

Конструкция редуктора хорошо продумана и визуально не сложна.  Корпус, выполнен из латуни, полиамида (содержащего стекловолокно), силумина или из пластика.

Детали водного узла:  крышка (1) и основание (2), соединяемые винтами; тарелка (4); шток, открывающий/закрывающий газовый клапан (5); мембрана (6); штуцер Вентури (7); гайка сальника (8); отводы для воды (9); регулировочный винт (10); крепёжные винты (3); сетчатый фильтр (11); шарик-замедлитель (12)

Принцип работы и значение регулятора

Разделённая надвое мембраной пустотелая полость редуктора заполнена водой. В полость из водопровода поступает вода. Из нижней части, проходя через штуцер Вентури, она поступает в верхний отсек через перепускное отверстие. Однако вода, поступающая из водопровода в нижнюю часть, всегда давит на мембрану с силой напора воды в трубопроводе, а в верхней части сила давления изменяется, в зависимости от того, идёт ли поток воды через теплообменник.

Дело в том, что в трубопроводах, имеющих суженные участки, давление текущей жидкости в узком месте понижается. При открытии крана и прохождении воды через штуцер Вентури, давление перед местным сужением (соплом) штуцера повышается.

За счёт возрастания скорости потока в узком месте, давление понижается как в штуцере, так и в верхней полости лягушки. Это подобно сплющиванию конца поливочного шланга. При разнице в диаметрах сопла штуцера (0.3 см) и основной камеры (2 см) перепад давления достигает 1 атмосферы. Этого достаточно, чтобы мембрана выгнулась вверх и надавила на пластиковую тарелочку, жёстко закреплённую на оси штока. Шток с силой давит на клапан газа, отчего клапан открывается и газ поступает к газовой горелке.

При подъёме мембраны вода из верхнего отсека начинает выходить через перепропускной канал, где расположен шарик-замедлитель из стали. Шарик, перемещаясь вправо, частично перекрывает канал, поэтому включение и подача на горелку газа происходит плавно. Плавность регулируется с помощью регулировочного винта.

Сопло Вентури находится в выводном патрубке (с правой стороны лягушки). Это – местное сужение, обеспечивающее перепад давления при открытии крана. Засорившийся штуцер необходимо очистить

Когда кран горячей воды (ГВ) закрывают, поток воды прекращается и давление в сопле Вентури сравнивается с давлением в полости под мембраной. За счёт действия пружин шток вместе с тарелкой смещаются вниз, а мембрана возвращается в среднее положение.

Газовый клапан автоматически закрывается. Выключение газового клапана осуществляется быстро, так как обратным током воды в водопропускном канале шарик смещается к верхней полости (влево) и перестаёт препятствовать перетоку жидкости. Рекомендуем посмотреть информацию о том, что делать, если не срабатывает газовый клапан.

Если расход горячей воды менее 2-3 л/мин, нужного перепада давления не возникает, и пружины не дают штоку открыть клапан газа вообще или достаточно для полноценного нагрева воды. Также не возникает необходимой разницы давления при нарушении целостности мембраны.

Водяной регулятор, основанный на принципе действия сопла Вентури, является устройством безопасности, так как позволяет включить водонагреватель только в том случае, когда через теплообменник течёт достаточной силы водяной поток. Таким образом, редуктор автоматически защищает газовую колонку от перегрева.

Переточное отверстие соединяет сопло Вентури и верхнюю полость лягушки. Это отверстие при установке диафрагмы необходимо оставить открытым, чтобы редуктор правильно работал

Требования к вентиляции и дымоходу

Для создания циркуляции воздуха в помещении необходимо вентиляционное отверстие. Оно не должно быть забито, через него должен спокойно проходить воздух. Если пренебречь этим правилом, то в случае утечки газа жильцы квартиры получат отравление с тяжелыми последствиями.

Значительно увеличится риск детонации бытового газа, если он не будет удаляться естественным путем, так как утечка может произойти в ночное время суток, когда человек не в состоянии ее обнаружить.

Для нормального функционирования газовой колонки нужно дополнительно провести дымоход. Он может быть выведен в общую домовую систему или непосредственно на улицу. При сооружении дымохода необходимо учесть, что он не может иметь более двух изгибов под углом 90 градусов.

Общая длина дымохода не должна превышать трех метров. Допускается три варианта расположения дымоотводной трубы.

Вариант ее расположения определяется местоположением водонагревателя. Трубы для отвода продуктов сгорания должны быть выполнены из негорючих материалов. Стоит отдавать предпочтение дымоходам с наименьшей теплопроводностью (+)

Труба должна иметь вертикальный участок в месте подсоединения к водонагревателю. Длина вертикального участка обязана быть больше или равна 50 см. Длина горизонтального участка трубы не должна превышать двух метров.

Допускается выполнение дымохода из гибкой гофрированной трубы, но необходимо исключить ее провисание, которое может блокировать отвод продуктов сгорания.

На схеме подробно описано как можно, а как нельзя делать монтаж дымохода в квартире. Помимо длины труб есть требования к их уклону. На каждый метр необходимо соблюдать двух градусный уклон (+)

Если устройство колонки не подразумевает проведение дымохода, то нельзя ограничиваться вентиляционным отверстием в стене. Необходимо установить полноценную вытяжку, но даже в этом случае у газовой службы возникнут вопросы к подобной системе отвода угарного газа.

Галерея изображений

Фото из

Дымоотвод от газовой колонки

Гофрированная труба для дымоотвода

Сооружение газоотвода из полимерной гофры

Дымоотвод из жестких труб и поворотов

Разбор

Даже если ваша колонка исправна и не проявила пока ни одну из вышеперечисленных неполадок, вам следует заботиться о ее состоянии. Газовые колонки требуют, как и любое часто эксплуатируемое устройство, ухода и бережного отношения. А это значит, что периодически их необходимо чистить и промывать от собравшейся пыли, грязи, жира. И первое, что вам потребуется в этом случае сделать, – это разобрать газовую колонку. Для этого потребуется выполнить ряд последовательных действий.

Любое действие, связанное с ремонтом или чисткой колонки, требует обязательного отключения воды и перекрытия крана подачи газа.

  • Первое действие после перекрытия соответствующих кранов обусловлено необходимостью снять кожух с газовой колонки. Для этого следует в нижней части конструкции в зоне входа труб найти два самореза, расположенных в левом и правом углах задней стенки, и открутить их при помощи крестовидной отвертки.
  • Кожух нужно подтянуть на себя так, чтобы две ручки (левая – для пьезоэлектрического поджига и правая – для регулировки подачи газа) утонули в его корпусе. Таким образом, на момент, когда они уже не будут препятствовать движению кожуха и цепляться за него, нужно сдвинуть его аккуратно вверх. Верхними прорезями он подастся за пределы зацепов, которые расположены на самом основании колонки, после чего абсолютно легко снимется с установки.
  • Сняв кожух с установки, вы откроете своему взору «нутро» строения газовой колонки. И это «нутро», вероятнее всего, будет покрыто клубами пыли, копоти и грязи. Воспользуйтесь крупной щеткой с длинным ворсом для сметания загрязнений с деталей колонки. Но если вы хотите заняться более глобальной прочисткой внутренних составляющих колонки, вам потребуется их частичный демонтаж.

Снятие кожуха является не только одной из первых задач, которую следует выполнить перед тем, как почистить газовую колонку в домашних условиях. Это также первый шаг к тому, чтобы оценить степень возникшей неисправности и перейти к посильным ремонтным работам. И каждый последующий шаг в ремонте газовой колонки – это определенный перечень последовательных действий, ход которых будет зависеть конкретно от вида неисправности.

Сборка устройства

В старых водонагревателях Нева и Астра ставим на место верхнюю крышку водяного регулятора и закручиваем восемь винтов по принципу один напротив другого. Определяем, где вход в регулятор и ставим его к трубе, по которой в колонку поступает вода. Водяной узел вставляется в газовый и закручивается три винта, с помощью которых они крепятся друг к другу. Желательно поменять прокладки на входе и выходе. После этого закручиваются накидные гайки ключом на 24.

В новых водонагревателях закручиваем четыре шурупа на водяном регуляторе, прикручиваем водогазовый узел к горелке. Далее горелочный блок прикручиваем к задней стенке, подключаем электроды розжига и ионизации и ключом закручиваем накидные гайки.

После сборки проводим проверку. При открытом кране горячей воды постепенно включаем воду на входе колонки. Убеждаемся, что нигде нет протечек. Можно перепроверить, проведя сухими салфетками на накидных гайках. Через несколько минут кран закрываем и проверяем те же соединения, но уже под давлением. Если всё в порядке, открывается вентиль газа и проверяется работа колонки

Важно проверить газовые соединения, нанеся мыльный раствор. Если нигде нет протечек и все работает, можно крепить кожух колонки

Также процесс замены мембраны колонки Астра ВПГ-21 1-В11-УХЛ 4,2 смотрите на видео:

Также процесс замены мембраны колонки Астра ВПГ-21 1-В11-УХЛ 4,2 смотрите на видео:

Получите нашу книгу

Замена мембраны газовой колонки Нева 3208

Современные газовые водонагреватели проточного типа в своей конструкции имеют резиновую мембрану, которая служит для включения колонки. Постоянное давление воды портит её, изнашивает и заставляет рваться. необходимая работа и составляющая часть годового технического обслуживания. Наиболее подвержены к износу мембраны в аппаратах отечественного производства. За один год работы колонки НЕВА 3208 можно произвести до трех замен.

Замена мембраны газовой колонки — работа, не требующая профессиональной подготовки, но требующая внимательности. В этой статье, мы расскажем вам как своими руками произвести замену мембраны на примере газовой колонки НЕВА 3208.

Как работает мембрана в колонке — за что она отвечает

Водяной регулятор — это фактически сердце газового водонагревателя. Узел, в котором установлена резиновая прокладка (диафрагма) регулирует подачу: открывает и закрывает газ, подаваемый на горелочное устройство.

Принцип работы мембраны в газовой колонке следующий:

  • Водяной регулятор представляет собой металлический узел с пустой полостью, разделенной диафрагмой на две части.

Первый отсек необходим для заполнения водой. После открытия крана горячего водоснабжения жидкость поступает в подсоединенную часть регулятора. Внутри узла создается давление, выгибающее прокладку.

Мембрана в газовой колонке давит на шток, расположенный в смежном отделе регулятора. Металлический стержень открывает газовый клапан и одновременно дает сигнал на электророзжиг горелки (в автоматических колонках).

После закрытия крана горячего водоснабжения давление падает. На металлическом штоке присутствует пружина, возвращающая его в первоначальное положение. Подача газа прерывается. Горелка затухает.

Устройство мембраны на газовой колонке может меняться в зависимости от модели водонагревателя, но основной принцип работы остается неизменным. Со временем диафрагма изнашивается, становится недостаточно эластичной или рвется, что приводит к выходу теплогенератора из строя.

Виды мембран для колонок

Диафрагма газового водонагревателя — это круглая прокладка, изготовленная из черной резины или силикона. В зависимости от производителя колонки на мембране могут присутствовать элементы из твердого пластика или металла. Некоторые диафрагмы измененной формы.

В газовых водонагревателях, изготовленных европейскими производителями используются диафрагмы, которые сложно подделать. К примеру, в Ariston Fast GIWH установлена так называемая «восьмерка», в Electrolux GWH или Vaillant MAG диафрагма с специальным ушком. Приобрести такую прокладку получится только в официальном сервисном центре. Стоит мембрана для лягушки на европейский водонагреватель от 200-500 руб. Для сравнения, ремкомплект на отечественную NEVA Lux 5013 (5016), вместе с пластиковыми деталями стоит всего 150-200 руб.

Если говорить о материале, из которого делают диафрагмы, их существует несколько видов:

  • Мембрана из черной резины — классический вид. Большинство производителей предпочитают делать прокладки именно из черной резины. Прослужит такая диафрагма 7-8 лет, при условии, что не попадется брак.

Силиконовая мембрана — гарантированно проработает 10-12 лет. На рынке можно найти прокладки к отечественному и китайскому оборудованию. Владельцам европейских водонагревателей придется обходится диафрагмами из черной резины.

Красные мембраны — используется материал низкого качества. Резина рвется после нескольких включений колонки. Подойдет в качестве временной меры. Бывает, что необходимую прокладку приходится заказывать напрямую у производителя. Установив красную мембрану можно продолжить пользоваться горячей водой в ожидании доставки оригинальной детали.

Полностью узнать какая именно диафрагма используется можно в прилагаемой к проточному водонагревателю технической документации или после разбора водяного регулятора.

Признаки неисправности мембраны в колонке — как проверить

Износ диафрагмы достаточно легко определить. Существуют признаки, указывающие что мембрана вышла из строя

Мастера при обслуживании водонагревателя обращают внимание на следующее:

  • Подтекает водяной регулятор — в нормальном состоянии прокладка полностью перекрывает ту часть узла, в котором циркулирует вода. Капать начинает только если порвалась мембрана.

От открытия крана горячего водоснабжения до включения проходит долгое время — если узел работает исправно горелка загорается через 1-2 секунды. Причин долгого срабатывания несколько:

  1. Протекает мембрана — при условии, что течь небольшая колонка какое-то время будет работать. Со временем из регулятора начнет подкапывать вода.

Растянулась мембрана — в этом случае давления на шток будет недостаточно, чтобы открыть подачу газа. Такая же проблема наблюдается, когда прокладка из-за жесткой воды становится грубой.
Не включается шток микропереключателя электронного блока — еще один характерный признак того что диафрагма пришла в негодность. Колонка при этом не подает признаков жизни.

Мембрана на колонке выходит из строя из-за плохого качества воды. Поверхность становится грубой, теряет эластичность. Со временем образуются микротрещины, пропускающие воду.

Если в запальнике гаснет газ

Газ в запальнике вне зависимости от положения ручек и кранов должен гореть постоянно. Система автозащиты любой газовой колонки строится на работе трех составляющих: термопары, электромагнитного клапана и термопредохранителя. Если газовая колонка погасла во время работы, это означает одно из двух: либо сработали элементы защиты, либо эти элементы неисправны.

Чтобы понять, что эти самые элементы пришли в негодность, необходимо пронаблюдать за поведением газа в запальнике после прекращения удержания ручки для регулировки газа: если он гаснет, значит, элементы защиты дали сбой. Следует проверить каждый из них.

  1. Термопара. Представляет собой два сваренных воедино проводника из хромеля и алюмеля и работает на эффекте Зеебека. При нагреве ЭДС термопара вырабатывает около 30 мВ, тем самым питая электромагнитный клапан. Поскольку термопара может выйти из строя лишь в случае многолетней эксплуатации, то ее редко берут в учет при анализе неисправностей. Ее всегда можно заменить на новую: ее продажа осуществляется комплектом с проводами и клеммами.
  2. Электромагнитный клапан. Это своеобразная катушка из медного провода, вмещающая в себя цилиндр из металла (соленоид), который, в свою очередь, механически связан с клапаном блокировки подачи газа непосредственно в горелку. При нормальной работе термопара нагревается и вырабатывает электроток, идущий через катушку и создающий магнитное поле. Магнитное поле, в свою очередь, втягивает соленоид в катушку, что обеспечивает механическое смещение клапана и, как следствие, провоцирует поступление газа в горелку. Если же работа по каким-то причинам нарушается, фитиль не горит, а термопара остывает, не вырабатывая ток, соленоид будет возвращаться в исходное положение и подача газа в горелку прекратится. Это простая схема обеспечения безопасного использования газовой колонки. Проверить клапан на исправность можно при помощи обычной пальчиковой батарейки (обязательно новой). Для этого ее минусовая клемма присоединяется к корпусу колонки, а плюсовая – к предварительно снятой клемме термопредохранителя. После этого нужно поджечь фитиль и сразу убрать руку от регулятора газа: если фитиль продолжает гореть, дело не в клапане.
  3. Термопредохранитель. Представлен в виде биометаллической пластины, прогибающейся при повышении температуры до 90 градусов настолько, что это приводит к разрыву цепи питания соленоида через шток. Подключен он к системе механически – клеммами. Поскольку его конструкция и условия эксплуатации достаточно сложны, он имеет свойство иногда выходить из строя. Проверку термопредохранителя нужно осуществлять, когда колонка постоянно гаснет, даже в условиях достаточного притока воздуха и хорошей тяги в газоотводной вентиляции. Для этого необходимо снять и закоротить между собой его клеммы. Сделать это можно при помощи любого металлического предмета, оптимальный вариант – это обычная скрепка. Если газовая колонка после этого начнет нормально работать, значит, причина неполадки найдена – вам необходимо приобрести новый термопредохранитель.

Разновидности и принцип работы датчиков

Чтобы понять, как работает отопительный прибор, нужно разобраться в его составляющих. В публикации «Устройство газовой колонки» мы подробно описывали, из каких деталей состоит агрегат. Сейчас расскажем о назначении сенсоров.

Датчик тяги

Располагается в связующей части дымохода и корпуса. Его главная задача — определять наличие вентиляции (тяги) в дымоходе.

Нарушение вентиляции происходит по разным причинам: засор или повреждение дымохода, скопление сажи на стенках, неправильный монтаж шахты. Для выявления нарушений и устанавливается сенсор. Когда он срабатывает, колонка прекращает работу.

В зависимости от типа газового котла или колонки камера сгорания может быть открытой и закрытой. От этого зависит разновидность сенсора и принцип его работы.

Приборы с открытой камерой предусматривают атмосферный тип горелки. Пламя поддерживается за счет вентиляции в помещении, а тяга — за счет правильного диаметра дымоотвода.

Защитный сенсор в таких агрегатах представляет собой металлическую пластину с отходящим контактом. Она реагирует на повышение температуры. Отводящие газы имеют температуру 120–140 градусов.

Когда они нормально выводятся, значения не превышают норму. Но когда случается неполадка, газы скапливаются и температура повышается. От этого расширяется металл на пластине, контакт отходит и закрывает клапан подачи газа.

Как только работа приходит в норму, пластина возвращается в исходное положение.

В турбированных колонках камера сгорания закрытого типа. Приток чистого воздуха, как и отвод дыма, происходит через коаксиальный канал с помощью вентилятора. В таких устройствах система защиты выполнена в виде пневмореле с мембраной. Устройство отслеживает скорость отвода газов вентилятором.

При нормальном потоке мембрана находится в изогнутом состоянии, контакты замкнуты. Как только поток ослабевает, мембрана возвращается в нормальное положение и контакты размыкаются. Тогда газовый клапан закрывается.

Поэтому при срабатывании защиты не игнорируйте поломку, а попытайтесь сразу же устранить.

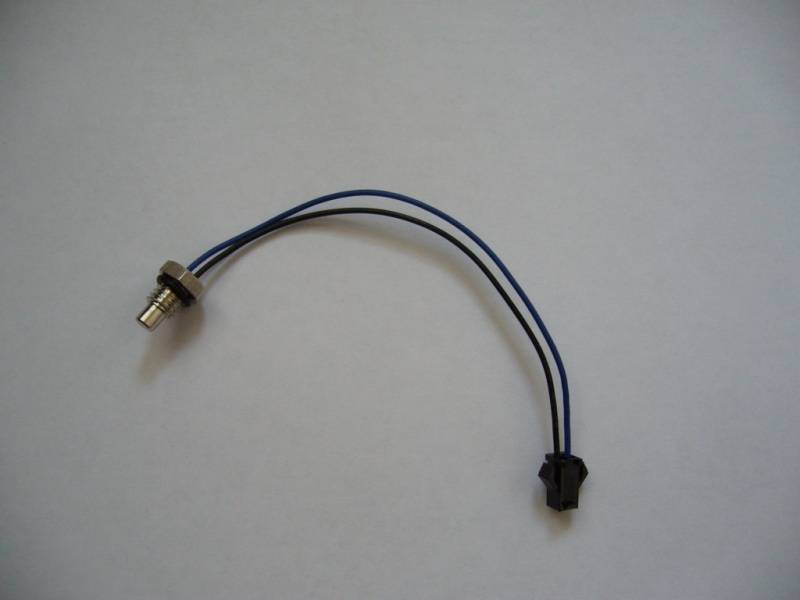

Датчик перегрева

Элемент устанавливается на трубках теплообменника и отслеживает температуру воды. При нагреве свыше 85 градусов он срабатывает и блокирует работу. Защиту от перегрева также называют термореле или термостатом. Если бы термореле не срабатывало вовремя, то жидкость закипала бы в теплообменнике. Это может привести к сгоранию радиатора и поломке самой колонки.

Термостат нагрева изготавливают на основе биметаллических пластин или терморезисторов. При повышении значений его контакт размыкается, отчего техника выключается. Когда он срабатывает:

  • при чрезмерном нагреве воды;
  • при неисправности самого сенсора, нарушении проводки;
  • при плохом контакте с местом установки.

При поломке термореле на дисплее котла или колонки может высветиться код ошибки.

Датчики пламени и ионизации

Сенсор пламени или горения представляет собой термопару, которая нагревается от пламени. При постоянном нагреве давление внутри элемента повышается, поэтому клапан подачи топлива остается открытым. Как только горелка гаснет и элемент остывает, клапан закрывается. Его также можно назвать датчиком газа, поскольку он предохраняет технику от утечки топлива во время отключения горелки.

Ионизационный элемент находится в контакте с пламенем горелки. В результате сгорания вырабатываются ионы, которые притягиваются к датчику и вырабатывают ток. Если фиксируется достаточное количество ионов — техника продолжает работу. Если количество снижается — прибор прекращает функционировать.

Когда он может сработать:

  • при нарушении в подаче воздух-топливо;
  • при засоре клапана или электрода;
  • при загрязнении элементов розжига.

Датчик протока воды

Контролирует мощность протока воды через колонку. Нужен для того, чтобы отключить работу устройства при выключении смесителя.

Также есть сенсор, который фиксирует силу напора воды. Он не даст колонке включиться до тех пор, пока сила напора не достигнет нормы.

Как правильно поставить мембрану на газовой колонке

Прокладка расположена внутри водяного регулятора (лягушки). Заменить диафрагму не сложно. Перед началом работ перекрывают подачу газа и воды. Жидкость сливают. Для этого открывают кран ГВС, расположенный ниже нижнего уровня колонки. Ремонтные работы проводят в следующей последовательности:

  • Снимают корпус колонки — в большинстве современных устройств кожух просто весит на крючках. Чтобы скинуть крышку достаточно приподнять ее вверх.

Демонтируют водяной регулятор — для этого отсоединяют подвод холодной воды и откручивают газовый редуктор.

Чтобы поменять диафрагму на газовой колонке разбирают «лягушку». Как правило, необходимо открутить несколько латунных болтов

Выкручивать их следует осторожно, чтобы не повредить фальцы. Откроется доступ к прокладке

После замены диафрагмы водяной регулятор собирают в обратном порядке. Открывают газ и пускают воду. Делают пробный запуск водонагревателя.

Если что-либо из описанного представляет сложность, лучше вызвать мастеров газовой службы. Замена мембраны обойдется в 900 руб., плюс себестоимость материала.
