Замена электрической проводки в панельном доме своими руками

Перечень инструментов и расходников

Для работы потребуются:

1. Перфоратор и оснастка для него: бур, коронка и лопатка.
2. Штроборез или болгарка с алмазными дисками.
3. Указатель фазы (индикаторная отвертка).
4. Мультиметр.
5. Кусачки.
6. Плоскогубцы.
7. Инструмент для удаления изоляции.
8. Плоская и крестовая отвертки.
9. Молоток и зубило.
10. Кельма, емкость для замешивания раствора (заделки штроб).
11. Рулетка.
12. Детектор скрытой проводки.

В ходе работ используются такие материалы и изделия:

1. Гофра.
2. Стальная труба. Нужна для изготовления гильз, устанавливаемых в местах прохода проводов сквозь строительные конструкции.
3. Дюбель-хомуты для крепления кабелей.
4. Новые розетки, рассчитанные на ток в 10 или 16 А, выключатели.
5. Соединительные элементы: самоизолирующие зажимы (СИЗ), опрессовочные гильзы, клеммы Wago или болты с гайками.

Выбор проводов, выключателей, автоматов, розеток и УЗО

Электротовары

Провод, как уже было сказано, выбирают максимальным для домовой электросети.

С 2003 года использование алюминиевых проводов было запрещено.

Мотивировали это тем, что в домах с алюминиевой проводкой чаще возникали пожары.

Однако никто не проводил расчёт вероятности причин возникновения пожаров.

Когда они были сделаны, оказалось, что главной причиной является не материал проводов, а несоответствие сечения старой проводки потребляемой мощности, неправильный монтаж и эксплуатация электросети, а также то, что количество домов с алюминиевой проводкой изначально было в несколько раз больше, чем с медной, следовательно, вероятность возникновения пожара в них выше.

С 2016 года проводятся работы по возвращению в стандарты алюминиевых проводов, так как было выявлено явное лобби производителей меди при установлении стандартов. Вероятностные расчёты показали, что как с медной, так и с алюминиевой проводкой соответствующего потребляемой мощности сечения пожар может возникнуть с одинаковой частотой.

В качестве материала для проводов используют провод ВВГ со сплошной жилой. Провод применяется как плоский, так и круглый, одно-, двух- и трёхжильный. Одножильные провода используют там, где нужно передать высокую мощность, а также в сетях заземления нейтрали при монтаже, чтобы заземление имело меньшее сопротивление, а ток утечки в случае неисправности был достаточно большим, шёл не через тело человека, а через заземление с меньшим сопротивлением.

Выключатели и розетки выбирают по току, который будет проходить через электросеть. Учитывая мощность автоматического выключателя на каждую группу в 32 ампера, розетка должна быть рассчитана на ток не более, чем в 32 ампера.

В случае с выключателями всё немного проще. Так как на освещение подаётся не слишком большая мощность, то и ток освещения невелик. Обычно на сеть освещения ставят автоматы по 8 ампер на группу. Соответственно выключатели также подбирают под ток в 8 ампер. Этому значению соответствуют практически все выключатели.

УЗО – это устройства защитного отключения. Эти приборы фиксируют ток утечки, который проходит через заземление, а если он превышает допустимый порог – отключают подачу электроэнергии. Это позволяет избежать несчастных случаев, связанных с неисправностью электроприборов и во много раз снизить их вероятность. Для большинства квартир подойдут УЗО по току в 30-50 миллиампер. В частных домах, где используют схему прямого заземления непосредственно на участке, можно применять устройства с более низким пороговым током.

Срабатывание УЗО часто происходит при подключении в сеть пылесоса или компьютера, особенно с заземлённой нейтралью. Если это постоянно происходит, то следует подключить УЗО большей мощности или обратиться в ТСЖ или УК, потому что, возможно, есть проблемы в сети заземления.

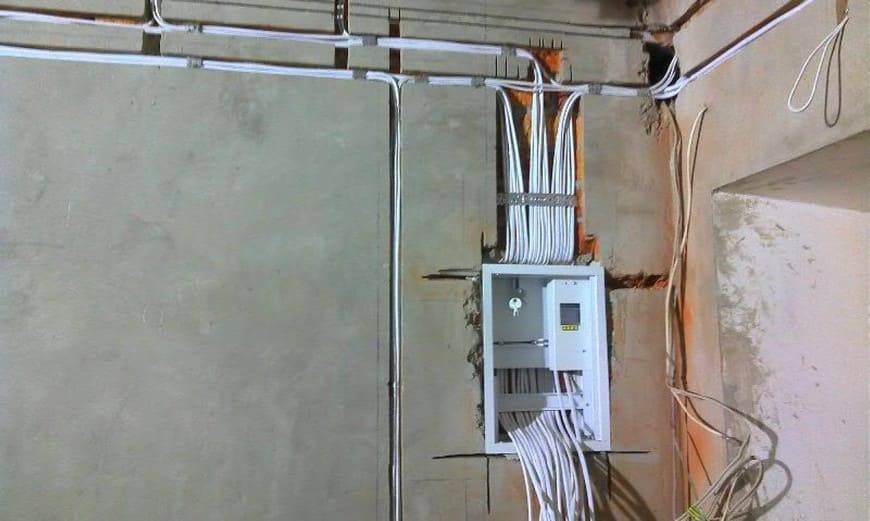

Выбор места и установка распределительного щитка

При разводке системы энергоснабжения важно заранее продумать, где будет установлен силовой распределительный щиток. В советских панельных домах входные автоматы и счетчики потребления электричества устанавливались на лестничных клетках

Современный щиток включает в себя не только счетчик и автомат (пробкового типа)

В советских панельных домах входные автоматы и счетчики потребления электричества устанавливались на лестничных клетках. Современный щиток включает в себя не только счетчик и автомат (пробкового типа).

Важным элементом является устройство защиты от скачков напряжения. Кроме того, устанавливаются автоматические выключатели отдельно на каждую группу потребителей электроэнергии.

Для удобства работы поставщиками электроэнергии со счетчиками потребления рекомендуется оставлять его и автомат защиты на старом месте. Что касается дальнейшей компоновки системы, индивидуальные на каждую группу автоматы можно установить в отдельном пластиковом коробе или ящике на удобном месте в прихожей или на кухне.

Замена проводки своими руками поэтапно

Есть несколько основных этапов, которые придется пройти при полной или частичной замене электропроводки:

• обесточивание – несмотря на кажущуюся простоту, является одним из важнейших этапов. Необходимо заглянуть в щиток и последовательно выключить все автоматы. После следует проверить – крутится ли электрический счетчик, померить напряжение в розетках
• демонтаж. Удалить своими руками изношенные провода, предварительно сняв люстры и светильники, коробки и розетки.
• составить план размещения новой сети для каждой комнаты, включая ванную комнату, кухню, туалет
• подготовить поверхность и выполнить монтаж, фиксируя провода по кабель-каналам и устанавливая коробки
• последний этап – проверка полученной сети и отделочные работы. Только убедившись в исправности электросети, можно замуровывать провода в стены, выполнять отделку и клеить обои.

Кроме того, при осуществлении электромонтажных работ в жилом доме следует учитывать некоторые правила, регламентированные противопожарными нормами и ГОСТ:

• разделительные коробки, счетчики и розетки нужно установить в доступном месте
• высота крепления розеток – 30 см, выключателей – 90 см.
• если рядом находится металлический элемент (радиатор, труба и т. д.), розетки размещают на расстоянии 50 см от него
• в туалете возможна лишь установка электрических розеток с защитой от воды
• в кухне необходимо иметь минимум три розетки, по квартире из расчета – одна розетка на шесть кв.м.

Кроме того, необходимо составить схему, как будет прокладываться кабель по горизонтальным либо вертикальным линиям. Это не только сделает работу проще, но и позволит правильно установить внутреннюю сеть.

Способов прокладки кабелей для квартирной электросети есть множество. Монтаж можно осуществлять в старых каналах, что является самым безопасным вариантом, в стяжке (с деревянным полом дело обстоит сложнее), в штукатурке или же под потолком, если планируется сделать натяжной потолок. Все зависит от предпочтений владельцев жилья и технических особенностей помещения.

В любом случае, необходимо соблюдать безопасность выполнения работы и противопожарные, строительные нормы. Это позволит установить нужное количество проводов и выполнить разводку максимально качественно.

Расчет электропроводки

В жилых комнатах на каждые 5-7 кв. м площади устанавливают 1 розетку. В кухне их число увеличивают втрое.

Прокладывают медные провода с сечением жил, кв. мм:

Потребитель	~220 В	~380 В
Квартира (вводный кабель)	3х10	5х2,5
Электроплита, варочная поверхность	3х6	5х2,5
Бойлер, стиральная машина, кондиционер	3х4	—
Розеточные группы	3х2,5	—
Осветительные приборы	3х1,5	—

Приведенные сечения рассчитаны на стандартный набор потребителей.

Автоматические выключатели выбирают по следующей таблице:

Сечение жил, кв. мм	Номинальный ток автомата, А	Максимальная мощность потребителя, кВт
1,5	10	4,1
2,5	16	5,5
4	25	7,7
6	32	9,24
10	40	12,1

УЗО должно на 1 ступень превосходить по номинальному току защищающий его автоматический выключатель.

Виды монтажа электропроводки в панельных домах

Удобнее всего менять проводку при капитальном ремонте, т. к. провода подлежат сокрытию. Понадобится новая, продуманная схема, с распределением сбалансированной нагрузки. Применимые способы монтажа:

• под штукатуркой стен или гипсокартоном;
• в потолочных плитах;
• под покрытием на потолке;
• в стяжке пола.

Каждый из способов является правильным и безопасным. Остается выбрать, какой из них впишется в проводимый ремонт в доме.

Монтаж под штукатуркой

Менять электропроводку, укладывая ее на стенах дома, – распространенный способ. Если будет наноситься толстый слой штукатурки или подшиваться гипсокартон, то можно прямо по стенам уложить провод в специальный гофрированный или металлизированный изоляционный рукав, закрепив скобами или клипсами. Сверху оштукатурить или обшить гипсокартоном. Старая электропроводка останется на месте, ее обесточивают.

Монтаж на полу и на потолке

При заливке бетонной стяжки пола должна протягиваться цельная электропроводка с двойной изоляцией, без скруток, спрятанная в гофру. Это необходимо, чтобы предотвратить попадание воды при стяжке и различные повреждения.

Данная техника применима и к покрытию керамической плиткой, т. к. используется стяжка для выравнивания пола.

Сухая стяжка с помощью гипсоволокнистых блоков в последнее время применяется все чаще. В данном случае электропроводка в гофре укладывается на бетонный пол, перед слоем пароизоляционной пленки, или в засыпку.

Если на пол кладут ламинат, паркет или деревянный настил, следует использовать дополнительную 5мм подложку, в стыки которой и укладывается электропроводка.

Линолеум и ковровое покрытие для данного метода не подходят. При их использовании кабель прячут в плинтус.

Когда фиксируют подвесной, натяжной или гипсокартонный потолок, электропроводку протягивают между конструкцией опоры и подшивной потолочной плоскостью, а также, уложенная в гофру, она крепится к потолочным плитам скобами или дюбелями. Перед этим нужно заранее развести кабель по всем нужным точкам.

Недостаток укладки электропроводки в полу и на потолке заключается в том, что до розеток и выключателей все равно проводник будет тянуться по стенам дома. И тогда применяется монтаж под штукатурку.

Есть вариант спрятать электропроводку во внешний кабель-канал.

Как проходит проводка в панельном многоэтажном здании?

Чтобы демонтаж/монтаж проводки был более простым процессом, при возведении построек такого типа делали специальные каналы. Специалистам нужно было лишь протянуть через них кабель для обустройства электрической сети в помещении.

Безусловно, последовательность расположения каналов является разной для домов различных серий. К сожалению, на схемах она обычно не указывается. Именно поэтому найти их размещение трудно.

Каналы пролегают не только в стенах, но и по потолку. Кроме того, старая электропроводка может пролегать в местах соединения потолочной и стеновой панели. Зачастую здесь со временем образуется полость, которую заполняют штукатуркой. Еще одним местом, где мастера могли «спрятать» электропровод, становится межпанельный шов.

Обычно в качестве проводки в панельных домах использовался алюминиевый провод. Максимальный срок его эксплуатации – 25 лет. Это еще раз подтверждает необходимость замены старой проводки и установки новой.

Помимо этого необходимо сказать, что раньше разводку делали двумя линиями: для энергоснабжения розеток и для питания осветительных приборов (люстры, светильники и др.). Отдельный электрокабель вел к плите. В наше время так делать не стоит.

Отличия подобных зданий

Схема электропроводки в панельном доме несколько отличается от прокладки в блочном или кирпичном здании. Помнить об этих отличиях во время проведения нового провода взамен старого обязательно нужно, чтобы не привести к пожару. Этот тип домов строится из железобетонных перекрытий, которые могут быть 2 типов — перекрытия и стеновые, они различной конфигураций. Чаще всего они могут выполняться из блоков, состоящих из залитой бетоном стальной арматуры.

Перегородки же выполняются из гипсовых плит, дерева либо прессованных опилок. В подобных стенах нельзя прокладывать новую проводку — это пожароопасное мероприятие, которого лучше избежать. Штробление запрещено, а толщина стены не предполагает скрытую электрику.

Избавляемся от старой проводки

Новая проводка в квартире своими руками укладывается только после удаления старой. Для этого:

1. Осмотрите стены в поисках старой трассы проводов. Так как монтаж кабеля начинают от коробок распределения, нужно найти пластиковые крышки или выступы под обоями в стенах. Крышку нужно снять. В случае открытой электропроводки поиск несложен;
2. Разъедините кабели в распредкоробках;
3. Вытяните провода из штроб.

Иногда для демонтажа старой электропроводки требуется серьезно повредить стены или пол, если она проходила под напольным покрытием. В таком случае допускается сохранить отделку, но тогда провода обрезают и тщательно изолируют их концы. Однако разметка новой проводки не должна совпадать со старой схемой, иначе придется все рушить. Актуален такой метод, когда на полу дорогое покрытие, которое служит десятки лет. Тогда новый кабель укладывается по стене.

Как устроена электропроводка

Стеновые конструкции и перекрытия в панельных домах выполняются из железобетона. При этом каждая стена является несущей. Нередко проводка в подобных домах прокладывается в специальных каналах. Их подготавливают еще при возведении панельных зданий. Такие каналы размещаются в определенных участках. По этой причине подвинуть розетку в панельном доме бывает достаточно сложно.

Схема электропроводки в панельном здании нередко предусматривает, что проводка во всех квартирах выполняется одинаковой. Однако на практике можно встретить случаи, когда проводка в разных домах проводится по-разному.

Если проводку планируется укладывать на конечном этапе сооружения дома, ее проводят между стенами и потолком. Счетчик электроэнергии размещается на лестничной клетке. Однако некоторые владельцы квартир переносят его в свое жилище. Часто проводку размещают в стяжке, или в стенах.

Лучше, если кабели будут тянуться в стенах. При размещении их в потолке или полу могут возникнуть сложности при выполнении ремонта. В зданиях панельного типа обычно имеется проводка, которая устарела морально и физически.

Необходимость замены

Электропроводка в панельном доме может подлежать замене по следующим причинам:

1. Старая схема не предусматривает одновременное использование нескольких видов мощной бытовой техники.
2. Алюминиевые провода подверглись значительному износу.
3. Отсутствует заземляющий провод.
4. В квартире осуществляется перепланировка и необходим переход на трехпроводную или пятипроводную систему снабжения электричеством.

Замена проводки — дорогостоящее мероприятие, однако со временем неизбежное. Нельзя допускать, чтобы помещение эксплуатировалось со старой ненадежной электропроводкой, так как это небезопасно. Так что потратиться все равно придется. Другое дело, что при наличии определенных знаний и умений можно сэкономить, если выполнить работу своими руками.

Стареют не только провода, но и изоляционный материал. Со временем изоляция начинает растрескиваться, концы проводов ломаются и подгорают. Постепенно изнашиваются и розетки с выключателями. Поэтому замена проводки обычно сопровождается и установкой новой фурнитуры.

Расчеты и схема

Однолинейная схема по ГОСТу

Для начала вам необходимо нарисовать схему электропроводки вашей квартиры. Для этого не нужно быть инженером, ведь вам не нужна замудрённая линейная схема по ГОСТу. Достаточно нарисовать схематический рисунок «от руки». Схема электропроводки нужна для того, чтобы правильно раскидать кабель по квартире, и посчитать его примерное количество, а также определить нагрузку на каждую будущую линию.

Схема электропроводки

Нарисуйте где у Вас будут находиться розетки и выключатели. При этом учтите какие бытовые электроприборы вы будете в них включать, сколько и каких светильников вы будете использовать.

Определите необходимое количество линий и предполагаемую нагрузку на них. Лучше разделить линии по зонам, например: розетки кухня, розетки коридор, розетки ванна, розетки комната 1, освещение и т.д.

Это интересно: Подключение двух светодиодных лент к блоку питания: разъясняем в общих чертах

Особенности электропроводки в панельном доме

Старая электропроводка в панельных домах, как правило, выполнена из алюминия

Панельные дома – это здания эконом-класса, которые строились быстро и с использованием недорогих материалов. Полы, стены потолки изготавливались из металлической арматуры с залитым бетоном. Каждая стена является несущей, поэтому выполнить перепланировку невозможно. Сейчас здания такого типа не возводят, отдают предпочтение кирпичным.

Электропроводка в панельном доме прокладывалась в специальных каналах. Они делались на заводе внутри железобетонных плит. Переместить коммуникации в более удобное место невозможно. Есть и другой вариант прокладывания проводов – между потолочными и стенными плитами

При замене электропроводки нужно обратить внимание на способ прокладывания электропроводов

Проводники для люстр в панельном доме прокладываются по специальным каналам в перекрытии или между потолочной панелью и стеной

Важно учесть, что даже в пределах одного дома на разных этажах проводка может быть проложена по-разному. Опираться на полное соблюдение требований по монтажу нельзя, даже простые правила могли быть нарушены в ходе строительства и ремонта

Материалы и инструменты для замены проводки

Понадобится набор электрика со стандартным комплектом инструментов:

• перфоратор с долбежными насадками, сверлами и коронками;
• индикатор напряжения;
• отвертки;
• ножи для зачистки изоляции;
• плоскогубцы (обязательный атрибут – изолированные ручки);
• паяльник и принадлежности;
• штроборез;
• рулетка.

https://youtube.com/watch?v=k0v2n5xv3oA

Мнение эксперта
Миронова Анна Сергеевна
Юрист широкого профиля. Специализируется на семейных вопросах, гражданском, уголовном и жилищном праве

Итак, чтобы поменять электропроводку в панельном доме, сначала нужно определиться – будет замена полной или частичной. Если есть возможность, то лучше воспользоваться старыми каналами. Самый простой способ – разводка кабель-канала. Но, в любом случае, работа предстоит сложная, и доверить ее лучше специалисту.

Санкт-Петербург (СПб) и Ленинградская область

Рассмотрим основные проблемы, связанные с электропроводкой в квартире хрущевского дома Санкт-Петербурга и возможностью замены с минимальными потерями для стен и потолков. Без сомнения, купив квартиру, затеяв капитальный или косметический ремонт придется поменять устаревшие коммуникации, в том числе и проводку. Монтаж электропроводки производился в процессе строительства дома, в пятидесятые, шестидесятые года прошлого века. Не сложно посчитать, здания стоят уже более пятидесяти лет, а капитального ремонта никто так и не дождался. Остается надеяться только на расселение старых хрущевок, но эта программа в Санкт-Петербурге забуксовала, а жить на пороховой бочке, с подгоревшей, давно изношенной проводкой достаточно опасно. Современные электроприборы и бытовая техника потребляют достаточно много электричества. Один чайник мощностью два киловатта почти полностью выбирает возможности старого алюминиевого провода, а стиральную или посудомоечную машину в розетку, не защищенную устройством защитного отключения, вообще включать запрещено. Провести электромонтажные работы в квартире Хрущевке крайне необходимо. Делать элитный ремонт в хрущевке, наверное, нет смысла, но полностью заменить электропроводку, установить несколько современных автоматов и УЗО крайне необходимо для вашей безопасности.

Посмотреть

Фото со сданного объекта

Электромонтажные работы в Хрущевке были выполнены за два дня. Квартира жилая, проводка менялась поэтапно. В первый день нашли все свободные каналы и перетянули комнату и часть кухни. На следующий день штробили коридор, монтировали распределительный щит и устанавливали розетки и выключатели. Теперь в квартире можно безопасно пользоваться электропроводкой.

Необходимость замены электропроводки

Со временем элементы электрической сети выходят из строя по причине физического износа. Замена старой проводки может потребоваться и при установке мощных приборов, оказывающих на нее высокие нагрузки. Кабель начинает нагреваться и искрить.

Замену проводки выполняют при:

• капитальном ремонте квартиры;
• износе старой оплетки, способствующем возникновению пожаров;
• растрескивании проводов;
• частом выбивании пробок в распределительной коробке;
• перепадах напряжения;
• установке подвесного потолка или системы «теплый пол».

Замену проводки выполняют при частом выбивании пробок и перепадах напряжения.

Замена электропроводки начинается с разметки новой проводки и расположение ЭУИ

Теперь время разметки. Единого стандарта, описывающего, на какой высоте нужно монтировать выключатели и розетки, сегодня нет, есть рекомендации. Однако кое-какие принципы желательно соблюсти.

Размещение розеток и выключателей

Единственное, что оговаривается жестко — расстояние розеток от сантехнических приборов в ванной, оно должно быть не менее 0,6 метра, отступ от дверей 10 сантиметров и расстояние от газовых приборов — 0,5 метра. Во всем остальном руководствуемся логикой и соображениями удобства.

Наиболее удобным сейчас считается условно «европейский» стандарт. По нему:

• кабель электропроводки проходит в 20 сантиметрах под потолком,
• выключатели монтируются на высоте 90 сантиметров,
• розетки в 30 сантиметрах от пола.

При этом, не учитывается размещение розеток под такие приборы, как стиральные машины, вытяжки, кондиционеры.

Заключительный монтаж. Розетки и выключатели

Розетки и выключатели устанавливаются в самую последнюю очередь, после чистой отделки (покраски или поклейки обоев). Самое главное правило хорошего монтажа – это хороший контакт!

Большинство розеток в вашей квартире проходные, то есть через них шлейфом кабель идет к каждой последующей розетке. Чтобы в будущем избежать проблем с проводкой во-первых, не покупайте дешевых розеток (например ИЕК), у них очень плохой (мягко говоря) зажим и в последствии такие розетки и выключатели могут просто сгореть. И во-вторых, протягивайте все соединения по второму разу! Проверяйте каждый зажатый или закрученный провод подёргав его. Если провод выскочил из зажима, значит вы плохо его зажали или зажим оказался бракованным.

Среди профессионалов считается, что лучшими зажимами в розетках обладает продукция фирмы LeGrande, и Шнайдер.

Про качественную установку розеток можно прочитать здесь.

Чтобы рамки ложились ровно и плотно, устанавливайте группу розеток или выключателей по уровню, стык в стык, и прикручивайте их к подрозетникам маленькими саморезами с двух противоположных сторон вплотную к стене. После чего закручивайте распорки внутри розетки (при их наличии)

Важно не задеть распорками или саморезами провода внути подрозетника!

Отлеживайте положение кабеля в подрозетнике, чтобы он не попадал на распорки. Такж не используйте слишком длинные саморезы, которые могут задеть провода.

На каждом этапе ремонта необходимо проверять линии на работоспособность, так как после конечной отделки исправить что-либо без порчи отделки будет невозможно.

Разметка

Определите на какой высоте будут находится розетки и выключатели, проще всего отмерять линии розеток и выключателей от потолка, потому что полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта будет 250 см, а розетки вы хотите поднять на 30 см, отмеряйте от потолка 220 см. Если в одной группе будет несколько розеток и выключателей, начертите горизонтальную линию по уровню и поставьте через каждые 7см метку (размер подрозетника 71мм), тоже самое касается и вертикальных групп.

Для любителей стандартов, чтобы было «как у всех» или «как делают», — запомните их не существует! Есть требования для детских учреждений, садиков и школ, где розетки и выключатели устанавливаются на высоте не ниже 160 см.. Все остальное, тем более у вас дома вы можете делать как вам удобно. Например некоторые делают розетки в откосах окон или даже в полу.

Окончание работ по замене проводки

Завершающим этапом замены проводки является подключение разводки квартиры к счетчику. В данном случае, если отсутствуют элементарные знания в данной сфере, не стоит выполнять работу самому, лучше вызвать электрика. Старый счетчик и автоматы необходимо заменить. Когда все работы завершены – подключаем к автомату квартирную разводку и включаем автоматы. Если автомат не выбило – значит, вы смогли поменять проводку в квартире своими руками без приключений. Осталось проверить розетки и выключатели, работают ли они.

Как видите, менять проводку своими руками – это не так сложно, как кажется на первый взгляд. Часто люди, когда прочитывают весь порядок работы, пугаются и вызывают специалистов. Замена проводки своими руками обойдется в несколько раз дешевле, чем с помощью специалистов. Но если вы не уверены в своих силах – лучше не рисковать.

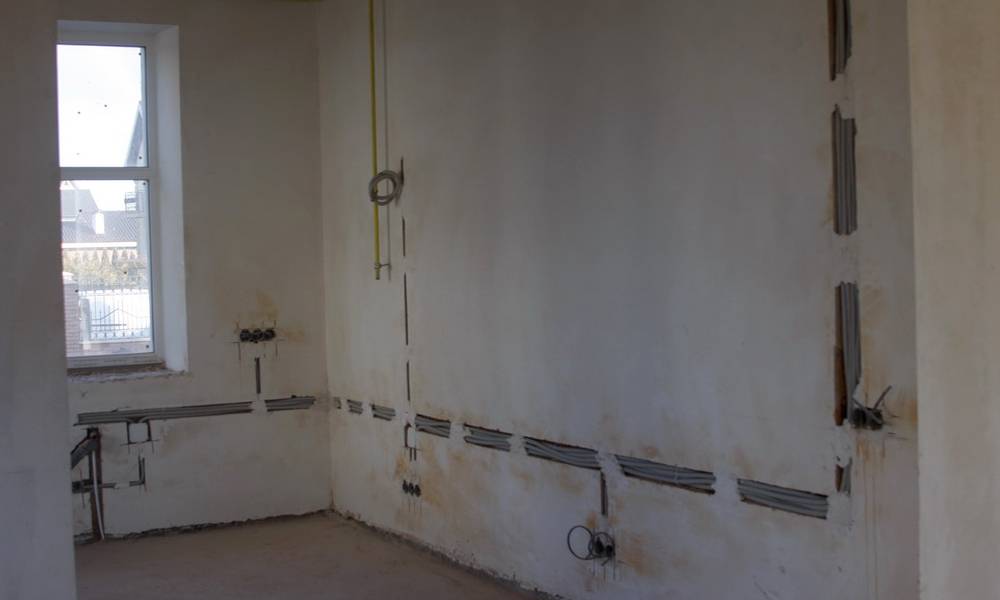

Прокладка новой

Штробы для проводки прорезают строго вертикально или горизонтально. Болгаркой прорезают границы канавок, а затем выдалбливают сами канавки с помощью долота. Выемки под выключатели и розетки сверлят корончатым сверлом, если стены кирпичные и выбивают долотом в бетонных стенах. Долото понадобится и для формирования выемки под вводный щит.

В лунки на алебастр устанавливают подрозетники. Нарезают отрезки кабеля и гофра нужной длины, кабель протягивают внутри гофра на полу. Подготовленный гофр прокладывают в штробу, заводя концы провода в подрозетник.

Алебастром выравнивают лунку подрозетника со стеной, штробу с гофром промазывают частично, небольшими участками через полметра.

Второй конец гофра заводят во вводной щит. Концы провода смазывают специальной пастой, скрепляют хомутом и закрепляют на заземлительной клемме ВЩ. Времянка отключается, квартирные провода заводятся на весу в щиток.

После прокладки производятся отделочные работы. В процессе отделки подрозетники окажутся заклеенными, но их несложно обнаружить и открыть.

Посмотрев данное видео вы узнаете, как правильно проложить электрический кабель в квартире самостоятельно:

https://www.youtube.com/watch?v=8FIoa4-YVJw

Признаки неисправности проводки

Основные внешние проявления, при обнаружении которых принимается решение о замене старой проводки, приведены ниже:

• Проложенные в толще стен алюминиевые провода на открытых участках имеют изношенный и неприглядный вид (фото справа).
• При увеличении количества бытовых приборов, а также при подключении мощных потребителей провода сильно нагреваются.
• Одновременно с этим постоянно «выбивает» защитные автоматы в питающих линиях старой электропроводки.

Сами по себе алюминиевые провода в домах старой застройки являются основанием для того, чтобы поменять их. Согласно требованиям действующих нормативов для прокладки проводки в новых строениях допускается применять только медные трехжильные проводники определенного сечения.

Примеры старой электропроводки

А у Вас в квартире есть заземление?
Да, конечно! 47.83%

Нет. 47.83%

Я не в курсе. 4.35%

Перед оценкой объема предстоящих работ не следует исключать возможность частичной замены электропроводки, которая правомерна при обнаружении небольших по протяженности изношенных участков. В этом случае предстоящие операции обычно классифицируются как ремонт электропроводки с частичным обновлением ее элементов. При замене более половины проложенных проводов и всех установочных изделий правильнее будет говорить о капитальном ремонте электропроводки.

Как делать новую проводку

До того, как начинать проводить новые кабели, необходимо подробно составить план-схему, где и что будет располагаться, более подробно, как это будет проходить и примерно — что будет питать

Важно понимать, что эта бумага является не только подсказкой, которая поможет во время ремонтных работ ничего не забыть и не пропустить. Это документ, который необходимо утвердить и зарегистрировать, а сдать копию в управляющую компанию

Поэтому стоит привлечь к составлению схемы профессиональных электриков.
Варианты разводки новых электропроводов могут быть различны. Они могут располагаться в новых или старых каналах, стяжке на полу, под штукатуркой, а также под потолком, если предполагается навесной потолок. Для того, чтобы начать замену проводки, потребуются следующие инструменты:

1. Перфоратор с набором сверл для бетона и коронками различного диаметра. Именно коронкой будут выполняться отверстия под новые розетки.
2. Слесарное зубило.
3. Бокорезы.
4. Пассатижи.
5. Нож.
6. Молоток.
7. Рулетка.
8. Паяльник с небольшой мощностью.
9. Индикатор.
10. Два вида отверток.
11. Шпатель.

Когда схема уже нарисована и утверждена, а рядом находятся все инструменты из списка, можно приступать к работе обеспечения электрикой собственного дома. Первой готовится розетка, в которую будут включаться все необходимые для ремонта устройства.

Удаляются все светильники, розетки и выключатели. После выполнения этого действия начинается поиск распределительных коробок. Чтобы ускорить этот процесс, можно простукивать стены или воспользоваться специальным устройством. Когда все они будут найдены, их нужно вскрыть и разъединить все алюминиевые провода и вытянуть их. После того, как демонтаж будет завершен, можно начинать протягивать новые провода любым способом из тех, что перечислены выше. Часто для ускорения протягивания нового кабеля его конец привязывают к старому алюминиевому и тянут, пока в руках не окажется старый, а внутри трубы или плинтуса — новый.
При необходимости добавляются новые распределительные коробки, переносятся существующие элементы. Когда все это выполнено, то проверяются все комнаты на наличие короткого замыкания. В случае, если все нормально, то отключается временная розетка и подключается все остальное. В момент перевода электрификации с одной розетки на все остальные, в дом не должно подаваться питание.

Старый провод может оказаться слишком ломким и древним. В таких случаях его оставляют на своем месте и проводят новый другими способами

Потолочное освещение может быть введено через верхнюю квартиру, поэтому его замену нужно проводить осторожно. Нужно проявить осторожность и во время протягивания кабеля по стене около потолка, потому что существует риск повредить электрификацию соседней квартиры

В этом случае может ударить током, так как там никто не отключал электричество и все провода остаются под напряжением. Если же планируется устанавливать навесной потолок, то можно не менять старый кабель, а оставить его замурованным в потолке.
