Свойства и применение патрубков
Компенсационные патрубки из полипропилена ПП необходимы для компенсирования строительных допусков, упрощения монтажно-сборочных работ. Рекомендуется использовать внизу стояков в технических помещениях. Наличие патрубка позволяет избегать деформацию и разрушения трубопроводов, дает возможность удалить поврежденные элементы сети без её разбора.
Благодаря раструбной конструкции, патрубки просто устанавливаются. Они комплектуются уплотнительным резиновым кольцом, которое обеспечивает высокую герметичность и надежность соединения. Дополнительные качества: устойчивость к коррозии, агрессивным средам. Может нормально функционировать, как при высоких, так и при низких температурах.

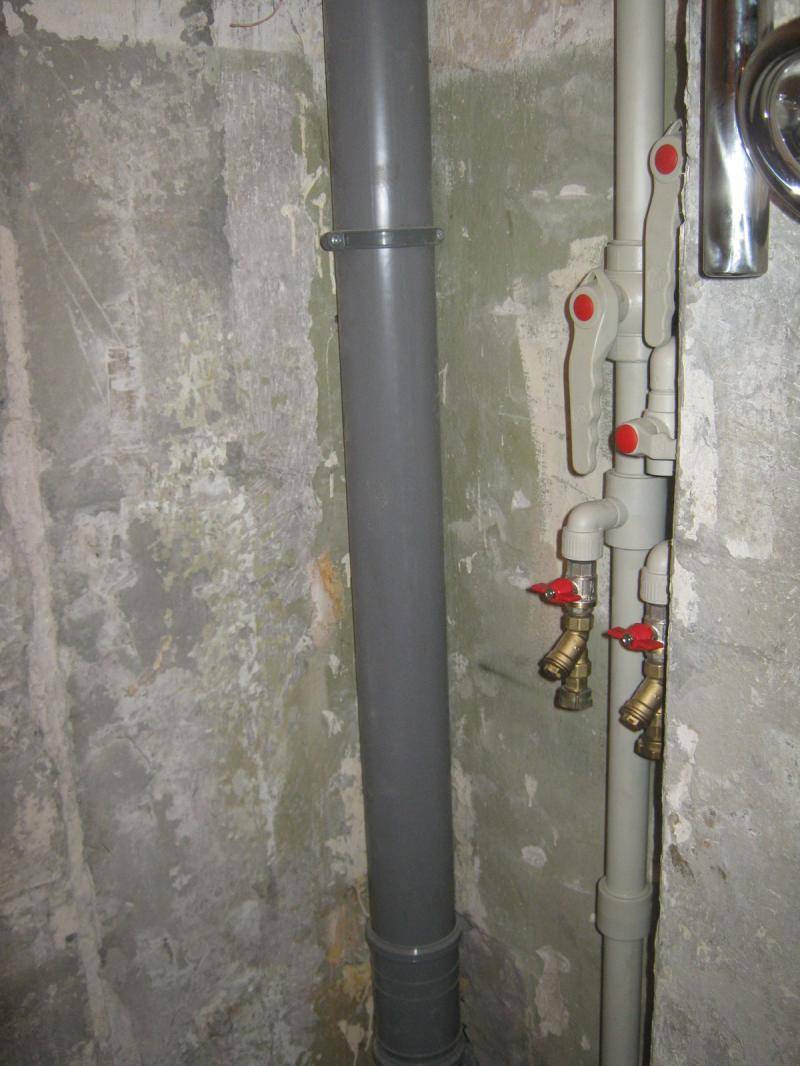

Сборка нового стояка
Монтажные работы выполняют в обратном направлении, снизу вверх. Для фиксации элемента системы под каждым раструбом устанавливают хомут и крепежный элемент.
При установке полипропиленовых труб используют специальный патрубок, с помощью которого можно установить новый элемент нужной длины.
В завершении работ прямой участок соединяют с компенсирующим патрубком.
Качественный монтаж выполняется при соблюдении следующих условий:
- Срезы труб зачищены от заусениц и неровностей.
- С наружной стороны по срезу снята фаска для более легкого соединения.
- Места всех соединений промазаны составом для герметизации.
Причины замены
Конечно, трубы в квартире служат долго. Проходят десятилетия, а они по-прежнему кажутся прочными и надёжными. На самом деле, обычная водопроводная вода постепенно оказывает разрушающее действие на них изнутри.
Одним из видов повреждений является образование ржавчины. Она накапливается постепенно, в течение многих лет и разрушает трубы изнутри. Конечно, если условия эксплуатации водопроводных труб не соблюдаются, то ржавчина может обнаруживаться и на внешней их стороне.
В течение десятков лет может ничего не происходить, но в один момент ржавчина может нарушить прочность стенок трубы полностью.
Другая опасность — это отложение извести внутри стояка. Накапливаясь в течение долгих лет, осадок на стенках может существенно уменьшить внутреннее сечение трубы. При этом не только ухудшается её ток, но и снижается качество.
Во многих домах стояки делаются из чугуна, который в высокой степени уязвим по отношению к разрушительному действию воды. Трубы, сделанные из поливинилхлорида (ПВХ) значительно более надёжны в этом отношении.
Когда пора менять стояк?
Частичную замену участка общедомовой канализационной системы в квартире, производят при наступлении следующих обстоятельств:
- стояк полностью или частично вышел из строя;
- собственник помещения или квартиросъёмщик принял решение провести капремонт системы водоснабжения и водоотведения на своей жилплощади;
- замена стояка входит в плановый общедомовой капремонт;
- демонтаж части трубы при засоре.
Своевременная замена стояка позволит избежать неприятных последствий его протечки в случае выхода из строя.
Если владелец квартиры не оповестил УК об аварийном состоянии трубы, управленцы могут снять с себя ответственность за нанесение материального ущерба.
Ремонт стояка водоснабжения
Современные системы водоснабжения чаще всего состоят из пластиковых полиэтиленовых труб, потому как они легко монтируются, имеют долгий срок службы и редко засоряются.
Этапы ремонта:
- Перекрытие стояка и слив воды.
- Демонтаж старой системы. Перед тем как приступить к работам стоит составить схему расположения разводок, иначе после окончания демонтажа придётся составлять новый план расположения труб.
- Подготовка труб нужного размера и разметка мест их расположения. Отметки делают в местах, где будут установлены крепёжные клипсы. Трубы нарезают отрезками нужной длины. Стыковочные места очищают и обезжиривают.
- Сварка стыков. На этом этапе необходим аппарат для сварки с насадкой из тефлона, который необходимо нагреть до температуры 250 градусов. При сварке производят одновременную насадку фитинга и трубы, которые соединяют до метки, которая была поставлена заранее. Подобным образом производят спайку всех узлов.
- Соединение стояка с соседями с помощью муфты. В случае если материал труб в вашей квартире отличается от соседского, используют специальный переходник.
Как разобрать чугунный стояк
Ремонт отдельных частей чугунного водопровода можно осуществить лишь такими же трубами из чугуна. Соединение пластиковых и чугунных элементов – это не лучший вариант, так как подобная комбинация лишь ухудшит работу канализации.
Если вы замените поврежденные части чугунными трубами, то опять же можете столкнуться с описанными проблемами. Тем более что никто не может гарантировать, что не замененные элементы через пару недель не перестанут функционировать из-за наросшего налета или вновь образовавшихся свищей.
В старых домах установлены чугунные стояки
Прежде чем устанавливать новую канализационную систему, нужно разобрать старую. И к этому этапу необходимо подойти со всей серьезностью.
Разборка канализационного стояка:
- Прежде всего необходимо убрать находящиеся возле стояка бьющиеся предметы. Снимите раковину, унитаз, ванную и т.д. Перекройте подачу воды и предупредите соседей, чтобы во время работ не использовали канализационную систему.
- Отступите 10 сантиметров от верхнего перекрытия и сделайте первый, практически полный круговой надрез. Вставьте в надрез зубило и с помощью сильного удара молотка отбейте трубу.
- Спуститесь немного ниже и отрежьте еще кусок трубы. Таким образом вырежьте весь стояк. Старые канализационные трубы нужно сразу удалить.
- С помощью резиновой трубы аккуратно постучите по трубе резиновой кувалдой. Попытайтесь ее расшатать. Если процесс пошел практически сразу, то продолжайте раскачивать трубу. Вскоре появится веревка, которую необходимо будет удалить плоскогубцами. Труба тоже извлекается.
- Если вы постучали по трубе, но она не начала раскачиваться, то не стоит применять усилия. Скорее всего, в данном случае использовалась сера. Тогда необходимо открыть все окна и двери, надеть защитные перчатки и респиратор, после чего нагреть трубу газовой горелкой. Когда сера размягчится, вы сможете начать раскачивать трубу и вытащить ее. Не забудьте удалить остатки серы.
Данные работы нужно делать аккуратно, но быстро. Также не забудьте надеть защитные перчатки и респиратор.
Нюансы и особенности
Для того чтобы демонтаж труб канализации не превратился в нескончаемый кошмар, необходимо придерживаться простых правил:
- начинать прокладку труб следует снизу;
- расположение всех раструбов должно быть навстречу водному потоку;
- лучше менять сразу весь стояк, а не его отдельные составляющие;
- стояк соединяется с унитазом при помощи труб диаметром 11-16 см, умывальник стыкуют трубами диаметром от 5-7 см;
- перед началом работ необходимо сделать разметку будущей системы. Если предполагается, что трубы скроются, то штробить необходимо не глубину сокрытия, а с учетом необходимого уклона;
- выполняя сборку системы, все прокладки и стыки лучше смазать растительным маслом;
- при выборе канализационных труб необходимо следить, чтобы на их поверхности отсутствовали трещины и всевозможные вздутия. Они в дальнейшем могут стать причиной появления протечек.
Как видно из вышесказанного, канализация разбирается несложно. И с этой задачей без особых проблем может справиться почти каждый мужчина.
Виды труб и советы по выбору
До начала демонтажных работ старой канализационной системы, нужно посчитать все имеющиеся точки водозабора в жилье и составить схему новой канализации. Учитывают не только сантехнику, но и приборы, к которым подведены канализационные трубы.
Исходя из схемы, проводят расчет необходимого количества труб и дополнительных элементов: муфт, переходников, отводов и так далее. Чтобы в процессе установки системы не возникало проблем с подгонкой комплектующих, лучше покупать все материалы от одного производителя.
Для унитаза лучше купить гофрированную трубу. Ее легче монтировать, так как она сгибается. Диаметр трубы должен составлять 110 мм
Характеристика керамических канализационных труб
Изготавливаются такие трубные изделия из высококачественной тугоплавкой глины. Внутри они покрыты слоем глиняной глазури, которая не дает влаге впитываться в материал.
Трубы выпускаются диаметром от 10-60 см и длинной 100-150 см. Габаритные размеры и свойства позволяют использовать их в канализационных системах.
В квартирных канализационных системах керамические трубы используются редко, поскольку они довольно тяжелые и дорого стоят. Метровый отрезок трубы диаметром 10 см весит 15 кг
К основным достоинствам труб из керамики относят стойкость к коррозии и агрессивным средам.
Из недостатков следует отметить возможность повреждения в следствии сильного удара. Кроме того, изделия короткие (максимум 150 см), в процессе монтажа их придется чаще соединять между собой, а это и по стоимости дороже, и усилий будет затрачено больше.
Особенности стальных и чугунных труб
Для прокладки канализации также используются трубы, изготовленные из стали или чугуна. Стальные трубные изделия могут транспортировать вещества с высокими температурами. Они прочны и стоят недорого. Однако, для установки в квартирах непригодны, так как склонны к коррозии.
Раньше почти во всех многоквартирных домах коммуникации прокладывали из чугунных труб. Сейчас используют редко, так как их пропускная способность со временем ухудшается
В отличие от стальных, чугунные трубы более стойки к коррозионным процессам. Чугун может использоваться в системе канализации как снаружи, так и внутри. Конструкция получится прочной и прослужит длительное время.
Однако, если возникнет необходимость замены таких канализационных труб в квартире, потребуется использование дополнительного монтажного оборудования. К недостаткам трубных изделий относят высокую стоимость и тяжелый вес.
Основные свойства полимерных труб
Оптимальным вариантом для внутренних канализационных систем являются полипропиленовые стабилизированные трубы. Они выпускаются в сером цвете и изготавливаются методом горячей экструзии.
Основные преимущества:
Изнутри стенки полностью гладкие – отходы без труда проскальзывают в трубу, не образовывая отложений на поверхности.
Легкий вес – с трубами несложно работать даже в одиночку. Отводной готовый контур точно не способен продавить напольное покрытие.
Стойкость к коррозии – полимеры не ржавеют, поэтому можно не бояться, что труба со временем «прохудится» и даст течь.
Могут транспортировать отходы с высокими температурными режимами – плавиться материал начинается при температуре от +175 °С.
Быстрый монтаж и простота обслуживания – красить трубы нет необходимости, их просто протирают от пыли. Если вышел из строя какой-то участок трубы, он легко меняется без демонтажа всей канализационной системы.
Также существуют поливинилхлоридные трубы (ПВХ). Они стойки к воздействию ультрафиолета и обладают хорошей прочностью.
В качестве канализационных труб лучше использовать полипропиленовые вариации, поскольку их технические характеристики и свойства значительно выше изделий из ПВХ
ПВХ трубы могут эксплуатироваться в системе канализации, но при нагревании материал выделяет вредные вещества. Поэтому их чаще применяют для обустройства наружной канализационной системы. Кроме того, такие трубы обладают низкой устойчивостью к агрессивным средам и износостойкость поверхности у них хуже, чем у полипропиленовых вариантов.
Соединяют между собой полимерные трубы раструбным методом – узкий конец одной трубы помещают в раструб (расширенную часть) другой. Для герметизации трубного соединения используют герметизирующий материал.
Больше рекомендаций и особенностей выбора труб для внутренней канализации мы рассмотрели в следующей статье.

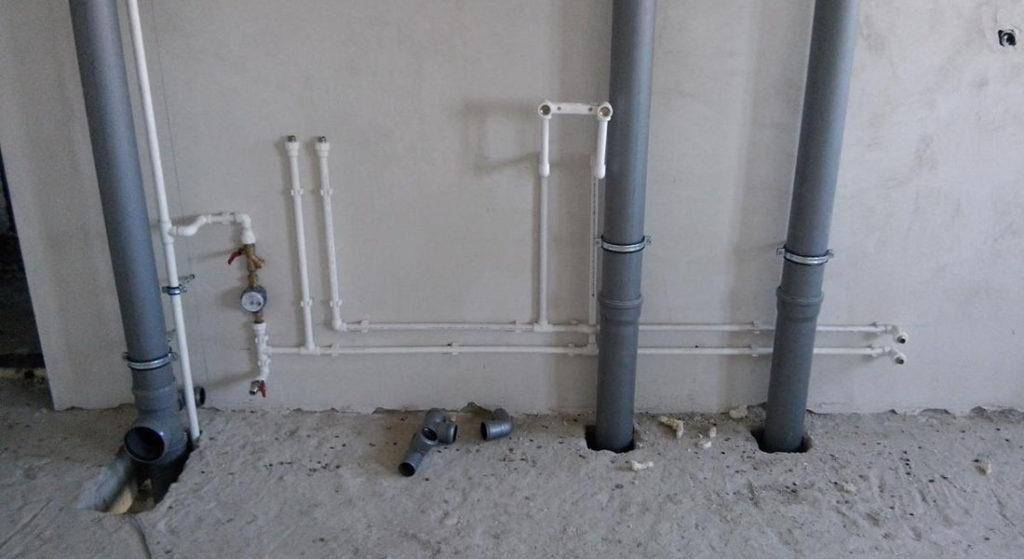

Замена стояка
Замена канализационного стояка в квартире относится с числу операций, за которые дилетантам приниматься настоятельно не рекомендуется. Самостоятельно менять стояк допустимо разве что в частном доме, где, кроме вас, никто не пострадает. И обязательно нужен хотя бы один подсобник. Опытные сантехники к замене стояка помощника, уже шутя меняющего разводку, первый раз допускают только под строгим личным присмотром, тем более, что заменить стояк в одиночку невозможно.
Если же вы все же решитесь на это, помните: все возможные последствия – под полную вашу ответственность.
Для замены стояка вам понадобится следующее:
- Резиновые переходные манжеты пластик/чугун и чугун/пластик.
- Пластиковая крестовина диаметрами 110 мм/110 мм/110 мм/50 мм, имеющая отвод 50 мм в нужную сторону (вправо или влево).
- Две трубы диаметром 110 мм нужной длины.
- Компенсатор 110 мм для пластиковых труб. Без него собрать стояк не удастся, так как свободного конца у стояка нет.
- Металлические хомуты со шпильками или костылями для крепления стояка к стене.
- 2 пластиковых поворотных отвода на 45 градусов для выравнивания или смещения стояка в сторону.
- Пластиковая вставка с прочистным люком для стояка из пропиленовых труб. ПВХ трубы для стояка применимы на верхнем этаже или в частном доме.
Порядок замены стояка следующий:
Укрепляем старый стояк сверху, как описано выше.
Перекрываем воду, предупреждаем соседей.
В середине старого стояка делаем два пропила, как при отсоединении от него разводки.
В НИЖНИЙ разрез вставляем ДВА клина или отвертки под 45 градусов в обе стороны от середины.
Поочередно поколачивая, добиваемся откалывания по нижнему мостику
Эта операция требует большого опыта и навыка: при неправильном ее выполнении вся колонна труб может рухнуть либо к вам, либо от вас вниз.
Переставляем клинья в верхний рез и отламываем надрезанный кусок.
Помощник (лучше двое) придерживают верхнюю часть трубы, а вы стамеской или зубилом снимаете, сколько можно, заделку верхнего стыка.
Осторожно, но с усилием покачивая, ослабляем верхний стык и снимаем трубу. Эта операция не менее ответственна, чем выемка середины.
Выбираем заделку нижнего стыка (после крестовины-разветвителя) и так же осторожно и с усилием раскачиваем и вынимаем нижнюю трубу с прежней крестовиной
Этот этап еще более ответсвен.
Собираем новый стояк начерно по схеме, сверху вниз: труба – регулировочный отвод – компенсатор – прочистка – регулировочный отвод – труба – крестовина. Верх и низ нового стояка сопрягаем с чугуном соответствующими манжетами.
Нижнюю трубу в процессе черновой сборки подгоняем точно в размер.
Делаем чистовую сборку на герметике, подсоединяем разводку, устанавливаем унитаз.
Подаем воду, оповещаем соседей.
Закрепляем стояк хомутами на шпильках или костылях не менее чем в четырех точках: на треть длины трубы от верхнего и нижнего концов и на каждом регулировочном отводе.
Вывод
Решаться ли на замену канализации в квартире своими руками – выбор ваш и дело хозяйское. Однако будем надеяться, что по прочтении вы преисполнитесь уважения к тяжелому, грязному, зачастую опасному, но жизненно для всех нас необходимому и отнюдь не простому труду сантехников.
Демонтаж старой трубы
Это наиболее сложный процесс работы, особенно в том случае, когда канализационная система старая и все соединения успели «прикипеть». Перед началом демонтажа нужно предупредить соседей сверху о необходимости воздержаться от использования канализацией во время ремонта.
Но поскольку соседи далеко не всегда относятся с пониманием к таким просьбам, стоит временно отключить подачу воды, это снизит риск того, что из разобранного стояка хлынет поток канализационных стоков. Кроме того, следует вынести из комнаты все горючие предметы, а стены защитить щитами из негорючего материала. Процесс демонтажа происходит так:
- При помощи болгарки выполняют два неполных разреза на трубе. Первый делают на расстоянии 6-8 см от потолка, второй – отступив метр от распределительного тройника.
- В сделанные разрезы вставляют стамеску, и ударяют по ее ручке, добиваясь раскалывания трубы. После этого кусок трубы извлекают и выносят из комнаты.
- Если труба прочно стоит в тройнике, то тройник срезают, не затрагивая при этом нижний раструб. Если труба шатается, то ее следует аккуратно извлечь. При извлечении тройника нужно действовать максимально аккуратно, чтобы целостность нижнего раструба не была нарушена.
- В советское время при сборке канализационных систем тройник фиксировали в раструбе при помощи серной заливки. Чтобы освободить деталь приходится производить отжиг заливки, обрабатывая место соединения паяльной лампой. При выполнении этой работы нужно обеспечить хорошую вентиляцию, так как серные пары ядовиты.
- После завершения процесса отжига, нужно дать раструбу остыть, а затем хорошо очистить его внутри.
Рекомендации
Пластиковый компенсатор – важная деталь канализационной системы. Выполняя монтаж пластикового стояка, установку компенсатора выполняют:
- непосредственно в пластиковый тройник, если он установлен вместо тройника чугунного;
- на стыке между двумя пластиковыми канализационными трубами.
Техническими требованиями к эксплуатации канализационных систем предусматриваются ревизии (смотровые лючки). Не забудьте разместить их на своем стояке – это облегчит в будущем прочистку канализационной системы при необходимости.
Замена старых труб на новые
Кажущаяся простота замены канализационного чугунного стояка на пластиковый может ввести в заблуждение. Однако если нет уверенности в себе и хотя бы небольшого опыта выполнения слесарных и сантехнических работ, лучше пригласить профессионалов – в этом случае вам не придется сомневаться в качестве установки канализационного стояка. И даже если возникнут некоторые проблемы, установщики бесплатно устранят их.
Можно или нет по закону?
Работы должны быть согласованы с управляющей компанией, а изменения надо утвердить в БТИ и отделе архитектуры, так как изменяется план квартиры.
Основным документом, определяющим правила пользования общедомовым имуществом многоквартирного дома, является Постановление Правительства РФ от 13.08.2006 N 491.
Согласно требованиям этого закона, действия одного собственника квартиры не должны ущемлять права остальных людей, проживающих в доме. Это означает, что несогласованные действия с системами жизнеобеспечения, к которым в первую очередь относятся стояки ГВС и ХВС, а также канализация, влекут за собой ответственность.
Она определяется Жилищным Кодексом РФ (ст.29), где установлены разные виды ответственности, вплоть до изъятия и продажи проблемной квартиры.
Как правило, перенос стояков делается на небольшое расстояние, в пределах 1 метра (обычно еще меньше). Такой перенос допустим, и при согласовании работ проблем не возникает. Однако, некоторые владельцы заходят гораздо дальше и планируют перенос труб в другие комнаты или коридоры.
Необходимо учитывать, что установка сантехнических приборов над жилыми помещениями запрещается. Однако, в отношении трубопроводов такого ограничения нет. При этом, от стояка делается отвод на приборы водоразбора, который представляет определенную опасность затопления помещений нижних этажей.
Перенос стояка запрещен, если в результате ухудшится режим водоснабжения.
Например, при установке труб меньшего диаметра, или при использовании неподходящих материалов.
Кроме того, при замене металлических труб на пластиковые нарушаются требования ПУЭ (изменяется общая система уравнивания потенциалов).
Это создает опасность для всех жителей верхних этажей. Еще одна проблема может возникнуть в том, что пластиковые трубопроводы не способны выдерживать рабочее или опрессовочное давление, о чем знают не все пользователи.
Процедура согласования требует немалого времени (обычно, не меньше 2 месяцев), денег и нервов. Нередко чиновники, стараясь перестраховаться, требуют множество ненужных документов и справок.
Надо быть готовыми к долгой ходьбе по инстанциям и не планировать работы раньше времени. Из-за этого многие владельцы делают несогласованный перенос под свою ответственность.
Удаление устаревшей обвязки
Разбор вертикальной обвязки водоснабжения — одна из сложнейших сантехнических работ. Для выполнения требуется иметь опыт или внимательного руководителя, инструмент. Обязательно строгое соблюдение ТБ, особенно при работе со сварочными аппаратами.
Сначала производят отключение системы водоснабжения. Из труб сливают жидкость. Работу выполняет представитель управляющей компании. В противном случае следует наказание за нарушение административной статьи.
При помощи электрической пила или трубореза производят два разреза, в 10-15 см от пола и потолка. Они горизонтальны и выполняются не у перекрытий. В противном случае теряется возможность обновить соединение. Это также защищает части трубы от проседания.
Верхнюю часть отрезают по рассчитанной длине. Она равна размеру фасонной детали, которую прессовальным способом монтируют к установке.
С нижней частью поступают другим образом: стояк аккуратно раскачивают, стремясь не повредить раструб. Около перекрытия разбивают бетон, а остатки достают клином или ломом, выламывая. Соединения чугунных стояков выполняют чеканкой цемента или заливкой веществом, содержащим серу. Удаление первого варианта аналогично представленному выше. Начальный эффект может быть получен отверткой, которой просто разбивают верхний шов.
С серой сложнее. Её необходимо выжечь, для чего потребуется использовать паяльник. Для регулирования тяги на старый канализационный стояк ставят щит из металла или соединения цемента с асбестом. Разогрев серу, трубу легко извлекают.
Разбитый бетон извлекают из плиты перекрытия. Застрявшие части разбивают зубилом и молотком. Их извлекают, а в очищенном место намечают точки размещения клипс. Они служат для создания новых соединений, помогая регулировать направление труб.
