Как сделать колпак на трубу дымохода своими руками?

Изготовление колпака

Сделав все важные расчеты нужно начинать к раскрой металла для создания изделия. Лучше всего для этой цели применять нержавеющую сталь небольшой толщины. В крайнем случае допустимо применять оцинковку.

Выкройка для грибка выглядит как изогнутая полоска стали. Для зонтика она представляет собой два круга с вырезанными элементами.

Также важно оставить металлическую полосочку, размером два или три сантиметра на одном крае для облегчения стыковки. При этом зонтик должен быть на несколько сантиметров больше обратного конуса

При выполнении задачи удобно применять оправку из бруса. На нее надевают диффузор. Затем нужно сделать отверстия сразу в двух краях. После этого вставляется заклепка и устанавливается посредством заклепочника.

Таким же образом изготовляется конусы. Не стоит сразу же соединять их вместе. Для закрепления зонтика к диффузору лучше всего воспользоваться отрезками резьбовой шпильки. Чтобы сформировать надежное крепление будет достаточным применить три. Шпильки закрепляются к диффузору на петлях, которые выполняют из металлической полоски. Их также крепят посредством заклепок. Шпильки нужно просто вкрутить и затем зафиксировать с помощью гаек. Таким способом вы сможете оперативно и надежно закрепить зонтик на необходимой вам высоте.

На обратном конусе также нужно просверлить три отверстия. Он фиксируется на определенной высоте посредством гаек с шайбами. Далее закрепляют зонтик. Он несколько больше обратного конуса. Поэтому его подрезают в нескольких местах на один или два сантиметра. Полученную полоску нужно загнуть на нижний конус. Эту операцию нужно проделать несколько раз. Такая система позволит скрепить оба элемента максимально надежно между собой. Благодаря тому, что верхняя часть конструкции больше нижней, дождь или снег не будет способствовать скоплению жидкости внутри пространства между двумя конусами.

Наш грибок готов. Далее нужно установить его на дымоходную трубу. О процессе монтажа конструкции вы сможете прочитать в отдельной статье, размещенной на нашем сайте.

Смотреть видео:

Основное назначение

У дымников существует масса других названий, например, колпак или флюгарка. Но независимо от этого принцип их работы и сферы применения остаются идентичными. Они выполнены в виде конструкции, которая фиксируется не только на дымоходах, но и на газоходных и вентиляционных трубах.

При обустройстве домашних печей или котлов отопления, важно уделять должное внимание защите конструкции от всевозможных атмосферных явлений, погибших птиц и любого другого мусора. Если в дымоходной трубе будет приостановлен свободный поток воздуха, это не только потушит огонь, но и станет огромной угрозой для безопасности жильцов и здания в целом

Оказавшись в закрытом пространстве, дым и угарный газ начнут распространяться внутри комнаты. В лучшем случае это приведет к сильному отравлению, а в худшем — к фатальным последствиям. Изготовление дымника на трубу дымохода — хороший способ предотвратить такой ход событий, а также дополнительная защита конструкции от постепенной деформации.

В этом видео вы узнаете, как закрепить дымник:

Требования к изоляции

Вся герметизация дымовой трубы на крыше дома должна отвечать нескольким требованиям:

  • защита внутренней части дома (чердака) от атмосферной влаги;
  • наличие теплоизолирующих свойств;
  • прочность, ведь материал находится непосредственно в прямом контакте со внешней средой;
  • долговечность;
  • полная совместимость с типом кровли;
  • экологическая чистота;
  • экономичность.

Дополнительно следует учитывать материал кровли, материал трубы, температуры, которые могут возникнуть в дымоотводе.

Как писалось ранее, способ герметизации зависит от типа кровельного покрытия. Иногда используют герметики из следующих материалов:

Силикон и полиуретан не очень часто используют в чистом виде для герметизации щелей. Они отлично подходят для небольшого ремонта кровли или работы с мельчайшими щелями. Для изоляции дымоотвода лучше всего применять именно битумные смеси. Они чрезвычайно долговечны, универсальны, и , что самое главное, дешевы.

Также существует ряд очень распространенных способов изоляции, основанных на использовании специальных деталей.

Последствия не заделанного стыка

Чтобы вывести печную трубу через кровлю в ней выпиливают отвесите большего диаметра, поэтому между стенками дымохода и кровельным материалом остается щель. В независимости от ширины зазора он является большой проблемой, с которой сталкиваются домовладельцы, строители. Чтобы устранить этот дефект и защитить подкровельное пространство от проникновения атмосферной влаги, используют уплотнители, фартуки, воротники, сделанные своими руками или купленные. Не заделанные щель между крышей и трубой дымохода чревата следующими последствиями:

  • Повышенный износ кровельного материала. Большинство материалов для гидроизоляции крыши лучше защищены от проникновения влаги снаружи. Влага, проникающая через не заделанный зазор, попадает на внутреннюю поверхность кровли, со временем разрушает ее.
  • Уменьшение срока эксплуатации стропильного каркаса. Заливающаяся вода попадает на элементы стропильного каркаса, которые изготавливают из древесины. Это приводит к загниванию, преждевременному разрушению стропил.
  • Снижение эффективности утеплителя. Материалы для теплоизоляции крыши при намокании теряют свои свойства, становясь менее эффективными.
  • Повышение влажности на чердаке. Повышенная сырость на чердаке становится причиной тяжелого, спертого воздуха, негативно отражается на внутренней отделке помещения.

Разновидности дефлекторов

  1. Наиболее распространенными считаются дымники для дымоходов, имеющие вид небольшого домика. Сверху устанавливается своеобразная крыша. Она может быть как двускатной, так и четырехскатной. По бокам монтируется сетка, для предотвращения попадания в трубу сторонних предметов, в том числе и птиц;
  2. Зонт на печную трубу;
  3. Колпак на дымовую трубу с плоской поверхностью;
  4. С покатым верхом;
  5. Со щипцовой кровлей. В данном случае используется по два ската;
  6. С монтажом флюгера;
  7. С откидывающейся крышкой.

Выбор колпака на вентиляционную трубу напрямую зависит от нескольких факторов. В частности, следует учитывать особенности климата региона. В местах, где преобладает ветреная погода, рекомендуется устанавливать колпак с откидным клапаном. Он позволит беcпрепятственно выводить продукты сгорания топлива, но в то же время не впустит уличный ветер. Это предотвратит затухание котла.

Несколько типов дымоходных колпаков

Несколько иное строение, нежели стандартный дымник, имеет дефлектор. Стандартный вариант состоит из следующих элементов:

  • входная часть – патрубок, через который поступает поток воздуха;
  • диффузор;
  • корпус;
  • специальные кронштейны (крепежные элементы, которые используются для крепления козырька);
  • непосредственно, сам колпак.

Для изготовления дефлектора своими руками вам понадобится определенный инструмент: болгарка, ножницы по металлу, рулетка, сварка, дрель (лучше всего использовать электрическую), оцинкованный металл, крепежные детали (гайки и болты определенных размеров, хомуты), инструмент для закручивания крепежей и небольшая полоса металла.

Простейшая схема дефлектора

Перед тем как приступить к изготовлению этого элемента, следует составить схему. В дальнейшем действуем строго согласно схеме, при этом одновременно, выдерживаем все размеры. При помощи карандаша рисуем каждую деталь на листе оцинковки. Затем вырезаем и соединяем при помощи заклепок. На конечном этапе крепим дефлектор. Как вы видите, нет ничего сложного, и не стоит прибегать к помощи специалистов.

Для чего нужен колпак на дымоходе?

Сейчас на рынке огромен выбор козырьков. Они могут иметь конусную форму или быть изготовленным в виде флюгарки, отличаться внешним видом, размерами и другими параметрами. Изготовить несложную конструкцию из нержавеющего листа при наличии инструмента и минимальных навыках работы с металлом можно и самостоятельно.

Устанавливаются колпаки на оголовки дымоходов с такой целью:

  1. Конструкция препятствует задуванию ветра в трубу, что может привести к обратной тяге и попаданию продуктов горения внутрь помещения.
  2. Колпак для дымохода может выполнять декоративную функцию и дополнять экстерьер дома, подчеркивать его особый архитектурный стиль. В таком случае устанавливают зоны с декоративными украшениями.
  3. Зонт защищает кирпичную конструкцию от осадков и ветра, благодаря чему она может прослужить более длительное время.
  4. Козырек предупреждает попадание внутрь листьев и другого мусора.
  5. Козырек с сеткой – эффективное решение, чтобы предупредить гнездование птиц внутри дымохода.

Не верьте утверждением производителей о том, что установка колпака позволяет обеспечить хорошую тягу. Элемент из металла не только не улучшает тягу, но и ухудшает ее, поскольку препятствует выходу продуктов горения наружу. Исключением являются только конструкции с дефлекторами, но это совершенно другая история.

Установка дефлектора

Эффективность его была доказана многими владельцами домов и коттеджей, которые воспользовались этой моделью. Несмотря на то что цена таких изделий может доходить до 140 долларов за стандартные конструкции, спрос на них остается постоянным.

Чтобы не переплачивать, можно самостоятельно изготовить описанный прибор. Весь процесс займет не больше 3 часов. Всё зависит от навыков собирающего. На первом этапе создается чертеж, после чего изготавливаются заготовки. Далее идет сборка прибора и установка его на дымоходе с последующим закреплением.

Перед рисованием чертежей следует сделать расчёт диаметра отводящего патрубка и диаметр колпака

Важно и измерить высоту самого дефлектора. Чтобы не допустить в этом моменте ошибок, помогут специальные формулы:

  • высота=1,6−1,7 x диаметр;
  • ширина диффузора=1,2−1,3 x диаметр;
  • ширина колпака=1,7−1,9 x диаметр.

После нанесения контура заготовок на бумагу, можно переходить к созданию заготовок из металла. Лучше брать нержавеющую или оцинкованную сталь, толщина которой варьируется от 0,5 до 1 мм.

После подготовки выкройки по металлу можно приступать к этапу сборки изделия. Для этого потребуется дрель, заклепочник или сварка. Если отдается предпочтение последнему варианту, надо проявлять максимум аккуратности, чтобы не прожечь участок дефлектора.

Колпак закрепляется на основании ножками, которые точно так же вычерчиваются на бумаге и вырезаются в дальнейшем из листа нержавеющей стали. Когда все эти этапы пройдены, остаётся лишь наиболее ответственный момент — установка на дымоход.

Высверливают отверстия на трубе для закрепления дефлектора. Фиксируются заклепки. После этого надо проверить, имеется ли уклон в разные стороны у установленного прибора. Монтаж хомута потребуется, если дефлектор болтается. Если труба не сделана из кирпича, такой вариант будет как нельзя кстати. Если речь идет о керамической трубе, то придётся воспользоваться особыми переходниками.

Как сделать грибок на трубу своими руками

Самостоятельное изготовление колпака на дымоход – дело нелегкое. Если у вас нет особого опыта в этой области, можно для начала перенести чертеж на лист картона, вырезать его и продумать способы соединения и крепления. После того, как картина станет более-менее ясной, можно вырезать части из металла и приступать к сборке

Очень важно измерить дымоход точно и строго придерживаться измеренных величин при изготовлении

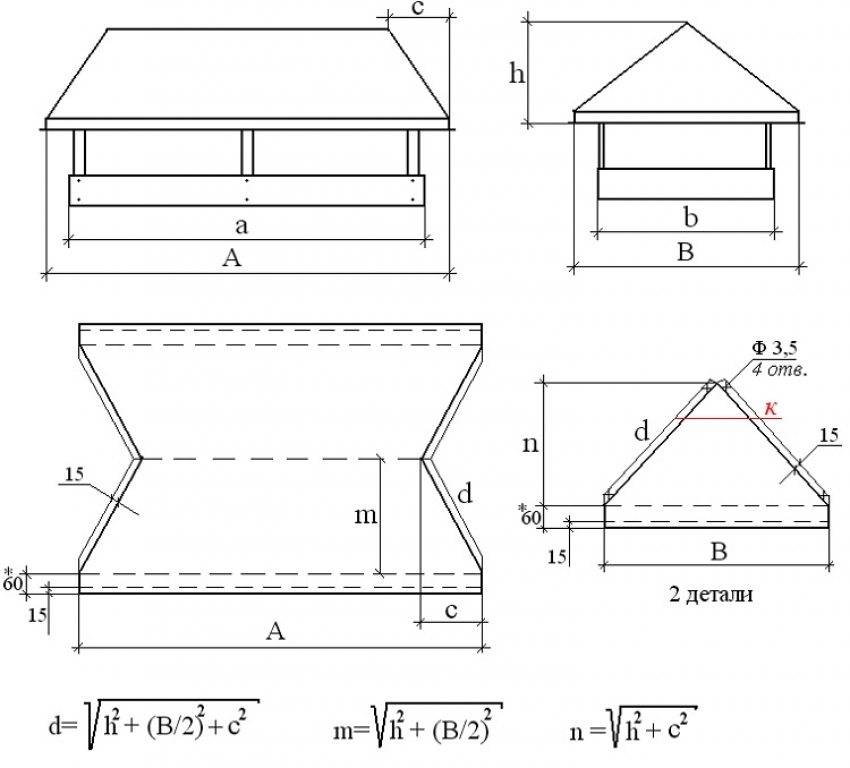

Вот один из чертежей дымника в виде небольшой скатной крыши. Угол определяется по формуле, которая указана на первом листе.

Чертеж колпака на дымоходЧертеж колпака на дымоход

Порядок действий такой:

  • Заготовку из металла положить на стол лицевой стороной вверх, в указанном на чертеже месте, просверлить отверстие диаметром 3,5мм.
  • Погнуть деталь по всем пунктирным линиям на 90о. Для этого лучше использовать листогиб. Тогда линии получатся четкие, без вмятин. Если такого устройства нет, придется применять подручные средства: кусок уголка закрепить на верстаке полкой вверх. Чтобы можно было согнуть сразу всю (или почти всю) линию, можно воспользоваться бруском.
  • Погнуть деталь по линиям «d». Угол определяется экспериментально: должен получиться цельный колпак. Конструкция должна быть ровной, без перекосов (поставьте ее на стол, чтобы проверить). Если все «сошлось», наметьте на нижнем ребре жесткости маркером точку через просверленное отверстие, накерните будущее отверстие, затем просверлите.
  • Соедините колпак и зафиксируйте заклепкой 3,2мм.
  • По линиям «а» и «b» подогните все так, чтобы можно было установить ножки.
  • По внешнему периметру трубы изготовьте основание колпака из уголков. Уголки располагайте так, чтобы один край упирался в кладку, а второй был сбоку. Подготовьте «ножки» для колпака. Соединяют все при помощи сварки.
  • Готовое основание нужно зачистить, покрыть антикоррозионным составом, затем покрасить в несколько слоев краской для наружных работ.
  • Соединить колпак с основанием.

Если изготовление квадратного дымника кажется вам сложным, может такой вариант будет легче. Его реализация будет совсем простой, если у вас есть кусок изогнутого листового металла подходящего размера. Если же имеется обычный лист, можно согнуть его на специальном устройстве (обычно есть у жестянщиков).

Дымник для изготовления своими руками

Порядок работы такой: готовите основание колпака из уголка по результатам измерений вашего дымохода. Уголок располагаете так, чтобы конструкция хорошо держалась: одно ребро опирается на край дымохода, другое охватывает его снаружи. Изготовьте ножки, которые будут поддерживать колпак и соединять его с основанием. Делайте их достаточно мощными, чтобы они могли противостоять ветровым нагрузкам и выдерживать снежную массу. Все части обработайте антикоррозионным составом и покрасьте. Соберите конструкцию в единое целое. Метод сбора зависит от материала.

Вот пример того, как изготовить дефлектор на металлическую трубу. У автора этого видео он установлен на вентиляционной трубе подвала, хотя подобную конструкцию можно использовать на металлической трубе от котла на твердом топливе.

В этом видео изготовление обычного зонта на трубу.

https://youtube.com/watch?v=GNkwUtv-aNs

Условия правильного расчета флюгарки

Если решено изготовить дымник самостоятельно, еще до раскроя фрагментов надо сделать правильный их расчет. Только тогда колпак сможет защитить дымоход от косого дождя или снега.

Для правильного раскроя существует шесть условий, которые необходимо взять в расчет:

Размер колпака должен быть больше габаритов дымохода. Только так он сможет укрыть трубу от дождевой воды. Обязательно надо предусмотреть капельник для водоотвода. На эту деталь с колпака будет стекать вода. С капельника уже на кровлю, а затем в желоб водоотвода. Флюгарка для котельной должна иметь дополнительный вентиляционный канал. От разницы температур под колпаком скапливается конденсат. Вентканал способствует уменьшению стекания влаги обратно внутрь трубы. Для флюгарки дымоходов каминов и печей необходимо сделать второе дно. Эта пластина защитит колпак от прогорания и уменьшит уровень образования конденсата, результатом которого зимой появляются сосульки

​Важно! Второе дно флюгарки изготавливают из разного металла, что зависит от того, на какой дымоход она будет установлена. Например, для печи подойдет второе дно из оцинкованного металла, а для дымоходов, где температура выходящих газов высокая, используют медь

Расчет наклона крышки должен быть таким, чтобы после раскроя получилась поверхность с углом не менее 40о

Это очень важное условие, при соблюдении которого флюгарка меньше будет обрастать снегом. Слишком большой угол тоже делать нельзя

Это помешает свободно выходить дыму из трубы. Важно правильно сделать расчет светового проема. От этого будет зависеть оптимальный выход дыма и защита конструкции от осадков.

Если во время расчетов или раскроя будут допущены ошибки или не учтен хотя бы 1 пункт условий, эффективность дымника будет равна нулю.

Установка дефлектора

Чтобы не переплачивать, можно самостоятельно изготовить описанный прибор. Весь процесс займет не больше 3 часов. Всё зависит от навыков собирающего. На первом этапе создается чертеж, после чего изготавливаются заготовки. Далее идет сборка прибора и установка его на дымоходе с последующим закреплением.

Перед рисованием чертежей следует сделать расчёт диаметра отводящего патрубка и диаметр колпака

Важно и измерить высоту самого дефлектора. Чтобы не допустить в этом моменте ошибок, помогут специальные формулы:

  • высота=1,6−1,7 x диаметр;
  • ширина диффузора=1,2−1,3 x диаметр;
  • ширина колпака=1,7−1,9 x диаметр.

После подготовки выкройки по металлу можно приступать к этапу сборки изделия. Для этого потребуется дрель, заклепочник или сварка. Если отдается предпочтение последнему варианту, надо проявлять максимум аккуратности, чтобы не прожечь участок дефлектора.

Колпак закрепляется на основании ножками, которые точно так же вычерчиваются на бумаге и вырезаются в дальнейшем из листа нержавеющей стали. Когда все эти этапы пройдены, остаётся лишь наиболее ответственный момент — установка на дымоход.

Высверливают отверстия на трубе для закрепления дефлектора. Фиксируются заклепки. После этого надо проверить, имеется ли уклон в разные стороны у установленного прибора. Монтаж хомута потребуется, если дефлектор болтается. Если труба не сделана из кирпича, такой вариант будет как нельзя кстати. Если речь идет о керамической трубе, то придётся воспользоваться особыми переходниками.

Причины поломок и их устранение

Есть три вида работы и устранение поломок:

  1. Профилактиктический ремонт
  2. Капитальный ремонт.
  3. Частичный ремонт.

Профилактика проводится для чистки от сажи. Помощь профессионала не нужна. Необходимо следить за всеми частями печи, чистить от сажи и пепла.

  • Печь дымит и плохо горит. Необходимо проверить тягу печи и подходит ли топливо для именно этой печи.
  • Плохая отдачи тепла печи. Необходимо проверить, как плотно закрывается поддувало и дверца у топки, нужно использовать специальный жгут.
  • Сильная тяга, будет весь жар уходить на улицу и прогреваться помещение не будет.
  • Если будет хорошая тяга, то газы будут уходить через дымовую трубу, не будет образовываться угарные газы.
  • Печь не прогревается. В дымовой трубе имеются трещины. Необходимо заделать трещины. Основной канал сужен, нужно суженный канал разобрать.
  • Нет тяги. Очистить трубу с помощью гири. Если этим способом не удалось очистить, придется разбирать дымовую трубу, чтобы очистить ее. Если сажа от смолы, то необходимо развести в дымоходе огонь и таким методом очистить, также есть химические средства.
  • Печь начинает дымить. Эта проблема возникает при постоянной топке печки. Нужно разобрать печь и отремонтировать внутреннюю кладку дымовой трубы. Засорился стояк. Необходимо разобрать дымовую трубу ближе к засоренному стояку и прочистить. От сильного ветра. Установить дефлектор.
  • При возникновение мокрых пятен на трубе. Это образование конденсата. Обделать трубу стекловатой, нельзя топить печь сырыми дровами или топливом, сделать топливник более большим, всю дымоходную трубу сделать намного короче.
  • Если после того, как долго топили печь и все равно она не нагревается, необходимо очистить дымовую трубу от сажи.
  • Если появляются трещины, то нужно замазать раствором глины.
  • После того, как долгое время не топили, пропадет тяга. Это означает, что в трубе стоит холодный воздух. Необходимо поджечь листок бумаги, и будет снова тяга.

Эксплуатационные поломки

  • Плохая тяга и накопленная сажа в дымоходной трубе.
  • В конструкции происходит разрушение материала.
  • Происходит разрушение у каналов стенки.
  • Оголовки начинают обмерзать.

Колпак на дымоходную трубу также можно купить, цена на него сравнительно недорогая.

Дефлектор на дымоход своими руками: чертежи и фото

Козырек на трубу дымохода своими руками – не редкость и сделать его пытаются многие. При наличии листа оцинкованного металла и подручных инструментов вы можете сэкономить немало средств на покупке и установке дефлектора. Для этого вам потребуются следующее:

  • чертежный набор, достаточно длинная линейка, а также рулетка и маркер;
  • ножницы по металлу, крепления (сверлоконечные саморезы с 15 мм прессшайбой или заклепочник);
  • дрель с различными сверлами;
  • материал для колпака (оцинковка, алюминий или нержавейка) толщиной 0,3-0,5 мм;
  • дополнительные части металла для изготовления жестких креплений.

Для того чтобы сделать дымник на трубу дымохода своими руками, необходимо произвести соответствующие замеры, а затем, ориентируясь по чертежу, можно приступать к работе.

Используя ножницы по металлу можно сделать дымник флюгер своими руками. Для этого необходимо вырезать детали необходимого размера. Затем свернуть корпус диффузора и просверлить отверстия в верхней и нижней части, чтобы после того, как клепки будут закреплены, получилась цельная конструкция. Чертежи колпака на дымоход своими руками помогут произвести сборку правильно.

Схема устройства дефлектора-флюгера: D = 108 мм; B = 210 мм; H = 80 мм; R = 200 мм; H1 = 530 мм

После этого можно приступать к изготовлению верхнего конуса. Крепить лапки можно прямо к нему (обычно их нужно около 6 шт).

Перед тем как полностью собрать флюгарку на трубу своими руками, не забудьте зафиксировать крепления, при помощи которых диффузор будет соединен с нижним конусом конструкции. В качестве крепления можно использовать те же самые клепки. Для того чтобы провести монтаж колпака на трубу лучше всего снять ее верхнюю часть, чтобы посадить колпак на шпильки или лапки, а затем установить обратно всю конструкцию целиком.

Конечно никакой декоративной ценности, сделанный своими руками грибок на трубе дымохода не имеет. Его конструкция примитивная, однако она способна усилить тягу на 20-25%, а также защитить кровлю от случайного попадания искр. Используя чертежи, своими руками колпак на трубу дымохода можно сделать достаточно просто и при этом затратив минимум ресурсов.

Схема-выкройка для изготовления дымника для трубы

Существующие виды

Кроме материала изготовления, дымники могут обладать разной конструкцией. В большинстве случаев они представляют собой небольшую крышу, которая находится на четырех крепежных элементах и фиксируется непосредственно над дымоходной трубой. Некоторые современные модели выглядят очень привлекательно, что делает их неплохим украшением для дымохода. К тому же у них бывают существенные технологичные плюсы.

Если говорить о непривычных разновидностях флюгерков, то к ним следует отнести:

  1. Многоскатные модели. Такие изделия способны накапливать снег зимой, сохраняя эффект проветривания.
  2. С флюгером. Могут иметь самый различный внешний вид и идеально вписываться в общую концепцию стиля.
  3. С установленным искроуловителем на трубе. Этот тип не характеризуется особой декоративностью, но может похвастаться удобством эксплуатации и простотой монтажа.

Опытные мастера советуют не устанавливать стальные дымники над твердотопливными печами. Дело в том, что продолжительное воздействие высоких температур может изменить их цвет и привести к осаждению копоти.

Разновидности дымников для трубы

  • шатровую,
  • двух- или четырехскатную,
  • плоскую,
  • полуцилиндрическую,
  • шпилевидную,
  • четырех- или многощипцовую.

Важно: плоские дымники рационально использовать в теплом климате, где нет осадков в виде снега. Такие колпаки больше подходят для установки на плоские крыши

Разновидности дымника на трубу

Еще дымники различаются по общей конфигурации. На рынке встречаются такие колпаки:

  • Стандартные. Традиционно состоят из самого колпака и элемента юбки, который необходим для крепления. Подходят практически для всех дымоходов, в том числе фальштруб, поэтому используются чаще остальных видов.
  • С защитной решеткой. От предыдущих моделей отличаются наличием металлической сетки. Подходит, если камин или печь используется очень редко. В таком случае решетка защитит трубу от птиц, которые могут свить в ней гнездо, а еще от попадания мусора.
  • С откидной крышкой. Облегчает процесс чистки дымохода от сажи и ремонт трубы.
  • С усиленной тягой. Для увеличения тяги устройство может быть дополнено двойной крышкой или функцией принудительной вытяжкой. Подобные дымники устанавливают там, где требуется усиленный вывод отработанного воздуха.

Распространенные модели дымников

Универсальная скатная.

Скатный дымник – наиболее распространенный и простой вариант, подходящий как для дымоходов, так и для труб вентиляции.

Универсальный дымник

С выпуском для камина или дымохода котельной.

Имеет открытое исполнение с дополнительным свободным выходом для отработанных газов.

Колпак с выпуском для камина или дымохода котельной

С закрытым выпуском для камина или дымохода.

В отличие от предыдущего варианта имеет закрытый свободный выпуск для отработанных газов. Подходит для установки на трубы котельных.

Флюгер с закрытым выпуском

Щипцовой формы.

Щипцовый дымник очень оригинально выглядит. Подойдет для трубы барбекю или летней кухни, для каминных и печных дымоходов квадратного сечения. Кроме интересного дизайна, характеризуется хорошей способностью к сквозному проветриванию.

Дымник щипцовой формы

С полукруглым навершием.

Верхняя часть флюгарки изготавливается из листа металла, который был подвергнут изгибу для получения формы полуцилиндра. Такая конфигурация обеспечивает максимальное сквозное проветривание по периметру и с торцов. Хорошо подходит для труб, прямоугольных в плане.

Дымник полуцилиндрической формы

Угловые.

Флюгарка может изготавливаться с любым количеством граней в основании. Кроме Г-образных также существуют Т-образные колпаки.

Угловой дымник

Пагода.

Одна из самых изысканных и привлекательных форм с изогнутыми радиальными гранями. Особенно актуальна при наличии другого кровельного декора.

Дымник-пагода

Готика.

Отлично дополняет крыши, на которых есть шпили или башни.

Дымник-готика

Аэрационная, или двухуровневая.

Это актуальное решение для труб с проблемной тягой. За счет второго яруса флюгарка обеспечивает дыму дополнительный подпор под колпаком, а благодаря сквозному проветриванию отработанные газы легко удаляются из трубы.

Аэрационный дымник

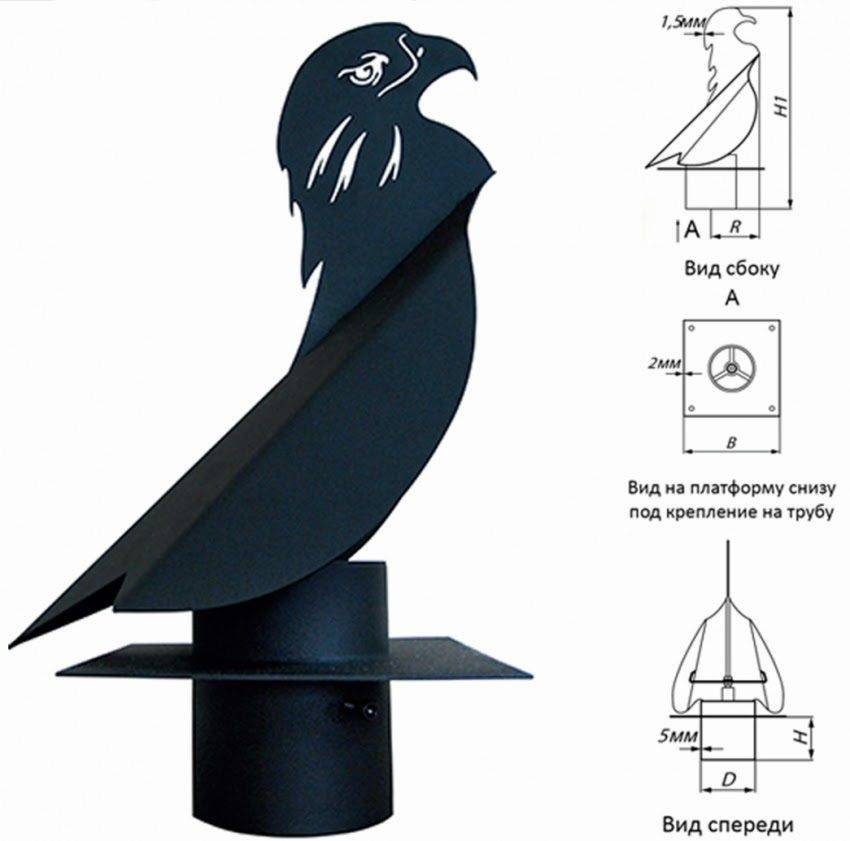

Особая разновидность – дымник-флюгер

Одна из разновидностей дымника – флюгарка, которая кроме колпака еще оснащена верхушкой в виде плоского элемента, изготовленного из тонкого металла. Декоративный элемент флюгер не только показывает направление ветра, но и увеличивает тягу за счет того, что направляет дым в подветренную сторону.

Флюгер крутится за счет подшипника, который периодически требует смазки. Будучи декоративным, элемент может изготавливаться в самых разных видах – в форме головы орла, дракона или сокола и пр.
