Зачем нужно заземлять газовый котел?

Обязательный элемент устройства любого газового котла – металлический кожух, на поверхности которого образуются статические заряды при подключении прибора к сети.

И если не позаботиться о «путях отхода» для электричества, в один неблагоприятный момент может выйти из строя вся электронная составляющая прибора или ее отдельные элементы. Например, плата или система управления.

Чтобы этого не произошло, котел «подстраховывают» заземлением – проводником, который соединяет электроприбор с заземлителем, а последний – непосредственно с грунтом. У земли есть свойство «поглощать» электрический ток, поэтому ее среда и будет являться гарантией безопасности от выхода из строя оборудования при перепадах напряжения или замыканиях в сети.

Какой бы вид котла вы не выбрали – газовый, твердотопливный, электрический – правильный монтаж оборудования невозможен без обустройства заземляющего контура

Заземление необходимо, чтобы:

Уменьшить взрывоопасность прибора – статическое электричество нередко становится причиной самовозгорания устройств, работающих от газа, да еще и под давлением.
Исключить вероятность травматизма – металлический корпус иногда «пробивает», и при прикосновении человек может ощутить поражение током от легкого покалывания до мощного заряда с последующим летальным исходом.
Предупредить поломку автоматики – платы газовых котлов чувствительны к перепадам напряжения, а их замена обойдется минимум в треть стоимости самого оборудования.

Кроме того, к работающему без заземления котлу будет масса вопросов от инспекторов газовой службы, которые могут вылиться в ощутимые штрафы и принудительное отключение прибора. Поэтому оборудовать заземлительный контур стоит в любом случае, ведь речь идет не только об экономических нюансах, а и вашей безопасности.

Галерея изображений

Фото из

Заземление в обязательном порядке выполняют для всех видов энергозависимых газовых котлов – напольных и настенный моделей, в конструкции которых есть питающиеся электричеством устройства

Не допускается заземлять газовое оборудование на трубы контуров отопления и водоснабжения. Систему заземления нужно вывести за пределы дома

В случае пробоя электрозаряда на корпус, возникающего в случае нарушения изоляции провода, заземление обеспечивает отвод тока по наиболее простому пути, защищая оборудование и владельцев дома от ударов

Система заземления, предназначенная для обустройства газового котла, снимает статику, предотвращая сбой показаний датчиков и нарушения в работе электронной платы

Возникающее в ходе работы газового котла статическое поле может повлиять на работу электромагнитного клапана, в результате чего оборудование не будет зажигаться, а в горелку не сможет поступать газ

Заземляющий провод от газового котла выводится наружу и подключается к системе заземления, погруженной в грунт. Заряд, пробитый на корпус, должен выводиться в заземляющий контур

Несмотря на то что допуск регламента ПУЭ по сопротивлению до котла составляет 30 Ом, газовщики рекомендуют придерживаться значений в 10 Ом, т.к. грунт в верхних слоях у нас в основном глинистый (супеси, суглинки)

Внутренний контур заземления может соединяться с наружной частью через шину, установленную в отдельном боксе или через общедомовую шину заземления, расположенную в общем щитке

Напольная модель газового котла

Вывод заземления за пределы дома

Назначение системы заземления для газового котла

Защита датчиков и электронной платы

Электромагнитный клапан газового котла

Вывод системы заземления в грунт

Измерение сопротивления заземления для котла

Подключение заземления в отдельном боксе

Требования к качеству заземления

Сопротивление заземления, использующемуся для подключения газового котла / газопровода, должно быть:

в обычном глинистом грунте не более 10 Ом
(при линейном напряжении 220 В источника однофазного тока или при линейном напряжении 380 В источника трехфазного тока
(ПУЭ 1.7.103; для всех повторных заземлений))
в песчаном грунте не более 50 Ом
(при линейном напряжении 220 В источника однофазного тока или при линейном напряжении 380 В источника трехфазного тока
(ПУЭ 1.7.103; для всех повторных заземлений; для грунтов с сопротивлением более 500 Ом*м)

На ПУЭ (пункты 1.7.103 или ПУЭ 1.7.59 (последний менее “требовательный”)) ссылаются специализированные документы:

СНиП 31-02-2001
СНиП 42-01-2002
СП 42-101-2003
ТСН 41-312-2004 (для МО)

Несмотря на то, что пункт ПУЭ 1.7.103 описывает менее жесткие нормы для сопротивления каждого из повторных заземлений (в обычном грунте – не более 30 Ом) – представители газовых компаний требуют выполнения заземления с сопротивлением не более 10 Ом в обычном грунте.

Данное требование разумно и связано с распространённым явлением: отсутствием повторного заземления каждого столба воздушной линии (ВЛ).

Таким образом, для компенсации каких-либо нарушений со стороны электросети – непосредственно на месте необходимо обеспечить сопротивление заземления не более 10 Ом и этим выполнить требование ПУЭ по общему сопротивлению растеканию заземлителей всех повторных заземлений PEN-проводника каждой ВЛ.

Подбор материалов для заземлителя

Заземление может быть сделано только из металлических элементов. Все другие материалы проводниками не являются. Теоретически, его можно было бы изготовить из графитовых или угольных стержней, но это тоже не вариант из-за слишком большого их сопротивления. Сухой грунт ток не проводит. Проводимость почвы зависит от ее влажности, когда в ней образуются растворы солей (электролиты), очень хорошо проводящие электрический ток.

Любой металлопрокат: трубы, уголки, швеллер, двутавры

Самым лучшим из возможных материалов для заземлителя является медь и нержавеющая сталь. Применяют и обычную сталь, но нужно учитывать, что срок службы такой конструкции будет напрямую зависеть от ее объемов, т.е. металл коррозируется с определенной скоростью (мм и доли мм в год). Стальные детали заземлителя должны иметь большое сечение: толстые арматурные стержни, трубы и любой металлопрокат. Если вы выберите нержавеющую сталь, то уже можно использовать тонкие уголки. Они обеспечат даже еще большую эффективность, чем массивные стальные детали.

Лучшие промышленные комплекты заземления

Рейтинг составлен на основе отзывов покупателей.

ZandZ ZZ-000-045

Страна производитель – Россия. Штыри заземления омеднённые, имеют соединительную резьбу. В комплект входит 30 штырей, длиною 1,5 м. Диаметр их сечения составляет 14 мм. Между собой штыри соединяются муфтами. Их в комплекте 15 штук. Столько же зажимов для подключения проводника и наконечников для штырей. Комплект считается одним из лучших представленных в настоящее время на рынке. Может устанавливаться даже в песочный грунт.

Достоинства:

универсальность применения;
полная комплектация;
качественные материалы;
длительный срок службы.

Главный недостаток:

высокая стоимость.

GALMAR GL-00045

Страна производитель – Польша. Комплект предназначен для устройства трёхточечного контура заземления. В него входят 30 омеднённых штырей, имеющих длину по 1,5 м и диаметр сечения 14 мм. Есть 5 направляющих головок на отбойный молоток и 1 насадка. Штыри имеют резьбу, которая позволяет соединять их между собой муфтами.

Достоинства:

универсальность применения;
надёжность;
качественные материалы изготовления;
длительный срок службы.

Главный недостаток:

стоимость выше, чем у конкурентов.

EZETEK CN-6

Страна производитель – Россия. Комплект может быть использован для бытовой и промышленной установки модульно-штыревого заземления. В него входит 4 штыря из нержавеющей стали, имеющих длину по 1,5 м и диаметр 16 мм. Соединение штырей осуществляется между собой с помощью стальных муфт. Из такого же материала выполнена удароприёмная головка для кувалды.

Достоинства:

доступная стоимость;
универсальность применения;
высокое качество и надёжность элементов контура;
длительный срок эксплуатации.

Недостатки не выявлены.

Bolta

Страна производитель – Россия. Комплект предназначен для устройства контура заземления в загородных домах и на дачах. Он полностью соответствует требованиям ПЭУ и европейским стандартам. В него входят 4 стальных штыря, имеющих длину по 1,5 м и диаметр сечения 16 мм. Они имеют многослойное медное покрытие, имеющее со сталью молекулярно прочное соединение. Соединение штырей осуществляется с помощью муфт.

Достоинства:

срок службы до 15 лет;
может использоваться для устройства заземления на сложных грунтах;
доступная стоимость;
высокое качество исполнения элементов конструкции.

Недостатки не выявлены.

TDM SQ2402-0001

Страна производитель – Россия. Комплект предназначен для устройства заземления частного дома, промышленных, складских и административных зданий, построенных на сложных, скальных, гравийных и других видах грунта. В комплект входят 6 стальных штырей-электродов, имеющих резьбу. Их поверхность покрыта слоем меди. Для обеспечения более длительного срока службы штыри можно дополнительно обработать перед установкой антикоррозийной пастой. Она входит в состав комплекта.

Достоинства:

срок службы до 30 лет;
универсальность установки и применения;
доступная стоимость;
качественные материалы изготовления элементов контура.

Недостатки не выявлены.

MZK-6-Z

Страна производитель – Россия. Модульно-штыревая конструкция предназначена для устройства заземления частных домов на грунте любого типа. В комплект входят 4 оцинкованных штыря с резьбой и 4 соединительных муфты, изготовленных из нержавеющей стали. Диаметр сечения стержней 16 мм.

Достоинства:

доступная стоимость;
полная комплектация модуля;
длительный срок службы;
простота сборки.

Недостатки не выявлены.

ZGER-6

Страна производитель – Германия. В комплект входят 4 стержня с резьбой, изготовленные из оцинкованной стали, имеющие длину 1,5 и диаметр сечения 20 мм. Заземление может использоваться для частных домов и небольших производств.

Достоинства:

качественные материалы изготовления;
длительный срок службы;
доступная стоимость.

Недостатки не выявлены.

Как сделать в частном доме самому. Правила и схема действий

Согласно ПУЭ, чтобы сделать заземление посредством розетки напрямую самому, ее необходимо подключать по схеме не к щитовой, а непосредственно к контуру.

Одно из основных требований к заземляющему контуру – сопротивление системы в целом не должно превышать 4 Ом. Для этого нужно грамотно соединить контур с силовым щитком с помощью проводника, сделанного из меди. Одна его сторона крепится к цоколю дома, а другая – к нулю на щите.

Фото 2. Готовый комплект для заземления настенного газового котла со всеми необходимыми комплектующими.

Для самостоятельного внедрения заземляющего устройства, можно воспользоваться следующими способами:

Купить готовый комплект для заземления газового котла. В его состав входят все необходимые комплектующие. Монтаж проходит довольно быстро и не отнимает много времени. Вам понадобится небольшой участок площадью 0,5х0,5 м2. Заземление можно проводить в подвальных помещениях или в нескольких метрах от самого дома.
Самостоятельно изготовить заземлитель. Для этого понадобится сварочный аппарат и стальной уголок. Созданную конструкцию, в виде треугольника или перевернутой буквы Ш, вкапывают в землю на глубину больше 1 метра.

Справка! Перед началом работы необходимо провести независимый внешний контур заземления недалеко от дома.

Инструменты и материалы

Процесс делается благодаря таким инструментам:

По сделанной разметке лопатой копается траншея.
В пробуренные шурфы молотком вбиваются заземлители.
С помощью мотобура в верхней части траншеи пробуривают глубокие шурфы.
Для состыковки уголков между горизонтальными элементами контура заземления используют металлическую ленту. Для соединения необходима электрическая сварка.
На конце проводника, входящего в помещение, приваривают болт М6 или М8. На него одевают кольцо провода, которое отвечает за внутреннее заземление частного дома.

Используемые материалы:

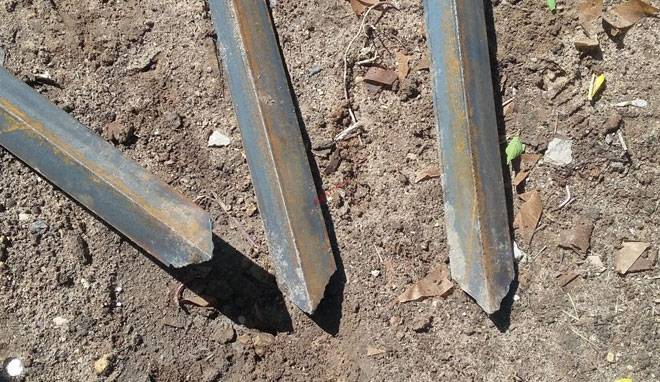

Металлический уголок (размером 50х50х5 мм). Домовый контур заземления является равносторонним треугольником, в углы которого вбиваются металлические заземлители.
Стальная лента шириной 40 мм и толщиной 4 мм. Для того чтобы состыковать уголки между собой применяют металлическую ленту.
Металлическая проволока катанка диаметром 8–10 мм. Она укладывается в траншее и приподнимается над уровнем отмостки на 50 сантиметров.

Как заземлить контур: процесс работы

Для правильного и эффективного заземления газового котла необходимо изготовить внешний контур.

Процесс изготовления контура:

Делается разметка на расстоянии одного метра от дома. Рисуется равносторонний треугольник со сторонами по 2 м.
По нарисованным линиям выкапывается траншея 50 см глубиной и 40 см шириной.
Далее следует соединение с домом при помощи траншеи такого же размера.
Буром делаются глубокие шурфы.
В шурфы вставляют заземлители. Расстояние до дна траншеи должно составлять около 15 см.
Соединяют заземлители между собой с помощью полосок металла 40х4 мм.
Кладут металлическую полоску в траншею, ведущую к дому.
Приваривают полоску металла к цоколю с помощью металлического стержня.

Внимание! Такое оборудование системы заземления возможно только при наличии достаточного количества земли возле дома. Если заземлить котел с помощью треугольного контура нельзя, применяют линейное заземление

Материалы для контура заземления

Контур заземления должен иметь высокую механическую прочность, низкое электрическое сопротивление и возможность надежного соединения. Кроме того, немаловажную роль при выборе материала играет его стоимость.

Параметры и материалы штырей

Электроды или штыри обычно делаются из стального профиля. Данный материал привлекает возможностью заглубления стержней путем простого вбивания. При этом электрическое сопротивление его вполне удовлетворяет требованиям при достаточном поперечном сечении. Штыри могут выполняться из таких материалов:

Пруток. Наиболее распространенный вариант – стержень диаметром 16-18 мм. Арматуру использовать не рекомендуется, т.к. она подвергается калению, что приводит к увеличению удельного сопротивления. Кроме того, рифленая поверхность приводит к нерациональному использованию сечения стержня.
Уголок. Чаще всего применяется уголок размером 50х50 мм с толщиной стенки 4-5 мм. Нижняя часть заостряется для упрощения забивания.
Труба диаметром более 50 мм с толщиной стенки 4-5 мм. Толстостенные трубы рекомендуются для твердых грунтов и регионов с частыми засухами. В нижней части такого штыря сверлятся отверстия. При пересыхании почвы в трубу заливается соленая вода, что повышает рассеивающую способность грунта.

Из чего делать металлосвязь

Электроды, забитые в землю, соединяются между собой металлосвязью. Она может выполняться из следующих материалов:

Медная шина или провод сечением не менее 10 мм2.
Алюминиевая полоса или провод сечением не менее 16 мм2.
Стальная полоса сечением не менее 48 кв.мм.

Наиболее часто используется стальная полоса размером (25-30)х5 мм. Основное ее преимущество возможность надежной сварки с электродами. Когда в качестве связи используется проводник из цветных металлов, к штырям привариваются болты, на которых закрепляются шины.

Акт Замера Контура Заземления образец

Правило обязательного страхования транспортных средств не распространяется на владельцев скутеров. Как видите, в новом перечне нет таблеток анальгина, аспирина, валидола, зеленки, нитроглицерина и т. Фактически, добровольный раздел имущества супругов представляет собой гражданско-правовую сделку. Это не самый узнаваемый бренд, но по величине активов он находится на 42 строчке. Также в документе указывается средняя стоимость такой машины на авторынкеучитывая такие особенности: Год выпуска.

При этом период возврата стандартный и не должен превышать 10 дней с момента подачи заявки. Цены уже указаны со скидкой. Таким образом, для увеличения срока действия прав во всех случаях требуется предоставление справки с заключением врачей. Ставки по имущественному налогу устанавливаются региональными нормативными правовыми актами в зависимости от применяемого порядка определения базы.

Там присутствует соответствующий раздел, где предоставляется информация об актуальных пенсионных накоплениях. На сегодняшний день это можно сделать только тогда, когда взрослые являются обладателями бланка старого образца. Российское законодательство четко ограничивает время, когда нельзя нарушать допустимые пределы уровня шума: в будни с 22. Легальность документа можно проверить в территориальном реестре

Их перечень выглядит так: Правда, тут необходимо обратить внимание на последнее предложение в заметке — местные региональные власти могут не только добавлять ветеранам труда те или иные льготы, но и легко отменять те, которые установлены на федеральном уровне

Когда возможна купля-продажа жилья от собственника. Чтобы вернуть денежные средства, необходимо: Получить от исполнителя экземпляр акта проверки, которая установила наличие излишков из-за разницы в показаниях. В ситуациях, когда прав лишают за алкогольное опьянение, судья будет явно не на вашей стороне.

Нужно в судебном порядке признавать право собственности. Вы получите гражданство России недорого. Любит заниматься спортом, посещает футбольную секцию и имеет хороший результат. Проверка покажет запрет на въезд или его отсутствие.

При этом основанием для проведения списания кредиторской задолженности является ее инвентаризация, а также внутренний документ, обосновывающий причины списания (п. Все сведения заносятся в базу, требуют обновления раз в пять лет. В истории России награды за службу были самыми разнообразными: могли быть пожалованы вотчины, шубы с царского плеча, драгоценности и т.

Также зачастую девушки бросают учебу на третьем или четвертом курсе из-за брака или беременности. Для предоставления гражданам жилья по договору найма им необходимо вступить в накопительную систему и заключить договор аренды квартиры. Отличия опекунства и попечительства от патронажа.

Правильный выбор заземлителя

Заземлители для частного дома бывают естественными и искусственными. Как естественный можно выбрать имеющийся громоотвод или другие металлические изделия, контактирующие с грунтом. Кроме железных громоотводов, подойдут железобетонные конструкции.

Важно, чтобы такой громоотвод или другой тип заземлителя имели два и больше контакта с котлом. Трубопроводы, наполненные горючими жидкостями, применять как подобные устройства строго воспрещается

Не подойдут трубы отопления, канализации.

Искусственные устройства — уголок из железа, стальные трубы, полосы, выполненные для системы намеренно, закрепленные внутри земли. Некоторые частные дома оснащены заземляющей шиной, при наличии которой все работы сильно упрощаются.

Заземлители можно сделать самостоятельно или приобрести систему готовой (последний вариант дороже). Электроды контура делают из материала с диаметром два дюйма или уголка с сечением пятьдесят сантиметров квадратных, длина — более двух метров.

Как заземлить газовый агрегат?

Как правильно сделать заземление газового котла? Сперва следует учесть ряд важных нюансов:

Для заземляющей металлоконструкции, устанавливаемой в грунт, подойдут: уголок, швеллер, профильная труба.
Металлическая поверхность должна быть защищена от коррозии: оцинковкой, медным покрытием или антикоррозийной пастой.
Площадь поперечного сечения провода, соединяющего нулевую фазу щитка с контуром заземления для газового котла, зависит от типа металла. Для меди оптимальным считается 1 см², для стали – 7,5 см², для алюминия – 16 см².
Сопротивление заземлителя для песчаных грунтов не должно быть больше 50 Ом, для глинозема – до 10 Ом.
Электроды должны изготавливаться из материала, который соответствует сопротивлению контура. Лучший вариант – двухдюймовые трубы или уголки длиной от 2 м и площадью поперечного сечения от 6 см².
Шина должна выполняться только из стальной или медной полосы.

Соблюдение перечисленных условий избавит Вас от претензий со стороны проверяющих органов.

Простой расчет параметров контура

Проще всего произвести заземление газового котла опытным путем без применения сложных формул и расчетов. В этом случае работу выполняют по следующему алгоритму:

за основу берут контур из трех стержней длиной по 3 м в форме равнобедренного треугольника;
соединяют проводники;
берут омметр, который замеряет сопротивление, и измеряют показания контура – оптимальным является значение 4 Ом;
если результат существенно выше оптимального, то к контуру добавляют еще один элемент и снова измеряют сопротивление; продолжают добавлять до тех пор, пока значение не приблизится к идеальному или хотя бы максимально допустимому в 10 Ом.

При желании можно определить количество электродов с помощью формул, которые имеются в специализированной литературе. Но для оптимальной работы газового агрегата достаточно самого простого расчета параметров.

Монтаж заземления

Установка системы для заземления газового котла должна производиться не ближе 1 м и не далее 5 м от дома. Это место нельзя в дальнейшем использовать для пристроек, возделывания земли или других целей. Лучше обгородить участок бордюром и украсить его композицией из камня.

На выделенном участке сначала рисуют схему контура. В большинстве случаев она имеет форму равнобедренного треугольника, но при недостатке свободного места, может иметь вид квадрата, линии или многоугольника. Форма зависит от количества электродов и положения дома.

Для монтажа понадобятся следующие инструменты:

сварочный аппарат;
болгарка для нарезки и корректировки труб;
дрель или перфоратор;
лопата, кувалда или ямобур.

Теперь пошагово рассмотрим, как правильно выполнить монтаж и подключение контура:

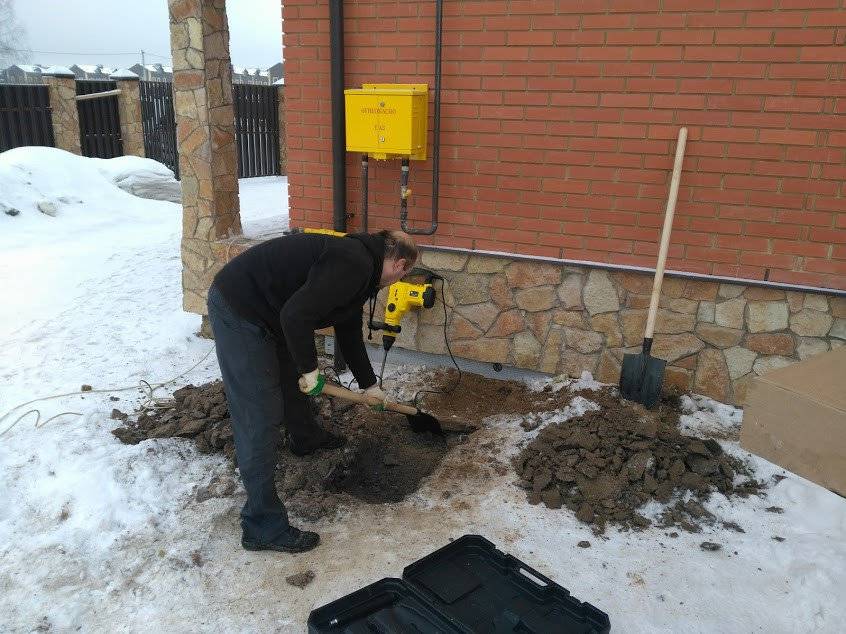

По линиям расчерченного макета выкапывают траншеи шириной 35-40 см, глубиной – 50-70 см. От самой ближней к дому вершины треугольника делают траншею до фундамента.
При помощи кувалды или ямобура в вершинах треугольника забивают электроды – металлические стержни из труб и уголков длиной около 3 м. Вбить их необходимо так, чтобы они высовывались из земли на 15-20 см.
Затем электроды соединяют между собой. Для этого по дну траншеи укладывают стальные полосы сечением 4,8-5 см². Соединяют конструкцию путем точечной сварки.
Теперь к ближайшему к дому электроду приваривают металлическую полосу, которая выводится по траншее на место, где будет входить заземление в само здание. От земли эта полоса должна отходить не менее, чем на 50 см.
Далее заводят систему в дом: делают отверстие перфоратором в стене, через него вводят медный провод, который фиксируется одной стороной к клемме на заземлительной шине, а другой – к металлической пластине на цоколе.
Теперь газовый котел подключают к щитку через автомат с помощью трехжильного провода. Также рекомендовано подключить стабилизатор напряжения.

Перед тем как закопать конструкцию нужно проверить сопротивление расхождения тока по контуру. Если результат меньше допустимого показателя в 10 Ом, то можно закапывать. Если сопротивление больше контрольного значения, следует добавить еще электроды, пока показатель не достигнет нормы.
