Заземление газового котла в частном доме: подробная инструкция по созданию и монтажу контура, подключению к нему котла, получению акта проверки заземляющей конструкции, стоимость работы мастеров

Зачем нужны заземлители газовой системы

По типу установки газовые отопительные устройства дома могут быть напольными и настенными. Если выбран настенный вариант, можно отапливать лишь дома малой площади. Такое оборудование компактное и включает проточную систему нагрева воды или камеру сгорания.

Газовые агрегаты напольного типа монтируют внутри особых помещений дома (котельных), предназначенных специально для этой цели, их площадь — не менее девяти метров квадратных. Газовый котел закрепляют недалеко от стены на полу. Как и у электрокотлов, в газовых устройствах основные материалы для изготовления — сталь, чугун. Любой котел должен иметь свою систему заземления, которая будет служить и как громоотвод.

Зачем нужно делать заземлитель для такого оборудования? Поскольку котлы выполнены из металла, на их поверхности присутствует статическое электричество. Когда громоотвод отсутствует, электронная система управления устройством (плата) может испортиться. Есть и другие причины необходимости громоотвода и заземлителей:

1. Риск поражения человека. Дотронувшись до оборудования, жильцы дома могут ощутить боль, а порой испытать более неприятное поражение током (например, дети).
2. Опасность взрыва дома. Если заземлители и громоотводы отсутствуют или смонтированы неправильно, статическое электричество может вызвать возгорание, пожар, взрыв.

Смонтированная схема должна соответствовать нормам технического регламента, иначе котел прослужит недолго, быстро испортится, а последствия могут быть тяжелыми.

Подбор материалов для заземлителя

Заземление может быть сделано только из металлических элементов. Все другие материалы проводниками не являются. Теоретически, его можно было бы изготовить из графитовых или угольных стержней, но это тоже не вариант из-за слишком большого их сопротивления. Сухой грунт ток не проводит. Проводимость почвы зависит от ее влажности, когда в ней образуются растворы солей (электролиты), очень хорошо проводящие электрический ток.

Любой металлопрокат: трубы, уголки, швеллер, двутавры

Самым лучшим из возможных материалов для заземлителя является медь и нержавеющая сталь. Применяют и обычную сталь, но нужно учитывать, что срок службы такой конструкции будет напрямую зависеть от ее объемов, т.е. металл коррозируется с определенной скоростью (мм и доли мм в год). Стальные детали заземлителя должны иметь большое сечение: толстые арматурные стержни, трубы и любой металлопрокат. Если вы выберите нержавеющую сталь, то уже можно использовать тонкие уголки. Они обеспечат даже еще большую эффективность, чем массивные стальные детали.

Нормы и требования к заземляющему контуру

Заземление газовых котлов, которые имеют подключение к электрической сети, производится согласно Правилам устройства электроустановок, а именно, действующим на сегодняшний день седьмым изданием (ПУЭ-7).

Газовые котлы не могут быть заземлены с помощью естественных конструкций, таких как различные функционирующие трубопроводы горючих жидкостей, газопроводы горючих и взрывоопасных смесей, канализационные каналы или трубы отопления. Это запрещено действующими нормами. Поэтому для заземления газовых котлов всегда делается искусственная конструкция.

Акт на заземление газового котла: что это такое и как его получить

При подключении газового оборудования к магистрали специальная комиссия проверяет правильность монтажа котла. Ее также интересует правильно ли выполнено заземление и не опасна ли эксплуатация оборудования. Поэтому комиссия проверяет наличие акта на заземление газового котла или протокол проверки сопротивлений заземлителей и заземляющих устройств.

Выдают этот документ специальные службы, которые зарегистрированы в Ростехнадзоре в качестве электролабораторий. В каждом регионе работают местные лаборатории, которые могут иметь разные названия.

Для получения акта нужно вызвать представителей одной из местных лабораторий для проверки работы заземления. Стоимость такой услуги колеблется в пределах нескольких тысяч рублей. После проверки заземляющего оборудования специалисты выдают два экземпляра акта: один остается у хозяина, а второй передается сотрудникам газовой службы во время подключения оборудования.

Не стоит надеяться, что сотрудники газовой компании самостоятельно проведут проверку заземления. Это могут сделать только компетентные органы.

Основная часть

В графах основной части прописываются:

• вид (суглинок, глина, торф) и характер грунта (сухой или влажный);
• для какой электроустановки применяется заземляющее устройство (здесь указывается информация о мощности – до 1000В или выше 100В, можно прописать модель газового котла);
• режим нейтрали;
• удельное сопротивление, которое дает грунт (единицы измерения – Ом на метр);
• расчетный ток замыкания на землю;
• результаты измерений.

Последний пункт оформляется в виде таблицы. В нем указываются все измеряемые заземлители с указанием:

• их функционала;
• места измерения;
• расстояния до вспомогательных зондов;
• измеренного конкретно в этих условиях уровня сопротивления заземителей.

Внимание! Если заземление располагается на почве с повышенной коррозийной агрессивностью, то проводить испытания придется чаще. Интересно, что модели оборудования, которое имеет мощность выше 1000 В, требуют от специалиста пятую группу квалификации в испытаниях. Тогда как при мощности до 1000 В достаточно четвертой

Тогда как при мощности до 1000 В достаточно четвертой

Интересно, что модели оборудования, которое имеет мощность выше 1000 В, требуют от специалиста пятую группу квалификации в испытаниях. Тогда как при мощности до 1000 В достаточно четвертой.

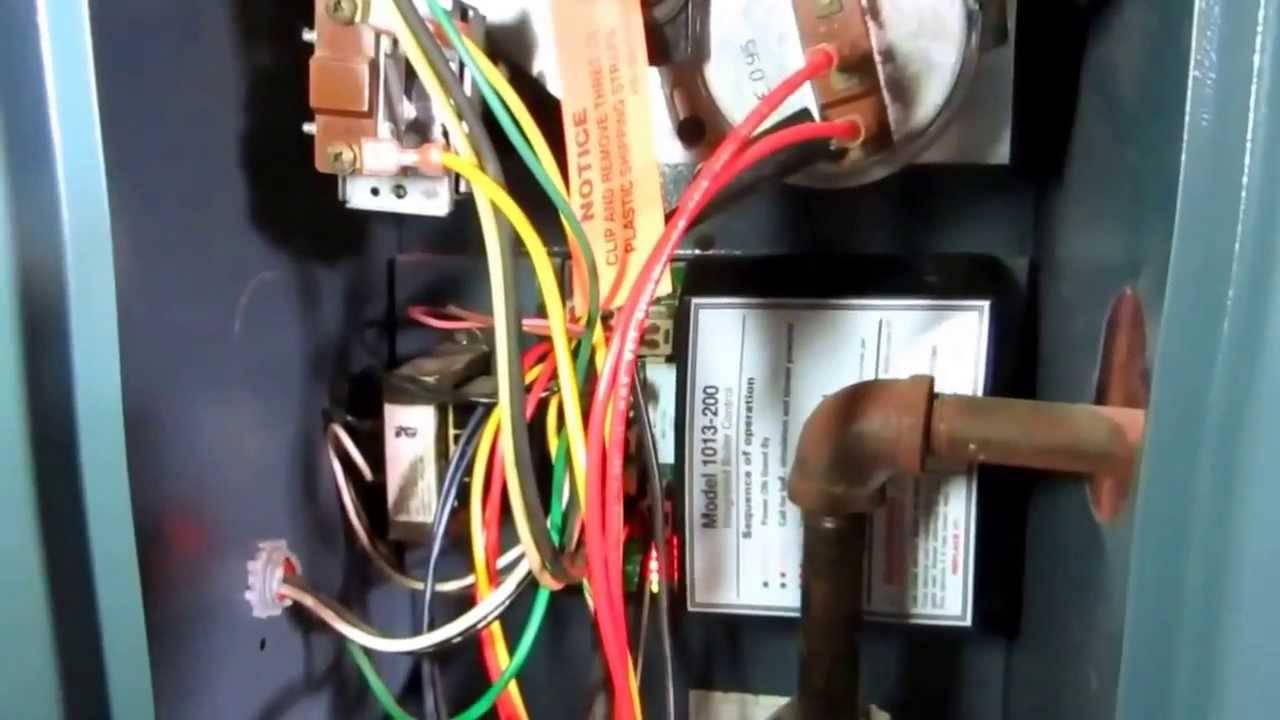

Подключение электропитания на газовый отопительный котел

Достаточно соблюдать требования предъявляемые к электроустановочному оборудованию, чтобы подключить газовый котел к электросети:

• Качественное рабочее заземление;
• Автоматический выключатель.

Выключатель должен быть в защитном корпусе и располагаться в безопасном месте на случай прорыва теплоносителя.

Дополнительное оборудование зависит от источника электроэнергии. Если питание идет от центральной сети, необходимо установить стабилизатор для нормализации синусоиды тока.

Обязательно делать заземление на контур котла. Если в шнуре нет 3-го провода, кабель заземления подключают к корпусу котла. Кабель также должен находится в защитном гофрошланге.

Внимательно следите за фазами. Если перепутать фазу и ноль, котел не запуститься!

Не лишним будет и ИБП, в том случае если наблюдаются перебои с поставкой напряжения в сети.

При запитывании от генератора, стабилизатор не нужен, его заменяет резонансный фильтр и подстройка частоты генератора. При установке генератора,  на него следует добавить больше потребителей, чтобы агрегат не работал в холостую, это приводит к быстрой выработке моторесурса.

Инструкция по заземлению газового котла

До начала основной работы нужно позаботиться о создании независимого внешнего контура заземления поблизости от здания. Хотя такая работа достаточно трудоемка, она не требует особой квалификации и может быть проведена самостоятельно.

Создание внешнего контура производится в следующем порядке:

1. Не более чем в одном метре от стены здания делается разметка. По форме разметка должна быть в виде равностороннего треугольника со стороной 2 метра.
2. По сделанной разметке копается траншея глубиной примерно 50 сантиметров и шириной 40 сантиметров. Треугольник соединяется со зданием траншей указанной ранее глубины.
3. В верхней части траншеи мотобуром пробуриваются глубокие шурфы. Насадка для бура выбирается 1,6 м. п.
4. В пробуренные шурфы вбиваются заземлители. В данном примере в качестве заземлителей используются уголки из стали (60х70 миллиметров и длиной 3 метра). Уголки нужно установить так, чтобы расстояние от них до дна траншеи было приблизительно 15 сантиметров.
5. Следующий шаг — соединение заземлителей на вершинах треугольника металлической полоской (40х4 миллиметра). При этом полоса выступает как заземлитель, расположенный по горизонтали. После присоединения к замкнутому контуру, такая же стальная полоска укладывается по траншее, направленной к зданию. Там ее нужно поднять над уровнем отмостки примерно на 50 сантиметров.
6. Завершающее действие — приваривание полоски к цоколю дома. Для этого понадобится металлический стержень.

Процесс монтажа контура заземления

Согласно нормативам ПУЭ, в указанной схеме величина сопротивления заземлительной системы не должна превышать 4 Ом. После создания независимого контура следует правильно его подключить к силовому щиту. Для этого рекомендуется применять медный заземляющий проводник. С одной стороны, проводник надежно фиксируется болтовым соединением к цокольной части здания, с другой — присоединяется к защитному нулю на щите.

Вышеуказанная схема применима в той ситуации, когда размеры участка земли это позволяют. Однако случается, что соседние здания расположены почти впритык и создать треугольный внешний контур невозможно. В этом случае внешний контур можно сделать по образцу, указанному на рисунке ниже.

Линейная схема устройства внешнего контура заземления

Порядок и сущность работ остаются такими же, как указано в инструкции выше. Однако имеется разница: вдоль здания выкапывается траншея длиной 4 метра, а заземлители заколачиваются на расстоянии 2 метров друг от друга.

Источники

• https://samelectrik.ru/kak-zazemlit-gazovyj-kotel-v-chastnom-dome.html
• http://www.stroy-podskazka.ru/kotly/gazovye/zazemlenie-v-chastnom-dome/
• https://assistentus.ru/forma/akt-na-zazemlenie-gazovogo-kotla/
• http://fb.ru/article/277408/dlya-chego-nujno-zazemlenie-gazovogo-kotla
• http://klivent.biz/otopleniye/zazemlenie-otopitelnogo-oborudovaniya.html

Проверка контура заземления газового котла

Если вам нужен Акт на контур заземления для газового котла,

звоните: 8-495-723-00-95.

Стоимость 5000 рублей

Порядок установки и проверки газовых отопительных котлов является основой их безопасного функционирования. Для осуществления этих обязательных процедур необходимо придерживаться определенных норм и правил. Немаловажным фактором является профессиональная материально-техническая база, без которой проверка заземления газового котла невозможна. После проверки, наша электролаборатория выдаёт Акт проверки контура заземления газового котла.

Зачем нужно заземлять котел?

В большой перечень услуг нашей компании входит и проведение измерений сопротивления заземляющих устройств различного типа. Эта процедура необходима и при установке отопительного оборудования. Помимо правильного подключения электропитания и газовой магистрали, управляющая компания при приемке оборудования требует протокол проверки заземления газового котла.

Это должен быть отдельный контур, который рассчитывается и изготавливается согласно параметрам устройства. При определенных навыках его можно сделать самостоятельно, но проверить величину сопротивления заземления и составить нормативный акт могут только организации с соответствующими полномочиями – электролабораториями.

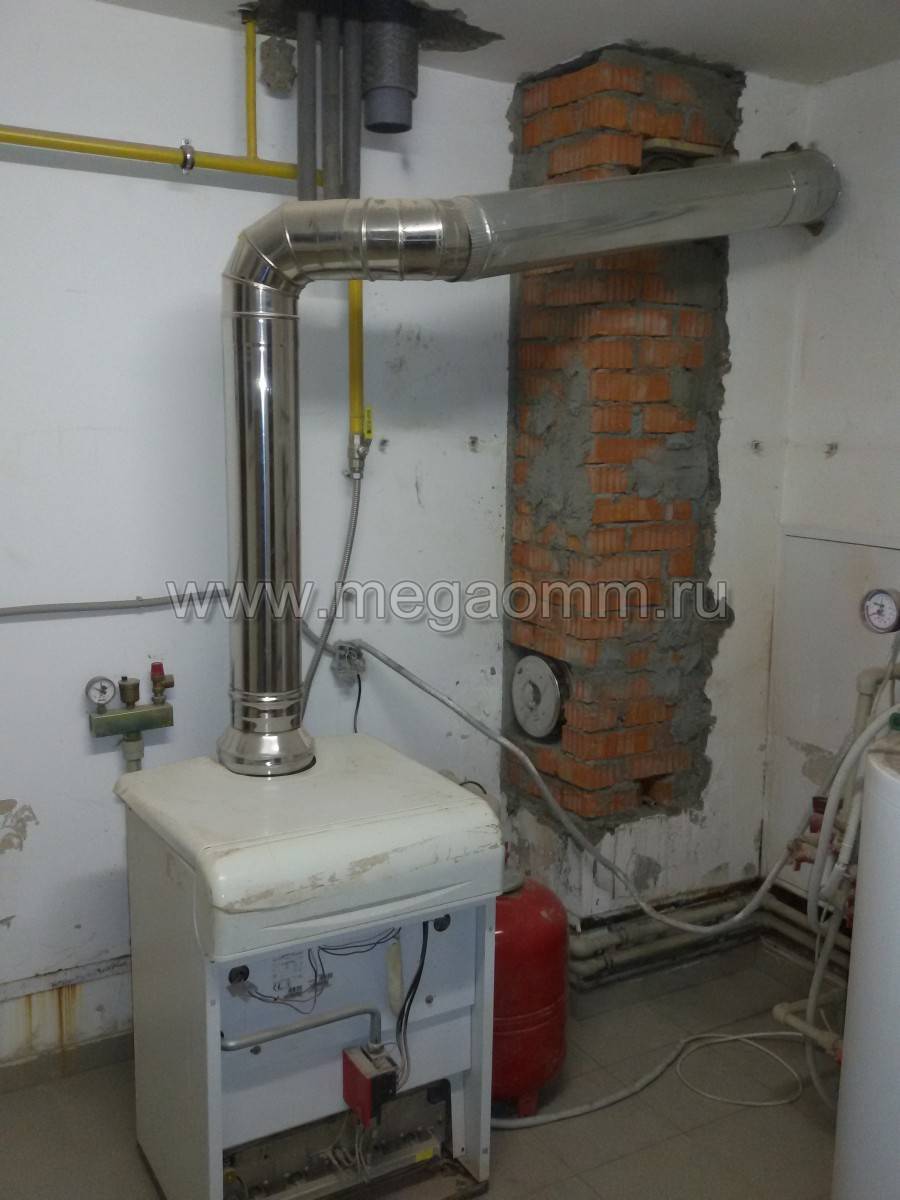

Проверка контура заземления проводится сразу же после монтажа отопительного оборудования или через определенный период его эксплуатации. Методика и правила выполнения определяются следующими нормативными документами:

1. ПУЭ – для подготовки электрооборудования к эксплуатации. Пункты с 1.7.100 по 1.7.103

2. ПТЭЭП – определяет периодичность и правила контроля состояния заземляющего контура. Пункты с 2.7.8 по 2.7.15.

Для проведения работ специалисты компании используют современное оборудование, которое соответствует нормативам. Комплексное применение теоретической части и материально технической базы дает возможность составить акт проверки заземления газового котла, включающий в себя следующие пункты:

• Определение вида грунта. От его состава зависит удельное сопротивление.
• Состав почвы. Основной характеристикой является степень влажности.
• Удельная мощность газового котла.
• Режим нейтрали – для большинства сетей она глухозаземлённая.
• Удельное сопротивление грунта во время проведения испытаний.
• Расчетный ток замыкания на землю.

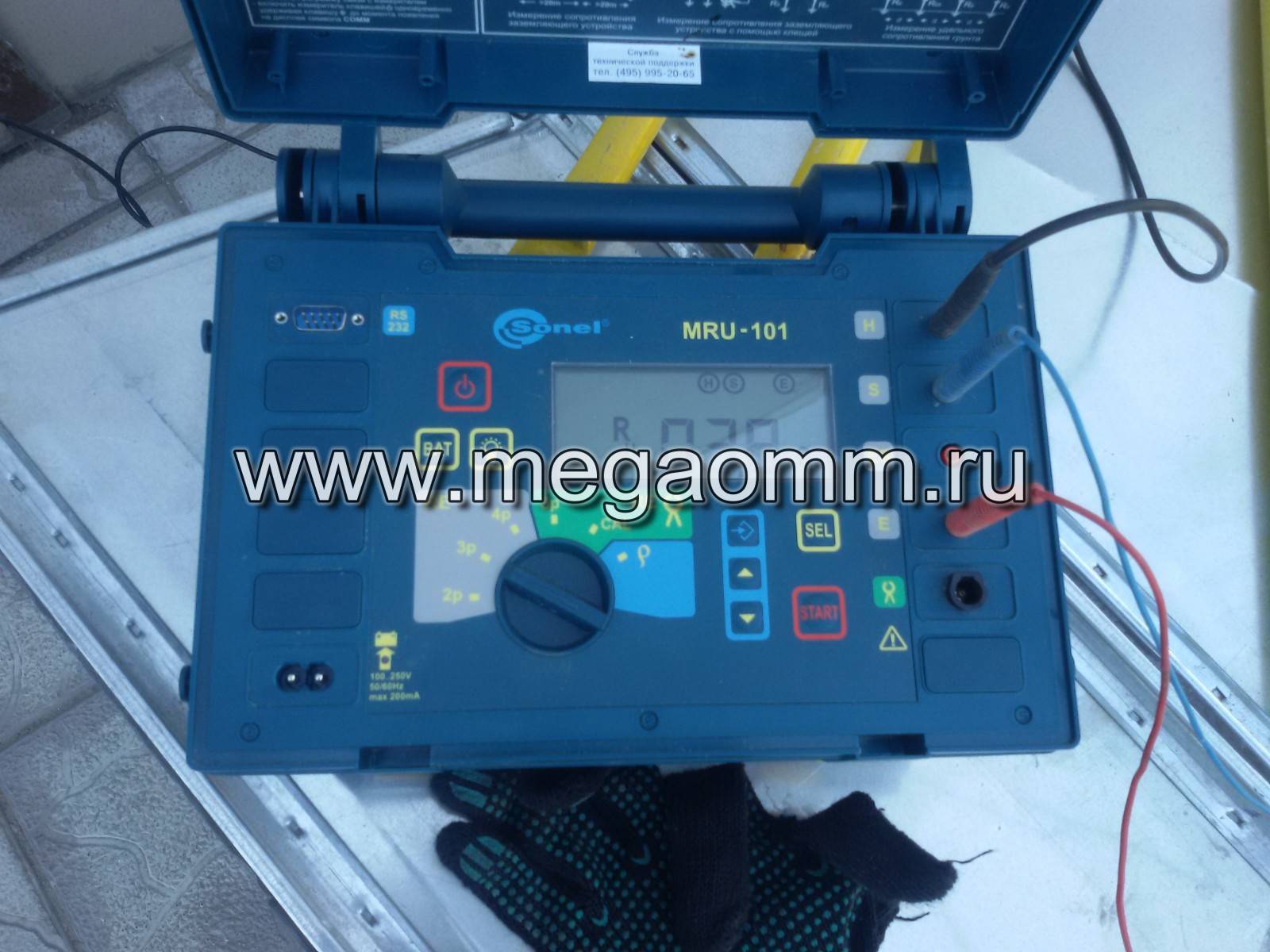

Согласно этим параметрам с помощью специальных приборов, например – MRU 101, снимаются текущие показатели контура. Затем данные заносятся в акт, который может предоставляться службам контроля Мособлгаз, во время проверок газового оборудования.

Как часто нужно проверять контур заземления?

У рядового потребителя может возникнуть вопрос – зачем проводить проверку контура заземления? Увы, но в реальности его параметры не всегда соответствуют нормам. Со временем это может привести к печальным последствиям. Даже правильно установленный заземляющий контур может изменить свои технические характеристики под воздействием внешних факторов. Чаще всего это сопряжено с проведением ремонтных работ или подключением нового электрооборудования к контуру.

Поэтому периодичность проверки заземления зависит от следующих факторов:

• Изменение общей нагрузки сети. Обусловлено установкой нового оборудования.
• Ухудшение свойств элементов заземления. Основной фактор – ржавление, в результате чего изменяется удельное сопротивление цепи.
• Чрезмерно повышенная влажность грунта, которая существенно отличается от параметров при первичной проверке.

В случае изменения общего сопротивления цепи заземления резко повышается вероятность выхода из строя отопительного оборудования. В особенности это касается электронных систем управления.

Оснащенная современным оборудованием электролаборатория нашей компании позволяет выполнить эту процедуру в довольно короткие сроки. Своевременная проверка контура заземления газового котла поможет определить фактические показатели. По результатам можно решить вопрос – проводить модернизацию всей конструкции или нет.

Если же подобные факторы не наблюдаются, то специалисты рекомендуют следующую периодичность тестирования контура:

• В полном объеме – не реже 1 раза в 12 лет.
• Отдельный контур заземления для отопительного оборудования – 1 раз в 6 лет.
• Визуальный осмотр целостности конструкции – 1 раз в год.

При соблюдении этих рекомендаций можно обеспечить максимальную безопасность не только для отопительного оборудования, но и для его владельцев. Стоимость процедуры проверки несоизмерима меньше, чем цена нового газового котла и тем более – здоровья человека.

Как правильно заземлить газовый котел в частном доме

Расстояние от корпуса до места расположения контура должно быть не более 5 м. На каждые 3 м дополнительной длины сечение шины придется увеличивать на 10%. Кроме того, для сборки заземления необходимо выбирать влажное затененное место, максимально удаленное от общей «земли» домашней электросети и от точки установки молниеотвода.

Проектирование и подготовительные работы

Сам по себе процесс изготовления контура и подключения «земли» к газовому оборудованию не представляет особой сложности, так как все основные требования обычно изложены в сопроводительной документации и паспорте на газовый котел. Обычно на установку газового котла выполняется проект монтажа, в котором обязательно будет раздел по электрооборудованию и заземлению. Нужно лишь точно выполнить предписание по размерам контура и сечениям материалов, используемых для оборудования заземления газового котла.

Сборка и монтаж заземляющего контура

Если в силу каких-то причин нет возможности собрать полноценный заземляющий контур из стального уголка, то, как альтернативу, можно использовать комплект модульного заземления по типу Z 000 0-15. По сути, это длинный бур-штанга, который заворачивается в грунт на глубину до 2 м и обеспечивает эффективное и надежное заземление даже для высоконагруженных электрических генераторов. Можно установить в подвале дома, а шину подключения выполнить в виде медного провода сечением 15-25 мм2.

Классический вариант контура сваривают точечной сваркой из стальных уголков длиной не менее 200 см каждый. Все три уголка соединяют или обвязывают монтажной шиной сечением 75 мм, обычно это стандартная электрическая шина 40х4 мм, применяемая для изготовления земли для газовых и электрических котлов.

Схема контура

Для монтажа в грунт необходимо вырыть как минимум котлован или три траншеи в виде треугольника на глубину не менее метра. Далее садовым буром пробивают в вершинах углубления еще по 20-30 см. Расстояние между ними должно быть не менее 3 м.

Каждый кол срезают углом с внутренней стороны. Перед тем как забивать уголок, в углубление наливают воды и оставляют на пару часов для размягчения почвы. Кол нужно только забивать, можно кувалдой, можно ручным хоппером, но никаких вариантов с укладкой уголка в пробуренную скважину не допускается.

Нужно будет приварить резьбовую шпильку под контакт

Верхушки кольев обвязывают сваркой с горизонтальными перемычками. К ближайшему уголку подключают шину, идущую от газового котла, и фиксируют контакт металлической накладкой, ее тоже приваривают.

Как подключить заземление к газовому котлу

После того как контур был собран и сварен, нужно убедиться в том, что контакт между концом шины на корпусе газового котла и металлом кольев устойчивый и не исчезает даже при легком постукивании молотком по металлической обвязке. Стандартное заземление, сделанное для газового котла своими руками, не должно исчезать под давлением грунта, при его осадке и пучении, независимо от погоды и температуры воздуха.

Схема обвязки заземляющими перемычками

Клемму заземляющей шины крепят на несущую станину котла, ее, как правило, собирают из алюминиевого или оцинкованного профиля. Отдельно нужно будет прокинуть заземляющий кабель на корпус автоматики и на плату электроники. Для настенного газового котла нужно сделать своими руками заземление для всасывающего патрубка. Именно на нем в сухую ветреную погоду появляется потенциал статического электричества.

Как сделать заземление для газового котла Все об электричестве

Вы здесь: С целью ввода в рабочее состояние и безопасного использования газового котла в квартире или в частном доме, его необходимо заземлить, руководствуясь определенными бумагами, в которых указаны нормы и правила.

Как только заземление будет выполнено, нужно составить документы о приемке. В них попадает информация о различных показателях, которые имеет заземляющая схема.

В этой статье мы расскажем читателям сайта Сам Электрик, как сделать заземление газового котла в частном доме своими руками.

Для чего это нужно?

Вне зависимости от принципа работы газового котла, во время эксплуатации на корпусе образуется поверхностное напряжение. Заземление позволит избежать следующих проблем при контакте с таким оборудованием:

• Износ электроники — котлы, установленные в частном доме или квартире, а также оборудованные компьютерным управлением, под воздействием вредоносного течения поверхностных токов могут выйти из строя. То же может произойти от статического электричества. В связи с этим от газового оборудования, для которого не оборудован заземляющий контур, не стоит ожидать длительной бесперебойной работы, а исправление ситуации путем замены процессора обойдется крайне дорого.
• Взрывоопасность — электричество статической природы очень часто становится причиной последующего взрыва устройств, функционирующего на газу под давлением. Если сделать заземление, станет исключенной возможность возникновения дуги.

Схема отопления частного дома с газовым котлом: схема установки и обвязки газового котла

Удобный частный дом должен иметь комфортное отопление. Ещё во время проектирования надо закладывать, продумывать схему отопительных систем. В качестве отопления чаще выбирают газовое отопление. Так как эта отопительная система надёжно, эффективно обогревает всё помещение.

Какая схема отопления с газовым котлом лучше подойдёт для коттеджа или частного дома

Когда планируется обустройство всей системы без помощи профессионалов, то нужно сделать расчёт схемы отопления.

Существует два вида циркуляции газового отопления:

• принудительная циркуляция производится, благодаря насосам;
• естественная производит движение, благодаря разнице в плотностях горячей и холодной воды.

ВАЖНО. Естественная работает лучше при установке техники ниже по уровню относительно радиаторов. Для стабильного движения теплоносителя нужно сделать естественный уклон трубопроводов

Для стабильного движения теплоносителя нужно сделать естественный уклон трубопроводов.

У искусственной возможна установка насоса. Установка проста, но насос при искусственной циркуляции имеет недостатки: неравномерное прогревания, зависимость от электроэнергии и возможное появление воздушных пробок.

Разводка отопления бывает:

1. Однотрубная. Подойдёт для не слишком большой площади с маленьким количеством комнат, при использовании данной разводки температура в трубах разнится.
2. Двухтрубная. Сложна в реализации, подходит для регулировки температуры в разных комнатах.

ВНИМАНИЕ. При эксплуатации однотрубной разводки выявляется большой минус: нижняя часть радиатора плохо нагревается. Радиаторы будут прогреваться по-разному на разных этажах в доме

Данную проблему можно решить, установив к батареям перемычки, увеличить объём батарей. Также для достаточного движения теплоносителя рекомендуется устанавливать насосы

Радиаторы будут прогреваться по-разному на разных этажах в доме. Данную проблему можно решить, установив к батареям перемычки, увеличить объём батарей. Также для достаточного движения теплоносителя рекомендуется устанавливать насосы.

Преимуществом является лёгкая установка разводки, которую можно сделать самостоятельно. Во время установки затрачивается небольшое количество материалов, что также является плюсом.

Двухтрубная разводка обогревает трубы равномерно. Однако, требует большое количество материала на установку, прокладывание труб. Плюсом двухтрубной разводки является возможность регулировать трубы запорными вентилями.

СПРАВКА. Также существует ленинградская разводка. К ней присоединяется труба, которая параллельно циркулирует жидкость. Эта система подойдёт для обустройства коттеджа или частного дома.

Как заземлить газовый агрегат?

Как правильно сделать заземление газового котла? Сперва следует учесть ряд важных нюансов:

1. Для заземляющей металлоконструкции, устанавливаемой в грунт, подойдут: уголок, швеллер, профильная труба.
2. Металлическая поверхность должна быть защищена от коррозии: оцинковкой, медным покрытием или антикоррозийной пастой.
3. Площадь поперечного сечения провода, соединяющего нулевую фазу щитка с контуром заземления для газового котла, зависит от типа металла. Для меди оптимальным считается 1 см², для стали – 7,5 см², для алюминия – 16 см².
4. Сопротивление заземлителя для песчаных грунтов не должно быть больше 50 Ом, для глинозема – до 10 Ом.
5. Электроды должны изготавливаться из материала, который соответствует сопротивлению контура. Лучший вариант – двухдюймовые трубы или уголки длиной от 2 м и площадью поперечного сечения от 6 см².
6. Шина должна выполняться только из стальной или медной полосы.

Соблюдение перечисленных условий избавит Вас от претензий со стороны проверяющих органов.

Простой расчет параметров контура

Проще всего произвести заземление газового котла опытным путем без применения сложных формул и расчетов. В этом случае работу выполняют по следующему алгоритму:

• за основу берут контур из трех стержней длиной по 3 м в форме равнобедренного треугольника;
• соединяют проводники;
• берут омметр, который замеряет сопротивление, и измеряют показания контура – оптимальным является значение 4 Ом;
• если результат существенно выше оптимального, то к контуру добавляют еще один элемент и снова измеряют сопротивление; продолжают добавлять до тех пор, пока значение не приблизится к идеальному или хотя бы максимально допустимому в 10 Ом.

При желании можно определить количество электродов с помощью формул, которые имеются в специализированной литературе. Но для оптимальной работы газового агрегата достаточно самого простого расчета параметров.

Монтаж заземления

Установка системы для заземления газового котла должна производиться не ближе 1 м и не далее 5 м от дома. Это место нельзя в дальнейшем использовать для пристроек, возделывания земли или других целей. Лучше обгородить участок бордюром и украсить его композицией из камня.

На выделенном участке сначала рисуют схему контура. В большинстве случаев она имеет форму равнобедренного треугольника, но при недостатке свободного места, может иметь вид квадрата, линии или многоугольника. Форма зависит от количества электродов и положения дома.

Для монтажа понадобятся следующие инструменты:

• сварочный аппарат;
• болгарка для нарезки и корректировки труб;
• дрель или перфоратор;
• лопата, кувалда или ямобур.

Теперь пошагово рассмотрим, как правильно выполнить монтаж и подключение контура:

1. По линиям расчерченного макета выкапывают траншеи шириной 35-40 см, глубиной – 50-70 см. От самой ближней к дому вершины треугольника делают траншею до фундамента.
2. При помощи кувалды или ямобура в вершинах треугольника забивают электроды – металлические стержни из труб и уголков длиной около 3 м. Вбить их необходимо так, чтобы они высовывались из земли на 15-20 см.
3. Затем электроды соединяют между собой. Для этого по дну траншеи укладывают стальные полосы сечением 4,8-5 см². Соединяют конструкцию путем точечной сварки.
4. Теперь к ближайшему к дому электроду приваривают металлическую полосу, которая выводится по траншее на место, где будет входить заземление в само здание. От земли эта полоса должна отходить не менее, чем на 50 см.
5. Далее заводят систему в дом: делают отверстие перфоратором в стене, через него вводят медный провод, который фиксируется одной стороной к клемме на заземлительной шине, а другой – к металлической пластине на цоколе.
6. Теперь газовый котел подключают к щитку через автомат с помощью трехжильного провода. Также рекомендовано подключить стабилизатор напряжения.

Перед тем как закопать конструкцию нужно проверить сопротивление расхождения тока по контуру. Если результат меньше допустимого показателя в 10 Ом, то можно закапывать. Если сопротивление больше контрольного значения, следует добавить еще электроды, пока показатель не достигнет нормы.

Распространенные причины, почему шумит газовый котел

Все о возможных неисправностях газового котла и способах их устранения здесь

Существует еще один верный метод проверки полученного заземления на работоспособность. Для этого потребуется лампочка в 100 Вт, вставленная в патрон с переноской. Один ее конец подключают к фазе 220 В, а другой соединяют с металлической полосой одной из сторон системы. Если лапа горит, как будто вставлена в розетку, то заземление работает. Если свет тусклый или мигающий – следует проверить стыки системы. Если лампочка не горит – нужно проверить всю конструкцию.

Проверка заземления

По действующим нормативным государственным документам проверку должна осуществлять газовая служба в лице ее представителя. Однако для объективного заключения требуется оценка электротехнической лаборатории, которая проводит замеры величины общего сопротивления контура заземления. Все зависит от местоположения частного дома и близости его к административным центрам. В некоторых районах представители газовой службы проверяют сами все характеристики контура заземления. После проведения замеров и при их соответствии норме, составляется «Протокол проверки состояния заземлителей и заземляющих устройств». Кроме этого, сотрудник электротехнической лаборатории обязан представить документ о регистрации лаборатории. Только в этом случае заключение имеет действительную законную силу.

Акт заземления котла выдает региональное отделение газовой службы. Он состоит из нескольких документов:

• технический отчет о проведенных испытаниях;
• список технической документации;
• свидетельство о регистрации электролаборатории:
• протокол проверки наличия цепи между котлом и контуром;
• протокол освидетельствования контура заземления;
• перечень используемых измерительных приборов;
• дефектная ведомость.

Эксплуатация газового котла возможна только после получения акта, поскольку без него может быть отказано даже в подключении дома к магистральному газопроводу.

Монтаж ревизионного колодца и вывод заземления наружу

При достижении нормируемого сопротивления, на последнем отрезке устанавливается сжим для подключения проводника заземления или шины.

Данное место защищается ревизионным колодцем. Это может быть как заводская конструкция, так и самодельная из канализационной трубы.

Выбирайте те экземпляры, которые рассчитаны для применения в земле (оранжевого цвета).

Такая сборка – обязательное условие монтажа. Все контакты контура заземления должны быть открытыми и доступны для ревизии или замены.

Нельзя это место просто засыпать землей. Иначе когда у вас отвалится провод заземления, вы узнаете об этом только после серьезной аварии и вынужденной замены сгоревшей техники.

Зато иногда его оставляют прямо на поверхности без всякой защиты. Очень часто так делают в подвалах. Заземление при этом выводят цельной шиной на стену дома.

Но мы рассмотрим вариант с колодцем. На муфту одеваются две крышки. В одной из них по центру просверливается отверстие.

После чего туда монтируется гермоввод или сальник PG.

Такие ставятся на металлических распред шкафах. Рядышком или сбоку, сверлится еще одно отверстие для вывода проводника в гофре.

Центральный сальник необходим для плотного насаживания заглушки на цилиндрический штырь заземлителя.

Если не нашли подобных сальников, просто заделайте все отверстия после монтажа силиконовым герметиком. Далее подготавливаете медный заземляющий проводник.

Это провод ПуГВ и ПВ-3 сечением не менее 10мм2. Не желательно его подключать так, чтобы зачищенные жилы торчали наружу.

Лучше сделать это через прессовку наконечником, с последующей термоусадкой.

Поверх всех контактов на сжиме наматываете гидроизоляционную ленту.

Простая изолента здесь не годится!

После всех процедур защитная муфта закрывается сверху крышкой.

Не используйте в качестве такой защиты ревизионного колодца пластиковую бутылку.

Она никогда не создаст герметичности. Более того, наоборот будет задерживать воду в этом месте, постепенно разрушая контакты.

Как сделать подключение провода заземления и саму главную заземляющую шину в щитовой дома, читайте в отдельной статье.

https://youtube.com/watch?v=dcqkNzQbv58%3F
