Течь при выключенном бойлере
Смоделируем следующую ситуацию: водонагреватель отсоединён от сети, подача воды из водопровода включена (открыт кран на напорной магистрали). Из дренажного отверстия бойлера течёт вода. Причиной данного явления может быть как неисправность предохранительного клапана, так и повышенное давление в магистрали.
Чтобы найти причину протечки предохранительного клапана необходимо знать давление воды в водопроводе
Для определения виновника протечки надо измерить напор холодной воды в водопроводе. Дело в том, что если магистральное давление будет превышать принятое СНиП, то клапан откроется, и будет выполнять свои функции по сбросу излишков воды в канализацию. Большинство предохранительных клапанов водонагревателей, которыми производители комплектуют свои изделия, настроены на давление от 6 до 8 атмосфер.
Максимальное давление, которое допускается СНиП в магистральных водопроводах, не должно быть больше 6 атмосфер. На деле же нередко бывает, что фактические показатели превышают нормативные на 1 — 2 атмосферы. Естественно, что предохранительный механизм при этом сработает.
Второй причиной протечек может быть сам клапан. Износ его тарелки или седла, ослабление пружины – вот те факторы, которые могут привести к негерметичности. Часто таким неисправностям подвержены дешёвые китайские изделия.
Нельзя сбрасывать с чаши весов и вероятность попадания под тарелку запорного механизма частичек накипи или мусора, что может случиться при аварийном сбросе давления или после слива воды из бойлера во время проведения профилактических или ремонтных работ.
Что делать, если у воды в бойлере появился неприятный запах
Если пользоваться водонагревателем для воды непостоянно, то жидкость в бойлере может застояться и появится неприятный запах. Застоявшаяся вода является благоприятной средой для активного размножения бактерий, их жизнедеятельность – источник тухлого запаха.
Для того, чтобы избавиться от неприятного запаха, нужно предпринять следующие меры:
- полностью слить застоявшуюся жидкость из бойлера;
- наполнить бак чистой водой;
- выставить максимальное значение нагрева;
- оставить бойлер включенным на пару часов;
- слить нагревшуюся воду и заново наполнить бак.
После этой процедуры неприятный запах исчезнет.
Помимо бактерий источником неприятных запахов могут стать материалы, из которых изготовлен аппарат. Если пользоваться водонагревателем для воды, произведенном из некачественного пластика, то в процессе нагрева пластик начнет выделять вредные вещества, такие как формальдегид или фенол. В результате нагретая жидкость будет отдавать запахом медикаментов. К сожалению, для решения данной проблемы необходимо заменить прибор. Фильтры не смогут очистить воду от формальдегидных соединений.
Газовые колонки
Это проточные газовые водонагреватели прямого нагрева. По конструкции они схожи с электрическими устройствами, только в качестве источника питания выступает газовая горелка, которая отвечает за нагрев воды, проходящей через змеевик. Работа осуществляется за счет мощной энергии, выделяемой при сжигании газа. Подключение горелки происходит после открытия крана, через электророзжиг или запальник, который горит постоянным небольшим пламенем.
Такая конструкция достаточно компактна, ее можно установить под раковиной или за ванной. Но главное преимущество газового проточного оборудования перед электронным – большая мощность. Она варьируется от 17 до 30 кВт. При этом стоимость эксплуатации меньше, из-за дешевизны сырья.
Современному потребителю доступны разные виды водонагревателей. Все они отличаются по типу источника энергии, способом нагрева воды, объемом, формой, управлением и другими конструктивными особенностями. Выбор определенной модели зависит от места установки и задач, с которыми данное оборудование должно будет справляться.
Разница между проточным и накопительным водонагревателем
- Во-первых, размеры приборов. Проточный водонагреватель мало весит и, в отличие от накопительного, практически не занимает места. Бойлеры бывают разного объема – от скромных 10-литровых до внушительных 200 литровых.
- Во-вторых, потребляемая мощность. Тут бесспорное преимущество на стороне бойлера. Средняя мощность бытового проточного водонагревателя – около 8 кВт, у бойлера –2-3,5 кВт. В жилье со старой проводкой и небольшой выделенной мощностью проточный водонагреватель поставить не удастся.
- Еще одна значимая для выбора деталь. Проточники требовательны к силе напора воды в системе, что ограничивает возможность их использования на верхних этажах многоэтажек, например. Бойлерам сила напора безразлична.
- Ну и наконец, различия установки.Большинство моделей бытовых проточных водонагревателей можно установить самостоятельно (разумеется, это не относится к газовым проточным водонагревателям и водонагревателям, устанавливаемым в стояк). Установка бойлера, как правило, потребуют участия специалистов.
Проточный
Узлы
У младших моделей проточников, не предназначенных для установки в разрыв водопровода, всего три основных узла:
| Изображение | Узел и описание его функций |
| Бачок с ТЭНами. В пластиковой или медной емкости установлены 2 или (реже) 3 трубчатых электрических нагревателя. | |
| Ступенчатый регулятор мощности, раздельно включающий питание каждого ТЭНа. | |
| Датчик давления. Избыточное давление создается за счет разницы в проходимости крана на входе и излива или душевой лейки на выходе проточного водонагревателя. При давлении ниже 0,3 кгс/см2 подача питания на ТЭНы прекращается. |
In-Line водонагреватели работают при давлении водопровода, поэтому датчик давления в качестве предохранительного узла бесполезен. Его функцию выполняют два других узла:
- Датчик протока воды, включающий нагрев лишь при ее расходе;
- Термодатчик, исключающий перегрев ТЭНов.
Потребительские характеристики
Экономичность: максимальна. Нагрев включается лишь в процессе расхода воды. В остальное время ТЭНы простаивают, а потребление электроэнергии равно нулю.
Требования к проводке:
Модели мощностью 3,5 кВт можно подключать к евророзетке с подведенным заземлением при сечении медной проводки не менее 1,5 мм2;
Мощность в 3,5 киловатта позволяет подключить нагреватель к обычной евророзетке с заземлением.
- Более мощные водонагреватели (5-7 кВт) подключаются непосредственно к электрическому щитку собственным кабелем. Линия должна быть защищена отдельным автоматом;
- Приборы с мощностью свыше 8 кВт требуют трехфазного питания.
Точность регулировки температуры воды: у всех моделей со ступенчатым регулятором мощности — крайне низкая.
Отключение и включение ТЭНов обеспечивает грубую регулировку, а более точная осуществляется изменением напора воды. Поскольку мощность прибора неизменна, температура воды на выходе линейно зависит от температуры на входе: если летом прибор мощностью 3,5 кВт справляется с нагревом воды, то зимой, когда магистраль водоснабжения остынет с 20-25 до 3-5 градусов, вам придется принимать прохладный душ.
Зимой температура воды на выходе недорогого проточника снизится на 15-20 градусов по сравнению с летом.
Моделями с цифровым терморегулятором заданная владельцем температура поддерживается с точностью до градуса. Для этого, разумеется, нужен не только точный терморегулятор, но и запас мощности.
Цена: от 2000 рублей за водонагреватель мощностью 3,5 кВт с ее ступенчатым регулятором. Модель с плавной регулировкой мощности и индикацией температуры обойдется в 16-20 тысяч рублей.
На фото — проточный водонагреватель Electrolux NPX 18-24 Sensomatic Pro. Он обеспечивает точность нагрева воды в 1 градус в диапазоне 30-60 °С. Мощность прибора — 24 кВт, розничная стоимость — 16 499 рублей.
Стандартная схема подключения
Человеку, имеющему общее представление о разводке сети водоснабжения в масштабах квартиры и о принципиальной схеме работы накопительного электрического водонагревателя, будет несложно разобраться и с порядком его подключения к трубам холодного и горячего водоснабжения.
Схема подключения бойлера в квартире
Итак, на бойлер необходимо подать холодную воду
Делается это врезкой (монтажом) тройника в наиболее удобном в конкретных условиях месте.
На подающем трубопроводе обязательно устанавливается группа безопасности – один или несколько специальных клапанов. О их важности и правилах установки будет рассказано ниже в отдельном разделе статьи. Выводной трубопровод подогретой воды врезается в сеть локального квартирного горячего водоснабжения – непосредственно к проходящей трубе – через устанавливаемый тройник, либо, что предпочтительней, к коллектору
Если квартира подключена к централизованной сети горячей воды, обязательно ставится кран, который будет отсекать, по мере необходимости, внутреннюю сеть от общего стояка.
Выводной трубопровод подогретой воды врезается в сеть локального квартирного горячего водоснабжения – непосредственно к проходящей трубе – через устанавливаемый тройник, либо, что предпочтительней, к коллектору. Если квартира подключена к централизованной сети горячей воды, обязательно ставится кран, который будет отсекать, по мере необходимости, внутреннюю сеть от общего стояка.
- Эта общепринятая схема может быть дополнена некоторыми элементами. Так, многие мастера перед входами в бойлер по обоим, горячему и холодному патрубку, предпочитают ставить тройники с кранами, позволяющими легко осуществлять опорожнение бака электронагревателя для проведения профилактических или ремонтных работ. Это несколько «утяжеляет» процесс монтажа, но дает в будущем определенные удобства.
Если в сети холодного водоснабжения нередко случаются скачки давления, или напор воды выходит за рамки допустимых для конкретного бойлера значений, потребуется установка водяного редуктора. Он и выровняет давление, и предохранит электронагреватель от гидравлических ударов.
Еще одним дополнением может стать термостатический смесительный клапан. Он обеспечит в системе горячего водоснабжения ровную, установленную заранее, температуру, исключит возможность вероятных ожогов и т.п. Однако для его установки потребуется врезка еще одного тройника в трубопроводе холодной воды – в самом клапане-термостате происходит смешение горячего и холодного потоков до требуемой температуры.

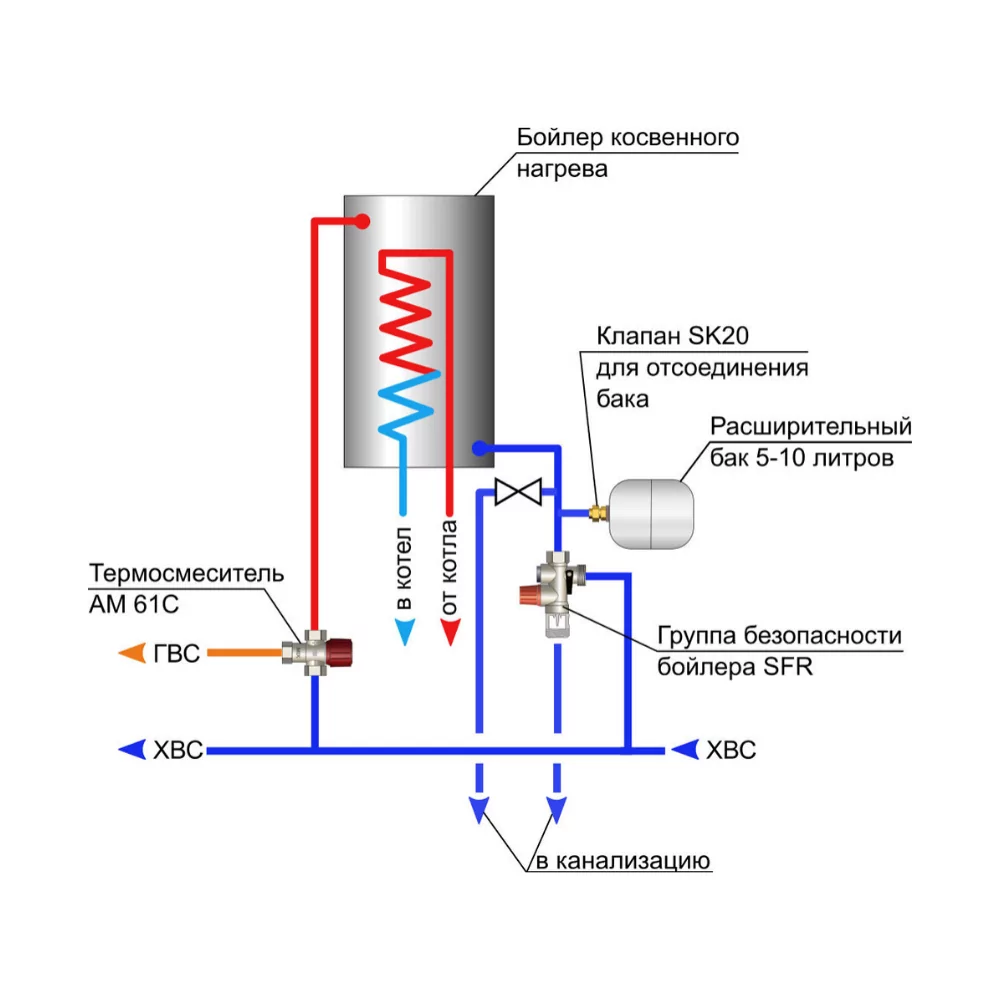

Схема с применением термостатического клапана
Требования к оборудованию
Устанавливая оборудование в бойлерной-котельной, следует помнить о следующих правилах:
- В помещении не должно быть больше двух отопительных котлов.
- Минимальное расстояние между крупными приборами (бойлерами и котлами) – 70 см.
- Ни отопительный котел, ни бойлер ни одной своей стороной не должны вплотную примыкать к поверхности стен – между приборами и стенами обязательно должно быть свободное пространство.
- Если котельная располагается на первом этаже дома, общая мощность оборудования системы не должна быть выше 150-200 кВт, а если в пристройке, в полуподвале или в подвале – 350 кВт. В случае с бойлерными в отдельных зданиях таких жестких норм не предусмотрено.
- Электрическая проводка должна быть закрытой. Оптимальный вариант – спрятать ее в специальные трубы из стали.
- Светильники должны закрываться металлическими сетчатыми корпусами.
Как видите, обустройство бойлерной, или же котельной, в частном доме требует соблюдения множества норм – начиная от габаритов технической комнаты и заканчивая ее оснащением. Нарушение этих требований чревато крупными неприятностями, так что учитывайте все нюансы, если хотите получить по-настоящему эффективную и безопасную систему отопления и водоснабжения своего жилища.
Инструкция: как перевести водонагреватель в режиме бойлера
Первую установку системы водонагревателя, как правило, осуществляют специалисты. Но, в процессе эксплуатации пользователям приходится и самим запускать аппарат заново. В таком случае хозяину аппарата потребует перевести водонагреватель в режиме бойлера. Чтобы правильно выполнить все условия и сохранить работоспособность прибора, следует придерживаться следующей инструкции:
- Прекратить подачу воды из горячего стояка с помощью запора.
- Наполнить бойлер водой. Для этого необходимо открыть сначала, открыть выход горячей воды и смеситель, затем направить поток холодной воды в бак. Процесс необходимо выполнять в такой последовательности, чтобы вытеснить лишний воздух, скопившийся в приборе.
- Как только поток воды стал равномерным, ее нужно перекрыть.
- Подключить агрегат к сети.
- Выставить настройки.
- Подождать необходимое время нагрева.
- Начать пользоваться.
Что лучше выбрать водонагреватель или бойлер, систему прямого или косвенного нагрева, каждый пользователь должен решить для себя самостоятельно. Каждый вид прибора подходит для определённых условий эксплуатации. Помещение, количество пользователей, качество коммуникаций и даже способ эксплуатации будут существенны при покупке той или иной категории товара. В зависимости от стоимости можно выбрать более простой вариант или оснащенный техническими новинками, удобными дополнениями.
- Содержимое:
- Конструктивные особенности
- Устройство БКН
- Конструкция ВНЭ
- Водонагреватели проточного типа
- Что лучше и удобнее в эксплуатации
- Что экономнее — электрический водонагреватель или бойлер
Технические и конструктивные отличия бойлера косвенного нагрева и электрического водонагревателя заключаются в принципе их работы. Сравнение внутреннего устройства и основного предназначения поможет в выборе оборудования.
Нюансы подключения проточного водонагревателя
Подключить проточный водонагреватель к системе снабжения дома/квартиры водой еще проще, чем накопительный. Достаточно следовать общим принципам работы с техникой такого рода (и приведенным выше рекомендациям), а также предложенным производителем схемам подключения.
Все основные элементы схемы повторяются, здесь также необходим сливной клапан, переходники от патрубков нагревателя к трубам водопровода, подключение к электросети.
Специалисты рекомендуют:
- монтировать устройство в непосредственной близости к точке водозабора – раковине, душу, кухонной мойке. При этом необходимо учитывать зоны влажности и применять влагозащищенные розетки, а также внимательно относится к гидроизоляции электрических элементов;
- если трубы подключения холодной воды выполнены из металла, присоединять их к входному патрубку нагревателя необходимо через диэлектрическую втулку (входит в комплект поставки);
- поскольку мощность прибора может составлять от 1 до 27 кВт, устройства с потреблением свыше 8 кВт необходимо подключать к сети 280 В кабелем из четырех или пяти жил;
- перед первым включением следует «продуть» систему, чтобы обеспечить заполнение основной емкости нагревателя и отсутствие воздушных пробок в трубах/шлангах.
Важно понимать: проточный водонагреватель обеспечивает наличие горячей воды постоянно (при наличии электроснабжения), но не дает большого потока жидкости!
Рекомендуем посмотреть видео о подключении проточного нагревателя обычного типа и так называемого «крана мгновенного нагрева воды».
Как правильно заменить ТЭН в бойлере
Необходимость в замене ТЭНа возникает при его неисправности. Когда он перестает нагревать воду, срабатывает электрозащитное устройство. В среднем срок службы составляет 4 года. Затем он выходит из строя из-за повышенной жесткости воды. Это событие можно отсрочить, если ежегодно выполнять обслуживание бойлера: очищать ТЭН и магниевый анод от накипи. Эта операция позволит увеличить продолжительность эксплуатации и улучшить качество воды, скорость ее нагрева. Перед приобретением нового элемента стоит проверить состояние старого ТЭНа с помощью контрольной лампы или мультиметра. В первом случае собирают простейшую электрическую цепь, включающую лампу и нагреватель. Если свет горит – проблема не в нем. Во втором случае измеряют сопротивление специальным прибором. Нулевое значение свидетельствует о неисправности нагревателя.
Конструкции разных моделей бойлеров имеют незначительные отличия, но сам принцип замены ТЭНа в водонагревателе является единым для всех типов устройств.
Для начала отключают подачу воду, а остатки жидкости сливают из бойлера. Водонагреватель обязательно обесточивают путем выдергивания вилки из розетки. В нижней части бойлера есть крышка, которая крепится шурупами. Их нужно открутить отверткой, и крышка снимется. В целях безопасности, прежде чем приступать к замене ТЭНа в бойлере, нужно проверить наличие напряжения на клеммах, например с помощью индикаторной отвертки. Затем отсоединяют провода и откручивают гайки, удерживающие нагреватель на посадочном месте. Производят замену ТЭНа на водонагревателе, предварительно проверив, чтобы контакты были сухими. Если в бойлере установлен анод, заменяют также и его. Проверяют на герметичность уплотнитель и прикручивают крышку на место. После этих манипуляций необходимо наполнить бойлер холодной водой и стравить из него воздух, открыв кран горячей воды. Только теперь можно включать его в сеть.
Как выбрать двухконтурный бойлер косвенного нагрева
Главным критерием при покупке оборудования должен стать рабочий объем накопителя. Нужно учитывать, что на каждого человека, который потенциально будет проживать некоторое время в доме, необходимо выделить минимум 20 л воды в день. Таким образом, агрегат для семьи из 4 человек должен вмещать не менее 80 л.

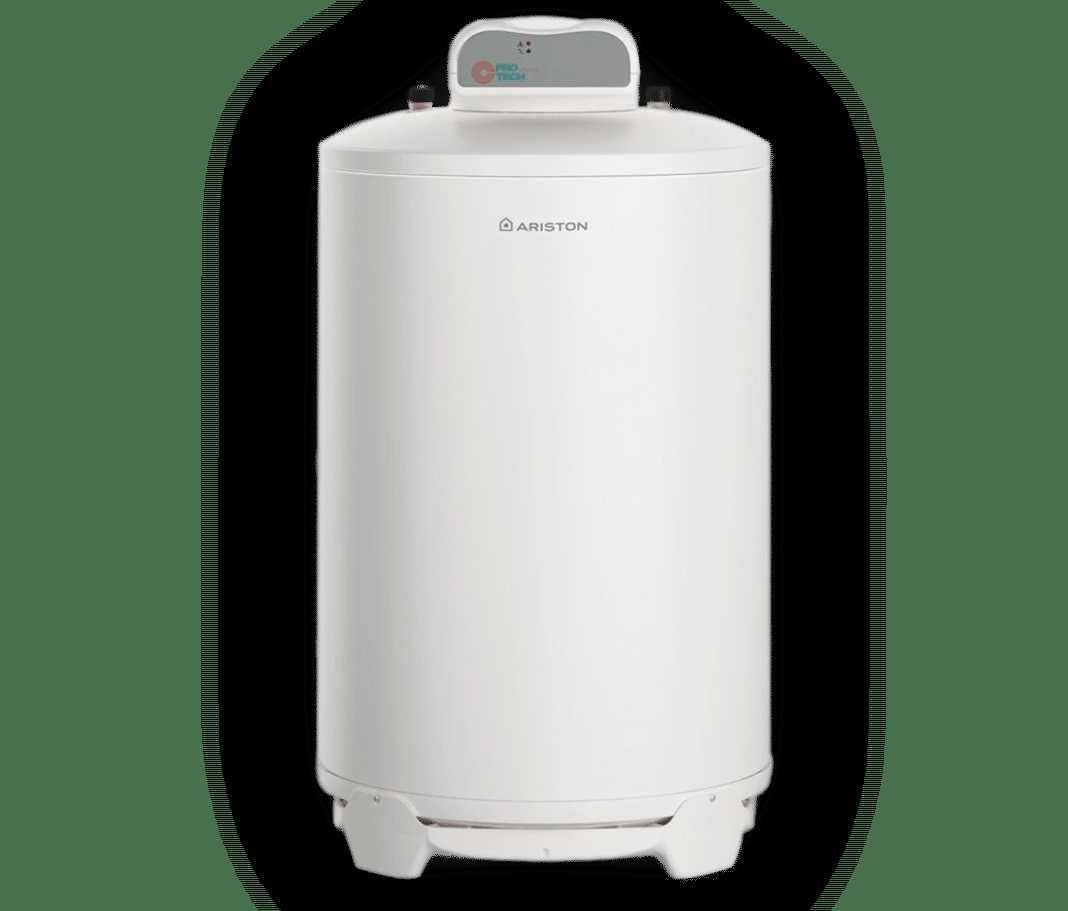

На фото бойлер Ariston BCH 120L PROTECH+MG, который рассчитан на семью из 6 человек
При проектировании системы необходимо учитывать запланированное количество вторичных контуров. В частности, если бойлер будет работать в связке с котлом отопления, здесь понадобится лишь 1 внутренний змеевик. Если водонагреватель будет подпитываться и от солнечных батарей, и от котла, тем самым создавая всесезонную экономию, оборудование должно включать не менее 2-х змеевиков.
Габариты агрегата – еще один важный параметр выбора
Нужно принимать во внимание, что при установке нагревательный прибор нужно будет разместить выше радиаторов и уровня разводки. Поэтому перед тем, как приступить к изучению ассортимента профильных магазинов, необходимо измерить высоту помещения, в котором будет в дальнейшем размещен бойлер
Расположение бойлерной
Для начала разберемся с определениями. Под бойлерной подразумевается техническая комната с целым комплексом специального оборудования, которое предназначено для организации горячего водоснабжения в доме. Параллельно этот же комплекс отвечает и за отопление. Вот почему помещение, с учетом его многофункциональности, целесообразнее именовать котельной, хотя в быту распространены оба названия. Есть три вариации расположения бойлерной.
- Первый – внутри дома: в полуподвале или подвале, или же в отдаленной комнате первого этажа.
- Второй – в специальной пристройке: бойлерную пристраивают вплотную к дому, преимущественно, со стороны санузла.
Третий – в отдельностоящем здании: отопительную систему обустраивают в отдельном строении, которое соединяется с основным домом с помощью коммуникаций.
Основные характеристики
Основными техническими характеристиками бойлера являются:
- Материал изготовления корпуса (эмаль, нержавеющая сталь, пластик).
- Тип размещения (настенный, напольный, вертикальный, горизонтальный).
- Номинальное напряжение электрической сети (220 или 380 В).
- Давление воды (особенно актуально для проточных водонагревателей). При небольшом напоре в водопроводе может испортиться нагревательный элемент.
Модель водонагревателя с горизонтальным расположением
- Объем бака.
- Вес.
- Габаритные размеры (глубина, ширина, высота).
- Максимальная мощность.
- Наличие регулятора температуры воды, магниевого анода.
- Толщина и материал слоя теплоизоляции (самый высокоэффективный – пенополиуретан).
- Тепловые потери (напрямую зависят от слоя теплоизоляции, чем он толще, тем меньше потери и экономичнее водонагреватель).
- Тип управления (гидравлическое, электронное, наличие ЖК-дисплея).
Бойлер косвенного нагрева – что это
Для нагрева воды бойлеры косвенного нагрева используют тепло от отопительной системы дома.
Чуть выше мы рассматривали конструкцию электрического водонагревателя. Теперь же мы поговорим о бойлерах косвенного нагрева. Что это такое и чем они отличаются от электрических моделей? Бойлеры косвенного нагрева работают от отопительных систем, забирая у них часть тепла. Внутри них располагаются змеевики, характеризующиеся большой площадью – они обеспечивают быстрый нагрев воды. Также здесь имеются терморегуляторы и термометры.
Бойлеры косвенного нагрева отличаются высокой эффективностью и производительностью, так как площадь нагревательных элементов (змеевиков) достаточно большая, а прогрев ведется по всему объему. Как же получить горячую воду в теплое время года, когда отопительные системы уже не работают? Для этого нужно приобрести или сделать бойлер косвенного нагрева со встроенным ТЭНом – он обеспечит нагрев воды тогда, когда тепла от отопительной системы будет недостаточно.
Некоторые водонагреватели косвенного нагрева не имеют комплектных ТЭНов, но оснащаются фланцами под их установку. Сами ТЭНы приобретаются отдельно.
Бытовые бойлеры косвенного нагрева отличаются высокой экономичностью, так как в зимнее время года они не расходуют электроэнергию, а питаются от отопительных систем. При этом их подключение к отоплению не приводит к ощутимому расходу газа, что является большим плюсом.
Принцип работы электрического проточного водонагревателя
Проточные нагреватели имеют простую конструкцию. Почти для всех моделей применяется единая концепция, при которой жидкость проходит через корпус теплового оборудования, получая тепло от ТЭНов. В момент, когда пользователь открывает кран, запускается специальное реле давления, за ним срабатывает нагреватель. Его задача — быстро подогреть воду до заданной температуры.
В конструкции есть прерыватель, функция которого состоит в принудительном отключении питания. Это происходит при перепадах давления в системе или превышении степени нагрева воды. Дополнительный предохранитель — стабилизатор. Его задача — обеспечить нормализацию давления при достижении критических значений.

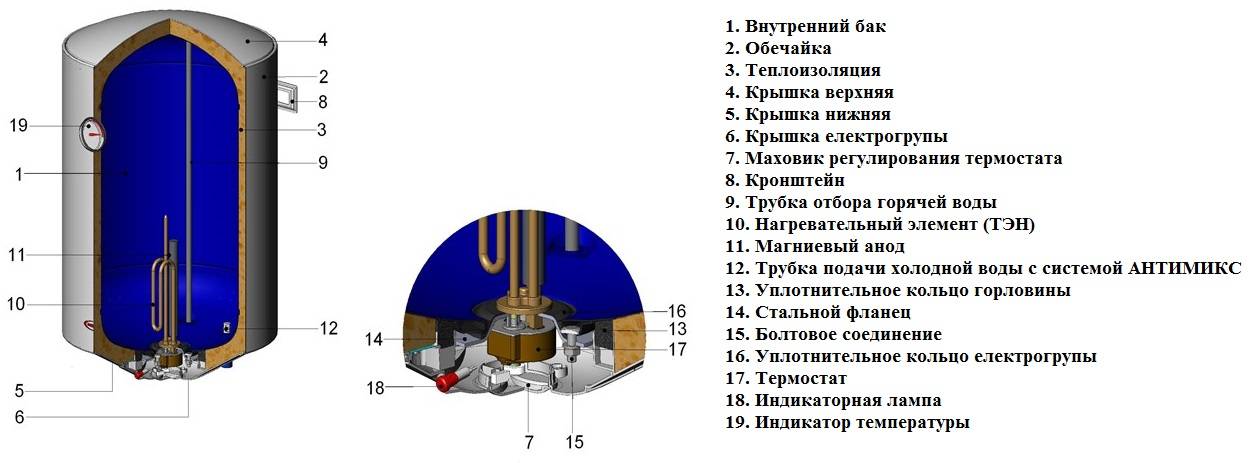

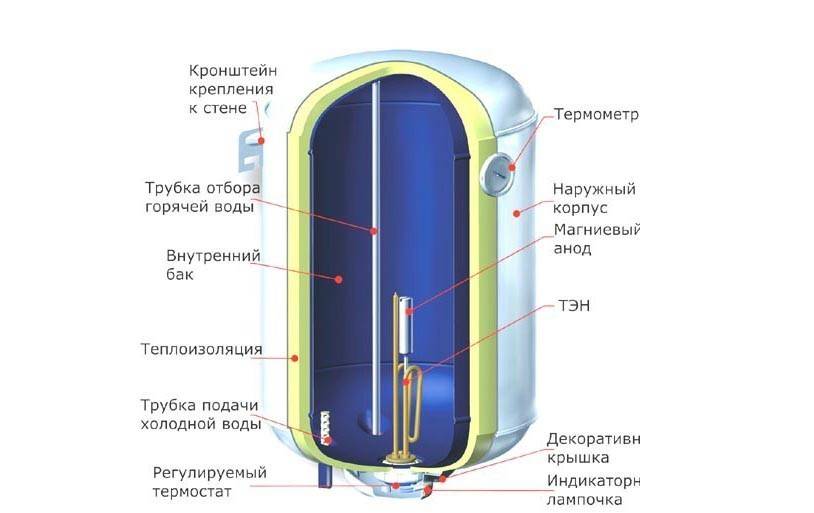

Конструктивные особенности
Главной составляющей электрических водогрейных приборов остается ТЭН. Сплав этой детали обеспечивает отдачу тепла при прохождении через него электрического тока. Спирали изолируются для упреждения коррозии, для чего помещаются в специальный пластиковый блок. При разогреве нагревательного элемента генерируемое тепло забирается проходящей через него холодной водой.
Конструкция активного блока исключает остаточное тепловыделение. Это происходит из-за небольшого объема проходящей жидкости и массы самого устройства. Образования накипи на спиралях не происходит, что значительно продлевает срок службы изделий.
Обратите внимание! Если посмотреть водонагреватель в разрезе после долгих лет использования, можно заметить лишь небольшой налет на поверхности спиралей. В проточных установках закрытой модификации спирали ТЭНов заключаются в медные или латунные модули
Такое строение обеспечивает безопасность в противопожарном отношении
В проточных установках закрытой модификации спирали ТЭНов заключаются в медные или латунные модули. Такое строение обеспечивает безопасность в противопожарном отношении.
Рассматривая, как работает бойлер, следует различать тип управления. Гидравлическое манипулирование происходит вручную, через шесть ступеней мощности. Более точное управление действиями техники электронное. Такая система работает автономно, под заданную пользователем температуру контролируется степень нагрева воды в бойлере. Такой принцип лучше гидравлики, поскольку все процессы контролируются электроникой вне зависимости от напора.
Из-за сложившихся стереотипов название «бойлер» часто ассоциируется с электрическим водогрейным баком. Хотя существуют и другие версии бытовых приборов, обеспечивающих автономное горячее водоснабжение частных домов и квартир. В определенных условиях использование газовых аппаратов и емкостей с паровым или водяным теплообменником гораздо выгоднее и комфортнее. Чтобы выбрать накопительный водонагреватель, стоит сравнить принцип работы бойлеров различных типов, нюансы подключения и особенности эксплуатации.
Мощность/объем
Как выбрать водонагреватели — бойлеры и проточные водонагреватели по объему бака и максимальной мощности?
Проточные
- Мощности проточного нагревателя в 3,5 КВт хватает для не слишком комфортной помывки в теплое время года;
- Мощность в 5 КВт уже достаточна для комфортного мытья в любой сезон;
- 7 КВт позволяют использовать обычную душевую лейку вместо изделия с уменьшенным размером сопел.
Накопительные
- Объем бака в 30 литров позволяет помыться одному человеку при условии максимальной экономии воды;
- 50 литров дают возможность мыться без малейшего дискомфорта;
- 80 литров при минимальной экономии достаточны для того, чтобы душ могли принять два человека с минимальным перерывом;
- 120 литров рассчитаны на семью из трех человек.
