Абиссинская скважина своими руками

Технологии бурения абиссинских скважин, материалы

Чтобы добыть воду, придется пробуриваться через грунты до первого водоносного слоя. Осуществляется операция посредством трубы диаметром в 1 дюйм. Для облегчения бурения на нижнюю часть трубы приваривается утонченный конец иглообразной формы, он быстрее достигнет слоя, из которого насос станет выкачивать воду.

Если нет дюймовой трубы, можно брать диаметр побольше, но чем толще труба, тем тяжелее процесс бурения. После достижения водоносного слоя, производится установка насоса, поднимающего воду на поверхность. Если дебет грунтового водоносного слоя мал, то лучше бурить несколько скважин, чтобы обеспечение водой в доме было непрерывным. Но хотя абиссинская скважина и отличается несметными преимуществами, она не способна функционировать на некоторых участках. Узнать, будет работать колодец или нет, можно достаточно просто: обратиться к соседям и уточнить, какие типы скважин у них.

Не рекомендуется бурить иглу на тяжелых глиняных почвах, твердых грунтах и скальных породах. А вот дебетовая длительность работы колодца, как и срок эксплуатации, прямо зависит от материала трубы, используемой для конструкции. Лучшим считается металл или пластик, причем труба режется на куски до 200 см и наращивается по мере погружения нижнего уровня. Для соединения применяются резьбовые конструкции, муфты или технический лен с краской.

Вариант, как сделать иглу-фильтр из оцинкованной стальной трубы:

  1. высверлить отверстия диаметром 5 см, расположив их в шахматном порядке;
  2. установить сетчатую ткань из нержавейки, зафиксировав ее посредством паяльника или сварки;
  3. приварить копьевидный наконечник, чуть большего диаметра, чем труба.

Припой должен быть только оловянным, не допускается присутствие другого металла, который может выделять в воду вредные испарения.

Для изготовления фильтра подойдет армированная труба ПВХ:

  1. установить сетчатую ткань внутри трубы и закрепить ее;
  2. фильтр закрепить, прорезая щели.

Можно купить полный комплект оборудования, но и в самостоятельном изготовлении нет особых сложностей.

Самостоятельные геологические изыскания

Несмотря на видимую простоту бурения абиссинской скважины, перед началом забивки необходимо тщательно подготовиться. Речь идет не только о приобретении всей необходимой комплектации штанг и стартовых звеньев с фильтром. Копер можно взять в аренду или изготовить самостоятельно.

Что касается геологических исследований, то действовать рекомендуется следующим образом:

Некоторые данные об уровне грунтовки можно взять у соседей. Как правило, практически на каждом загородном участке имеется колодец или скважина. В качестве измерительного инструмента глубины обычно используют самодельную хлопушку. Кроме того, соседская скважина или колодец могут иметь технический паспорт с указанием всех нужных параметров. Там же можно узнать о специфике грунтовой породы.
На равнинах пласты пород имеют практически горизонтальную ориентацию, с небольшими изгибами. Это дает возможность уровню грунтовой воды сохранять примерно одинаковую отметку

Обычно различия глубины возможны только там, где рельеф местности с перепадами.
Важно помнить, что абиссинская скважина берет воду из верховодки. Иногда удается достать до следующего водоносного слоя пласта, расположенного под глиной или суглинком

Скальные водоупоры в этом случае исключены. Это обеспечивает нестабильность уровня воды в шахте, на этот показатель будут влиять такие факторы, как атмосферные осадки или весеннее снеготаяние. В засушливые периоды высота зеркала будет существенно снижаться. Информацию о перепадах уровня также можно выяснить у владельца уже существующего колодца или скважины.

Вопрос о геологических исследованиях является достаточно серьезным. Есть местности, где добыча воды осуществляется из крупных песков с большим числом крупных валунов. Дробление или извлечение подобных препятствий не всегда возможно, поэтому буровикам приходится сдвигать место выработки в сторону. Забивать колонну в таких условиях нет смысла, т.к. она скорее всего будет повреждена. Если опыт соседнего участка показал, что данная местность изобилует трещиноватыми доломитами, песчаниками и известняками, то от использования скважины-иглы лучше отказаться.

Если принимается решение во время сооружения абиссинского колодца использовать приямок, важно собрать информацию о структуре почвы и состоянии ее слоев. Это относится только к породам, расположенным на глубине шурфа

Присутствие в шахте сложных супесей, суглинков и чередующихся слоев требует дополнительного укрепления приямка. Шурфы в песках обычно усиливают дощатыми щитами или бетонной заливкой. Песчаная шахта демонстрирует неустойчивость, с постоянной угрозой обрушения и засыпания точки водозабора. Как правило, под завалом остается дорогостоящее насосное оборудование.

Точная информация о состоянии верхних слоев необходима также в тех случаях, когда начальная выработка будет преодолеваться шнеком. Подобная технология на порядок увеличивает скорость проведения работ, однако и риски создает довольно большие. Чтобы песчаные стенки не обваливались, используют обсадную трубу.

Место и условия для бурения

Чтобы не потратить силы, и деньги вхолостую нужно правильно выбрать место. При поиске места учитывайте опыт соседей живущих не далее 1 км.

Перед забиванием абиссинского колодца оцените следующие условия:

Допустимая глубина водоноса не ниже 10 метров. Расспросите соседей об уровне воды в колодцах, а лучше определите глубину слоя по соседским источникам верёвкой с грузом. Если глубина не источника 12 метров максимум, а не ниже 7 метров — абиссинка возможна. Если показатели глубже, то игла не получиться — минимум песчаная скважина.
Качество воды. Игольчатая скважина – мелкий источник, жидкость подвержена бактериальному загрязнению. Сделайте тесты в лаборатории до начала бурения. Точный анализ будет весной, тогда влага из природных источников имеет худшие показатели

Обратите внимание на септики и выгребные ямы соседей. Источник ближе 10 метров к стоку канализации — опасное для здоровья сооружение.
Состав почвы

Абиссинская игла только для мягкой почвы. Песок и глина — то что нужно. В каменистый грунт иглу не забить — испортите наконечник, и погнёте фильтр.
Дебит гидросооружения. Стандартный источник выдаёт 1–2 куба жидкости. Узнайте дебет абиссинской скважины соседей. Нет ли перебоев в засуху. Если дебит меньше 1 куба — ставьте накопительную емкость и запасайте воду.

Как избрать насос?

Для подъема воды более чем на 7 м либо для запитки домашнего водопровода пригодится насосная станция. Не пугайтесь – это не строение с гудящими агрегатами и дежурным за пультом.

Бытовую насосную станцию уносят из магазина в руках. В ее состав входят погружной насос, электрокабель к нему и пускорегуляторное устройство. Шланг подходящей длины придется приобрести раздельно.

Все бытовые насосные станции обеспечивают напор более 45 м и расход от 20 л/мин, но стоимость колеблется от 4000 до 15 000 руб. В чем дело?

В возможности насоса пропускать через себя без утраты работоспособности твердые частички определенного размера. Конструктивно один и тот же «Водолей» на твердь в 5 мм стоит кое-где 5000 руб, а на 25 мм – 13 000.

Размер частиц взвеси в абиссинской скважине считается равным удвоенному поперечнику отверстий ее фильтра. Т.е., если насверлены отверстия в 5 мм, то насос необходимо брать на 10 мм тверди, а «крутой» будет ничем не лучше.

Что такое абиссинский колодец?

Дачный абиссинский колодец – это игольчатая скважина, дающая воду из первого водоносного слоя. По — другому называют ассирийская скважина.

В 1867—1868 годах в Африканской Эфиопии, именуемой в конце девятнадцатого века Абиссинией, велась колониальная война между местными и британцами. Эфиопия — жаркая страна и боевые действия велись в пустыне. Проблема снабжения войск водой стала задачей номер один.

Тогда разработали новый способ водоснабжения армии колонистов. Бриты опробовали буровой снаряд инженера Нортона. Изобретение продвинуло войска захватчиков вглубь пустыни и загнало туземцев в безводную часть пустоши. Что привело к сдаче противника и победе бритов.

Слух про изобретение разошёлся, и люди говоря про абиссинский колодец что это старый нортоновский снаряд больше не вспоминали.
В царской России игольчатые скважины пробно изготовили за 20 лет до революции. Эксперимент удался, и царские инженеры сошлись во мнении что копка привычного русскому мужику колодца целесообразна в случае, если каменистый грунт не даёт делать абиссинку.

Как сделать установку для бурения абиссинского колодца своими руками

Самодельная установка для бурения абиссинского колодца вручнуюВыше упоминалось, что скважину можно забивать или бурить, какой из методов лучше, трудно сказать, все зависит от грунта, места и возможностей. Если специализированного оборудования для бурения скважины нет, а нанимать бригаду не хочется, то можно самостоятельно построить бурильную вышку – забивной станок.

Рассмотрим, как делается самодельная установка для бурения скважины игла

В результате получится бурильная установка как на фото

Два уголка длиной 2,5-2,7 м. свариваются углом с длиной основания 110-130 см. Делаем 2 таких детали. В верхней точке нужно предусмотреть место для крепления блока для подвешивания бабки. В качестве основания (платформы) можно использовать брус или шпалы. Конструкция устанавливается и фиксируется, чтобы во время работы установка не двигалась.

На блок подвешиваем бабку весом 30-40 кг. Внутренний канал бабки должен быть достаточной длины, желательно 60 см. Если будет короче, бабка может слетать со ствола, плюс, снижается сила удара (малая амплитуда). Наличие ручек на бабке позволит в определенные моменты помогать руками при забивании (в особо твердых слоях почвы один человек поднимает бабку натягивая веревку, а второй держа за ручки как бы ускоряет её ход вниз).

Бабка (болванка, забивная баба) для абиссинского колодца — бурение ручной установкойМагистраль для забивания скважины делаем из секций (труб) длиной полтора метра (таких секций должно быть 6-8, зависит от глубины водоносного слоя, предположительное расположение которого определяем заранее – узнаем у соседей, проверяем медной рамкой), плюс одну на запас.

Секции можно делать из нержавеющей трубы (дорого) или из черной стальной бесшовной трубы (доступно). Не стоит использовать оцинкованную трубу, она мягче.

Соединение секций выполняется посредством муфт (только сталь, чугун хрупкий). Тут главное правильно сделать резьбу муфты, которая должна на полвитка-виток оставаться снаружи. В процессе забивания, удар должен приходиться в торец трубы, а ни в коем случае не по резьбе, иначе не получится накрутить следующую секцию.

Игла для абиссинского колодца — забивка ручной установкойКонус (наконечник, игла) должна быть изготовлена из прочной стали. Существует несколько способов устройства клина: круглая форма вытачивается на токарном станке, но многие советуют делать граненный. Также делают из уголка в виде четырехгранника. Главное, чтобы копьеобразный наконечник был больше в диаметре чем сама труба.

Технология забивки скважины самодельной буровой установкой

Технология забивки скважины самодельной буровой установкойВ первоначально пробуренное отверстие (сделанное ручным буром) вставляем фильтрующую трубу. Забивая первую секцию следим, чтобы она была строго вертикально относительно уровня земли. Вынутый грунт тщательно утрамбовываем.

На отцентрованный ствол (трубу) одеваем бабку, принцип забивания прост – натягиваем веревку, конец которой привязан к бабке, резко отпускаем, ударная сила забивает ствол бабкой в землю.

На забитую секцию, накручиваем муфту и следующую секцию. Так как слои грунта могут отличаться по своему составу (глина, песок), то естественно, скорость заглубления также будет варьироваться, поэтому не пугаемся, если в одном месте идет быстро, в другом туго.

Перед установкой последней секции, где по идее должна быть вода, засаженную трубу заполняем водой. В процессе, т.е. для смягчения хода можно заливать из ведра с лейкой, а для проверки – обязательно под давлением. Для этого нужно подключить электрический самовсасывающий насос.

Следует понимать, что промывка сетки (фильтра иглы) под давлением – важный этап. Труба в процессе бурения проходит разные слои, и сетка фильтра забивается породой, грунтом и глиной, поэтому достигнув водоносного слоя, вода может просто не проникать в трубу. Если подавать воду под давлением, и она не возвращается обратно фонтаном, значит цель достигнута – вы в песке. Заливаем в трубу воду из лейки – уходит, значит всё правильно сделано.

Остается сделать стяжку вокруг трубы, подключить насос и качать воду.

Заключение

Из статьи видно, что технология устройства абиссинского колодца не представляет собой особых сложностей. Все материалы, инструмент и оборудование, необходимые для его полноценного функционирования вполне доступны и не дороги. Таким образом, потратив всего один день на бурение, вы получаете полную независимость от центрального водоснабжения на длительный срок.

Как сделать абиссинскую скважину

Бурение абиссинской скважины может проводить только в конце весны или летом. Осенью и зимой такие работы не проводят. Так как в этот период выпадают осадки, которые могут размягчить и увлажнить почву. Существует высокая вероятность загрязнения, что ухудшит качество воды.

Бурение абиссинских скважин делают на глубину:

  1. 5-7 м для бытовых нужд.
  2. 8-10 м на хозяйственные цели, включая полив огорода.

Установка для гидробурения

Используйте дизельную установку для бурения абиссинской скважины через глинистые и скальные образования. Эти буровые установки делают с приводом для управления и давления на буровое долото.

Мощный насос применяют для перекачки бурового раствора в ствол, чтобы ускорить бурение.
Поскольку мини буровые установки стоят более 150 000 рублей, вы можете арендовать их по объявлениям на Авито.

Либо сделать самостоятельно. Как сделать буровую установку по чертежам мы писали в статье.

После бурения вы можете компенсировать затраты сдавая машину в аренду своим соседям. Или начать бизнес по гидробурению абиссинской скважины.

Скважина игла своими руками без оборудования

Абиссинская скважина забивается в землю. Остриё — труба, имеющая в нижней части перфорацию с заостренным наконечником. Эту конструкцию забивают до достижения водоносного горизонта. Для поднятия жидкости подключают ручную помпу.

Конечно, такое сооружение сделать не сложно, но срок службы системы не долог, так как она быстро засоряется мелким песком, который есть в добываемой воде. Для фильтрации трубу обматывают мелкой сеткой или проволокой. Это защищает от песка.

Устройство забивается кувалдой, поэтому и называют её забивная скважина. Чаще применяют «бабку». По принципу действия это та же кувалда, но имеет направляющую, со стабильным приложением ударной силы.

Забивной метод прост и позволяет быстро сделать источник. Однако, применяя ударную силу, существует вероятность порчи резьбовых соединений и повреждения фильтра. А это причина загрязнения воды и уменьшения срока эксплуатации абиссинского колодца.

Оборудование для бурения абиссинской скважины:

  1. Трубы с резьбой диаметром 1 — 2. Рекомендуем покупать из нержавеющей стали или оцинкованные. Покупайте из расчёта не более 8 метров, включая фильтр.
  2. Копьевидный фильтр — наконечник.
  3. Соединительные муфты.

Для водозабора понадобятся:

  1. Забурник (ручной бур). Подойдёт садовый ручной бур с удлинителем. Если покупка не планируется и нет возможности взять в аренду, то забурник делайте из арматурной стали.
  2. Забивная бабка заменяется кувалдой.

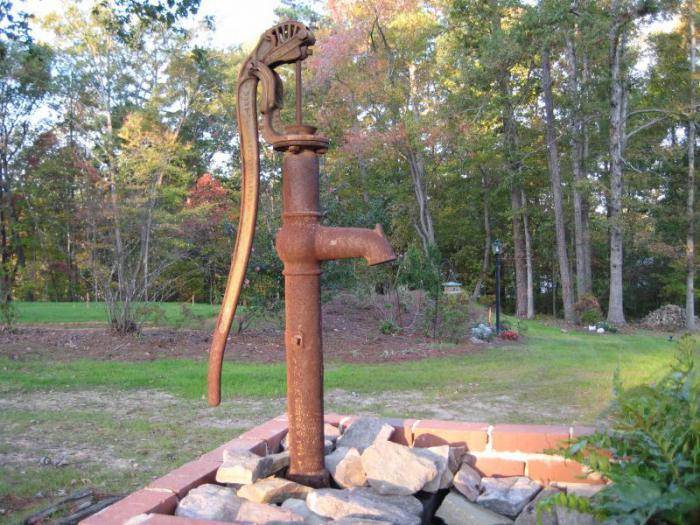

  3. Ручной насос с обратным клапаном.

Технология как пробурить абиссинскую скважину своими руками:

  1. Забурником делают отверстие до первого водоноса. В поднимаемом грунте должен появится мокрый песок.
  2. По обнаружении водоноса собираем колонну, плотно прикручивая через муфты к первому звену с копьевидным фильтром — наконечником трубы на нужную длину. Соединения уплотняем льняной паклей.
  3. Готовую колонну аккуратно, не допуская перекосов, забиваем бабкой или кувалдой в приготовленное забурником отверстие.
  4. Когда колонна встанет на нужную глубину — прикручиваем к верхнему выходу ручной насос.
  5. В ствол вливаем воду и прокачиваем. Жидкость должна поступать свободно, ручной насос работать легко — верный признак что абиссинская скважина забита на нужную глубину.

Абиссинская скважина из полипропиленовых труб

При забивании трубы сложно определить первый водоносный горизонт. Поэтому для абиссинской скважины применяют шнеки.

  1. Бурим отверстие большего диаметра, чтобы не забивать, а легко установить полипропиленовую трубу без повреждения.
  2. Засыпаем дно скважины щебнем, что создает дополнительный естественный фильтр, улучшая качество воды и увеличивая срок службы.

Порядок работ по изготовлению гидросооружения из полипропиленовых труб аналогичен способу №1. Большие трудозатраты составит ручное бурение шнеком отверстия большого диаметра.

Прокачка после бурения

После завершения работ требуется прокачка абиссинской скважины после бурения.
Во время забивания труб в фильтре и стволе собирается грязь. Задача прокачки состоит в том, чтобы очистить конструкцию от песка.

Прокачку делают, пока не пойдёт чистая вода.

Рекомендуем прокачивать новую абиссинку ручным насосом.

Применять насос Малыш или другой электроприбор не нужно. Вода с примесями повредит оборудование, и насос придёт в негодность.

Кроме того, в начале работы у источника низкая водоотдача. Ручным насосом можно регулировать приложение усилия, и увеличить до рабочего объёма.

Принципы работы абиссинского колодца

Абиссинский колодец это упрощенный вариант скважины, позволяющий получать воду из залегающего сверху первого или второго водоносного горизонта. Конструкция его предельно проста. Представляет собой колонну соединенных между собой газоводопроводных стальных труб с примитивным фильтром и металлическим наконечником внизу.

Тонкий ствол выработки внешне напоминает древнейшее приспособление для шитья. Отсюда второе название: скважина игла.

Грамотно устроенный абиссинский колодец обеспечит водоснабжение приусадебного участка не хуже шахтного и не уступит ему в долговечности

Классический метод погружения абиссинского колодца в землю производится банальным забиванием – самым простым способом, активно применяемым в среде самостоятельных мастеров. Забивают до тех пор, пока нижняя труба с наконечником не вскроет водоносный слой.

Иногда колонну частично заглубляют посредством шнекового бурения, но аренда ручной или механической буровой установки существенно увеличивает бюджет работ.

Абиссинская скважина была изобретена и опробована на деле в период войны между колониальной Англией и Эфиопией в 1867-68 годах. Предложенная американским инженером Нортоном конструкция неутомимо обеспечивала английские войска водой во время их передвижений по пустыне.

Галерея изображений

Фото из

Устройство скважины-иглы отнимет минимум средств

Откачку воды ведут поверхностными насосами

Дебит абиссинской скважины не отличается от стандартной

Бурение абиссинской скважины в подвале

Устройство для извлечения живительной жидкости из подземных слоев грунта оперативно устанавливалось, демонтировалось и вновь использовалось на следующем привале.

Такие приоритеты как мобильность, дешевизна и простота сооружения были по достоинству оценены военными, привлекали путешественников и исследователей.

Плюсы устройства скважины иглы своими руками заключаются в простоте и минимальных сроках сооружения, легком демонтаже и бюджетной стоимости (+)

В России с замечательным изобретением познакомились спустя год по завершении английского похода. Приспособление для подъема воды с небольшой глубины было описано К. И. Маслянниковым в книге, посвященной бытовавшим в то время эффективным буровым снарядам.

Из устроенных в районе Царского Села пяти абиссинских скважин, две оказались вполне пригодными для получения свежей воды. Три не смогли достичь водоносного пласта из-за известняка, близко залегающего к дневной поверхности.

Успешные абиссинские колодцы давали в минуту по ведру. Поначалу шла мутная жижа, которая после получасовой прокачки становилась достаточно прозрачной и чистой.

Скважиной-иглой вскрываются только первые от земной поверхности водоносные горизонты, поэтому для питьевых целей полученная вода использоваться не может. Она подходит для полива, уборки территории и схожих хозяйственных нужд.

При желании и внушительном дебите выработки для очистки воды можно установить систему грубых и тонких фильтров, задерживающих механические включения и химические примеси.

Веский недостаток абиссинского колодца – незначительная глубина забора воды, связанная с применением поверхностных насосов, однако это самый удобный источник временного пользования
