СНиП-ДРЕНАЖ: что это такое. Правила составления- Обзор +Видео

Монтаж дренажа

Проложить дренажную систему можно своими руками. Следует соблюдать инструкцию. Чтобы организовать линейный поверхностный дренаж надо выкопать траншею, чтобы уложить желоба. Под ними прокладывают подушку из бетона или ЦПС.

Для глубинного типа дренажной системы, чтобы понижать высоту протекания вод под землей, требуется больше усилий:

1.сначала копают траншею, дно и стенки прокладывают геотекстилем.

2.на дно выстилают подушку из гравия.

3.трубы обматывают геотканью и кладут в траншею.

4.наверх засыпают гравий.

5.сверху еще одним слоем укладывают геоткань.

Трубопровод прокладывают, соблюдая угол наклона для самотека жидкости в колодец для сбора. В поворотных участках делают колодцы для осмотра. Частые ошибки при монтаже:

1.дрены удалены между собой слишком далеко.

2.трубы неглубоко прокладывают под землей.

3.колодцы близко расположены друг к другу.

4.не соблюдение угла наклона, либо его отсутствие.

5.плохая система фильтрации от мусора.

6.неправильно подобранный диаметр труб для системы.

Технология монтажа осушки для другого вида фундамента – ленточного и столбчатого

Выполняем следующую работу:

  • делаем канаву вокруг фундамента сооружения;
  • очищаем основание конструкции от почвы;
  • делаем техническую паузу, чтобы основание высохло;
  • наносим на фундамент битумную грунтовку — праймер;
  • делаем техническую паузу – 2-3 суток;
  • наносим на подсохшее основание битумную мастику;
  • наклеиваем на мастику арматурную сетку;
  • делаем технический перерыв – сутки;
  • наносим на сетку слой битумной мастики (гидроизоляция фундамента);
  • сооружаем коллекторный колодец, к которому будут подводиться трубы;
  • копаем траншею;
  • засыпаем траншею песком – 5 см;
  • на дно траншеи укладываем геотекстиль;
  • засыпаем гравий – 10 см;
  • укладываем на гравий трубы с уклоном 2°;
  • стыкуем трубы переходниками и угловыми соединителями;
  • следим, чтобы по углам конструкции все трубопроводы входили в смотровые колодцы;
  • от смотровых колодцев прокладываем трубы, которые отводят воду в сливную яму или сборный колодец;
  • засыпаем трубы гравием – 10–20 см;
  • сверху накрываем содержимое траншеи геотекстилем;
  • фиксируем геотекстиль синтетическими верёвками, но можно и без них;
  • засыпаем траншею землёй или делаем мягкую отмостку (можно и бетону).

Вот и все манипуляции. Дренажная система готова! Скажите, разве это очень сложная работа? Конечно, нет, но признаюсь честно — весьма трудоёмкая. Зато она имеет колоссальное значение!

Если осушительная конструкция сооружена правильно, никакая влага не страшна основанию любого здания. Таким образом, дренажная система – это гарантия долговечности Вашего уютного дома!

Особенности дренажа участка на склоне

Казалось бы, со склона отлично уходит вода, зачем тут нужен дренаж? Ответ на этот вопрос неоднозначен. Могут возникнуть трудности различного характера:

  • Постоянно дренирующие в толще грунта потоки воды разжижают грунт, снижая этим его естественную прочность.
  • В зависимости от величины уклона участка и качества грунтов данной местности могу создаваться условия для ослабевания основания фундамента, что чревато подвижками грунта и угрозой целостности фундамента.
  • Стекающие по склону поверхностные воды задерживаются на стенах фундаментов, подвалов и погребов, приводя к их намоканию и разрушению бетона.
  • Уровень грунтовых вод. Водоупорные пласты могут залегать абсолютно непредсказуемо, а уровень грунтовых вод на нижнем склоне может оказаться выше, чем наверху.

Поэтому, проектируя дренаж дома на склоне, необходим  взвешенный и комплексный подход. Дренажные системы закрытого и открытого типов, дополняя друг друга, помогут добиться необходимого результата.

Виды применяемого дренажа:

  1. Главной задачей дренажа на наклонном участке является отвод дождевой и талой воды от построек. Для этого применяется кольцевой или пристенный дренаж. Этот вид дренажа относится к закрытому типу.

Устраивая дренаж участка своими руками, вы должны быть готовы к большому объему земельных работ. Для кольцевого дренажа на глубине 1-1,5м прокладываются дренажные трубы. Для этого:

  • копают траншею необходимой глубины;
  • дну траншеи придается небольшой уклон 1-2% в сторону отвода воды;
  • в местах поворота дренажа устанавливаются вертикальные трубы,  выполняющие роль смотровых колодцев (необходимы для прочистки дренажных труб в случае заиливания системы);
  • укладывается геотекстильное волокно для исключения заиливания дренажа;
  • края геотекстиля закрепляются на бортах траншеи, образуя своеобразный «короб»;
  • дно заполняется на 5-10см  щебнем и утрамбовывается, соблюдая уклон;
  • затем укладываются дренажные трубы, сверху также засыпаются щебнем;
  • края геотекстильного волокна заворачивают поверх щебеночной засыпки и закрепляют;
  • производится обратная засыпка грунтом.
  1. Для отвода воды, собранной кольцевым дренажом, прокладываются одна или несколько дренажных линий по направлению к нижнему склону. Работы проводятся по описанной выше схеме. При большой протяженности дренажных труб необходимо устраивать смотровые колодцы через каждые 15метров.
  1. Отводимая вода может сбрасываться «на рельеф», в водоем или в накопитель для дальнейшего использования в садовых целях.
  2. Кроме отвода от построек, необходим дренаж самого участка. При большой площади, есть смысл разделить его поперечным каналом, который будет задерживать воду с верхней части участка и отводить по дренажным трубам вниз. Таким образом, нижняя часть участка предохраняется от заболачивания и вымывания почвы.

  1. В местах устройства подпорных стен необходимо предусмотреть их дренаж. Для этого вдоль стены в толще грунта прокладывается дренажная труба, отводящая воду от стены (см. п.1).
  2. Кроме глубинного (закрытого) необходимо устроить поверхностный (открытый) дренаж участка на склоне в виде линейных и точечных дождеприемников.

Для монтажа системы поверхностного дренажа могут использоваться:

  • заводского производства желоба с решетками, пескоуловители и дренажные колодцы;
  • канавы и ямы для отвода воды открытого и засыпного типа (замаскированные под «сухой ручей»).

Открытый дренаж на дачном участке: самый простой способ обезопасить погреб и фундамент

Конечно, при устройстве дренажа на дачных участках можно обойтись банальными арыками. И все же, в наше время существует великое множество материала, который поможет сделать водоотвод более эстетично и красиво. Да и полностью скрыть магистрали от глаз довольно просто, если возникнет необходимость. И так как схема водоотведения в целом зависит от назначения осушаемой территории, имеет смысл разобраться с нюансами, понять, как должна быть устроена дренажная система на участке, а какие особенности имеются у водоотведения от строений или погребов.

Важно знать! Отмостка вокруг зданий и сооружений, водосточные трубы и прочие подобные приспособления также являются частью дренажа, а потому недооценивать их роль не следует. Напротив, неправильно организованные стоки с крыши здания могут значительно ухудшить удаление воды с придомовой территории, сведя к нулю все старания домашнего мастера

Итак, начнем с самого важного, с точки зрения необходимости, дренажа – вокруг жилых сооружений

Как сделать дренаж вокруг дома – практические советы и рекомендации

Основная задача перед тем, как сделать дренаж вокруг дома – это выбрать правильное место для колодца, в который будет сливаться дождевая вода. При этом он должен быть устроен таким образом, чтобы его не приходилось периодически откачивать. Также не стоит забывать и о пескоуловителях в сточных желобах.

В общих чертах работа производится следующим образом. По периметру здания выкапывается неглубокая траншея, соединяемая с колодцем. При этом она должна иметь уклон, который можно вымерять при помощи строительного уровня. Далее дно выкопанной траншеи засыпается песком и трамбуется. Внутрь укладываются желоба, которые могут быть как открытыми, так и закрытые специальной сеткой. Она не дает попасть в водосток крупному мусору и листве.

Важный совет! От уклона желоба и его правильности зависит то, как будет функционировать дренаж. Поэтому необходимо его очень тщательно вымерять.

Нюансы дренажа на дачном участке

Подобное отведение воды делается с целью защиты насаждений от подтопления. В основном применяется в местах с заболоченным грунтом и там, где залегание грунтовой воды довольно высоко. Суть устройства такого дренажа такова. Необходимо прокопать вдоль участка траншеи, глубиной около полуметра, в которые после потребуется уложить трубы с перфорацией. Для них делается песчаная подушка на специальной ткани. Таким образом излишки воды, опять же, будут попадать в колодец.

Еще одним способом недопущения грунтовых вод на участок может стать так же и устройство сточных желобов по периметру. Но самым удобным будет способ пластового устройства дренажа. В этом случае в выкопанные траншеи засыпается гравий различного размера, после чего они закрываются дерном. На сегодняшний день это самый дешевый из всех методов водоотведения, а по тому и самый распространенный. Стоит отметить, что при всей доступности в исполнении систем дренажа участков, мало кто начинает подобную работу. А это большая ошибка. Ведь неудобств смонтированное отведение воды не доставляет, при этом положительных качеств у нее достаточно много.

Осушение грунта вокруг гаражей и других построек

Как сделать дренаж в гараже и для чего он нужен – это самые распространенные вопросы, которые встают перед домашним мастером при проектировании подобных систем. Нужно понимать, что отведение грунтовой воды от помещения не только сохранит его фундамент. Ведь у многих погреб находится именно в гараже, а значит необходимо обезопасить его от затопления. Конечно, есть и другой выход, такой как установка герметичного короба (кессона), но со временем он сгниет. Да и в установке эта конструкция довольно сложна.

Но даже при отсутствии погреба или смотровой ямы, дренаж в гараже не помешает. Ведь зимой с автомашины будет капать талый снег, который испаряясь сильно увлажнит воздух. А при наличии системы водоотвода влажность останется в норме.

Устройство дренажа в подвалах домов – излишество или необходимость?

Некоторые рассуждают, что если на участке и вокруг дома имеется дренаж, то в подвале строения он совершенно ни к чему. Это довольно распространенная ошибка. Вода может проникнуть в него и ниже уличного дренажа. И не стоит говорить, к каким последствиям это может привести – наверняка каждый это хорошо понимает.

Наиболее удобно выполнять дренаж на стадии строительства, т.е. закладки фундамента. Но даже если подобное не было предусмотрено, выход все же есть. Отвести воду можно даже в помещениях с бетонным полом. Более подробно на способах выполнения подобных работ мы остановимся немного позднее.

Выбираем материалы для устройства закрытого дренажа

Трубы

Трубы для закрытого дренажа – поливинилхлоридные диаметром 63 и 110 мм.

Снаружи они гофрированы и по всей поверхности покрыты отверстиями, через которые проходит влага. Изнутри такие трубы гладкие, чтобы облегчить отток воды.

Кроме самих труб, при закрытом дренаже устанавливаются также смотровые колодцы – для того, чтобы наблюдать за состоянием дренажной системы было удобнее. При засорении дренажных труб через эти колодцы можно прочистить систему с помощью шланга высокого давления.

Подбирать трубы для дренажной системы нужно в зависимости от типа почвы на участке. Если грунт щебеночный, то подойдут обычные дренажные трубы с перфорацией. Для песчаных грунтов нужны трубы с фильтром из геоткани (геотекстиля), чтобы избежать попадания песка. Для глинистого грунта подойдут трубы с фильтром из кокосового волокна. Если таких в наличии нет, можно положить обычные дренажные трубы с перфорацией, но обсыпав их щебнем и обернув геотканью. Для суглинков подойдет дренажная труба с фильтром из геоткани.

Если Вы ограничены в возможностях, можно не подбирать трубы настолько скрупулезно. Достаточно закрыть траншею геотканью со всех сторон и насыпать прослойку из щебня. При наличии этих условий можно прокладывать обычные дренажные трубы с перфорацией, и даже канализационные трубы с высверленными дрелью отверстиями.

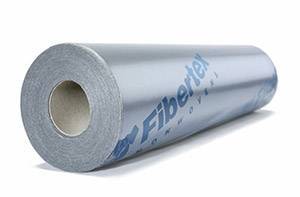

Геотекстиль

Существует огромное количество производителей и разновидностей этого материала. Для дренажа лучше всего подойдет геотекстиль из полипропилена – дорнит.

Он хорошо противостоит воздействию внешней среды и обладает хорошими фильтрующими свойствами

При покупке геотекстиля нужно обращать внимание на плотность материала – для дренажа земельного участка достаточно полотна с плотностью 60-100 г/м2

Также обращайте внимание на структуру материала. Полотно должно быть сделано из сплошной бесконечной нити

Геотекстиль из обрезков просто расползется в руках.

Засыпка

Для засыпки используется щебень и песок. К песку особых требований нет, а вот с щебнем рекомендуется быть повнимательнее. Специалисты не советуют использовать известняковый щебень, так как это может привести к засолению почвы. Что касается фракции щебня, то здесь размер может колебаться от 20 до 60 мм.

Виды дренажа для осушки

Любые водоотводные схемы бывают трех основных видов:

  1. Открытые.
  2. Закрытые.
  3. Засыпные.

1 тип. Открытые. Такие системы основаны на сооружении открытых каналов шириной и глубиной 0,5 м. Существенным преимуществом этого типа осушки фундамента считается простота его обустройства. Важным условием открытого водоотвода является вывод каналов в сточную канаву. Поэтому ее используют для участков с повышенным склоном. Не каждый решается выбрать себе такую осушку, так как она заметно ухудшает внешний вид участка.

Дренажные системы призваны понижать уровень грунтовых вод и тем самым улучшать условия устойчивости грунтов.

2 тип. Закрытые. Отвод грунтовых вод осуществляется при помощи уложенных труб. Они укладываются на слой щебня или другой подходящий материал. Затем их необходимо зарыть под землю на 2 м. Спрятанное под землей сооружение не будет видно снаружи. Поверхность участка можно украсить цветочными клумбами.

3 тип. Засыпные. При данном виде защиты домов от влаги вывод подземных вод осуществляется по вырытым канавам. Они засыпаются гравием, щебнем и покрываются дерном. Существенным недостатком такого вида осушки подземных вод является затрудненность их технического обслуживания. Однако многих привлекает высокая долговечность постройки.
