Как сделать абиссинский колодец своими руками

Конструктивная специфика скважины-иглы

Разработанная полтора века назад абиссинская буровая установка за прошедшие годы не претерпела кардинальных конструктивных изменений. На некоторое время вообще была незаслуженно забыта. Хотя по темпам и простоте сооружения заметно, а также цене  обустройства опережает широко распространенные традиционные колодцы.

В конструкции абиссинского колодца выделяют две основных составляющих:

  • Буровой снаряд, включающий разрезающий грунты наконечник и ствол, наращиваемый в процессе заглубления в грунт. Ствол заодно служит каналом для подъема воды с глубины. Потому собирается из отрезков трубы, а не из стального круга или прутка.
  • Копер, состоящий из металлического треножника и увесистой бабы, играющей роль молота. В вершине треножника имеется два блока, с протянутыми через них веревками, к которым привязана баба.

При натягивании веревок баба поднимается к вершине установки. При ослаблении стремительно падает на жестко зафиксированный на забиваемом отрезке ствола подбабок. Последний выполняет функцию наковальни, благодаря которой ствол последовательно погружается в грунт.

Главная часть абиссинского колодца — наконечник из трубы внутренним диаметром 11/4 11/2 и 2 дюйма и состоит из соответственно продырявленной газовой трубки вроде фильтра и снабженного на конце копьевидным утолщением (+)

Подбабок представляет  собой своеобразный хомут, состоящий из двух симметричных частей. Площадь контактирующей с бабой поверхности подбабка несколько больше, чем площадь дна падающего на него «молота».

После того, как забиваемый отрезок ствола почти полностью погрузится в землю, подбабок снимают. К заглубленному отрезку трубы прикручивают следующий, на котором в очередной раз фиксируется хомут-наковальня.

Падая, баба ударяет по нижнему хомуту и заглубляет трубу, по мере заглубления колодца подбабок и хомут с блоками передвигают вверх по трубе

Действия по заглублению бурового снаряда повторяются до тех пор, пока нижняя часть скважины иглы, сооружаемой своими руками, не достигнет водоносного пласта. Водонос нужно не просто вскрыть, но и пройти по минимуму на метр.

По правилам слой следует пересечь на 2/3 его мощности, но самостоятельному буровику реальные размеры водоноса наверняка неведомы. О них сложно судить без гидрогеологических изысканий.

Для получения воды в конкретном месте устанавливают треножник, навинчивают наконечник на газовую трубу, на которую надевают бабу, и бабой заколачивают трубу в землю (+)

Появление воды в выработке надо периодически отслеживать. У профессиональных бурильщиков для целей измерения уровня воды в выработке есть простейшее приспособление, которое идеально определяет глубину водоносного горизонта при его залегании до 15 м.

Это полый металлический цилиндр, именуемый хлопушкой. Устройство похоже на перевернутый тонкий стакан, прикрепленный через петлю к рулетке.

Рабочий орган хлопушки – полый цилиндр или конус, который при соприкосновении с поверхностью воды издает характерный хлопок: подобие прибора можно сделать своими руками

Когда край хлопушки соприкасается с поверхностью воды, раздается хлопок, повествующий о появлении искомого в скважине. Изготовить подобное контрольное устройство можно собственноручно, привязав к бечевке крупную гайку так, чтобы она могла плашмя соприкасаться с поверхностью воды.

Вместо гайки хорошо бы найти не слишком легковесный пластиковый или металлический конус, незамкнутый с одной или с двух сторон.

Есть еще одно остроумное средство, служащее контрольным прибором. Банально мониторить появление воды в абиссинском колодце можно, опуская в ствол обычную полимерную трубу. О соприкосновении с зеркалом грунтовой воды просигнализирует характерный хлопок.

Изготовление фильтра для абиссинской скважины

Продолжительность работы скважины и качество подаваемой на участок воды во многом зависит от технических характеристик фильтра и технологических особенностей его изготовления. Особенно это существенно при невысоком качестве источника воды в грунте.

К его устройству предъявляются следующие требования:

  • плеть должна иметь стальной наконечник, изготовленный из цельного материала и присоединенный при помощи резьбы или сварки;
  • основание присоединяемого к трубе конуса должно быть больше внешнего размера трубы на толщину фильтра + 10 мм, чтобы гарантировать сохранение его целостности;

В нижней части трубы создают конструктивный элемент для забора и фильтрации воды из водоносного слоя. Для этого, отступив 0,5 м от торца, просверливают в шахматном порядке с шагом 50 мм систему отверстий диаметром 6-10 мм. Общая высота заборной части может варьироваться в пределах 0.5 – 1.0 м.

Обратите внимание!  Чтобы увеличить степень очистки воды от твердых включений, размер которых в противном случае принимается равным удвоенному значению поперечного сечения перфорации, требуется сделать фильтрующий элемент. Фильтром может стать закрепленная нержавеющая сетка с ячейкой 2 мм (меньшее сечение может быстро заилиться) и/или намотанная проволока, имеющая антикоррозионное покрытие или исполнение, с соответствующим шагом витков;. Фильтром может стать закрепленная нержавеющая сетка с ячейкой 2 мм (меньшее сечение может быстро заилиться) и/или намотанная проволока, имеющая антикоррозионное покрытие или исполнение, с соответствующим шагом витков;

Фильтром может стать закрепленная нержавеющая сетка с ячейкой 2 мм (меньшее сечение может быстро заилиться) и/или намотанная проволока, имеющая антикоррозионное покрытие или исполнение, с соответствующим шагом витков;

Крепление фильтрующего элемента выполняется проволочными скрутками или пайкой с использованием оловянного припоя, не содержащего в своем составе свинца, который способен отравить воду.

Подготовленный участок трубы обматывают проволокой из нержавейки диаметром 1,5 мм в виде спиральной навивки, стараясь не закрывать отверстия в трубе. Поверх проволоки наматывают в два слоя сетку из нержавейки с отверстиями малого диаметра, которую закрепляют на трубе хомутами.

Сетка или проволока на фильтре “иглы” удерживает песок и уже очищенная вода попадает в трубу.

С целью обеспечения лучшей фильтрации и уменьшения размера взвесей в воде, поверх стальной сетки наматывают ленту из геотекстиля, которую также закрепляют хомутами. На рисунке показаны стадии изготовления фильтра на стальной трубе устройства.

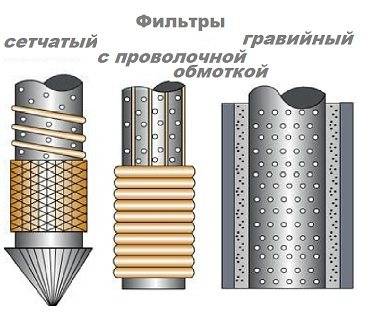

Фильтр абиссинской скважины: сверху — труба с отверстиями; в центре — труба с отверстиями и намоткой проволоки; снизу — труба с отверстиями, проволокой и сеткой.

Дополнительно после установки стального иглофильтра на требуемую глубину, соответствующую залеганию водоносного слоя, внутрь трубы можно поместить пластиковую трубу, оснащенную фильтром, аналогичным описанному выше. Это обеспечит высокое качество воды, получаемой с помощью абиссинской скважины и длительную бесперебойную работу устройства.

Самостоятельные геологические изыскания

Несмотря на видимую простоту бурения абиссинской скважины, перед началом забивки необходимо тщательно подготовиться. Речь идет не только о приобретении всей необходимой комплектации штанг и стартовых звеньев с фильтром. Копер можно взять в аренду или изготовить самостоятельно.

Что касается геологических исследований, то действовать рекомендуется следующим образом:

Некоторые данные об уровне грунтовки можно взять у соседей. Как правило, практически на каждом загородном участке имеется колодец или скважина. В качестве измерительного инструмента глубины обычно используют самодельную хлопушку. Кроме того, соседская скважина или колодец могут иметь технический паспорт с указанием всех нужных параметров. Там же можно узнать о специфике грунтовой породы.
На равнинах пласты пород имеют практически горизонтальную ориентацию, с небольшими изгибами. Это дает возможность уровню грунтовой воды сохранять примерно одинаковую отметку

Обычно различия глубины возможны только там, где рельеф местности с перепадами.
Важно помнить, что абиссинская скважина берет воду из верховодки. Иногда удается достать до следующего водоносного слоя пласта, расположенного под глиной или суглинком

Скальные водоупоры в этом случае исключены. Это обеспечивает нестабильность уровня воды в шахте, на этот показатель будут влиять такие факторы, как атмосферные осадки или весеннее снеготаяние. В засушливые периоды высота зеркала будет существенно снижаться. Информацию о перепадах уровня также можно выяснить у владельца уже существующего колодца или скважины.

Вопрос о геологических исследованиях является достаточно серьезным. Есть местности, где добыча воды осуществляется из крупных песков с большим числом крупных валунов. Дробление или извлечение подобных препятствий не всегда возможно, поэтому буровикам приходится сдвигать место выработки в сторону. Забивать колонну в таких условиях нет смысла, т.к. она скорее всего будет повреждена. Если опыт соседнего участка показал, что данная местность изобилует трещиноватыми доломитами, песчаниками и известняками, то от использования скважины-иглы лучше отказаться.

Если принимается решение во время сооружения абиссинского колодца использовать приямок, важно собрать информацию о структуре почвы и состоянии ее слоев. Это относится только к породам, расположенным на глубине шурфа

Присутствие в шахте сложных супесей, суглинков и чередующихся слоев требует дополнительного укрепления приямка. Шурфы в песках обычно усиливают дощатыми щитами или бетонной заливкой. Песчаная шахта демонстрирует неустойчивость, с постоянной угрозой обрушения и засыпания точки водозабора. Как правило, под завалом остается дорогостоящее насосное оборудование.

Точная информация о состоянии верхних слоев необходима также в тех случаях, когда начальная выработка будет преодолеваться шнеком. Подобная технология на порядок увеличивает скорость проведения работ, однако и риски создает довольно большие. Чтобы песчаные стенки не обваливались, используют обсадную трубу.

Условия для сооружения абиссинской скважины

Для устройства абиссинского колодца недостаточно горячего желания владельца участка, подкрепленного знанием конструкции водозаборной установки. Перед стартом работ необходимо выяснить, подходят ли геологические условия для сооружения скважины иглы.

Залегающие в земле грунты различаются по физико-механическим свойствам: по плотности, структуре, параметрам твердости и т.д. У буровиков есть классификация по так называемой «буримости» пород.

Для проходки песчаника и песка, например, применяется разный вид инструмента и способ бурения. Скальный песчаник бурится колонковой трубой с твердосплавной коронкой, а водовмещающие пески поднимают ударно-канатным методом с помощью желонки.

Установка абиссинского колодца не сможет быть произведена при близком к поверхности залегании известняка (1), песчаника (2), оптимальными для работы грунтами являются глинистые отложения (3) и пески (4)

По совокупности физико-механических свойств вместе с буримостью породы условно делятся на:

  • Твердые или скальные. Они способны раскалываться, дробиться, постепенно разрушаются при бурении с высокой скоростью и давлением. Твердые породы представлены в верхней части отложений известняками, песчаниками, мергелями, доломитами и т.п.
  • Пластичные. Они легко или относительно легко поддаются резке ножом и буровым инструментом, в том числе наконечником абиссинской скважины. К пластичным представителям относятся глины, суглинки, супеси с высоким числом пластичности.
  • Сыпучие. Они не держат форму, т.к. состоят из несоединенных друг с дружкой частиц. При насыщении водой некоторые пылеватые виды могут «плыть». К сыпучей разновидности относятся пески всех категорий по крупности, гравийно-галечниковые, дресвяно-щебнистые и подобные отложения.

В распоряжении домашних мастеров, желающих заняться устройством абиссинского колодца, нет бурового инструмента для проходки всех перечисленных типов грунтов. Самостоятельные буровики смогут пересечь лишь пластичные и сыпучие категории. Раздробить твердую породу наконечником абиссинского колодца невозможно.

Для устройства и нормальной работы абиссинской скважины идеально подходят осадочные отложения: гравий, щебень, галька с заполнителем, пески, супеси, суглинки (+)

Не стоит пытаться разбить крупный валун: лучше немного переместиться и там снова начать выработку. Тем более что демонтаж водозаборного устройства производится в разы быстрее установки.

Кроме ограничений по буримости на возможность сооружения скважины-иглы влияет высота зеркала воды. Дело в том, что извлечение ее из тонкоствольной выработки можно поручить только поверхностному насосному оборудованию. Большинство марок поверхностных насосов готово поднять воду с глубины не более 8 м.

Для откачки воды из скважины-иглы применяется поверхностное насосное оборудование, извлекающее воду с глубины в среднем 8 – 10 м

Даже если в техпаспорте глубина всасывания указана порядка 10 м, нельзя забывать о стандартных потерях давления в стволе и о том, что насос обычно транспортирует воду еще и по горизонтальному участку.

Каждые 10 м горизонтального перемещения отнимает у глубины всасывания по 1 м. К тому же поверхностные насосы настоятельно рекомендовано располагать в закрытых помещениях, а они зачастую удалены от места забора воды.

Если кроме абиссинской скважины нет совершенно никакого выхода, а глубину появления воды в близлежащих колодцах фиксируют на 12 – 15 м от поверхности земли, то для подъема воды следует запастись эрлифтом или ручным насосом, способным качать воду с означенной глубины.

Для откачки воды с глубины более 15 – 20 м можно использовать эрлифт, который выгодно кроме транспортировки воды выполняет насыщение ее кислородом

Альтернативный вариант адаптации водозаборной иглы к неподходящему уровню грунтовой воды заключается в устройстве приямка. Перед забивкой колонны в землю выкапывается шурф глубиной около метра, шириной удобной для работы лопатой в нем. Забивка штанг начинается тогда со дна шурфа. Насос в подобных ситуациях устанавливается в приямок.

Если грунтовые воды на участке залегают ниже, чем максимальная глубина всасывания насоса, сооружают приямок и в нем располагают насосное оборудование

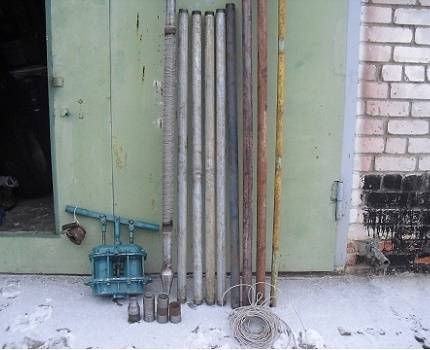

Оборудование для изготовления абиссинской скважины

Инструменты и оснастка:

  • болгарка с набором сменных отрезных дисков;
  • дрель;
  • сварочный аппарат;
  • кувалда;
  • газовые ключи.

Расходные материалы и оснащение:

  • диски от штанги для изготовления бабы;
  • самодельная буровая установка или ручной бур;
  • стальная труба, нарезанная отрезками длиной 1,0-1,5 м;
  • трубы из пластика или полипропилена для подачи воды в пределах участка;
  • трубы для сооружения треноги;
  • веревки, блоки;
  • ведра для выемки грунта из скважины;
  • метизы (болты, гайки);
  • стальная лента для изготовления хомутов или готовые хомуты;
  • муфты;
  • металлическая сетка;
  • стальная проволока, геотекстиль.

Сам себе гидрогеолог: оценка грунта

Насколько бы прост не был процесс забивки скважины иглы, тщательная подготовка к работам все же необходима. Недостаточно запастись штангами и стартовым звеном с фильтром, взять в аренду или изготовить собственный копер. Нужны сведения о геологической и гидрогеологической обстановке в районе устройства абиссинского колодца.

Где и как их добыть? Информацию об уровне грунтовой воды в прямом смысле почерпнем в соседском колодце или в скважине.

Измерим самостоятельно хлопушкой или расспросим владельца источника о том, с какой глубины он качает воду. Заодно узнаем, какой грунт поднимали с забоя, когда бурили или копали выработку.


Копер и ствол для скважины иглы не выпускает промышленность, установку со всеми приспособлениями можно купить в готовом виде или заказать изготовление

В равнинных местностях пласты пород залегают почти горизонтально с незначительным изгибом или небольшим наклоном. Зеркало грунтовой воды находится приблизительно на одной абсолютной отметке. Разница в глубине существующего и планируемого колодца может выразиться лишь за счет перепадов рельефа.

Не забываем, что абиссинской скважиной вскрывается верховодка или следующий за ней водоносный пласт, перекрытый глиной или суглинком, но не скальным водоупором. Т.е. уровень воды в выработке однозначно будет нестабильным – зависящим от объема атмосферных осадков.

В период снеготаяния и в дождливую пору зеркало грунтовой воды будет выше, чем в сухой погодный сезон. У хозяина существующей водозаборной точки следует выяснить, каковы максимальные и минимальные перепады уровня воды, чтобы засушливым летом абиссинская скважина не оказалась пустой.


Если стенки выработки сложены устойчивыми, неосыпающимися грунтами, скважину частично можно пройти с помощью ручной буровой установки со шнековым снарядом

Вопрос о разрабатываемых породах вовсе не праздный. К примеру, в Ленинградской области воду добывают из крупных песков со значительным количеством массивных валунов.

Нередко из-за невозможности раздробить и извлечь громадный камень буровики смещают водозаборную скважину. Аналогичным образом стоит поступить, если в регионе сооружения абиссинского колодца есть подобные грунты.

Бессмысленно производить забивку при высоком залегании массивов скальных и полускальных пород. Если на соседском участке получают подземную воду, распространенную в трещиноватых доломитах, песчаниках, известняках, то с идеей устройства скважины-иглы придется беспощадно расстаться.

Подробная информация по проведению геологических изысканий изложена в статье – Где и когда лучше бурить скважину на участке: общие правила + советы опытных буровиков

Для тех, кто решил сделать абиссинский колодец с приямком, необходимы сведения о структуре и состоянии слоев грунта, залегающих на глубину шурфа. Если разрез сложен супесями, суглинками либо их чередующимися слоями, стенки приямка укреплять необязательно.


Рыхлые, неустойчивые стенки приямка следует укрепить, чтобы устье скважины иглы и насосное оборудование не засыпало несвязными грунтами

Если шурф капать в песках, стенки следует укрепить дощатыми щитами или бетоном. Песчаные борта неустойчивы, могут обрушиться и засыпать водозаборную точку вместе с насосным оборудованием.

Расспросы о верхних слоях грунта нужны еще и тем, кто планирует верхнюю часть выработки пройти шнеком. Шнековое бурение ощутимо ускорит процесс, но может не принести запланированного результата. Для работы используют нехитрое приспособление – покупной или самодельный бур.

При обваливающихся песчаных стенках потребуется установка обсадной трубы, благодаря которой сократятся экономические приоритеты абиссинского колодца.

Этапы самостоятельного бурения

Работа начинается с подготовки необходимых материалов и инструментов. Чтобы выбурить скважину, можно использовать трубы. Подойдут металлические с оцинковкой или пластиковые, оснащённые армированной спиралью. Их длина должна составлять 1-2 метра. В момент бурения нужно будет навинчивать новые отрезки труб. Их соединения покрывают герметикой. Можно уплотнить масляной краской или силиконом. Поверх соединений надеть специальные муфты.

Можно устанавливать армированные ПВХ трубы в скважины такого типа. Для этого её стенки перфорируют, используя ножовку, предназначенную для работы с металлом. Фильтровальную сетку вставляют внутрь самого корпуса, после вплавляют в него.

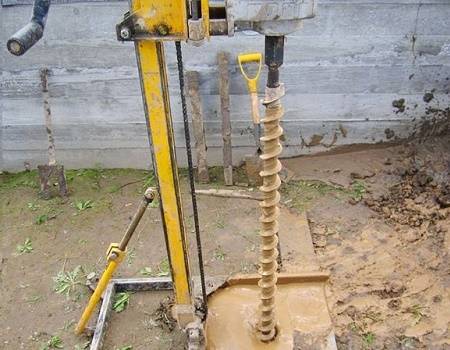

Для бурения следует иметь специальное оборудование

Бурение скважины в 7 этапов

  1. Найти подходящее место для обустройства колодца. Вырыть яму размером 1 м 3 .
  2. Сначала работать обычным буром до достижения почвы, насыщенной влагой.
  3. Далее забить трубу. Для этого потребуется «забивная баба». Её вес должен составлять не меньше 30 кг. Эту работу нужно делать аккуратно, чтобы не пройти мимо водоносного уровня.
  4. Во время бурения необходимо подливать воду. Если жидкость начинает быстро уходить, значит, достигнут нужный уровень почвы.
  5. После этого углубиться ещё на 0,5 метра. При этом свая должна оставаться вертикальной.
  6. В момент погружения и удлинения трубы около неё подсыпают землю и утрамбовывают.
  7. В конце бурения фильтр-игла промывается под давлением.

После этого устанавливается насос и откачивается грязь до тех пор, пока не начнёт поступать чистая вода. В качестве дополнительного фильтра можно использовать мраморную крошку. Её всыпают в скважину, создавая контур.

Строительство абиссинского колодца

Материалы и оборудование

Для строительства такого колодца нам потребуется буровая колонна. Подобные скважины обычно формируют из стальных прочных труб диаметром от дюйма до полутора. Герметичные резьбовые соединения надежно фиксируют их друг с другом. Шаг резьбы должен быть небольшой.

Для защиты мест соединения на эти отрезки надеваются специальные муфты, толщиной чуть больше основной трубы. Непременным элементом такой буровой колонны является особенный фильтр-игла.

Можно ли изготовить оборудование своими силами?

Можно. Делается это по следующей технологии:

  1. В прочной металлической трубе, с сечением как у основной колонки, проделываются пятимиллиметровые отверстия. Располагаются они в шахматном порядке, чтобы целостность трубы была сохранена максимально.
  2. Вдоль этой трубы расположены опорные стержни, которые изготовлены из металлической проволоки. Их назначение – создавать зазор между внешней обмоткой и телом трубы.
  3. Поверх упомянутых стержней накручивается металлическая проволока, имеющая V-образную форму. Весь этот узел является первичным фильтром. Опорные стержни, корпус трубы и намотанная проволока связывается между собой с помощью сварки.
  4. На конец трубы крепится наконечник в форме копья. Его наружный диаметр немного больше диаметра самого фильтра. Благодаря этому при движении сквозь грунт конструкция фильтра не разрушается.

Необходимые материалы для абиссинского колодца

Для строительства колодца абиссинского типа необходимо запастись буровой колонной. Обычно такие колодцы-скважины формируют из прочных стальных  труб с сечением дюйм – полтора. Между собой трубы должны прочно фиксироваться резьбовым соединением. Резьба на таких участках должна быть с небольшим шагом. Для дополнительной защиты места соединения на участки с резьбой надеваются муфты сечением чуть большим, чем сама труба.

Комплект труб для абиссинского колодца

Одним из самых важных элементов буровой колонны для колодцев абиссинского типа является фильтр-игла. Этот узел одновременно служит для пробивания грунта, а при достижении водоносного слоя выполняет роль фильтра, отсекающего от воды крупных загрязняющих фракций.

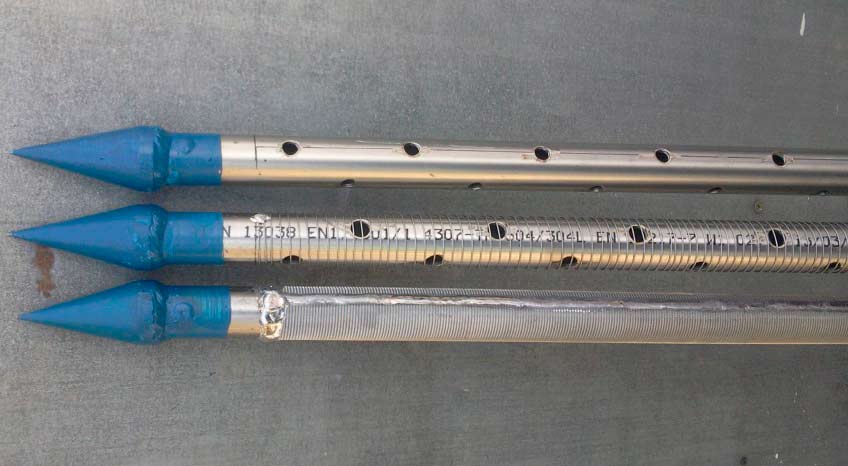

Фильтр-игла для абиссинского колодца

Изготавливается фильтр-игла для колодца абиссинского типа по следующей технологии.

  1. В прочной стальной трубе с сечением таким же, как у всей буровой колонки, просверливаются отверстия с диаметром до 5 миллиметров. Они должны быть расположены в шахматном порядке, для того, чтобы не нарушить целостность корпуса трубы (на рисунке – деталь «А»).
  2. Вдоль трубы располагаются опорные стержни из стальной проволоки (на рисунке – деталь «Б»). Они предназначены для создания зазора между телом трубы и внешней обмоткой.
  3. Поверх опорных стержней накручивается стальная проволока V-образной формы (на рисунке – деталь «В»). Этот узел служит внешним первичным фильтром.  Между собой корпус трубы, опорные стальные стержни и обмотанная проволока фиксируются при помощи сварки.
  4. К торцу трубы жестко фиксируется копьеобразный наконечник. Его внешний диаметр должен быть чуть больше, чем сечение фильтра для того, чтобы конструкция фильтра не разрушалась при движении сквозь грунт.

Устройство фильтра

Особенности монтажа

Установка обсадных деталей производится путем сверления буром грунта. Диаметр бура должен быть меньше диаметра обсадки. Затем его достают из земли и удаляют загрязнения. Спуск обсадной трубы осуществляют, когда глубина скважины достигает 2 метров. Далее бурение должно осуществляться вместе с обсадкой до момента, пока не будет настигнут водоносный слой.

Классический вариант обсадной колонны выглядит следующим образом:

  1. Фильтр для грубой очистки колодезной воды представляет собой проволоку или нержавеющую сетку.
  2. Донный фильтр, который изготовляют из гравия. Защищает воду от загрязнений, которые могут проникнуть в источник с большей глубины.
  3. Герметичный оголовок, который предупреждает попадание загрязнений в шахту скважины извне. Его крепление сопровождается образованием отрицательного давления, что приводит к усилению притока воды. Чтобы увеличить показатели отрицательного давления оголовок цементируют.

Скважины с большой глубиной рекомендуется оформлять металлическими изделиями, оснащенными внешней и внутренней резьбой. Если глубина шахты колодца менее 50 метров, отдают предпочтение бюджетному аналогу – пластиковым трубам. Асбестоцементные изделия устанавливают при глубине скважины не более 15 метров, в противном случае материал может не выдержать давления, оказанного слоями почвы.

Коротко о главном

Колодец заглубляется на 10-15 метров, диаметр котлована составляет не менее 0,5 м.

Современная ситуация с загрязнением окружающей среды не всегда позволяет использовать колодезную воду для приема пищи.

Скважина пробивается на глубину до 50 или 100 метров, диаметр не превышает 12 см.

Скважинная вода чище колодезной, но в ней отсутствуют железо, марганец и сероводород.

Технически скважину можно пробивать внутри имеющегося колодца.

Рациональность этого мероприятия условная, так как в смету будут включены усиление и ремонт колодезных стенок (если есть дефекты и щели), установку и усиление кондуктора.

Обсадную трубу надежно фиксируют посредством уголков, которые погружают в дно колодца и профильных стоек, что крепятся к стенкам на анкерные болты.

Опорные элементы связываются по периметру окантовочным поясом.

Оценок 0

Техническая возможность

Ограничения по глубине абиссинского колодца обусловлены использованием вакуумного насоса. Поверхностный насос не сможет поднять воду с глубины более, чем 8 метров.

На значительной части территории России водоносный слой располагается неглубоко. Чаще всего это как раз 5-8 метров, что делает устройство абиссинских колодцев вполне целесообразным.

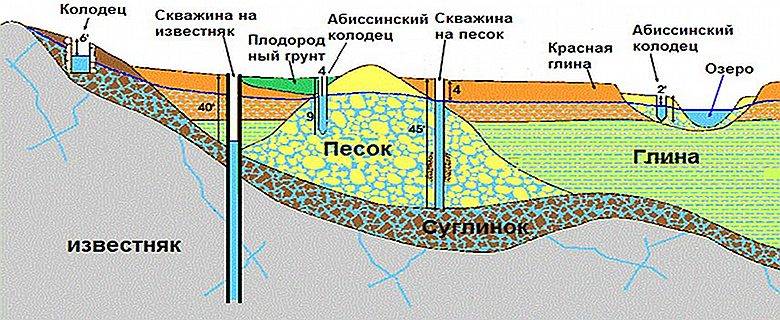

Схема размещения абсиинского колодца на грунт

Проблемы возникают в связи с наличием толстых пластов глины, пробить которые не представляется возможным. Можно перейти к более дорогостоящему бурению, которое позволяет преодолевать такие преграды, но можно попробовать пробить скважину в другом месте.

Строительство абиссинского колодца

Материалы и оборудование

Для строительства такого колодца нам потребуется буровая колонна. Подобные скважины обычно формируют из стальных прочных труб диаметром от дюйма до полутора. Герметичные резьбовые соединения надежно фиксируют их друг с другом. Шаг резьбы должен быть небольшой.

Для защиты мест соединения на эти отрезки надеваются специальные муфты, толщиной чуть больше основной трубы. Непременным элементом такой буровой колонны является особенный фильтр-игла.

Можно ли изготовить оборудование своими силами?

Можно. Делается это по следующей технологии:

  1. В прочной металлической трубе, с сечением как у основной колонки, проделываются пятимиллиметровые отверстия. Располагаются они в шахматном порядке, чтобы целостность трубы была сохранена максимально.
  2. Вдоль этой трубы расположены опорные стержни, которые изготовлены из металлической проволоки. Их назначение – создавать зазор между внешней обмоткой и телом трубы.
  3. Поверх упомянутых стержней накручивается металлическая проволока, имеющая V-образную форму. Весь этот узел является первичным фильтром. Опорные стержни, корпус трубы и намотанная проволока связывается между собой с помощью сварки.
  4. На конец трубы крепится наконечник в форме копья. Его наружный диаметр немного больше диаметра самого фильтра. Благодаря этому при движении сквозь грунт конструкция фильтра не разрушается.

Ударное бурение абиссинского колодца

Самым распространенным типом пробивания абиссинского колодца всегда считалось ударное бурение:

  1. Сначала выбирается подходящее место.
  2. Затем там проделывается установочный шурф, глубина которого составляет полтора-два метра. Для этого можно использовать даже элементарный ручной бур. Шурф необходим для достижения устойчивого положения колонны на самом начальном этапе бурения.
  3. Над сделанным шурфом устанавливается тренога, которую можно сделать из металлического уголка или деревянных прочных жердей.
  4. Вверху этой треноги закрепляется крюк, на который подвешивается механическая или ручная лебедка или блок.

Что такое ударное бурение? Это повторяющиеся последовательно удары специальной тяжелой бабкой по подбабку. Последняя представляет собой цилиндрическую конструкцию, размещенную на самом верху буровой колонны. Буровая колонна погружается в грунт, постепенно к ней присоединяются дополнительные колена, с помощью муфт и резьбового соединения.

Методы бурения можно менять по мере прохождения различных слоев грунта. Так как у разных слоев различные характеристики, то вместо игольчатого можно использовать винтовой бур или бур-ложку. Но чтобы поменять наконечник бура, придется извлечь буровую колонну.

Ударное воздействие осуществляется до того момента, когда наконечник бура пронзит песчаный водоносный слой и уткнется в ниже расположенную глиняную подушку, являющуюся водонепроницаемой. Понять, что бур оказался в районе водоносного слоя, несложно по поглощению воды трубой.

Кода фильтр-игла достигнет водоносного слоя, колодец следует раскачать. К оголовку скважины нужно присоединить насос, и под давлением подавать на глубину воду. Она размывает водоносные слои, и в районе фильтры образуется полость, которую тут же заполняет вода. Мероприятия по раскачке проводят по мере надобности, обычно один раз в несколько лет.
