Какие радиаторы отопления подходят для панорамных окон

Выбор конвекторов


Простая таблица для выбора мощности внутрипольного конвектора.

Выбрать конвекторы для отопления витражей очень легко – ориентируйтесь на именитые торговые марки, но не на самые дешевые. Кстати, даже среди отечественных производителей есть явные лидеры в данном сегменте (например, конвекторы от БСП). Среди зарубежных брендов лидером по качеству является вышеупомянутый Mohlenholf, но его продукция отличается дороговизной.

Выбор по мощности идет по стандартной формуле – на 10 кв. м. площади нужен 1 кВт тепла. Учитывая большую площадь остекления и низкое соотношение площади витражей к площади стен, необходимо предусмотреть солидный запас. Если же денег на подходящие по мощности обогреватели нет, можно смонтировать в помещении дополнительные батареи, разместив их вдоль стен.

В некоторых случаях в помещениях с панорамными окнами прокладывают теплые полы, обеспечивающие поддержку теплого микроклимата.

Также необходимо обратить внимание на то, что в продаже присутствуют конвекторы для отопления витражей с естественной и искусственной конвекцией. Учитывая большую площадь остекления, имеет смысл присмотреть внутрипольный конвектор с вентилятором, чтобы увеличить эффективность обогрева. В ночное время суток его можно отключить

В ночное время суток его можно отключить.

Сфера использования напольных радиаторов

Для начала разберемся, где используют приборы отопления, которые устанавливаются на пол.

Водяные напольные батареи отопления целесообразно применять в таких случаях:

  1. В помещениях, где по тем или иным причинам не получается установить традиционные радиаторы для настенного монтажа. Такое часто бывает в домах, где стены выполнены из рыхлого материала (газобетона, пенобетона) или обшиты гипсокартоном. На них нельзя навешивать даже легкие алюминиевые приборы.
  2. В витринах магазинов и ТРЦ применяют низкие напольные радиаторы отопления для панорамных окон. Такое остекление нельзя оставлять без тепловой завесы, потому что на окнах будет скапливаться конденсат, образовываться наледь.

В отличие от навесных отопительных агрегатов напольные батареи устанавливаются только на пол, не крепятся на стены. Высота этих приборов меньше, чем у их секционных собратьев. Подставка под агрегат жестко прикрепляется к полу.

Преимущества и недостатки

К преимуществам, которые имеют низкие радиаторы отопления, можно отнести следующее:

  • агрегат можно монтировать в любом месте, не обращая внимания на высоту окон;
  • низкий отопительный прибор экономит свободное место в помещении;
  • благодаря стильному дизайну и привлекательному внешнему виду батарея не портит интерьер помещения, вписывается в любой дизайн комнаты;
  • можно монтировать в помещении с панорамными окнами, чтобы создавать тепловую завесу перед ними;
  • при установке не имеет значения материал и прочность стен, потому что батареи к ним не крепятся.

Минусы у подобных отопительных приборов тоже есть, они заключаются в следующем:

  1. Чтобы подключить батарею к отопительной системе, нужно проложить трубы в стяжке пола, потому что они будут мешать при расстановке мебели. Скрытая прокладка трубопроводов считается не лучшим вариантом, потому что обслуживать и ремонтировать сети сложнее.
  2. Тепло от этих приборов отопления распределяется неравномерно, поэтому агрегат не подходит для обогрева помещений значительной высоты. При этом некоторые участки комнаты могут вообще не обогреваться.
  3. Из-за скрытой прокладки трубопроводов стяжку пола в помещении делают определенной высоты, что создает трудности при креплении радиаторов.

Существенным недостатком напольных отопительных агрегатов является то, что они стоят дороже секционных навесных батарей, а помещение обогревают хуже.

Разновидности напольных батарей

Все горизонтальные радиаторы отопления, которые монтируются на пол, делятся на несколько видов в зависимости от материала исполнения:

Батареи из чугуна повсеместно применялись в прошлом столетии, но эстетической привлекательностью они похвастаться не могут. Их основной минус в том, что внутри конструкция быстро заиливается, поэтому ее нужно регулярно прочищать (примерно раз в три года). При механическом воздействии чугун может трескаться. То же происходи и при гидроударах. Большей популярностью сегодня пользуются стальные радиаторы. Они достаточно прочные и внешне привлекательные. Однако пластинчатые приборы из стали часто протекают в районе сварного шва. Самые надежные и красивые биметаллические агрегаты. Внутри алюминиевого корпуса находится стальной сердечник. Благодаря этому теплоотдача прибора достаточно высокая, а оптимальная прочность позволяет монтировать их в централизованных сетях с высоким давлением. Алюминиевые батареи самые легкие, но они не рассчитаны на высокое давление в сети, поэтому применяются только в автономных системах

Важно тщательно подбирать материал труб и фитингов, потому что с некоторыми металлами алюминий формирует гальванические пары

По конструкции напольные агрегаты бывают панельные и секционные. Панельные батареи делают только из стали, а секционные производятся из биметалла, чугуна или алюминия. Кроме этого, все отопительные приборы бывают разной высоты.

Важно! Самые небольшие теплопотери при малом количестве секций имеют более высокие батареи

Достоинства и недостатки

Заявленные преимущества низких радиаторов в горизонтальном исполнении определяются уже рассмотренными особенностями их применения. Они проявляются в следующем:

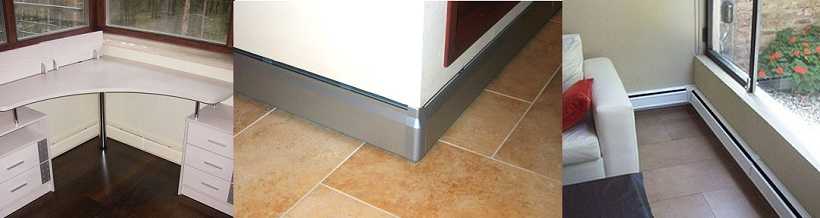

  • маленькие размеры, сравнимые с габаритами их плинтусных аналогов;
  • высокая теплоотдача, являющаяся отличительной характеристикой большинства моделей радиаторов напольного типа, за исключением чугунных образцов;
  • привлекательный внешний вид, не портящий интерьеров современных помещений;
  • широкий выбор цветовых исполнений, начиная с традиционного белого цвета и заканчивая большой палитрой различных оттенков.

Помимо градаций белого цвета в отдельных дизайнерских решениях применяется прием стилизации под дерево или камень.

К плюсам нагревателей относят простоту монтажа, связанную со способом размещения в подоконном пространстве. Обычно они устанавливаются на ножках, уже имеющихся на корпусе изделия, после чего пользователю останется только подсоединить патрубки к нижней подводке. Отдельные образцы фиксируются непосредственно на поверхности пола или же страиваются прямо в него. С их помощью удается обогревать значительные по площади помещения, а также размещать близко к стенам, не загромождая жилого пространства.

К числу недостатков отопительных батарей этого класса относят:

  • ограниченность способов прокладки труб – необходимость встраивания в стену или в пол;
  • возможность использования только одного способа обогрева – конвекцией;
  • сложность подбора и приобретения модели, подходящей для конкретных условий эксплуатации.

Минусом изделий считается и сравнительно высокая стоимость, заявленная производителем. Она существенно превышает аналогичный показатель у образцов классических батарей.

На что обращать внимание: рабочие характеристики

Радиаторы отопления, встраиваемые в пол, делятся на два вида: электрические и водяные. Выбор тех или иных зависит от наличия подключение к централизованному отоплению. Электрические модели более универсальны.

Водяные модели более экономичны в эксплуатации, более надежны и долговечны. Их рекомендуют устанавливать в помещениях с большой площадью остекления. Также водяные батареи выбирают для помещений с высоким уровнем влажности (сауны, бассейны, оранжереи, зимние сады). Для таких условий используют специальную дренажную версию устройства.

Выбор подходящей модели делают на основании следующих параметров:

Габариты и вес конструкции.

  • Тип. Две разновидности: водяные и электрические; каждая с вентилятором или без него.
  • Отапливаемая площадь (свидетельствует о мощности).
  • Назначение. Для загородных домов или универсальные (для квартир и загородных домов). Отопительные системы бывают двух- или однотрубными; радиаторы рассчитаны на работу с централизованной или автономной системой.
  • Тип используемого теплоносителя (для водяных моделей). Возможные варианты: вода, гликолевая смесь (30% гликоля) или универсальный.
  • Для водяных агрегатов: рабочее и опрессовочное давление (при гидравлических испытаниях, обычно на 15-25% выше рабочего), также диаметр подключения.

О том, когда внутрипольные конвекторы необходимы, в следующем видео:

Разновидности моделей

Напольные радиаторы отопления, встроенные в пол, разнообразны по функционалу, на что надо обязательно обращать внимание при выборе. Возможны следующие разновидности:. Вентиляторы в моделях с принудительной конвекцией работают от сети с напряжением 220 В или от источника с постоянным током на 12 или 24 В

Вентиляторы в моделях с принудительной конвекцией работают от сети с напряжением 220 В или от источника с постоянным током на 12 или 24 В.

  • Термостат, управляющий температурой и мощностью, может быть электронным или механическим. Он располагается в корпусе, а контролируется дистанционным пультом. Электронная разновидность позволяет программировать изменение температуры в виде сценария.
  • Существуют модели не только для отопления, но и для охлаждения. Они более сложны в устройстве и стоят дороже.
  • Модели для высокого уровня влажности изготавливаются из материалов, не поддающихся коррозии. Для отвода конденсата предусмотрен дренажный сток.
  • Некоторые модели оснащаются гибкими шлангами; их можно ставить на пол или убирать в нишу.

Современные здания имеют разнообразные архитектурные формы, в которые не вписываются стандартные радиаторы. Проблема решается с помощью угловых и радиусных внутрипольных конвекторов. Такие устройства необходимо заказывать, то есть, выезжать на объект и производить замеры.

Подобные батареи обладают следующими особенностями:

  • Угловые модели. Угловые конвекторы используют в помещениях с панорамным окном угловой формы. Конструкцию собирают из двух частей, при этом учитывают градус соединения угла. Декоративную решетку нередко выполняют в виде узора из двух частей, сходящегося на стыке.
  • Радиусные. Изогнутая форма радиатора копирует радиус оконного проема и повторяет его линию. Напольная решетка также разрабатывается и изготавливается под индивидуальный заказ.

Рекомендации по выбору

Чтобы рассчитать необходимую мощность встроенного радиатора отопления в пол, учитывают зимнюю температуру воздуха и габариты помещения (площадь, размеры окон, высоту потолков.). В среднем на квадратный метр площади получается около 100 Вт мощности конвектора.

Если при выборе вы остановились на бюджетной модели без корпуса, надо продумать две вещи: способ крепления к полу и термоизоляцию, чтобы уменьшить потери тепла. Для термоизоляции можно выбрать любой строительный материал, устойчивый к нагреванию.

Об отоплении дома с панорамными окнами в следующем видео:

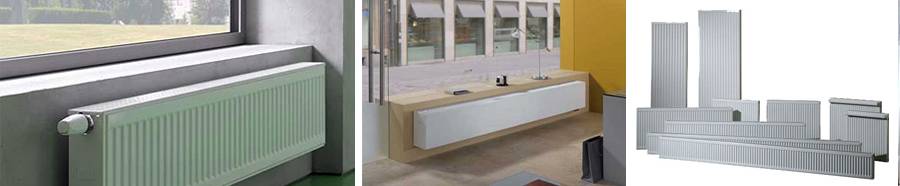

Какие существуют виды низких теплообменников

Различают приборы, опираясь на следующие критерии: разновидность материала, из которого они изготовлены, конструкционные особенности основных компонентов – секций, пластин и по высоте. Производятся высотой от 200 до 450 мм, длиной от 500 до 6 000 и глубиной от 10 до 230. Выделяют следующие их виды:

1. Чугунные секционные, ребристые. Плюсами является хорошая тепловая инерционность и устойчивость к коррозии. Недостатки: низкое рабочее давление до 10 атмосфер, хрупкость, предрасположенность к скоплению грязи и налета внутри каналов, что со временем уменьшает теплоотдачу. Компактными батареями из чугуна являются модели МС 140М-300 (высота 388 мм).

2. Стальные панельные радиаторы представляют собой одну или несколько нагревательных пластин, заключенных в ребристую оболочку. Обладают прекрасной теплопроводностью и низкой инерционностью, потребляют минимальное количество теплоносителя. К примеру, стальной радиатор размером 100 мм в глубину, высотой 300 и длиной 1 000, может создать эффективную тепловую завесу у окна, площадь остекления которого до 4 м2.

Недостатки: неустойчивы к гидроударам, при сливе воды на стенках панелей может образовываться коррозия, конвекционный способ передачи тепла способствует образованию в помещении мелких частиц пыли. Из всех компактных обогревательных приборов имеют наиболее высокую стоимость. Например, цена радиатора Керми высотой 300 мм в зависимости от длины и глубины составляет 1 260 — 5 100 рублей.

3. Алюминиевые, литьевые и экструзионные секции характеризуются небольшим весом, хорошей теплоотдачей и элегантным дизайном. Технические характеристики низкого алюминиевого радиатора позволяют ему выдерживать рабочее давление до 16 атмосфер. Недостатки: низкая конвекция, срок эксплуатации (10-15 лет), неустойчивость к гидроударам и как следствие – возможные протечки между секциями. Купить батарею размером 200 мм из алюминия можно за 340 — 1 250 рублей.

4. Биметаллические состоят из 2 частей: сердцевины, изготовленной из стальных или медных труб и алюминиевой оболочки. Преимуществами являются: способность выдерживать высокое (до 100 атмосфер) давление, малый объем потребляемой воды и хорошая стойкость к коррозии. Секционный низкий биметаллический радиатор Rifar Base 200 имеет закрытую заднюю поверхность, что позволяет монтировать его в непосредственной близости от стеклянных поверхностей. Некоторые модели снабжаются ножками для установки на пол. Однако по теплоотдаче биметаллические батареи уступают изделиям из алюминия, а их стоимость при этом выше на 10-15 %.

5. Самыми низкими бывают пластинчатые батареи конвекторного типа. Такие линейные или плинтусные радиаторы имеют высоту от 200 до 400 мм и могут крепиться к стене и полу, при необходимости закрываются декоративными решетками. Характеризуются хорошей теплоотдачей, способностью выдерживать рабочее давление до 20 атмосфер. Выпускаются в виде цельных изделий определенной длины. При протечке требуют полной замены, что вызывает некоторые неудобства.

Что нужно учесть при покупке

Современный рынок отопительных приборов насыщен изделиями российских и мировых брендов, отличающихся по техническим характеристикам, качеству, цене. Для того чтобы избежать излишних расходов и не прогадать с качеством, специалисты рекомендуют учитывать следующие факторы:

1. Для централизованных систем отопления, которыми снабжены жилые многоэтажные дома, подойдут чугунные радиаторы. Для зданий с панорамными окнами лучше использовать биметаллические или алюминиевые.

Хитрый счетчик, сберегающий электроэнергию. Окупается за 2 месяца!Это нужно знать каждому, чтобы сэкономить!

Для закрытых отопительных систем, которые монтируются в частных домах, рекомендуются батареи из стали или алюминия.

2. Длина радиатора должна соответствовать размерам оконного проема или быть на 10-20 см больше. В противном случае не удастся создать эффективной тепловой завесы, что приведет к неравномерному прогреву воздуха в помещении.

Технические характеристики и стоимость наиболее популярных моделей

Нормативные требования

Высота подоконника

Во всех без исключения домах советской постройки стандартное расстояние от пола до окна составляло 70 — 85 сантиметров.

Как легко заметить, оконные проемы начинаются не от пола.

Почему? Да просто потому, что на подоконную тумбу монтировались радиаторы отопления, создающие тепловую завесу перед оконным проемом.

Функция радиатора — создать тепловую завесу перед окном.

Зачем окнам нужна тепловая завеса? Она решает как минимум две проблемы:

Исключает появление холодных сквозняков. Воздух с улицы, проникающий внутрь через зазоры оконных рам, смешивается с восходящим потоком воздуха от горячей батареи;

Окно без тепловой завесы станет источником холода зимой.

Прогревает стекла, исключая образование на них конденсата и изморози.

Созданная радиатором тепловая завеса прогревает стекла.

ГОСТ на высоту окна от пола отсутствовал в СССР, нет его и сейчас. Однако косвенное упоминание этого параметра можно найти в СНиП 3.01.01-87, в котором излагаются требования к несущим и ограждающим конструкциям.

Какой же должна быть высота окна от пола по СНиП? Документ дает следующие рекомендации:

  1. Радиатор отопления должны отделять от пола как минимум 10 сантиметров. Зазор необходим для того, чтобы близость пола не ограничивала конвекцию воздуха;
  2. Зазор между батареей и подоконником должен быть равен как минимум 6 — 8 сантиметрам. Цель создания зазора та же — не препятствовать конвекции.

Расстояния от радиатора до подоконника и пола.

К этим значениям следует добавить высоту самого отопительного прибора.

Размеры радиатора МС-140.

Сложив размер зазоров и высоту батареи, мы получим 76,8 см. Именно таким будет минимально допустимое расстояние от окна до пола.

Типичная высота оконного проема над полом.

Площадь окон

На какой высоте устанавливают окна от пола строители — мы выяснили. Теперь нам предстоит узнать, существуют ли какие-то нормативные ограничения их максимальной площади.

Чрезмерно большая площадь окна может создать владельцу проблемы.

Ответ найдется в СНиП 2.08.01-89, регламентирующий строительство жилых зданий. Согласно этому документу, соотношение окна к площади пола помещения должно лежать в диапазоне 1:5,5 — 1:8.

Отношение площади окон к площади пола для помещений разного назначения.

Итак, вы решили пойти против правил. Вас не интересует, на какой высоте от пола располагаются окна в многоквартирных домах типовых проектов и какую площадь они имеют: ваши окна должны быть панорамными, высотой от пола до потолка.

Одобряю. Три года назад я рассуждал так же. И сейчас, по прошествии этого времени, я могу привести ряд веских аргументов в пользу французских окон.

Довод первый: обзор

Если ваши окна выходят не на помойку или глухую стену соседского дома — почему бы не насладится красивым пейзажем? Для меня этот аргумент был основным. Дом расположен так, что фронтоны мансарды смотрят на живописные горы и гавань, и закрывать их глухими стенами не хотелось вовсе.

Красивый пейзаж — основной аргумент в пользу большой площади окон.

Довод второй: освещенность

Как известно, естественное освещение оптимально для глаз. Наше зрение формировалось при вполне конкретном спектре света — солнечном, и отклонения от этого спектрального состава глаза переносят весьма… скажем так — неодобрительно.

Эволюция приспособила наши глаза к вполне конкретному спектру освещения.

Понятно, что большая площадь окон обеспечит яркое естественное освещение комнаты круглый год

Это особенно важно для детей, которые учатся по бумажным учебникам и много пишут в ходе выполнения домашних заданий

Чем больше окна, тем лучше освещено помещение.

Довод третий: восприятие пространства

Квартира с окнами в пол кажется гораздо просторнее, чем та же квартира с оконными проемами стандартного размера. Причина — в том, что часть видимой границы пространства отсутствует. Да, на реальную полезную площадь окна повлиять не могут, но зрительное восприятие помещения изменится радикально.

Комната с французскими окнами выглядит больше реального размера.

Радиаторы для панорамных окон

В данной статье мы рассмотрим основные варианты обогрева помещений с панорамными окнами, их достоинства и недостатки. Большие, широкие окна в пол создают неповторимую атмосферу в доме: наполняют помещение светом, открывают потрясающий вид. Одновременно, современные энергосберегающие стеклопакеты позволяют применять панорамные окна даже в российских условиях. Неудивительно, что данное архитектурное решение набирает все большую популярность. Но оно, в то же время, требует и более тщательного планирования предстоящих ремонтных работ.

Внутрипольные конвекторы для панорамных окон

Чаще всего, обогрев подобных помещений возлагают на внутрипольные конвекторы. Это самое очевидное и простое решение с точки зрения дизайна: конвектор не бросается в глаза, не закрывает вид из окна и при этом располагается прямо под окном, надежно защищая окно от конденсата. Внутрипольные конвекторы удобны также для дизайнеров интерьеров: они могут никак не учитывать отопительные приборы в своем проекте, предполагая, что это будут незаметные конвекторы в полу. Большинство производителей предоставляют возможность покраски декоративной решетки в цвет напольного покрытия.

Но внутрипольные конвекторы имеют и определенные недостатки, не позволяющие назвать их универсальным решением:

  • Во-первых, не всегда есть техническая возможность их установить. Например, это может быть связано со слишком жесткими ограничениями по высоте конвектора, из-за чего не получается найти подходящую модель.
  • Во-вторых, конструкция конвекторов делает их сложными для уборки: они довольно легко собирают пыль, которую уже затруднительно убрать из-под теплообменника.
  • В-тертьих, внутрипольные конвекторы — относительно маломощный отопительный прибор. В большинстве случаев их оказывается не достаточно для полноценного обогрева всего помещения. Решением может быть использование конвекторов с принудительной конвекцией, снабженных тангенциальными вентиляторами, но это не только увеличивает общую стоимость оборудования и монтажа, но также и отрицательно сказывается на комфорте внутри помещения: постоянный небольшой шум от работы вентиляторов, мелкая дисперсионная пыль в воздухе и т. д.

Внутрипольные конвекторы для панорамных окон.

Плюсы:

  • Конвекторы хорошо вписываются в интерьер и не загораживают вид из окна
  • Располагаясь непосредственно под окном, конвекторы надежно защищают помещение от сквозняков и образования конденсата на стекле

Минусы:

  • Не всегда возможна установка конвекторов по техническим причинам
  • Внутрипольные конвекторы обладают небольшой тепловой мощностью, из-за чего их можно использовать только в комбинации с другими отопительными приборами. Конвекторы с принудительной конвекцией имеют высокую мощность, но при этом обладают и собственными недостатками.
  • Как и любые конвекторы, внутрипольные конвекторы довольно трубы для уборки от пыли. Поэтому поддержать идеальную чистоту в доме будет сложнее.

Низкие радиаторы для панорамных окон

Другим решением для отопления могут служить низкие напольные радиаторы. Они более универсальны — могут быть установлены практически при любой разводке труб в квартире и при любой высоте заливки пола.

Основным недостатком низких радиаторов является то, что они частично перекрыывают вид из окна, а в некоторых случаях могут и мешать его полному раскрытию, а также мойке стекол.

Плюсы:

  • Радиаторы располагаются непосредственно напротив окна — защащиют окна от конденсата, а также помещение от сквозняков.
  • Низкие напольные радиаторы могут быть установлены практически в любых условиях: любая разводка труб и высота пола.

Минусы:

  • Радиаторы частично закрывают панорамное окно
  • Низкие радиаторы также будут мешать открыванию окна (если предусмотрено его конструкцией), а также в некоторых случаях — мытью окна.

Радиаторы рядом с окнами

Интересным дизайнерским решением могут являться радиаторы, расположенные рядом с панорамными окнами. В этом случае радиаторы равномерно прогревают помещение и при этом не закрывают окно. Основным недостатком здесь является не оптимальное расположение радиаторов отопления.

Плюсы:

  • В большинстве случаев это самый недорогой вариант
  • Большой выбор в месте расположения радиатора, а также в выборе модели радиатора
  • Радиаторы легки в уборке

Минусы:

  • Радиатор не перекрывает потоки холодного воздуха со стороны окна, в результате чего рядом с окном температура может быть ниже, чем в остальном помещении
  • В некоторых случаях возможно образование конденсата на стекле, но это скорее вопрос недостаточной вентиляции или плохого качества стеклопакета.

​​

Почему батареи ставят у нас под окна и никак иначе

Из учебника по физике мы помним, что теплый воздух легче холодного, поэтому он всегда стремится занять верхнее положение. Эти особенности движения потоков воздуха может объяснить даже школьник. Также нужно учесть, что температура оконного стекла всегда ниже температуры стены.

Получается, что зимой, когда включается центральное отопление, происходит следующий процесс движения воздушных масс в квартире:

  • около окна воздух охлаждается и стремится сверху переместиться в нижнюю часть комнаты;
  • далее холодный воздух распространяется по полу во всем доме, вытесняя теплый воздух, который аккумулируется вверху под потолком;
  • в результате в комнате создается неприятная атмосфера, когда в зоне нахождения людей становится холодно.

Чтобы избежать такого развития ситуации, нужно поставить отопительный радиатор под окном. В этом случае теплый поток воздуха, поднимаясь от нагревателя, будет смешиваться с холодным потоком воздуха от окна. Такое перемешивание позволяет сохранять комфортную температуру воздуха в нижней части жилища, отсекая холодные потоки, спускающиеся от оконного проема.

Теперь понятно, почему радиаторы ставят под окном, а не перемещают их в другие места.

Кроме того, нужно понимать, что радиатор под окном по функции еще и позволяет предотвращать запотевание и замораживание окна. Вспомните, как в частном деревенском доме, в котором основным источником тепла является печь, часто на окнах скапливается изморозь, стекло покрывается узором из инея и не дает проходить солнечному свету в жилище.

В целом, правильное расположение элементов отопления квартиры зависит от климата и материалов, из которых построен дом. В южных районах, где редко бывают морозы ниже 20 градусов и относительно сухой воздух, при остеклении помещения качественными стеклопакетами, батареи можно расположить в любом месте, при этом окна останутся чистыми без наледи, а в квартире будет комфортная температура.

Монтаж устройств

Разработка архитектурного проекта

Сразу следует отметить, что встраиваемые радиаторы отопления представляют собой достаточно сложное оборудование с точки зрения монтажа. Поэтому браться за выполнение работы своими руками можно только в том случае, если вы на 100% уверены в своих силах и умениях.

Возможность использования таких приборов отопления должна быть заложена еще на стадии архитектурного проектирования строения.

При этом целесообразно принять во внимание следующие нюансы:

Удостоверится, что созданный чертеж соответствует требованиям санитарных и других служб

Здесь важно соблюсти требуемую толщину пола на первом этаже или прочность железобетонных плит перекрытия на втором. Ведь помимо непосредственно радиаторов, там же будут монтироваться трубопроводы, подающие и удаляющие теплоноситель

Важно подготовить канал нужного размера

Чем он глубже и длиннее, тем более мощную батарею вы сможете установить. Однако ниша в полу такого размера влияет на прочностные характеристики конструкции, потому инженер, осуществляющий расчеты, должен предусмотреть возможность установления радиатора под полом.

Обустройство системы отопления

Помимо конструктивных элементов здания, проектированию подлежит и сама климатическая система. В частности, нужно правильно поместить трубы, которые подводят теплоноситель, а также определить места установки воздушных клапанов, удаляющих из труб и радиаторов накопившийся там воздух.

Иначе тепловой энергии, вырабатываемой радиаторами, будет недостаточно, чтобы прогреть воздух в помещении до нужной температуры.

Целесообразно предусмотреть автоматическое управление радиаторами с использованием электронных клапанов и датчиков. Это позволит более точно регулировать режимы работы в зависимости от внешних условий, что не только добавит комфорта, но и даст возможность более экономно расходовать энергоносители (газ, солярку, электричество и так далее).

Монтаж ниши

Самый ответственный этап – изготовление ниши под радиатор. Инструкция по ее конструированию проста

Здесь важно соблюсти всего одно очень важное условие – обеспечить непрерывный гидроизоляционный слой (особенно если монтаж ниши производится на первом этаже, где черновой пол устроен «по грунту»)

Процесс работы для удобства изложения разобьем на несколько последовательных этапов:

  1. Подготавливается ниша необходимой длины и ширины. Если пол еще не залит, это сделать просто. Но и в готовом напольном покрытии тоже можно сделать необходимые углубления. Это займет не намного больше времени.

Схема ниши для внутрипольного покрытия в межэтажном перекрытии

  1. Защита от воды обустраивается с применением обмазочных или рулонных материалов. Убедитесь, что они при нагревании не выделяют вредных для организма человека веществ.
  2. Следующий этап – утепление. Можно выложить нишу пенополистиролом или другим материалом с низким коэффициентом теплопроводности.
  3. После этого нужно оформить нишу декоративным материалом. Можно просто оштукатурить ее либо облицевать керамической плиткой, которая использовалась для укладки на пол террасы или веранды. В первом случае нужно армировать поверхности сеткой, чтобы избежать растрескивания или осыпания в результате температурных и усадочных подвижек основания.

Схема обустройства ниши в полу «по грунту»

Верхнюю кромку выемки для конвектора можно оформить уголками и предусмотреть кронштейны, удерживающие декоративно-защитную решетку.

Комбинированные решения

В случае, когда необходимо обогревать очень большие по площади комнаты, где установлены большие окна, можно комбинировать канальные обогреватели с другим климатическим оборудованием:

  • классическими радиаторами отопления;
  • системой подогрева полов.

В этом случае необходимо установить и правильно настроить автоматическую систему контроля микроклимата, которая будет самостоятельно согласовывать работу всех смонтированных устройств, добиваясь максимально эффективного и экономичного результата.

Для отопления могут использоваться и комбинированные решения

Плинтусное отопление

Этот вид отопительных приборов появился в нашей стране не так давно. Это очень похожие на медно-алюминиевые радиаторы устройства: та же медная трубка, на которую надеты медные или алюминиевые конвективные пластины. Просто у них другой способ соединения, компоновки и другие габариты. В нагревательные модули (трубки с пластинами) могут вставляться ТЭНы или они могут собираться в замкнутые контура, по которым циркулирует теплоноситель. Располагаются они вдоль пола по периметру стен, прикрываются металлическими декоративными накладками. По ширине — около 3см, по высоте 12-20 см в зависимости от мощности. Точно низкие радиаторы.

Так выглядит плинтусное отопление. Больше никаких других отопительных приборов

Достоинства, недостатки

Достоинство в том, что большая часть тепла (70-80%) передается тепловым излучением. От тепла, поднимающегося от теплых плинтусов, нагреваются в первую очередь стены. Они затем начинают излучать тепло. Потому в комнате наблюдается более равномерная температура, и теплый воздух не скапливается вверху.

Еще один плюс — очень компактные размеры и при этом довольно большая теплоотдача: один метр выдает на средних температурах 180-280 Вт. К тому же они не бросаются в глаза и предоставляют широкий простор для дизайнерских решений.

Минус один — высокая цена.

Область применения

Выбор низких радиаторов широк: они есть в любой группе. К любым условиям и требованиям можно подобрать подходящий вариант.

Типы радиаторов отопления

Для оборудования дома можно выбрать разные модели приборов отопления – можно алюминиевый радиатор, электрический настенный обогреватель или чугунную батарею из нескольких секций. Вопрос в том, сможет ли такая батарея эффективно обогреть комнату, в которой есть большие окна.

Строительные нормы регламентируют на каком расстоянии, необходимо разместить батарею под окном. Но при этом эти нормативы не указывают, какие именно вешать батареи под витражи или под панорамными конструкциями. Дело в том, что современные технологии предлагают несколько вариантов организации отопления в квартире. В том числе и в такой нестандартной ситуации как установить батарею отопления под панорамным окном, на всю высоту комнаты.

В зависимости от материала изготовления для монтажа в систему центрального или автономного отопления могут быть выбраны:

  • чугунные секционные батареи;
  • алюминиевые радиаторы;
  • биметаллические радиаторы;
  • стальные модели;
  • радиаторы из меди.

В этом месте можно разместить и конвекторы для подключения к электрической сети в настенном положении или установить их в пол под декоративную крышку.

Приборы отопления могут быть:

  • в виде полноразмерных радиаторов;
  • низкие батареи отопления для панорамных окон;
  • напольные батареи;
  • медные батареи для установки в плинтус;
  • конвекторы для панорамных окон для размещения в полу.

О конструкции

Идея установки радиаторов в полу используется в современных частных домах, в помещениях с низкими подоконниками (например, в новостройках), в офисных и торговых центрах, в спортзалах. В таких условиях монтаж обычных радиаторов нерационален, как с точки зрения эстетики, так и из соображений теплоэффективности. Поэтому выбирают устройство, которое укладывают в стяжку на уровне напольного покрытия; замаскированный агрегат состоит из следующих элементов:

  • Корпус. Для качественного оборудования его делают из нержавеющей стали, устойчивой к коррозии. О материале корпуса нужно узнавать перед покупкой: если он изготовлен из технической стали, служба будет недолгой.
  • Теплообменник. Это металлический контур, по которому циркулирует рабочая жидкость. Центральной частью служит медная трубка, к ней присоединены пластины, и зазор между ними отсутствует. Ребристый нагреватель отличается высокими показателями теплоотдачи. Во время работы тепло от трубки передается на пластины; через них осуществляется теплообмен с воздухом.
  • Напольная решетка. Панель, которая прикрывает конструкцию и защищает ее от случайных повреждений, монтируется в уровень с финишным покрытием. Решетка бывает съемной или присоединенной к корпусу, пластиковой, металлической (алюминиевой) или деревянной. Решетка, даже металлическая, нагревается не выше 30°C, и полностью безопасна в быту.
  • Вентилятор. Помогает получить больше тепла и лучше распределить его по помещению. Чтобы уменьшить шум от работающего вентилятора, применяют виброзащитные опоры.
  • Вспомогательные элементы. К ним относится клапан сброса, нужный для устранения завоздушивания, и регуляторы, помогающие во время эксплуатации выбирать подходящий температурный режим.
Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
