Биметаллические трубы особенности их применения

Структура оребрённых труб

Оребрённая труба представляет собой конструкцию, состоящую из двух основных элеметов. Внутренний несущий элемент – это, как правило,гладкая труба из нержавеющей стали, меди, латуни, алюминия и др. Она обеспечивает устойчивость к избыточному давлению и защиту от коррозии. Материал определяется веществом, для которого будет предназначеа труба: для пресной воды используют латунь, для морской – нержавещющую сталь или мельхиор. Внешний элемент – рёбра – призван обеспечивать теплопередачу от внутреннего вещества (например, жидкость) к внешнему воздуху.

Способы оребрения и разновидности труб

Методы прозводства оребрённых труб различаются в зависимости от способа наружного оребрения. Отметим самые распостранённые из них.

Метод

Принцип производства

Сфера использования

Иллюстрация

1. Метод накаткиНа несущий элемент надевается металлическая труба, а затем при помощи прокатного стана на ней производится выдавливание рёбер.Производство промышленных воздухоохладителей и другом теплообменных агрегатах.
2. Метод спирального оребренияНа несущую трубу навивается металлическая лента по спирали с одновременным вдавливанием.Производство кожухотрубных теплообменников и аппаратов воздушного охлаждения.
3. Метод ТВЧПриваривание ленты к несущему элементу путём разогрева током высокой частоты в результате чего получается особо надёжное соединение.Производство аппаратов, которые используются при высоких температурах (котлы отопления).
4. Метод продольного оребренияРебра крепятся вдоль трубы перпендикулярно к ее поверхности.Используется значительно реже, чем предудущие методы. Как правило, характерен для производства кожухотрубных теплообменников и аппаратов воздушного охлаждения.

Подробнее об оребрении труб вы можете узнать на сайте научно-производственного объединения «Спецнефтехиммаш», которое с 1999 года занимается производством аппаратов воздушного охлаждения, кожухотрубчатых теплообменников и комплектующих элементов.

Преимущества использования термостойких труб с оребрением

Для создания термостойкого слоя поверхности покрываются окисью магния. После отжига они получают:

  • увеличение коэффициента теплопередачи;
  • высокую сопротивляемость к коррозии;
  • длительный срок службы;
  • повышенную стойкость к перепаду температур;
  • отсутствие необходимости в специальном уходе, они могут работать в любых условиях;
  • возможность применения в агрессивных средах.

Благодаря приобретенным достоинствам оребренные термостойкие виды имеют следующие преимущества:

  1. Высокая технологичность производства. Используемая контактная сварка потребляет мало энергии, для нее не нужны специальные расходные материалы и дорогостоящее оборудование.
  2. В промежутках между ребрами возникают турбулентные завихрения воздуха, что увеличивает интенсивность теплообмена на всех участках.
  3. За счет применения контактной сварки создается соединение между лепестками и основой с низким температурным сопротивлением.
  4. Уменьшение толщины пленки конденсата. Это связано с применением термостойкого покрытия. В результате происходит снижение уровня конденсации паров носителя.

Гофрированная нержавейка: способ монтажа, достоинства и недостатки

Если все остальные материалы знакомы нам давно, то на гофрированной нержавеющей трубе стоит остановить свое внимание уже из-за относительной новизны материала. Узнайте также о достоинствах электрических котлов отопления Галант

Узнайте также о достоинствах электрических котлов отопления Галант.

Монтаж

Как смонтировать из нее отопительную систему своими руками?

В плане проектирования система не имеет никаких особенностей и ничем, в принципе, не отличается от металлополимера с компрессионными фитингами. А вот соединяются трубы другим способом. Для них применяются фитинги без штуцера — труба просто обжимается снаружи прокладкой из высокотемпературного силикона.

Инструкция по сборке соединения предельно проста:

  • Отрежьте трубу по месту. Лучше воспользоваться специальным резаком. Цена этого приспособления — 700-900 рублей, что не очень много на фоне общей суммы затрат на монтаж отопления.
  • Вставьте ее конец в фитинг.
  • Затяните гайку на фитинге газовым или разводным ключом. Прокладка плотно обожмет трубу, сделав соединение герметичным; гофрирование же обеспечит ему прочность. Вырвать участок подводки из фитинга не сможет даже очень сильный человек.

Так фитинг устроен внутри.

Достоинства

Они весьма убедительны.

  • Прочность и устойчивость материала к скачкам давления позволяет использовать его в системах центрального отопления совместно с биметаллическими радиаторами. Подводка в этом случае не станет слабым звеном.
  • Нержавеющая сталь химически стабильна и не образует гальванических пар с алюминием или медью. Если кто-то из соседей в общем с вами отопительном контуре использовал медные трубы или поставил алюминиевые радиаторы — никаких негативных последствий ни для вас, ни для них это не будет иметь.
  • Простотой монтажа гофрированная нержавеющая труба для отопления превосходит даже пресловутый металлопластик с компрессионными фитингами. Инструменты нужны самые простые — пара разводных или газовых ключей да резак, без которого в принципе можно обойтись. Сборка одного соединения занимает не больше минуты.
  • Материал обладает практически неограниченным сроком службы. Что особенно приятно — этот срок не сокращается при превышении расчетной температуры теплоносителя.

Недостатки

Их немного.

Внешний вид гофрированной поверхности — скажем так, на любителя. Металлополимерные трубы, пожалуй, смотрятся лучше.

Дополнительно портят внешний вид неаккуратные изгибы.

Понятие усталости металла никто не отменял. Нержавейка выдержит довольно ограниченное количество деформаций. Если на подводке к радиатору будут постоянно раскачиваться дети — рано или поздно это вызовет ее разрушение.

Регистр отопления. Как рассчитать какой мощности нужен?

Существует пять основных видов конфигураций теплообменников. Такой прибор можно изготовить самостоятельно, но для этого необходимо произвести элементарный расчет регистра. Для этого можно воспользоваться формулой:

Q = Пи х dн х l х kх (tг — to) х (1 — ηиз), где

  • Пи = 3, 14, dн — показатель наружного диаметра трубопровода, измеряется в метрах, l — длина участка либо секции;
  • k — коэффициент передачи тепла, величина постоянная и равна 11. 63 Вт/м²*°С;
  • tг — показатель температуры воды в трубопроводе;
  • to — температура в помещении, где будет установлен регистр;
  • ηиз — коэффициент сохранения тепла (теплопередачи) изоляцией (если прибор изолирован, то его коэффициент равен 0,6-0,8, а если прибор обычный, то его коэффициент равен нулю).

Например, произведем расчеты, имея следующие данные: труба – 5 метров, диаметр – 159 мм, температура носителя – 80 градусов, температура помещения – 23 градуса.

После подставления этих данных в предложенную формулу получим 1655 Вт. Это мощность регистров, которая применима к горизонтальной трубе, проложенной в один ряд. Если рядов несколько, то на каждый дополнительный ряд применяют понижающий коэффициент, равный 0,9.

Установку данных отопительных приборов производят в соответствии с ГОСТ. Для этого нужна будет сварка и жесткое крепление, чтобы выдержать значительный вес прибора, а также воды.

Как правильно выбрать биметаллические радиаторы отопления: какие лучше?

Определяясь, какие биметаллические радиаторы отопления лучше для квартиры, рекомендуется рассмотреть товары отдельных производителей. Одной из популярных компаний, производящей изделия подобного типа, является Global Style. Продукция компании полностью адаптирована под российские условия эксплуатации. Радиаторы компании можно устанавливать с металлопластиковыми, стальными, медными или пластиковыми трубами.

Радиатор Глобал в интерьере

Кроме «Глобал» на нашем рынке есть другой итальянский производитель Sira, который предлагает три варианта продукции, в основном полубиметаллические. При этом приборы известны отличной теплоотдачей. Для поддержания нужной температуры потребуется меньшее количество секций, чем у других компаний аналогичной продукции.

Модель Сира

Из отечественных производителей стоит выделить компанию «Рифар». Полубиметаллическая продукция данной фирмы характеризуется надежностью и длительным сроком службы. Пользуются спросом модели со специальным антикоррозийным покрытием Rifar-zin, которое делает алюминий таким стойким.

Изделия отечественного производства компании Рифар ничем не уступают иностранным изделиям

В таблице можно видеть значимые характеристики радиаторов нескольких известных фирм на примере моделей с межосевым расстоянием 500 мм.

Название компанииRadena BimetallGlobal StyleRifar Base
Масса одной секции, кг1,951,971,92
Тепловой поток, Вт185168204
Рабочее давление, бар253520
Размеры(высота/глубина/ширина)552/85/80575/80/80570/100/80

Итальянская продукция ориентирована на долговечность и надежность изделий даже в ущерб показателю тепловой мощности.

Плюсы и минусы отопительных приборов

Структура биметаллических изделий позволяет улучшить качественные показатели данного вида оборудования. Стержень из стали внутри устройства характеризуется продолжительным эксплуатационным сроком и необыкновенной стойкостью к коррозии. Оболочка создается из алюминия, который обеспечивает быструю передачу тепловой энергии.

На схеме продемонстрированы варианты подключения приборов

Подобные изделия обладают такими параметрами:

  • Долгий срок службы. Стальные элементы внутри корпуса устойчивы к коррозии и повреждениям, поэтому срок службы устройства может достигать 20 лет;
  • прочность. Корпус выдерживает значительное давление и не боится гидроударов;
  • разнообразие видов изделий, стильный вид и сочетание с любым интерьерным стилем;
  • отличный показатель теплоотдачи, маленькая инерция и коррозийная стойкость;
  • компактность, удобство установки и малый вес;
  • экономичность. Механизмы подачи воды создают оптимальную комбинацию тепловой инертности и затрат энергоресурсов.

К минусам подобных конструкций можно отнести значительную стоимость и небольшой показатель пропускной способности.

Какой радиатор отопления лучше: алюминиевый или биметаллический вариант

Определяясь, какие радиаторы отопления лучше алюминиевые или биметаллические, стоит внимательно изучить особенности и характеристики данных вариантов.

Алюминиевый радиатор

Алюминиевые модели производятся из расплавленного алюминия, который заливается в формы. При этом радиатор становится полностью герметичным, что защищает от протеканий. Алюминий обладает большей теплопроводностью, чем биметалл или чугун. Кроме того, материал отличается прекрасной устойчивостью к коррозии.

В таблице показаны основные различия между отдельными видами радиаторов

К минусам моделей можно отнести хрупкость материала, изделие можно легко повредить. Также подобные приборы рассчитаны на небольшое давление в трубах. Основным плюсом биметаллического радиатора по сравнению с алюминиевым аналогом является высокая устойчивость к высокому давлению. Подобные конструкции можно устанавливать как в квартирах, так и в частных домах.

Как сделать радиатор отопления своими руками: 7 советов

Обеспечить уютную обстановку в доме даже в самую холодную зиму способны правильно выбранные и смонтированные батареиБытовые устройства, предназначенные для отопления домов и промышленных предприятий, отличаются высокой эффективностью. С их помощью можно отопить большую площадь помещения, они удобны и безопасны в использовании. Порой покупка такого оборудования приводит к тратам, который человек не может себе позволить. Оптимальны вариант для тех, кто не имеет возможности приобрести брендовый обогреватель – изготовить радиатор отопления своими руками.

Принцип функционирование батареи, изготовленной своими руками, не отличается от радиаторов, изготовленных в промышленных условиях. Самодельные устройства греют также хорошо, единственным их недостатком можно считать не слишком красивый внешний вид. Прибор для обогрева помещения называется отопительным регистром.

Установка радиатора отопления своими руками не вызовет никаких проблем, если следовать инструкции и советам специалистов

Отопительный регистр – прибор для обогрева, который представляет собой трубные системы, обеспечивающие циркуляцию теплоносителя.

Для изготовления обогревателя лучше всего использовать гладкостенные стальные трубы. Они могут иметь самый разнообразный диаметр – от 32 мм до 219 мм. Диаметр влияет на способность обеспечения необходимой теплообменной площадью поверхности регистра. Обогреватели должны быть компактными.

Виды регистров:

  • Секционные. Состоят из труб, которые глушат на торцах, которые соединяются при помощи стальных труб, имеющих меньший диаметр.
  • Змеевиковые. Имеют S-образную форму.

Для сборки обогревателя используют стальные трубы, потому что их легко собирать при помощи сварки, которая обеспечивает герметичность сделанных швов. Изготовить регистр отопления можно не из новых труб. Для изготовления можно использовать отрезки труб, которые могли сохраниться после проведения установочных работ.

Как сделать самодельные батареи отопления из профильных труб

К счастью многих потребителей, радиаторы отопления можно изготовить самостоятельно, избегая покупки дорогих устройств от промышленных компаний. Для самостоятельного изготовления понадобится потратить немало усилий и времени. Самый простой способ – использовать для изготовления радиатора профильную трубу квадратной или прямоугольной формы.

Наиболее просто изготавливать батарею из профильной трубы с квадратной или прямоугольной формой в разрезе

Конструкция изделий

Различия между разными видами продукции заключаются в форме лепестков и коэффициенте оребрения. Промышленное производство рассматриваемой группы труб может основываться на разных технологиях. Все зависит от назначения изделий.

Рассмотрим наиболее распространенный способ создания оребренной медной продукции. Сначала по всей площади трубы наносится канавка в виде змейки. Данная операция выполняется на токарном оборудовании посредством использования специального резца.

Затем в созданные пазы под натяжкой ставят полоски из меди. Их впрессовывают во внутрь. Чаще всего такое оборудование имеет функцию дополнительного нагрева. Это позволяет выполнить операцию более точно и качественно.

Оребренные медные трубы бывают нескольких разновидностей. Наиболее популярным видом являются изделия, сделанные полностью из меди. Такая продукция отлично передает температуру. Ее можно использовать как для охлаждения, так и для нагрева.

Еще одним вариантом продукции являются биметаллические изделия. Их производят из меди и стали. Первый металл представляет собой слой, занимающий около пятнадцати процентов толщины стенок. Он может находится как с внешней, так и с внутренней стороны. В некоторых случаях слой меди располагают с обеих сторон. Все зависит от назначения изделия.

Преимущество биметаллических труб заключается в их дешевизне. Купить эту продукцию можно относительно недорого. Цена трубы, сделанной целиком из меди, будет намного дороже. Биметаллическая продукция в некоторых случаях является оптимальным средством для создания качественного теплообменника. Данные изделия широко применяются в отопительных системах.

Что такое биметаллические трубы отопления?

Биметаллические трубы это трубы, состоящие из двух частей. Внешней сделанной из высокопрочной стали и внутренней, сделанной из дешевой стали.

Для чего это нужно? Во-первых, труба из биметалла обладает большей теплопроводностью и прочностью, чем труба из одного материала. Во-вторых, она имеет более органичный внешний вид и имеет низкую цену.

Биметаллические трубы для отопительных систем

Чаще всего для покрытия биметаллической трубы используют медь. Обычно толщина слоя покрытия не превышает 15 процентов толщины самой трубы. С какой стороны находится покрытие, зависит от назначения трубы. Оно может наноситься как с внешней и внутренней стороны, так и с обеих.

В результате получается труба, которая дешевле чем выполненная целиком из одного материала. Труба, обладающая прочностью и устойчивостью к механическим воздействиям. Труба, которая, благодаря покрытию из меди полностью защищена от коррозии.

Наиболее полезны свойства биметалла при воде низкой температуры, потому что трубы из стали более подвержены коррозии.

Особенно полезны биметаллические трубы при проведении отопления, по той же причине доступная цена и хорошая прочность. Так как внешняя оболочка трубы состоит в основном из нержавеющей стали, то она хорошо справляется с агрессивной окружающей средой, устойчива к коррозии. В биметаллические трубы добавляют минимальное количество углерода.

Конечно, подобные трубы не являются самым дешевым из возможных вариантов отопительных систем, иногда этот вариант является оптимальным.

У биметаллических труб хорошая теплоотдача параметр, являющийся основным для отопления. Из них легко сделать простейший радиатор.

Недостатки биметаллических труб

Естественно, у трубы есть свои недостатки. Одним из них является фиксированная площадь поверхности теплоотдачи, и изменить ее практически невозможно. Это означает, что количества тепла исходящего от трубы фиксировано для помещения любого объема.

Теплоотдачу можно увеличить двумя способами.

Самый простой заключается в том, чтобы заключить биметаллическую трубу в трубу большего диаметра. Но такой способ подходит только для складских и производственных помещений. Поэтому для увеличения теплоотдачи биметаллических труб используют оребрение.

Что же такое оребрение? Это покрытие внешней поверхности трубы оболочкой из материалов с хорошей теплопроводностью, таких как медь и алюминий (см. Диаметр алюминиевой трубы). Таким образом, достигается отличная теплопроводность в сочетании с устойчивостью к давлению внешней среды. В некоторых случаях оребрение сочетает в себе оба материала, что делает цену ниже, а устойчивость к коррозии больше.

Биметаллические трубы в дизайне

Биметаллические трубы применяются не только для проведения отопления, но и для дизайнерских работ.

Блестящие перила на лестнице выглядят очень эффектно, но как добиться такого эффекта?

Можно воспользоваться хромированием нанести на трубу хромовое покрытие. Но такой способ можно применять только внутри помещений, так как там практически нет неблагоприятных воздействий.

Но что делать там, где труба постоянно подвергается механическим воздействиям? Можно воспользоваться нержавеющей сталью, но это довольно дорогой материал. И вот тут нам на помощь и приходят биметаллические трубы.

Так как биметаллическая труба состоит из двух частей, она становится идеальным решением. Внешняя часть остается из той же нержавеющей стали, но внутри это обычная дешевая сталь. Такая труба остается дешевой, но вместе с тем она прочна, защищена от механических воздействий и вандализма.

На рынке большой выбор вариантов биметаллических труб, нужно лишь выбрать подходящий под данные нужды.

Скорлупа для теплоизоляции трубопроводов из пенополиуретана ППУ

Трубы полипропиленовые армированные: дешево и прочно

Биметаллическая труба

Биметаллические трубы с медным покрытием ( из меди МЗС) изготовляют по ГОСТ 10192 – 62 с Dy 10 – 350 мм, длиной до 9 м, на условное давление до 100 кгс / см2 и температуру до 250 С. Биметаллические трубы с покрытием из нержавеющей стали изготовляются по специальным техническим условиям. Защитные покрытия выполняются из нержавеющей стали Х18Н10Т, 20ХЗМВФ и др. Трубы большого диаметра изготовляются из биметаллического листа.

Биметаллические трубы из углеродистой стали с сребренной рубашкой из сплавов АМиМ и АД-1, как вторичные элементы аппаратов воздушного охлаждения, являются перспективным материалом для создания замкнутых двухфазных термосифонов.

Биметаллические трубы изготовляют наружным диаметром 10 – 70 мм и толщиной стенки 2 – 6 мм с интервалом по ГОСТ 301 – 50, включая толщину плакировочного слоя, в 0 8 мм.

Характеристика растрескивания стали под воздействием сероводорода.

Биметаллические трубы с плакирующим слоем из алюминия, или меди весьма перспективны для нефтяной промышленности.

Биметаллические трубы могут поставляться как с травленой, так и со шлифованной или электрополированной поверхностью. Качество наружной поверхности труб контролируется невооруженным глазом, внутренняя поверхность осматривается с помощью перископа.

Механические свойства некоторых биметаллических труб.

Биметаллические трубы применяют как изделия со специфическими свойствами благодаря выбранной комбинации металлов или как изделия, в которых плакирующий слой играет роль коррозионной защиты.

Механические свойства некоторых биметаллических труб.

Биметаллические трубы при осуществлении многих технологиче; ских процессов имеют значительное преимущество перед монометаллическими.

Биметаллические трубы углеродистая сталь никелькобальто-вый сплав используют в аппаратах крекинга нефти, при этом резко уменьшается абразивный износ трубопроводов.

Биметаллические трубы из этих металлов могут быть изготовлены путем протаскивания через фильеру с последующим спеканием слоев при индуктивном нагреве.

Биметаллические трубы внешним диаметром 6 – 100 мм со стенкой толщиной J-5 мм изготовляют с односторонней и двусторонней плакировкой.

Биметаллические трубы из углеродистой стали, плакированные внутри цветными металлами ( медью, бронзой), подвергаются деформации преимущественно волочением на короткой оправке, а при необходимости изготовления труб диаметром менее 32 мм с толщиной стенки менее 2 мм – холодной прокаткой.

Биметаллические трубы из стали, плакированной цветными металлами, наиболее часто применяют в качестве трубопроводов, работающих под давлением, и втулок подшипников скольжения.

Что выбрать для отопления: металл или биметалл

Металлическая труба из нержавеющей стали — это лучшее решение для системы отопления. Этот материал эффективно справляется с воздействием высокой температуры переносимой воды, агрессивной среды и механических повреждений. Надежность, прочность и долговечность нержавейки являются главными причинами, по которым изделия из него уже не первое десятилетие успешно используются для проведения отопления в домах.

Наравне с трубопроводом из нержавеющей стали широко используется биметаллическая магистраль для отопления. По нормативам ГОСТ она должна быть круглая и содержать наименьшее количество углерода. Кроме биметалла для отопления также используется металлическая труба, что покрыта медью изнутри. Такое сочетание позволяет полностью исключить заиливание и зарастание трубопровода, однако приводит к удорожанию материала, ведь медь в разы дороже нержавеющей стали.

В соответствии с ГОСТ слой меди, что наносится на трубное изделие для отопления, не должен составлять более 15% от общей толщины трубопровода.

Биметаллическая труба для отопления

Использование биметаллов для отопления позволяет пользоваться преимуществами каждого из металлов, и таким образом достичь оптимальной прочности, наилучшей теплопроводности и конкурентной цены. На рынке масса предложений для отопления и выбирать необходимо исходя из индивидуальных предпочтений, желаемой ценовой категории, особенностей здания и заранее намеченной схемы отопления.

Станки и оборудование для оребрения труб

А сейчас я покажу вам, как мы делаем оребряем и какое оборудование для оребрения труб используем. Начнем с накатного в первую очередь. Что его получить мы используем специальный прокатный стан с головкой в которой расположены накатные элементы, это сложный инструмент формирующий форму ребер. На таком стане можно оребрять трубки диаметром от 16 до 58 мм простых марок сталей, а так свободно обрабатывается труба стальная 12х18н10т.

Для получения спиральных klm форм используется станок для оребрения труб с настроенным инструментом формирующим L полочку и вальцующий ленту в несущую трубку. Это более простая конструкция, чем рассмотренная выше.

Оребрение методом твч делается на установке. К трубке и ленты подводится ток разогревающий их до состояния расплава в зоне контакта при этом трубка движется вперед, а лента перпендикулярно подводится и накручивается, по мере прохода она остывает и приваривается. Самое прочное, но не такое эффективное, но опять же все зависит от того, для чего она будет применяться.

Отдельно хочу рассказать о медной оребренной трубке производимой абсолютно цельной. Нет никаких контактов оребрения и трубы, вальцевания, сварки, накатки. Берется медная труба и формируются ребра специальными резцами. Это самая эффективная трубка! Но и самая дорогая. У нас ее заказывают либо на ответственные теплообменники, либо на компактные, так как у не самая большая теплопроводность и эффективность. Бывает, что и на отопление в тсж используют, берут воду или пар из котла и пропускают по трубкам, выходит очень тепло. А соединить можно любыми муфтами и как угодно.

Производство оребренных труб

оребренная труба

Оребрение труб теплообменников делается для того, чтобы максимально увеличить теплообменную поверхность. Это универсальный способ увеличения КПД теплообменных агрегатов. Во всех типах теплообменников оребренные трубы представляют собой основной конструктивный элемент. Если использовать простые гладкие трубы, то их количество придется увеличивать во много раз.

Там, где используется оребренная труба, она заменяет 12 обычных. Именно для этого и началось производство оребренных труб: чтобы повысить поверхность теплообмена без увеличения габаритов. Иногда этого бывает достаточно, чтобы решить все задачи проектирования, которые сводятся к поиску повышения КПД агрегата.

Эффективность работы любого теплообменника зависит от того, насколько высока интенсивность теплообмена. А интенсивность зависит от площади теплообменной поверхности. Оребрение позволяет эту площадь многократно увеличить.

Существуют разные методы производства оребренных труб: в зависимости от того, каким способом происходит оребрение. Это либо накатное, либо спиральное, либо продольное крепление ребер. Первые два метода более распространены. Последний относится к более редким видам.

При накатном методе одна труба надевается на другую и производится прокатка ребер. Получается поверх гладкой трубы некая муфта из другого металла с большей степенью теплопроводимости. Такие трубы применяются в секциях АВО, в промышленных воздухоохладителях и другом серьезных теплообменных агрегатах.

При производстве оребренных труб методом спирального оребрения стальная лента навивается на гладкую трубу по спирали (о чем несложно догадаться по названию). В некоторых случаях лента еще и приваривается. Последний тип труб с приваренной лентой используется в аппаратах, где происходит сильный разогрев. Трубы без приварки используются в теплообменниках кожухотрубных и аппаратах воздушного охлаждения.

Продольное оребрение используется не так часто. Ребра крепятся вдоль трубы, располагаясь перпендикулярно к ее поверхности.

Коэффициент оребрения трубы высчитывается по соотношению оребренных и неоребренных участков и площади самих ребер. Этот коэффициент можно высчитать лишь для спирального оребрения и продольного. Если же свободных участков между ребрами нет, имеет смысл говорить лишь о степени оребрения (как в случае с накатным методом).

Эти показатели важны для того, чтобы просчитать эффективность работы готового теплообменника.

Метки: накатное оребрение, оребрение, оребренная труба, производство оребренных труб, спиральное оребрение

Интересная статья? Поделитесь ей с друзьями:

Tweet

Нюансы выбора труб с ребрами

Как выбрать оребренные трубы? При подборе для определенных целей следует учитывать:

  • материал изготовления;
  • технические характеристики;

Из каких материалов изготавливаются оребренные трубы

Трубы для теплообменника бывают:

  • монометаллическими, изготовленными их одного материала;
  • биметаллическими, которые изготавливаются из различных сплавов.

Биметаллическая труба обладает рядом преимуществ, так как сплавы металлов дополняют друг друга различными свойствами.

Изготовление производится из следующих видов сплавов:

  • углеродистых (Ст20 или Ст3);
  • низколегированных (например, 09Г2С);
  • хромомолибденовых (например, 12ХМ);
  • хромомолибденованадиевых (например, 08Х14МФ);
  • аустенитных (например, 12Х18Н10Т).

Монометаллические трубы из латуни, меди, чугуна и иных материалов изготавливаются исключительно по предварительному заказу. Например, чугунные оребренные трубы часто используются при сооружении систем отопления на промышленных предприятиях, так как отличаются более высоким показателем прочности.

Чугунные трубы с оребрением

Изготовление ребер жесткости производится:

  • из низколегированной или углеродистой стали. Стальные трубы отличаются прочностью и длительным периодом использования;
  • меди. Медные трубы с оребрением способны выдерживать более высокую температуру, но их стоимость не оправдывает полученного результата;
  • алюминия и иных цветных металлов. Алюминиевые трубы отличаются малым весом и преимущественно применяются в промышленных целях.

Оребренные трубы, изготовленные из разных материалов

Разновидности труб и технические характеристики

Производители изготавливают следующие наиболее распространенные виды труб:

  • спирально оребренные;
  • плоскоовальные;
  • термостойкие.

При этом оребрение может наноситься следующими методами:

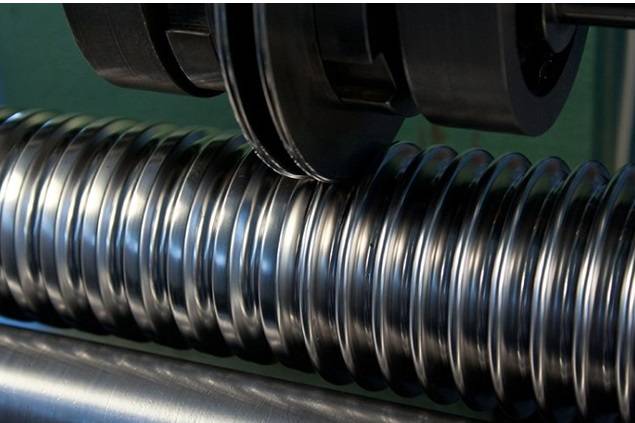

накаткой. На основную (несущую) трубу надевается, как правило, алюминиевая труба заведомо большего диаметра. Далее на специальном оборудовании производится деформация внешней трубы и изготовление ребер выдавливанием;

Трубы, изготовленные способом выдавливания

навивкой. На несущую трубу «навивается» стальная, алюминиевая, медная и так далее в зависимости от заказа, лента и приваривается.

Оребренная труба, изготовленная путем навивки

Труба, изготовленная по технологии накатки, выдерживает температуру до 350ºС, а изготовленная по технологии навивки может быть использована для транспортировки среды с температурой свыше 350ºС.

Спирально оребренные трубы после нанесения ребер считаются полностью изготовленными, так как никакая дополнительная обработка не требуется. Выбор спирально оребренных труб производится по следующим техническим характеристикам:

  1. диаметр – 2 – 24 мм;
  2. толщина трубных стенок – 2 – 14 мм;
  3. длина – 1,5 – 24 м;
  4. толщина ребер – 0,8 – 2,6 мм;
  5. высота ребер – 8 – 26 мм;
  6. шаг изготовления ребер – 3,6 – 26 мм.

Основные технические параметры труб с оребрением

Термостойкие трубы проходят дополнительную обработку – покрываются специальным теплостойким покрытием, что позволяет увеличить показатель теплоотдачи еще на 30%  – 45%.

Технические характеристики термостойких труб аналогичные параметрам спирально оребренных, но за счет дополнительного покрытия удалось достичь не только повышенного коэффициента теплоотдачи, но и:

  • более высокой стойкости к образованию коррозийного налета;
  • более длительного (на 5 – 7 лет) периода использования;
  • возможности использования труб в агрессивных средах с различными окружающими условиями.

О плоскоовальных трубах можно узнать, посмотрев видео.

Оребренные трубы не требуют специального ухода и могут эксплуатироваться при любых условиях.

Области применения биметаллических изделий

Вариантов и способов применения трубной продукции из биметаллического материала довольно много, но основных – две:

  1. В качестве элемента декора для улиц и помещений. Такая продукция широко используется в аэропортах, супермаркетах и других помещениях в качестве элементов перил и различных конструкций.
  2. Инженерная область – для представителей этой области биметаллический материал является привлекательным по ряду свойств. Главным образом здесь решающие значение принимают антикоррозийная устойчивость и степень теплоотдачи. Широкое применение получили биметаллические трубы отопления – из механические свойства и более выгодные ценовые условия выступают существенным фактором для приобретения среди заказчиков.

Глянцевый блеск биметаллу придается несколькими методами:

  • Плакировка труб хромом путем электрохимической обработки
  • Изготовление труб из разных сортов стали – поверхность по прежнему покрывается нержавеющей сталью, которая обеспечивает антикоррозийность, механическую устойчивость к непогоде и износу, и долгий срок эксплуатации изделия, а внутри трубу производят из обычной дешевой стали.

Трубы для биметаллических радиаторов не боятся отложений и коррозии на внутренних поверхностях изделий. Особенно это становится заметно на системах отопления для холодной воды – в этом случае нет лучшего варианта в разряде: стоимость – функциональность. Однако, стоит отметить что соединение и монтирование биметаллических труд достаточно трудоемкий процесс.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
