Дренаж на участке своими руками — варианты устройства

Устройство дренажных траншей

Схема устройства дренажной траншеи: 1. Плодородный грунт. 2. Песок. 3. Щебень крупной фракции. 4. Геотекстиль (дарнит). 5. Труба ПНД Д = 90 mm. 6. Обмотка трубы ПНД геотекстилем.

После того как траншеи выкопаны, приступают к работам по укладке геотекстиля. Важный момент в этом процессе заключается в том, что геотекстиль не должен состоять из тканевых материалов, так как вода должна свободно проходить через него. Для этого применяются такие материалы, как дорнит и флизелин. Геотекстиль обладает уникальными свойствами, что позволяет применять его в фильтрационных целях.

Благодаря отличным дренирующим характеристикам он, в свою очередь, не способствует вымыванию мелких частиц почвы в дренажный резервуар, что позволяет сохранять плодородный слой грунта. Геотекстиль значительно повышает срок эксплуатации дренажной системы. Эта мембрана отсекает частицы почвы, вымываемые водой, в итоге они образуют дополнительный природный барьер, не мешая отводу воды. Благодаря огромному количеству пор на единицу площади, геотекстиль практически не засоряется и может служить долгое время.

Следующий слой состоит из сыпучих крупнозернистых материалов: керамзита, щебня, битого кирпича или бетона. Толщина этого слоя должна составлять не менее 5 см. Такое сочетание упрощает конструкцию дренажной системы и минимизирует водную эрозию грунта на склонах участка.

Следующий шаг – это укладка водоотводящих труб с необходимой выдержкой угла наклона. После этого трубы засыпаются выбранным сыпучим материалом и оборачиваются геотекстилем. Должен получиться ”рукав”, состоящий из внешнего слоя, образованного геотекстилем, среднего слоя из щебня и центра из труб. Поверх этого остаток траншеи засыпается песком с поверхностной укладкой грунта.

Экономим на материале

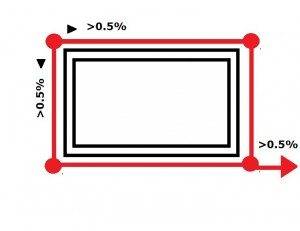

Допустим, Вам нужно сделать дренаж садового участка своими руками. Для начала произведем подготовительные работы.

По периметру здания на расстоянии 2-5 метров от фундамента выкапываем траншею шириной 0,5 метра и  глубиной, равной уровню подошвы фундамента. Выбираем самую верхнюю точку по естественному уровню грунта и самую нижнюю.

Уровень самой нижней точки делаем меньше на такую величину: на погонный метр желоба наклон составляет 1-1,5 см. Приблизительная схема устройства дренажа указана на рисунке.

Схема дренажной траншеи

Вода отводится в местную водосточную канаву, водоем или просто по склону как можно дальше.

Траншеи для воды называются дренами. Своими руками дренаж изготавливается во множестве вариантов (см. рис.)

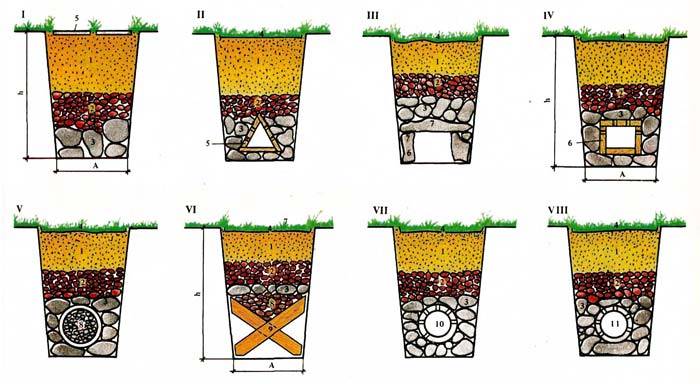

Различные варианты дрен из подручных материалов

Рассмотрим их подробнее.

Во всех вариантах присутствуют:

1. Песок.
2. Мелкий щебень.
3. Крупный щебень (не менее 50 мм).
4. Дерн.

Теперь рассмотрим каждую конструкцию отдельно (см. рисунок выше):

1. Простейший вариант. Из-за пористости конструкции вода, попадая в дрену, самотеком идет на сток. Чтобы конструкция не уплотнилась, сверху на дерн кладут железобетонные плиты (5).
2. Строится эдакая треугольная конструкция из ж/б плит (5), через которую стоки уходят по дрену.
3. Похожая конструкция, но уже П-образная, из антисептированных перфорированных досок (6) либо крупных камней (7).
4. Сооруженный из досок (6) канал, окруженный крупным щебнем.
5. Несущей конструкцией для стоков выступает фашина (8). Для этого берут ветки березы, дуба, ольхи, орешника, хвойных деревьев. Из веток формируются пучки (фашины)таким образом: в середину кладут более толстые ветки, по краям – долее тонкие; ширина пучка не менее 25 см; вся фашина вяжется цельно, не отдельными снопами, ростом веток в сторону слива, сначала укладываясь на земле возле траншеи, крепко перевязываясь веревкой или проволокой. Желательно обложить фашину мхом.
6. Пропускная способность обеспечивается козлами из брусков (9).
7. Несущим желобом выступает перфорированная асбестоцементная труба (10).
8. Или перфорированная керамическая труба.

С такой конструкцией вода не будет скапливаться в почве, а будет уходить дальше по естественному уклону. Фундамент также будет цел.

Когда дренаж участка обязателен

Заниматься организацией водоотвода с земли придется при условии, что дачная территория расположена на крутом склоне. Чтобы ливневыми потоками не сносило плодородную часть грунта, потребуется разбить поверхностный, но не точечный, а линейный водоотвод с поперечно разбитыми каналами, способными перехватывать воду и перенаправлять ее в ливневую канализацию.

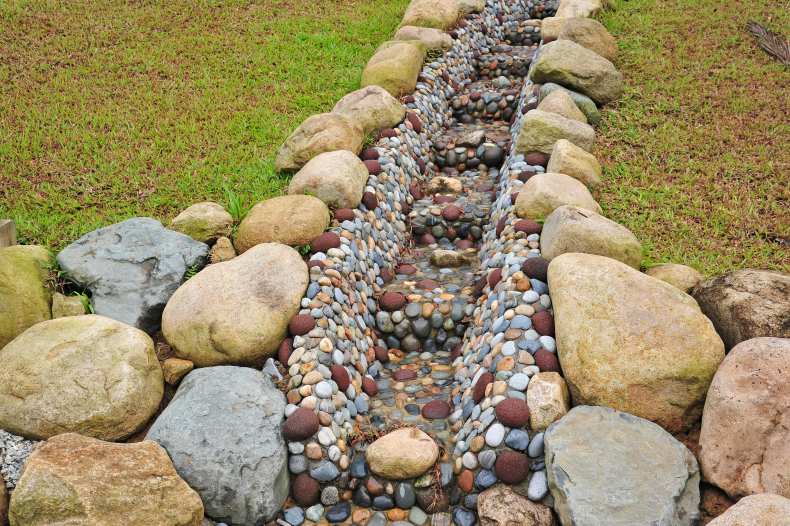

Дренаж участка на склоне

Поводом заняться устройством дренажа на участке своими руками будет и размещение его в низине. В этом случае он изначально является резервуаром для сбора стекающихся к нему вод. В этом варианте водоотводные элементы располагают по периметру территории.

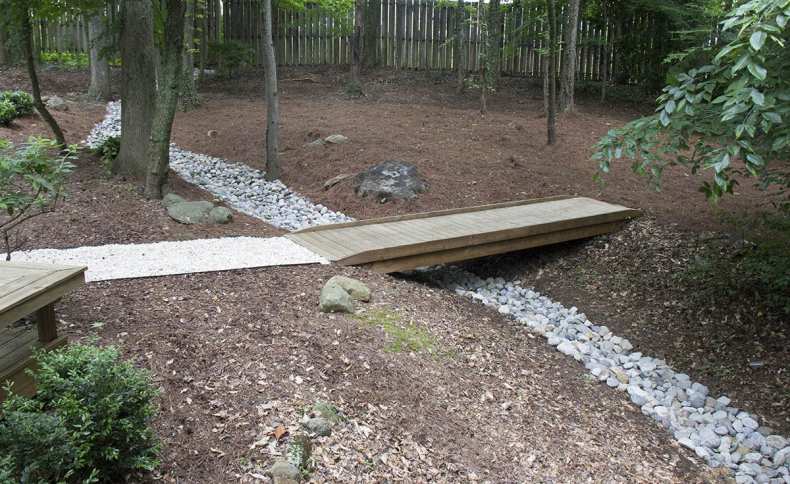

Дренаж участка, расположенного в низине

Не меньший бич и равнинные участки, где вода плохо впитываема почвой. Вот тут понадобиться проектировать целую систему точечных или линейных водоотводов, охватывающую всю площадь.

О том, что участок нужно дренировать, расскажут собирающиеся и подолгу стоящие лужи. Осмотрите газон. Оцените состояние кустов. Проверьте, не запревает ли грунт. Эти подсказки действенны на уже обжитых территориях. На целинных же землях придется ориентироваться на происходящее в округе. Соседи подготовили котлован под дом и выкопали ямки под опоры ограждения? Великолепно! Загляните в них. Если внутри есть скопление воды, попробуйте разобраться, откуда она туда стекает. Поинтересуйтесь у старожилов уровнем стояния вод в колодцах за последние несколько лет. Если выяснится, что грунтовые воды залегают менее чем в метре от поверхности, то без устройства дренажа на участке, скорее всего, не обойтись.

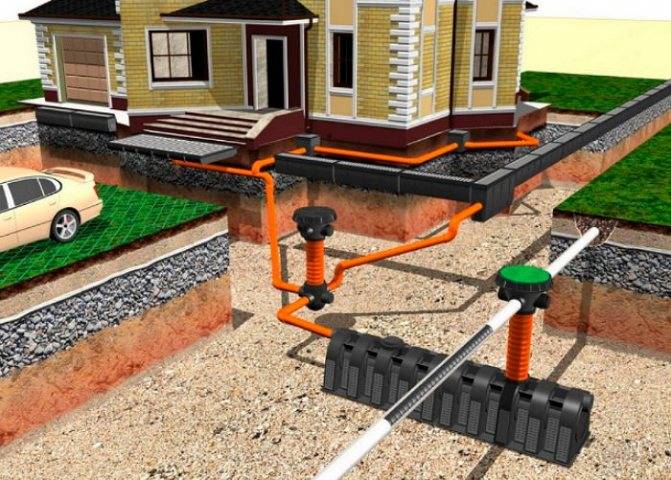

Система точечного водоотвода

Способы осушения без использования дренажа

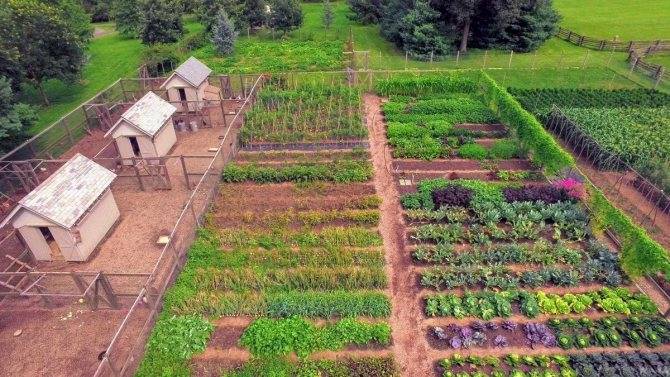

Наиболее бюджетный и простой вариант осушения участка легко выполнить, не прибегая к устройству сложной системы трубопроводов. Если снизить переувлажненность нужно в огороде, вопрос решается созданием высоких грядок. Когда канавы имеют небольшой уклон (всего три-пять градусов) в сторону края участка, большая часть воды стекает туда, самостоятельно покидая территорию.

Единственный минус – между рядами все также будет собираться вода.

Подбор растений – еще один вариант значительного уменьшения влажности грунта. Проще всего посадить влаголюбивые деревья, в том числе их декоративные и низкорослые виды – иву, клен, березу. Ель подойдет любителям хвойных пород. Живая изгородь из растений любого типа, также способна решить проблему, особенно, если ее ширина более 50 см. Лучший вариант – боярышник, шиповник, ирга, чубушник, черная смородина, амурская сирень. Из цветов рекомендованы астры, ирисы, гладиолусы, аквилегии.

Влаголюбивые растения помогут справиться с излишками воды на участке.

Разновидности дренажных линий

Различают два вида дренажных систем: глубинные и поверхностные.

Для глубинной или закрытой системы применяются перфорированные трубы, которые отводят лишние грунтовые воды и защищают фундамент зданий. В состав закрытой системы дренажа входят такие составляющие:

• трубы с перфорацией для сборки сети водоотведения;
• фитинги для соединения элементов системы;
• сборные колодцы для обслуживания конструкции;
• дополнительные элементы для монтажа: фильтры, геотекстиль, щебень.

Поверхностная или открытая – это упрощенный вариант, который используется для отвода лишней влаги, появляющейся в результате выпадения осадков (дождя, снега). Данная система, обычно, не требует установки трубопровода. Достаточно прокладки траншей и канав. Для создания схемы открытого дренажа необходимы следующие элементы:

• установка колодцев с пескосборником по периметру участка;
• трубы из ПВХ монтируются под небольшим уклоном и соединяют дренажные колодцы;
• подсоединение нескольких колодцев при помощи пластиковых труб к дождеприемному колодцу и подведение к системе общего дренажа.

Поверхностный дренаж позволяет избежать проседания грунта и провалов дорожек при близком расположении грунтовых вод.

В свою очередь, поверхностные системы дренажа делятся на точечные и линейные.

Точечный дренаж – это совокупность подземных каналов, дождеприемников и труб, которые подводятся к общей канализационной системе:

• укладываются трубы для отвода жидкостей;
• их установка происходит под водосточными каналами;
• роль воронок выполняют специальные, накрытые решетками, приемники, которые подсоединяются к канализации и дождеприемникам.

Место монтажа водосборочных каналов зависит от направления основного потока воды. Боковые отводы предназначаются для очистки грязной жидкости от мусора и примесей, вертикальные – для сбора влаги с крыши построек.

Линейный дренаж представляет собой монтаж системы специальных лотков по периметру:

• лотки необходимо защитить от песка и мусора, установив пескоуловители и защитные решетки;
• лотки устанавливают в траншею так, чтобы его решетка совпадала с поверхностью земли, при этом каждый лоток должен быть помещен с уклоном в 5 мм на каждый метр системы;
• редакция santehnikportal.ru советует купить готовые лотки с уклоном. Но сделать это можно и самостоятельно, усыпав на дно канавы немного щебня, чтобы создать необходимый эффект;
• по окончании монтажных работ система лотков подключается к общей канализации.

При высоком уровне грунтовых вод система поверхностного дренажа объединяет линейный и закрытый способ.

Чтобы собранная дренажная система эффективно выполняла свои функции, важно сделать правильный выбор перфорированных труб для дренажа грунтовых вод и грамотно сформировать сеть

Дренажные трубы для дачи

Дренажные трубы для дачи чаще всего изготавливают из пластика. Чтобы защитить их от попадания грязи, используется геотекстиль или аналогичный материал (прочитайте: «Дренажная труба своими руками — устройство и монтаж на примерах»). Некоторое время назад на рынке стали появляться объемные фильтры, созданные на основе экологически чистых материалов, которые еще лучше защищают конструкцию от заиливания. Многие дачники недооценивают влияние фильтрации на работоспособность системы, и абсолютно зря – чем качественнее конструкция была сделана изначально, тем меньше проблем с ней возникнет в дальнейшем.

Заключение Дренаж на даче своими руками доступен практически всем, кто имеет хотя бы небольшой опыт строительных работ. Переоценить пользу таких систем очень сложно, ведь они дают возможность исключить влияние излишков воды на любой процесс, который может происходить на дачном участке.

Виды дренажа

Существует два типа систем осушения почвы:

1. Поверхностная. Дренажные трубы устанавливаются на глубину от 50 до 70 см. Такое расстояние дает возможность успешно бороться с излишками поверхностных вод, если подземные залегают довольно глубоко.
2. Глубинная. Дренажные трубы укладываются на глубину не менее 1,5 м, то есть ниже точки, до которой почва может промерзать. В результате удается достичь того, что подземные воды уходят глубже уровня, что был ранее. Это обеспечивает возможность для возведения многоэтажных построек и водоемов, так как негативное воздействие излишек воды в данном случае практически исключается.

Непосредственно устройство дренажа на участке необходимо производить или на пустом от строений и коммуникаций месте, или когда все инженерные сооружения для дома уже проложены. Обратившись в специализированную компанию, можно заказать создание проекта системы осушения и ее установку.

Тщательно разработанный план дренажа – важная часть работы в связи с тем, что в данном случае требуется индивидуальный подход, учитывающий весь спектр особенностей участка, включая расположение посадок, коммуникаций, строений и дренажных систем соседствующих территорий.

Как сделать дренаж вокруг дома своими руками.

Поэтапная инструкция по устройству дренажа закрытого типа

Определить место расположения закрытой дренажной системы, которая может быть реализована в двух вариантах:

1. проходить только возле фундамента, т.е. вокруг дома (пристенный дренаж), препятствуя проникновению воды непосредственно в дом.
2. располагаться по всему участку, таким образом будет защищен цоколь коттеджа, а также насаждения и остальные хозяйственные постройки.

Устройство дренажа закрытого типа (сплошной, пристенный).

Схема дренажа вокруг дома представлена на фото.

Рытье траншеи для дренажа участка загородного дома.

Укладка геотекстиля на дно траншеи под дренаж.

Геотексиль можно брать любой, главное, чтобы он хорошо пропускал и фильтровал воду. Плотный иглопробивной геотекстиль лучше не брать, т.к. он плохо пропускает воду.

Засыпать низ (дно) траншеи гравием.

Укладка перфорированной трубы.

Уложить перфорированную трубу – основу дренажной системы. Трубы могут быть керамическими или пластиковыми. Но в любом виде труб должна быть перфорация для приема воды (перфорацию можно сделать самостоятельно, с помощью дрели). Соединяются трубы между собой посредством крестовины или тройника.

Вывести концы трубы в дренажный колодец. Это последняя составляющая закрытой системы дренажа.

Вывод труб в смотровые колодцы.

По функциональному назначению дренажные колодцы делят на два вида:

1. накапливающие. Такой колодец имеет герметичное дно. Вода в нем накапливается и затем используется для полива;
2. поглощающие. Колодец без дна, вода в нем постепенно уходит в почву.

• Засыпать геоткань щебнем не достигая верхнего уровня земли 200мм.
• Засыпать дренажные трубы щебнем на высоту 300мм.
• Обмотать трубы геотексителем внахлест и зафиксировать стыки веревкой.
• Засыпать песок, землю и/или уложить дерн.

Поглощающий колодец и обмотка дренажной трубы геотексителем.

Готовая дренажная система в разрезе представлена на фото.

Схема дренажной системы в разрезе.

Какой из перечисленный видов дренажа подойдет вам – можно определить, только зная особенности участка. В целом же следует выбрать тот дренаж вокруг дома, стоимость работ по обустройству и эксплуатации которого наиболее низкая, и конечно, который можно сделать своими руками. При этом, он должен качественно и надежно выполнять роль водоотвода. Ведь, по расчетам специалистов, правильный дренаж вокруг дома позволит продлить срок его эксплуатации более чем на 50 лет.

Как сделать дренаж своими руками: инструкция с видео

Сегодня очень многих владельцев частных домов рано или поздно начинает очень сильно интересовать вопрос касаемо того, как правильно сделать дренаж вокруг дома или дачи.  Ответить на такой вопрос несколькими словами нельзя, поэтому ниже будут пошагово представлена инструкция по проведению работ, связанных с устройством закрытого дренажа вокруг частного дома.

В первую очередь нужно будет найти самое лучшее место чтобы там можно было сделать самому закрытый дренаж рядом с частным домом. Нужно сразу сказать, что закрытый дренаж может быть выполнен самостоятельно в нескольких вариантах: находиться по всему участку или только рядом с фундаментом. Если закрытый дренаж будет находиться рядом с фундаментом, тогда он не будет позволять проникать воде в частный дом, погреб, баню, подвал. В случае же когда он будет располагаться по участку, то обеспечит надёжную защиту зелёным насаждениями, цоколю дома и имеющимся постройкам.

На фото представлена схема устройства закрытого дренажа вокруг частного дома.

Далее следует осуществить на участке разметку, где будут находится дренажные траншеи. Разметку можно сделать с помощью лазерного дальномера. Если такого нет под рукой, тогда можно прибегнуть к более простому способу – после дождя нужно будет посмотреть где дольше всего стоят канавки воды, том и нужно рыть дренажные траншеи.

На фото показана дренажная траншея, которую нужно делать для устройства закрытой дренажной системы.

• Во время рытья траншеи нужно придерживаться перепада высот, потому как стёк воды должен быть направлен к сделанному своими руками дренажному колодцу, а в случае если перепад высот не будет соблюдаться, то вода будет скапливаться в трубах.
• Уложить рулонный геотекстиль, он будет выполнять роль фильтрования воды от различных примесей, а если от них не избавиться, тогда они забьют собой перфорацию уложенной дренажной трубы на участке.

Фото: закрытый дренаж — укладка геотекстиля.

Важно: если на вашем участке вокруг частного дома или дачи грунт глинистый, тогда применение геотекстиля обязательно, а если грунт песчаный, то его можно не класть. На дно вырытой траншеи нужно насыпать слой гравия

Аккуратно положить пластиковую или керамическую трубу перфорированную, она будет являться основой вашей системы дренажа. Важно: дренажные трубы обязательно должны иметь перфорацию, если её нет, тогда сделайте перфорацию самостоятельно. Между собой трубы нужно соединить с помощью специального тройника или крестовины. Перфорацию дренажной трубы для устройства закрытого дренажа нужно делать меньше размера гравийных частичек

На дно вырытой траншеи нужно насыпать слой гравия. Аккуратно положить пластиковую или керамическую трубу перфорированную, она будет являться основой вашей системы дренажа

Важно: дренажные трубы обязательно должны иметь перфорацию, если её нет, тогда сделайте перфорацию самостоятельно. Между собой трубы нужно соединить с помощью специального тройника или крестовины

Перфорацию дренажной трубы для устройства закрытого дренажа нужно делать меньше размера гравийных частичек.

Фото: закрытый дренаж —  монтаж перфорированной трубы.

• Концы трубы нужно будет самому вывести в колодцы смотровые, их располагают на всех поворотах для обеспечения доступа к дренажной системе, когда нужно будет провести очистительные или ремонтные работы.
• Дальше трубы выводят в дренажный колодец.

На фото можно видеть смотровой и дренажный колодец.

• Трубы засыпают щебнем, высота слоя не меньше трёхсот миллиметров.
• Далее засыпанные щебнем дренажные трубы обматывают ранее уложенным геотекстилем.

На фото показано как нужно обматывать трубы при создании дренажной системы на участке вокруг дома.

Сверху всё засыпают грунтом или песком, также можно положить дёрн.

Фото: готовая система дренажа на участке.

Для того чтобы создать лучшую дренажную систему, посмотрите представленное здесь видео с полезными советами и рекомендациями

Предназначение и виды дренажных систем

Дренажные системы включают в себя системы водоотведения как поверхностных, так и глубоких грунтовых вод, способствуя осушению участка. Различают два основных типа дренажных систем: наземная

— открытая — выполняется в виде желобов и каналов, расположенных на поверхности земли с уклонов в сторону сливного резервуара или водоотводного слива за пределы участка;глубинная — представляет собой подземную систему дренажного трубопровода, проложенного в грунте на глубоком залегании.

Открытая дренажная система

Монтаж наземной дренажной системы актуален для местности с обильными осадками и домохозяйств, расположенных в низовьях рельефа. Поступающая с поверхности вода собирается в водоотводных каналах или желобах и стекает в коллекторный резервуар или природную среду за пределами участка.

Поверхностная дренажная система

Поверхностные системы также называются ливневыми, так как основное их назначение — отведение излишков атмосферных осадков и талых вод. Эти дренажные системы могут соединяться с водоотводными трубами, обеспечивающими сток с кровли здания.

Закрытый дренаж

Применяется для осушения газонов и лужаек, а так же осушения подземной части строения. Выполняется с применением специальных перфорированных труб, впитывающих подземную влагу. Учитывая тот факт, что после проведения всех работ, дренажные трубы будут недоступны для контроля необходимо очень серьезно подойти к выбору как самих труб, так и к подбору необходимого количества дренажных колодцев — через которые осуществляется ревизия и в случае необходимости очистка (от песка и ила).

Лишняя вода на участке и линейный способ отвода

От этого параметра зависит вид будущего строения и реализация всей инфраструктуры. Стоячая талая и дождевая вода, высокий являются основными причинами вымывания плодородного слоя грунта, подмывания фундамента строений и плохого урожая, а иногда и гибели всего огорода в целом. Поэтому о мероприятиях по отводу вод с участка нужно задуматься в первую очередь

Особенно важно смонтировать дренажную систему на участках с глинистой структурой грунта

Схема устройства закрытого дренажа.

Дренаж – это системы подземных каналов, работающих на отвод лишней влаги с участка. Существует два вида дренажа: почвенный и глубинный. При этом отвод поверхностных вод во время обильных осадков можно сделать при помощи открытых дренажей, вырытых по всему периметру дачи, ширина каналов 40-50 см и глубина 70-80 см.

Затем из дренажных каналов вода поступает в сточную канаву возле участка. Чтобы не допустить вымывания плодородного слоя грунта, линия огорода обязательно отделяется от стока воды. Правильный монтаж дренажа зависит от естественного уклона земли на даче. При отсутствии топографического плана с отметками высот уклон определяется направлением стекания воды. При уклоне участка вглубь дачи нужно прокопать продольную канаву в сторону огорода, а сточную канаву – вдоль забора.

Устройство дренажа.

При застаивании воды на ровных площадях дачного участка, на которых отсутствует любой склон, задача усложняется, так как естественным путем вода никуда не уходит. В этой ситуации нужно создать более сложную дренажную систему. При неуместности использования открытых канав можно оборудовать дренажную систему с закрытыми канавками. Линейный дренаж – это система желобов водостоков, соединенных с пескоулавливателем. Пескоулавливатель представляет собой резервуар для оседания мелкого мусора и частиц грунта. Водосборник устанавливается прямо в траншею на цементный раствор, а пескоулавливатель ставится в нижней точке сбора системы.

После этого размечают и укладывают водоотводные каналы. Для избегания чрезмерного засорения каналов и пескоулавливателей их накрывают решетками, которые можно снимать при необходимости для прочистки от попавшего мусора. Организация уклона для водоотвода проходит следующим образом: создание уклона почвы, применение желоба с конструкционным уклоном или создание ступенчатого отвода за счет укладки водостоков каскадом.

Используем специальные материалы

Устройство дренажа на участке своими руками удобнее и надежнее выполнять из канализационных и специальных дренажных труб.

Дренажные системы подразделим на:

• Линейная система.
• Контурная система.

С линейной системой дренажа мы познакомились в прошлом разделе. Рамка дренажных труб по периметру дома вполне защитит от разрушения фундамента и отведет воду из-под ног. Причем труба бывает с фильтром и без фильтра. Фильтр предохраняет отверстия от засорения, продлевая срок службы системы.

Труба без фильтра

Труба с фильтром

Укладка дренажной трубы проводится по периметру здания в грунт не выше подошвы фундамента, наклон трубы для стока вод соотносится с естественным уклоном ландшафта местности.

Укладка трубы

По углам периметра системы рекомендовано устанавливать дренажные колодцы с пескосборниками для обслуживания дренажной системы. Затем собранная вода направляется в дождеприемный колодец.

Дренажная рамка с выпуском

Контурная система дренажа дачного участка дренирует более широкую площадь участка. Строится, если есть такая необходимость.

Дренажный контур

Такая система позволяет отводить воду не только от фундамента, но с участка, препятствуя размытию плодородных почв, подтоплению тротуарных дорожек. На рисунке 1 – дорога, 2 – сточная канава, 3 – тротуарные дорожки, 4 – дом, 5 – водоотвод, 6 – дрены, 7 – коллектор дрен.

Как сделать дренаж своими руками

Перед началом установки необходимо подготовить участок, путем устройства дренажных колодцев.

Выделяют 3 вида таких колодцев:

1. Смотровой. Используют для отслеживания состояния труб, наличия засоров.
2. Накопительный. Здесь скапливаются излишки воды на участке. Если колодец заполнен немного больше половины, то необходимо откачать влагу.
3. Поглотительный. Позволяет всем излишкам утекать напрямую в землю или находящийся поблизости водоем.

Однако прежде чем раскапывать местность, необходимо учесть несколько факторов:

• Насколько близко к поверхности находятся грунтовые воды;
• Градус наклона земли участка;
• Есть ли рядом водоемы, для слива воды туда.

Сооружение и установка дренажной системы требует подробного структурированного плана, в котором должны быть все параметры желаемого дренажа, рассчитаны параметры труб и прочих материалов, их количество и стоимость.

Важным шагом в планировании является подбор труб, отличающихся способом производства, материалом и стоимостью. Трубы можно приобрести в любом строительном магазине или специальном рынке.

Виды труб:

1. Асбестоцементные. Тяжелые и дорогие; не гнутся, из-за чего трудно поддаются монтировке.
2. Керамические. Аналог асбестоцементных.
3. Пластмассовые. Мало весят и дешево стоят. Легко устанавливаются и изгибаются, имеют перфорацию и специальную обмотку, что не позволяет засоряться трубам.

Метод создания дренажей осуществляется следующим образом:

1. Сооружение каналов и закапывание перфорированных труб на глубину не менее 1,5 м;
2. Установка колодцев смотрового типа, с помощью которых каждые 10-15 лет будет производиться чистка труб;
3. Создание приемников с «пескоулавливателями».

Рассмотрим пару вариантов установки дренажной системы на примерах.

Порядок выполнения работ при строительстве дренажных систем

Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:

1. Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
2. Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
3. При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
4. При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.

Как строить открытую дренажную систему

Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.

Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.

Строительство лоткового дренажа включает в себя следующие шаги:

1. Прокладка траншей при соблюдении необходимого уклона.
2. Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
3. Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
4. Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

Как выполняется строительство закрытого дренажа

Постройка дренажной системы закрытого типа состоит из следующих шагов:

1. Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
2. Прокладка траншей под дренажный трубопровод.
3. Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
4. Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
5. Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
6. Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
7. Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
8. Закапывание канав грунтом, поверх которого можно уложить дерн.

Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.

Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой

И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж

Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!

Трубы для дренажной системы

Для дренажной системы существуют специальные перфорированные трубы, размеры отверстий в которых составляют от 1,5 мм до 5 мм. Отличаются они и по диаметру: для загородного участка наиболее популярным размером является ? 100 мм, но в каждом конкретном случае следует выбирать оптимальный вид.

Очень важным критерием при выборе труб является кольцевая жесткость, указанная в маркировке трубы.

Какой септик лучше выбрать для дачи? – здесь больше полезной информации.

Буквы SN и цифровое обозначение показывают, на какую максимальную глубину можно ее укладывать с учетом статичной нагрузки от веса грунта.

Кроме того, под участками, по которым планируется проезд какой-либо техники при небольшой глубине залегания системы, следует выбирать дренажные трубы для отвода грунтовых вод с большей кольцевой жесткостью.

В зависимости от материала, используемого для их производства, трубы бывают трех видов:

Вас заинтересует эта статья – Бурение скважин на воду. Обустройство скважины.

• ПВХ (из поливинилхлорида),
• ПНД (полиэтилена низкого давления),
• ПВД (полиэтилена высокого давления).

В продаже представлены трубы с фильтрующим материалом, чаще всего, геотекстилем. Но если он отсутствует, рекомендуется самостоятельно обернуть их для защиты от попадания в систему мельчайших частиц песка, мусора и т.д. Количество слоев и плотность геотекстиля следует определять исходя из интенсивности работы системы.

Плотное полотно слабо пропускает воду, но максимально защищает от попадания небольших фракций в водоток, а неплотный наоборот

Поэтому в этом случае важно найти «золотую середину».

Как сделать желоб для отвода дождевой воды своими руками

Еще одна проблема на дачном участке связана с отводом дождевой воды с крыши. Чтобы эффективно решить ее, можно сделать своими руками дренаж в виде желоба из подручных материалов.

Систему для отвода воды с кровли можно сделать даже из обычных пластиковых бутылок или из недорогих канализационных труб.

Пошаговая инструкция:

1. Изготовить желоб. Для этого берут листовой металл и нарезают на несколько частей, в соответствии с длиной периметра крыши.

2. Помещают детали между брусьями.

3. Сгибают одну половинку на металлическом участке коленом вдоль всей длины.
4. В результате получается такой желоб.
5. Фиксируют по краям крыши с помощью саморезов.
6. Разрезают пластиковые трубы вдоль и соединяют их саморезами в желоб. Скручивать их лучше изнутри, чтобы не создавать «зацепы» для скапливания мусора.

Процесс изготовления своими руками наглядно показан на видео.
