Какую нержавейку выбрать для дымохода?
Если нужен дымоход, который не придется менять через пару лет из-за прогара или сквозной коррозии – выберите жаростойкую аустенитную нержавейку (начинается с цифры три –AISI 321, AISI 316, AISI 310).
Если нужно сэкономить, и вы готовы через пару лет переделать (разобрать старый, купить и собрать новый) дымоход – выберите ферритную нержавейку (начинается с цифры четыре – AISI 430, AISI 439, AISI 444).
Когда можно использовать ферритную нержавеющую сталь (AISI 430, AISI 439, AISI 444)? – на наружный контур сэндвич дымохода или для вентиляции. Там тепловая нагрузка будет минимальна.
Какой толщины выбрать нержавейку для дымохода?
Толщина нержавейки дымохода может быть от 0,5 мм до 2 мм. Если нержавейка жаростойкая аустенитная (начинается с тройки), то оптимальная толщина для бытовых агрегатов:
для дров – 0,8 мм – 1 мм,
для дизеля – 0,5 мм,
для пеллетов – 0,5 мм – 0,8 мм,
для газа – 0,5 мм.

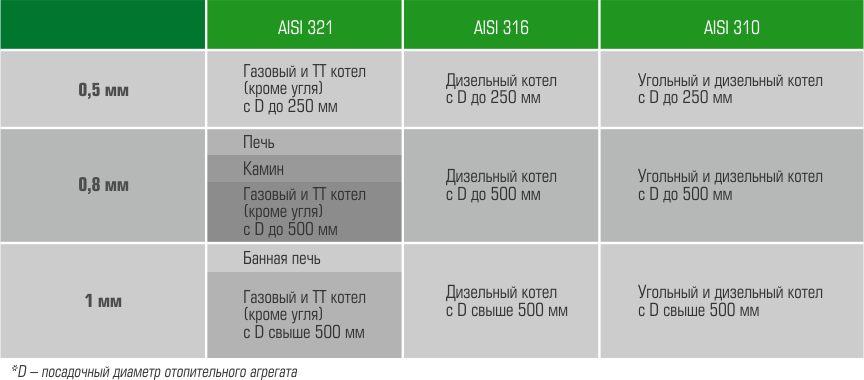

Таблица рекомендаций выбора марки и толщины стали в зависимости от отопительного агрегата и диаметра дымохода
2. Не у всех производителей трубы сварены герметично
Чтобы труба была герметична, она должна быть сварена встык в среде аргона или лазерной сваркой.
Другие способы сборки трубы: фальц и сварка на точку – устарели и не герметичны (конденсат и осадки протекают в теплоизолятор сэндвич трубы).
3. Не все производители используют правильный теплоизолятор
Основные типы теплоизолятора, которые используют в дымоходах из нержавеющей стали:
– базальтовый: классический или безусадочный теплоизолятор. Безусадочный имеет ряд преимуществ при сборке и эксплуатации дымохода.
Прочитайте: Безусадочный теплоизолятор
– сыпучий (вермикулит, перлит). Такой тип теплоизолятора спорный и для того, чтобы он не высыпался из трубы, устанавливают перемычки из стали между наружным и внутренним контуром трубы. По этой перемычке температура с внутренней трубы передается на наружную. И смысл сэндвич трубы теряется.
https://youtube.com/watch?v=G8MDd0QprvE
Толщина теплоизолятора дымохода. Популярные толщины – 25 мм, 30 мм, 50 мм, 100 мм.
25 мм и 30 мм – для вентиляции и низкотемпературного котла, если он пройдет внутри помещения.
50 мм – для отопительного агрегата на дровах или низкотемпературного котла снаружи здания.
100 мм – мощная банная печь или вариант для снижения температуры наружного контура дымохода сэндвича.

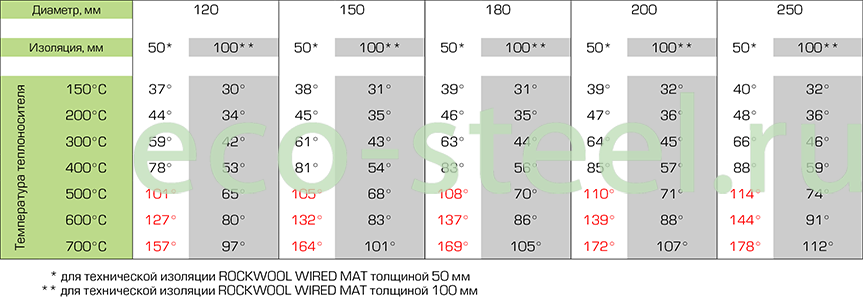

Таблица зависимости температуры на наружном контуре сэндвич дымохода от диаметра дымохода и температуры теплоносителя
Посмотрите: Цены на дымоходы из нержавеющей стали
Что собой представляет дымоход из нержавеющей стали
Прежде всего, несколько слов о том, что собой представляет комплект деталей для сборки дымохода из нержавеющей стали.
Возможны три варианта:
Комплектующие из однослойного материала, толщиной от 0,6 до 2 мм, так называемые, моно-системы. Они, безусловно, дешевле, но область их применения существенно ограничена. Используются они только лишь внутри утепленного помещения, так как большая разница температур снаружи и внутри трубы приведет к абсолютно не нужному перерасходу энергоносителей, к обильному образованию конденсата в полости, скажется на общей производительности и долговечности всей отопительной системы. Единственное их достоинство – то, что внутри помещения их зачастую используют, как вторичные источники тепла – например, к ним можно смонтировать баки для подогрева воды или наружные жидкостные или воздушные теплообменники.
Однослойные и сэндвич-трубы
- Детали из гофрированной нержавейки – они используются для создания криволинейных переходов, например, от самого отопительного прибора к жесткому участку дымохода. Однако, далеко не всегда они отличаются нужной прочностью и термоустойчивостью, и нередко инспектора контролирующих органов просто отказывают в согласовании проектов с использованием гофры.
- Самые универсальные – комплектующие из разряда сэндвич-труб, в которых между внутренним и наружным нержавеющим покрытием проложен слой несгораемого материала, имеющего высокие показатели термоизоляции – как правило, это базальтовая минвата. Подобные элементы можно смело использовать как для внутренней, так и для наружной прокладки дымохода.
Следующий вопрос – марка нержавеющей стали. Металлический блек у всех деталей практически одинаков, а вот эксплуатационные характеристики могут значительно разниться
Поэтому при выборе обязательно стоит обратить внимание на маркировку изделий:
- Сталь марки 430 – применяется для деталей, в наименьшей степени подверженных агрессивному воздействию. Как правило, из нее изготавливаются внешние кожуха – окружающая влажная атмосфера для нее не страшна.
- 409 сталь – оптимально подходит для приборов, работающих на твердом топливе (для каминов, печей).
- Сталь 316 – обогащена включениями никеля и молибдена. Это повышает ее термоустойчивость и стойкость к химическому (кислотному) воздействию. Если требуется дымоход для газового котла – то это будет правильный выбор.
- Марка стали 304 во многом повторяет 316, но содержание легирующих добавок в ней ниже. В принципе может быть заменой аналогу, с преимуществом в более низкой цене.
- Марки 316i и 321 являются наиболее универсальными. Температурный предел их эксплуатации – порядка 850ºC, и это в комплексе с высокой устойчивостью к кислотному воздействию и отличной пластичностью.
- Нержавейка 310S– самый «элитный» материал, который, наряду со всеми остальными положительными качествами, отличает устойчивость к температурам до 1000ºC.
Ассортимент выпускаемых нержавеющих деталей для дымохода очень разнообразен, и способен удовлетворить потребностям практически любой проектируемой системы.
Ассортимент комплектующих очень широк
- Прямые участки протяженностью от 330 до 1000 мм. Все они имеют специльное раструбное сопряжение, не требующее никаких дополнительных элементов.
- Колено (отвод) 45º, применяется при необходимости изменения направления дымохода на вертикальных или наклонных участках.
- Отводы 90º – как правило, используются для перехода от короткого горизонтального участка у отопительного прибора к основной части дымоходной трубы.
- Тройники под углом в 45 либо 87º — устанавливаются в месте монтажа сборника конденсата либо, в случае установки двух приборов, при их подключении в единую дымоходную систему (требуется отдельное согласование контролирующих органов).
- Ревизионные элементы дымохода – предназначены для регулярного контроля и прочистки системы.
- Сборник конденсата – устанавливается в нижней части главного вертикального участка и служит для регулярного освобождения дымохода от скопившейся влаги.
- Элементы верхней части дымохода – искрогаситель, колпак, гидроизоляционная юбка.
- Можно приобрести и специальные элементы для прохождения через стену, межэтажное перекрытие или кровлю. Если подобные детали поставщиком не предусмотрены, их нужно будет изготовить самостоятельно.
Многофункциональное изделие: дымоход из нержавеющей стали
Какое бы топливо ни закладывали в отопительное оборудование, для выведения продуктов сгорания нужен хороший дымоход. Практичным вариантом канала, через который печь избавляется от дыма, считают трубу из нержавеющей стали.
Достоинства дымовой трубы из нержавейки
Дымоходы из нержавеющей стали получили одобрение владельцев печей благодаря таким преимуществам, как:
- длительная эксплуатация,
- безукоризненная прочность стенок,
- простота монтажа,
- безопасность и увеличенная прочность,
- приемлемая цена.
Дымовая труба из нержавеющей стали гораздо крепче своего кирпичного аналога. Если на металлической поверхности никак не отражаются резкие перепады температуры, то кирпич к ним особенно чувствителен и может раскрошиться.
Дымоход из нержавеющей стали обладает массой преимуществ, главным из которых является прочный корпус
Больше всего впечатляет стойкость дымохода из нержавеющей стали к сырости. Труба из этого металла остаётся невосприимчивой к коррозии независимо от степени влажности воздуха в помещении.
Дымоход из нержавеющей стали представляет собой конструкцию из отдельных модулей, отчего его без проблем можно ремонтировать путём замены испорченной детали на новую. Монтаж этого дымового канала выполняют, используя специальные отводы. С ними инженерные системы и сооружения архитектуры перестают быть преградами для установки трубы на отопительное оборудование.
Тройники и колена из нержавеющей стали упрощают работу по сборке дымового канала
Монтируя дымовой канал из нержавеющей стали, можно без особых хлопот направить его в какую угодно сторону. Эта операция не потребует перестановки печи или камина.
Дымоход из нержавеющей стали можно собирать из горизонтальных, вертикальных и криволинейных элементов
Круглая форма трубы из нержавеющей стали препятствует загрязнению внутренних стенок продуктами сгорания топлива. Отсюда следует, что дымоход из этого металла не требует частой прочистки.
Описание дымохода из нержавеющей стали
Дымовой канал из нержавеющего металла может быть укомплектован по-разному, поэтому целесообразно рассмотреть все виды обсуждаемой конструкции.
Виды труб из нержавейки
Чтобы оборудовать печь дымоходом из нержавеющего металла, потребуется делать выбор между тремя вариантами:
- однослойное стальное изделие,
Самый простой дымоход состоит из нескольких одностенных труб
Гофрированная труба из нержавеющей стали имеет спиралевидные гибкие стенки
Сэндвич-труба из нержавеющей стали состоит из двух труб разного диаметра, между которыми помещается утеплитель
Толщина однослойных дымовых труб может составлять от 0,6 до 2 мм. Покупка изделия не ударит по карману, но надо иметь в виду, что применение таких изделий допустимо не во всех случаях.
От приобретения однослойной трубы из нержавейки придётся отказаться, если здание с печью не изолировано от холодного воздуха. Из-за различия температур внутри и вне помещения будет наблюдаться перерасход энергоносителя. А образование большого количества конденсата может значительно сократить срок службы оборудования.
Дымоход из однослойной нержавеющей стали требует тщательного утепления дома
О двухконтурной трубе из нержавеющей стали говорят как о самой надёжной конструкции. Сэндвич-система способна хорошо функционировать, будучи смонтированной как внутри дома, так и за его пределами. Это заслуга промежуточного слоя изделия — негорючего материала, удерживающего тепло. Им может быть обычная минеральная вата.
Сэндвич-труба отлично удерживает тепло и поэтому может быть смонтирована снаружи дома
Гофрированная нержавеющая труба
На гофрированную трубу рассчитывают, если нужно создать дымовой канал с криволинейными переходами. Изделие, сделанное из гофрированной нержавеющей стали, без проблем работает, даже нагреваясь до 900 градусов. Оно хорошо выводит газы, образующиеся в результате сжигания топлива, и поэтому пользуется большим спросом.
Гофрированную трубу берут, зная, что обычное стальное изделие не сможет обеспечить необходимый изгиб канала
Труба из нержавеющего металла с гофрированием активно применяется при установке отопительного оборудования, в том числе газовых котлов.
Гибкость гофры предоставляет уникальную возможность монтировать трубу в помещении с балками. Препятствием для проведения этого изделия через крышу не станут даже уклоны потолочных перекрытий.
Гофрированная труба из нержавеющей стали изгибается как угодно и поэтому становится незаменимой в целом ряде случаеы
Многофункциональное изделие: дымоход из нержавеющей стали Дымоходы из нержавеющей стали. Достоинства, виды и характеристики стального дымохода. Инструкция по монтажу своими руками.
Как чистить?
Любой прибор требует хорошего отношения и ухода, то же самое касается и дымохода из нержавеющей стали.
Именно для того, чтобы можно было чистить устройство, в нижней его части устанавливают небольшую дверцу или так называемый стакан. Этот элемент можно будет снять и осуществить чистку внутренней поверхности труб. Читайте обзор видов дымохода для камина.
Грязь в системе – это образование пространства с высоким уровнем шероховатости, а это оказывает непосредственное влияние на функциональность устройства и на работу всей системы.
Еще для комфортного ухода за дымоходом из нержавеющей стали специально устанавливают зольник. В нем будут собираться твердые элементы сгорания.
На снимке монтаж дымохода из нержавейки.
Какие дымоходы лучше для бани? Как сделать дымоход для бани через потолок? Установка дымоходов для бани
Раньше банные печи не предусматривали дымохода. Тогда предки современных людей мылись по-черному. Сегодня больше нет нужды вдыхать угарный газ, также отсутствует сажа – все это так, потому что современные бани создаются по новым законам дизайна. В основном люди строят парные самостоятельно. Также следует соорудить печку и построить дымоход для бани. Но нужно помнить, что это очень ответственное дело, которое требует серьезного подхода. Можно случайно допустить одну небольшую ошибку, и парная будет работать не так, как задумано
Поэтому очень важно работать без спешки и предельно аккуратно
Лучшие керамические дымоходы
Керамический газовый дымоход в частном доме предназначен для интенсивного использования. Изготавливают модули из огнеупорной глины, готовые изделия имеют низкую теплопроводность, высокую термостойкость. Использовать системы можно с теплотехникой любого типа, большими каминами. Лучшие устройства предлагают европейские компании, продукция которых найдет достойное применение в загородном доме.
Offen Klr O-Block 1+V
В основе керамическая система немецкой компании Hart Keramik, рассчитанная на эксплуатацию при 120-600 градусах. Материал выдерживает нагрев до 1100 градусов. В качестве монтажных опорных элементов используются газобетонные блоки Ytong, которые по своим теплотехническим параметрам превосходят комплектующие из керамзита. Негорючая теплоизоляция экранирует потери тепла, защищая от появления конденсата.
Комплект рассчитан на установку в одноэтажном доме или коттедже с мансардой. Общая длина 8 метров. Внутренний размер керамической трубы 200 мм позволяет использовать с мощным отопительным оборудованием. Вес 970 кг, установка выполняется на подготовленный фундамент.
Достоинства:
- Срок эксплуатации 100 лет;
- Устойчивость к кислотам, хлорсодержащим парам;
- Влагостойкие трубы;
- Хорошая комплектация.
Недостатки:
Требуется профессиональный монтаж.
Hart Klr h 8
Классический керамический канал, который может стать базой для системы дымоотведения мощного котла, печи, камина. Большой внутренний диаметр обеспечивает хорошую тягу. Толстые стенки гарантируют прочность, низкую теплопроводность, защищенность от конденсата. Модули изготовлены из термостойкой глины, проходят термообработку при 1100 градусов, отличаются устойчивостью к неорганическим и органическим кислотам, агрессивным продуктам горения.
В комплекте поставки тройник, ревизионный модуль, затвор-ограничитель, основание, в котором предусмотрен отвод конденсата. Элементы соединяются при монтаже фирменным жаропрочным клеем. Конструкция устанавливается в шахте из негорючего материала. Общий вес – 452 кг.
Достоинства:
- Срок службы превышает 50 лет;
- Устойчивость к постоянному воздействию конденсата;
- Низкая цена;
- Наличие международного сертификата.
Недостатки:
Требуется фундамент для надежного монтажа.
Schiedel UNI
Трехслойная дымоходная система с вентиляционным каналом диаметром 200 мм. Подходит для отопительного оборудования, работающего на угле, дровах, жидком топливе. Состоит из керамической трубы, теплоизоляции, декоративной оболочки, изготовленной из волокнистого бетона. Отвод избытка тепла и влаги от утеплителя увеличивает срок эксплуатации материала, делает работу дымоотведения стабильной.
Конструкция предусматривает каналы для монтажа арматуры, которая обеспечивает повышенную надежность при большой длине. Предусмотрен ревизионный люк, емкость для сбора конденсата, опорный блок для монтажа на фундамент.
Достоинства:
- Срок эксплуатации 50 лет;
- Имеет сертификат соответствия ГОСТ;
- Теплоизоляция не подвержена усадке;
- Рабочая температура 600 градусов;
- Прочные керамзитобетонные блоки для шахты.
Недостатки:
Требуется правильная установка.
3 Наружная установка дымохода из нержавейки – как действовать?
Теперь рассмотрим, как правильно собрать наружный дымоход (трубы устанавливаются на наружную стену здания). Для вывода труб через стену пробиваем всего один проход. Крепление элементов на стену, при обходе перекрытия и кровли, осуществляем с помощью кронштейнов и опорных площадок. Преимущество такого решения в том, что трубы не занимают внутреннее пространство, а риски случайного возгорания, отравления угарным газом минимизируются. Но они портят внешний вид здания и больше подвержены воздействию внешней среды.
Сборка сэндвич-дымохода начинается от отопительного прибора. Поэтому на патрубок котла (печи) надеваем переходник. Для надежной герметизации стенки патрубка и грубы промазываем термостойким герметиком и зажимаем металлическим хомутом. Монтируем горизонтальный участок, его длина не должна превышать 1 метр. Для чего через стену пробиваем отверстие большего диаметра, чем размер трубы, или квадратный проем размером 400×400 мм. Оставив небольшой зазор для закладки теплоизоляции, вставляем проходной блок.
Зазор под теплоизоляцию для стен из горючих материалов выдерживаем не менее 200 миллиметров! В стенах из несгораемых материалов можем установить отрез асбестоцементной трубы, зафиксировав сэндвич-элемент минеральной ватой, плотно забив ее со всех сторон. Снаружи проходной узел закрываем металлической пластиной. Если остались небольшие щели, то заполняем их герметиком.
На стене, ниже выхода сэндвич-элемента, крепим опорные кронштейны с пластиной. На пластину устанавливаем блоки ревизии, отвода конденсата и начинаем собирать вертикальную часть дымоотвода. Каждое из звеньев фиксируем хомутами, а готовую трубу крепим кронштейнами к стене с шагом 1,5–2 метра. Дополнительное крепление кронштейнами необходимо в местах соединения отводов и тройников, в случае если конструкция получилась тяжелой! В завершении монтажных работ устанавливаем конус и необходимый оголовок. При необходимости закрепляем верх трубы, что убережет дымоход при сильных порывах ветра. В качестве защиты от осадков монтируем дымник.
Как видно, выполнить монтаж сэндвич-труб несложно
Но в процессе работ необходимо проявлять аккуратность, осторожность, особенно работая на высоте, и учитывать все мелочи. Ведь малейший просчет может привести к образованию пожароопасной ситуации или других неприятностей
Монтаж дымохода из нержавейки
Собственно, если схема дымохода тщательно продумана, получено согласование контролирующих органов (это – обязательное условие), закуплены все необходимые детали будущей системы, то монтаж не представляет особой сложности. Все элементы снабжены адаптированными участками сопряжения, и присоединение их одного к другому является простой и интуитивно понятной задачей.
Стыки труб, особенно внутри жилого помещения, желательно дополнительно усилить специальным герметиком, выдерживающим температуру до 1000—1500º — его несложно найти в специализированных магазинах, занимающихся реализацией комплектующих для дымоходов. Это позволит гарантировано избежать проникновения в помещения опасных для здоровья продуктов сгорания и снижения тяги в системе.
Герметик для дымоходных систем
При креплении дымохода на внешней стене на кронштейны расстояние между ними должно быть не более 2 м. Обязательным является кронштейн (опора) в местах прохода трубы чрез стену и крепления сборника конденсата (ревизионного отсека).
Если монтаж ведется внутри помещений, то главное внимание уделяется местам прохода через перекрытия. Некоторые производители дымоходных систем включают в свой ассортимент специальные элементы для этих целей
Но, если таковых нет, их несложно изготовить и самостоятельно.
Самостоятельно изготовленный короб для прохода через перекрытие
По сути, это короб с центральным отверстием для прохождения трубы соответствующего диаметра, и длиной стенок, обеспечивающих требуемое расстояние дымохода от материала перекрытия. Очень часто его изготавливают также их нержавеющей стали.
Он же, установленный в нужное место
Он крепится в толще перекрытия, свободное пространство в нем заполняется негорючим материалом (базальтовой ватой или керамзитом). Сверху и снизу он может быть закрыт декоративной пластиной.
Сверху и снизу можно закрыть пластиной
На кровле – несколько другой подход.
Во-первых, если она имеет определенный угол с горизонтом, отверстие под трубу будет иметь не круглую, а эллипсовидную или прямоугольную вытянутую форму.
Вырез в кровле под дымоходную трубу
Во-вторых, следует сразу учитывать расположение потолочных балок и стропил – необходимо, чтоб дымоход проходил примерно по центру расстояния между ними.
Монтаж прохода через кровлю
- В-третьих, помимо термоизоляции, необходимо предусмотреть сверху гидроизоляцию – так, чтобы атмосферные осадки или сконденсировавшаяся влага не проникали в чердачное помещение. Сегодня несложно приобрести специальные гибкие элементы, которые подойдут под любой профиль кровли.
- Нелишним на дымоходную трубу будет одеть «юбку», которая защитит стык с кровлей от прямого попадания дождя.
«Юбка» для защиты прохода через кровлю от прямого попадания дождевых струй
Сверху труба увенчивается оголовком – зонтиком. В ряде случаев, о которых уже упоминалось, потребуется установка специального элемента – искрогасителя.
Преимущества дымоходной трубы из стали
Трубы для дымохода изготавливают из металла, керамики и кирпича. Металлические трубы на данный момент пользуются наибольшим спросом. Из всех разновидностей этого материала рекомендуется выбрать сталь. Стальные трубы для дымоходов покрывают специальными растворами, которые делают материал устойчивым ко всем неблагоприятным воздействиям внутренней среды дымохода.
При выборе трубы необходимо учитывать параметры отопительных приборов и используемого топлива. Материал, из которого изготовлены трубы, должен выдерживать большую температуру, чем способно создать топливо.
При использовании некоторых видов отопительных приборов среди недоокисленных продуктов сгорания попадаются химически активные вещества. Они способны повредить дымоход, который недостаточно устойчив к химическим реагентам. Некоторые несгоревшие частицы способны воспламеняться, создавая искры. Потому материал, из которого изготовлена труба, должен быть огнеупорным.
Преимуществами стальных труб являются:
- Простота монтажа. Стальные трубы не требуют установки специального фундамента, для них не нужны сложные инженерные решения или специальные монтажные инструменты. Установить их можно самостоятельно без предварительной подготовки. Благодаря пластичности материала, можно создавать сложные технические конструкции.
- Небольшой вес. Легко транспортировать, поднимать и перемещать их можно самостоятельно без бригады рабочих, что также упрощает монтаж.
- Устойчивость к высоким температурам. Стальные изделия подходят для приборов, работающих на любом топливе. Они не плавятся при максимальных температурных нагрузках.
- Химическая инертность. Сталь не взаимодействует с химическими реагентами, которые могут образовываться в качестве недоокисленных продуктов сгорания. Эти вещества не способны её разрушить.
- Устойчивость к коррозии. Это преимущество касается труб, имеющих специальное покрытие и нержавеющей стали. Сам по себе материал быстро подвергается коррозии. Стоит учитывать, что помимо внутренней среды, на трубу дымохода воздействуют внешние неблагоприятные факторы, например, атмосферные осадки. Предпочтение следует отдавать трубам с покрытием.
- Гладкие внутренние стенки. На шероховатой поверхности оседают продукты горения, превращаясь в сажу, постепенно уменьшающую просвет. При этом снижается тяга в дымоходе. Стальные совершенно гладкие, риск оседания сажи на их поверхности минимальный.
Рекомендуем ознакомиться: Почему шумят или гудят трубы отопления в квартире, и как это исправить
Вывод
Применение стальных дымоходов для печи, при грамотном расчете и монтаже, обеспечить эффективную роботу на все время эксплуатации любого отопительного прибора. Хорошие технические характеристики и высокая безопасность данного вида дымоходов, позволит чувствовать себя комфортно и надежно в доме.
