Футорки: виды и применение

Резьбонарезная продукция, Фитинги стальные

ЧАСТИ СОЕДИНИТЕЛЬНЫЕ СТАЛЬНЫЕ С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ Р = 1,6 МПа, ГОСТ 8965-75

Фитинги стальные, соединительные части с цилиндрической резьбой – используются для соединения труб в системах отопления, водопровода, газопровода и других системах, работающих в условиях неагрессивных сред (вода, насыщенный водяной пар, горючий газ и др.) при температуре проводимой среды не выше 175 °С и давлении Р = 1,6 МПа. Фитинги стальные – используются для прямого соединения труб, основной соединительной деталью является сгон стальной имеющий резьбы с двух сторон, короткую и длинную. Сгон в сборе: сгон крепиться к трубе с стороны короткой резьбы на длинную резьбу устанавливается муфта и контргайка, такая конструкция обеспечивает наиболее прочное и надежное соединение. Для герметизации соединения допускается использование уплотняющего материала.

Бочата стальные из труб ГОСТ 3262-75, предназначены для соединения стальных труб в системах водопровода, газопровода, отопления и др. Материал (основной): сталь. Тип присоединения: резьба. Рабочая среда: Вода, пар, газ. Ду: 15, 20, 25, 32, 40, 50. Резьба:1/2”, 3/4”,1”, 1,1/4”, 1 1/2”, 2”. Рабочее давление: PN (кгс/см2): 16. Температура рабочей среды (наибольшая): 175°С.

Контргайка стальная ГОСТ 8968-75 — применяется в системе трубопроводов воды, пара, неагрессивных жидкостей, газа. Материал (основной): сталь. Тип присоединения: резьба. Рабочая среда: Вода, пар, газ. Ду: 15, 20, 25, 32, 40, 50, (65), (80), (100). Резьба:1/2”, 3/4”,1”, 1,1/4”, 1 1/2”, 2”. Рабочее давление: PN (кгс/см2): 16. Температура рабочей среды (наибольшая): 175°С.

Муфта стальная прямая ГОСТ 8966-75 — применяются при прокладке трубопровода для соединения в одну систему двух труб. Металл: сталь. Рабочая среда: вода, пар, газ. Ду: 15, 20, 25, 32, 40, 50, (65), (80), (100). Тип присоединения: резьба. Резьба: 1/2”, 3/4”,1”, 1,1/4”, 1 1/2”, 2” , 2,5″, 3”, 4”. Конструкционные особенности: прямая. Рабочее давление: PN (кгс/см2): 16. Температура рабочей среды (наибольшая): 175°С.

Резьба стальная ГОСТ 6357-81 – соединительный элемент в системе трубопровода, газопровода, отопления, а также для монтажа трубопроводной арматуры. Металл: сталь, из трубы по ГОСТ 3262-75. Рабочая среда: вода, пар, газ. Ду: 8, 10, 15, 20, 25, 32, 40, 50, (65), (80), (100). Тип присоединения: резьба. Резьба: 1/2”, 3/4”,1”, 1,1/4”, 1 1/2”, 2” , 2,5″, 3”., 4″. Давлние: PN (кгс/см2): 16. Температура рабочей среды: °С: +175.

Сгон стальной ГОСТ 8969-75 – это крепежный элемент, состоящий из трубы с резьбой на двух концах. С одной стороны резьба более длинная, с другой короткая. На конце с длинной резьбой монтируются муфта и контргайка, резьба с другой стороны служит для крепления сгона к трубе. Сгон стальной используется для прочного соединения деталей водопровода. Металл: сталь, из трубы по ГОСТ 3262-75. Рабочая среда: вода, пар, газ. Ду: 15, 20, 25, 32, 40, 50, (65), (80). Резьба: 1/2”, 3/4”,1”, 1,1/4”, 1 1/2”, 2” , 2,5″, 3”., 4″. Тип присоединения: резьба. Рабочее давление PN (кгс/см2): 16. Рабочая температура: °С: +175.

Фитинги для соединения металлических труб — невероятно важная деталь в монтаже трубопроводов. Фитинги позволяют соединять разветвления, повороты, трубы разных диаметров, и являются незаменимыми при необходимости интенсивной сборки и разборки труб. Чтобы обеспечить эффективное соединение труб и доступность для обслуживания, необходимо купить фитинги стальные.

Широкое распространение фитинги стальные получили благодаря простоте конструкции. Основной их деталью являются сгоны. При установке он крепиться на короткую резьбу к трубе, а к длинной резьбе устанавливается контргайка и муфты. Приобрести стальные фитинги можно в специализированном магазине.

Фитинги из стали могут эксплуатироваться в значительном температурном диапазоне и выдерживать высокое давление. Несмотря на высокие технические характеристики, на фитинги стальные цена самая демократичная. При необходимости монтажа труб для систем отопления, газо- или водоснабжения необходимо купить стальные фитинги. На фитинги цена довольно низкая, что делает их доступными.

Купить фитинги стальные на сегодня просто – сегодня существует огромный выбор подобной продукции высокого качества по низким ценам.

Источник

Как подобрать сгон

При выборе сгона требуется учитывать:

  • вид соединительного фитинга;
  • материал изготовления фитинга;
  • технические параметры.

Разновидности сгонов

Произвести классификацию сгонов можно по следующим признакам:

  1. в зависимости от конструктивного исполнения различают:
  • прямой сгон, предназначенный для монтажа на ровном участке магистрали (рисунок выше);
  • угловой сгон, предназначенный для участков с необходимостью смены направления трубопроводной системы;

Фитинг для смены направления магистрали

  1. в зависимости от сферы применения различают:
  • компенсирующие сгоны. В большинстве случаев такие устройства устанавливаются в местах подключения сантехнического или газового оборудования, радиаторов отопления, так как позволяют компенсировать отклонение труб в пределах 5 см;
  • короткие и длинные сгоны, применяющиеся для подключения иного оборудования трубопроводной системы.

Разновидности сгонов для трубопровода

Многие, особенно начинающие сантехники, причисляют к разновидностям сгонов такие фитинги, как бочата и резьбы. Однако данное утверждение ошибочно.

Бочонок представляет собой отрез трубы с резьбой на концах. В отличие от сгона на трубу с обеих сторон наносится одинаковая по длине и размерам резьба. Предназначается такое устройство для соединения труб без сварки.

Фитинг для соединения труб между собой

Резьба – это фитинг, изготовленный из отреза трубы с резьбой на одном конце. Устройство применяется для присоединения иных видов резьбовых фитингов в водопроводную, газопроводную или отопительную систему.

Устройство для монтажа резьбовых фитингов

Подбор материала изготовления

Для изготовления сгонов используются такие материалы, как:

  • углеродистая сталь. Стальные фитинги отличается невысокой стоимостью и большим запасом прочности. Однако из-за сильной подверженности коррозии их монтаж производится преимущественно на системы газоснабжения;
  • оцинкованная сталь. Такие фитинги не подвержены образованию коррозийного налета, поэтому могут применяться в системах водоснабжения, в том числе и питьевого водопровода и отопления, а также на иных трубопроводах в местах возможного воздействия атмосферных осадков;
  • нержавеющая сталь. В отличие от оцинкованных фитинги из нержавеющей стали отличаются большей стоимостью и преимущественно предназначаются для питьевых водопроводных систем, а также для соединения труб в земле;
  • латунь. В настоящее время из-за высокой стоимости практически не используется.

Латунный сгон для трубопроводов

Определение технических параметров

Металлические сгоны изготавливаются в соответствии с ГОСТ 8969-2010. При подборе параметров следует учитывать:

  • вид резьбы. Сгоны могут быть с левой резьбой или с правой, с внутренней резьбой или с внешней резьбой. Подбор данного параметра осуществляется на основании данных оборудования, которое требуется подключить при помощи фитинга;
  • условный проход фитинга в соответствии с диаметром трубопроводной магистрали;
  • размер нанесенной на фитинг резьбы.

Стандартные размеры металлических сгонов в соответствии с ГОСТ

Цены на фитинги

Цены на фитинги ПВХ будут изменяться в зависимости от назначения элемента. Например, клеевая «американка» обойдется в 119 руб., тогда как облегчённая клеевая «американка» стоит 105 руб. Клеевая понижающая втулка стоит 16 руб., а вот заглушка – 13 руб.

Если вам необходимы ПВХ-фитинги, цена на них вас должны заинтересовать. Например, коллектор обойдется дороже, его стоимость равна 804 руб., а вот крестовина стоит 91 руб. Клеевая муфта обойдется в 16 руб. Понижающая клеевая муфта стоит 33 руб. Пластиковые фитинги представлены сегодня в широком ассортименте, среди прочих следует выделить понижающий тройник, его цена равна 37 руб. Угол в 90° обходится всего лишь в 9 руб. за штуку.

Что такое футорка

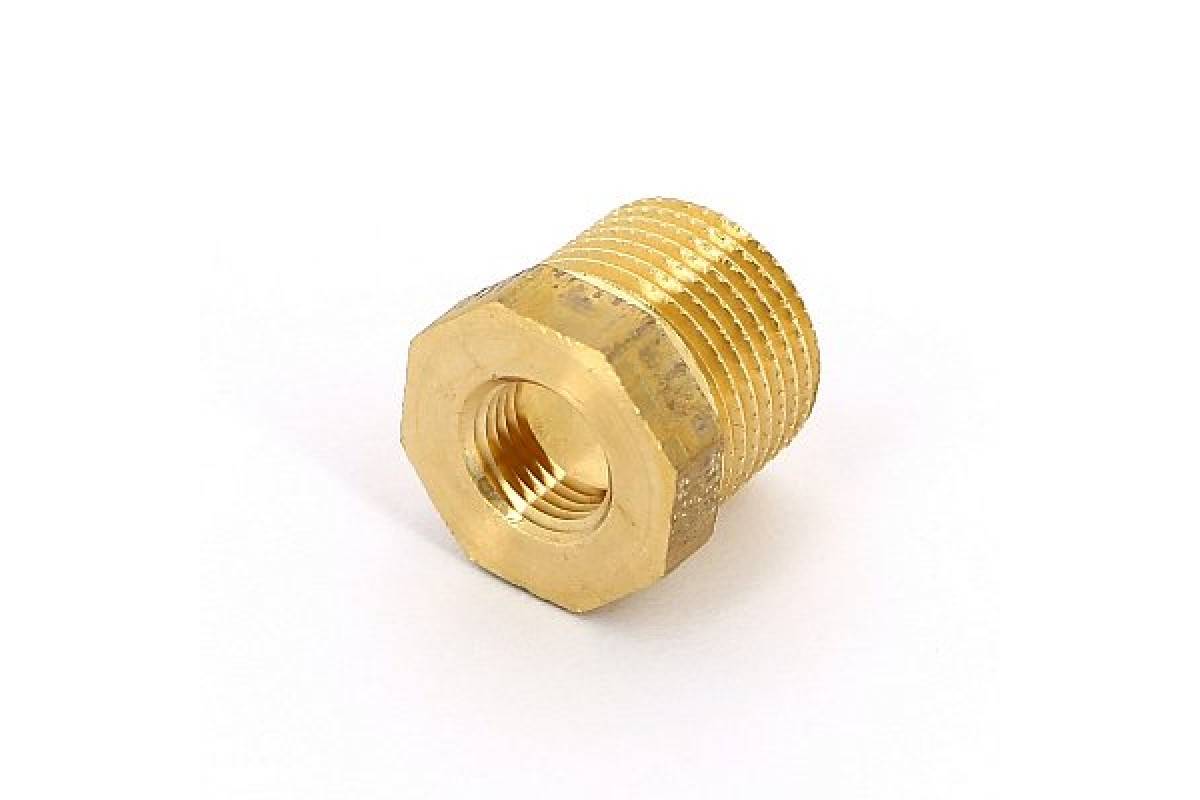

Футорка — это одна из разновидностей резьбовых фитингов, использующихся для соединения деталей, трубопроводов или иных элементов. Внешне она похожа отрезок трубы или на болт, по продольной оси которого просверлено отверстие с резьбой.


Футорка работает как переходник от одной резьбы к другой

Основное назначение — обеспечить переход от одного диаметра резьбы к другому.

Иногда отверстие с сорванной резьбой рассверливается на больший диаметр, нарезается новая и устанавливается футорка с внутренним диаметром, соответствующим вышедшему из строя элементу.

Мебельные выполняют функции присоединительных элементов для стяжек или фурнитуры. В этом случае элемент используется не как переходник, а как утопленная в материал гайка.


Иногда к футоркам относят фитинги без внутреннего отверстия

Где применяются

Их используют во многих областях:

  • Сантехника. Обеспечивают переход с одного диаметра резьбы на другой, соединение труб разного типоразмера.
  • Производство мебели. Используются как крепёжные элементы для деталей или фурнитуры. Мебельные футорки не имеют шестигранной головки под рожковый или накидной ключ, представляя собой втулку с наружной и внутренней резьбой. Устанавливаются с помощью плоской отвёртки или шестигранного ключа, для которых изготавливаются соответствующие гнёзда.
  • Техника. Являются одним из вариантов ремонта при износившейся резьбе. В частности, широко применяются в авторемонтных мастерских для восстановления свечной.

Простота и надёжность этого фитинга по достоинству оценены потребителями, единственным ограничивающим их использование обстоятельством является отсутствие в непосредственной близости некоторых видов или типоразмеров.

Виды

Они могут различаться по назначению:

  • Сантехнические. Делятся на соответствующие типоразмерам чугунных элементов, биметаллическим или алюминиевым деталям.
  • Мебельные. Существуют металлические и пластиковые элементы. Они устанавливаются в заранее подготовленные гнёзда — например, глухие отверстия несколько меньшего диаметра. Резьба нарезается самой футоркой при установке, так как мебельные материалы (ДСП или МДФ) имеют относительно мягкую структуру. Некоторые снабжены дополнительным элементом — шариком, распирающим деталь при завинчивании присоединительного элемента и плотно закрепляющим фитинг в гнезде.
  • Ремонтные. Используются в мастерских по ремонту и восстановлению различной техники, в том числе автотранспорта. Существует много видов подобных деталей — от спиральных ремонтных вставок до полноценных футорок обычного вида. Для каждого типа технических устройств изготавливаются соответствующие ремонтные комплекты, включающие в свой состав восстановительные элементы для наиболее проблемных резьбовых соединений.


Виды футорок могут различаться по своему назначению и материалу, из которого они изготовлены

Материал, из которого они изготавливаются, может быть самый разный. Это зависит от области применения элемента и величины нагрузок, которые он будет испытывать.

Из чего могут быть сделаны:

  • чугун;
  • латунь;
  • оцинкованная сталь;
  • алюминий;
  • пластик (капрон, полипропилен) и т. д.

Составить исчерпывающий список изделий невозможно, так как они зачастую изготавливаются отдельными производителями для определённых узлов или деталей. Тем не менее сантехнические фитинги изготавливаются в соответствии с техническими нормами и требованиями ГОСТ, поэтому они могут использоваться с достаточной уверенностью в эффективности и качестве.

Монтаж на металл

В то время, когда вместо ветхого нужно собрать новый водопровод, нужно состыковать металл с новыми трубами. Время от времени это возможно полипропилен, время от времени – сталь. Что нужно делать, дабы верно произвести монтаж?

Во-первых, нужно отключить все заменяемые стояки и слить с них воду. После этого необходимо отвернуть ветхие вентили, выполненные ещё из чугуна и весьма ненадежные. Они изменяются на более современные шаровые с флажком. Позже при помощи сантехнического троса прочищается участок водопровода от мусора (разные отложения и ржавчина). Монтируется конкретно сам вентиль (новый) и фильтр – он нужен чтобы продолжить срок работы смесителя либо техники в ванной, к примеру, стиральной машины. Для герметичных швов употребляется льняная нить, обматывающаяся по резьбе по ходу вращения гайки. По окончании фильтра ставится нужный фитинг соответствующего размера, а на другой его конец насаживается полипропиленовая муфта. После этого новый трубопровод всецело планирует.

Классификация по функциональности

В зависимости от варианта установки, выделяют несколько разновидностей сантехнических фитингов. Рассмотрим эти разновидности:

  • устанавливаемые посредством резьбы;
  • компрессионные;
  • монтируемые с помощью сварочного оборудования;
  • обжимные;
  • устанавливаемые с помощью специального клея;
  • стыкуемые с трубами посредством капиллярной пайки.

Фитинги резьбовые сантехнические являются наиболее простым вариантом. Стоимость таких изделий является самой низкой. Их монтаж осуществляется таким же образом, как и сборка труб, оснащённых нарезанной резьбой. Сегодня такие детали используются крайне редко, так как их вытеснили более функциональные и простые в установке компрессионные модели.

Компрессионные сантехнические соединительные фитинги похожи по своей конструкции на резьбовые, однако, они оснащаются обжимными гайками, которые выполняют основную работу при монтаже фитинга. Они имеют специальные резиновые уплотнители, которые повышают герметизационные показатели этих соединительных деталей. Из минусов можно отметить то, что в процессе эксплуатации их резьба ослабевает и иногда приходится подтягивать накидные гайки.

Компрессионные фитинги имеют обжимные гайки, которые и обеспечивают герметичность

Сварные сантехнические фитинги монтируются при помощи электрической или газовой сварки. Для их установки обязательно необходимо иметь сварочное оборудование и обладать знаниями и умениями в этой области.

Клеевые сантехнические фитинги, как правило, выполняются из пластмассовых элементов и используются для пластиковых коммуникаций. Для сочленения фитинга с трубой применяют специальный клей, который имеет особую химическую структуру для надёжного склеивания. Процесс склеивания происходит довольно просто: клей плавит пластмассу трубы и фитинга, после чего остывает и получается монолитный узел.

Обжимные и пресс-фитинги для сантехники являются наиболее популярными. Это связано с простотой их установки и высокими эксплуатационными показателями. Но для их монтажа требуются специальные инструменты, которые необходимы для того, чтобы деформировать обжимное кольцо. Такое оборудование является дорогостоящим. Существуют обжимные соединительные детали без колец, однако, они являются лишь модификацией компрессионного типа.

Сантехнические соединительные изделия, которые соединяются с трубами посредством капиллярной пайки, считаются наиболее продвинутыми. Такие изделия оснащаются специальным элементом, который нагревается и плавит фитинг в нужном месте. Таким образом, образуется надёжное соединение.

Водопроводные и отопительные системы монтируются из разных материалов, поэтому часто необходимы фитинги для объединения разных труб

Что это такое?

Футорка – вид резьбового переходника (фитинга), который применяется для соединения деталей круглого сечения, перехода с одной резьбы на другую. По внешнему виду напоминает цилиндр со сквозным резьбовым отверстием и резьбой на внешней поверхности. Диаметр внешней резьбы обычно больше внутренней, но бывают и обратные футорки. Внутреннюю резьбу футорки принято называть гайкой, наружную – штуцером.

Установка футорки довольно проста и в большинстве случаев не требует специальных навыков и инструментов (нужен шестигранник или газовый ключ).

Каждое изделие, в зависимости от области применения, может быть разного размера, иметь свой диаметр и параметры резьбы. Типовые характеристики регламентируются стандартами ГОСТ, DIN, ISO. Выпускаются также нестандартные модели.

Материалы

Футорки бывают пластмассовыми и металлическими. Пластмассовые футорки небольших размеров применяют для мебельных креплений. Они легче по весу, более упруги, чем металлические, и не подвержены коррозии. Там, где критичен вес самого крепления или нельзя применять жесткие металлические метизы из-за специфики материала (тонкий лист ДСП, фанеры), такие детали оказываются незаменимыми. Из пластика делаются и некоторые сантехнические фитинги, которые применяются при монтаже бытовых сантехнических систем.

Для ответственных соединений, которые должны выдерживать высокие механические нагрузки, подвергаться воздействию высоких температур, давления, агрессивных сред применят только металлические футорки. Они бывают чугунными, стальными, медными, латунными, иногда – бронзовыми.

  • Чугунные футорки применяются для чугунных радиаторов и труб, выдерживают давление до 25 Бар и температуру до 175 градусов.
  • Латунная футорка – хороший соединитель для бытовых и большинства промышленных инженерных систем. Этот материал прочен, химически инертен, безопасен. Но в прочности латунь уступает чугуну и применяется для систем с рабочим давлением не более 16 Бар.
  • Стальные – изготавливаются из высокопрочной, устойчивой к коррозии углеродистой стали, дополнительно покрываются защитным цинковым или никелевым покрытием. Они подходят для агрессивных сред, могут выдержать высокие механические нагрузки, давление до 16 Бар и температуру до 110 градусов. Такие фитинги используют для ответственных соединений в промышленных и инженерных трубопроводах. Футорки небольших размеров для создания надежных соединений (мебельные, пружинные вставки) также выполняются из нержавеющей стали.

Разновидности по материалу изготовления и способу стыковки. Информация о размерах

В зависимости от того, какой материал лежит в основе фитинга, эти изделия можно классифицировать на несколько видов. Сегодня сантехническое оборудование предусматривает использование гибких и жестких отводов, комплектующие при этом должны соответствовать.

К соединениям подбираются фитинги из сплавов, среди которых:

  • бронза;
  • сталь;
  • чугун;
  • медь;
  • латунь.

Для гибких шлангов используются полипропиленовые или поливинилхлоридные изделия. Если вы решаете вопрос о том, что такое фитинг, то вам следует знать, что классифицировать эти изделия можно ещё и по способу стыковки, который может быть фланцевым, сварным, компрессионным, резьбовым и обжимным.

Когда устанавливается сантехническое оборудование, могут использоваться все виды фитингов. Однако выбор зависит от нагрузки и диаметра стыковочных изделий. В связи с этим следует рассмотреть некоторые из них. Например, резьбовая модель используется в тех конструкциях, где нагрузка будет внушительной. С помощью неё можно соединить изделия из высококачественной стали. Элементы изготавливаются из высокопрочных сплавов, они имеют цилиндрическую резьбу.

Такие соединения обеспечивают надежную герметичность, которую можно получить одним из нескольких способов. Среди прочих можно выделить волокна льна, которые обрабатываются олифой. Волокна разделяются на отдельные пряди. Наиболее популярен в последнее время один способ повышения герметичности соединений – фум-лента, которая представляет собой фторопластовый материал.

Резьбовая модель изготавливается из сплавов железа, это сталь и чугун. Фитинг претерпевает проверку на этапе производства. В материале не должно быть изъянов и вкраплений. Торцевые стенки должны быть перпендикулярны осям прохода. Резьбовые фитинги обладают диаметром в пределах от 10 до 100 мм. Что касается температурного режима, то рабочий его уровень может быть выше 170 °C. Такие изделия выдерживают нагрузку до 1,6 Мпа.

Резьбовые фитинги довольно хорошо разбираются. Эта особенность добавляет практичности, ведь инструмент для резки металла использовать нет необходимости. Такие детали после разборки используются повторно. Обычно резьбовые соединения актуальны, если сварка невозможна или неудобна. Такие условия обычно возникают на/в:

  • дачах;
  • частных постройках;
  • садовых хозяйствах;
  • жилых домах.

Особенности выбора: футорка для чугунного радиатора

Радиаторная резьбовая футорка идеально подойдет для чугунного типа батарей и так же найдет свое применение в сантехнике, это своего рода ребордой, который исключит любые сдвиги. Такое применение может привести в идеальное состояние любые сантехнические установки, о чем свидетельствует фото.

Для начала нужно рассмотреть те критерии, на которые следует обратить внимание при покупке комплекта футорки. Эти критерии относятся не только к футоркам, но и к другим необходимым элементам

Вот некоторые из критериев:

Соответствует ли размер. Как уже было сказано, если вы не знаете параметры вашего оборудования, то купить верные комплектующие не получится, лучше взять с собой документы на радиаторы, чтобы консультант смог подобрать необходимую деталь.
Составьте план отопительной системы. Эта деталь намного важнее, чем покажется на первый взгляд. Самое главное, это четко определить, где расположены узлы системы. Такой расчет даст возможность покупки точного количества комплектующих.
Качество материала. Для алюминиевого или биметаллического радиатора можно подобрать изделие белого цвета, так как установки чаще всего окрашены именно в этот цвет

Но обратите внимание, насколько ровны и качественно обработаны поверхности.
Материал, из которого изготовлена футорка. Для чугунных радиаторов, футорки должны быть сделаны из того же материала, что и главная деталь

Так же оптимальным решением будет приобретение футорки из стали оцинкованного типа. Они отличаются долговечностью и надежностью. Цена при всех этих качествах приемлема.
Уделите немного времени проверке. Как уже было сказано выше, можно проверить путем накручивания элемента на резьбу. В том случае если приобретаете большое количество материала, постарайтесь проверить, хотя бы несколько футорок. Накручивание должно быть легким и вы не должны прилагать большого усилия. Если же вы заметили помехи, это значит, что резьба была повреждена.

Специалисты рекомендуют приобретать комплектацию одной и той же фирмы. Лучше всего покупать все в одном магазине, в таком случае консультанты посоветуют приобрести вам весь комплект, что поможет сэкономить вам время, кроме того вам все смогут объяснить все на месте и разбираться самостоятельно вам не придется.

Виды трубной заготовки

Монтаж стальных трубопроводов достаточно трудоемок и может требовать немалых временных затрат. Значительно ускоряет работу использование специальных элементов трубной заготовки, с помощью которых выполняется резьбовое соединение труб. Также элементы заготовки позволяют упростить прокладку трубопроводов при необходимости смещения оси.

Основные элементы трубной заготовки:

  • Сгон. Представляет собой небольшой отрезок трубы, на одном конце которого нарезана резьба, а на втором конце — короткая резьба. Применяется для соединения между собой закрепленных участков трубопроводов.
  • Бочонок. Так же, как и сгон, это небольшой отрезок трубы с нарезанной по концам наружной резьбой. Отличием от сгона является то, что резьба на обоих концах имеет равную длину.
  • Резьба приварная. Представляет собой короткий отрезок трубы, на одном конце которого нарезана короткая резьба, а второй конец заготовлен под сварное соединение с трубой. Этот элемент приваривается к стальной трубе, что делает возможным ее резьбовое соединение с другими участками трубопровода.
  • Отрезки труб. Заготовленные отрезки фиксированной длины (обычно 1 метр), на концы которых нарезана резьба. Используются для быстрого монтажа коротких участков трубопроводов, например ответвлений.
  • Скобы и отступы. Отрезки трубы криволинейной формы с нарезанной по концам резьбой. Используются при необходимости огибания препятствий или при несовпадении осей соединяемых труб.

Все виды трубной заготовки могут изготавливаться из стали без защитного покрытия. Также возможно использование элементов заготовки из оцинкованной стали, что дает повышенную устойчивость к коррозии.

Особенности

Футорки для восстановления резьбы представляют собой специальные вставки, которые накладываются на старые соединения. При этом они обеспечивают дополнительную защиту креплений и их надежность. Могут использоваться в свечных колодцах.

Чаще всего такие вставки применяются для чугунных и алюминиевых крепежей. Данные изделия имеют спиральную поверхность, они производятся исключительно из материалов, которые обладают высокой устойчивостью к образованию коррозии.
