Газовый двухконтурный котел Гепард от Protherm

Лучшие напольные двухконтурные газовые котлы

Двухконтурные модели подключают к обогреву и горячему водоснабжению. Имеет сложное внутреннее устройство, что увеличивает цену, усложняет обслуживание. Несмотря на это, двухконтурный газовый котел самый востребованный вид тепловой техники. Установка оборудования обеспечивает комфорт, уровень которого выше, чем в стандартной городской квартире с централизованными коммунальными системами.

Siberia 23К

Отличается хорошим техническим оснащением. Конструкция экономайзера обеспечивает большую площадь контакта с теплоносителем. Это позволяет быстро поднять температуру в доме, площадью 220-250 кв.м. Теплообменник изготовлен из конструкционной стали, устойчив к коррозии, имеет продолжительный срок службы. Блок автоматики итальянской компании SIT контролирует работу, обеспечивает высокий уровень защиты от аварийных ситуаций. Пьезорожиг делает запуск быстрым, удобным.

Термостойкая горелка из нержавеющей стали Polidoro экономично расходует топливо. Корпус имеет хорошую теплоизоляцию из негорючего базальтового волокна, которая защищает от теплопотерь, увеличивая КПД. Устойчив к изменению давления в газовой магистрали. Для контроля над температурой установлен капиллярный термометр.

Достоинства:

• Простое подключение;
• Низкий уровень шума;
• Энергонезависимость;
• Минимальные эксплуатационные расходы;
• Хорошо развитая сервисная сеть.

Недостатки:

Дизайн в стиле минимализма.

ЖМЗ АКГВ-29-3 Комфорт Н

Конвекционный энергонезависимый напольный отопительный газовый котел для дома площадью до 300 кв.м. Можно использовать в системах с самоточной и принудительной циркуляцией. Цилиндрическая конструкция делает более компактным, позволяя установить в небольшой бойлерной. Горелка открытая, работа контролируется итальянской автоматикой. При замене форсунки подключается к сжиженному газу.

Расположение табуляторов увеличивает время теплообмена, делает обслуживание удобным. За безопасность отвечают блоки автоматики. КПД достигает 89%, что увеличивает рентабельность. При производстве теплообменника используется конструкционная сталь, хорошая устойчивость коррозии позволяет использовать оборудование на протяжении 10-15 лет.

Достоинства:

• Стабильная работа при перепадах давления;
• Быстрый нагрев горячей воды;
• Наличие встроенного термометра;
• Простой монтаж.

Недостатки:

Лаконичный дизайн.

Основные неисправности

Все возможные неисправности немедленно определяются системой датчиков и выводятся на дисплей в виде буквенно-числового кода.

Ошибки агрегатоввозникают по разным причинам, среди которых присутствуют:

• Обрыв или короткое замыкание того или иного датчика.
• Отсутствие пламени.
• Отсутствие воды.
• Остановка вывода дыма.
• Отказ циркуляционного насоса.
• Остановка вентилятора и т.д.

Большинство ошибок вызывают немедленную блокировку котла по соображениям безопасности. Возможны ситуации, когда в доме никого нет, отреагировать оперативно на появление сигналов некому.

ОБРАТИТЕ ВНИМАНИЕ!

Поэтому система безопасности производит экстренную блокировку, которую сбрасывает владелец при перезапуске. Полный перечень кодов ошибок имеется в руководстве пользователя.

Он представляет собой довольно протяженный список, приводить который целиком нет смысла.

Инструкция по эксплуатации

Панель управления В комплекте с агрегатом поставляется пользовательская инструкция. Документ содержит основные правила эксплуатации котла:

• При появлении запаха гари в комнате нельзя включать свет, курить, использовать телефон. Устройство сразу выключается из сети, а котельная – проветривается.
• Рядом с прибором должно оставаться место для сервисного обслуживания. Зазор в 30 см нужен над и под конструкцией. 10 см остается сбоку и 60 см – возле передней части.
• При длительном отъезде перекрываются вентили на отопление, ГВС и газоподачу.
• Рекомендуемое давление теплоносителя – от 1 до 2 бар.
• Рядом с котлом нельзя хранить взрывчатые и огнеопасные вещества, лакокрасочную продукцию.
• Для выбора режима отопления нужно нажать MODE. Для перехода в «Лето» — эту же кнопку дважды, в «Отпуск» — трижды.
• Параметры температуры воды настраиваются при помощи клавиш «плюс» и «минус».
• Чтобы выставить температурный показатель теплотрассы, понадобится нажать MODE, а потом – «плюс» или «минус».

Виды котлов

Существует две модели котлов Гепард:

• Атмосферные (с открытой камерой сгорания и естественным выводом дыма).
• Закрытые или турбированные (используется вентилятор, обеспечивающий подачу воздуха в камеру сгорания и принудительное выведение отработанных газов).

Модели с атмосферной горелкой не рекомендованы для установки на кухне из-за возможности появления запаха дыма вследствие появления внешних факторов воздействия. Например, сильный ветер или обледенение дымохода способны вызвать снижение тяги, чреватое задымлением помещения.

Установку атмосферных агрегатов целесообразно производить в отдельных камерах с качественной вентиляцией.

Турбированные котлы полностью безопасны и могут быть установлены в жилых помещениях или на кухне.

Они гарантированно удаляют отработанные газы, позволяя сохранить чистоту внутреннего воздуха.

Оба варианта обладают полноценной системой самодиагностики, постоянно контролирующей состояние всех узлов и немедленно оповещающих о возникновении нештатных ситуаций.

Виды

Газовые котлы Protherm выпускаются в разных конструкционных и модельных вариантах и могут быть поделены на несколько групп, имеющих определенные признаки.

Например, по типу монтажа котлы бывают:

• Настенные (навесные).
• Напольные.

По количеству контуров:

• Одноконтурные (производят только нагрев теплоносителя для системы отопления).
• Двухконтурные (обеспечивают помещение горячей водой параллельно с подготовкой теплоносителя).

Кроме этого, они различаются по способу нагрева:

• Конвекционные. Передача тепла производится только в теплообменнике, нагреваемом в пламени газовой горелки.
• Конденсационные. Производится предварительный нагрев в конденсационной камере, где производится осажэдение водяного пара из выводимого дыма и отработанных газов.

По типу камеры сгорания:

• Атмосферная или открытая. Горение и вывод дыма происходят при помощи естественной тяги.
• Турбированная или закрытая. Для правильного протекания процесса используется вентилятор, подающий поток воздуха в горелку и обеспечивающий вывод дыма.

ОБРАТИТЕ ВНИМАНИЕ!

Такое обилие вариантов создает чрезвычайно богатый ассортимент, позволяющий выбрать подходящий образец для любых условий и потребностей.

Газовый котел Protherm Гепард 23 MTV

Котлы серии Гепард являются двухконтурными установками для обогрева и подачи ГВС в частные дома или квартиры достаточной площади.

Изготовленные в Словакии, агрегаты полностью соответствуют всем европейским требованиям качества и безопасности.

Котлы Гепард изготавливаются только в навесном (настенном) варианте, имеют раздельный теплообменник из нержавеющей стали и полную систему самоконтроля. Они способны одновременно обеспечивать питание отопительного контура и подачу горячей воды, что представляет максимальное удобство для домовладельцев.

Привлекательный внешний вид и компактные размеры позволяют устанавливать агрегаты на кухне или в иных помещениях, где они не выделяются среди других предметов мебели.

Пантера (Panther)

Котлы Протерм Пантера – распространенный выбор котла для отопления и приготовления воды в частном доме, квартире или на даче. Удобное обслуживание и простая эксплуатация – отличительные черты этой модели газового котла. В зависимости от потребностей Вы можете выбрать одноконтурный или двухконтурный вариант отопительного прибора.

Технические особенности котла Protherm Пантера:

• Опция выбора между одноконтурным и двухконтурным котлом;
• Скорость нагрева воды – 2 секунды;
• ЖК дисплей для управления и индикации кодов состояния;
• Интуитивно понятная и простая система управления;
• Гидравлический блок из прочного композитного материала;
• Газовая арматура SIT работает бесшумно;
• Первичный теплообменник выполнен из межного сплава;
• Горелка из сплава стали с хромом и никелем;
• Вторичный пластинчатый теплообменник из нержавеющей стали, что защищает его от коррозии;
• Возможность интеграции с комнатным регулятором;
• Встроенный циркуляционный насос;
• Работа от электросети ~220 В;
• Мощность котла отопления от 12 до 35 кВт;
• КПД котельной установки свыше 90 %.

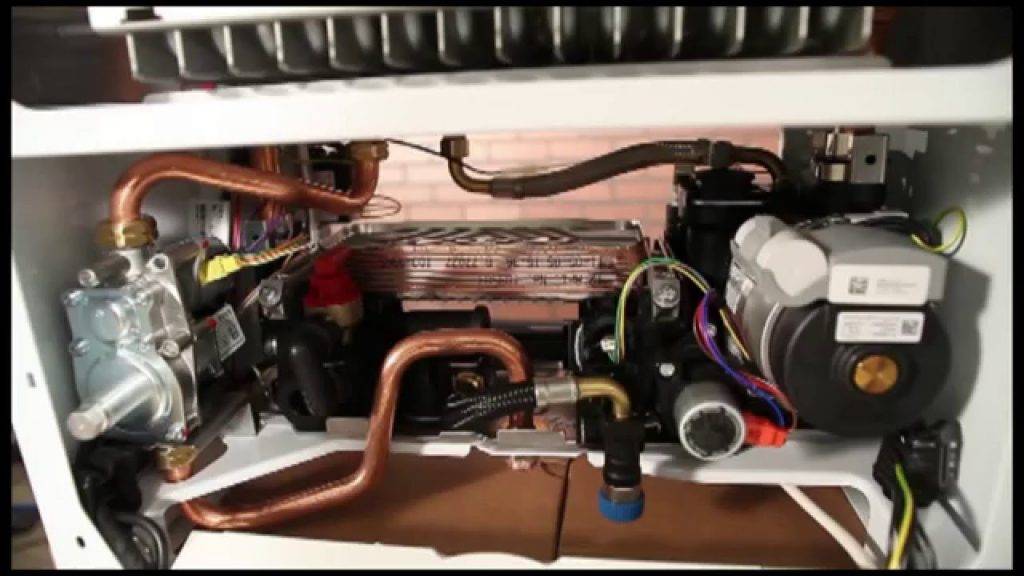

Устройство

Газовые котлы состоят из следующих узлов:

• Газовая горелка, совмещенная с первичным теплообменником.
• Циркуляционный насос.
• Трехходовой кран.
• Газовый клапан.
• Вторичный теплообменник.
• Вентилятор турбонаддува.
• Электронная плата управления с выводом органов настройки на внешнюю панель.
• Система датчиков самодиагностики, замкнутая на плату управления.

Работа котла базируется на циркуляции теплоносителя с нагревом в первичном теплообменнике. Настройка температуры выполняется в трехходовом кране путем частичного смешивания с остывшим обратным потоком.

Подготовка горячей воды производится во вторичном теплообменнике от тепла только что нагретой ОВ. Режим горения поддерживается естественным образом, или с помощью вентилятора турбонаддува.

Все процессы постоянно контролируются датчиками, подающими сигналы о возникших проблемах.

Техническое обслуживание Протерм Волк

Завод изготовитель устанавливает на Протерм Волк срок службы 10 лет. Увеличение срока эксплуатации можно достичь, назначая периодические обследования и профилактические мероприятия. Производитель советует не реже одного раза в год, в преддверии сезона отопления, производить регламентное обслуживание изделия. Хорошо, если мероприятия по техобслуживанию проведут специалисты сервисного центра компании Protherm. Требования на регламент по очистке не является обязательным и носят рекомендательный характер и не влияют на гарантийный срок 24 месяца.

Пролонгированный эксплуатационный срок достигается своевременной диагностикой техсостояния горелки, актуальной юстировкой её мощности

Осуществляется контроль за герметичностью соединения дымохода, прочистка теплообменника. Особенно важной задачей считается контроль безаварийной функциональности термостата перегрева и термостата следящего за продуктами сгорания

Протерм Волк. Преимущества и недостатки.

• Малые размеры 745х460х390 и  небольшая масса изделия 46 кг –  достаточно минимально допустимого размера помещения 8 м2 под обустройство котельной;
• Энергонезависимость – котел Волк разжигается от пьезоэлемента не требуя подключения к электрической сети.электросетей;
• Отсутствие необходимости в электропитании от сети освобождает владельца протягивать проводки или приобретать стабилизатор напряжения, кроме того нет проблем связанных с простоем во время аварийного отключения электроэнергии;
• Отслеживание показателей температуры и давления в системе отопления с помощью индикатора;
• Очевидный плюс – высокое, европейское качество сборки;
• Комплектация конструкцией по стабилизации тяги;
• В наборе комплектации находится шланг подключения к газовой магистрали;
• Широкая сетка сервисных центров в Российской Федерации
• Самый приятный плюс – политика компании по предоставлению потребителю невысокой цены за европейское качество.

Недостатки Протерм Волк KSO

• Отсутствие в серии двухконтурных предложений.
• Гарантийные обязательства вступают в силу при соблюдении условия подключения изделия сервисным специалистом, аттестованным сотрудниками компании Protherm;

Отзывы ссылающиеся на недостатки напольных котлов Протерм Волк как правило, носят косвенный характер не указывая на серьезные недочеты. К примеру, некоторые владельцы указывают на обязательное выполнение условий согласования установки оборудования, необходимость устройства конструкции дымового отвода – но подобные «минусы» характерны для всех видов газовых котлов.

Предлагаем вам посмотреть видео обзор:

Установка в воздуховод к котлу дросселирующей вставки

1 и 2 — дросселирующие вставки препятствуют подаче в горелку избытка воздуха.

Производители всех газовых котлов, в инструкциях по их монтажу, предписывают устанавливать в подводящих воздухопроводах и дымоходах дросселирующие вставки. Некоторые производители называют их диафрагмами или диффузорами.

По инструкции производителя котлов эти вставки устанавливают при небольшой длине дымо-/воздуховодов, для увеличения аэродинамического сопротивления системы и уменьшения количества подаваемого в горелку воздуха,  Кроме того, дросселирующая вставка уменьшает воздействие порывов ветра на работу горелки через дымо-/воздуховод. В каких случаях устанавливать и какого размера должна быть вставка, указано в инструкции производителя котла.

Рекомендую устанавливать такие дросселирующие вставки на все газовые котлы и колонки, настроенные на работу с меньшей мощностью. Причем, при любой конструкции дымо-/воздуховодов.

Дросселирующая вставка (диафрагма, диффузор) представляет из себя диск с отверстием в центре. Такой диск в воздуховоде создает местное сопротивление движению воздуха. Диаметр центрального отверстия в диске подбирают так, чтобы количество воздуха, которое проходит через вставку, было достаточно для полного сгорания газа в горелке котла при работе его на максимальной мощности.

На горелке котла при дефиците воздуха пламя приобретает красновато-желтый цвет.

Для настройки и контроля работы горелки и газоотводящего тракта котла удобно ориентироваться на показания газоанализатора, измеряющего избыток воздуха в продуктах сгорания работающего на максимальной мощности котла. Оптимальные параметры сгорания достигаются при значениях коэффициента избытка воздуха около 1,7-1,8. Значения коэффициента избытка воздуха более 1,8 указывают на то, что через котел протекает избыточное количество воздуха. Газоанализатор можно взять в аренду или напрокат.

Читайте еще:

Как уменьшить большой расход газа котлом на отопление дома

Еще статьи на эту тему:

⇆

Распространённые ошибки и неисправности

Некоторые наиболее распространённые неисправности газовых котлов фирмы «Протерм» вполне можно устранить самостоятельно, но исправление самых сложных ошибок необходимо доверить профессионалам сервисного центра.

Ошибка/неисправность	Код/обозначение	Способы устранения
Пониженный уровень давления в агрегате или отопительной системе	F0	Проверить работоспособность датчика давления, убедиться в отсутствии кабельных повреждений и целостности платы котлового управления
Отсутствие пламени в горелке	F1	Проверить работоспособность аварийного термостата и трансформатора розжига, убедиться в подаче газа и целостности газового клапана, произвести перезапуск
Быстрый перегрев газового котла	F3	Исключить засор в водяном фильтре и насосе, проверить работоспособность теплообменника, выполнить замену незамерзающей смеси
Обрыв в цепи температурного датчика	F4	Проверить показатели сопротивления на датчике, убедиться в целостности кабелей, соединяющих панель управления и датчик
Не распознаются входные сигналы	F7	Убедиться в работоспособности информационной панели, проверить панельные разъёмы
Размыкание цепи NTС-датчика и заземление ГВС-бойлера	F8	Прозвонить соединения, отсоединить и снова подсоединить элементы или полностью заменить датчик
Наличие короткого замыкания на тяговом датчике	F15	Выполнить разборку и очитку клеммных соединений, очистить трубки, при необходимости произвести полную замену узла
Низкий уровень давления внутри контура отопления	F22	Долить тепловой носитель до требуемого уровня, убедиться в полной герметичности системы и отсутствии течи
Стремительное нарастание температуры теплоносителя	F24	Заменить недостаточно производительное насосное оборудование и избавиться от завоздушивания в системе.
Неудачный первичный розжиг	F28	Для устранения ошибки/неисправности необходимо привлечь специалистов обслуживающего центра
Активизация противоморозной защиты вентилятора	F33
Повтор ошибки датчика на давление	F75

Современная отопительная техника от производителя из Словакии, к категории которой относятся одно- и двухконтурные газовые котлы Рrоthеrm, отличается высокой надёжностью и модельным многообразием. Эти добротные и недорогие котлы европейского качества из «среднего класса» вполне заслуженно пользуются популярностью и неизменно востребованы отечественными потребителями.

• https://cosmo-frost.ru/gazovye-kolonki-i-kotly/ekspluataciya-gazovye-kolonki-i-kotly/nastrojka-gazovogo-kotla-kak-pravilno-nastroit-temperaturu-moshhnost/
• http://oteple.com/nastrojka-gazovyx-kotlov-proterm/
• https://aqua-rmnt.com/otoplenie/kotly/gazovyiy-kotel-proterm.html

Правила пользования оборудованием

• Изображение
• Текст

0020096579_00 01/10

— 16 —

ПРАВИЛА ПОЛЬЗОВАНИЯ ОБОРУДОВАНИЕМ

воды в системе отопления (см. Проектную документацию по установке).

Предохранительный клапан

8.11

Предохранительный клапан находится слева, на расположенной в нижней части котла гидравлической группе. Из выхода предохранительного клапана может вытекать вода (в случае превышения максимального давления в системе отопления) или выходить пар. Поэтому на выходе предохранительного клапана рекомендуется организовать слив, который необходимо подсоединить к системе канализации данного объекта.

Предупреждение:

Запрещается манипулировать с предохранительным клапаном во время работы котла. Кроме того, не разрешается использовать предохранительный клапан для слива воды из котла или системы отопления. На неисправности клапана, вызванные засорением шлаком из системы отопления, гарантия не распространяется.

Подключение газа

8.12

Конструкция котлов серии PANTHER рассчитана на работу на природном газе с номинальным давлением в распределительной сети 2 кПа, для которого чаще всего приводится значение удельной теплоты сгорания от 9 до 10 кВтчас/м3. Внутренняя газораспределительная сеть и газовый счетчик должны быть рассчитаны с учетом использования пользователем иных видов газовых приборов.

Предупреждение:

Место подключения газа к котлу рекомендуется уплотнять посредством затяжения накидной гайки, одетой на торец патрубка газового клапана, подложив под нее соответствующую прокладку (см. Комплект поставки котла).

a

После завершения работ по подводу газа к котлу необходимо тщательно проверить газонепроницаемость (герметичность) выполненного соединения.

Особенности монтажа газового оборудования Protherm

Установка газовых котлов Протерм, как и монтаж любого отопительного оборудования, имеет свои особенности. В зависимости от вида котла потребителю придется учесть некоторые нюансы, которые влияют на безопасность эксплуатации и энергоэффективность техники.

Общие требования к установке котлов

При монтаже настенных газовых котлов Protherm необходимо соблюдать минимальное допустимое расстояние между котлом, потолком и полом. При навешивании котла до потолка должно оставаться не менее 50-ти см, до пола – 80 см.

Если стена, на которую осуществляется монтаж котла, изготовлена из горючих материалов, ее нужно дополнительно оснастить металлическим листом толщиной не менее 3 мм.

Предварительно стоит уделить внимание и проводке. Кабель, от которого будет запитан котел Протерм, должен быть протянут без изгибов и заломов. Учтите, проводка будет обеспечивать работу только газового оборудования, подключать к ней другую технику нельзя

Обеспечьте котел заземлением

Учтите, проводка будет обеспечивать работу только газового оборудования, подключать к ней другую технику нельзя. Обеспечьте котел заземлением.

На схеме представлена схема стандартного заземления газового котла. Контур заземления можно обустроить собственными силами

После распаковки перед установкой промойте трубы, чтобы избавить все полости от пыли. Грязь может засорить систему котла Protherm, поэтому предварительное очищение обязательно.

Если выбор пал на тяжелую напольную модель, на месте монтажа рекомендуется сделать стяжку или уложить бетонные плиты

Важно, чтобы готовая платформа была выставлена строго по уровню. Больше технических норм и требований к установке напольных котлов мы привели в другой нашей статье. Если модель требует подключения к дымоходу, обязательно проверяйте тягу перед подсоединением к системе

Дополнительно стоит полностью проинспектировать проходимость дымохода, прочистить его шахту

Если модель требует подключения к дымоходу, обязательно проверяйте тягу перед подсоединением к системе. Дополнительно стоит полностью проинспектировать проходимость дымохода, прочистить его шахту.

Газовые агрегаты производства словацкой компании различаются по типу монтажа и мощности:

1. Настенные котлы обладают меньшей мощностью, но стоят ощутимо дешевле. При этом характеристики техники позволяют полноценно отопить частный дом.
2. Напольные газовые котлы Protherm обладают большей производительностью, стоят дороже, при монтаже занимают ощутимо больше места. Перед установкой может понадобиться заливка отдельного фундамента. Поэтому модели менее популярны среди домохозяйств, однако все равно пользуются спросом среди владельцев больших по площади домов.

Ниже более подробно рассмотрены популярные серии и модели газовых котлов.

Линии настенных газовых котлов бренда

Благодаря привлекательной цене и относительной компактности настенные котлы пользуются большим спросом. Protherm выпускает несколько линий оборудования для создания эффективной отопительной системы в частном доме или квартире в многоэтажном здании.

В офисах официальных представителей можно ознакомиться с линейками продукции завода в комфортных условиях, посмотрев технические характеристики и получив, при необходимости, профессиональную консультацию

На отечественном рынке востребованы три линейки.

1. Серия «Пантера» включает шесть производительных моделей мощностью 12-35 кВт с маркировкой KTV, KOV и KTO. Ряд KTV оборудован системой принудительного отвода продуктов сгорания, поэтому подходит для помещений без дымохода. Модели серии KOV подключаются к дымоходу с естественным отводом.
2. Линейка котлов «Рысь» представлена тремя моделями мощностью 24 и 28 кВт с системой принудительного отвода продуктов сгорания.
3. Двухконтурные котлы «Гепард» мощностью 23 кВт включают модели 23 MOV и 23 MTV. Модификации отличаются отводом продуктов сгорания: в 23 MOV он происходит естественно, в 23 MTV – принудительно.

Агрегат необходимо выбирать, отталкиваясь от его потенциальной производительности, отапливаемой площади, требований к монтажу.

Серии напольных газовых котлов Protherm

Изделия для напольного монтажа обладают серьезной мощностью, поэтому используются для отопления больших помещений с высоким уровнем теплопотерь.

Три популярные линии оборудования Протерм отлично справляются с поставленными задачами и обладают своими особенностями, которые следует учитывать при монтаже.

F24 — F25

–  резкий рост температуры после включения котла, разница между ее значениями на выходе и входе свыше 35. Ошибка вызывается проблемой с насосом или первичным теплообменником. При нормальном функционировании перекачивающего устройства круг поиска сужается. В полости теплообменного прибора постепенно образуются отложения, сужающие диаметр канала. Жидкости проходит в единицу времени меньше, а горелка Протерм Гепард работает в соответствии с заданным режимом.

Рекомендация: самостоятельная чистка нецелесообразна. У рачительного хозяина всегда есть резерв по отоплению. Нужно демонтировать прибор и отдать в сервисную мастерскую. На промывку уйдет 2-3 дня, а потом Протерм Гепард без аварийно отработает не менее года.

Технические характеристики

Основные технические характеристики, для удобства сравнения и ускорения поиска нужной информации, сведены в Таблицу 1.

Модель	Пантера	Ягуар	Гепард	Тигр	Рысь
Характеристика	25 KOV, 25 KTV, 30 KTV	11 JTV, 24 JTV	11 MOV, 11MTV, 23 MOV, 23 MTV	12 KOZ, 12 KTZ, 24 KOZ, 24 KTZ	18/25 MKV 25/30 MKV
Камера сгорания	Т–закрытая О–открытая	закрытая	Т–закрытая О–открытая	Т–закрытая О–открытая	закрытая
Температура ОВ, °C	35-85	30-85	30-83	45-85	30-85
Температура ГВС, °C	38-60	30-64	38-65	40-60	30-64
Расширительный бак ОВ, л	7,0	7,0	5,0	8,0	8,0
Расширительный бак ГВС, л	—	—	—	2,0	5,0
Производительность ГВС, л/мин	до 17,0	до 10,7	до 11	до 12,6	до 14,2
Расход природного газа кг/час	2,84 – 3,44	—	2,73	1,41 – 2,84	—
Расход сжиженного газа, кг/час	2,08 – 3,21	—	1,9	0,91 – 2,08	—
Расход природного газа ГВС куб.м/час	—	2,73	—	—	1,39-3,08
Расход сжиженного газа ГВС, кг/час	—	1,02	—	—	1,02-2,26
Расход природного газа ОВ куб.м/час	—	1,39 2,73	—	—	—
Расход сжиженного газа ОВ, кг/час	—	0,55 1,02	—	—	—
Накопительный бак, л	—	—	—	45	—
Вес, кг	34 – 41	29 – 30	31 – 34	70 – 71	35 – 36
Размеры, мм	800х338*440	700х280х410	740х310х410	900х410х570	700x280x390
Цена, тыс. руб.	45 – 53	27 — 32	34 – 39	50 – 130	54 – 56

Сокращения: ОВ – отопительная вода, ГВС – горячее водоснабжение.

Расшифровка кода в названии модели:

1. двузначная цифра соответствует номинальной потребляемой мощности в кВт;
2. первая буква – в сочетании с третьей обозначает модель;
3. вторая буква – тип камеры сгорания: О – открытая, К, Т – закрытая;
4. третья буква – тип котла: V, Z –двухконтурный, О – одноконтурный.

Кроме указанных в таблице параметров, все настенные двухконтурные котлы обладают еще рядом характеристик. В частности, они имеют следующие системы защиты:

• предохранительный клапан для сброса теплоносителя при повышении давления в системе;
• защиту циркуляционного насоса от заклинивания;
• защиту водопроводных труб от перемерзания;
• газ-контроль – прекращает подачу газа в горелку, если пламя вдруг погаснет;
• воздухоотвод – избавление системы отопления от попавшего воздуха;
• защита котла от перегрева с помощью термостата.

Электронная система управления газовыми котлами выполняет следующие функции:

1. управление с помощью микропроцессора;
2. автоматический контроль работы агрегата;
3. контроль состояния устройства;
4. регулирование температуры воздуха в помещениях;
5. вывод на дисплей текущих показаний температуры и кодов неисправностей.

Инструкция по настройке, подключению и запуску

После доставки котла производится его установка на заранее выбранную поверхность. В комплект поставки входит специальный кронштейн, который крепят на прочную стену. Не допускается установка на поверхности, обшитые гипсокартоном, тонкие или временные перегородки с низкой несущей способностью.

После установки производится подключение всех соответствующих трубопроводов:

• Подача газа.
• Прямая и обратная линия отопительного контура.
• Подача холодной воды.

Работы по присоединению всех коммуникаций должны быть произведены тщательно, с соблюдением всех требований технологии.

Соединения газовых труб проверяют на утечки с помощью мыльного раствора. После этого котел подключают к сети электропитания.

Необходимо контролировать правильность присоединения фазы к соответствующему электроду, иначе котел не запустится.

Заполнение водой производится до получения номинального давления, которое отображается на дисплее.

Открывается кран подпитки, система медленно заполняется водой, чтобы успевал выходить воздух. После этого сбрасываются воздушные пробки в самом котле и радиаторах, после чего давление еще раз корректируется.

Первый запуск котла представляет собой кратковременное включение агрегата для проверки работоспособности и правильности присоединения и настройки. Обнаруженные неисправности немедленно устраняются, неплотные соединения тщательно герметизируются.

Иногда первый запуск тут же прерывается с появлением ошибки. Это следствие воздушной пробки в насосе или ином узле.

Ошибку сбрасывают и попытку повторяют снова. Иногда первый запуск приходится повторять по нескольку раз, пока воздух не выйдет из насоса. .

Отопительные котлы настенного типа Тигр

Популярной моделью среди владельцев недвижимости является настенный газовый котел Протерм «Тигр». Мощность этого отопительного прибора может составлять от 3,5 до 23 киловатт.

Все агрегаты «Тигр» надежны и экономичны, а разрабатывали их с учетом последних тенденций в сфере технических решений и дизайна. Они соответствуют действующим требованиям и нормам, касающимся систем теплоснабжения.

Приборы укомплектованы бойлером объемом 25 литров, в котором имеется уникальная система «Спин,» и отвечающий за горячее водоснабжение термодатчик. Благодаря данной особенности, покупатели котлов приобретают эффективно и быстро работающее оборудование и возможность иметь постоянно нагретую воду.

Технические особенности котлов «Тигр» следующие:

• прибор оснащен надежной защитой от минусовых температур;
• наличие специального электронного устройства позволяет считывать данные относительно уровня давления в системе;
• агрегат можно устанавливать в ванной;
• нужно отдельно настраивать параметры ГВС и теплообеспечения;
• присутствует плавная регулировка уровня мощности;
• имеется защита от перегрева;
• наличие встроенного микропроцессора;
• главные параметры рабочего процесса отображаются на специальном дисплее;
• имеется функция защиты насосного оборудования, способная предотвратить заклинивание.

Стоимость котла «Тигр» зависит от конкретной модели данного отопительного прибора.

Где купить котел

Для того чтобы выбрать газовый котел Protherm, необходимо перейти на страницу официального интернет магазина: protherm.ru.

На сайте можно найти ближайшие торговые и сервисные точки моделей Protherm Gepard, например для Москвы:

• “ГК ПРОЕКТ”.
• Компания “Жираф”.
• ООО “УниЭнергоТех Трэйд”.
• ООО “ТермоСтрим”.
• ООО “Инкомплекс”.
• ООО “Комфорт-Эко”.
• ООО “Левада”.
• ООО “СТИ Сервис”.
• ООО “Энергобыт Сервис”.
• ООО “ЛЕКС плюc”.

Кроме того на сайте можно ознакомится со всеми новинками котлов, их техническими характеристиками и производственными инструкциями.

Специалисты сайта помогут выбрать модель Protherm Gepard, которая максимально подойдет под тепловые нагрузки объекта теплоснабжения.

Виды котлов

Существует две модели котлов Гепард:

• Атмосферные (с открытой камерой сгорания и естественным выводом дыма).
• Закрытые или турбированные (используется вентилятор, обеспечивающий подачу воздуха в камеру сгорания и принудительное выведение отработанных газов).

Модели с атмосферной горелкой не рекомендованы для установки на кухне из-за возможности появления запаха дыма вследствие появления внешних факторов воздействия. Например, сильный ветер или обледенение дымохода способны вызвать снижение тяги, чреватое задымлением помещения.

Установку атмосферных агрегатов целесообразно производить в отдельных камерах с качественной вентиляцией.

Турбированные котлы полностью безопасны и могут быть установлены в жилых помещениях или на кухне.

Они гарантированно удаляют отработанные газы, позволяя сохранить чистоту внутреннего воздуха.

Оба варианта обладают полноценной системой самодиагностики, постоянно контролирующей состояние всех узлов и немедленно оповещающих о возникновении нештатных ситуаций.
