Гидравлический расчет системы отопления частного дома — порядок вычислений + обзор полезных программ

Расчет мощности котла и теплопотерь.

Собрав все необходимые показатели, приступайте к калькуляции. Конечный результат укажет количество расходуемого тепла и сориентирует вас на выбор котла. При расчете теплопотерь за основу берутся 2 величины:

  1. Разница температуры снаружи и внутри здания (ΔT);
  2. Теплозащитные свойства объектов дома (R);

Для выявления расхода тепла ознакомимся с показателями сопротивления теплопередачи некоторых материалов

Таблица 1. Теплозащитные свойства стен

Материал и толщина стены

Сопротивление теплопередаче

Кирпичная стена

толщина в 3 кирпича (79 сантиметров)

толщина в 2.5 кирпича (67 сантиметров)

толщина в 2 кирпича (54 сантиметров)

толщина в 1 кирпича (25 сантиметров)



0.592

0.502

0.405

0.187

Сруб из бревна

Ø 25

Ø 20



0.550

0.440

Сруб из бруса

Толщина 20см.

Толщина 10см.



0.806

0.353

Каркасная стена

(доска +минвата + доска) 20 см.



0.703

Стена из пенобетона

20см.

30см.



0.476

0.709

Штукатурка (2-3 см)0.035
Потолочное перекрытие1.43
Деревянные полы1.85
Двойные деревянные двери0.21

Данные в таблице указаны с температурной разницей 50 °(на улице -30°,а в помещение +20°)

Таблица 2. Тепловые расходы окон

Тип окнаRTq. Вт/Q. Вт
Обычное окно с двойными рамами0.37135216
Стеклопакет (толщина стекла 4 мм)

4-16-4

4-Ar16-4

4-16-4К

4-Ar16-4К



0.32

0.34

0.53

0.59



156

147

94

85



250

235

151

136

Двухкамерный стеклопакет

4-6-4-6-4

4-Ar6-4-Ar6-4

4-6-4-6-4К

4-Ar6-4-Ar6-4К

4-8-4-8-4

4-Ar8-4-Ar8-4

4-8-4-8-4К

4-Ar8-4-Ar8-4К

4-10-4-10-4

4-Ar10-4-Ar10-4

4-10-4-10-4К

4-Ar10-4-Ar10-4К

4-12-4-12-4

4-Ar12-4-Ar12-4

4-12-4-12-4К

4-Ar12-4-Ar12-4К

4-16-4-16-4

4-Ar16-4-Ar16-4

4-16-4-16-4К

4-Ar16-4-Ar16-4К



0.42

0.44

0.53

0.60

0.45

0.47

0.55

0.67

0.47

0.49

0.58

0.65

0.49

0.52

0.61

0.68

0.52

0.55

0.65

0.72



119

114

94

83

111

106

91

81

106

102

86

77

102

96

82

73

96

91

77

69



190

182

151

133

178

170

146

131

170

163

138

123

163

154

131

117

154

146

123

111

RT — сопротивление теплопередачи;

  1. Вт/м^2 – количество тепла, которое расходуется на один кв. м. окна;

четные цифры указывают на воздушное пространство в мм;

Ar — зазор в стеклопакете заполнен аргоном;

К – окно имеет наружное тепловое покрытие.

Имея в наличии стандартные данные о теплозащитных свойствах материалов, и определив перепад температур легко рассчитать тепловые потери. На пример:

Снаружи — 20°С., а внутри +20°С. Стены построены из бревна диаметром 25см. В этом случае

R = 0.550 °С· м2/ Вт. Тепловой расход будет равен 40/0.550=73 Вт/ м2

Теперь можно приступить к выбору источника тепла. Существуют несколько видов котлов:

  • Электрические котлы;
  • Газовые котлы
  • Нагреватели на твердом и жидком топливе
  • Гибридные (электрические и на твердом топливе)

Перед тем как приобрести котел, вы должны знать, какая мощность потребуется для поддержания благоприятной температуры в доме. Для этого существуют два способа определения:

  1. Расчет мощности по площади помещений.

По статистике принято считать, что для нагрева 10 м2 требуется 1 кВт теплоэнергии. Формула применима в случае, когда высота потолка не более 2,8 м и дом средне утеплен. Суммируем площадь всех комнат.

Получаем, что W=S×Wуд/10, где W- мощность теплогенератора, S-общая площадь здания, а Wуд является удельной мощность, которая в каждом климатическом поясе своя. В южных регионах она 0,7-0,9 кВт, в центральных 1-1,5 кВт, а на севере от 1,5 кВт до 2 кВт. Допустим, котел в доме площадью 150 кв.м, который находится в средних широтах должен обладать мощностью 18-20кВт. Если потолки выше стандартных 2,7м, например, 3м, в этом случае 3÷2,7×20=23 (округляем)

  1. Расчет мощности по объему помещений.

Этот тип вычислений можно произвести, придерживаясь строительных норм и правил. В СНиП прописан расчет мощности отопления в квартире. Для кирпичного дома на 1 м3 приходится 34 Вт, а в панельном – 41 Вт. Объем жилья определяется умножением площади на высоту потолка. Например, площадь апартаментов 72 кв.м., а высота потолков 2,8 м. Объем будет равен 201,6 м3. Так, для квартиры в кирпичном доме мощность котла будет равна 6,85 кВт и 8,26 кВт в панельном. Правка возможна в следующих случаях:

  • На 0.7, когда этажом выше или ниже находится неотапливаемая квартира;
  • На 0.9, если ваша квартира на первом или последнем этаже;
  • Коррекция производится при наличии одной внешней стены на 1,1, две – на 1,2.

Расчет гидравлики водяной системы отопления

Теплоноситель циркулирует по системе под давлением, которое не является постоянной величиной. Оно снижается из-за наличия сил трения воды о стенки труб, сопротивления на трубной арматуре и фитингах. Домовладелец также вносит свою лепту, корректируя распределение тепла по отдельным помещениям.

Давление растет, если температура нагрева теплоносителя повышается и наоборот – падает при ее снижении.

Чтобы избежать разбалансировки отопительной системы, необходимо создать условия, при которых к каждому радиатору поступает столько теплоносителя, сколько необходимо для поддержания заданной температуры и восполнения неизбежных теплопотерь.

Главной целью гидравлического расчета является приведение в соответствие расчетных расходов по сети с фактическими или эксплуатационными.

На данном этапе проектирования определяются:

  • диаметр труб и их пропускная способность;
  • местные потери давления по отдельным участкам системы отопления;
  • требования гидравлической увязки;
  • потери давления по всей системе (общие);
  • оптимальный расход теплоносителя.

Для производства гидравлического расчета необходимо проделать некую подготовку:

  1. Собрать исходные данные и систематизировать их.
  2. Выбрать методику расчета.

Первым делом проектировщик изучает теплотехнические параметры объекта и выполняет теплотехнический расчет. В итоге у него появляется информация о количестве тепла, необходимом для каждого помещения. После этого выбираются отопительные приборы и источник тепла.

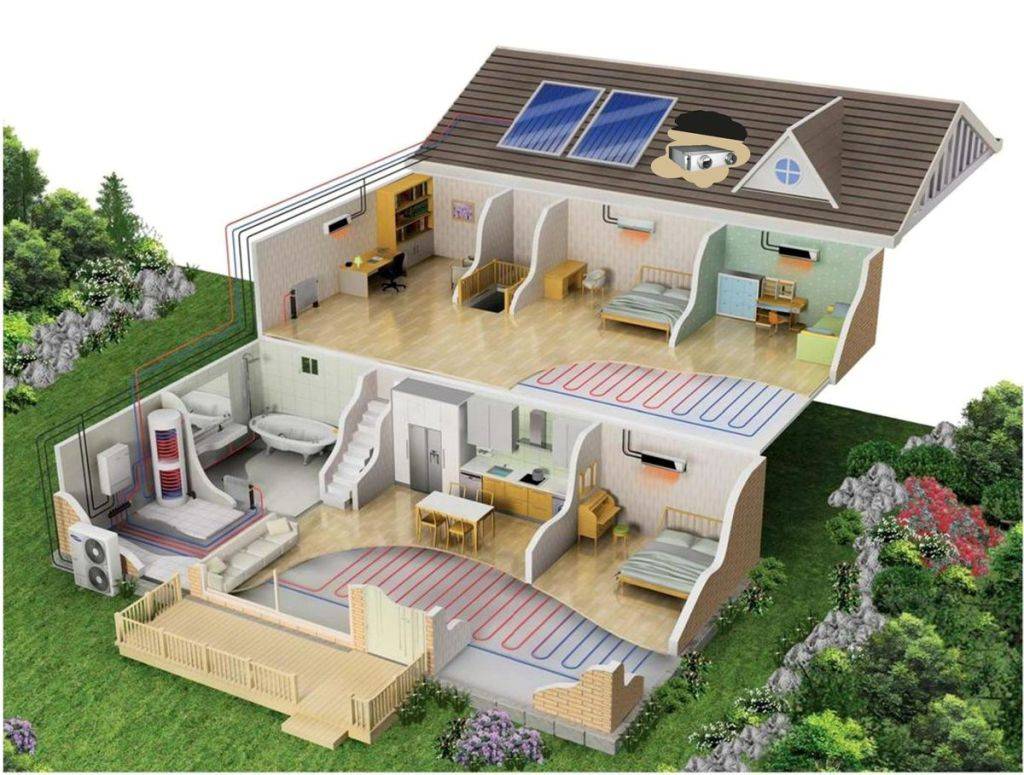

Схематичное изображение отопительной системы в частном доме

На стадии разработки принимается решение о типе отопительной системы и особенностях ее балансировки, подбираются трубы и арматура. По окончании составляется аксонометрическая схема разводки, разрабатываются планы помещений с указанием:

  • мощности радиаторов;
  • расхода теплоносителя;
  • расстановки теплового оборудования и пр.

Все участки системы, узловые точки маркируются, подсчитывается и наносится на чертеж длина колец.

Расчетная программа ГЕРЦ ГЕРЦ официальный сайт HERZ Armaturen в нашей стране

Сообщаем также, что обновлена база арматуры ГЕРЦ в программе RAUCAD. По вопросам получения новой базы пожелание обращаться к инженеру группы техподдержки отдела внутренних инженерных систем , г. Москва, тел. (доб. 203).

Программа HERZ C.O.

Программа HERZ C.O. нужна для гидравлического расчета одно- и отопительных систем с двумя трубами и охлаждения, во время проектирования новых систем, а еще для регулирования существующих в реконструируемых зданиях (к примеру, после утепления строения), имеет возможность расчета систем, где носителем тепла являются гликолиевые смеси.

Программа дает возможность для выполнения полностью всех гидравлических расчетов оборудования, в рамках которых:

выбираются диаметры трубо-проводов; анализируется водный расход в проектируемом оборудовании; определяются потери давления в оборудовании; определяются гидравлические сопротивления циркуляционных колец, с учетом гравитационного давления, связанного с охлаждением воды в трубопроводах и потребителях тепла; выбираются настройки регуляторов разницы давления, устанавливаемых в местах подобранных проектировщиком (основание стояков, разветвления и т.д.); берутся во внимание требуемые авторитеты термостатических вентилей; уменьшается излишек давления в циркуляционных кольцах путем выбора предварительных настроек вентилей; принимается во внимание необходимость для оснащения соответствующего сопротивления в плане гидравлики участка с потребителем тепла

В программе применено много решений, облегчающих и улучшающих работу. Важнейшие из них это:

  • графический процесс ввода данных;
  • представление итогов расчетов на схеме и поэтажных планах;
  • развитая контекстная справочная система, вызывающая информацию, как об индивидуальных командах программы, так и подсказку относительно вводимых данных;
  • многооконная среда, она позволяет одновременно смотреть много типов данных, итогов и т.д.;
  • обычная сотрудничество с принтером и плоттером, функция предварительного просмотра страниц перед тем как печатать и выводом на плоттер;
  • роскошная диагностика ошибок и функция их автоматизированного поиска, как в таблице, так и на схеме;
  • быстрый доступ к каталожным данным труб, радиаторов и арматуры.

Программа HERZ OZC

Программа HERZ OZC служит для определения расчетных потерь тепла индивидуальных помещений в здании, а еще всего строения. Расчет проходит согласно подобающим нормативам. Программа исполняет:

  • расчет коэффициентов передачи тепла для стен, полов, крыш и перекрытий между верхним этажом и чердаком;
  • расчет теплопотерь для индивидуальных помещений;
  • расчет теплопотерь всего строения.

В программе применено много решений, облегчающих и улучшающих работу. Важнейшие из них это:

  • развитая справочная система;
  • роскошный каталог материалов для строительства;
  • функция автоматизированного определения сопротивлений передаче тепла, сопротивлений прослоек воздуха перекрытий между верхним этажом и чердаком, сопротивления грунта;
  • функция автоматизированного создания следующих этажей, копирования помещений, а еще выбора помещений например если во время ввода данных о помещении будет нужно вызвать прочее помещение;
  • опция автоматизированного распределения потерь тепла из помещения с небольшой потребностью в теплопроизводительности (к примеру, коридор) к смежным помещениям, что предоставляет возможность для непосредственного переноса итогов расчетов в программу HERZ C.O.

Программа предоставляет возможность для проведения расчетов потерь тепла огромных строений.

Ниже приводятся ограничения, касающиеся данных:

Предельное количество определяемых ограждений: 16300 Предельное количество слоев в одном ограждении: 16300 Предельное количество помещений: 16300 Предельное количество ограждений в одном помещении: 16300

Итоги расчетов теплопотерь являются выходными данными для программы HERZ C.O служащей для проектирования систем централизованого отопления.

Последовательность выполнения гидравлического расчета

1. Выбирается главное циркуляционное кольцо системы отопления (наиболее невыгодно расположенное в гидравлическом отношении). В тупиковых двухтрубных системах это кольцо, проходящее через нижний прибор самого удаленного и нагруженного стояка, в однотрубных – через наиболее удаленный и нагруженный стояк.

Например, в двухтрубной системе отопления с верхней разводкой главное циркуляционное кольцо пройдет от теплового пункта через главный стояк, подающую магистраль, через самый удаленный стояк, отопительный прибор нижнего этажа, обратную магистраль до теплового пункта.

В системах с попутным движением воды в качестве главного принимается кольцо, проходящее через средний наиболее нагруженный стояк.

2. Главное циркуляционное кольцо разбивается на участки (участок характеризуется постоянным расходом воды и одинаковым диаметром). На схеме проставляются номера участков, их длины и тепловые нагрузки. Тепловая нагрузка магистральных участков определяется суммированием тепловых нагрузок, обслуживаемых этими участками. Для выбора диаметра труб используются две величины:

а) заданный расход воды;

б) ориентировочные удельные потери давления на трение в расчетном циркуляционном кольце Rср.

Для расчета Rcp необходимо знать длину главного циркуляционного кольца и расчетное циркуляционное давление.

3. Определяется расчетное циркуляционное давление по формуле

, (5.1)

где– давление, создаваемое насосом, Па. Практика проектирования системы отопления показала, что наиболее целесообразно принять давление насоса, равное

, (5.2)

где

– сумма длин участков главного циркуляционного кольца;

– естественное давление, возникающее при охлаждении воды в приборах, Па, можно определить как

, (5.3)

где– расстояние от центра насоса (элеватора) до центра прибора нижнего этажа, м.

Значение коэффициента можно определить из табл.5.1.

Таблица 5.1 – Значение в зависимости от расчетной температуры воды в системе отопления

(),C

, кг/(м3К)

85-65

0,6

95-70

0,64

105-70

0,66

115-70

0,68

– естественное давление, возникающее в результате охлаждения воды в трубопроводах .

В насосных системах с нижней разводкой величинойможно пренебречь.

  1. Определяются удельные потери давления на трение

, (5.4)

где к=0,65 определяет долю потерь давления на трение.

5. Расход воды на участке определяется по формуле

(5.5)

гдеQ – тепловая нагрузка на участке, Вт:

(tг – tо) – разность температур теплоносителя.

6. По величинамиподбираются стандартные размеры труб .

6. Для выбранных диаметров трубопроводов и расчетных расходов воды определяется скорость движения теплоносителя v и устанавливаются фактические удельные потери давления на трение Rф.

При подборе диаметров на участках с малыми расходами теплоносителя могут быть большие расхождения междуи. Заниженные потерина этих участках компенсируются завышением величинна других участках.

7. Определяются потери давления на трение на расчетном участке, Па:

. (5.6)

Результаты расчета заносят в табл.5.2.

8. Определяются потери давления в местных сопротивлениях, используя или формулу:

, (5.7)

где– сумма коэффициентов местных сопротивлений на расчетном участке .

Значение ξ на каждом участке сводят в табл. 5.3.

Таблица 5.3 – Коэффициенты местных сопротивлений

№ п/п

Наименования участков и местных сопротивлений

Значения коэффициентов местных сопротивлений

Примечания

9. Определяют суммарные потери давления на каждом участке

. (5.8)

10. Определяют суммарные потери давления на трение и в местных сопротивлениях в главном циркуляционном кольце

. (5.9)

11. Сравнивают Δр с Δрр. Суммарные потери давления по кольцу должны быть меньше величины Δрр на

. (5.10)

Запас располагаемого давления необходим на неучтенные в расчете гидравлические сопротивления.

Если условия не выполняются, то необходимо на некоторых участках кольца изменить диаметры труб.

12. После расчета главного циркуляционного кольца производят увязку остальных колец. В каждом новом кольце рассчитывают только дополнительные не общие участки, параллельно соединенные с участками основного кольца.

Невязка потерь давлений на параллельно соединенных участках допускается до 15% при тупиковом движении воды и до 5% – при попутном.

Таблица 5.2 – Результаты гидравлического расчета для системы отопления

На схеме трубопровода

По предварительному расчету

По окончательному расчету

Номер участка

Тепловая нагрузка Q, Вт

Расход теплоносителя G, кг/ч

Длина участка l,м

Диаметрd, мм

Скоростьv, м/с

Удельные потери давления на трение R, Па/м

Потери давления на трение Δртр, Па

Сумма коэффициентов местных сопротивлений∑ξ

Потери давления в местных сопротивлениях Z

d, мм

v, м/с

R, Па/м

Δртр, Па

ξ

Z, Па

Rl+Z, Па

Занятие 6

Комплектация

В систему Valtec входят:

  • Трубы, материалом для которых может служить металлополимер либо сшитый ПЭ повышенного давления.
  • Установочные детали, включая пластины теплораспределения, фиксирующие маты, подложки для теплоизоляции.
  • Конструкция управляется через терморегулятор и модуль смешивания, смонтированные в коллекторном блоке. Кстати, последний считается основным модулем управления.
  • Режимом температуры можно управлять и дистанционно, используя автоматику.

Данные комплектующие для водяного теплого пола присутствуют в ассортименте изделий компании Valtec. Познакомимся с каждой из этих групп.

Трубы

Сшитый ПЭ применяют также и в бытовых изделиях, скажем, в обычном садовом шланге, однако, в отличие от них трубы полимерные Valtec покрывают антидиффузионным слоем поливинилэтилена EVOH, который защищает изделие от пропуска кислорода, что могло бы привести к коррозии компонентов из стали.

Расширительный бак и группа безопасности

Емкость необходима для компенсации избыточного давления, возникающего при расширении нагретой жидкости. Она бывает:

  1. Открытой. Устройство предназначено для систем с естественной циркуляцией. Располагать его следует в самой высокой точке конструкции. Форма изделия овальная или прямоугольная, а изготавливается оно из пластика, чистового металла. Кроме регулировки давления в системе, бак такого типа дает возможность восполнить количество теплоносителя при его утечке.
  2. Закрытой. Емкость используется в открытых и закрытых отопительных системах вне зависимости от типа циркуляции теплоносителя. Она увеличивает срок эксплуатации контура, так как риск появления коррозии внутри труб или радиаторов минимален. Так как бак является полностью герметичным, то для сброса воздуха примеряются автоматические или ручные клапаны.
  3. Мембранной. Полностью автоматизированное современное устройство. Для его установки не требуется дополнительное помещение или поиски наивысшей точки. Изделие помещается в корпус котла.

Группа безопасности — набор устройств, которые служат для устранения избыточного давления в отопительной системе. Оно, в свою очередь, приводит к разрывам труб, поломке запорной арматуры и других элементов конструкции. В состав группы безопасности входит манометр, автоматический отводчик воздуха и предохранительный клапан.

При выборе нужно обращать внимание на то, что клапан и манометр рассчитаны на определенное рабочее давление, которое не должно быть превышено

Виды систем отопления

Задачи инженерных расчётов такого рода осложняются высоким разнообразием систем отопления, как с точки зрения масштабности, так и в плане конфигурации. Различают несколько видов отопительных развязок, в каждой из которых действуют свои закономерности:

1. Двухтрубная тупиковая система — наиболее распространённый вариант устройства, неплохо подходящий для организации как центральных, так и индивидуальных контуров обогрева.

Двухтрубная тупиковая система отопления

2. Однотрубная система или «Ленинградка» считается лучшим способом устройства гражданских отопительных комплексов тепловой мощностью до 30–35 кВт.

Однотрубная система отопления с принудительной циркуляцией: 1 — котёл отопления; 2 — группа безопасности; 3 — радиаторы отопления; 4 — кран Маевского; 5 — расширительный бак; 6 — циркуляционный насос; 7 — слив

3. Двухтрубная система попутного типа — наиболее материалоёмкий вид развязки отопительных контуров, отличающийся при этом наивысшей из известных стабильностью работы и качеством распределения теплоносителя.

Двухтрубная попутная система отопления (петля Тихельмана)

4. Лучевая разводка во многом схожа с двухтрубной попуткой, но при этом все органы управления системой вынесены в одну точку — на коллекторный узел.

Лучевая схема отопления: 1 — котёл; 2 — расширительный бак; 3 — коллектор подачи; 4 — радиаторы отопления; 5 — коллектор обратки; 6 — циркуляционный насос

Прежде чем приступить к прикладной стороне расчётов, нужно сделать пару важных предупреждений. В первую очередь нужно усвоить, что ключ к качественному расчёту лежит в понимании принципов работы жидкостных систем на интуитивном уровне. Без этого рассмотрение каждой отдельно взятой развязки превращается в переплетение сложных математических выкладок. Второе — практическая невозможность изложить в рамках одного обзора больше, чем базовые понятия, за более подробными разъяснениями лучше обратиться к такой литературе по расчёту отопительных систем:

  • Пырков В. В. «Гидравлическое регулирование систем отопления и охлаждения. Теория и практика» 2-е издание, 2010 г.
  • Р. Яушовец «Гидравлика — сердце водяного отопления».
  • Пособие «Гидравлика котельных» от компании De Dietrich.
  • А. Савельев «Отопление дома. Расчёт и монтаж систем».

От чего зависит теплопроводность

Теплопередача зависит от таких факторов, как:

  • Материал, из которого возведено строение, – различные материалы отличаются по способности проводить тепло. Так, бетон, различные виды кирпича способствуют большой потере тепла. Оцилинрованное бревно, брус, пено- и газоблоки, наоборот, при меньшей толщине имеют меньшую теплопроводность, что обеспечивает сохранение тепла внутри помещения и намного меньшие затраты на утепление и отопление здания.
  • Толщина стены – чем данное значение больше, тем меньше теплоотдача происходит через ее толщу.
  • Влажность материала – чем больше влажность сырья, из которого возведена конструкция, тем больше он проводит тепла и тем быстрее она разрушается.
  • Наличие воздушных пор в материале – заполненные воздухом поры препятствуют ускоренным теплопотерям. Если эти поры заполняются влагой, теплопотери увеличиваются.
  • Наличие дополнительного утепления – облицованная слоем утеплителя снаружи или внутри стены по потерям тепла имеют значения в разы меньше чем неутепленные.

В строительстве наряду с теплопроводностью стен большое распространение приобрел такая характеристика, как термическое сопротивление (R). Рассчитывается она с учетом следующих показателей:

  • коэффициента теплопроводности стенового материала (λ) (Вт/м×0С);
  • толщины конструкции (h), (м);
  • наличия утеплителя;
  • влажности материала (%).

Чем ниже величина термического сопротивления, тем в большей мере стена подвержена теплопотерям.

Теплотехнический расчет ограждающих конструкций по данной характеристике выполняется по следующей формуле:

R= h/ λ; (м2×0С/Вт)

Пример расчета термического сопротивления:

Исходные данные:

  • несущая стена выполнена из сухого соснового бруса толщиной 30 см (0,3 м);
  • коэффициент теплопроводности составляет 0,09 Вт/м×0С;
  • расчёт результата.

Таким образом, термическое сопротивление такой стены будет составлять:

R=0,3/0,09=3,3 м2×0С/Вт

Если полученное значение равно или больше нормативного, то материал и толщина стеновых конструкций выбраны правильно. В противном случае следует произвести утепление здания для достижения нормативного значения.

При наличии утеплителя его термическое сопротивление рассчитывают отдельно и суммируют с аналогичным значением основного стенового материала. Также если материал стеновой конструкции имеет повышенную влажность, применяют соответствующий коэффициент теплопроводности.

Для более точного расчета термического сопротивления данной конструкции к полученному результату добавляют аналогичные значения окон и выходящих на улицу дверей.

Двухтрубная система отопления

Данная конструкция имеет более сложное устройство, но и отличается эффективностью и функциональностью.

Вложенные средства компенсируются комфортностью для людей, простотой обслуживания и модернизации.

Принцип действия и схема работы

Двухтрубные коммуникации представляют собой два стояка и расположенные между ними радиаторы, теплый пол и другие потребители тепла. Подача проводится по одной линии, по обратной ветке охлажденная жидкость возвращается в котел. Именно поэтому такие конструкции называются двухтрубными.

Классификация: нижняя и верхняя разводки

Различают два типа систем по расположению магистралей. Выбор осуществляется исходя из особенностей строения и возможностей выделения площадей под дополнительное оборудование. Классифицируются двухтрубные коммуникации на вертикальные для высотных домов и горизонтальные для одноэтажных строений.

При верхнем варианте вся развязка обустраивается на чердаке или техническом этаже здания. Одновременно производится монтаж расширительного бака, который тщательно утепляется. После котла монтируют помпу, подающую теплоноситель на верхний уровень.

В случае с нижней разводкой горячий стояк располагается выше обратки. Отопительный котел устанавливается в подвале или на первом этаже с заглублением ниже пола. К трубопроводу подключают верхнюю воздушную магистраль для стравливания воздуха из радиаторов.

Достоинства и недостатки

Основные преимущества двухтрубной конструкции состоят в следующем:

  • Одновременная передача теплоносителя в потребители позволяет регулировать температуру индивидуально в каждом помещении. При необходимости радиаторы перекрываются полностью, если комнатой длительное время не пользуются.
  • Возможность снять для ремонта или замены отдельные приборы не отключая подачу тепла в остальные батареи. Для этого используются шаровые краны, с помощью которых перекрывается поток воды на входе и выходе из радиатора.
  • Нет необходимости установки центробежного насоса. Вода поднимается из котла вверх за счет разности температуры на входе и выходе.
  • Выбор попутного или тупикового варианта конструкции. Это дает возможность сбалансировать распределение тепла без проведения постоянных настроек и регулировок.

Недостатки конструкции такие:

  • Использование при строительстве большего количества труб и комплектующих. Это приводит к усложнению строительства, росту затрат финансов и времени.
  • Росту стоимости, если магистраль изготавливается из стали или алюминия. Использование армированных полипропиленовых труб значительно сокращает бюджет строительства.
  • Не всем нравится обилие коммуникаций в интерьере. Их можно прятать в стены или коробы. А это — дополнительные расходы и сложности с обслуживанием.

Что такое гидравлический расчёт

Это третий этап в процессе создания тепловой сети. Он представляет собой систему вычислений, позволяющих определить:

  • диаметр и пропускную способность труб;
  • местные потери давления на участках;
  • требования гидравлической увязки;
  • общесистемные потери давления;
  • оптимальный расход воды.

Согласно полученным данным осуществляют подбор насосов.

Для сезонного жилья, при отсутствии в нём электричества, подойдёт система отопления с естественной циркуляцией теплоносителя (ссылка на обзор).

Основная цель гидравлического расчёта — обеспечить совпадение расчётных расходов по элементам цепи с фактическими (эксплуатационными) расходами. Количество теплоносителя, поступающего в радиаторы, должно создать тепловой баланс внутри дома с учётом наружных температур и тех, что заданы пользователем для каждого помещения согласно его функциональному назначению (подвал +5, спальня +18 и т.д.).

Комплексные задачи — минимизация расходов:

  1. капитальных – монтаж труб оптимального диаметра и качества;
  2. эксплуатационных:
    • зависимость энергозатрат от гидравлического сопротивления системы;
    • стабильность и надёжность;
    • бесшумность.

Замена централизованного режима теплоснабжения индивидуальным упрощает методику вычислений

Для автономного режима применимы 4 метода гидравлического расчёта системы отопления:

  1. по удельным потерям (стандартный расчёт диаметра труб);
  2. по длинам, приведённым к одному эквиваленту;
  3. по характеристикам проводимости и сопротивления;
  4. сопоставление динамических давлений.

Два первых метода используются при неизменном перепаде температуры в сети.

Два последних помогут распределить горячую воду по кольцам системы, если перепад температуры в сети перестанет соответствовать перепаду в стояках/ответвлениях.

Выводы и полезное видео по теме

Особенности, преимущества и недостатки естественной и принудительной систем циркуляции теплоносителя для систем отопления:

Подводя итого вычислений гидравлического расчёта, в результате получили конкретные физические характеристики будущей системы отопления.

Естественно, что это упрощенная схема расчёта, которая даёт приблизительные данные относительно гидравлического расчёта для системы отопления типичной двухкомнатной квартиры.

Пытаетесь самостоятельно провести гидравлический расчет отопительной системы? А может, не согласны с изложенным материалом? Ждем ваших комментариев и вопросов – блок для обратной связи расположен ниже.

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
