Печь Булерьян своими руками. Пошаговая инструкция

Для того чтобы сделать печь Булерьян своими руками, следует приобрести металлические трубы, диаметр каждой из которых будет составлять от 50 до 60 миллиметров. Также нужно купить металл в листах. Помните, что температура горения в печи достаточно высока, а значит, и толщина листов должна быть соответствующей (порядка 5-6 миллиметров). Для выполнения данной работы потребуется трубогиб, сварочный аппарат и самый стандартный набор инструментов.

Далее следует выполнить такие действия:

  1. Согнуть отрезки трубы.
  2. Изготовить устройства, предназначенные для сбора конденсата и отвода дыма.
  3. Сделать заслонки для отвода и поддувала.
  4. Изготовить дверки для камеры топки.
  5. Подравнять листы металла в пространстве, располагаемом между трубами.
  6. Произвести монтаж дверцы и замка.
  7. Изготовить и подравнять ножки, которые также сделаны из металла.

Из трубы необходимо изготовить одинаковые отрезки, длина каждого из которых будет составлять 1,2 метра. Используя трубогиб, их нужно согнуть до радиуса 225 миллиметров. Полученные трубы следует установить в шахматном порядке.

Для того чтобы избавиться от конденсата, а также лишнего дыма, необходимо соорудить специальное Т-образное устройство, благодаря которому влага будет стекать вниз, а дым, наоборот, уходить наверх. Существует также специальный кран для удаления влаги, который нужно закрывать сразу после того, как вытек ее излишек.

Ну а чтобы отводился дым из трубы, следует изготовить специальную заслонку. Кстати, при помощи нее также можно регулировать силу тяги. Одновременно с этим на поддувале, расположенном на передней дверце, устанавливается глухая заслонка.

Наиболее сложным элементом данной печи принято считать переднюю дверцу, которую необходимо сделать практически герметичной. Помните, что чем плотнее дверца прилегает к агрегату, тем выше эффективность его работы.

Из трубы большого диаметра следует изготовить два кольца, которые плотно входят друг в друга. Для этого от трубы диаметром 35 сантиметров следует отрезать куски по 4 сантиметра, один из которых разрезают и разворачивают. Далее, используя кольцо, диаметр которого оказался меньшим, делают лицевую сторону печи. А второе кольцо приваривают к кругу, вырезанному из листа металла, и используют во время монтажа дверцы.

Затем к полученной конструкции приваривается еще одно кольцо, диаметр которого будет немного меньше, нежели у того, что было приварено ранее. Таким образом, между кольцами на дверце образовывается некий зазор. Именно в него необходимо уложить асбестовый шнур и заняться монтажом заслонки.

А теперь самое время вернуться к трубам, которые были согнуты еще в начале работы. Берем две трубы, проделываем в них отверстия, к которым привариваем инжекционные трубки. Данный элемент представляет собой 150-миллиметровую трубу с диаметром 15 миллиметров. Он необходим для того, чтоб соединить с топкой другие элементы конвекции.

Из всех восьми труб следует сварить каркас, поставив между ними перегородку. Для нее лучше всего использовать лист металла толщиной не менее 6 мм. При помощи полосок, вырезанных из листового металла, закрываем все промежутки между трубами. Для этого используется сварка. Благодаря таким действиям мы создаем корпус самой печи. Совет: чтобы как можно точнее вырезать перегородки между трубами, лучше всего использовать лекала из картона или любого другого гнущегося материала.

Будет просто прекрасно, если вы не поленитесь и установите специальный замок на дверце печи. Он должен быть выполнен в форме эксцентрика, фиксирующего петлю, которая предварительно закрепляется на дверце печи. Если продолжать прокручивать устройство дальше, дверь с каждым оборотом будет прилегать к печи все плотнее и плотнее. К сожалению, изготовить подобный замок в домашних условиях невозможно, поскольку потребуется токарный станок. В связи с этим для его изготовления нужно обратиться к специалисту. Единственное, что остается сделать, – это изготовить петли, монтировать дверцу и, конечно же, приделать ножки к печке. Последние, кстати, с легкостью можно изготовить из квадратной трубы.

Как видим, процесс изготовления Булерьяна достаточно трудоемок и требует наличия определенных навыков, а также особых инструментов. Однако при большом желании сделать его дома вполне реально. А установка агрегата не вызовет никаких затруднений даже у новичка.

https://youtube.com/watch?v=-Pw4KLzmLI0

Изготовление каркаса

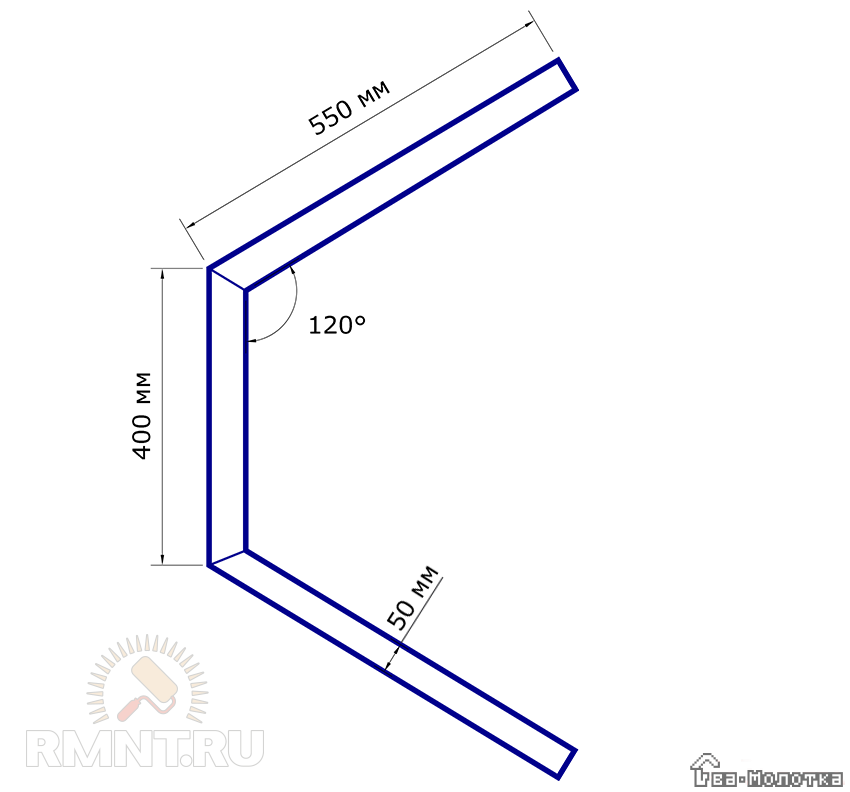

Профильную трубу разбиваем на отрезки по 1500 мм, из которых при помощи болгарки и сварочного аппарата делаем следующие детали:

Таких элементов понадобится ровно 18 штук. Четыре из них должны несколько отличаться: нужно вывести из каждой по одной форсунке, в качестве которой выступает трубка диаметром 15 мм и длинной около 100 мм.

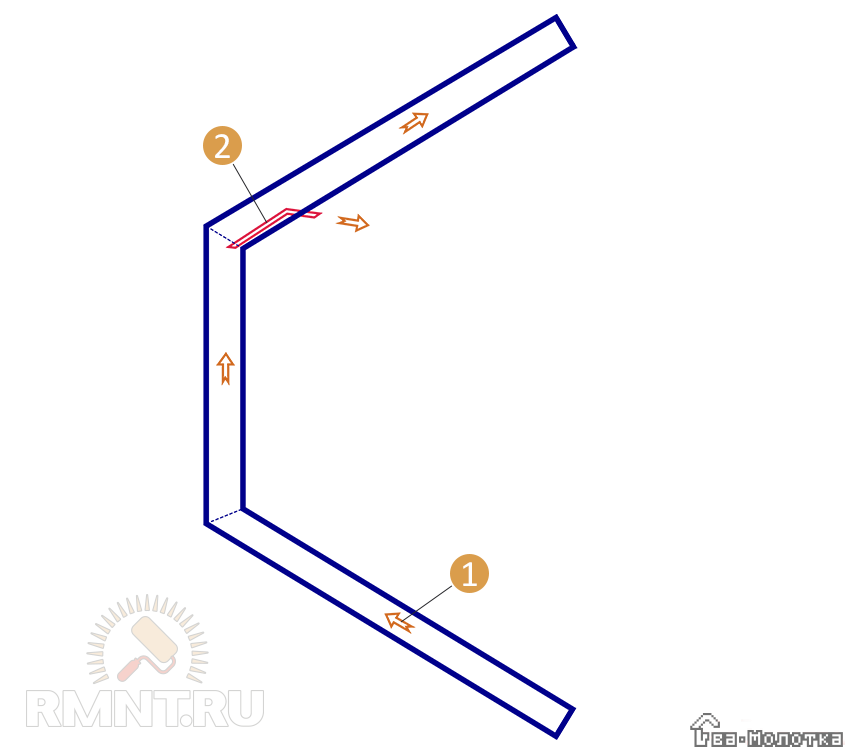

1 — движение воздуха; 2 — трубка ∅ 15 мм

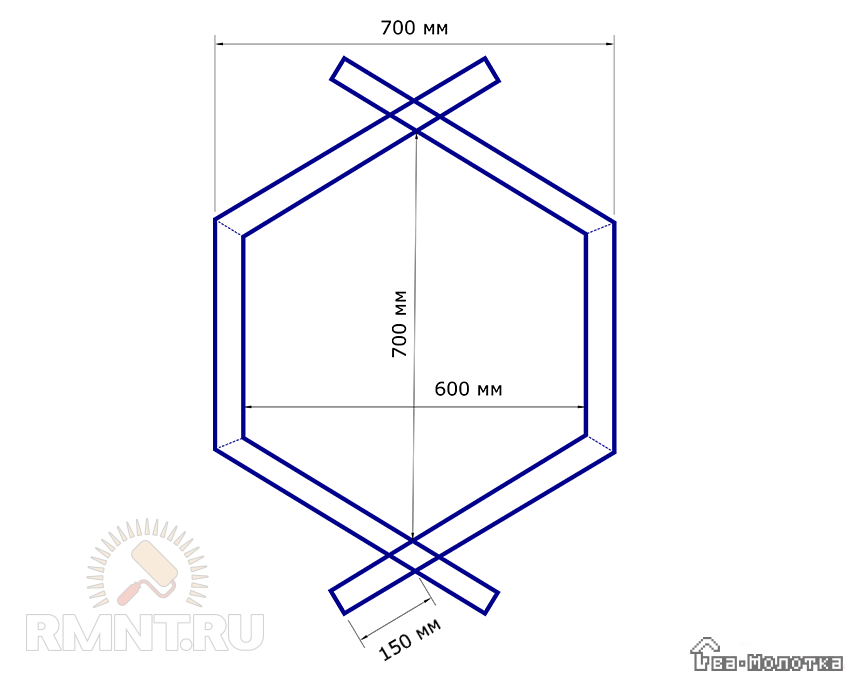

Полученные заготовки складываем друг на друга стопкой, чтобы они при этом образовали каркас в форме правильного шестиугольника, слегка прихватывая сваркой.

Внимание! Детали с форсунками должны находиться внизу, по две с каждой стороны. Именно они будут подавать воздух в камеру догорания газов

Полученный каркас тщательно провариваем инвертором и зачищаем сварочные швы.

Инструкция по изготовлению печки

Чтобы сделать калорифер нужно следовать инструкции, не соблюдать инструкцию. Ниже приведен точный алгоритм:

Труба, которая приготовлена для конвекционного теплового обменника, нарезается на небольшие куски. Они должны быть одинакового размера. Оптимальная длина – 130 см. Для производства печи берут 8 заготовок. Трубогиб помогает сделать изгиб

Важно учесть радиус кривизны.
В заготовках делают отверстия. В них устанавливают отрезки труб (диаметр 15 мм)

Их длина – 20 см. С наружной стороны должно оставаться не меньше 15 см. Каждая щель тщательно приваривается. Во время монтажа две трубы располагаются рядом с дверью. Они помогут обеспечить инжекцию воздуха во внутреннюю камеру. Их можно сделать своими руками из квадратной трубы или круглого сечения.
Изогнутые трубы укладываются друг на друга. По очереди изменяется ориентир в противоположную сторону. Конструкция должна быть устойчивой, поэтому рекомендуется использовать рейки. Их толщина должна быть равной диаметру трубы.
Все детали нужно сварить между собой. Дополнительно изготавливают перегородку для топки. Для этих целей применяют стальной лист.
Перегородка устанавливается внутрь камеры. Места примыкания к основному металлическому листу обваривается сплошным швом.
Между тепловым обменником возникают промежутки. Их нужно заделать при помощи стальных полос. Их предварительно подгоняют под каждую деталь.
Тело печи и трубы приваривают сплошным швом. Далее удаляется шлак. Важно тщательно проверить качество сварки.
Нужно взять стальной лист, вырезать две фигурные детали. Они необходимы для формирования задней и передней стенки.
На задней стенке вырезают небольшое отверстие диаметром в 110 мм. Оно будет использоваться для подключения дымохода. Проем в передней стенке должен иметь диаметр в 350 мм, чтобы сделать загрузочную дверцу.
Нужно взять два отрезка трубы, изготовить Т-образную конструкцию. Она будет использоваться для отвода продуктов горения. Ее также применяют для отвода конденсата.
Стальная пластина применяется для изготовления круглой задвижки. Внутри конструкции вырезается прямоугольник. Прутья сгибаются под углом в 90 градусов. Из них формируется поворотный рычаг.
Электрической дрелью помогают установить прут в центральной части дымового канала. Т-образный узел дымохода монтируется на задней части печи при помощи сварки.

По аналогичному принципу изготавливают поддувало. Чтобы зафиксировать дроссель в необходимом положении применяется пружина. В переднюю панель вваривается кольцо, которое имеет ширину в 40 мм. Далее берется листовой металл, из которого вырезается дверца. Оптимальный диаметр 370 мм.

Способ укладывания изогнутых трубПринцип конвекции воздуха

На загрузочный люк привариваются две петли, запорный механизм. Далее собираются все детали, стенки и панели, люк, скоба фиксирующего устройства. Чтобы обеспечить воздухообмен обязательно устанавливают инжекционное устройство.

Плюсы и минусы котла

Устройство Булерьяна позволяет использовать его для быстрого прогрева и поддержания температуры в помещениях различного типа.

Печь получила широкое распространение благодаря ряду достоинств:

  1. Высокая скорость прогрева помещения. Наличие конвектора, изготовленного из металлических труб, позволяет быстро прогревать воздушные массы. Передача тепла поверхности коллектора осуществляется прямо в топке.
  2. Длительное время горения. Котел Булерьян может работать до 12 часов без дополнительной закладки топлива. Это позволяет экономить дрова и не требует постоянного присутствия человека возле печи в процессе эксплуатации.
  3. Простота установки. Для монтажа изделия не требуется специализированного образования. При необходимости можно быстро демонтировать печь и перевезти её в другое место.
  4. Безопасность. При постоянном перемещении воздушной массы через трубы осуществляется частичное охлаждение их поверхности. Благодаря этому исключается риск получения ожогов при прикосновении к поверхностям Булерьяна.
  5. Простота эксплуатации. Чтобы понять, как топить Булерьян, не требуется особых знаний и навыков.
  6. Возможность модернизации. При необходимости можно изготовить Булерьян с водяным контуром.

Помимо вышеперечисленных преимущества печь имеет и ряд недостатков:

  1. Требования к качеству и типу топлива. Устройство предусматривает использование в качестве топлива дров или стружки. Категорически запрещается закладывать уголь. Высокая температура его горения приведёт к быстрому выходу из строя поверхностей топки.
  2. Образование конденсата. Дрова содержат большое количество влаги. При работе печи она испаряется и оседает на внутренних поверхностях дымохода в виде конденсата.
  3. Большие размеры изделия. Печь длительного горения Булерьян имеет объемную конструкцию. Это требует наличия свободной площади в помещении.

Булерьян отличается мобильностью. Монтаж демонтаж изделия не представляет сложностей. Для установки не требуется наличие специализированного образования. Выполнить работу сможет человек, имеющий минимальные технические знания.

Для пользования печью не требуется специализированные знания и навыки. Котёл отличается простотой в растапливании и обслуживании.

Растопить Булерьян можно следующим образом:

  1. В топку загружают топливо. Сначала используются дрова небольшой толщины. Топливо должно быть сухим, это минимизирует количество образующегося конденсата и позволит быстро разжечь огонь.
  2. Дрова поджигают. Заслонки, регулирующие тягу и количество подаваемого воздуха, полностью открывают.
  3. После того, как в топке образовались раскаленные угли, через дверцу загружают более толстые дрова. Заслонки устанавливаются в нужное положение, обеспечивающее длительное горение.

После всех вышеперечисленных действий Булерьян будет работать в штатном режиме. Частота закладки дров зависит от интенсивности горения топлива.

В момент разжигания устройства, древесина разгорается, прогреваясь сама, она нагревает трубу дымохода, тем самым, как бы «включая» в печке тягу. При горении дров, сразу начинают выделяться летучие газы. Именно эти газы обеспечивают неизменную температуру сгорания дровишек в топке.

При дальнейшем горении происходит газовыделение тяжелых фракций горючих газов. По-хорошему, эти газы должны сгорать в камере дожига. Но на практике из за влажности дров этих газов слишком много и сгореть они не могут, потому что попросту нет воздуха, а без него нет горения. Нужно покупать сухие дровишки – это первый минус.

Если не использовать сухие дрова, то из первого минуса вытекает второй. Поднимаясь вверх по дымоходу, маслянистые фракции газов прилипают к поверхности трубы. В полости трубы капли конденсата, стекают вниз, формируют своеобразные наросты древесной смолы. Которые, не сгорая, застывают и «преграждают» путь поднимающимся вверх уходящим газам, до тех пор пока не перекроют дымоотвод совсем. Значит второй минус — печь часто засоряется.

Разновидности с фото и география использования булерьяна

Для того чтобы понимать отличие между булерьяном, бренераном, буллером, печью Бутакова и другими видами конвекционных печей, подробнее разберёмся во всех нюансах. Прежде всего, о — это бренд немецкой компании Bulerjan, который занимается выпуском супер-буржуек. Нередко печи этого типа называют более коротким словом буллер. «Бренеран» — такие же агрегаты, но выпускаемые отечественными заводами по лицензии. Разработанная в России профессором Бутаковым печь по принципу действия очень схожа с первоначальной конструкцией, однако имеет некоторые отличия:

  • утопленные в корпус конвекционные теплообменники;
  • кубическая форма корпуса вместо цилиндрической;
  • применение зольника и колосниковой решётки;
  • плоская платформа в верхней части корпуса для подогревания еды.

На самом деле применение колосниковой решётки в газогенераторном агрегате излишне, поскольку интенсивное горение дров предполагается лишь в первые минуты после розжига. К тому же непонятно её предназначение, учитывая, что она находится ниже уровня поддувала. Есть сомнения и в эффективности площадки для установки кастрюли или чайника. При выходе на рабочий режим температура булерьяна редко достигает даже 75 °С, поэтому для разогрева пищи потребуется немало времени.

Печь Бутакова представляет собой модернизированный булерьян

Несмотря на то что отопительный прибор изначально разрабатывался как печь с воздушным теплообменником, некоторые умельцы закольцовывают конвекционные каналы, подключив их к водяной системе отопления. Получившийся аквабуллер, конечно же, имеет право на существование, однако целесообразность такого решения сомнительна. Во-первых, теплоёмкость воздушной среды в 800 раз меньше, чем у воды, поэтому печь, рассчитанная на конвекцию, в условиях жидкостного теплообмена будет работать с пониженным КПД. Во-вторых, даже если бренеран взять в качестве агрегата длительного горения, то это тоже нерационально, поскольку существуют более подходящие специализированные конструкции твердотопливных котлов, использующих пиролиз. Несмотря на это аквабуллеры нашли своё место в линейке агрегатов, представляющих собой модернизированный булерьян.

Водяная рубашка превращает конвекционную печь в водогреющий котёл, который называют аквабуллером

Несмотря на то что изначально калориферная печь разрабатывалась для бытового использования, в настоящее время булерьян широко используется во всех сферах хозяйственной деятельности:

  • для отопления дач и загородных домов, в том числе деревянных;
  • в производственных цехах;
  • для обогрева подсобных помещений;
  • в гаражах и мастерских;
  • в банях и саунах;
  • для поддержания необходимой температуры в теплицах;
  • в качестве отопительных агрегатов загородных кафе и ресторанов;
  • для обогрева административных зданий в сельской местности и т. д.

При установке булерьяна обязательно учитывают мощность и габариты отопительного агрегата, поскольку от этого зависит, сможет ли прибор равномерно отапливать всё помещение

Не менее важно правильно выбрать место установки канадской печи, по всем правилам оборудовать дымоход и обеспечить его регулярное обслуживание

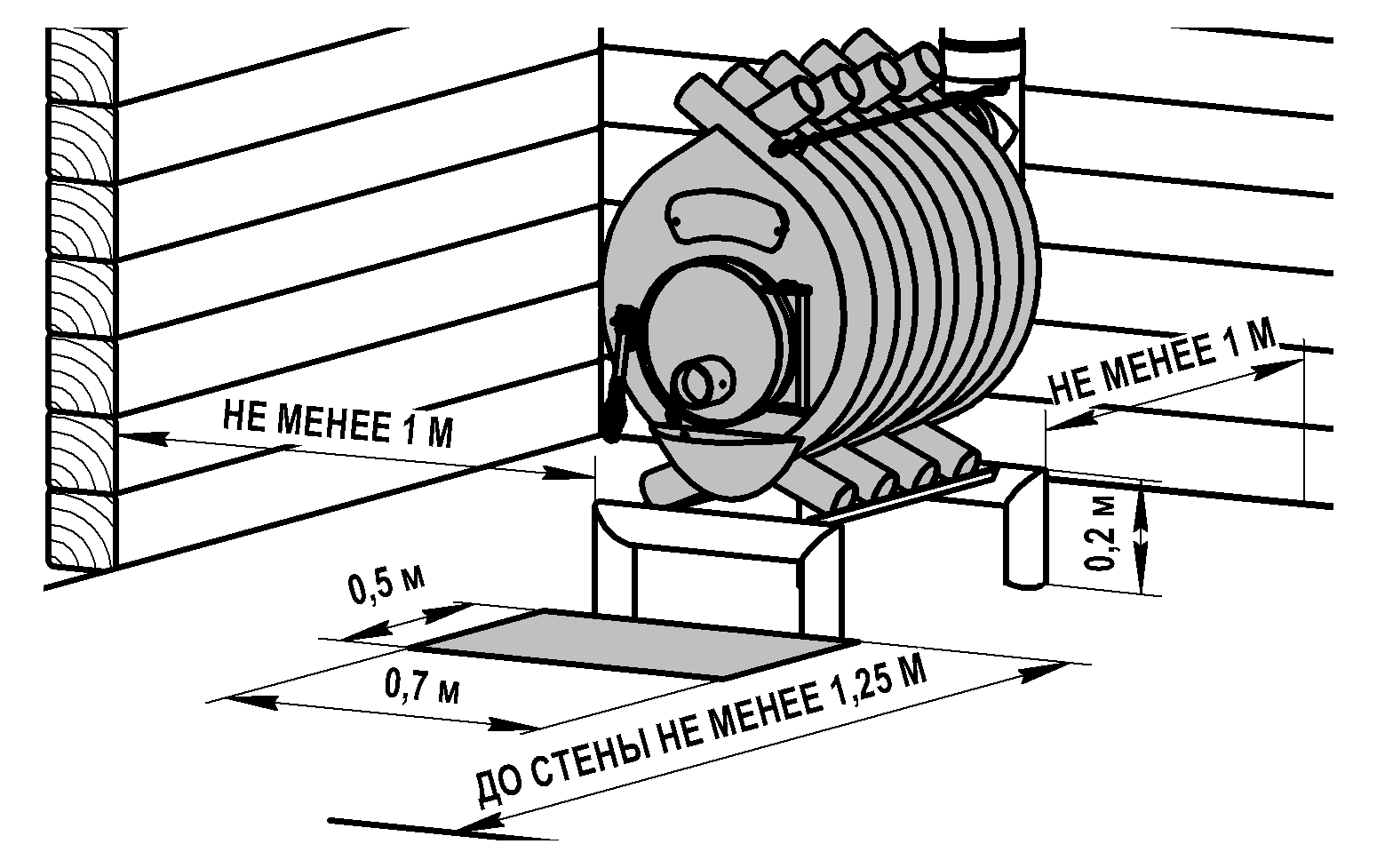

Схема установки конвекционного агрегата

Печь булерьян своими руками: последовательность действий

  1. Берутся равные отрезки металлической трубы диаметром 45-50 мм в количестве 8 штук и изгибаются в средней части при помощи трубогиба на угол приблизительно 80 градусов. Для печи средних размеров достаточно труб длиной 1-1.5 м. Затем при помощи сварки изогнутые конвекционные трубы соединяются в цельную конструкцию. Приваривать их нужно симметрично, выпускной частью наружу.

  2. Получившееся тепловыводящее сооружение будет попутно играть еще и роль каркаса. Соответственно, на трубы навариваются полосы металла толщиной 1.5-2 мм, которые станут корпусом печи.

  3. Внутри корпуса следует приварить металлическую пластину, расположенную горизонтально. Эта пластина станет полом (поддоном) топочного отделения и имен на ней станут гореть дрова. Поэтому металл для данной пластины лучше выбирать толщиной не менее 2.5 мм. Для облегчения уборки печи поддон лучше всего сварить из двух половин, расположенных под большим углом друг к другу. Чтобы облегчить подгонку поддона частей на свое место, для начала нужно изготовить лекала из картона, а уже потом только приступать к работе с металлом.

  4. Изготовление передней и задней стенок печи. Начинать этот этап с подготовки картонного лекала на основе фактически получившихся габаритов печи. Проще всего приложить лист картона к боковине печи и обвести по периметру карандашом. По вырезанному шаблону из листового металла вырезаются непосредственно стенки обогревательного прибора.Для лицевой стенки потребуется вырезать окно для загрузки топлива. Диаметр этого окна должен составлять приблизительно половину диаметра печи, центр отверстия следует сместить чуть ниже оси самого сооружения. По периметру окна снаружи навариваем кольцо из полосы листового металла шириной 40 мм.

  5. Задняя стенка изготавливается аналогичным образом, только отверстие должно располагаться в верхней части стенки, а его диаметр должен соответствовать диаметру труб отвода. Обе стенки привариваются на свои посадочные места.
  6. Дверка печи. Выполняется она из листового металла, вырезанного по диаметру окна в передней стенке печки. На металлический круг по периметру наваривается узкая полоса металла, улучшающая герметичность дверцы. Кроме того, к крышке дверцы необходимо вырезать отверстие и вварить в него поддувало с клапаном.

  7. С внутренней стороны дверцы потребуется установить теплоотражающий экран, для чего из металла вырезается полукруг соответствующего диаметра и на металлических проставках вваривается во внутреннюю часть дверки.
  8. Подвешивается дверка на металлических петлях, приваренных к наружной стенке печи. Воспользоваться можно либо петлями промышленного изготовления, либо самостоятельно сконструировать их из обрезков металла. Это же касается и замка дна дверцу.

  9. Дымоход. Т-образный отвод-дымоход монтируется на отверстие в задней стенке печи. Для его создания берется необходимой длины отрезок металлической трубы диаметром 110 мм. На высоте выходного отверстия в задней части печи в трубе делается вырез для установки отвода с клапаном.

Сам клапан также можно изготовить своими руками. Для этого по внутреннему диаметру отвода вырезается металлический круг, а в самом отводе просверливается отверстие таким образом, чтобы ось клапана можно было вставить в него горизонтально. После этого все конструкция собирается и приваривается. На наружную часть оси наваривается еще один прут, становящийся ручкой. Данную ручку потребуется оснастить либо деревянными, либо термостойкими пластиковыми накладками.

Теперь достаточно лишь из остатков труб изготовить металлические ножки для печи.

Ножки для печи

При этом важно, чтобы корпус печи булерьяна располагался на высоте не менее 30 см от уровня пола. Это увеличит тягу в конвекционных трубах, чем обеспечится большая эффективность всего отопительного прибора

Техника безопасности

Если предполагается установка печи в жилом помещении, то располагается печь так, чтобы до стен дома оставалось расстояние не менее 0,5м. Если приподнять печь над полом, то это увеличит тягу и соответственно скорость прогрева. Обычно под Булерьян изготавливают небольшой подиум, как сделать его – вопрос возможностей и подручных материалов. Желательно применять негорючие материалы. В идеальном варианте — подиум тоже сварная конструкция.

Около печи, под топкой нужно постелить металлический лист, чтобы выпадающие искры или выстреливающие угольки не стали причиной возгорания.

Отдельного упоминания заслуживает безопасность детей. На рекламных картинках печей длительного горения типа «Булерьян» часто изображают, что печь стоит в доме в гостиной или в холле. Но печь разогревается очень быстро и, по отзывам владельцев, некоторые её части разогреваются докрасна. В связи с этим человек может обжечься об печь сделав неловкое движение, а дети могут прикоснуться по неловкости, случайно или из любопытства. Поэтому устанавливать печь лучше в хозяйственных помещениях, выполняющих функции кочегарки.

Устройство и принцип работы

Эта необычная печка нашла применение во многих областях. Так, ее можно использовать не только для отопления жилых помещений, теплиц, гаражей и мастерских. В европейских странах булерьяном прогревают сауны и бани! Это довольно хороший гибрид старой-доброй буржуйки с дровяной печкой длительного горения. Работа устройства основана на принудительной конвекции. В топку ведет серия изогнутых дугой труб вверху и внизу. В нижних проемах циркулирует холодный воздух, который, проходя через топку, быстро нагревается и выходит через верхние отверстия. Таким образом происходит быстрое прогревание помещения.

Температура, которая образуется в процессе работы булерьяна, настолько высокая, что с легкостью может прогреть даже небольшой двухэтажный дом. Кроме того, есть возможность совместить печь с водяным контуром отопления, получив двойную выгоду – теплый дом и горячую воду. О водяном отоплении булерьяном мы расскажем чуть позже, а пока рассмотрим более подробно устройство печи.

Булерьян способен функционировать в двух режимах. Сначала печка быстро разогревается и равномерно распределяет тепло по комнате, а затем переходит в режим медленного сгорания. На первых порах топливо придется подкладывать весьма часто, но только чтобы как следует разогреть булерьян. Когда это случится, топку можно «кормить» всего лишь дважды в сутки.

Когда дрова полностью сгорают в топочной части, то продукты горения по конвекционным патрубкам перемещаются в отсек вторичного сгорания, где и осуществляется дожигание воздушно-газовой смеси при экстремально высокой температуре. В результате КПД устройства составляет не меньше 80%. Наглядный принцип работы булерьяна можно посмотреть в видео ниже:

Если вы вознамерились собрать булерьян своими руками, должны вас предостеречь – дело это не из простых. Помимо профессиональных навыков сварки вам потребуется масса специального оборудования и вагон терпения. Приготовьтесь к тому, что за один день такую печь не построить, и придется повозиться. Некоторые детали можно заказать в слесарной мастерской, другие – купить в готовом виде.

За основу печи была взята схема конвекционного воздушного котла или попросту калорифера. Широкая дверца топки должна быть полностью герметичной. К ней проходит поддувальный патрубок с дросселем, который регулирует мощность. Иногда рукоятку дросселя оснащают специальной температурной шкалой с ограничительным упором, чтобы печь не перегрелась. При необходимости дроссель можно перекрыть для погашения или пресечения тяги.

Для повышения эффективности и производительности булерьяна необходимо тщательно утеплить дымоход. Чаще всего для этого используют недорогую минеральную вату, укладывая ее слоем толщиной не меньше 3 мм. Также вам потребуется соорудить поддувало для поступления воздуха в топку. Также можно организовать зольник на всякий случай, однако такая печка практически не оставляет отходов. Благодаря двойной задней стенке эффективность работы усиливается. В отдельных моделях можно наблюдать двухслойный корпус.

Строение печи «Булерьян» и принципы работы

Печь имеет оригинальную конструкцию, в которой все подчинено главной задаче: быстрому нагреву воздуха в помещении, а затем поддержанию температуры.

Корпус печи состоит из имеющих форму параболы труб, между которыми наварены полосы металла. Трубы большей своей частью находятся внутри топки, выступая всего на 1/3 от своего диаметра. Такая система — это высокоэффективный теплообменник, теплоносителем в которой выступает воздух. Как только печь разжигается, в нижние концы труб засасывается воздух, который отбирает большую часть тепловой энергии у разогревшегося металла. Поток этот очень интенсивный. При активном горении за минуту через шесть труб проходит 4-6 кубов воздуха, а температура его на выходе превышает 120оС (до 150оС).

Активное горение — не основной режим работы этой печи. Большую часть времени топливо тлеет. Тогда воздух в трубах уже не обжигающий «всего» 60-70оС, а температура корпуса в районе 50оС (конечно, не сразу после «раскачки»).

В нижние трубы засасывается холодны воздух, а сверху выходит нагретый

Топка внутри разделена на три части: снизу ¼ часть отделяется колосниковой решеткой, сверху тоже ¼ отводится под камеру дожига. Колосниковая решетка — это или стандартные чугунные колосники, или стальная решетка из стали не менее 4 мм толщины. Верхняя перегородка не доходит до дверцы примерно на четверть ее длины. И это не сплошной лист, а с отверстиями. Через эти отверстия в отгороженную зону дожига поступает воздух из топки для поддержания горения газов. Площадь отверстий — порядка 7% от общей площади перегородки.

В верхней части задней стенки имеется выход для отвода газов. Тут установлена заслонка/шибер, которая имеет меньший диаметр (зазор примерно 10-15% от диаметра дымохода). Дополнительно в заслонке вырезан сектор 90о. Это устройство позволяет регулировать тягу, но имеющиеся зазоры не позволят угарным газам при любом положении шибера пойти в помещение. Этого не случится даже при открытой дверце. Тогда, правда, помещение выстынет полностью, но безопасность превыше всего.

Далее в «Булерьянах» от патрубка идет не дымоход, направленный вверх, а горизонтальный участок трубы, в котором недогоревшие пиролизные газы немного остывают (это намеренно). Потом дымоход изгибается вверх. Тут у «фирменных» Bulerjan стоит экономайзер. Это сильно утепленный участок трубы, в котором периодически дожигаются пиролизные газы из топки. О пиролизных котлах читайте тут.

«Булерьян» заводского изготовления с экономайзером

Вот как это работает. Частично остывшие газы проходят в участок утепленной трубы. Тут уже скопилось определенное количество тепловой энергии. Газы снова разогреваются и вспыхивают. Из-за повышения температуры они расширяются, а так как в трубе им деться некуда, закупоривают дымоход. Образуется газовая пробка (это явление известно печникам и владельцам их неудачных творений). Газы выгорают и остывают, пробка рассасывается. Некоторое время печь работает как обычная, пока в экономайзере не накопится требуемое количество тепла. Процесс этот самопроизвольный. Частота и продолжительность зависят от характеристик дров и положения заслонок.

Для регулирования интенсивности сжигания топлива в дверце печки имеется дроссель, который перекрывает поток воздуха. Сама дверца обычно круглая и большого размера, чтобы можно было закладывать крупные поленья — это самые лучший вариант для режима тления. Но не это самое главное

Важно обеспечить герметичное прилегание дверки: через нее не должны просачиваться продукты горения. В этом также состоит сложность изготовления пиролизных печей своими руками

С конструкцией и принципом работы, вроде, разобрались. Теперь можно приступать к сборке запчастей и комплектующих.
