Кабель для теплого пола как выбрать, принципы монтажа

Расчет мощности и шага укладки нагревающей магистрали

Для того чтобы определиться с выбором нагревающей магистрали и шагом ее укладки, нужно определить, в каких местах она будет прокладываться. Не стоит ее размещать в тех местах, где планируется ставить массивную мебель. По причине плохой конвекции воздуха в этих местах может происходить перегрев магистрали, что может вывести ее из строя. После того как будет известно место, где будет находиться магистраль, необходимо измерить площадь, на которой будет устроен пол с подогревом.

Допустим площадь комнаты – 15 квадратных метров, диван занимает 3 квадратных метра, шкаф – 2 квадратных метра. Значит, под укладку уходит: 15 – 3 – 2 = 10 м2. Далее предположим, что здесь этот вид отопления будет основным, возьмем средний показатель – 170 Вт. Формула – S (поверхности) х Вт/м2 =?, значит: 10 м2х170 Вт=1700 Вт=1,7 кВт. Значит, нам нужен отрезок нагревающей магистрали мощностью около 1,7 кВт.

Далее подбирается нагревающая магистраль. Она должна иметь значение мощности, близкое к 1,7 кВт на всем отрезке. Исходя из ее длины, рассчитывается шаг укладки магистрали. Допустим, длина магистрали, подобранной по мощности – 51 метр. Формула такая: S (поверхности): длину магистрали х 100= шаг. По предыдущему примеру: 10 м2 : 51 х100 = 19,6 см. Значит шаг укладки – 19,6 сантиметров.

Лучшие ответы

Стас Шабанов:

Много нюансов! Нужно знать где собираетесь укладывать маты, толщина стяжки, саму информацию про маты, мощность, квадратуру

ip:

В моём представлении электрический тёплый пол это расход денег зря.Степень надёжности такой системы гораздо ниже водяных полов, а ремонту они не поддаются (((Тем более, что локальный перегрев от передвинутой мебели ужеможет вызвать сокращение ресурса, чего не бывает в водяных системах…А теплофизика для любого пола одинакова. Если это второй этаж жилого дома, то пусть потолок на первом получит часть тепла, совершенно не проблема. А если внизу холодный подвал или вообще, продуваемый подпол, то утеплять полы нужно даже без обогрева)))

Дядька из Будущего…:

Маты, в отличии от погонажного нагревательного кабеля, имеют значительно меньшую толщину… И в силу их малой толщины их применение актуально когда нет возможности сделать стяжку значительной толщины.. Т. е. самой своей конструкцией они не предполагают некий значительный слой стяжки сверху. В силу этого маты применяют непосредственно на поверхности основания, а чистовое покрытие, к примеру плитку, клеят непосредственно на маты.. В силу этого и без утеплителя на подложке маты хорошо греют поверхность пола. (в силу практически непосредственного контакта с отделочным материалом пола)…В остальном про утеплитель на полу, как таковой, сказано в ответе выше…

Сеть фирменных магазинов ТЕПЛЫЙ ПОЛ:

Тонкие маты не укладываются на теплоотражающую изоляцию, т. к. не будет сцепления клея с бетоном. Кабель и маты — это разные системы и схема монтажа разная, не смотря на то, что обе системы — кабельные.

Насчет растрескивания стяжки под плиткой не уверен, ни разу такого не слышали.

Те, кто говорит, что бетон не будет так прогреваться насквозь, правы. В силу конструктивных особенностей и законов физики нагревательные маты в слое плиточного клея будут нагревать как и бетон снизу, так и плитку сверху. И если кабелю в стяжке надо прогреть сперва саму стяжку, а стяжка уже будет греть напольное покрытие (плитку и другие), то матам надо греть только плитку+клей. Следует отметить, что датчик температуры пола устанавливается в плитку и степень нагрева регулируется именно по плитке. И т. к. плитка нагревается гораздо быстрее, чем стяжка под матами и тем более бетонная плита, то греть соседей снизу не выйдет.

бустер бустеров:

а

анон неизвестно:

попробуй эту жидкую теплоизоляцию. Отличное качество nano34

artem TULISOV:

У меня есть теплоизоляцию. Когда хотел её сделать долго искал хорошую фирму, мне делали её вот эта фирма nano34 .

Aleks59:

Знаете в этом вопросе очень много разных мелочей! Я когда собрался в прошлом году сделать теплый пол мне посоветовали обратиться сюда s .caleo ребята приехали все замерили на следующий день полы уже были готовы так что не к чему вам ломать голову обратитесь за помощью. УДАЧИ

Выполнение расчетов мощности нагревательных кабелей

При проведении расчетов тепловой мощности для кабельной системы учитывают назначение данного способа теплоснабжения. Если греющий кабель для теплого пола планируется использовать для обустройства вспомогательного отопления объекта недвижимости, тогда на каждый «квадрат» площади потребуется 110-140 Вт. Когда система основная, в этом случае необходимо 150 Вт и более.

Кроме этого, следует знать размер площади, на которой предстоит разложить кабель. Он не должен проходить под мебелью, сантехническими приборами или низко расположенными над напольной поверхностью предметами. Это особенно касается резистивных кабелей, которым опасен перегрев, а для саморегулирующих проводов опасности нет.

Отняв площадь этих зон, можно узнать фактическую площадь теплоснабжения и мощность всей системы теплого пола, для чего площадь обогрева умножают на норму для одного квадратного метра.

Далее следует подсчитать длину греющего кабеля для пола: в паспорте на данную продукцию производители указывают мощность одного метра. Требуемый метраж узнают путем деления общей мощности на производительность кабеля. Например, в результате вычислений получилось 93 метра.

Приобретать нужно несколько бухт, суммарная протяженность которых близка к расчетной величине. Следует помнить: если остались лишние метры кабеля, их нельзя отрезать, поскольку на их концах имеются муфты, закрепленные с помощью специального оборудования.

Самостоятельно изготовить нечто аналогичное можно, но срок эксплуатации вместо 10 – 20 летнего периода составит несколько лет, а иногда и месяцев. Поэтому кабель укладывают по всей его длине.

Установка термостатов

Прежде всего, следует определить место расположения терморегулятора. Его нужно монтировать на одной из стен помещения на расстоянии не менее 30 сантиметров от напольной поверхности. Обычно термостаты размещают недалеко от выключателей. В стене делают углубление размером как под стандартный подрозетник.

После установки монтажной коробки электропитание подводят без подключения – ноль, фазу и заземление. Затем прокладывают штробу в направлении от терморегулятора к полу. В нее укладывают несколько отрезков трубы или гофрошланга. 1 – 2 отрезка выводят из стены около поверхности пола и кладут в них соединительные провода от кабелей.

Участок трубы, находящийся между ними, нужно прокладывать по полу до отметки, находящейся в 50 –100 сантиметрах от стены. Теперь при поломке датчика его можно без проблем заменить, для этого снимают панель терморегулятора, удаляют поврежденный элемент за провода из трубы. Потом вставляют и подключают новое изделие.

Часто задаваемые вопросы

Можно ли подключить к одному терморегулятору несколько матов теплого пола?

Можно при правильном расчете мощности. Но к одному терморегулятору можно подключить только один датчик температуры, который устанавливается в одной зоне или в одной из комнат. Если площадь помещения большая, возможен неравномерный прогрев.

Можно ли подключать кабели без терморегулятора?

Теоретически можно. Но в этом случае хозяину придется взять на себя его функции терморегулятора и вручную включать/отключать систему по достижении комфортной температуры. Не рекомендуется использование «теплого пола» без термостата также и из соображений экономии электроэнергии.

Почему не выключается терморегулятор?

Отключение терморегулятора не происходит, потому что он не выходит на заданный режим нагрева. Вероятнее всего — неисправен сам термостат, чтобы окончательно убедиться в его поломке, задайте максимальную температуру нагрева. Если и в этом случае устройство не выключится, значит, оно точно неисправно и требует замены.

Почему постоянно щелкает терморегулятор теплого пола?

Щелчки — это признак включения/выключения теплого пола. Если терморегулятор «щелкает» часто, значит, при монтаже отопления вы слишком близко установили температурный датчик к нагревательным элементам. Пол не успевает нагреваться, а датчик уже реагирует на изменение температуры.

Можно ли к одному терморегулятору подключить пол в разных помещениях?

Теоретически, да. Главное – правильно рассчитать нагрузку. Но учитывайте температурную разницу по воздуху. Так как 1 терморегулятор и у него будет 1 датчик, который будет выводиться в одно помещение, и соответственно контроль температуры будет осуществляться по нему. Второе помещение может не прогреваться до нужной температуры. При таком подключении нельзя будет управлять полом раздельно.

Какой вид терморегулятора лучше выбрать для пола на балконе?

Если на балконе предполагаются частые перепады температур, желательно установить механический терморегулятор. Он должен иметь выносной датчик, монтируемый в пол. Такая конфигурация обеспечит максимальную эффективность системы.

Почему терморегулятор включает нагрев не сразу?

Это возможно, если реальная температура пола выше, чем заданная на терморегуляторе температура. Также возможна некорректная работа термодатчика.

Разработка схемы

Перед установкой нагревательной системы необходимо разработать план-схему на бумаге. В ней отделяются буферные зоны с массивной мебелью, бытовыми приборами, отопительными батареями и трубами. Под мебель или бытовую технику прокладывать нагревательные системы нельзя, так как создается дополнительная нагрузка на кабель (из-за невозможности ухода тепла наверх кабель перегревается).

Смотрите это видео на YouTube

Получается неправильный многоугольник, вписанный в прямоугольник комнаты. На схеме отмечается контур будущего электрического пола, подвод питания и расположение терморегулятора на стене (на высоте около метра). Следует также отступить от стен до 20 см и рассчитать, чтобы расстояние между витками кабеля было не меньше 10 см. С бумажного чертежа разметка переносится на подготовленную поверхность пола. Правильно разработанная схема позволит снизить затраты при покупке нагревательной системы и предохранит кабель от перегрева.

Подбор мощности теплого пола

Расчет теплого пола

Самым главным показателем, на который нужно ориентироваться при выборе теплых полов, является их мощность. Этот критерий зависит от следующих пунктов:

  • площади пола, который требуется прогревать;
  • вида нужного обогрева (дополнительный или основной);
  • типа помещения, где будет проводиться отопление (балкон, жилая комната, офис, склад).

Расчет мощности теплого пола

При проведении расчетов теплого пола нужно брать лишь полезную площадь, где чаще всего находится человек. Так, если это кухня, то под мебелью и холодильником можно не рассчитывать площадь. При проведении расчетов обязательно нужно заранее определиться с местом расположения всех нагревательных элементов, так как в дальнейшем изменить их позиции будет невозможно.

Если вы решили применять теплый пол как осзновной обогрев, то отведенная под него площадь должна составлять минимум 70% всего помещения.

Пошаговый процесс монтаж кабельного пола

Сам процесс монтажа условно делится на несколько этапов:

  • подготовка основы пола;
  • составление плана обогреваемой комнаты;
  • монтаж нагревательного контура;
  • монтаж точки подключения;
  • заливка бетонной стяжки.

Постараемся дать как можно более полное описание каждого этапа.

Этап #1 – Подготавливаем основу пола

Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.

Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной

Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.

Этап #2 – План обогреваемой комнаты

Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.

Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа

План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.

Этап #3 – Монтируем нагревательный контур

В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.

Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель

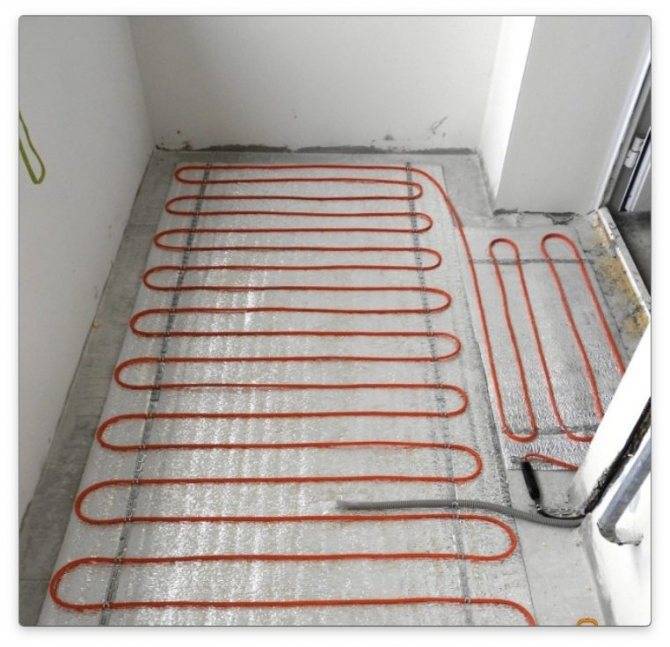

На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.

Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.

Этап #4 – Монтаж точки подключения

Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.

Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.

Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик

К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.

Этап #5 – Заливаем бетонную стяжку

В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.

Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.

Мы предлагаем вам видео на тему монтажа кабельного пола.

Какой пол выбрать и почему?

При выборе модели электрического тёплого пола учитывается специфика помещения, материал чернового покрытия, а также прочность перекрытий — если хотите производить монтаж конструкции в стяжку. Так же, важный момент — нужна вам система обогрева основная или дополнительная?

Кабельный пол подходит для монтажа в частных домах в качестве основного отопления. Но он более затратный, кроме того, по технологии монтажа требуется заливка стяжки, поэтому перекрытия должны быть прочными. Рекомендован для укладки в кухне или ванной — отлично контактирует с плиткой.

Плёночная система — это вариант дополнительного обогрева, он прост в укладке. Имеет малый вес и толщину, поэтому подходит для любых помещений, сочетается с любыми покрытиями.

Монтаж электрического тёплого пола своими руками под силу произвести каждому. Как сделать его правильно — главное строго следовать инструкции производителя и придерживаться технологии монтажа конкретного вида, тогда система обогрева оправдает ваши ожидания.

Какой электрический теплый пол лучше: пленочный, кабельный или стержневой?

Смотрите это видео на YouTube

Установка и подключение термостата

Термостат обычно монтируется в стену, как обычный выключатель. Для него выбирается место вблизи имеющейся электропроводки, например, возле розетки. Вначале в стене делается углубление, туда устанавливается монтажная коробка термостата, к ней подводятся провода (фаза и ноль) питающей сети и термодатчика. Следующий шаг – подключение термостата.

С боковой стороны терморегулятора располагаются «гнезда». Сюда подводятся провода сети (220В), датчика и нагревательного кабеля.

Общая схема подключения термостата

Полезно знать, что провода, которые подключают при установке термостата, отличаются цветовой маркировкой:

  • белый (черный, коричневый) провод – L фаза;
  • синий провод – N ноль;
  • желто-зеленый провод — земля.

Подключение теплого пола к электричеству выполняют в следующем порядке:

  1. К «гнездам» 1 и 2 подключают сетевые провода с напряжением 220В. Строго соблюдают полярность: к контакту 1 подводится провод L (фаза), к контакту 2 – провод N (ноль).
  2. На контакты 3 и 4 заводится нагревательный кабель теплого пола по принципу: 3 контакт – провод N (ноль), 4 контакт — провод L (фаза).
  3. Провода температурного датчика (обычно, встроенного в пол, то есть определяющего температуру в толще пола) подключаются к «гнездам» 6 и 7. Принципы полярности здесь соблюдать не нужно.
  4. Проверяют исправность термостата. Для этого включают питание -220В, устанавливают на приборе минимальную температуру и включают систему нагревательных элементов (путем поворота ручки или нажатия кнопки). После этого меняют режим обогрева на максимальный, то есть «программируют» термостат на самую высокую температуру, которая для него возможна. Правильная работа прибора доложит о себе щелчком, который укажет на замыкание цепи обогрева.

Схемы подключения могут несколько различаться, в зависимости от видов и моделей термостатов. Поэтому, чтобы пользователь не ошибся, на корпусе прибора, как правило, прописываются все контакты.

Подключая термостат, руководствуйтесь схемой подключения, изображенной на корпусе прибора

Небольшие различия в подключении диктуют и особенности нагревательных кабелей теплого пола. По своему строению и количеству жил, они делятся на одножильные и двужильные. Соответственно, в схемах их подключения есть некоторые нюансы.

Подключение к термостату двужильного кабеля

Двужильный нагревательный кабель имеет под защитной оболочкой два токоведущих проводника. Этот вид кабеля более удобен, чем одножильная конструкция, так как к терморегулятору он подключается только с одного конца. Рассмотрим типичную схему подключения:

Схема подключения двужильного кабеля к термостату

Мы видим, что в одном двужильном кабеле соседствуют 3 провода:  2 из них – токоведущие (коричневый и синий), 1 – заземление (желто-зеленый). На контакт 3 подключается коричневый провод (фаза), на контакт 4 – синий (ноль), на контакт 5 – зеленый (заземление).

В комплект к терморегулятору, схему которой мы только что рассмотрели, не входит клемма заземления. При наличии клеммы заземления монтаж намного упрощается.

Два светло-зеленых провода через клемму РЕ соединяются с контуром заземления

Подключение одножильного кабеля

В одножильном кабеле только один токоведущий проводник, обычно он белого цвета. Второй провод – зеленый – это заземление экрана РЕ. Схема подключения может быть такой:

Схема подключения одножильного кабеля к термостату

На контакты термостата 3 и 4 подводятся белые провода (оба конца одножильного кабеля), на контакт 5 – зеленый провод заземления.

Нюансы обустройства кабельного обогрева пола

В случае повреждения любого греющего провода система утрачивает свою функциональность. По этой причине теплый пол, устроенный с использованием кабелей, укладывают в стяжку. При этом ее толщина подбирается так, чтобы высокая нагрузка от цементного слоя не повредила проводку, находящуюся под ним.

Кроме этого, слишком толстая стяжка в данном случае сильно снизит эффективность отопительной системы, сделав ее инерционной. Большей толщины слой может доставить немало неприятностей, так как пол не будет нагреваться даже, когда мощность выставлена на максимум.

Особенно это касается резистивных кабелей. Поэтому, когда обустраивается система проводного теплого пола, в первую очередь нужно установить термостат.

Прежде всего, необходимо измерить сопротивление и изоляцию провода. Поскольку к каждой бухте прилагается паспорт, в котором указывают технические характеристики
кабеля для теплого пола, нужно показатели, полученные в ходе измерений, сравнить с данными в документе. Если отклонения не превышают 10%, тогда можно продолжить монтажные работы.

Саморегулирующаяся система

Лучшими техническими параметрами обладает саморегулирующийся провод. Его состав и способ действия совершенно непохожи на принцип действия описанных выше кабелей. Этот провод имеет в своём составе две токопроводящие жилы, которые контактируют с матрицей, выполненной из специального полимерного материала. За счёт этого полупроводникового устройства происходит регулировка нагрева. Когда температура повышается, проводимость полупроводника понижается, за счёт чего сокращается мощность теплоотдачи. С внешней стороны матрица покрыта изолирующими материалами, между ними располагается специальная экранирующая оплётка.

Подобный кабель прослужит вам достаточно, чтобы не задумываться об его ремонте

Для более точного понимания стоит подробнее описать принцип работы такого провода:

  1. Когда в комнате понижается температура, в середине кабеля сжимается полимерный материал. Это дает толчок электричеству, проходящему по кабелю, и в итоге повышается теплоотдача.
  2. Когда в комнате температура понижается, происходит обратная реакция, которая провоцирует понижение силы тока. В итоге число выделяемого тепла понижается.

Саморегулирующийся нагревательный кабель для пола очень популярен. Это объясняется массой преимуществ такого вида устройства перед аналогами:

  • способность самостоятельно изменять силу нагревания, реагируя на уровень комнатной температуры;
  • стабильная многослойная защита от механического воздействия;
  • уникальность конструкции кабеля дает защиту от перегрева, автоматически продлевая срок работы греющего элемента;
  • не предполагает частого ремонта.

Технические параметры электронагревателя дают возможность применять такого рода кабель в разных помещениях без учета особенностей напольного покрытия и областей расположения мебели. Каждый из участков конструкции работает независимо, самостоятельно реагируя на внешнее воздействие и поддерживая указанную пользователем температуру.

Если под воздействием давления, которое могут оказывать бытовые приборы или мебель, температура достигнет максимума, то область перегруженного кабеля отключится самостоятельно. При этом остальные участки контура будут продолжать свою работу.

Подключение терморегулятора

Подключать теплый пол необходимо только через УЗО или диффавтомат с током утечки не более 30мА.

Прокладываете в штробе от щитка до терморегулятора медный кабель питания – ВВГнГ-Ls. Сечение должно соответствовать мощности элементов теплого пола. В большинстве случаев, сечения в 1,5мм2 для мощности до 2кВт будет более чем достаточно.

Фазную жилу (обычно серого, коричневого или красного цвета) соединяете с клеммой на автомате имеющей надпись 2. Нулевую жилу с правой клеммой N.

Теперь все эти провода нужно подключить к разъемам терморегулятора. Какой куда?

Сначала заводите питание. Фазную и нулевую жилы L и N подсоединяете на винтовые зажимы имеющие такую же маркировку.

Фазную жилу теплого пола Lтп – втыкаете в разъем L1, а его нулевую жилу Nтп – к разъему N1.

Осталось подключить два провода термодатчика. Ищите на регуляторе клеммы с надписью Sensor. Обе жилы заводите на них. Без разницы какую куда.

Если у вас терморегулятор немного другой конструкции, подключение проводов будет выглядеть примерно так:

При наличии у кабеля нагревательного мата экрана или третьей заземляющей жилы, проводник Pe в терморегуляторе подключается через клеммную колодку.

Включаете термостат и проверяете работу всех элементов.

После выполнения работ по подключению и проверки, можно выполнять финишное покрытие по полу. Например уложить плитку.

Эксплуатацию теплого пола можно начинать только после полного высыхания стяжки. А это займет 28 дней!

Источники – https://cable.ru, Кабель.РФ

Инструменты и материалы

Устройство электрической системы предполагает проведение электромонтажных работ. Кроме терморегулятора с термодатчиком потребуются:

  • провода в комплекте;
  • изоляционные материалы;
  • паяльник с припоем, чтобы залудить концы проводов в терморегулятор;
  • перфоратор, болгарка с диском для вырезания штробы в стене, полу;
  • контактные зажимы;
  • мультиметр для замеров общей проводимости и сопротивления цепи после коммутации электрической схемы;
  • мегомметр (желательно) для проверки сопротивления изоляции.

Если покрытие – неровное и требуется произвести стяжку перед укладкой кабельной системы, то дополнительно потребуется:

  • цемент, песок;
  • перфоратор;
  • рулетка;
  • строительный уровень;
  • отвертки;
  • рожковые ключи;
  • миксер;
  • емкость для замешивания строительной смеси;
  • зубчатые и строительные шпатели;
  • маркер;
  • линейка, рулетка;
  • валики, кисти для грунтования поверхности.
