Кладка печи из кирпича своими руками: пошаговое руководство + видео

Сооружение углового камина своими руками

Одна из распространенных модификаций – это угловой камин, который не только привлекателен внешне, но еще и значительно экономит пространство помещение.

Очень оригинальное исполнение данной конструкции – когда топочное отверстие располагается симметрично угловой оси стен в помещении. Камин такого типа можно размещать как рядом с внутренней, так и внешней стеной. Но при его проектировании и укладкой фундамента следует учитывать место для размещения трубы. Если печь будет расположена рядом с внутренней стеной, то каминная труба должна сооружаться немного выше коньков кровли дома.

При кладке углового камина обязательно используйте порядовку. Если вы не знаете, то порядовка – это специальная схема расположения каждого из кирпичей, необходимых для кладки. Благодаря порядовке вы сможете просчитать нужное количество материала и рационально использовать имеющиеся в наличии кирпичи.

Отопительная печь с нижним обогревом размером 770×640 мм

Отопительная печь имеет размеры, мм: 770x640x2310 (рис. 1,а).

Рис. 1. Отопительная печь с нижним обогревом размером 770×640 мм а — фасад; б — разрезы А—А, Б—Б, В—В; в — кладка 1 —17 рядов; 1 — зольниковая камера; 2 — поддувальная дверка; 3 — колосниковая решетка; 4 — топочная дверка; 5 — топливник; 6 — дымовая задвижка.Рис. 1. Продолжение: г — кладка 18—35 рядов

Расход материалов (без фундамента и трубы):

  • кирпич красный — 220 шт.;
  • кирпич огнеупорный — 170 шт.;
  • глина красная — 10 ведер;
  • глина тугоплавкая — 50 кг;
  • песок — 5 ведер;
  • дверка топочная — 250×210 мм;
  • дверка поддувальная — 250×140 мм;
  • задвижка дымовая — 130×250 мм;
  • решетка колосниковая — 380×250 мм;
  • дверки прочистные размером 130×140 мм — 6 шт.;
  • предтопочный лист — 500×700 мм.

Огнеупорный кирпич, при его отсутствии, может быть заменен обыкновенным красным отборным кирпичом первого сорта.

Прежде чем начать кладку печи, следует приобрести необходимые печные приборы и только после этого начинать работу, ориентируясь на их размеры.

Печь может сложить один печник в течение 16—18 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 4—5 ч.

Размеры печи небольшие, но она обеспечивает отопление помещения с площадью пола до 16 м².
Теплоотдача печи при одноразовой топке — 2,8 кВт (2400 ккал/ч), а при двухразовой топке — 3,5 кВт
(3000 ккал/ч).

Печь имеет простую конструкцию, повышенный обогрев в нижней зоне, топливом для нее служат антрацит, каменный уголь, углебрикеты, торфяные брикеты, дрова. Горячие дымовые газы в печи продвигаются по хорошо развитой системе дымоходов, обогревая при этом ее внутренние стенки.

На рис. 1,б даны вертикальные разрезы печи по А—А, Б—Б и В—В, а на порядовках показано, в какой последовательности осуществляются кладка кирпичей и установка печных приборов в каждом ряду.

На вертикальных разрезах видны топливник 1, зольниковая камера 2, колосниковая решетка 3, топочная дверка 4, поддувальная дверка 5, дымовая задвижка 6, прочистные отверстия.

Стрелками указаны направления движения горячих дымовых газов в прогревающейся печи, а штриховыми линиями показано движение холодного комнатного воздуха в прогретой печи перед полным закрытием дымовой задвижки.

Горячие дымовые газы прогревающейся печи из топливника поднимаются до перекрытия топливника и из верхнего отверстия.

Кладка пятого ряда не представляет трудностей, только следует обратить внимание на правильность чередования швов. Этот ряд образует топливник размером 250×380 мм

Во время кладки шестого ряда устанавливают и крепят к кладке топочную дверку. Перед установкой топочной дверки ее подготовляют к монтажу. Кладку седьмого и восьмого рядов проводят согласно порядовкам. Кладка печи с девятого по семнадцатый ряд не представляет трудностей, нужно только соблюдать правила перевязки швов. Восемнадцатый ряд перекрывает топливник и нисходящий канал. Остается только один канал размером 130×130 мм. Девятнадцатый ряд выкладывают обыкновенным красным кирпичом, кладка этого ряда похожа на кладку восемнадцатого ряда. Во время кладки двадцатого ряда устанавливают прочистные отверстия.

Двадцать первый ряд выкладывают согласно порядовке. Двадцать вторым рядом перекрывают прочистные дверцы. Двадцать третий ряд необходимо выкладывать строго по порядовке. Кладкой этого ряда образуется начало системы дымоходов.

Кладка печи с двадцать четвертого по двадцать седьмой ряды одинакова, нужно только строго соблюдать правила перевязки швов. Кладку печи с двадцать восьмого по тридцатый ряд проводят согласно порядовке. Тридцать первым рядом перекрывают верх печи, оставляя канал дымовой трубы размером 130×250 мм. Тридцать вторым и тридцать третьим рядами также перекрывают верх печи, только соблюдают при этом правила перевязки швов. В тридцать четвертом ряду показаны кладка ( канала в пять кирпичей и установка дымовой задвижки размером 130×250 мм.

Кладкой тридцать пятого ряда начинается дымовая труба. Кладка трубы не представляет трудностей. Трубу выкладывают «впятерик”, детально соблюдая правила перевязки швов, с внутренним размером трубы 130×250 мм строго вертикально. При прохождении потолочного перекрытия и крыши необходимо соблюдать противопожарные мероприятия. После окончания кладки печи и дымовой трубы их сушат пробными топками, после сушки оштукатуривают и белят.

Основные преимущества печи из кирпича

С широким развитием частного домовладения все чаще используют обычные кирпичные печи. Зачастую их предпочитают современным отопительным приборам: газовым и иными котлам. Не говоря уже о металлических печах. Среди главных положительных черт кирпичных печей можно выделить:

  • Длительное сбережение тепла. Кирпичная печь — настоящий тепловой аккумулятор. Благодаря материалу изготовления, она держит температуру почти на протяжении суток. Соответственно, топить ее нужно гораздо реже, а дрова подбрасывать не чаще, чем один раз в 4-6 часов.
  • Экономичность. Как говорилось ранее, печь дольше держит тепло, значит, вы ее реже топите и тратите меньше топлива.
  • Экологичность. Печь состоит из натуральных материалов и топится преимущественно дровами.
  • Безопасность. Наружные плоскости печи не подвергаются сильному нагреву. Кирпичная кладка постепенно забирает избыток тепла из топки и передает его в окружающее пространство. А значит, тепловое излучение будет мягче, чем от железной «буржуйки».
  • Дыхание. Печь во время топки выделяет влагу из кирпича, которая смягчает воздух. При остывании кладка вновь увлажняется. Влажность воздуха всегда находится на уровне 40-60 процентов, что полезно для дыхательной системы человека.

Недостатки кирпичной печи

Главным недостатком кирпичной печи считается долгое время прогревания холодного помещения. Так как данное сооружение намного массивнее любого металлического конвектора, то для нагрева ему понадобится в разы больше времени. Только после этого печь начнет отдавать тепло.

Еще одним недостатком можно назвать потенциальную возможность отравиться угарным газом при неправильной эксплуатации.

Что значит – простая?

Далее подразумевается, что простая печь, которую возможно быстро сделать своими руками, должна удовлетворять след. требованиям:

  • Человеку, сооружающий такую печь, не обязательно глубоко разбираться в печном деле. В идеале ему вообще не нужно ничего в нем смыслить;
  • Печь должна работать на низкокачественном бросовом топливе с тепловой эффективностью (это аналог КПД тепловых машин) не ниже 35-40%;
  • Кирпичная печь не должна требовать длительной сушки после постройки и «разгонных» топок для вывода на номинальную тепловую мощность;
  • Она же должна состоять не более чем из 115-120 кирпичей, чтобы все необходимые материалы можно было привезти за один раз в багажнике легкового автомобиля или на прицепе к нему;
  • Печная фурнитура (дверцы, варочные плиты, конфорки) должна применяться самая распространенная (чтобы можно было воспользоваться б/у) и/или дешевая;
  • Кладка кирпичной печи не должна содержать сложных стыков, пиленых (резаных болгаркой) кирпичей, переходов с красного кирпича на шамотный и стальных закладных.

Немного теории: строение печи и основные разновидности

Следует точно различать печи по принципу использования, которые делятся на:

Отопительные печки из красного кирпича. Применяются наиболее часто, так как с их помощью можно отопить до 100 м2 помещения. Размеры печи могут быть достаточно большими.

Отопительная печь

  • Варочные печи. Используются исключительно для приготовления пищи, конечно, при этом распространяя вокруг определённое тепло.
  • Комбинированный вариант из кирпича. Такая кирпичная печь может использоваться как для готовки, так и для отопления. Очень удобно, например, на даче или в загородном доме.

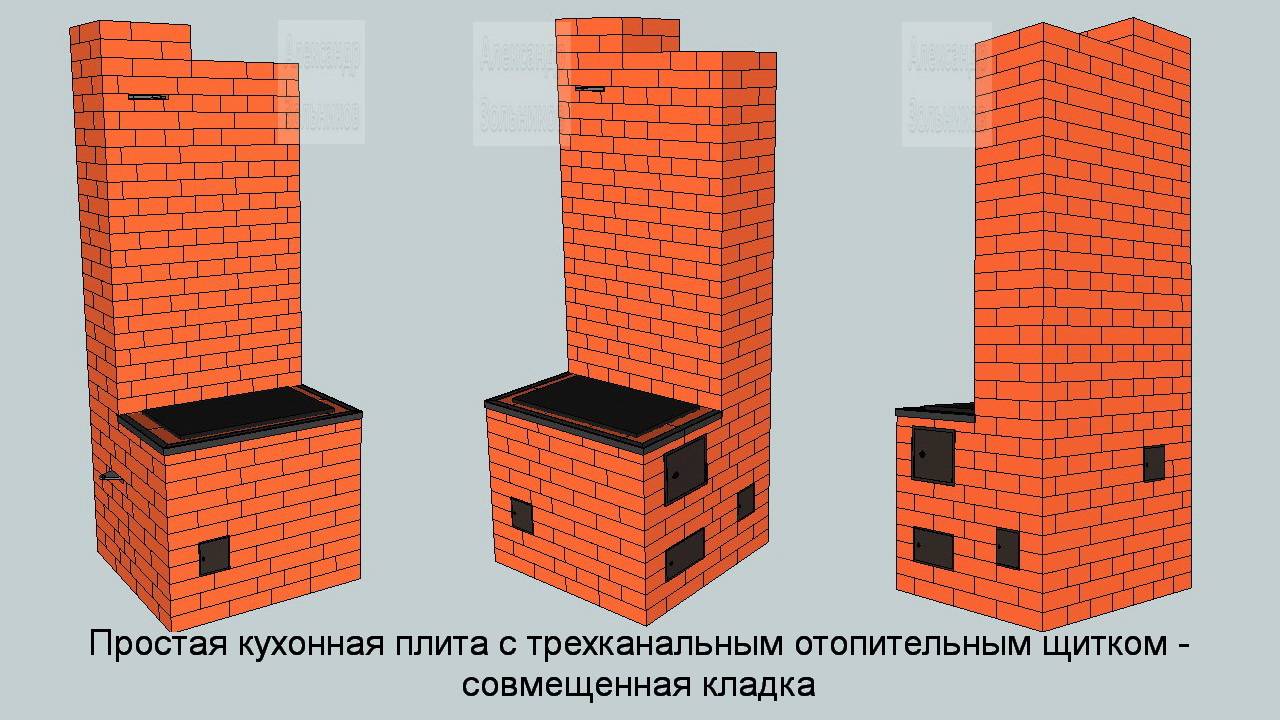

Пример комбинированной печи

Каминные варианты. Печь-камин из кирпича не получила широкого распространения, но некоторые хозяева стараются придать старым печам именно вид камина, экономя место. Используется для отопления помещения или как декоративный вариант источника огня.

Каминный вариант кирпичной печки

Чтобы узнать основные конструктивные элементы и размеры печи из красного кирпича, для примера следует взять наиболее популярный вариант – комбинированный (варочная плита и кирпичная печь для отопления дома или дачи).

Строение комбинированной печи из кирпича:

  • Топка. Это то место русской печи, в котором происходит сгорание топлива. Так как температура в этом месте постоянно высокая, то подбирать материалы следует соответственно.
  • Поддувало. Свободная полость, которая выкладывается из кирпича непосредственно под топкой. Основная функция – накопление пепла и мелких недогоревших остатков. Также через поддувало в топку попадает воздух, что улучшает качество горения топлива.
  • Каналы для отвода дыма из печи. Одна из наиболее сложных частей печи. Проходя по каналам, продукты горения отдают часть тепла кирпичу, который впоследствии обогревает помещение.
  • Дымоход. Выпускает в атмосферу отработанные газы. Также обеспечивает необходимую для горения тягу в русской печи.
  • Плитка. Расположена в месте над топкой и только в варочных или комбинированных печах.
  • Отверстия для чистки. Для большего удобства монтируются в верхней части дымохода, это место позволяет его быстро и качественно прочистить.

Бетонный

Классическое основание под печь – это бетонная плита, которую изготавливают при помощи заливки цементно-щебневого раствора в глубокий котлован.

Схема и устройство

Общее устройство фундамента является неизменным вне зависимости от типа печи и грунта, обычно это цельное основание в виде куба, которое выполнятся из большого количества бетонного раствора. Устройство основание хорошо показано на данной схеме:

Схема отображает основание которые мы рассчитали выше, для печки весом в 1150 килограмм.

Материалы и инструменты

Для установки качественного бетонного фундамента необходим определенный перечень материала:

  • Цемент;
  • Крупнозернистый песок;
  • Доски для сооружения опалубки;
  • Щебень;
  • Гидроизоляция, в роли которой отлично служит рубероид или полиэтиленовая пленка.

Так же чтобы установить бетонный фундамент для печи из кирпича своими руками необходимы следующие инструменты:

  • Емкость для приготовления раствора или бетономешалка;
  • Штыковая и совковая лопаты;
  • Измерительные инструменты: рулетка, уголок, уровень;
  • Для изготовления опалубки: молоток, ножовка, гвозди;
  • Для установки гидроизоляции строительный степлер;
  • Для укладки основания трамбовка ручного типа.

Подготовка раствора

Основание под печь должно быть крепким, поэтому бетонный раствор готовится в следующих пропорциях: 1 часть цемента, 3 части песка, 5 частей щебня. Такая консистенция сможет выдержать печи большой массы долгое время.

Инструкция по изготовлению

Неважно какое устанавливается кирпичное основание под печь или бетонное, изначально необходимо вырыть котлован под него. Глубина котлована зависит от нескольких факторов: масса печки, тип почвы, наличие грунтовых вод

Ширина и длина котлована должна соответствовать размерам отопительной системы и дополнительно иметь определенный запас расстояния для опалубки. Для того чтобы случайно не ошибиться рекомендуется сначала подготовить чертеж будущего бетонного основания.
После этого устанавливается опалубка, по размерам соответствующим итоговым значениям размеров конструкции, согласно чертежу и схеме, которые следовало подготовить заранее. Иногда опалубка не нужна – если грунт очень твердый и не разрушается от внешнего воздействия на него.
После того как опалубка готова укладывается гидроизоляция, прикрепляют её к опалубке при помощи степлера.
Засыпаются куски кирпича в получившуюся яму, или крупные камни – это необходимо чтобы получившаяся бетонная плита под печь не проседала и была хорошо сцеплена с землей, как показано на фото ниже:
Затем заливается бетонный раствор, таким образом, чтобы основание возвышалось над полом на 6 сантиметров. При заливке тщательно измерьте его ровность с помощью строительного уровня и выровняйте до идеального состояния.
Если есть возможность обложить наземную часть фундамента кирпичом или бутобетонным камнем, это можно сделать таким образом:

Перед началом установки отопительной системы, фундамент под печь должен высохнуть примерно 10 дней, первую неделю обрызгивайте бетонную поверхность обычной водой.

Как можно установить печь

Заниматься установкой печи нужно только после того, как владельцы дома определятся с ее главным предназначением, отталкиваясь от которого станет понятно, какие будут особенности и нюансы во время ее строительства.

  • Например, в доме с относительно небольшой площадью целесообразно будет возвести маленькую печь, которая будет выполнять функции камина. Более того, ее можно будет задействовать в жарке шашлыков или барбекю.
  • В зданиях, где квадратура позволяет разгуляться, печь может служить обогревательным элементом. Там же можно обустроить и теплую лежанку на ее поверхности или разместить неподалеку сушилку с одеждой.

Ещё более простой вариант печки

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.

Рисунок 4. Простейший вариант печи из кирпича

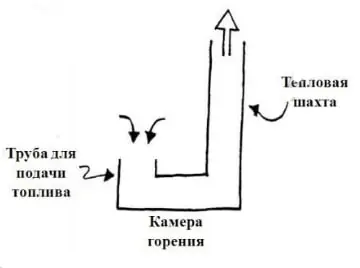

Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.

Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.

Рисунок 5. Порядовка самой простой кирпичной конструкции

*Если уложить кирпичи корректно (а сделать иначе очень сложно), результат будет аналогичным тому, который представлен на фото. Кирпичи рекомендуется связать глиняным раствором. Но в походных условиях можно обойтись и без связующего материала – просто положить компоненты друг на друга согласно порядовке. В таком случае печка сооружается за пять минут.

Рисунок 6. Процесс кладкиРисунок 7. Готовая мобильная печь из кирпича

Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.

Рисунок 8. Схема устройства простой печки

*Согласно этой схеме на выходе – г-образная трёхсекционная печка. Первый отсек рассчитан на загрузку дров. Второй представляет собой камеру, в которой поленья сгорают. Третий отсек – это дымоходный канал.

Рисунок 9. Г-образная печка

На создание этой конструкции тоже потребуется 20-30 кирпичей. Такой вариант можно осилить самому за пару часов, если навыки каменщика отсутствуют напрочь. Специалисту сооружение подчинится за считанные минуты.

Преимущества простейших печных конструкций

Достоинства конструкций:

  • очень высокая скорость монтажа – от дня до нескольких минут;
  • не требует фундамента; печку можно сложить где угодно; а если не использовать связующую смесь, печка выходит разборной и легко перемещается;
  • в качестве топлива – всё, что горит: поленья, ветки, шишки, стебли кукурузы, листья, ДСП, остатки мебели и т. п.;
  • топливный расход в несколько раз меньше, чем, к примеру, в случае с буржуйкой;
  • самый простой вариант – без использования глины – позволяет получить большую теплоотдачу, чем от костра; поэтому подобные конструкции – находка для тех, кому не хочется постоянно поддерживать костёр в походе;
  • почти полное отсутствие задымления – топливо сгорает с минимумом отходов;
  • температура кирпичей достигает 1000 градусов – хороший обогрев и быстрое приготовление пищи обеспечены.

Инструкция и чертеж порядовки кирпичных печей

После выбора отопительной печи, необходим качественный фундамент. Исключением будут считаться маленькие голландские и отопительно-варочные печи, они не оказывают большой нагрузки на основание пола.

Для всех остальных случаев отопительная кирпичная печь должна стоять на фундаменте, и лучше на железобетонном монолитном. Размеры его делают на 5 см больше размеров печи, а толщина плиты должна быть не менее 150 мм. Фундамент нужно строить отдельно стоящим.

Фундамент для печи должен выстояться не меньше 3 недель, только после этого укладывают гидроизоляционный слой, далее асбестовые листы для качественной тепловой изоляции. Далее идет лист стали и войлочная подкладка, от нее и начинается укладка печи. Подкладку необходимо намочить, а после кладки дать ей приклеиться к металлу. И только после этого можно смело приступать к строению стен печи.

С чего же начинать кладку?

Чтобы разобраться в этом вопросе существуют специальные строительные схемы, в которых подробно описан каждый ряд кирпичной кладки, начиная с основания и до дымоходной трубы. После того, как вы определились с выбором печи и приобрели все необходимое для ее строительства, то в полученной проектной документации вы сможете найти подробное изображение схемы кирпичной печи.

Перед началом кирпичной кладки печи нужно приготовить раствор из белой глины и кварцевого песка в соотношении 1 : 1. При этом не стоит использовать жесткую воду с большим количеством солей и магния. Перед тем, как приготовить раствор, глину замачивают и оставляют в воде на 24 часа, после пропускают сквозь специальное сито. Далее добавляют песок и делают замес раствора. По своей  консистенции раствор напоминает густую сметану.

Теперь рассмотрим более подробно саму кладку. Все стороны кладочного кирпича имеют свое название, по ним и определяют вид кладки. Самая распространенная кладка кирпичных печей – это тычковая и ложковая. Т.е. с фронтальной стороны кирпичной стены мы сможем увидеть только эти две стороны кирпича. Существует также постельная кладка, но встретить ее можно крайне редко, т.к. для кирпичной кладки печей ее не используют. При укладке вертикальные швы между кирпичами не должны совпасть.

Кирпичную кладку печей начинают с первого ряда, постоянно проверяя по схеме, где расположена кладка. В данной работе спешка будет плохим помощником, главное – это качество. Если вы новичок в строительстве, то лучше первоначально каждый ряд укладывать без раствора, сверяясь с чертежами. И только убедившись в правильности всей укладки, наносите на кирпичи раствор и укладывайте их окончательно.

Толщина шва должна быть не менее 2 мм, но и не более 3 мм, поэтому лишнюю глину лучше убирать сразу. В отдельных случаях толщина шва ровна 5 мм. Кирпич нужно ставить сразу на нужное место, недопустимо его дальнейшее перемещение и пристукивание.

Лишнюю глиняную смесь, снятую с кирпичей, повторно использовать нельзя.

Ниже приведена инструкция для кладки:

  1. Каждый кирпич необходимо ставить, опирая на 2 других;
  2. Первый ряд выполняют тычковым;
  3. Во избежание расслоения, все вертикальные швы необходимо заполнить раствором;
  4. Кирпичи из последующего ряда перекрывают кирпичи предыдущего не меньше чем на четверть длины;
  5. Тычковые и ложковые ряды не должны совпадать;
  6. Подрубленные кирпичи ставить необходимо вовнутрь, а не наружу.

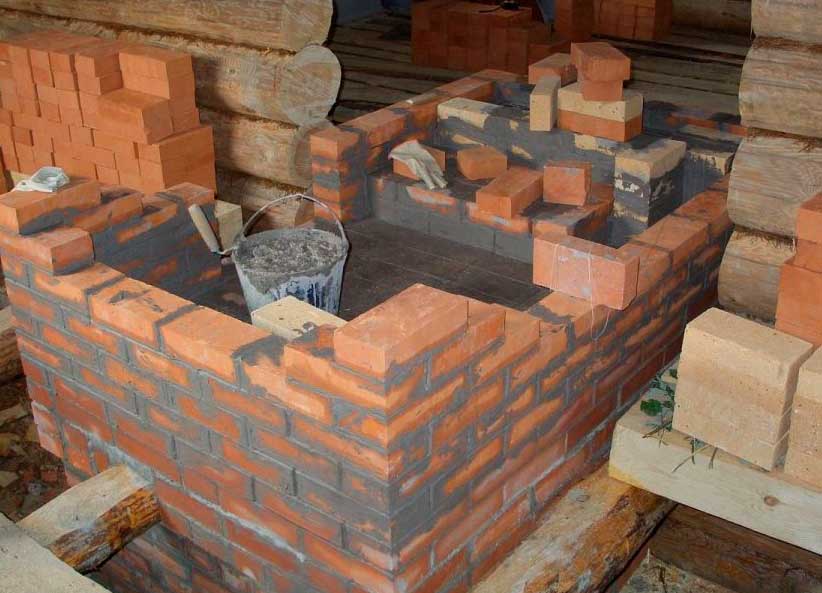

Для укладки кирпичной печи для дома своими руками, потребуется много свободного времени

Каждый кирпич имеет свое важное значение. Если вы подойдете к вопросу качественно и ответственно, то конечным результатом будет тепло и уют в вашем доме

Приготовление раствора для печной кладки

В отличие от обычной стенки, печка из кирпича своими руками строится не на цементном, а на глиняно-песчаном растворе. Составы растворов для шамотного и керамического кирпича сильно отличаются.

Раствор для шамотного кирпича готовится на основе белого каолина или шамотного мергеля. Минералы характеризуются высокой огнеупорностью и выдерживают температуру выше 1500 градусов. Сухую кладочную смесь для приготовления огнеупорного кладочного раствора обычно приобретают в торговых сетях.

Раствор для керамического кирпича готовится на основе обычной глины, которую можно найти в своей местности. Глина для печей также продается во многих строительных супермаркетах.

Готовим раствор для печи из кирпича своими руками

На 100 шт. кирпича потребуется около 40 кг глины. Пропорции глины и песка определяются путем пробных замесов. Делается это следующим образом:

  • Глину на сутки замачивают в холодной воде.
  • Замес разделяют на 5 частей и в каждую добавляют соответственно четверть, половину, три четверти или равную весовую часть песка.
  • Все получившиеся пробы вымешивают снова до полной однородности и дают постоять 3-4 часа, чтобы сошли излишки влаги.

Проводим испытание проб:

  • раскатываем их в колбаски толщиной 1-1,5 см и оборачиваем вокруг любого круглого предмета диаметром 5 см.
  • В случае, когда на пробе образовались трещины более 2 мм – раствор не годен.
  • При глубине трещинок до 2 мм – раствор пригоден для тех частей печи, где температура нагрева не превышает 300 градусов.
  • Если поверхность пробы не потрескалась или покрылась мелкой сеткой – такой раствор вполне пригоден, чтобы сделать печь своими руками.

Поскольку стоимость песка гораздо ниже стоимость хорошей печной глины, суть проб сводится к определению максимально возможной доли наполнителя в растворе.

Не бойтесь попросить совета

Опытные печники гораздо точнее определяют нужную консистенцию раствора, просто разминая его в руках. Поэтому, при наличии возможности, рекомендуем обратиться к ним за советом.

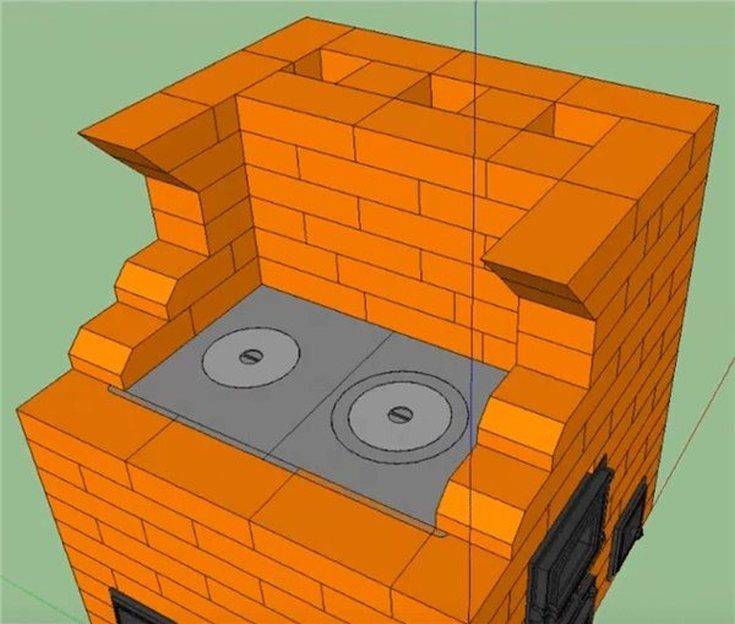

Устройство печи и ее свойства

Просмотрев эскизы и проекты кирпичных печей, и выбрав конкретный вариант, следует обращать внимание не столько на ее внешний дизайн, сколько на внутреннюю структуру. Устройство отопительно-варочной печи определяет ее эксплуатационные качества, а в конечном итоге – и срок службы

Внутренняя конструкция отопительно-варочной печи не зависит от места расположения самого прибора в доме. Кухонная печь может находиться посредине помещения, в углу или у стены.

Основные конструктивные элементы отопительно-варочной печи:

  • Шанцы (тепловоздушные каналы);
  • Зольник (или поддувало);
  • Колосниковая решетка (для сообщения топки с зольником);
  • Под (скат к колосникам);
  • Топочная камера;
  • Прогар (дымоотвод);
  • Свод топки (отделяет зону горения от зоны догорания в топочной камере);
  • Отдушник (отверстие, через которое в отопляемое помещение поступает тепло);
  • Наружная стена;
  • Дымооборот (Канал, соединяющий топочную камеру с дымоходом);
  • Перекрытие;
  • Дымоход;
  • Отступ (пространство между дымоходом и печью);
  • Дымовые задвижки;
  • Теплоотдающие стены.

Подробное устройство печи

Теплоотдача печи определяется количеством тепловой энергии, выделяемой печью в час, и зависит от количества использованного топлива. Теплоемкость (возможность сохранять тепло от сожженного топлива) измеряется в часах. Разные печи имеют разный уровень теплоемкости, которая также зависит от степени утепления стен и перекрытий, окон и дверей дома.

Мероприятия для повышения качества кладки кирпичных печей

При кладке теплогенераторов из кирпича своими руками следует соблюдать ряд важных правил:

Сооружённая из отдельных кирпичей печь должна стать агрегатом, работающим как единое целое. Для обеспечения целостности конструкции печь кладут с перевязкой швов. Перевязка позволяет равномерно распределить внешние воздействия, направленные на отдельные участки агрегата. Это сводит к минимуму возможность смещения отдельных кирпичей. К тому же перевязка швов позволяет повысить газовую плотность печи. Это связано с тем, что при нарушении сплошных швов возникают длинные трещины

При наличии перевязок швы гораздо короче, а, значит, возможные трещины – также более короткие.
Особое внимание при кладке печи своими руками необходимо обращать на толщину швов. Она не должна быть более 5 мм – при работе с обыкновенным кирпичом, 2-3 мм – с шамотным

Для обеспечения такой толщины необходимо использовать раствор высокого качества.
